MANUALE UTENTE O1D300 IFM

CE

Istruzioni per l'uso Sensore ottico di livello

O1D300

IT

Sommario

1 Introduzione....4

1.1 Simboli utilizzati 4
1.2 Indicazioni di pericolo utilizzate ....4

2 Istruzioni di sicurezza ....4

3 Uso conforme 6

3.1 Campi d'impiego....6
3.2 Limitazione del campo d'impiego....6

4 Funzione....6

4.1 Funzione di commutazione....6

4.1.1 Funzione isteresi ......6
4.1.2 Funzione finestra 8

4.2 Funzione analogica 9

4.2.1 Uscita corrente 9
4.2.2 Uscita di tensione 10

4.3 Disattivazione del laser....10
4.4 IO-Link 10

4.4.1 Esercizio con master IO-Link.... 11
4.4.2 Funzioni ampliate .... 11

5 Montaggio....12

5.1 Condizioni di montaggio 12

5.2 Luogo di montaggio 12

5.2 Luogo di montaggio 12

5.3 Accessori di montaggio....13

6 Collegamento elettrico....14
7 Elementi di comando e di indicazione ....15

8 Menu....16

8.1 Struttura del menu 16
8.2 Spiegazione del menu 17

8.2.1 Stato di consegna....17
8.2.2 Menu principale ....17
8.2.3 Funzioni amplify 19

9 Messa in funzione....20
10 Parametrizzazione....21

10.1 Parametrizzazione in generale 21

10.1.1 Impostazione del valore parametrico....21
10.1.2 Passaggio dal livello menu 1 al livello menu 2 ......22
10.1.3 Blocco elettronico 22

10.2 Inserire un livello di riferimento (prodotto allo stato di consegna) ......23

10.2.1 Libera immissione dell'altrezza del serbatoio 23
10.2.2 Eseguire taratura a vuoto 24
10.2.3 Eseguire taratura su livello di riferimento 25
10.2.4 Taratura non riuscita 26
10.2.5 Apprendimento riuscito del livello di riferimento 26

10.3 Parametrizzazione delle impostazioni di base....26

10.3.1 Selezionare l'unità di misura....26
10.3.2 Impostazione del display 27
10.3.3 Configurare OUT1 27
10.3.4 Impostare punti di commutazione per funzione isteresi OUT1......27
10.3.5 Impostare punti di commutazione per funzione finestra OUT1 ......27
10.3.6 Configurare OUT2 28
10.3.7 Impostare punti di commutazione per funzione isteresi OUT2 ......28
10.3.8 Impostare punti di commutazione per funzione finestra OUT2 ......28
10.3.9 Scalare il campo di misura (uscita analogica)....29

10.4 Funzioni amplify 29

10.4.1 Impostare tempo di ritardo per uscite di commutazione .....29
10.4.2 Definire il comportamento delle uscite in caso di anomalia....29
10.4.3 Impostare tempo di ritardo in seguito alla perdita di segnale ......30
10.4.4 Impostare la frequenza di misura 30
10.4.5 Tabella ripetibilità e precisione....30
10.4.6 Impostazione del filtro del valore medio 32
10.4.7 Resettare tutti i parametri all'impostazione di fabbrica 32

11 Funzionamento 33

11.1 Modi operativi....33

11.1.1 Modo Run 33
11.1.2 Modo Display 33
11.1.3 Riflettività dell'oggetto 33
11.1.4 Modo di programmazione 33

12 Eliminazione delle anomalie ....34

13 Manutenzione, riparazione, smaltimento ....36

14 Impostazioni di fabbrica....37

1 Introduzione

1.1 Simboli utilizzati

▶ Sequenza operativa

▷ Reazione, risultato

[...] Denominazione di tasti, pulsanti o indicazioni

→ Riferimento

Nota importante

In caso di inosservanza possono verificarsi malfunzionamenti o anomalie.

Informazioni

Nota integrativa.

1.2 Indicazioni di pericolo utilizzate

PERICOLO

Pericolo di gravi danni alle persone. Non sono da escludere il rischio di morte o gravi lesioni irreversibili.

2 Istruzioni di sicurezza

- Il dispositivo descritto viene montato come componente in un sistema.

• La sicurezza di questo sistema è responsabilità del produttore.

• Il produttore del sistema è tenuto a eseguire una valutazione del rischio e quindi creare e allegare una documentazione secondo i requisiti legislativi e normativi per il gestore e l'operatore del sistema. Questa deve contenere tutte le informazioni necessarie e le indicazioni di sicurezza per il gestore, l'operatore e, se necessario, per il personale di servizio autorizzato dal produttore del sistema.

• Prima di mettere in funzione il prodotto, leggere il presente manuale e conservarlo per tutta la durata d'uso del dispositivo.

• Il prodotto deve adeguarsi perfettamente alle applicazioni e condizioni ambientali corrispondenti.
• Utilizzare il prodotto solo per lo scopo previsto (→ Uso corretto).

• L'inosservanza delle indicazioni d'uso o dei dati tecnici può causare danni materiali e/o alle persone.

• Il produttore non si assume nessuna responsabilità o garanzia per eventuali danni dovuti ad interventi sul prodotto o uso improprio da parte dell'operatore.

• Solo tecnici addetti, autorizzati dall'operatore dell'impianto, potranno eseguire operazioni di montaggio, collegamento elettrico, messa in servizio, comando e manutenzione del prodotto.
• Proteggere efficacemente i dispositivi e i cavi da eventuali danni.

PERICOLO

Luce laser visibile; Classe di protezione laser 2.

L'uso di altri dispositivi o altre impostazioni di comando può causare un'esposizione pericolosa. Non sono esclusi danni alla retina.

▶ Non guardare direttamente il raggio laser!
▶ Gli adesivi allegati (indicazione di pericolo laser) devono essere applicati nelle immediate vicinanze del prodotto.
▶ Osservare le indicazioni di pericolo e avvertenze sull'etichetta del prodotto.
▶ Utilizzare l'etichetta allegata per il cavo di alimentazione.
▶ EN/IEC 60825-1 : 2007 e EN/IEC 60825-1 : 2014
Conforme alla norma 21 CFR 1040.10, ad eccezione della conformità alla norma IEC 60825-1 Ed. 3, come descritto nella Laser Notice No 56 dell'8 maggio 2019.

Etichetta per cavo di alimentazione

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO EXTINGUISH LASER BEAM

D-45128 Essen

Etichetta del prodotto

AVOID EXPOSURE LASER LIGHT EMITTED FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO BEAM

NE PAS REGARDER LE FAISCEAU

POWER / PUISSANCE max. ≤ 4,0 mW

λ = 650 nm

PULSE/ IMPULSION ≤ 1,3 ns

CLASS 2 LASER PRODUCT APPAREIL LASER DE CLASS 2

21 CFR PART 1040 IEC 60825-1:2014

3 Uso conforme

Il prodotto rileva otticamente il livello in modo continuo e genera segnali di uscita conformemente alla parametrizzazione.

3.1 Campi d'impiego

• Il sensore ottico di livello rileva fluidi nel campo di misura 20,0...1 000,0 cm. Questi vengono visualizzati in relazione ad un livello di referenza predefinito.
  • Ha una soppressione dello sfondo >10...100 m.
• 2 segnali di uscita possono essere generati conformemente alla funzione dell'uscita impostata.

Il cliente deve limitare la distanza tra sensore e sfondo a max. 100 m. In caso contrario i valori letti possono risultare equivoci → 5.1 Condizioni di montaggio.

3.2 Limitazione del campo d'impiego

• Il prodotto è adatto per granulati, materiali sfusi e liquidi torbidi.
• La polvere e il vapore possono compromettere la qualità della misurazione.
• Il prodotto non è adatto a oli e liquidi trasparenti.

4 Funzione

4.1 Funzione di commutazione

4.1.1 Funzione isteresi

Le uscite cambiano il loro stato di commutazione se i limiti di commutazione impostati vengono superati o scendono sotto il minimo. La distanza tra il punto di attivazione e quello di disattivazione è l'isteresi. L'isteresi mantiene stabile lo stato di commutazione dell'uscita qualora il valore letto oscilli intorno alla distanza di commutazione.

Entrambe le uscite (OUT1 e OUT2) possono essere impostate come funzione isteresi ( → 10.3.3 e → 10.3.6).

Esempio Hno

1. Nel caso della funzione dell'uscita [Hno], l'uscita commuta se il punto di attivazione [SPx] è superato in caso di aumento del livello.
2. Se il livello scende di nuovo, l'uscita si disattiva solo se il valore del punto di disattivazione [rPx] è sceso sotto il minimo. Il punto di disattivazione [rPx] è più piccolo del punto di attivazione [SPx].

[SPx] = punto di attivazione; [rSPx] = punto di disattivazione; HY = isteresi

Se è stata selezionata la funzione dell'uscita [Hnc], il punto di attivazione e quello di disattivazione sono invertiti. L'uscita si disattiva con l'aumento del livello. Se il livello scende di nuovo sotto [rPx]

Stato di commutazione delle uscite

Funzione uscita	Livello (L)	Stato di commutazione
[Hno]	L > [SPx]	chiuso
	L < [rPx]	aperto
[Hnc]	L > [SPx]	aperto
	L < [rPx]	chiuso

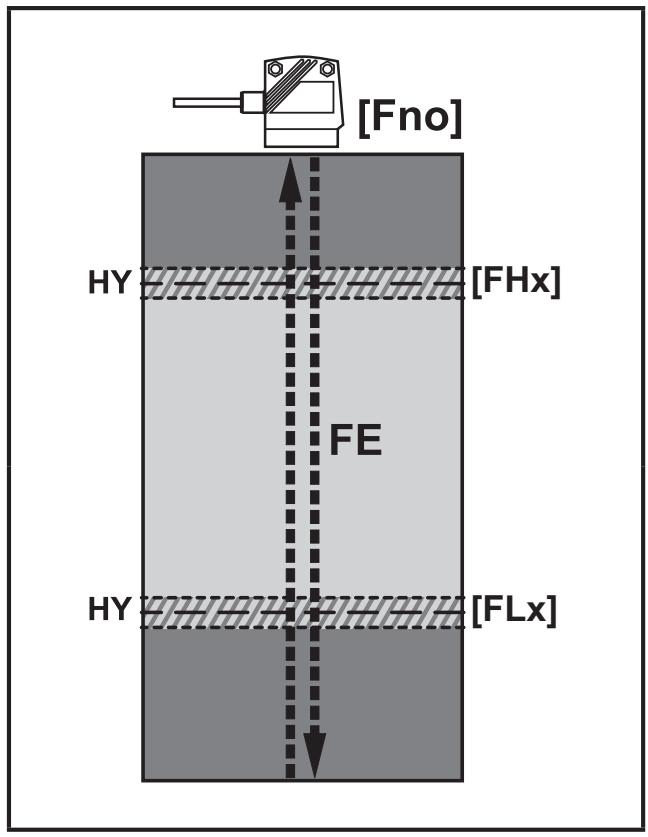

4.1.2 Funzione finestra

La funzione finestra permette il monitoraggio di un campo accettabile definito. Entrambe le uscite (OUT1 e OUT2) possono essere impostate come funzione finestra ( → 10.3.3 e → 10.3.6).

Si attiva se viene rilevato il fluido

Se il valore letto è compreso tra il valore limite inferiore [FLx] e il valore limite superiore [FHx], l'uscita è chiusa (se [OUx] = [Fno]).

FE = finestra ; HY = isteresi*; [FHx] = valore limite superiore; [FLx] = valore limite inferiore

Si disattiva se viene rilevato il fluido

Se il valore letto è compreso tra il valore limite inferiore [FLx] e il valore limite superiore [FHx], l'uscita è aperta (se [OUx] = [Fnc]).

FE = finestra ; HY = isteresi*; [FHx] = valore limite superiore; [FLx] = valore limite inferiore

*Su entrambi i limiti di finestra è realizzata un'isteresi di commutazione ciascuno. Non è configurabile, in quanto dipende dalla distanza e dalla frequenza di misura.

Stato di commutazione delle uscite

Funzione uscita	Livello (L)	Stato di commutazione
[Fno]	L < [FHx]	chiuso
	L > [FLx]
	[FHx] < L < [FLx]	aperto
[Fnc]	L < [FHx]	aperto
	L > [FLx]
	[FHx] < L < [FLx]	chiuso

Entrambi i limiti della finestra ([FHx] e [FLx]) funzionano con un'isteresi di commutazione. → 4.1.1 Funzione isteresi / Esempio per funzione dell'uscita [Hno]

4.2 Funzione analogica

Sull'uscita 2 (OUT2) è possibile trasmettere un segnale analogico proporzionale alla distanza → 10.3.9 Scalare il campo di misura (uscita analogica).

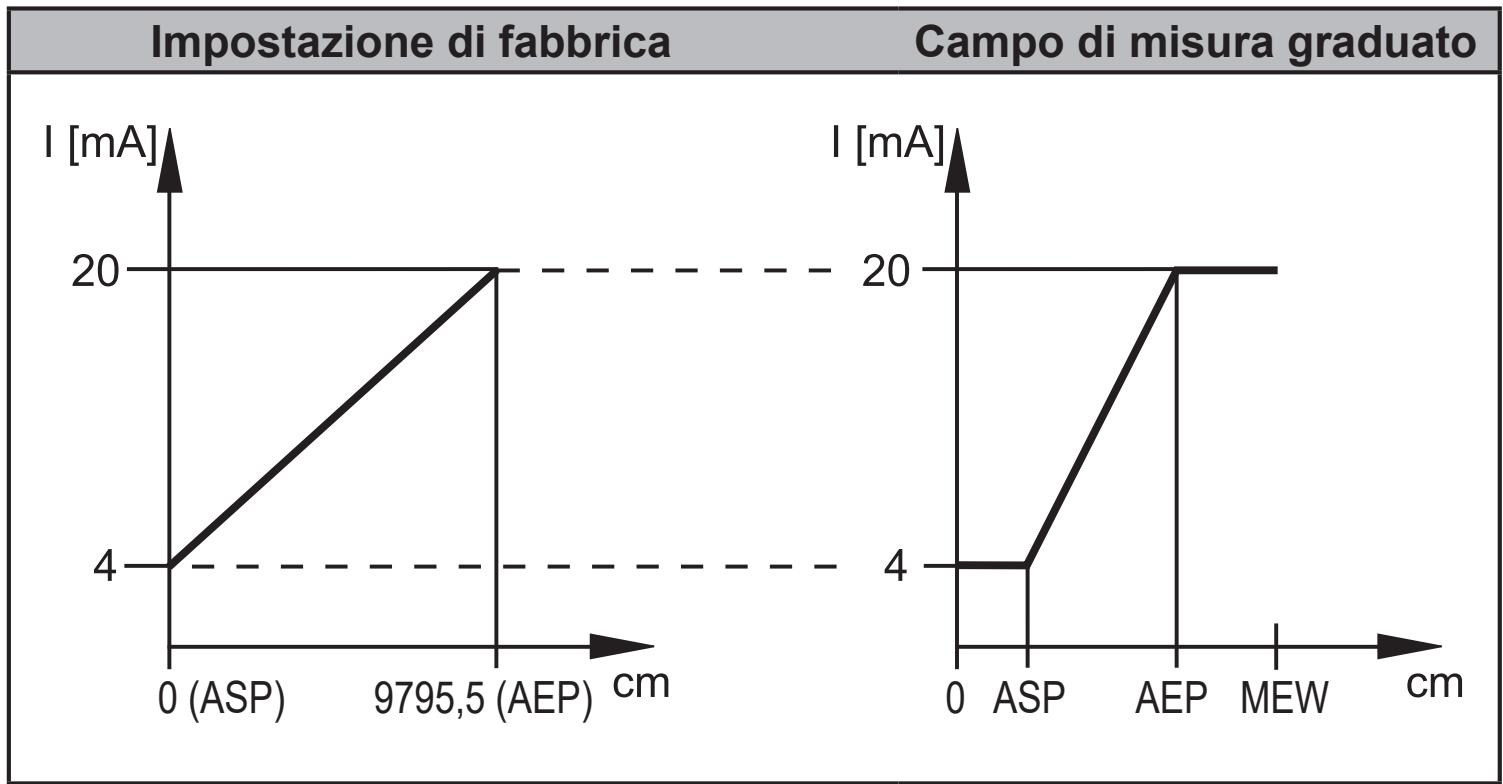

4.2.1 Uscita corrente

MEW = valore finale
Nel campo di misura impostato, il segnale di uscita è compreso tra 4 e 20 mA.
Inoltre vengono segnalate anomalie → 12 Eliminazione delle anomalie.

4.2.2 Uscita di tensione

Impostazione di fabbrica
Campo di misura graduato

MEW = valore finale
Nel campo di misura impostato, il segnale di uscita è compreso tra 0 e 10 V.

4.3 Disattivazione del laser

Per motivi di sicurezza e di manutenzione, tramite l'ingresso sul pin 5 si può disinserire provvisoriamente il laser del dispositivo.

Segnale di ingresso sul pin 5	Laser
Low / non collegato	ON
High	OFF

4.4 IO-Link

Questo dispositivo ha un'interfaccia di comunicazione IO-Link che consente l'accesso diretto ai dati di processo e di diagnosi. Inoltre, vi è la possibilità di parametrare il dispositivo durante l'esercizio. Il funzionamento del dispositivo tramite interfaccia IO-Link presuppone che vi sia un master IO-Link.

Una comunicazione a fine esercizio è possibile utilizzando un PC, il software IO-Link corrispondente e un cavo adattatore IO-Link.

Per gli IODD necessari per configurare il dispositivo, le informazioni dettagliate sulla struttura dei dati di processo, le informazioni di diagnosi, gli indirizzi dei parametri e tutte le informazioni necessarie sul software e hardware IO-Link che servono consultare il sito www.ifm.com.

4.4.1 Esercizio con master IO-Link

Il dispositivo è compatibile con IO-Link, classe per porta master A (tipo A).

In caso di esercizio con IO-Link, classe per porta master B (tipo B), tenere presente quanto segue:

Come standard, il dispositivo non è compatibile con la classe per porta master B (tipo B). Pin 2 (OU2) e pin 5 (IN1) vengono utilizzati per funzioni proprietarie specifiche. In questo modo non è possibile la separazione galvanica della tensione di alimentazione principale del dispositivo dalla tensione supplementare (classe per porta master B su pin 2/5).

La seguente configurazione consente di utilizzare il dispositivo con la classe per porta master B:

• Collegare dispositivo e master IO-Link tramite 3 cavi: collegare pin 1, 3 e 4 del dispositivo con il master IO-Link (non collegare pin 2 e 5).
• Collegare dispositivo e master IO-Link tramite 4 cavi: disattivare il pin 2 (OU2) tramite IO-Link (regolazione OU2 = "off") e collegare pin 1, 2, 3 e 4 del dispositivo con il master IO-Link (non collegare il pin 5).

4.4.2 Funzioni ampliate

Tramite IO-Link sono disponibili dati di misura ampliati.

La riflettività dell'oggetto si può richiamare tramite il display e il valore dei dati di processo (PDV) tramite IO-Link.

La riflettività dell'oggetto si può utilizzare per esempio per rilevare l'imbrattamento del sensore.

5 Montaggio

5.1 Condizioni di montaggio

▶ Montare il prodotto in modo tale che il fluido da rilevare si trovi nel campo di misura 20,0...1000,0 cm

Il campo di univocità del sensore è fissato a 100 m. I livelli che si trovano in un campo >10...100 m vengono soppressi.

Il cliente deve evitare superfici riflettenti nel tratto diretto di luce del sensore - anche in un campo > 100 m. In caso contrario i valori letti possono risultare equivoci.

5.2 Luogo di montaggio

▶ Installare il sensore in modo tale che rimanga una distanza (D) di min. 20,0 cm tra il livello più alto e la superficie attiva del sensore.
▶ La distanza di misura max. (H) dalla superficie attiva del sensore fino al fondo del serbatoio o al livello impostato è di 10 m. Non è possibile impostare un'altezza di riferimento con una distanza maggiore.

D = min. distanza di misura / zona morta

H = max. distanza di misura

5.3 Accessori di montaggio

Il prodotto viene fornito senza accessori di montaggio.

Esempi di accessori di montaggio	Codice art.
Finestra protettiva O1D	E21133
Set di montaggio E2D101 + E20938 + E20951	E21079
Set di montaggio O1D, O2D (per albero ∅ 12 mm)	E2D101
Albero diritto ∅ 12 mm / M10	E20938
Set di montaggio O1D, O2D (per albero ∅ 14 mm)	E2D111
Albero diritto ∅ 14 mm / M12	E20939
Unità di montaggio e di regolazione precisa per sensori laser O1D (per albero o superficie; a seconda del cilindro di serraggio)	E1D100

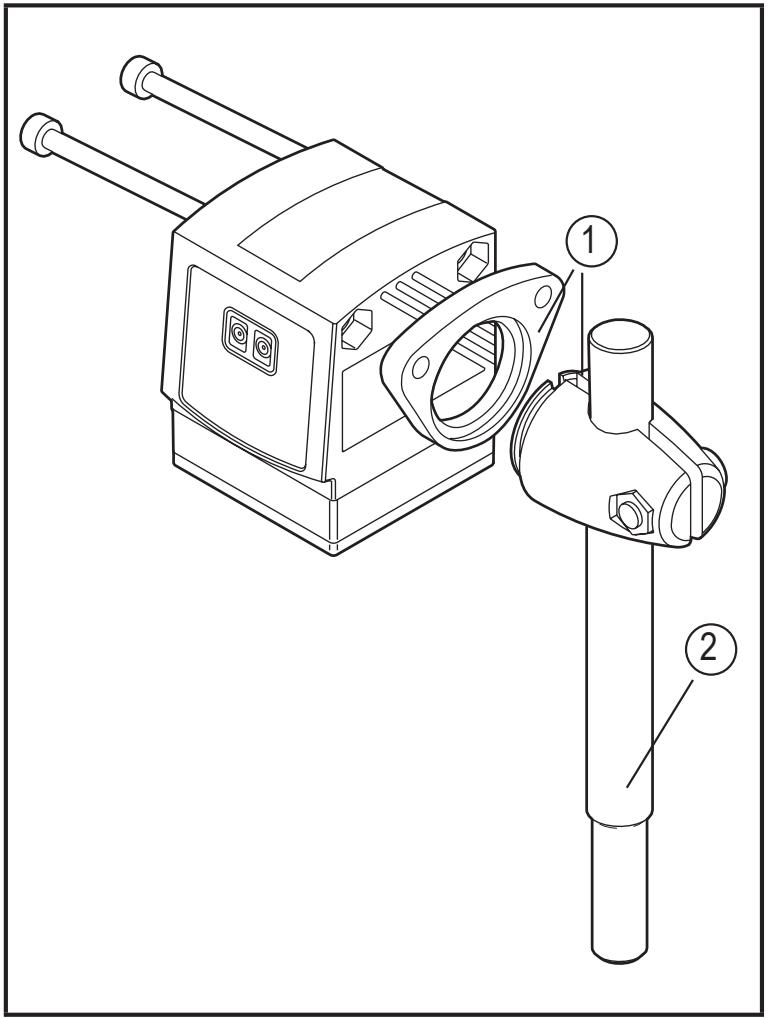

Esempio di montaggio:

1: Set di montaggio per cilindri rotondi ∅ 12 mm codice art. E2D101
2: Albero diritto ∅ 12 mm / M10 codice art. E20938

6 Collegamento elettrico

Il prodotto deve essere installato soltanto da un tecnico elettronico.

▶ Osservare le disposizioni nazionali ed internazionali per l'installazione di impianti di elettrotecnica.
▶ Garantire la tensione di alimentazione secondo EN 50178, SELV, PELV.

▶ Disinserire la tensione dall'impianto.
▶ Collegare il prodotto come descritto di seguito:

Colori dei fili dei connettori femmina ifm:

1 = BN (marrone), 2 = WH (bianco), 3 = BU (blu), 4 = BK (nero), 5 = GR (grigio).

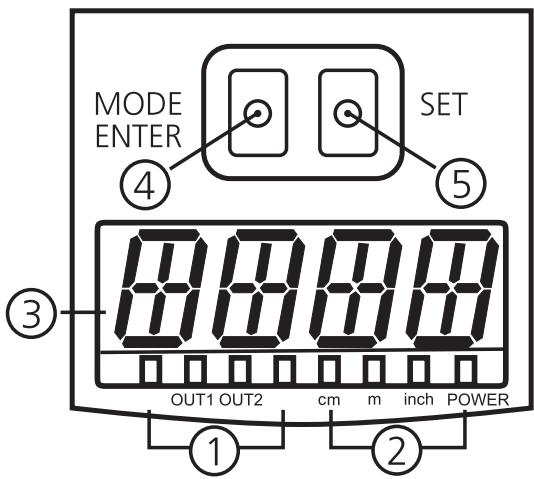

7 Elementi di comando e di indicazione

1:	4 x LED gialli (due non collegati)	Indicazione dello stato di commutazione; acceso se la rispettiva uscita è collegata.
2:	4 LED verdi	LED acceso = power e unità di misura impostata (mm, m, inch)
3:	Display alfanumerico a 4 digit	Indicazione della distanza misurata, dei parametri e dei valori parametrici.
4:	Pulsante di programmazione [MODE/ENTER]	Selezione dei parametri e conferma dei valori parametrici.
5:	Pulsante di programmazione [SET]	Impostazione dei valori parametrici (in modo continuo tenendo premuto il pulsante; in modo graduale premendo ripetutamente).

8 Menu

8.1 Struttura del menu

8.2 Spiegazione del menu

Le impostazioni di fabbrica si trovano in fondo alle istruzioni ( → 14 Impostazioni di fabbrica).

8.2.1 Stato di consegna

Uni	Impostazione dell'unità di misura Selezione delle unità di misura per [SP1 / FH1], [SP2 / FH2], [ASP], [AEP] Possibilità di selezione:[cm] [m] [Inch]→ 10.3.1 Selezionare l'unità di misura
EMP	Libera immissione dell'altezza del serbatoioSe è nota l'altezza del serbatoio, è possibile immetterla senza dover installare il prodotto. La distanza impostata viene utilizzata come livello di riferimento. È possibile selezionare le distanze da 20,0 a 999,5 cm. → 10.2.1 Libera immissione dell'altrezza del serbatoio
cEMP	Eseguire taratura a vuotoIl fondo di un serbatoio vuoto può essere impostato come livello di riferimento. → 10.2.2 Eseguire taratura a vuoto.
cMED	Taratura sul livello di riferimentoIl livello attuale di un serbatoio riempito in parte può essere impostato come valore numerico. Da questo viene calcolato il prossimo livello di riferimento. → 10.2.3 Eseguire taratura su livello di riferimento

8.2.2 Menu principale

OU 1	Configurazione per uscita 1È possibile impostare 4 funzioni di commutazione:[Hno], [Hnc], [Fno], [Fnc] → 10.3.3 Configurare OUT1
SP1FH1	Punto di commutazione per funzione finestra e funzione isteresi OUT1 Funzione isteresi Valore limite superiore per il quale l'uscita in funzione isteresi cambia il suo stato di commutazione (fluido più vicino / più lontano rispetto alla distanza impostata).• [SP1] è il punto di attivazione se [OU1] = [Hno]• [SP1] è il punto di disattivazione se [OU1] = [Hnc]. → 10.3.4 Impostare punti di commutazione per funzione isteresi OUT1 Funzione finestra[FH1] è il valore limite superiore per il quale l'uscita in funzione finestra cambia il suo stato di commutazione se [OU1] = [Fno] o [Fnc]. → 10.3.5 Impostare punti di commutazione per funzione finestra OUT1
rP1FL1	Punto di disattivazione per funzione finestra e funzione isteresi 1[FL1] deve essere impostato separatamente da [SP1 / FH1]. [rP1 / FL1] < [FH1] Funzione isteresi Valore limite inferiore per il quale l'uscita in funzione isteresi cambia il suo stato di commutazione (fluido più vicino / più lontano rispetto alla distanza impostata).• [rP1] è il punto di disattivazione se [OU1] = [Hno].• [rP1] è il punto di attivazione se [OU1] = [Hnc]. → 10.3.4 Impostare punti di commutazione per funzione isteresi OUT1 Funzione finestra[FL1] è il valore limite inferiore per il quale l'uscita in funzione finestra cambia il suo stato di commutazione se [OU1] = [Fno] o [Fnc]. → 10.3.5 Impostare punti di commutazione per funzione finestra OUT1
OU2	Configurazione per uscita 2È possibile impostare 4 funzioni di commutazione e 2 segnali analogici: [Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.3.6 Configurare OUT2
	Punto di commutazione per funzione finestra e funzione isteresi OUT2 Funzione isteresi Valore limite superiore per il quale l'uscita in funzione isteresi cambia il suo stato di commutazione (fluido più vicino / più lontano rispetto alla distanza impostata).• [SP2] è il punto di attivazione se [OU2] = [Hno].• [SP2] è il punto di disattivazione se [OU2] = [Hnc]. → 10.3.7 Impostare punti di commutazione per funzione isteresi OUT2 Funzione finestra[FH2] è il valore limite superiore per il quale l'uscita in funzione finestra cambia il suo stato di commutazione se [OU2] = [Fno] o [Fnc]. → 10.3.8 Impostare punti di commutazione per funzione finestra OUT2
	Punto di disattivazione per funzione finestra e funzione isteresi OUT2[FL2] deve essere impostato separatamente da [SP2 / FH2]. [rP2 / FL2] < [SP2 / FH2] Funzione isteresi Valore limite superiore per il quale l'uscita in funzione isteresi cambia il suo stato di commutazione (fluido più vicino / più lontano rispetto alla distanza impostata).• [rP2] è il punto di disattivazione se [OU2] = [Hno].• [rP2] è il punto di attivazione se [OU2] = [Hnc]. → 10.3.7 Impostare punti di commutazione per funzione isteresi OUT2 Funzione finestra[FL2] è il valore limite inferiore per il quale l'uscita in funzione finestra cambia il suo stato di commutazione se [OU2] = [Fno] o [Fnc]. → 10.3.8 Impostare punti di commutazione per funzione finestra OUT2
	Punto iniziale analogico Valore letto per il quale vengono trasmessi 4 mA / 0 V. [ASP] è attivo solo se [OU2] = [I] o [U]. → 10.3.9 Scalare il campo di misura (uscita analogica)
	Punto finale analogico Valore letto per il quale vengono trasmessi 20 mA / 10 V. [AEP] è attivo solo se [OU2] = [I] o [U]. → 10.3.9 Scalare il campo di misura (uscita analogica)

8.2.3 Funzioni ampliate

EF	Funzioni amplify Premendo [SET] si apre il sottomenu "Funzioni amplify"→ 10.4 Funzioni amplify
dr-1dr-2	Tempo di ritardo per le uscite di commutazione[drx] = ritardo di disattivazione. L’uscita modifica il suo stato di commutazione soltanto trascorso il tempo di ritardo. Se trascorso il tempo di ritardo la commutazione non sussiste più, lo stato di commutazione dell’uscita non cambia. → 10.4.1 Impostare tempo di ritardo per uscite di commutazione
FOU1FOU2	Risposta per anomalia delle uscite di commutazione Con [FOUx] si definisce il comportamento di [OUx] in caso di un’anomalia interna. [FOUx] = [ON] L’uscita di commutazione è commutata o viene trasmesso il valore analogico 20 mA / 10 V. [FOUx] = [OFF] L’uscita di commutazione non è commutata o viene trasmesso il valore analogico 4 mA / 0 V. → 10.4.2 Definire il comportamento delle uscite in caso di anomalia
dFo	Tempo di ritardo in seguito a perdita di segnaleÈ possibile impostare un tempo di ritardo della commutazione di OUT1 e OUT2 di 0...5 s. Le situazioni di anomalia possono essere soppresse per breve tempo. Con [0] il tempo di ritardo non è attivo. → 10.4.3 Impostare tempo di ritardo in seguito alla perdita di segnale
di 5	Impostazione del displayÈ possibile selezionare 2 impostazioni: [ON], [OFF]. → 10.3.2 Impostazione del display.
r-ATE	Impostazione della frequenza di misuraLa frequenza di misura indica la durata massima dopo la quale è disponibile un nuovo risultato di misura e le uscite vengono aggiornate. → 10.4.4 Impostare la frequenza di misura
mEAra	Impostazione del filtro del valore medioIl filtro del valore medio nasconde variazioni del livello nel periodo di tempo impostato. I risultati di una misura in questo periodo di tempo vengono trasmessi in media e hanno un effetto corrispondente sullo stato di commutazione. Successivamente inizia una nuova comunicazione. Campo di regolazione di [OFF] e 1...60 s. → 10.4.6 Impostazione del filtro del valore medio
r-ES	Ripristino dello stato di consegna→ 10.4.7 Resettare tutti i parametri all’impostazione di fabbrica

9 Messa in funzione

▶ In seguito al montaggio, al collegamento elettrico e alla parametrizzazione controllare se il prodotto funziona in modo sicuro.

▷ Con una corretta messa in funzione viene visualizzata la distanza dal livello.
→ 10.2 Inserire un livello di riferimento (prodotto allo stato di consegna).

Durata d'uso di un diodo laser: 50 000 ore.

10 Parametrizzazione

Durante la parametrizzazione, il prodotto rimane internamente nel modo operativo. Esso continua ad eseguire le sue funzioni di monitoraggio con i parametri esistenti fintanto che la modifica non è conclusa.

Se il prodotto si trova allo stato di consegna, occorre innanzitutto impostare il livello di riferimento, in caso contrario non è funzionante.

→ 10.2 Inserire un livello di riferimento (prodotto allo stato di consegna)

Si può eseguire la parametrizzazione anche tramite l'interfaccia IO-Link → 4.4 IO-Link.

10.1 Parametrizzazione in generale

10.1.1 Impostazione del valore parametrico

Impostare l'unità di misura [Uni] prima che vengano stabiliti i valori per i parametri. Modificando a posteriori l'unità di misura, gli errori di arrotondamento del calcolo interno possono falsificare i valori impostati → 10.3.1 Selezionare l'unità di misura

1	Selezionare il parametro ▶Premere [MODE/ENTER]ripetutamente finché il parametro desiderato non appare sul display.	➔
2	Impostare il valore parametrico ▶Premere [SET] e tenerlo premuto. ▷ Il valore parametrico attuale lampeggia per 5 s. ▶Aumentare il valore di regolazione in modo graduale premendo ripetutamente il pulsante o continuo tenendo premuto.	➔
	Diminuzione del valore: far scorrere l'indicazione fino al valore di regolazione massimo. La scansione ricomincia quindi a partire dal valore di regolazione minimo.
3	Conferma del valore di parametrizzazione ▶ Premere brevemente [MODE/ENTER]. ▷ Il parametro viene visualizzato nuovamente. il nuovo valore parametrico è attivo.	➡
4	Impostare altri parametri ▶ Ricominciare dal punto 1.
5	Terminare la configurazione ▶ Attendere 15 s o premere [MODE/ENTER]. ▷ Appare l'attuale valore letto.

10.1.2 Passaggio dal livello menu 1 al livello menu 2

▶ Premere [MODE/ENTER] finché non viene visualizzato [EF].	➔
▶ Premere brevemente [SET]. ▷ Il primo parametro del sottomenu viene visualizzato (qui: [dr1]).	➔

10.1.3 Blocco elettronico

Per evitare immissioni errate involontarie il prodotto è bloccato elettronicamente. Allo stato di consegna è sbloccato.

Bloccare ▶ Assicurarsi che il dispositivo si trovi nel modo operativo normale. ▶ Tenere premuti [MODE/ENTER] + [SET] finché non viene visualizzato [Loc]. ▷ Il dispositivo è bloccato.		→
L'indicazione [Loc] appare brevemente qualora si tenti di modificare i valori del parametro sul dispositivo bloccato durante il funzionamento.

Sbloccare▶ Tenere premuti [MODE/ENTER] + [SET] finché non viene visualizzato [uLoc]. ▷ Il dispositivo è sbloccato.

[СКК6]

Timeout

Se, durante l'impostazione, non vengono premuti tasti per 15 s, il dispositivo ritorna al modo Run con i valori invariati.

10.2 Inserire un livello di riferimento (prodotto allo stato di consegna)

Allo stato di consegna il prodotto non è pronto per l'uso. Innanzitutto è necessario impostare il livello di riferimento. Il menu di parametrizzazione completo è accessibile solo dopo questa procedura.

È possibile definire il livello di riferimento in tre modi.

10.2.1 Libera immissione dell'altrezza del serbatoio

Se l'altezza del serbatoio (distanza tra la superficie attiva dell'O1D e il fondo del serbatoio) è nota, è possibile immetterla senza dover montare il prodotto. La distanza immessa viene utilizzata come livello di riferimento.

1	▶ Applicare la tensione di esercizio.> Appare l'indicazione iniziale.
2	▶ Premere [MODE/ENTER] finché non viene visualizzato [EMP].

3	▶Premere [Set] e tenerlo premuto finché non lampeggia il valore preimpostato. ▶Dopo 5 s è possibile impostare il valore in modo graduale premendo ripetutamente il pulsante o continuo tenendolo premuto.
	Il valore viene aumentato continuamente. Se va ridotto: far scorrere l'indicazione fino al valore di regolazione massimo. La scansione ricomincia quindi a partire dal valore di regolazione minimo.
4	▶Confermare con [MODE/ENTER].

10.2.2 Eseguire taratura a vuoto

Il fondo di un serbatoio vuoto può essere impostato come livello di riferimento.

1	▶ Applicare la tensione di esercizio.> Appare l'indicazione iniziale.
2	▶ Premere [MODE/ENTER] finché non viene visualizzato [cEMP].
3	▶ Premere [Set] e tenerlo premuto finché non lampeggia [cEMP].

4

▷ Dopo 5 s compare ▷ [WAIT] mentre viene eseguita la misurazione. ▷ [donE] indica che è stato salvato il nuovo valore di regolazione. Se la procedura Teach non è riuscita, viene visualizzata brevemente la causa e successivamente [FAIL]. Il nuovo punto di riferimento è scartato.

10.2.3 Eseguire taratura su livello di riferimento

Il livello attuale di un serbatoio riempito in parte può essere impostato come valore numerico. Da questo viene calcolato il livello di riferimento.

1	▶ Applicare la tensione di esercizio.> Appare l'indicazione iniziale.
2	▶ Premere [MODE/ENTER] finché non viene visualizzato [cMEd].
3	▶ Premere [Set] e tenerlo premuto finché non lampeggia l'indicazione. ▶ Dopo 5 s è possibile impostare il valore in modo graduale premendo ripetutamente il pulsante o continuo tenendolo premuto.	,
	Il valore viene aumentato continuamente. Se va ridotto: far scorrere l'indicazione fino al valore di regolazione massimo. La scansione ricomincia quindi a partire dal valore di regolazione minimo.

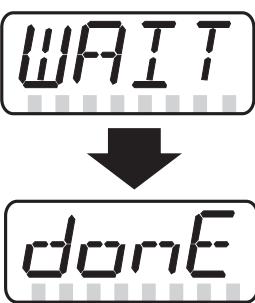

4	▶ Confermare con [MODE/ENTER]. ▷ [WAIT] mentre viene eseguita la misurazione. ▷ [donE] indica che è stato salvato il nuovo valore di regolazione. Se la taratura non è riuscita, viene visualizzata brevemente la causa e successivamente [FAIL]. Il nuovo punto di riferimento è scartato.	[CSYK]

10.2.4 Taratura non riuscita

Se la taratura non è riuscita, viene visualizzata brevemente la causa ([++, [- -], [nEAr], [Far], [bAd], [dEEP]), poi [FAIL]. Il nuovo punto di riferimento è scartato.

Indicazione	Causa possibile
[++]	troppa luce, ad es. superficie riflettente
[- -]	poca luce, nessun fluido
[nEAr]	Il livello scende sotto la distanza di misurazione min. < 20,0 cm
[Far]	Il livello supera la distanza di misurazione max. > 1000,0 cm
[bAd]	La misurazione è molto disturbata
[dEEP]	Livello di riferimento > 1000,0 cm

10.2.5 Apprendimento riuscito del livello di riferimento

I valori dei parametri ([SPx / FHx], [rPx / FLx], [ASP], [AEP]), irrealizzabili con il livello di riferimento nuovamente impostato, vengono calcolati di nuovo sulla base del campo di misura modificato.

10.3 Parametrizzazione delle impostazioni di base

10.3.1 Selezionare l'unità di misura

Impostare [Uni] prima di stabilire i valori per i parametri [SPx / FHx], [ASP], [AEP]. Modificando a posteriori l'unità di misura, gli errori di arrotondamento nel calcolo interno possono falsificare i valori impostati. ▶ Passare a [EF ▶ Selezionare [Uni] e impostare l'unità di misura. Selezione dell'unità di misura:[cm], [m], [Inch] ▶ Confermare con [MODE/ENTER]. ▷ L'unità selezionata viene visualizzata con un LED verde sul display.

EFUni

10.3.2 Impostazione del display

▶ Passare a [EF ▶ Selezionare [diS] ed eseguire le impostazioni. È possibile selezionare 2 impostazioni: ·[ON] = l'indicazione del valore letto è attivata nel modo Run. Aggiornamento del valore letto ogni 600 ms ·[OFF] = l'indicazione del valore letto è disattivata nel modo Run. Premendo un pulsante, l'attuale valore letto viene visualizzato per 15 s. L'aggiornamento del valore letto riguarda solo l'indicazione. Non influenza le uscite. ▶ Confermare con [MODE/ENTER]. I LED rimangono attivi anche se l'indicazione è disattivata.

EF di S

10.3.3 Configurare OUT1

▶ Selezionare [OU1] ed impostare le funzioni di commutazione. Funzioni di commutazione:[Hno] = funzione isteresi / normally open (NO)[Hnc] = funzione isteresi / normally closed (NC)[Fno] = funzione finestra / normally open (NO)[Fnc] = funzione finestra / normally closed (NC) ▶ Confermare con [MODE/ENTER].

OU I

10.3.4 Impostare punti di commutazione per funzione isteresi OUT1

▶ Sotto [OU1] selezionare la funzione dell'uscita [Hno] o [Hnc]. ▶ Confermare con [MODE/ENTER]. ▶ Selezionare [SP1] ed impostare il punto di commutazione. ▶ Confermare con [MODE/ENTER]. ▶ Selezionare [rP1] ed impostare il punto di disattivazione. ▶ Confermare con [MODE/ENTER].

OU 1SP 1r-P 1

10.3.5 Impostare punti di commutazione per funzione finestra OUT1

▶ Sotto [OU1] selezionare la funzione dell'uscita [Fno] o [Fnc]. ▶ Confermare con [MODE/ENTER]. ▶ Selezionare [FH1] e impostare il valore limite superiore. ▶ Confermare con [MODE/ENTER]. ▶ Selezionare [FL1] e impostare il valore limite inferiore. ▶ Confermare con [MODE/ENTER].

OU IFH IFL I

10.3.6 Configurare OUT2

▶ Selezionare [OU2]. ▶ Impostare le funzioni di commutazione o i segnali analogici:·[Hno] = funzione isteresi / normally open (NO)·[Hnc] = funzione isteresi / normally closed (NC)·[Fno] = funzione finestra / normally open (NO)·[Fnc] = funzione finestra / normally closed (NC)·[I] = uscita di corrente analogica 4...20 mA·[U] = uscita di tensione analogica 0...10 V ▶ Confermare con [MODE/ENTER].

OU2

10.3.7 Impostare punti di commutazione per funzione isteresi OUT2

▶ Sotto [OU2] selezionare la funzione dell'uscita [Hno] o [Hnc]. ▶ Confermare con [MODE/ENTER]. ▶ Selezionare [SP2] ed impostare il punto di commutazione. ▶ Confermare con [MODE/ENTER]. ▶ Selezionare [rP2] ed impostare il punto di disattivazione. ▶ Confermare con [MODE/ENTER].

OU2SP2r-P2

10.3.8 Impostare punti di commutazione per funzione finestra OUT2

▶ Sotto [OU2] selezionare la funzione dell’uscita [Fno] o [Fnc]. ▶ Confermare con [MODE/ENTER]. ▶ Selezionare [FH2] e impostare il valore limite superiore. ▶ Confermare con [MODE/ENTER]. ▶ Selezionare [FL2] e impostare il valore limite inferiore. ▶ Confermare con [MODE/ENTER].

OU2FH2FL2

10.3.9 Scalare il campo di misura (uscita analogica)

▶ Sotto [OU2] selezionare [I] o [U]. ▶ Confermare con [MODE/ENTER]. ▶ Selezionare [ASP] ed impostare il "punto iniziale analogico". Con [ASP] si stabilisce a quale valore letto corrisponde il segnale di uscita 4 mA / 0 V. ▶ Confermare con [MODE/ENTER]. ▶ Selezionare [AEP] e impostare il "punto iniziale analogico" Con [AEP] si stabilisce con quale valore letto il segnale di uscita corrisponde a 20 mA / 10 V. È possibile anche selezionarlo in modo tale che si trovi prima di [ASP]. In questo modo è possibile realizzare un fronte decrescente. ▶ Confermare con [MODE/ENTER]. Distanza minima tra [ASP] e [AEP]: 10,0 cmSe la distanza è inferiore al minimo, appare il messaggio di errore "SIZE".

OU2ASPAEP

10.4 Funzioni ampliate

10.4.1 Impostare tempo di ritardo per uscite di commutazione

▶ Selezionare [EF]. ▶ Premere [SET] per passare al menu [EF]. ▶ Con [MODE/ENTER] selezionare i parametri:[drx] = ritardo di disattivazione ▶ Con [SET] impostare il valore parametrico:Campo di regolazione [s]: 0 / 0,1...5 s in passi da 0,1 s(0 = il tempo di ritardo non è attivo)) ▶ Confermare con [MODE/ENTER].

EFdr 1dr 2

10.4.2 Definire il comportamento delle uscite in caso di anomalia

▶ Selezionare [EF]. ▶ Premere [SET] per passare al menu [EF]. ▶ Selezionare [FOUx]. ▶ Con [SET] impostare il valore parametrico:[ON] = l’uscita commuta in caso di anomalia oppure viene trasmesso il valore analogico 20 mA / 10 V. [OFF] = l’uscita si disattiva in caso di anomalia oppure viene trasmesso il valore analogico 4 mA / 0 V. ▶ Confermare con [MODE/ENTER].

EFFOU1FOU2

10.4.3 Impostare tempo di ritardo in seguito alla perdita di segnale

▶ Selezionare [EF]. ▶ Premere [SET] per passare al menu [EF]. ▶ Selezionare [dFo]. ▶ Con [SET] impostare il valore parametrico:Campo di regolazione [s]: 0,0...1,0...5,0. ▶ Confermare con [MODE/ENTER].

EFdFo

10.4.4 Impostare la frequenza di misura

▶ Selezionare [EF]. ▶ Premere [SET] per passare al menu [EF]. ▶ Selezionare [RATE]. ▶ Premere [SET] finché non lampeggia il valore preimpostato della frequenza di misura. ▶ Immettere il valore premendo ripetutamente [SET]. ▶ Confermare con [MODE/ENTER].> ▷ Sul display compare di nuovo [RATE].

EFr-ATE

10.4.5 Tabella ripetibilità e precisione

Valori per la frequenza di misura 15 Hz, luce esterna max. 40 klx*

Distanza in in [cm]	Ripetibilità		Precisione
	bianco90 % riflessione	grigio18 % riflessione	bianco90 % riflessione	grigio18 % riflessione
20,0...100,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
100,0...200,0	± 0,5 cm	± 0,8 cm	± 1,5 cm	± 1,8 cm
200,0...400,0	± 1,6 cm	± 1,9 cm	± 2,5 cm	± 3,0 cm
400,0...600,0	± 2,4 cm	± 3,3 cm	± 3,5 cm	± 4,5 cm
600,0...1000,0	± 5,0 cm	—	± 6,5 cm	—

Valori per la frequenza di misura 15 Hz, luce esterna 40...100 klx*

Distanza in in [cm]	Ripetibilità		Precisione
	bianco90 % riflessione	grigio18 % riflessione	bianco90 % riflessione	grigio18 % riflessione
20,0...200,0	± 1,4 cm	± 1,4 cm	± 2,4 cm	± 2,4 cm
200,0...400,0	± 2,5 cm	± 3,0 cm	± 3,5 cm	± 4,0 cm
400,0...600,0	± 3,1 cm	± 4,5 cm	± 4,1 cm	± 5,5 cm
600,0...1000,0	± 6,0 cm	—	± 7,0 cm	—

Valori per la frequenza di misura 1 Hz, luce esterna max. 40 klx*

Distanza in in [cm]	Ripetibilità		Precisione
	bianco90 % riflessione	grigio18 % riflessione	bianco90 % riflessione	grigio18 % riflessione
20,0...100,0	± 0,40 cm	± 0,45 cm	± 1,4 cm	± 1,5 cm
100,0...200,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
200,0...400,0	± 1,35 cm	± 1,4 cm	± 2,3 cm	± 2,4 cm
400,0...600,0	± 1,9 cm	± 2,1 cm	± 2,9 cm	± 3,1 cm
600,0...1000,0	± 3,7 cm	—	± 4,7 cm	—

Valori per la frequenza di misura 1 Hz, luce esterna 40...100 klx*

Distanza in in [cm]	Ripetibilità		Precisione
	bianco90 % riflessione	grigio18 % riflessione	bianco90 % riflessione	grigio18 % riflessione
20,0...200,0	± 1,0 cm	± 1,0 cm	± 2,0 cm	± 2,0 cm
200,0...400,0	± 1,8 cm	± 1,9 cm	± 2,8 cm	± 2,9 cm
400,0...600,0	± 2,3 cm	± 2,7 cm	± 3,3 cm	± 3,7 cm
600,0...1000,0	± 3,8 cm	—	± 4,8 cm	—

* Portata su nero (6 % riflessione) ≤ 400,0 cm.
I valori sono validi per:
- condizioni ambientali costanti (23°C/960 hPa)
- una durata di attivazione min. di 10 minuti.

10.4.6 Impostazione del filtro del valore medio

▶ Selezionare [EF]. ▶ Premere [SET] per passare al menu [EF]. ▶ Selezionare [mEAn] ▶ Con [SET] impostare il valore parametrico:Campo di regolazione [s]: 1...60[OFF] = filtro del valore medio non attivo ▶ Confermare con [MODE/ENTER].

EFmEAn

10.4.7 Resettare tutti i parametri all'impostazione di fabbrica

▶ Selezionare [EF]. ▶ Premere [SET] per passare al menu [EF]. ▶ Selezionare [rES] ▶ Premere [SET] e tenerlo premuto finché non compare [----]. ▶ Confermare con [MODE/ENTER]. ▷ Il sensore ritorna allo stato di consegna. ▷ Il display visualizza l'indicazione iniziale.

EFr-ES

11 Funzionamento

11.1 Modi operativi

11.1.1 Modo Run

Il modo Run corrisponde al modo operativo normale.

Dopo aver inserito la tensione di alimentazione, il prodotto si trova nel modo Run. Esso esegue la sua funzione di monitoraggio e genera segnali di uscita conformemente ai parametri impostati.

Il display indica l'attuale livello (relativo al livello di riferimento); i LED gialli segnalano lo stato di commutazione delle uscite.

11.1.2 Modo Display

Indicazione dei parametri e dei valori dei parametri impostati.

▶ Premere brevemente [MODE/ENTER].

▷ Il prodotto passa al modo Display. All'interno rimane nel modo operativo. I valori dei parametri impostati possono essere letti:
▶ Premere brevemente [MODE/ENTER] per scorrere i parametri.
▶ Premere brevemente [SET] per visualizzare il valore parametrico corrispondente.
▷ Dopo 15 s il prodotto ritorna al modo Run.

11.1.3 Riflettività dell'oggetto

Indicazione della riflettività dell'oggetto:

▶ Premere [SET] dal modo Run.

▷ Il prodotto indica un valore di orientamento per la riflettività dell'oggetto (ad es. +100 corrisponde a un oggetto bianco, +020 corrisponde a un oggetto grigio).

11.1.4 Modo di programmazione

Impostazione dei valori parametrici → 10.1 Parametrizzazione in generale.

12 Eliminazione delle anomalie

Display	Cause possibili	Uscita di commutazione				Uscita corrente
		Hno	Hnc	Fno	Fnc	AEP < ASP	ASP < AEP
	Indicazione iniziale livello di riferimento non appreso	OFF	Non attiva				3,5 mA
++	troppa luce, ad es. superficie riflettente	A seconda delle impostazioni FOU1 / FOU2 FOU = [ON]: Uscita di commutazione attivata oppure valore analogico = 20,5 mA / 10 V FOU = [OFF]: Uscita di commutazione disattivata oppure valore analogico = 3,5 mA / 0 V
--	poca luce, nessun fluido
near	Riempimento < 20 cm
far	Riempimento > 999,5 cm
Errp	Plausibilità (es. fluido troppo veloce)
LoFF	Laser disattivato
----	Carenza. Il livello è inferiore al livello di riferimento appreso	OFF	ON	OFF	ON	20,5 mA 10 V	3,5 mA 0 V
SC1	Cortocircuito canale 1
SC2	Cortocircuito canale 2					[SC2] o [SC] attivi solo se OUT2 è configurata come uscita di commutazione.
SC	Cortocircuito canali 1 & 2
Display	Valore di processo IO-Link		Stato dispositivo IO-Link *)
	Livello *)	Riflettività dell'oggetto *)
||||	NoData	Funzionamento normale	Functional Check
++		OL	Out-of-Specification
--		UL
near	OL	NoData
far	UL
Errp	Ultimo valore letto valido
LoFF	NoData		Device is operating properly
----	UL	Funzionamento normale
SC1	IO-Link disturbato
SC2	Funzionamento normale		Functional Check
SC	IO-Link disturbato

*) vedere IODD riferito al dispositivo

13 Manutenzione, riparazione, smaltimento

Le fotocellule difettose possono essere riparate soltanto dal produttore.

▶ Tenere pulita la finestra anteriore del prodotto da eventuale sporcizia.
▶ Dopo l'uso, provvedere allo smaltimento del prodotto nel rispetto dell'ambiente e ai sensi delle disposizioni nazionali in vigore.

14 Impostazioni di fabbrica

Il menu di parametrizzazione non viene visualizzato per intero allo stato di consegna. Solo i valori dei parametri [Uni], [EMP], [cEMP], [cMED] sono impostabili. Il menu di parametrizzazione completo è accessibile solo dopo aver impostato il livello di riferimento.

Parametri	Campo di regolazione	Impostazione di fabbrica	Impostazione personale
Uni	cm, m, Inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 / FH1 [cm]	20...999,5	100
rP1 / FL1 [cm]	20...999,5	80
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 / FH2 [cm]	20,0...999,5	200
rP2 / FL2 [cm]	20,0...999,5	180
ASP [cm]	20...999,5	0
AEP [cm]	20...999,5	979,5
dr1 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
dFO [s]	0...0,1...5	0,2
EMP [cm]	20,0...999,5	20,0
cMEd [cm]	20,0...999,5	—
diS	ON ; OFF	ON
RATE [Hz]	1...33	15
mEAn [s]	OFF; 1...60	OFF

Per dati tecnici e altre informazioni, vedere www.ifm.com
