BRUKSANVISNING O1D300 IFM

CE

Bruksanvisning Optisk nivågivare

O1D300

Innehåll

1 Anmärkning....4

1.1 Använda symboler 4
1.2 Varningsmärkning 4

2 Säkerhetsinformation....4

3 Ändamålsenlig användning....6

3.1 Användningsområden....6
3.2 Begränsning i användningsområdet 6

4 Funktion....6

4.1 Kopplingsfunktion 6

4.1.1 Hysteresfunktion....6
4.1.2 Fönsterfunktion....8

4.2 Analogfunktion 9

4.2.1 Strömutgång 9
4.2.2 Spänningsutgång....10

4.3 Frånkopplings av lasern 10

4.4 IO-Link 10

4.4.1 Användning med IO-Link-Master 11
4.4.2 Avancerade funktioner.... 11

5 Montering....12

5.1 Monteringsvillkor....12
5.2 Monteringsplats 12
5.3 Monteringstillbehör 13

6 Elektrisk anslutning....14
7 Manöver- och visningskomponenter....15
8 Meny....16

8.1 Menystruktur....16
8.2 Menyförklaring 17

8.2.1 Inställning för applikationen....17
8.2.2 Huvudmeny 17
8.2.3 Avancerade funktioner....19

9 Idrifttagning....20
10 Parametrering....20

10.1 Parametrering allmänt 20

10.1.1 Inställning av parametervärdet 20
10.1.2 Växla från menynivå 1 till menynivå 2....21
10.1.3 Elektroniskt lås 21

10.2 Ange referensnivå (enhet med fabriksinställning)....22

10.2.1 Fri inmatning av behållarhöjden 22
10.2.2 Genomföra tomkalibrering 23
10.2.3 Genomföra kalibrering till referensnivån....24
10.2.4 Kalibreringen misslyckades 24
10.2.5 Inlärning av referensnivån lyckades 25

10.3 Parametrering grundinställningar 25

10.3.1 Välja indikeringsenhet 25
10.3.2 Ställa in indikering 25
10.3.3 Konfigurera OUT1 26
10.3.4 Ställa in kopplingspunkter för hysteresfunktion OUT1....26
10.3.5 Ställa in kopplingspunkter för fönsterfunktion OUT1 26
10.3.6 Konfigurera OUT2 26
10.3.7 Ställa in kopplingspunkter för hysteresfunktion OUT2....27
10.3.8 Ställa in kopplingspunkter för fönsterfunktion OUT2 27
10.3.9 Skala mätområde (analogutgång) 27

10.4 Avancerade funktioner 27

10.4.1 Ställa in fördröjningstid för kopplingsutgångar....27
10.4.2 Bestämma egenskaper för utgångar vid fel....28
10.4.3 Ställa in fördröjningstid efter signalförlust....28
10.4.4 Ställa in mätfrekvens 28
10.4.5 Tabell reproducerbarhet och noggrannhet....28
10.4.6 Ställa in medelvärdesfilter 30
10.4.7 Återställa alla parametrar till fabriksinställning 30

11 Drift 31

11.1 Driftlägen....31

11.1.1 Run-läge 31
11.1.2 Display-läge 31
11.1.3 Objektreflektivitet 31
11.1.4 Programmeringsläge ......31

12 Felavhjälpning....32

13 Underhåll, reparation, avfallshantering....34

14 Fabriksinställningar....35

1 Anmärkning

1.1 Använda symboler

▶ Åtgärdsanvisning

▷ Reaktion, resultat

[...] Beteckning på knappar, skärmknappar eller indikeringar

→ Korsreferens

Viktig information

Risk för fel eller störningar om anvisningarna inte följs.

Information

Kompletterande anvisningar.

1.2 Varningsmärkning

WARNING

Risk för allvarliga personskador. Dödsfall eller allvarliga eller livshotande skador är möjliga.

2 Säkerhetsinformation

- Den beskrivna enheten är en delkomponent för integration i ett system.

• Tillverkaren av systemet är ansvarig för systemets säkerhet.

• Systemtillverkaren åtar sig att utföra en riskbedömning och att skapa en dokumentation i enlighet med lag- och normativa krav som ska lämnas till operatören och användaren av systemet. Denna dokumentation måste innehålla all nödvändig information och säkerhetsanvisningar för operatören, användaren och, om tillämpligt, för servicepersonal som är auktoriserad av systemtillverkaren.

• Läs detta dokument innan du installerar produkten och behåll den under hela livslängden.

• Produkten måste vara lämplig för motsvarande tillämpningar och miljöförhållanden utan några begränsningar.
• Använd endast produkten för det avsedda ändamålet (→ Funktioner och egenskaper).

• Om bruksanvisningen eller teknisk data ej följs kan personskador och/eller skador på egendom uppstå.

• Tillverkaren åtar sig inget ansvar eller garanti för eventuella följder som orsakats av manipulering med produkten eller felaktig användning.

• Installation, elektrisk anslutning, montering, drift och underhåll av enheten måste utföras av kvalificerad personal som är godkänd av maskinoperatören.
• Skydda enheter och kablar mot skador.

WARNING

Synligt laserljus, Laserklass 2.

Användning av andra styranordningar eller -inställningar kan leda till farlig strålningsexponering. Näthinnan kan skadas.

▶ Titta inte in i laserstrålen!
▶ Sätt upp de bifogade dekalerna (varningsinformation laser) direkt i närheten av enheten.
▶ Beakta försiktighets- och varningsinformationen på produktetiketten.
▶ Använd den bifogade etiketten för försörjningskabeln.
▶ EN/IEC 60825-1 : 2007 och EN/IEC 60825-1 : 2014
Överensstämmer med 21 CFR 1040.10 förutom överensstämmelse med IEC 60825-1 Ed. 3., som beskrivs i Laser Notice No. 56, daterad 8 maj 2019.

Etikett för försörjningskabel

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45128 Essen

Produktmärkning

AVOID EXPOSURE

LASER LIGHT EMITTED

FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO BEAM

NE PAS REGARDER LE FAISCEAU

POWER / PUISSANCE

max. ≤ 4,0 mW

λ = 650 nm

PULSE/IMPULSION

≤ 1,3 ns

CLASS 2 LASER PRODUCT

APPAREIL LASER DE

CLASS 2

21 CFR PART 1040

IEC 60825-1:2014

3 Ändamålsenlig användning

Enheten detekterar kontinuerligt optiskt nivån och skapar utgångssignaler enligt parametreringen.

3.1 Användningsområden

• Den optiska nivågivaren detekterar medier inom mätområdet 20,0...1 000,0 cm. Dessa visas relativt till en definierad referensnivå.
• Den har en bakgrundsdämpning på >10...100 m.
• Det går att skapa 2 utgångssignaler enligt den inställda utgångsfunktionen.

Avståndet mellan givare och bakgrund måste begränsas till max. 100 m av kunden. I annat fall kan mätvärden bli missvisande → 5.1 Monteringsvillkor.

3.2 Begränsning i användningsområdet

• Enheten är lämpad för granulat, bulkmaterial och grumliga vätskor.
• Damm och ånga kan påverka kvaliteten på mätningen negativt.
• Enheten är inte lämpad för oljor och klara vätskor.

4 Funktion

4.1 Kopplingsfunktion

4.1.1 Hysteresfunktion

Utgångarna ändrar kopplingsstatus när de inställda kopplingsgränserna över- eller underskrids. Avständet mellan på- och frånslagspunkt är hysteresen. Hysteresen håller utgångens kopplingsstatus stabilt när mätvärdet fluktuerar kring kopplingsavständet.

Båda utgångarna (OUT1 och OUT2) kan ställas in som hysteresfunktion ( → 10.3.3 och → 10.3.6).

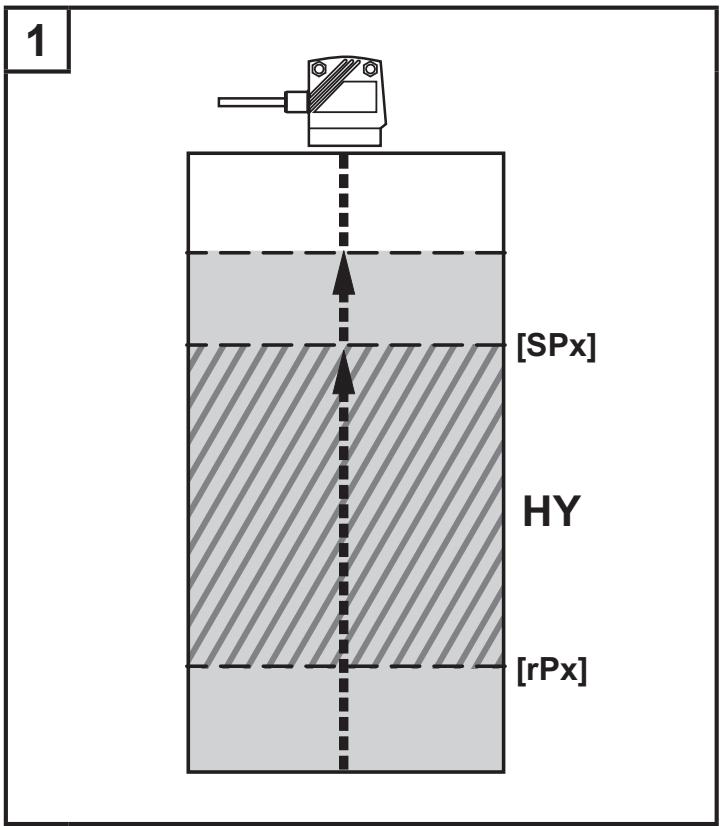

Exempel Hno

1. Vid utgångsfunktionen [Hno] kopplas utgången på när påslagspunkten [SPx] överskrids när nivån stiger.

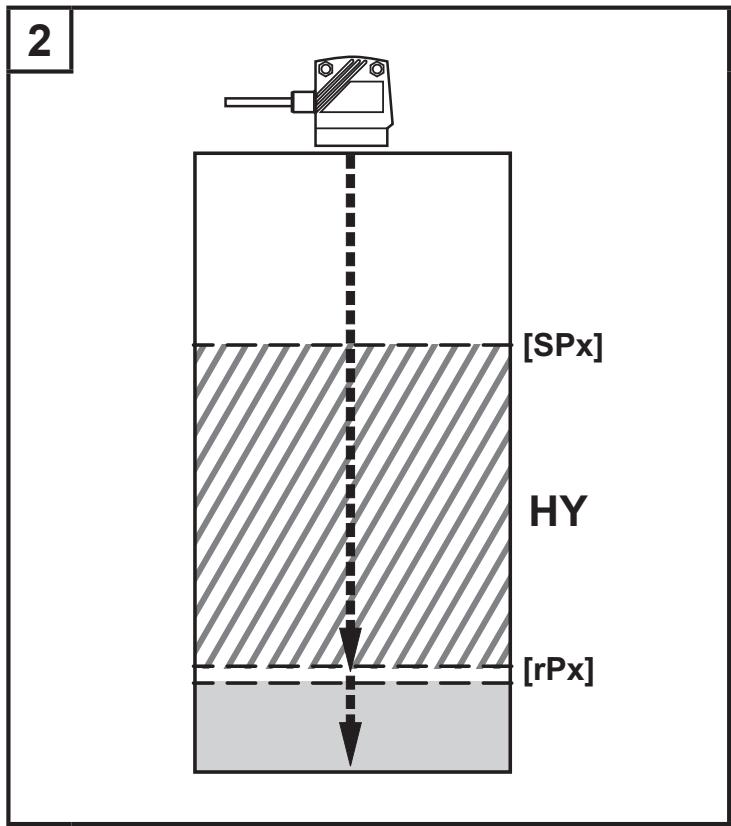

2. Om nivån sjunker igen, kopplar utgången tillbaka först när frånslagspunkten [rPx] underskrids. Frånslagspunkten [rPx] är mindre än påslagspunkten [SPx].

[SPx] = påslagspunkt; [rSPx] = frånslagspunkt; HY = hysteres

Om utgångsfunktionen [Hnc] har valts, är på- och frånslagspunkten förväxlade. Utgången kopplas från vid stigande nivå. Om nivån sjunker igen under [rPx], kopplas utgången på.

Utgångarnas kopplingsstatus

Utgångsfunktion	Nivå (L)	Kopplingsstatus
[Hno]	L > [SPx]	stängd
	L < [rPx]	öppen
[Hnc]	L > [SPx]	öppen
	L < [rPx]	stängd

4.1.2 Fönsterfunktion

Fönsterfunktionen tillåter övervakningen inom definierade gränser. Båda utgångarna (OUT1 och OUT2) kan ställas in som fönsterfunktion ( → 10.3.3 och → 10.3.6).

Kopplar när medium detekteras

Om mätvärdet rör sig mellan det nedre gränsvärdet [FLx] och det övre gränsvärdet [FHx] är utgången stängd (om [OUx] = [Fno]).

FE = f o n s t e r ; HY = hysteres*; [FHx] = övre gränsvärde ; [FLx] = n e d r e g r a n s v a r d e

Kopplar från när medium detekteras

Om mätvärdet rör sig mellan det nedre gränsvärdet [FLx] och det övre gränsvärdet [FHx] är utgången öppen (om [OUx] = [Fnc]).

FE = f o n s t e r ; HY = hysteres*; [FHx] = övre gränsvärde ; [FLx] = n e d r e g r a n s v a r d e

*På båda fönstergränserna är en kopplingshysteres vardera utförd. Denna kan inte konfigureras utan beror på avständ och mätfrekvens.

Utgångarnas kopplingsstatus

Utgångsfunktion	Nivå (L)	Kopplingsstatus
[Fno]	L < [FHx]	stängd
	L > [FLx]
	[FHx] < L < [FLx]	öppen
[Fnc]	L < [FHx]	öppen
	L > [FLx]
	[FHx] < L < [FLx]	stängd

Båda fönstergränserna ([SPx] och [rPx]) arbetar med en kopplingshysteres.
→ 4.1.1 Hysteresfunktion/exempel för utgångsfunktion [Hno]

4.2 Analogfunktion

En avståndsproportionell analogsignal kan matas ut på utgång 2 (OUT2) → 10.3.9 Skala mätområde (analogutgång).

4.2.1 Strömutgång

MEW = mätområdets slutvärde
I det inställda mätområdet ligger utgångssignalen mellan 4 och 20 mA.
Störningar signaleras fortfarande → 12 Felavhjälpning.

4.2.2 Spänningsutgång

MEW = mätområdets slutvärde
I det inställda mätområdet ligger utgångssignalen mellan 0 och 10 V.

4.3 Frånkopplings av lasern

Av säkerhets- och underhållskäl går det att koppla från enhetens laser övergående via ingången på pin 5.

Ingångssignal på pin 5	Laser
Low/ingen funktion	På
High	Av

4.4 IO-Link

Den här enheten har ett IO-Link-kommunikationsgränssnitt som gör det möjligt att direkt komma åt process- och diagnosdata. Dessutom går det att ställa in enhetens parametrar under pågående drift. För att använda enheten via IO-Link-gränssnittet behövs en IO-Link-Master.

Med en dator, passande IO-Link-mjukvara och en IO-Link-adapterkabel går det att skapa en kommunikation utanför den pågående driften.

De IODD:s som krävs för att konfigurera enheten, detaljerad information om processdatauppbyggnaden, diagnosinformation och parameteradresser samt all nödvändig information om den nödvändiga IO-Link-hård- och -mjukvaran finns på www.ifm.com.

4.4.1 Användning med IO-Link-Master

Enheten är kompatibel med IO-Link masterportklass A (typ A).

Beakta följande vid användning med IO-Link masterportklass B (typ B): Som standard är inte enheten kompatibel med masterportklass B (typ B). Pin 2 (OU2) och Pin 5 (IN1) används för tillverkarspecifika funktioner. Därigenom kan enhetens huvudspänning och den ökade spänningen (masterportklass B på pin 2/5) inte separeras galvaniskt.

Med följande konfigurationer kan enheten användas med masterportklass B:

• Ansluta enhet och IO-Link-Master via 3 ledningar: Anslut pin 1, 3 och 4 på enheten med IO-Link-Mastern (anslut inte pin 2 och 5).
• Ansluta enhet och IO-Link-Master via 4 ledningar: Deaktivera pin 2 (OU2) via IO-Link (inställning OU2 = "off") och pin 1, 2, 3 och 4 på enheten med IO-Link-Master (anslut inte pin 5).

4.4.2 Avancerade funktioner

Med hjälp av IO-Link blir fler mätuppgifter tillgängliga.

Objektreflektiviteten kan anropas via displayen och som processdatavärde (PDV) via IO-Link.

Objektreflektiviteten kan exempelvis användas för att identifiera nedsmutsning av givaren.

5 Montering

5.1 Monteringsvillkor

▶ Montera enheten så att mediet som skall detekteras befinner sig inom mätområdet 20,0...1000,0 cm.

Givarens entydiga område är fastställd till 100 m. Nivåer som befinner sig inom området > 10...100 m visas ej.

Reflekterande ytor i givarens direkta strålgång – även i området > 100 m – skall undvikas av kunden. I annat fall kan mätvärdena bli missvisande.

5.2 Monteringsplats

▶ Montera givaren så att de blir kvar ett avständ (D) på minst 20,0 cm mellan högsta möjliga nivå och givarens frontskiva.
Max. mätavständ (H) från givarens frontskiva fram till behållarens botten eller till den inlärda nivån är 10 m. Det går inte att ställa in en referenshöjd med ett större avständ.

D = min. mätavständ/död zon

H = max. mätavständ

5.3 Monteringstillbehör

Enheten levereras utan monteringstillbehör.

Exempel på monteringstillbehör	Art.nr.
Täckbricka O1D	E21133
Monteringssats E2D101 + E20938 + E20951	E21079
Monteringssats O1D, O2D (för rundprofil ∅ 12 mm)	E2D101
Rundprofil rak ∅ 12 mm/M10	E20938
Monteringssats O1D, O2D (för rundprofil ∅ 14 mm)	E2D111
Rundprofil rak ∅ 14 mm/M12	E20939
Enhet för montering och finjustering för laserutrustning O1D(för rundprofil eller yta, beroende på fastspänningscylinder)	E1D100

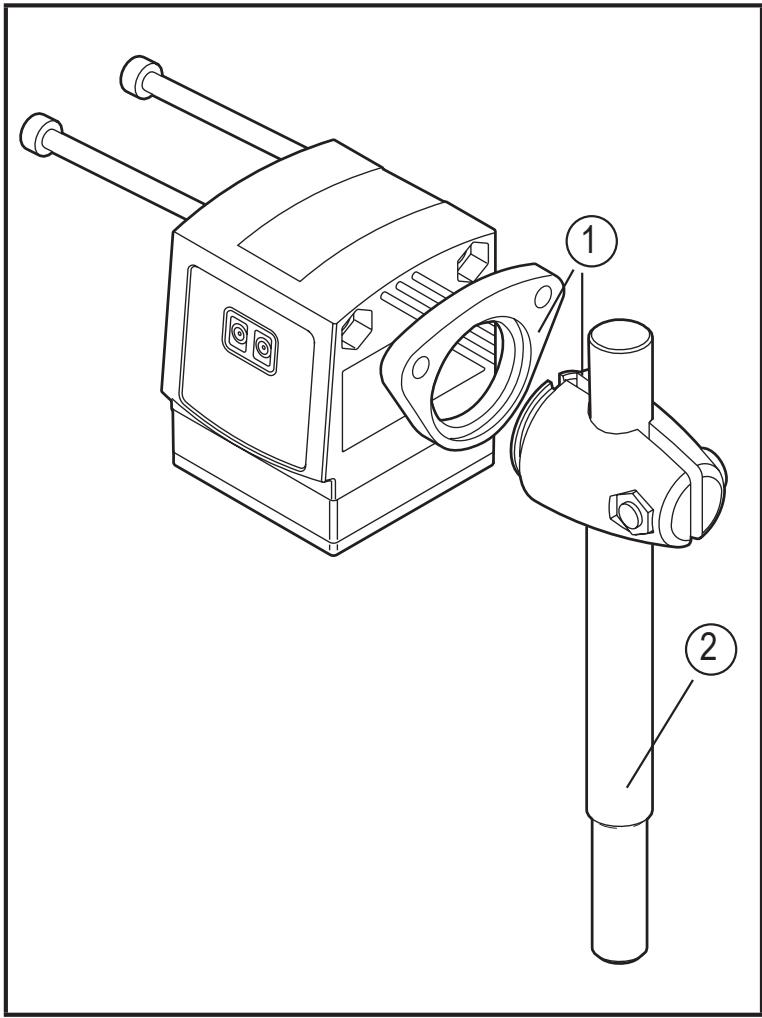

Monteringsexempel:

1: Monteringssats för rundcylinder ∅ 12 mm Art.nr. E2D101

2: Rundprofil rak ∅ 12 mm/M10 Art.nr. E20938

6 Elektrisk anslutning

Enheten får endast installeras av en behörig elektriker.

Följ de nationella och internationella föreskrifter som gäller för installation av elektrotekniska anläggningar.
▶ Säkerställ spänningsförsörjning enligt EN 50178, SELV, PELV.

▶ Koppla från spänningen till anläggningen.
▶ Anslut enheten enligt följande:

Ledarfärger i ifm-anslutningar med honkontakt:

1 = BN (brun), 2 = WH (vit), 3 = BU (blå), 4 = BK (svart), 5 = GR (grå).

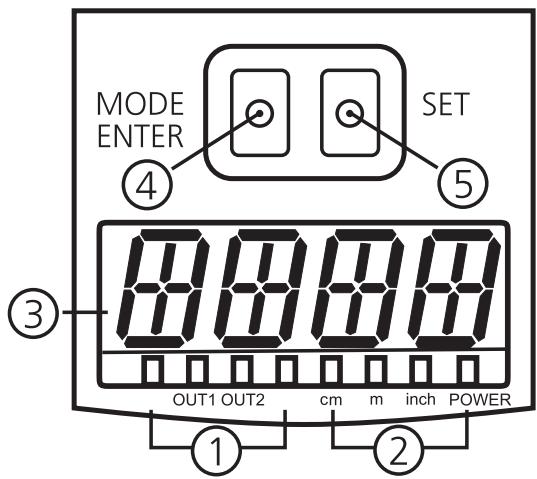

7 Manöver- och visningskomponenter

1:	4x lysdiod gul (två utan funktion)	Indikering av kopplingsstatusen; lyser, när respektive utgång är kopplad.
2:	4x lysdiod grön	Tänd lysdiod = power och inställd indikeringsenhet (cm, m, inch).
3:	Display med 4 alfanumeriska platser	Angivelse av uppmätt avstånd, parametrar och parametervärden.
4:	Programmeringsknapp [MODE/ENTER]	Välj parametrarna och bekräfta parametervärdena.
5:	Programmeringsknapp [SET]	Inställning av parametervärdena (kontinuerligt genom konstant tryckning, stegvis genom separata tryckningar).

SE

8 Meny

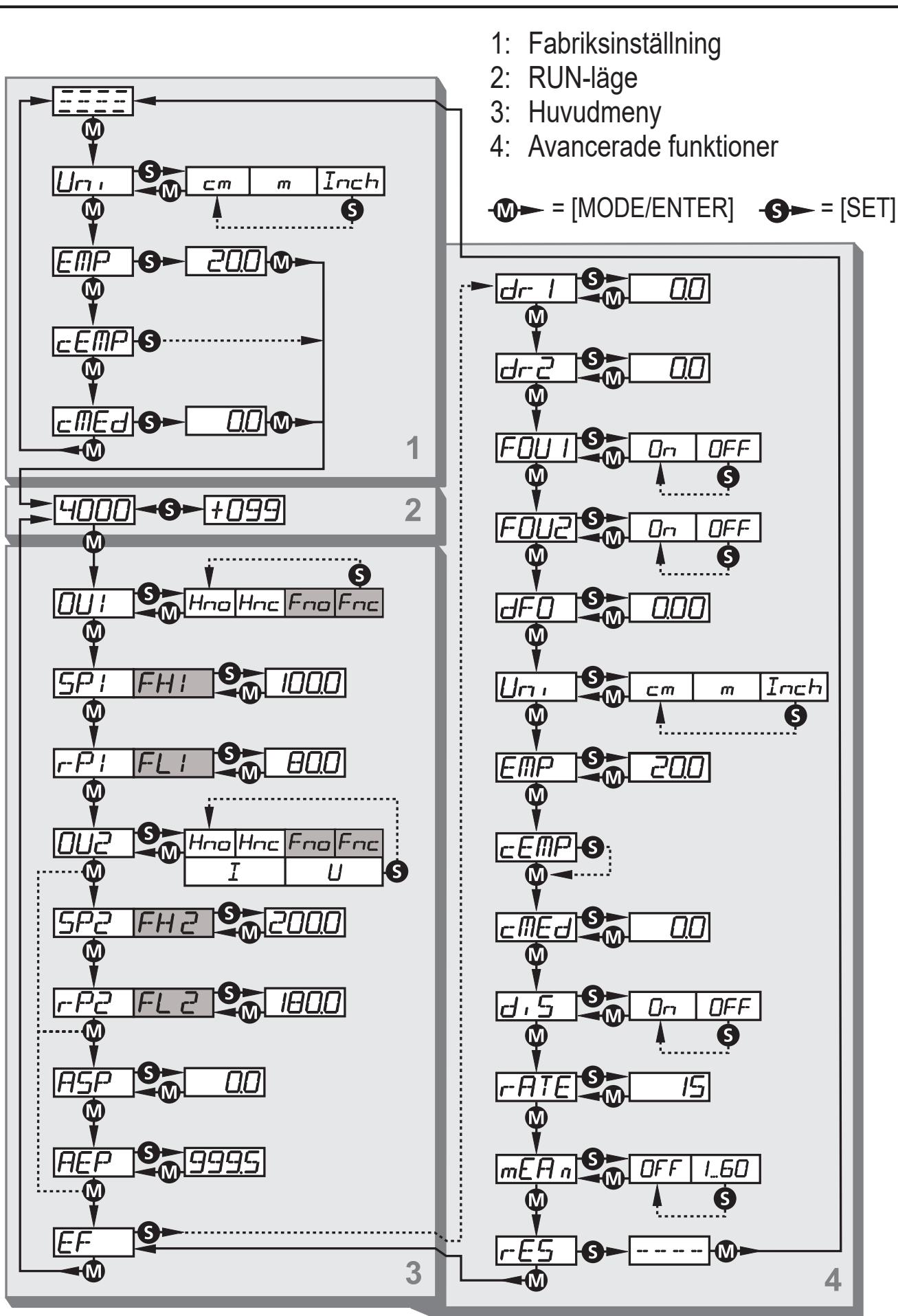

8.1 Menystruktur

8.2 Menyförklaring

Fabriksinställningarna finns i slutet av anvisningen ( → 14 Fabriksinställningar).

8.2.1 Inställning för applikationen

Urr	Inställning av indikeringsenheten Val av måttenhet för [SP1], [SP2], [ASP], [AEP] Valmöjligheter:[cm] [m] [Inch] → 10.3.1 Välja indikeringsenhet
EMP	Fri inmatning av behållarhöjdenOm behållarens höjd är känd kan denna anges utan att enheten måste vara monterad. Det angivna avståndet används som referensnivå. Det går att välja avständ på 20,0...999,5 cm. → 10.2.1 Fri inmatning av behållarhöjden
cEMP	Genomföra tomkalibrering Botten på en tom behållare kan läras in som referensnivå. → 10.2.2 Genomföra tomkalibrering.
cMED	Kalibrering till referensnivån Den aktuella nivån i en delvis fylld behållare kan anges som siffervärde. Utifrån detta beräknas den framtida referensnivån. → 10.2.3 Genomföra kalibrering till referensnivån

8.2.2 Huvudmeny

OU1	Konfiguration för utgång 14 kopplingsfunktioner kan ställas in:[Hno], [Hnc], [Fno], [Fnc] → 10.3.3 Konfigurera OUT1
SP1FH1	Kopplingspunkt för fönster- och hysteresfunktion OUT1 Hysteresfunktion Övre gränsvärde, då utgången ändrar sin kopplingsstatus ihysteresfunktionen (medium närmare/längre än inställt avständ).• [SP1] är påslagspunkten, när [OU1] = [Hno]• [SP1] är frånslagspunkten, när [OU1] = [Hnc]. → 10.3.4 Ställa in kopplingspunkter för hysteresfunktion OUT1 Fönsterfunktion[FH1] är det övre gränsvärdet, då utgången ändrar sin kopplingsstatus ifönsterfunktionen, när [OU1] = [Fno] eller [Fnc]. → 10.3.5 Ställa in kopplingspunkter för fönsterfunktion OUT1
r-P1FL1	Frånslagspunkt för fönster- och hysteresfunktion 1[rP1 / FL1] måste ställas in separat från [SP1 / FH1]. [rP1 / FL1] < [SP1 / FH1] Hysteresfunktion Nedre gränsvärde, då utgången ändrar sin kopplingsstatus ihysteresfunktionen (medium närmare/längre än inställt avständ).• [rP1] är frånslagspunkten, när [OU1] = [Hno].• [rP1] är påslagspunkten, när [OU1] = [Hnc]. → 10.3.4 Ställa in kopplingspunkter för hysteresfunktion OUT1 Fönsterfunktion[FL1] är det nedre gränsvärdet, då utgången ändrar sin kopplingsstatus ifönsterfunktionen, när [OU1] = [Fno] eller [Fnc]. → 10.3.5 Ställa in kopplingspunkter för fönsterfunktion OUT1
OU2	Konfiguration för utgång 2 Det går att ställa in 4 kopplingsfunktioner och 2 analogsignaler:[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.3.6 Konfigurera OUT2
SP2FH2	Kopplingspunkt för fönster- och hysteresfunktion OUT2 Hysteresfunktion Övre gränsvärde, då utgången ändrar sin kopplingsstatus ihysteresfunktionen (medium närmare/längre än inställt avständ).• [SP2] är påslagspunkten, när [OU2] = [Hno].• [SP2] är frånslagspunkten, när [OU2] = [Hnc]. → 10.3.7 Ställa in kopplingspunkter för hysteresfunktion OUT2 Fönsterfunktion[FH2] är det övre gränsvärdet, då utgången ändrar sin kopplingsstatus ifönsterfunktionen, när [OU2] = [Fno] eller [Fnc]. → 10.3.8 Ställa in kopplingspunkter för fönsterfunktion OUT2
r-P2FL2ASP	Frånslagspunkt för fönster- och hysteresfunktion OUT2[rP2 / FL2] måste ställas in separat från [SP2 / FH2]. [rP2 / FL2] < [SP2 / FH2] Hysteresfunktion Nedre gränsvärde, då utgången ändrar sin kopplingsstatus ihysteresfunktionen (medium närmare/längre än inställt avständ).• [rP2] är frånslagspunkten, när [OU2] = [Hno].• [rP2] är påslagspunkten, när [OU2] = [Hnc]. → 10.3.7 Ställa in kopplingspunkter för hysteresfunktion OUT2 Fönsterfunktion[FL2] är det nedre gränsvärdet, då utgången ändrar sin kopplingsstatus ifönsterfunktionen, när [OU2] = [Fno] eller [Fnc]. → 10.3.8 Ställa in kopplingspunkter för fönsterfunktion OUT2 Analogstartpunkt Mätvärde som anges vid 4 mA/0 V. [ASP] är endast aktiv, när [OU2] = [I] eller [U]. → 10.3.9 Skala mätområde (analogutgång)
AEP	Analogslutpunkt Mätvärde som anges vid 20 mA/10 V. [AEP] är endast aktiv, när [OU2] = [I] eller [U]. → 10.3.9 Skala mätområde (analogutgång)

8.2.3 Avancerade funktioner

EF	Avancerade funktioner Trycker man [SET] öppnas undermenyn "Avancerade funktioner"→ 10.4 Avancerade funktioner
dr-1dr-2	Fördröjningstid för kopplingsutgångarna[drx] = Avstängningsfördröjning. Utgången ändrar sin kopplingsstatus först när fördröjningstiden har gått. Om kopplingshändelsen inte är kvar längre när fördröjningstiden har gått,ändras inte utgångens kopplingsstatus. → 10.4.1 Ställa in fördröjningstid för kopplingsutgångar
FOU1FOU2	Felsvar för kopplingsutgångarna Med [FOUx] definieras egenskaperna för [OUx] vid ett internt fel. [FOUx] = [ON] Kopplingsutgången är kopplad eller matas analogvärde 20 mA/10 V ut. [FOUx] = [OFF] Kopplingsutgången är inte kopplad eller matas analogvärde 4 mA/0 V ut. → 10.4.2 Bestämma egenskaper för utgångar vid fel
dFo	Fördröjningstid efter tappad signal Det går att ställa in en fördröjningstid för kopplingsegenskaperna för OUT1 och OUT2 på 0...5 s. Felsituationer kan döljas under en kort tid. Vid [0] är inte fördröjningstiden aktiv. → 10.4.3 Ställa in fördröjningstid efter signalförlust
d,5	Ställa in indikeringen2 inställningar kan väljas: [ON], [OFF]. → 10.3.2 Ställa in indikering.
r-ATE	Inställning av mätfrekvensen Mätfrekvensen anger den tidslängd, efter vilken senast ett nytt mätresultat finns och utgångarna uppdateras. → 10.4.4 Ställa in mätfrekvens
mEAr7	Inställning av medelvärdesfiltret Medelvärdesfiltret döljer variationer av nivån under den inställda tidsperioden. Mätresultaten för den här tidsperioden anges som medelvärde och har motsvarande verkan på kopplingsstatusen. Därefter börjar ny beräkning av medelvärde. Inställningsområde från [OFF] och 1...60 s. → 10.4.6 Ställa in medelvärdesfilter
r-ES	Återställa fabriksinställning→ 10.4.7 Återställa alla parametrar till fabriksinställning

9 Idrifttagning

• ▶ Kontrollera att enheten fungerar säkert efter montering, elektrisk anslutning och parametrering.

  ▷ Vid korrekt idrifttagning visas avståndet till nivån.

→ 10.2 Ange referensnivå (enhet med fabriksinställning).

Livslängd för en laserdiod: 50 000 timmar.

10 Parametrering

Under parametreringen är enheten internt kvar i arbetsläge. Den utför sina övervakningsfunktioner med bestående parametrar tills förändringen är avslutad.

Om enheten har fabriksinställning, måste först referensnivån ställas in, i annat fall är inte enheten driftklar. → 10.2 Ange referensnivå (enhet med fabriksinställning)

Parametrering är även möjligt via IO-Link-gränssnittet → 4.4 IO-Link.

10.1 Parametrering allmänt

10.1.1 Inställning av parametervärdet

Ställ in indikeringsenheten [Uni] innan värdena för parametrarna fastställs. Vid ändring av indikeringsenheten i efterhand kan avrundningsfelförfalska de inställda värdena vid den interna omräkningen → 10.3.1 Välja indikeringsenhet

1	Välj parameter ▶ Tryck på [MODE/ENTER] tills den önskade parametern visas på displayen.	➔
2	Ställa in parametervärde ▶ Tryck på [SET] och håll intryckt. ▷ Det aktuella parametervärdet visas blinkande under 5 s. ▶ Öka inställningsvärdet stegvis genom separata tryckningar eller kontinuerligt genom konstant tryckning.	➔
	Minska värdet: Låt indikeringen löpa fram till maximalt inställningsvärde. Därefter startar genomgången igen från lågsta värdet inställningsvärdet.
3	Bekräfta parametreringsvärde ▶ Tryck kort på [MODE/ENTER]. ▷ Parametern visas igen, den nya parametervärdet är verksamt.	➔	SP I
4	Ställa in ytterligare parameter ▶ Börja med steg 1 igen.
5	Avsluta parametrering ▶ Vänta 15 s eller tryck på [MODE/ENTER]. ▷ Det aktuella mätvärdet visas.

10.1.2 Växla från menynivå 1 till menynivå 2

▶ Tryck på [MODE/ENTER] så många gånger tills [EF] visas.	➡
▶ Tryck kort på [SET]. ▷ Första parametern i undermenyn visas (här: [dr1]).	➡

10.1.3 Elektroniskt lås

För att förhindra felaktiga inmatningar av misstag går det att låsa enheten elektroniskt. Vid fabriksinställning är inte enheten låst.

Låsa ▶ Se till att enheten är i normalt arbetsläge. ▶ Håll [MODE/ENTER] + [SET] intryckt tills [Loc] visas. ▷ Enheten är låst.
Angivelsen [Loc] visas kort om man försöker att ändra parametervärden på den låsta enheten under driften.
Låsa upp ▶ Håll [MODE/ENTER] + [SET] intryckt tills [uLoc] visas. ▷ Enheten är upplåst.

Timeout

Om man inte trycker på någon knapp under 15 s när inställningen utförs, återgår enheten till Run-läget med oförändrade värden.

10.2 Ange referensnivå (enhet med fabriksinställning)

Med fabriksinställning är inte enheten driftklar. Först måste referensnivån ställas in. Först efter detta är den fullständiga parametreringsmenyn tillgänglig.

Det finns tre tillvägagångssätt för att definiera referensnivån.

10.2.1 Fri inmatning av behållarhöjden

Om behållarens höjd (avständ för frontskivan på O1D till behållarens botten) är känd, kan denna anges utan att enheten måste vara monterad. Det angivna avståndet används som referensnivå.

1

▶ Lägg på driftspänning.> ▷ Den initiala angivelsen visas.

2	▶ Tryck på [MODE/ENTER] tills [EMP] visas.
3	▶ Tryck på [Set] och håll intryckt tills det förinställda värdet visas blinkande. ▶ Efter 5 s kan inställningsvärdet ställas in stegvis genom separata tryckningar eller fortlöpande genom konstant tryckning.
	Värdet ökas fortlöpande. Om det skall minskas: Låt indikeringen löpa fram till maximalt inställningsvärde. Därefter startar genomgången igen från lägsta värdet inställningsvärdet.
4	▶ Bekräfta med [MODE/ENTER].

10.2.2 Genomföra tomkalibrering

Botten på en tom behållare kan läras in som referensnivå.

1	▶ Lägg på driftspänning.> Den initiala angivelsen visas.
2	▶ Tryck på [MODE/ENTER] tills [cEMP] visas.
3	▶ Tryck på [Set] och håll intryckt tills [cEMP] visas blinkande.		[IMAGE]

4

▷ Efter 5 s visas [WAIT] när mätningen genomförs. ▷ [donE] visar att det nya inställningsvärdet har sparats. Om inlärningen har misslyckats visas kort orsaken och därefter [FAIL]. Den nya referenspunkten avvisas.

10.2.3 Genomföra kalibrering till referensnivån

Den aktuella nivån i en delvis fylld behållare kan anges som siffervärde. Utifrån detta beräknas referensnivån.

1	▶ Lägg på driftspänning.> Den initiala angivelsen visas.
2	▶ Tryck på [MODE/ENTER] tills [cMEd] visas.
3	▶ Tryck på [Set] och håll intryckt tills angivelsen blinkar. ▶ After 5 s kan inställningsvärdet ställas in stegvis genom separata tryckningar eller fortlöpande genom konstant tryckning.
	Värdet ökas fortlöpande. Om det skall minskas: Låt indikeringen löpa fram till maximalt inställningsvärde. Därefter startar genomgången igen från lägsta värdet inställningsvärdet.
4	▶ Bekräfta med [MODE/ENTER]. ▷ [WAIT] visas när mätningen genomförs. ▷ [donE] visar att det nya inställningsvärdet har sparats. Om kalibreringen har misslyckats visas kort orsaken och därefter [FAIL]. Den nya referenspunkten avvisas.	→ WAIT↓dor7E

10.2.4 Kalibreringen misslyckades

Om kalibreringen misslyckades visas kort orsaken ([++, [- -], [nEAr], [Far], [bAd], [dEEP]), därefter [FAIL]. Den nya referenspunkten avvisas.

Indikering	Möjlig orsak
[++]	för mycket ljus, t.ex. speglande yta
[- -]	för lite ljus, inget medium
[nEAr]	Nivå underskrider min. mätavstånd < 20,0 cm
[Far]	Nivå överskrider max. mätavstånd > 1000,0 cm
[bAd]	Mätningen har för mycket störningar
[dEEP]	Referensnivå > 1000,0 cm

10.2.5 Inlärning av referensnivån lyckades

Parametervärden ([SPx / FHx], [rPx / FLx], [ASP], [AEP]), vilka inte kan utföras tillsammans med den nya referensnivån som har lärts in, beräknas om baserat på det ändrade mätområdet.

10.3 Parametrering grundinställningar

10.3.1 Välja indikeringsenhet

Ställ in [Uni] innan värdena för parametrarna [SPx / FHx], [ASP], [AEP] bestäms. Vid ändring av indikeringsenheten i efterhand kan avrundningsfelförfalska de inställda värdena vid den interna omräkningen. ▶ Gå till [EF]. ▶ Välj [Uni] och ställ in måttenheten. Välja måttenhet:[cm], [m], [Inch] ▶ Bekräfta med [MODE/ENTER]. ▷ Den valda enheten visas med grön lysdiod på displayen.

EFUnn

10.3.2 Ställa in indikering

▸ ▶ Gå till [EF].▸ ▶ Välj [diS] och gör inställningarna.2 inställningar kan väljas:[ON] = mätvärdesvisningen är påkopplad i Run-läget. Mätvärdesuppdatering var 600:e ms[OFF] = mätvärdesvisningen är fränkopplad i Run-läget. Trycker man på en knapp visas det aktuella mätvärdet 15 s. Mätvärdetsuppdatering berör endast indikering. Den har ingen effekt på utgångarna.▸ ▶ Bekräfta med [MODE/ENTER]. Lysdioderna är aktiva även när visningen är avstängd.

EFd, S

10.3.3 Konfigurera OUT1

▶ Välj [OU1] och ställ in kopplingsfunktionerna. Kopplingsfunktioner:[Hno] = hysteresfunktion/normally open (slutande)[Hnc] = hysteresfunktion/normally closed (brytande)[Fno] = fönsterfunktion/normally open (slutande)[Fnc] = fönsterfunktion/normally closed (brytande) ▶ Bekräfta med [MODE/ENTER].

OU 1

10.3.4 Ställa in kopplingspunkter för hysteresfunktion OUT1

▶ Under [OU1] väljs utgångsfunktionen [Hno] eller [Hnc].	OU 1
▶ Bekräfta med [MODE/ENTER].	SP 1
▶ Välj [SP1] och ställ in kopplingspunkten.	r-P 1
▶ Bekräfta med [MODE/ENTER].
▶ Välj [rP1] och ställ in frånslagspunkten.
▶ Bekräfta med [MODE/ENTER].

10.3.5 Ställa in kopplingspunkter för fönsterfunktion OUT1

▶ Under [OU1] väljs utgångsfunktionen [Fno] eller [Fnc].	OU I
▶ Bekräfta med [MODE/ENTER].	FH I
▶ Välj [FH1] och ställ in övre gränsvärdet.	FL I
▶ Bekräfta med [MODE/ENTER].
▶ Välj [FL1] och ställ in nedre gränsvärdet.
▶ Bekräfta med [MODE/ENTER].

10.3.6 Konfigurera OUT2

▶ Välj [OU2]. ▶ Ställa in kopplingsfunktioner eller analogsignaler:• [Hno] = hysteresfunktion/normally open (slutande)• [Hnc] = hysteresfunktion/normally closed (brytande)• [Fno] = fönsterfunktion/normally open (slutande)• [Fnc] = fönsterfunktion/normally closed (brytande)• [I] = strömutgång analog 4...20 mA• [U] = spänningsutgång analog 0...10 V ▶ Bekräfta med [MODE/ENTER].

OU2

10.3.7 Ställa in kopplingspunkter för hysteresfunktion OUT2

▶ Under [OU2] väljs utgångsfunktionen [Hno] eller [Hnc].	OU2
▶ Bekräfta med [MODE/ENTER].	SP2
▶ Välj [SP2] och ställ in kopplingspunkten.	r-P2
▶ Bekräfta med [MODE/ENTER].
▶ Välj [rP2] och ställ in fränslagspunkten.
▶ Bekräfta med [MODE/ENTER].

10.3.8 Ställa in kopplingspunkter för fönsterfunktion OUT2

▶ Under [OU2] väljs utgångsfunktionen [Fno] eller [Fnc].	OU2
▶ Bekräfta med [MODE/ENTER].	FH2
▶ Välj [FH2] och ställ in övre gränsvärdet.	FL2
▶ Bekräfta med [MODE/ENTER].
▶ Välj [FL2] och ställ in nedre gränsvärdet.
▶ Bekräfta med [MODE/ENTER].

10.3.9 Skala mätområde (analogutgång)

▶ Välj under [OU2] [I] eller [U]. ▶ Bekräfta med [MODE/ENTER]. ▶ Välj [ASP] och ställ in "analog startpunkt". Med [ASP] bestäms vid vilket mätvärde utgångssignalen är 4 mA/0 V. ▶ Bekräfta med [MODE/ENTER]. ▶ Välj [AEP] och ställ in "analogslutpunkt Med [AEP] bestäms vid vilket mätvärde utgångssignalen är 20 mA/10 V. Den kan också väljas så att den ligger före [ASP]. Med detta kan en fallande flank utföras. ▶ Bekräfta med [MODE/ENTER]. Minimiavstånd mellan [ASP] och [AEP]: 10,0 cmOm minimiavståndet underskrids visas felmeddelandet "SIZE".

OU2ASPAEP

10.4 Avancerade funktioner

10.4.1 Ställa in fördröjningstid för kopplingsutgångar

▶ Välj [EF]. ▶ Tryck på [SET] för att växla till menyn [EF]. ▶ Välja parameter med [MODE/ENTER]:[drx] = avstängningsfördröjning ▶ Ställa parametervärde med [SET]:Inställningsområde [s]: 0/0,1...5 s i steg på 0,1 s(0 = fördröjningstid är ej aktiv) ▶ Bekräfta med [MODE/ENTER].

10.4.2 Bestämma egenskaper för utgångar vid fel

▶ Välj [EF]. ▶ Tryck på [SET] för att växla till menyn [EF]. ▶ Välj [FOUx]. ▶ Ställa parametervärde med [SET]:• [ON] = utgången kopplar vid fel eller anges analogvärde 20 mA/10 V.• [OFF] = utgången kopplar tillbaka vid fel eller anges analogvärde 4 mA/0 V. ▶ Bekräfta med [MODE/ENTER].

10.4.3 Ställa in fördröjningstid efter signalförlust

▶ Välj [EF]. ▶ Tryck på [SET] för att växla till menyn [EF]. ▶ Välj [dFo]. ▶ Ställa parametervärde med [SET]:Inställningsområde [s]:0,0...1,0...5,0. ▶ Bekräfta med [MODE/ENTER].

10.4.4 Ställa in mätfrekvens

▶ Välj [EF]. ▶ Tryck på [SET] för att växla till menyn [EF]. ▶ Välj [RATE]. ▶ Tryck på [SET] tills förinställt mätfrekvensvärde blinkar. ▶ Mata in värde stegvis genom separata tryckningar på [SET]. ▶ Bekräfta med [MODE/ENTER].> [RATE] visas på displayen igen.

10.4.5 Tabell reproducerbarhet och noggrannhet

Värden för mätfrekvens 15 Hz, extern belysning max. 40 klx*

Avständi [cm]	Reproducerbarhet		Noggrannhet
	vit90 % remission	grå18 % remission	vit90 % remission	grå18 % remission
20,0...100,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
100,0...200,0	± 0,5 cm	± 0,8 cm	± 1,5 cm	± 1,8 cm
200,0...400,0	± 1,6 cm	± 1,9 cm	± 2,5 cm	± 3,0 cm
400,0...600,0	± 2,4 cm	± 3,3 cm	± 3,5 cm	± 4,5 cm
600,0...1000,0	± 5,0 cm	—	± 6,5 cm	—

Värden för mätfrekvens 15 Hz, extern belysning 40...100 klx*

Avständi [cm]	Reproducerbarhet		Noggrannhet
	vit90 % remission	grå18 % remission	vit90 % remission	grå18 % remission
20,0...200,0	± 1,4 cm	± 1,4 cm	± 2,4 cm	± 2,4 cm
200,0...400,0	± 2,5 cm	± 3,0 cm	± 3,5 cm	± 4,0 cm
400,0...600,0	± 3,1 cm	± 4,5 cm	± 4,1 cm	± 5,5 cm
600,0...1000,0	± 6,0 cm	—	± 7,0 cm	—

Värden för mätfrekvens 1 Hz, extern belysning max. 40 klx*

Avständi [cm]	Reproducerbarhet		Noggrannhet
	vit90 % remission	grå18 % remission	vit90 % remission	grå18 % remission
20,0...100,0	± 0,40 cm	± 0,45 cm	± 1,4 cm	± 1,5 cm
100,0...200,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
200,0...400,0	± 1,35 cm	± 1,4 cm	± 2,3 cm	± 2,4 cm
400,0...600,0	± 1,9 cm	± 2,1 cm	± 2,9 cm	± 3,1 cm
600,0...1000,0	± 3,7 cm	—	± 4,7 cm	—

Värden för mätfrekvens 1 Hz, extern belysning 40...100 klx*

Avständi [cm]	Reproducerbarhet		Noggrannhet
	vit90 % remission	grå18 % remission	vit90 % remission	grå18 % remission
20,0...200,0	± 1,0 cm	± 1,0 cm	± 2,0 cm	± 2,0 cm
200,0...400,0	± 1,8 cm	± 1,9 cm	± 2,8 cm	± 2,9 cm
400,0...600,0	± 2,3 cm	± 2,7 cm	± 3,3 cm	± 3,7 cm
600,0...1000,0	± 3,8 cm	—	± 4,8 cm	—

* Avkänningsbredd på svart (6 % remission) ≤ 400,0 cm.

Värdena gäller för:

- kontanta miljöförhållanden (23 °C/960 hPa)

- min. påkopplingstid på 10 minuter.

10.4.6 Ställa in medelvärdesfilter

▶ Välj [EF]. ▶ Tryck på [SET] för att växla till menyn [EF]. ▶ Välj [mEAn] ▶ Ställa parametervärde med [SET]:Inställningsområde [s]:1...60 [OFF] = medelvärdesfilter ej aktivt ▶ Bekräfta med [MODE/ENTER].

EFmEAn

10.4.7 Återställa alla parametrar till fabriksinställning

▶ Välj [EF]. ▶ Tryck på [SET] för att växla till menyn [EF]. ▶ Välj [rES] ▶ Tryck på [SET] och håll intryckt tills [----] visas. ▶ Bekräfta med [MODE/ENTER]. ▷ Enheten går tillbaka till fabriksinställning. ▷ Den initiala angivelsen visas på displayen.

EFr-ES= = = = =

11 Drift

11.1 Driftlägen

11.1.1 Run-läge

Run-läget motsvarar det normala arbetsläget.

Efter att försörjningsspänningen har kopplats på är enheten i run-läge. Den utför övervakningsfunktionerna och skapar utgångssignaler enligt de inställda parmetrarna.

Displayen visar den aktuella nivån (relativt till referensnivån), gula LED:s signalerar kopplingsstatus för utgångarna.

11.1.2 Display-läge

Angivelse av parametrarna och de inställda parametervärdena.

▶ Tryck kort på [MODE/ENTER].

▷ Enheter går över till display-läge. Internt förblir den i arbetsläget. Det går att läsa av de inställda parametervärdena:

▶ För att bläddra genom parametrarna, tryck kort på [MODE/ENTER].
▶ För att visa hithörande parametervärde, tryck kort på [SET].

▷ Efter 15 s går enheten tillbaka till run-läge.

11.1.3 Objektreflektivitet

Angivelse av objektreflektiviteten:

▶ Tryck på [SET] från run-läget.

▷ Enheten visar ett orienteringsvärde för objektreflektiviteten (t.ex. motsvarar +100 ett vitt objekt, +020 motsvarar ett grått objekt).

11.1.4 Programmeringsläge

Inställning av parametervärdena → 10.1 Parametrering allmänt.

12 Felavhjälpning

Display	Möjliga orsaker	Kopplingsutgång				Strömutgång
		Hno	Hnc	Fno	Fnc	AEP< ASP	ASP< AEP
----	Initial angivelse Referensnivå ej inlärd	OFF	Ej aktiv				3,5 mA
++	för mycket ljus, t.ex. speglande yta	Beroende på inställningar FOU1/FOU2 FOU = [ON]: Kopplingsutgång kopplad eller analogvärde = 20,5 mA/10 V FOU = [OFF]: Kopplingsutgång frånkopplad eller analogvärde = 3,5 mA/0 V
--	för lite ljus, inget medium
near	Nivå < 20 cm
far	Nivå > 999,5 cm
Errp	Rimlighet (t.ex. medium för snabbt)
LoFF	Laser frånkopplad
----	För låg fyllning. Nivån underskrider den inlärda referensnivån	OFF	ON	OFF	ON	20,5 mA 10 V	3,5 mA 0 V
SC1	Kortslutning kanal 1
SC2	Kortslutning kanal 2					[SC2] eller [SC] endast aktiv när OUT2 är konfigurerad som kopplingsutgång.
SC	Kortslutning kanal 1 och 2
Display	IO-Link-processvärde		IO-Link-enhet status *)
	Nivå *)	Objektreflektivitet *)
----	NoData	Normal drift	Functional Check
++		OL	Out-of-Specification
--		UL
near	OL	NoData
far	UL
Errp	Senast giltiga mätvärde
LoFF	NoData		Device is operating properly
----	UL	Normal drift
SC1	IO-Link störning
SC2	Normal drift		Functional Check
SC	IO-Link störning

*) se enhetsrelaterad IODD

13 Underhåll, reparation, avfallshantering

Endast tillverkaren får reparera defekta givare.

▶ Håll enhetens frontskiva fri från föroreningar.
▶ Avfallshantera enheten miljövänligt enligt giltiga nationella bestämmelser efter användningen.

14 Fabriksinställningar

Vid fabriksinställning visas inte parametreringsmenyn fullständigt. Endast parametervärdena [Uni], [EMP], [cEMP], [cMED] kan ställas in. Efter referensnivån har ställts in är hela parametreringsmenyn åtkomlig.

Parametrar	Inställningsområde	Fabriksinställning	Egen inställning
Uni	cm, m, inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 / FH1 [cm]	20...999,5	100
rP1 / FL1 [cm]	20...999,5	80
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 / FH2 [cm]	20,0...999,5	200
rP2 / FL2 [cm]	20,0...999,5	180
ASP [cm]	20...999,5	0
AEP [cm]	20...999,5	979,5
dr1 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
dFO [s]	0...0,1...5	0,2
EMP [cm]	20,0...999,5	20,0
cMEd [cm]	20,0...999,5	—
diS	ON ; OFF	ON
RATE [Hz]	1...33	15
mEAn [s]	OFF; 1...60	OFF

Tekniska data och mer information finns på www.ifm.com
