KULLANIM KILAVUZU O1D300 IFM

CE

Kullanma talimatları Optik seviye sensörü

O1D300

İçerik

1 Ön bilgi....4

1.1 Kullanılan semboller 4
1.2 Kullanılan uyarı işaretleri ....4

2 Güvenlik talimatları 4

3 Fonksiyon ve özellikler....6

3.1 Uygulama alanları....6
3.2 Uygulama sahasının sınırlandırılması 6

4 Fonksiyon 6

4.1 Anahtarlama fonksiyonu 6

4.1.1 Histerezis fonksiyonu....6
4.1.2 Pencere fonksiyonu 8

4.2 Analog fonksiyon 9

4.2.1 Akım çıkışı 9
4.2.2 Voltaj çıkışı....10

4.3 Lazeri kapatmak 10
4.4 IO-Link 10

4.4.1 IO-Link-Master ile çalışma.... 11
4.4.2 Artırılmış fonksiyonlar 11

5 Kurulum 12

5.1 Kurulum koşulları 12

5.2 Konum 12
5.3 Montaj aksesuarları 13

6 Elektriksel bağlantı....14
7 Çalışma ve gösterge elemanları 15
8 Menü....16

8.1 Menü yapısı 16
8.2 Menünün açıklaması 17

8.2.1 Fabrika ayarı....17
8.2.2 Ana menü 17
8.2.3 Artırılmış fonksiyonlar 19

9 Kurulum 20

10 Parametre ayarı....20
10.1 Genel parametre ayarı....20

10.1.1 Parametre değerinin ayarı 20
10.1.2 Menü seviye 1' den menü seviye 2' ye geçiş....21
10.1.3 Elektronik kilit....22

10.2 Referans seviyesini girmek (birim teslimatta) 22

10.2.1 Tank yüksekliğinin serbest seçimi....22
10.2.2 Temel boş durum öğretmeyi yapın 23
10.2.3 Ayarı referans seviyesine göre yapın 24
10.2.4 Başarısız ayarlama....25
10.2.5 Referans seviyesinin başarılı ayarı....25

10.3 Temel ayarların konfigürasyonu....25

10.3.1 Gösterge birimi seçimi 25
10.3.2 Gösterge ayarı....26
10.3.3 OUT1' i konfigüre edin 26
10.3.4 Histerezis fonksiyonu OUT1 için anahtarlama noktaları ayarı......26
10.3.5 Pencere fonksiyonu OUT1 için anahtarlama noktaları ayarı ......26
10.3.6 OUT2' yi konfigüre edin 27
10.3.7 Histerezis fonksiyonu OUT2 için anahtarlama noktaları ayarı......27
10.3.8 Pencere fonksiyonu OUT2 için anahtarlama noktaları ayarı ......27
10.3.9 Ölçme aralığının ölçeklenmesi (analog çıkış)......27

10.4 Artırılmış fonksiyonlar 28

10.4.1 Anahtarlama çıkışları için gecikme zamanının ayarı ......28
10.4.2 Dahili bir hata durumunda çıkışların cevabı 28
10.4.3 Sinyal kaybından sonraki gecikme zamanının ayarı ......28
10.4.4 Örnekleme frekansı ayarı 28
10.4.5 Tekrarlanabilirlik ve doğruluk tablosu....29
10.4.6 Filtre ayarı....30
10.4.7 Tüm ayarları fabrika ayarlarına döndürmek....30

11 Çalışma....31

11.1 Çalışma modları 31

11.1.1 Run-durumu....31
11.1.2 Gösterge modu 31
11.1.3 Cisim yansıtcılığı 31
11.1.4 Programlama modu ....31

12 Sorun giderme 32

13 Bakım, onarım, imha etme....34

14 Fabrika ayarı....34

1 Ön bilgi

1.1 Kullanılan semboller

▶ Kullanma

▷ Reaksiyon, sonuç

[...] Basma butonlarının, butonların veya göstergelerin tanımı

→ Çapraz-referans

Önemli not:

Uyarılara uymamak bozulma ve parazitlere sebep olabilir.

Bilgi

Tamamlayıcı not.

1.2 Kullanılan uyarı işaretleri

UYARI

Ciddi kişisel yaralanma uyarısı.

Ölüm veya tedavi edilemez ciddi yaralanmalar oluşabilir.

2 Güvenlik talimatları

- Açıklanan cihaz, bir sisteme entegrasyon için kullanılan bir alt bileşendir.

• Sistemin üreticisi, sistemin güvenliğinden sorumludur.
• Sistem üreticisi, bir risk değerlendirmesi yapmak, operatöre ve sistem kullanıcısına vermek üzere yasal ve normlardaki gerekliliklere uygun birdokümantasyon hazırlamakla yükümlüdür. Bu dokümantasyon, operatör, kullanıcı ve mevcutsa sistem üreticisi tarafından yetkilendirilen tüm servis personelleri için gerekli tüm bilgileri ve güvenlik talimatlarını içermelidir.
• Ürünü kurmadan önce bu belgeyi okuyun ve cihazın tüm kullanım ömrü boyunca saklayın.
• Ürün, hiçbir kısıtlama olmadan ilgili uygulamalar ve çevre koşulları için uygun olmalıdır.
• Ürünü sadece kullanım amacı doğrultusunda kullanın (→ Fonksiyon ve özellikler).

• Kullanım kılavuzu veya teknik veri dikkate alınmazsa, kişisel yaralanmalar ve/veya maddi hasarlar oluşabilir.

• Üretici, ürünün kurcalanması veya operatör tarafından hatalı kullanılması durumunda oluşan hiçbir hasara yönelik olarak sorumluluk üstlenmez veya garanti vermez.

• Ünitenin montajı, elektrik bağlantısı, kurulumu, çalıştırılması ve bakımı, makina operatörünün yetki verdiği kalifiye personel tarafından gerçekleştirilmelidir.
• Üniteleri ve kabloları hasara karşı koruyun.

UYARI

Görülebilir lazer ışığı; lazer koruma sınıfı 2.

Burada belirtilenden başka kontrol veya ayarlama yapılırsa tehlikeli radyasyona maruz kalınabilir. Retinanın(gözün) hasar alması mümkündür.

▶ Lazer ışığına doğrudan bakmayınız!
▶ Ekte verilen etiketleri (lazer uyarı) görünür şekilde ürüne yapıştırınız.
▶ Ürün etiketindeki dikkat ve uyarı notlarına uyunuz.
▶ Güç kaynağı kablosu için ekteki etiketi kullanın.
▶ EN/IEC 60825-1 : 2007 ve EN/IEC 60825-1 : 2014
8 Mayıs 2019 tarihli Lazer Bildirimi No. 56'da açıklandığı gibi IEC 60825-1 Ed. 3. ile uyumluluk dışında, 21 CFR 1040.10 ile uyumludur.

Besleme kablosu için etiket

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT

DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45128 Essen Almanya

Ürün etiketi

AVOID EXPOSURE

LASER LIGHT EMITTED

FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO BEAM

NE PAS REGARDER LE FAISCEAU

POWER / PUISSANCE

max. ≤ 4,0 mW

λ = 650 nm

PULSE/IMPULSION

≤ 1,3 ns

CLASS 2 LASER PRODUCT

APPAREIL LASER DE

CLASS 2

21 CFR PART 1040

IEC 60825-1:2014

3 Fonksiyon ve özellikler

Ürün seviyeyi sürekli optik olarak algılar ve parametre ayarlarına göre çıkış sinyalleri üretir.

3.1 Uygulama alanları

• Optik seviye sensörü 20.0...1000.0 cm arasındaki maddeleri algılar. Daha önce tanımlanmış referans seviyesi ile bağlantı olarak gösterilirler.

• 10...100 m mesafede arka fon bastırma özelliği vardır.

• Fonksiyon moduna göre iki çıkış sinyali oluşturulabilir.

Sensör ve arka fon arasındaki mesafe müşteri tarafından maks. 100 m ile sınırlanmalıdır. Aksi halde ölçülen değer kuşkulu olur. → 5.1 Kurulum koşulları

3.2 Uygulama sahasının sınırlandırılması

• Ürün granüller, dökme malzeme ve bulanık sıvılar için uygundur.
• Toz ve buhar ölçümlerin kalitesini etkileyebilir.
• Ürün yağlar ve şeffaf sıvılar için uygun değildir.

4 Fonksiyon

4.1 Anahtarlama fonksiyonu

4.1.1 Histerezis fonksiyonu

Çıkışlar, değer ayarlanan değerin üstünde veya altında ise anahtarlama durumlarını değiştirir. Histerezis anahtarlama ve reset noktaları arasındaki mesafedir; Eğer ölçülen değer algılama mesafesi değerleri civarındaysa histerezis çıkışın anahtarlama durumunu sabit tutar.

Her iki çıkış (OUT1 ve OUT2) histerezis fonksiyonu olarak ayarlanabilir. (→ 10.3.3 ve → 10.3.6).

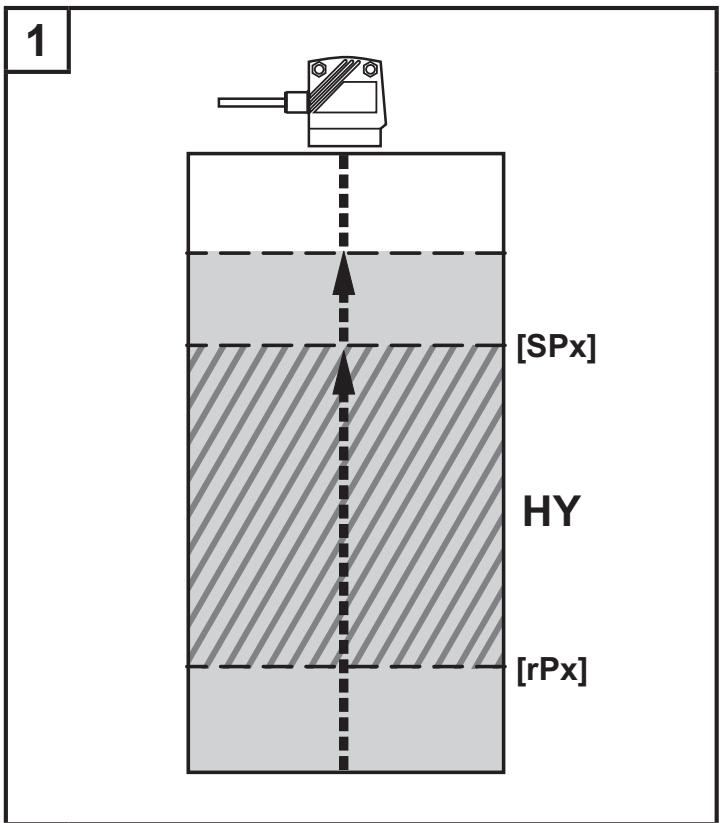

Örnek Hno

1. [Hno] çıkış fonksiyonu için, artan bir seviye olması durumunda [SPx] aşıldığında çıkış anahtarlanır.
2. Eğer seviye tekrar düşerse, seviye reset noktasının [rPx] altına düşer düşmez çıkış anahtarlanması durur. Sıfırlama noktası [rPx] anahtar açma noktası [SPx] ten alttadır.

[SPx] = anahtar açma noktası; [rSPx] = sıfırlama noktası; HY = histerezis

Eğer çıkış fonksiyonu [Hnc] seçilmişse, ayar ve sıfırlama noktaları tersine döner. Çıkış yükselen seviye için anahtarlamayı kapatır. Eğer seviye [rPx] in altına tekrar düşerse, çıkış anahtarlanır.

Çıkışların anahtarlama durumları

Çıkış fonksiyonu	Seviye (L)	Çıkış durumu
[Hno]	L > [SPx]	Kapalı
	L < [rPx]	Açık
[Hnc]	L > [SPx]	Açık
	L < [rPx]	Kapalı

TR

4.1.2 Pencere fonksiyonu

Pencere fonksiyonu, tanımlı kabul edilebilir bir aralığın izlenmesini mümkün kılar. Her iki çıkış (OUT1 and OUT2) pencere fonksiyonu olarak ayarlanabilir.

(→ 1 0. 3. 3 ve → 1 0. 3. 6).

Madde algılandığında anahtar kapanır

Eğer ölçülen değer alt sınır değer [FLx] ve üst sınır değer [FHx] arasında ise, çıkış kapalıdır (eğer [OUx] = [Fno] ise).

FE = pencere ; HY = histerezis*

[FHx] = üst sınır değer

[FLx] = alt sınır değer

Madde algılandığında anahtar kapanır

Eğer ölçülen değer alt sınır değer [FLx] ve üst sınır değer [FHx] arasında ise, çıkış açıktır (eğer [OUx] = [Fnc] ise).

FE = pencere ; HY = histerezis*

[FHx] = üst sınır değer

[FLx] = alt sınır değer

* Her pencere sınır değeri için bir anahtarlama histerezisi ayarlıdır. Konfügüre edilemez ama mesafe ve örnekleme frekansına bağlıdır.

Çıkışların anahtarlama durumları

Çıkış fonksiyonu	Seviye (L)	Çıkış durumu
[Fno]	L < [FHx]	Kapalı
	L > [FLx]
	[FHx] < L < [FLx]	Açık
[Fnc]	L < [FHx]	Açık
	L > [FLx]
	[FHx] < L < [FLx]	Kapalı

Her iki pencere sınır değeri de ([FHx] ve [FLx]) bir anahtarlama histerezisi ile çalışır. → 4.1.1 Histerezis fonksiyonu /çıkış fonksiyonu örneği [Hno]

4.2 Analog fonksiyon

Mesafe ile orantılı bir analog sinyal çıkış 2 (OUT2) de verilebilir → 10.3.9 Ölçme aralığının ölçeklenmesi (analog çıkış).

4.2.1 Akım çıkışı

MEW = ölçme aralığının son değeri Ayarlı ölçüm aralığında çıkış sinyali 4 ve 20 mA arasındadır. Hatalar da görüntülenir → 12 Sorun giderme.

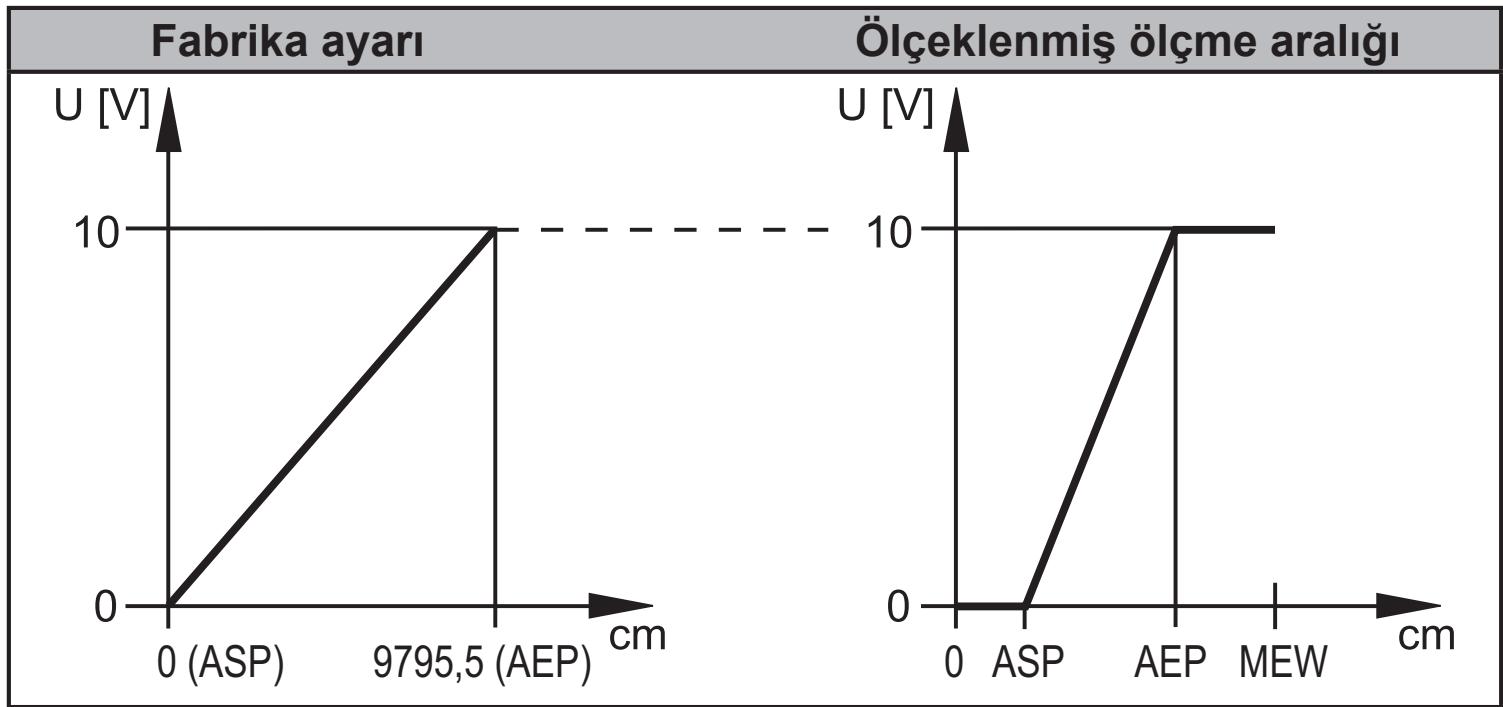

4.2.2 Voltaj çıkışı

MEW = ölçme aralığının son değeri Ayarlı ölçüm aralığında çıkış sinyali 0 ve 10 V arasındadır.

4.3 Lazeri kapatmak

Emniyet ve bakım amaçlı olarak lazer geçici bir süre için pin 5' teki girişten kapatılabilir.

Pin 5' teki giriş sinyali	Lazer
Alçak / bağlı değil	On
Yüksek	Off

4.4 IO-Link

Cihazda bulunan IO-Link haberleşme arayüzü proses ve teşhis verisine doğrudan erişim sağlar. Ek olarak, ürünün parametrelerini çalışma sırasında ayarlamak mümkündür. Cihazın IO-Link arayüz olarak çalışması için IO-Link-Master gereklidir.

Bir PC ile, sistem çalışmaz durumda iken, uygun IO-Link yazılımı ve IO-Link adaptör kablo haberleşmesi mümkündür.

Ürünün konfigürasyonu için gerekli IODDler, proses veri yapısı, teşhis bilgisi, parametre adresleri ve gerekli IO-Link yazılımı/donanımı ile ilgili ayrıntılı bilgi www.ifm.com adresinde bulunabilir.

4.4.1 IO-Link-Master ile çalışma

Cihaz IO-Link-Master port Sınıf A (tip A) ile uyumludur.

IO-Link-Master port Sınıf B (Tip B) ile çalışma için dikkat edin:

Standart olarak, cihaz master port Sınıf B (Tip B) ile uyumlu değildir. Pin 2 (OU2) ve pin 5 (IN1) üretici-özel fonksiyonlar için kullanılır. Bu da cihazın ana besleme gerilimi ve ek besleme gerilimi (pins 2/5' teki master port Sınıf B) elektriksel olarak yalıtılmış değil demektir.

Şu konfigürasyonlarla cihaz master port Sınıf B ile kullanılabilir:

• Cihazı ve IO-Link-Masterı 3 tel ile bağlayın: Pin 1, 3 ve 4 ' ü IO-Link-Masterla bağlayın (pin 2 ve 5' i bağlamayın).
• Cihazı ve IO-Link-Masterı 4 tel ile bağlayın: Pin 2' yi (OU2) IO-Link üzerinden (ayar OU2 = "off") devre dışı bırakın ve cihazın pin 1, 2, 3 ve 4' ünü IO-Link-Masterla bağlayın (pin 5' i bağlamayın).

4.4.2 Artırılmış fonksiyonlar

IO-Link ile genişletilmiş ölçülen veri mevcuttur.

Cisim yansıtcılığı gösterge üzerinden, proses veri değeri (PDV) olarak IO-Link üzerinden verilir.

Cisim yansıtcılığı, örneğin, sensör kirlenmesini algılamak için kullanılabilir.

5 Kurulum

5.1 Kurulum koşulları

▶ Cihazı, nesne 20.0...1000.0 cm

Sensörün kesin algılama mesafesi 100 m.' ye ayarlıdır. > 10...100 m algılama mesafesindeki seviyeler baskılanır.

Sensörün ışık hüzmesi önündeki -ayrıca >100 m mesafedeki yansıtıcı nesneler - müşteri tarafından önlenmelidir. Aksi halde ölçülen değer kuşkulu olur.

5.2 Konum

▶ Sensörü mümkün olan en üst seviye ve sensörün ön lensi arasında min. 20.0 cm mesafe (D) kalacak şekilde monte edin.
▶ Sensörün ön lensi ve tankın dibi veya programlanan seviye arasındaki maksimum ölçme mesafesi (H) 10 m' dir. Daha uzun mesafede bir referans yükseklik ayarlanamaz.

D = min. ölçme mesafesi / ölü bölge

H = maks. ölçme mesafesi

5.3 Montaj aksesuarları

Ürün montaj aksesuarları olmadan satılır.

Montaj aksesuarları örnekleri	Sipariş no.
O1D koruma kapağı	E21133
Montaj seti E2D101 + E20938 + E20951	E21079
Montaj seti O1D, O2D (∅ 12 mm çubuğa montaj için)	E2D101
Düz montaj çubuğu ∅ 12 mm / M10	E20938
Montaj seti O1D, O2D (∅ 14 mm çubuğa montaj için)	E2D111
Düz montaj çubuğu ∅ 14 mm / M12	E20939
O1D lazer üniteler için ince ayar yapılabilir montaj parçası (düz veya serbest duruş; kelepçeye bağlı olarak)	E1D100

Örnek montaj:

1: Montaj seti için ∅ 12 mm Spülstange Sip. no. E2D101
2: Düz montaj çubuğu ∅ 12 mm / M10 Sip.no. E20938

TR

6 Elektriksel bağlantı

Ürün işi bilen bir elektrikçi tarafından bağlanmalıdır.

▶ Elektriksel ürünlerin kurulumu ile ilgili yerel ve uluslararası tüm talimatnamelere uyulmalıdır.
▶ EN 50178, SELV, PELV ' e uygun gerilim beslemesi.

▶ Gücü kesin.
▶ Ürünü şu şekilde bağlayın:

ifm soketleri kablo renkleri:

1 = BN (kahverengi), 2 = WH (beyaz), 3 = BU (mavi), 4 = BK (siyah), 5 = GR (gri).

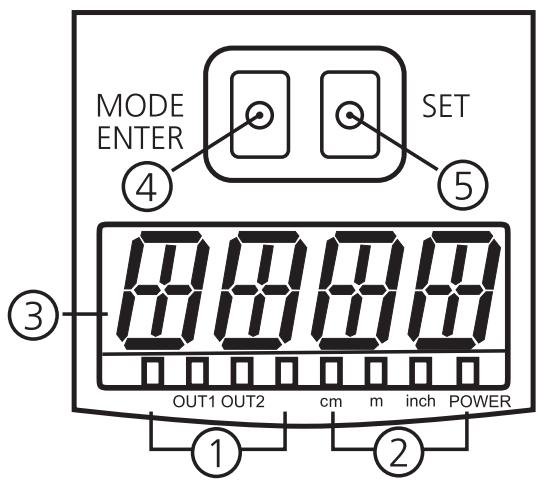

7 Çalışma ve gösterge elemanları

1: 4 x LED sarı (iki bağlı değil)	Anahtarlama durumunun gösterimi; eğer ilgili çıkış anahtarlanırsa yanar.
2: 4 x LED yeşil	Aydınlatma LEDi = güç ve ayarlı gösterge birimi (mm, m, inç)
3: 4-hane abece-sayısal gösterge	Ölçülen mesafenin, parametrelerin ve parametre değerlerinin gösterimi.
4: Programlama butonu [MODE/ENTER]	Parametrelerin seçimi ve parametre değerlerinin onayı
5: Programlama butonu [SET]	Parametre değerlerinin ayarı (kaydırmak için basılı tutun; basamak artışı için kısa süreli basın).

TR

8 Menü

8.1 Menü yapısı

8.2 Menünün açıklaması

Fabrika ayarları için lütfen bu talimatnamenin sonuna bakınız ( → 14 Fabrika ayarı).

8.2.1 Fabrika ayarı

Urr	Gösterge birimi ayarı[SP1/FH1], [SP2/FH2], [ASP], [AEP] için ölçüm birimi seçimi Seçenekler: [cm] [m] [inç]→ 10.3.1 Gösterge birimi seçimi
EMP	Tank yüksekliğinin serbest seçimiEğer tank yüksekliği biliniyorsa, ürünün montajı yapılmadan girilebilir. Girilen mesafe referans seviyesi olarak kullanılır.20.0...999.5 cm arasındaki mesafeler seçilebilir. → 10.2.1 Tank yüksekliğinin serbest seçimi
cEMP	Temel boş durum öğretmeyi yapınBoş bir tankın dibi referans seviyesi olarak alınabilir. → 10.2.2 Temel boş durum öğretmeyi yapın
cMED	Referans seviyesine göre ayarKısmen dolu bir tankın anlık seviyesi sayısal değer olarak girilebilir. Bu değer temel alınarak gelecek referans seviyesi hesaplanır. → 10.2.3 Ayarı referans seviyesine göre yapın

8.2.2 Ana menü

OU1

Çıkış 1 için konfigürasyon4 anahtarlama fonksiyonu seçilebilir:[Hno], [Hnc], [Fno], [Fnc] → 10.3.3 OUT1' i konfüğre edin

SP1FH1

OUT1 pencere ve histerezis fonksiyonu için anahtarlama noktasıHizterezis fonksiyonu Seçili histerezis fonksiyonlu çıkışın anahtarlama durumunu değiştirdiği sınır değer (nesne ayarlı mesafeden daha yakın / uzak). Eğer [OU1] = [Hnc] ise [SP1] anahtar açma noktasıdır. Eğer [OU1] = [Hnc] ise [SP1] sıfırlama noktasıdır. → 10.3.4 Histerezis fonksiyonu OUT1 için anahtarlama noktaları ayarıPencere fonksiyonu[OU1] = [Fno] veya [Fnc] olduğunda anahtarlama durumu değişen seçili pencere fonksiyonlu çıkıştaki üst sınır değer [FH1] dir. → 10.3.5 Pencere fonksiyonu OUT1 için anahtarlama noktaları ayarı

TR

r-P1FL1	Pencere ve histerezis fonksiyonu OUT1 için sıfırlama noktası[rP1 / FL1] [SP1 / FH1] den ayrı ayarlanmalıdır. [rP1 / FL1] < [SP1 / FH1] Hizterezis fonksiyonu Seçili histerezis fonksiyonlu çıkış anahtarlama durumunu değiştirdiğindeki alt sınır değer (nesne ayarlı mesafeden daha yakın / uzak). Eğer [OU1] = [Hno] ise [rP1] sıfırlama noktasıdır. Eğer [OU1] = [Hno] ise [rP1] anahtar açma noktasıdır. → 10.3.4 Histerezis fonksiyonu OUT1 için anahtarlama noktaları ayarıPencere fonksiyonuEğer [OU1] = [Fno] veya [Fnc] ise anahtarlama durumu değişen seçili pencere fonksiyonlu çıkıştaki alt sınır değer [FL1] dir. → 10.3.5 Pencere fonksiyonu OUT1 için anahtarlama noktaları ayarı
OU2	Çıkış 2 için konfigürasyon4 anahtarlama fonksiyonu ve 2 analog sinyal seçilebilir:[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.3.6 OUT2' yi konfügüre edin
SP2FH2	OUT2 pencere ve histerezis fonksiyonu için anahtarlama noktasıHizterezis fonksiyonu Seçili histerezis fonksiyonlu çıkışın anahtarlama durumunu değiştirdiği sınır değer (nesne ayarlı mesafeden daha yakın / uzak). Eğer [OU2] = [Hno] ise [SP2] anahtar açma noktasıdır. Eğer [OU2] = [Hnc] ise [SP2] sıfırlama noktasıdır. → 10.3.7 Histerezis fonksiyonu OUT2 için anahtarlama noktaları ayarıPencere fonksiyonu[OU2] = [Fno] veya [Fnc] olduğunda anahtarlama durumu değişen seçili pencere fonksiyonlu çıkıştaki üst sınır değer [FH2] dir. → 10.3.8 Pencere fonksiyonu OUT2 için anahtarlama noktaları ayarı
r-P2FL2	Pencere ve histerezis fonksiyonu OUT2 için sıfırlama noktası[rP2 / FL2] [SP2 / FH2] den ayrı ayarlanmalıdır. [rP2 / FL2] < [SP2 / FH2] Hizterezis fonksiyonu Seçili histerezis fonksiyonlu çıkış anahtarlama durumunu değiştirdiğindeki alt sınır değer (nesne ayarlı mesafeden daha yakın / uzak). Eğer [OU2] = [Hno] ise [rP2] sıfırlama noktasıdır. Eğer [OU2] = [Hnc] ise [rP2] anahtar açma noktasıdır. → 10.3.7 Histerezis fonksiyonu OUT2 için anahtarlama noktaları ayarıPencere fonksiyonuEğer [OU2] = [Fno] veya [Fnc] iseanaharlama durumu değişen seçili pencere fonksiyonlu çıkıştaki alt sınır değer [FL2] dir. → 10.3.8 Pencere fonksiyonu OUT2 için anahtarlama noktaları ayarı
ASP	Analog çıkış alt değeri4 mA / 0 V verildiğinde ölçülen değer. [ASP] sadece [OU2] = [I] veya [U] ise aktiftir. → 10.3.9 Ölçme aralığının ölçeklenmesi (analog çıkış)
AEP	Analog çıkış üst değeri20 mA / 10 V verildiğinde ölçülen değer. [AEP] sadece [OU2] = [I] veya [U] ise aktiftir. → 9.3.11 Ölçme aralığının ölçeklenmesi (analog çıkış)

8.2.3 Artırılmış fonksiyonlar

EF	Artırılmış fonksiyonlar"Artırılmış fonksiyonlar" alt menüsünü açmak için [SET] e basın→ 10.4 Artırılmış fonksiyonlar
dr-1dr-2	Anahtarlama çıkışları gecikmesi[drx] = anahtar-kapamada gecikme. Çkış sadece "gecikme" geçtikten sonra anahtarlama durumunu değiştirir. Eğer anahtarlama durumu "gecikme" geçtikten sonra gerçekleşmezse, anahtarlama konumu değişmez. → 10.4.1 Anahtarlama çıkışları için gecikme zamanının ayarı
FOU1FOU2	Anahtarlama çıkışları için hata cevabı[FOUx] ile [OUx] in davranışı dahili hata durumunda belirlenebilir. [FOUx] = [ON] Anahtarlama çıkışı anahtarlanmış veya analog değer 20 mA / 10 V sağlanmış. [FOUx] = [(OFF)] Anahtarlama çıkışı anahtarlanmamış veya analog değer 4 mA / 0 V sağlanmış. → 10.4.2 Dahili bir hata durumunda çıkışların cevabı
dFo	Sinyal kaybı sonrası zaman gecikmesiOUT1 ve OUT2 anahtarlama durumu için 0...5 s 'lik bir zaman gecikmesi ayarlanabilir. Hata duumları kısa bir süre için baskılanabilir. [0] da gecikme zamanı aktif değildir. → 10.4.3 Sinyal kaybindan sonraki gecikme zamanının ayarı
d15	Gösterge ayarı2 ayar seçilebilir: [ON], [OFF]. → 10.3.2 Gösterge ayarı
r-ATE	Örnekleme frekansı ayarıÖrnekleme frekansı yeni bir ölçüm sonucu sağlandıktan ve çıkışlar güncellendikten sonra geçen maksimum zamanı gösterir. → 10.4.4 Örnekleme frekansı ayarı
mEArı	Filtre ayarıFiltre ayarı ayar sırasında oluşabilecek dalgalanmaları baskılar. Bu süreç sırasındaki ölçüm sonuçları ortalama değerlerdir ve anahtarlama durumunu etkiler. Sonra yeni bir ortalama alma başlar. Ayar aralığı [(OFF)] veya 1...60 s. → 10.4.6 Filtre ayarı
r-ES	Fabrika ayarlarına dönüş→ 10.4.7 Tüm ayarları fabrika ayarlarına döndürmek

9 Kurulum

▶ Kurulum, elektriksel bağlantı ve parametre ayarından sonra, ürünün doğru çalışıp çalışmadığını kontrol edin.

▷ Eğer ürün doğru ayarlanmışa cisime olan uzaklık gösterilir.

→ 10.2 Referans seviyesini girmek (birim teslimatta).

Lazer diyod ömrü: 50 000 saat.

10 Parametre ayarı

Parametre ayarı sırasında ürün içeride çalışma modunda kalır. Değişiklik tamamlanana kadar var olan parametrelerle görüntüleme fonksiyonuna devam eder.

Teslimde: önce referans seviyesi ayarlanır, aksi takdirde cihaz çalışmaz. → 10.2 Referans seviyesini girmek (birim teslimatta)

Parametreler aynı zamanda IO-Link arayüz ile de ayarlanabilir → 4.4 IO-Link.

10.1 Genel parametre ayarı

10.1.1 Parametre değerinin ayarı

Parametreler için değerler tanımlanmadan gösterge birimini [ Uni ] ayarlayın. Diğer birimlere dahili dönüştürme yapılırken gösterge biriminin yuvarlama hatalarının sonradan ortaya çıkan değişiklikleri olursa bu durum ayarlı değerleri yanıltabilir → 10.3.1 Gösterge birimi seçimi.

1	Parametre seçimi▶ İstenen parametre ayarı görüntülenene kadar [MODE/ENTER] a sıkça basın.
2	Parametre değerinin ayarı▶ [Set] e basın ve basılı tutun. ▷ Anlık parametre değeri 5 s. boyunca yanıp söner▶ Ayar değerini artırmak için butona bir kere basın veya sürekli basılı tutun.
	Değeri azaltmak için: göstergenin maksimum ayar değerine gelmesini bekleyin. Sonra döngü minimum ayar değerinden tekrar başlar.
3	Parametre değerinin onayı▶ [modu/ENTER] a kısa süreli basın. ▷ Parametre tekrar görüntülenir; yeni parametre değeri etkindir.		SP1
4	Diğer parametrelerin ayarı▶ 1. basamaktan tekrar başlayın.
5	Bitirme için parametre ayarı▶ 15 s bekleyin veya [modu/ENTER] a basın. ▷ Anlık ölçülen değer görüntülenir.

10.1.2 Menü seviye 1' den menü seviye 2' ye geçiş

▶ [EF] görünene kadar [MODE/ENTER] düğmesine basın.	➔
▶ [SET] e kısa süreli basın. ▷ Alt menünün ilk parametresi şurada görünür ([dr1]).	➔

10.1.3 Elektronik kilit

Ürün yetkili olmayan kişilerin ayar müdahalelerine karşı elektronik olarak kilitlenebilir. Teslimde: ürün kilitli değildir.

Kilitleme▶ Ürünün normal çalışma modunda olduğundan emin olun. ▶ [Loc] görüntülenene kadar [MODE/ENTER] + [SET] i basılı tutun. ▷ Ürün kilitli.
Eğer çalışma sırasında, kilitli üründe parametre değerlerini değiştirmek isterseniz [Loc] görüntülenir.
Kilidi açma▶ [uLoc] görüntülenene kadar [MODE/ENTER] + [SET] i basılı tutun. ▷ Ürün kilidi açıldı.

Zaman aşımı

Eğer ayar işlemi sırasında 15 sn.boyunca herhangi bir düğmeye basılmazsa malzeme değer değiştirmeden RUN-durumuna döner.

10.2 Referans seviyesini girmek (birim teslimatta)

Teslimde: cihaz çalışmaz. Önce referans seviyesi ayarlanmalıdır. Bu yapılmadan parametre ayar menüsüne tam anlamıyla erişilemez.

Referans seviyesini tanımlamak için üç farklı yol vardır.

10.2.1 Tank yüksekliğinin serbest seçimi

Eğer tank yüksekliği (O1D' nin ön lensi ve tankın dibi arasındaki mesafe) biliniyorsa, ürünün montajı yapılmadan girilebilir. Girilen mesafe referans seviyesi olarak kullanılır.

1

▶ Çalışma gerilimi uygulayın. ▷ Dahili gösterge gösterilir.

2	▶ [EMP] görünene kadar [Mode/Enter] a basın.
3	▶ [SET] e basın ve anlık değer yanıp sönene kadar basılı tutun. ▶ 5 s sonra ayar değeri düğmeye tek sefer basılarak adım adım veya butona sürekli basılarak sürekli olarak ayarlanabilir.
	Değer sürekli bir şekilde adım adım artar. Değeri azaltmak için: göstergenin maksimum ayar değerine gelmesini bekleyin. Sonra döngü minimum ayar değerinden tekrar başlar.
4	▶ [MODE/ENTER] ile onaylayın.

10.2.2 Temel boş durum öğretmeyi yapın

Boş bir tankın dibi referans seviyesi olarak alınabilir.

1	▶ Çalışma gerilimi uygulayın. ▷ Dahili gösterge gösterilir.
2	▶ [cEMP] görünene kadar [Mode/Enter] a basın.
3	▶ [SET] e basın ve [cEMP] yanıp sönene kadar basılı tutun.

TR

4

> Ölçüm yapılırken 5 s sonra [WAIT]görüntülenir. ▷ [donE] yeni ayar değerinin kaydedildiğini gösterir. Eğer ayar başarısız ise sebep net şekilde görüntülenir ve sonra [FAIL]görüntülenir. Yeni referans noktası reddedildi.

10.2.3 Ayarı referans seviyesine göre yapın

Kısmen dolu bir tankın anlık seviyesi sayısal değer olarak girilebilir. Bu temel alınarak referans seviyesi hesaplanır.

1	▶ Çalışma gerilimi uygulayın. ▷ Dahili gösterge gösterilir.
2	▶ [cMEd] görünene kadar [Mode/Enter] a basın.
3	▶ [SET] e basın ve gösterge yanıp sönene kadar basılı tutun. ▶ 5 s sonra ayar değeri düğmeye tek sefer basılarak adım adım veya butona sürekli basılarak sürekli olarak ayarlanabilir.
	Değer sürekli bir şekilde adım adım artar. Değeri azaltmak için: göstergenin maksimum ayar değerine gelmesini bekleyin. Sonra döngü minimum ayar değerinden tekrar başlar.

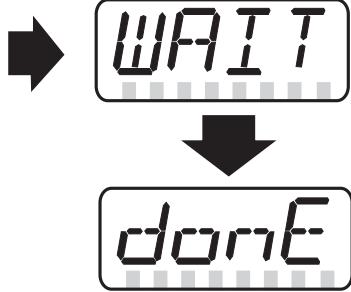

4	▶ [MODE/ENTER] ile onaylayın. ▷ Ölçüm yapılırken [WAIT] görüntülenir. ▷ [donE] yeni ayar değerinin kaydedildiğini gösterir. Eğer ayar başarısız ise sebep net şekilde görüntülenir ve sonra [FAIL] görüntülenir. Yeni referans noktası reddedildi.

10.2.4 Başarısız ayarlama

Başarısız bir ayarlama durumunda, sebep kısa süreli görüntülenir ([++], [- -], [nEAr], [Far], [bAd], [dEEP]), sonra [FAIL]. Yeni referans noktası reddedildi.

Gösterge	Olası sebep
[++]	çok fazla ışık, örn. yansıtıcı yüzey
[- -]	yetersiz ışık, madde yok
[nEAr]	Seviye min. ölçme mesafesinin < 20.0 cm altındadır
[Far]	Seviye maks. ölçme mesafesini > 1000.0 cm aşar
[bAd]	Ölçümde çok gürültü vardır.
[dEEP]	Referans seviyesi > 1000.0 cm

10.2.5 Referans seviyesinin başarılı ayarı

Yeni ayarlanan referans değeri ile mümkün olmayan parametre değerleri ([SPx / FHx], [rPx / FLx], [ASP], [AEP]) mümkün olan yeni ölçme aralığı temel alınarak tekrar hesaplanabilir.

10.3 Temel ayarların konfigürasyonu

10.3.1 Gösterge birimi seçimi

[SPx / FHx], [ASP], [AEP] parametreleri için değerler tanımlanmadan [Uni] yi ayarlayın. Diğer birimlere dahili dönüştürme yapılırken gösterge biriminin yuvarlama hatalarının sonradan ortaya çıkan değişiklikleri olursa bu durum ayarlı değerleri yanıltabilir. ▶ [EF] ye değiştirin. ▶ [Uni]yi seçin ve ölçüm birimini ayarlayın. Ölçüm birimini seçmek: [cm], [m], [inç] ▶ [MODE/ENTER] ile onaylayın. ▷ Seçilen birim göstergedeki yeşil bir LED ile gösterilir.

EFUnn

10.3.2 Gösterge ayarı

▶ [EF] ye değiştirin. ▶ [diS] i seçin ve ayarları yapın.2 ayar seçilebilir:• [ON] = ölçülen değer göstergesi RUN-durumunda aktif olur. Ölçülmüş değerlerin her 600 ms' de bir güncellenmesi.• [OFF] = Ölçülen değer göstergesi RUN-durumunda aktif değil. Anlık ölçülen değeri 15 s görüntülemek için bir düğmeye basın. Ölçülen değer güncellenirken sadece gösterge değerini referans alır. Çıkışlar üzerinde hiçbir etkisi yoktur. ▶ [MODE/ENTER] ile onaylayın. Gösterge aktif olmasa bile LEDler aktif kalır.

EFd, S

10.3.3 OUT1' i konfigüre edin

▶ [OU1]i seçin ve anahtarlama fonksiyonunu ayarlayın. ▶ Anahtarlama fonksiyonları:[Hno] = histerezis fonksiyonu / normalde açık[Hnc] = histerezis fonksiyonu / normalde kapalı[Fno] = pencere fonksiyonu / normalde açık[Fnc] = pencere fonksiyonu / normalde kapalı▶ [MODE/ENTER] ile onaylayın.

OU 1

10.3.4 Histerezis fonksiyonu OUT1 için anahtarlama noktaları ayarı

▶ [OU1] de çıkış fonksiyonu [Hno] veya [Hnc] yi seçin.	OU 1
▶ [MODE/ENTER] ile onaylayın.	SP 1
▶ [SP1] seçin ve anahtar açma noktasını ayarlayın.	r-P 1
▶ [MODE/ENTER] ile onaylayın.
▶ [rP1] seçin ve sıfırlama noktasını ayarlayın.
▶ [MODE/ENTER] ile onaylayın.

10.3.5 Pencere fonksiyonu OUT1 için anahtarlama noktaları ayarı

▶ [OU1] de çıkış fonksiyonu [Fno] veya [Fnc] yi seçin.	OU 1
▶ [MODE/ENTER] ile onaylayın.	FH 1
▶ [FH1] seçin ve üst sınır değeri ayarlayın.	FL 1
▶ [MODE/ENTER] ile onaylayın.
▶ [FL1] seçin ve alt sınır değerini ayarlayın.
▶ [MODE/ENTER] ile onaylayın.

10.3.6 OUT2' yi konfigüre edin

▶ [OU2] yi seçin. ▶ Anahtarlama fonksiyonlarını veya analog sinyalleri ayarlayın:• [Hno] = histerezis fonksiyonu / normalde açık• [Hnc] = histerezis fonksiyonu / normalde kapalı• [Fno] = pencere fonksiyonu / normalde açık• [Fnc] = pencere fonksiyonu / normalde kapalı• [I] = akım çıkışı analog 4...20 mA• [U] = gerilim çıkışı analog 0...10 V▶ [MODE/ENTER] ile onaylayın.

OU2

10.3.7 Histerezis fonksiyonu OUT2 için anahtarlama noktaları ayarı

▶ [OU2] de çıkış fonksiyonu [Hno] veya [Hnc] yi seçin.	OU2
▶ [MODE/ENTER] ile onaylayın.	SP2
▶ [SP2] seçin ve anahtar açma noktasını ayarlayın.	r-P2
▶ [MODE/ENTER] ile onaylayın.
▶ [rP2] seçin ve sıfırlama noktasını ayarlayın.
▶ [MODE/ENTER] ile onaylayın.

10.3.8 Pencere fonksiyonu OUT2 için anahtarlama noktaları ayarı

▶ [OU2] de çıkış fonksiyonu [Fno] veya [Fnc] yi seçin.	OU2
▶ [MODE/ENTER] ile onaylayın.	FH2
▶ [FH2] seçin ve üst sınır değerini ayarlayın.	FL2
▶ [MODE/ENTER] ile onaylayın.
▶ [FL2] seçin ve alt sınır değerini ayarlayın.
▶ [MODE/ENTER] ile onaylayın.

10.3.9 Ölçme aralığının ölçeklenmesi (analog çıkış)

▶ [OU2] de [I] veya [U] seçin. ▶ [MODE/ENTER] ile onaylayın. ▶ [ASP] yi seçin ve "Analog alt değeri" ni ayarlayın. [ASP] ile çıkış sinyalinin hangi ölçülen değerde 4 mA / 0 V olduğunu belirlersiniz. ▶ [MODE/ENTER] ile onaylayın. ▶ [AEP] yi seçin ve "Analog çıkış üst değeri" ni ayarlayın. [ASP] ile çıkış sinyalinin hangi ölçülen değerde 20 mA / 10 V olduğunu belirlersiniz. [AEP] [ASP] nin altında olacak şekilde seçilebilir. Bu sayede düşen kenar (falling edge) gerçekleşir. ▶ [MODE/ENTER] ile onaylayın. [ASP] ve [AEP] arasındaki minimum mesafe: 10.0 cm. Minimum mesafeye erişilmediğinde "SIZE" hata mesajı görüntülenir.

OU2ASPAEP

10.4 Artırılmış fonksiyonlar

10.4.1 Anahtarlama çıkışları için gecikme zamanının ayarı

▶ [EF] yi seçin. ▶ Menüyü [EF] ye getirmek için [SET] e basın. ▶ Parametreleri [modu/ENTER] ile seçin:[drx] = anahtar-kapamada gecikme. ▶ Parametre değeri ayarı için [SET]:Ayar aralığı [s]: 0.1 s lik ayar adımları ile 0 / 0.1...5 s(0 = gecikme zamanı aktif değil)▶ [MODE/ENTER] ile onaylayın.

10.4.2 Dahili bir hata durumunda çıkışların cevabı

▶ [EF] yi seçin. ▶ Menüyü [EF] ye getirmek için [SET] e basın. ▶ [FOUx] seçin. ▶ Parametre değeri ayarı için [SET]:• [ON] = Çıkış hata durumunda veya analog değer 20 mA / 10 V ise anahtarlanır.• [OFF] = Hata durumunda veya analog değer 4 mA / 0 V ise çıkış anahtarlanır. ▶ [MODE/ENTER] ile onaylayın.

10.4.3 Sinyal kaybindan sonraki gecikme zamanının ayarı

▶ [EF] yi seçin. ▶ Menüyü [EF] ye getirmek için [SET]e basın. ▶ [dFo] yu seçin. ▶ Parametre değeri ayarı için [SET]: Ayar aralığı [s]: 0.0...1.0...5.0. ▶ [MODE/ENTER] ile onaylayın.

10.4.4 Örnekleme frekansı ayarı

▶ [EF] yi seçin. ▶ Menüyü [EF] ye getirmek için [SET] e basın. ▶ [RATE] seçin. ▶ Önceden ayarlanmış ölçülen örnekleme frekansı değeri yanıp sönene kadar [SET] e basın. ▶ [SET] e bir kere basarak adım adım bir değer girin. ▶ [MODE/ENTER] ile onaylayın.> [RATE] tekrar görüntülenir.

10.4.5 Tekrarlanabilirlik ve doğruluk tablosu

Örnekleme oranı 15 Hz, 40 klx* dışarıdan gelen ışık için değerler

Mesafe [cm]	Tekrarlanabilirlik		Doğruluk
	beyaz % 90 geriye dönme oranı	gri % 18 remisyon	beyaz % 90 geriye dönme oranı	gri % 18 remisyon
20.0...100.0	± 0.45 cm	± 0.6 cm	± 1.5 cm	± 1.6 cm
100.0...200.0	± 0.5 cm	± 0.8 cm	± 1.5 cm	± 1.8 cm
200.0...400.0	± 1.6 cm	± 1.9 cm	± 2.5 cm	± 3.0 cm
400.0...600.0	± 2.4 cm	± 3.3 cm	± 3.5 cm	± 4.5 cm
600.0...1000.0	± 5.0 cm	—	± 6.5 cm	—

Örnekleme oranı 15 Hz, maks. 40...100 klx* dışarıdan gelen ışık için değerler

Mesafe [cm]	Tekrarlanabilirlik		Doğruluk
	beyaz % 90 geriye dönme oranı	gri % 18 remisyon	beyaz % 90 geriye dönme oranı	gri % 18 remisyon
20.0...200.0	± 1.4 cm	± 1.4 cm	± 2.4 cm	± 2.4 cm
200.0...400.0	± 2.5 cm	± 3.0 cm	± 3.5 cm	± 4.0 cm
400.0...600.0	± 3.1 cm	± 4.5 cm	± 4.1 cm	± 5.5 cm
600.0...1000.0	± 6.0 cm	—	± 7.0 cm	—

Örnekleme oranı 1 Hz, 40 klx* dışarıdan gelen ışık için değerler

Mesafe [cm]	Tekrarlanabilirlik		Doğruluk
	beyaz % 90 geriye dönme oranı	gri % 18 remisyon	beyaz % 90 geriye dönme oranı	gri % 18 remisyon
20.0...100.0	± 0.40 cm	± 0.45 cm	± 1.4 cm	± 1.5 cm
100.0...200.0	± 0.45 cm	± 0.6 cm	± 1.5 cm	± 1.6 cm
200.0...400.0	± 1.35 cm	± 1.4 cm	± 2.3 cm	± 2.4 cm
400.0...600.0	± 1.9 cm	± 2.1 cm	± 2.9 cm	± 3.1 cm
600.0...1000.0	± 3.7 cm	—	± 4.7 cm	—

TR

Örnekleme oranı 1 Hz, maks. 40...100 klx* dışarıdan gelen ışık için değerler

Mesafe [cm]	Tekrarlanabilirlik		Doğruluk
	beyaz % 90 geriye dönme oranı	gri % 18 remisyon	beyaz % 90 geriye dönme oranı	gri % 18 remisyon
20.0...200.0	± 1.0 cm	± 1.0 cm	± 2.0 cm	± 2.0 cm
200.0...400.0	± 1.8 cm	± 1.9 cm	± 2.8 cm	± 2.9 cm
400.0...600.0	± 2.3 cm	± 2.7 cm	± 3.3 cm	± 3.7 cm
600.0...1000.0	± 3.8 cm	—	± 4.8 cm	—

*Algılama mesafesi (% 6 remisyon) ≤ 400 cm siyaha göre.
Değerler şu koşullarda geçerlidir:
- sabit ortam koşulları (23°C / 960 hPa)
- sadece ürüne güç verildikten 10 dakika sonra.

10.4.6 Filtre ayarı

▶ [EF] yi seçin. ▶ Menüyü [EF] ye getirmek için [SET] e basın. ▶ [mEAn] seçin. ▶ Parametre değeri ayarı için [SET]:▶ Ayar aralığı [s]: 1...60▶ [OFF] = filtre aktif değil▶ [MODE/ENTER] ile onaylayın.

EFmEAn

10.4.7 Tüm ayarları fabrika ayarlarına döndürmek

▶ [EF]yi seçin. ▶ Menüyü [EF] ye getirmek için [SET]e basın. ▶ [rES]i seçin. ▶ [SET] e basın ve [- - - - ] görüntülenene kadar basılı tutun. ▶ [MODE/ENTER] ile onaylayın. ▷ Ürün fabrika ayarına döner. ▷ Dahili gösterge gösterilir.

EFr-ES= = = = =

11 Çalışma

11.1 Çalışma modları

11.1.1 Run-durumu

RUN-durumu normal çalışma modudur.

Güç verildikten sonra ürün RUN-durumundadır. Görüntüleme fonksiyonuna devam eder ve ayarlı parametrelere göre sinyaller üretir.

Gösterge anlık seviyeyi belirtir (referans seviyesine bağlı olarak), sarı LEDler çıkışların anahtarlama durumunu gösterir.

11.1.2 Gösterge modu

Parametrelerin ve ayarlı parametre değerlerinin gösterimi

▶ [modu/ENTER] a kısa süreli basın.

▷ Cihaz Gösterge moduna gider. İçeride çalışma modunda kalır. Ayarlı parametre değerleri okunabilir:
▶ Parametreler arasında ilerlemek için, [modu/ENTER] a kısa süreli basın.
▶ İlgili parametre değerini görüntülemek için, [SET] e kısa süreli basın.
▷ Bir 15 s sonra; ürün RUN-durumuna döner.

11.1.3 Cisim yansıtcılığı

Cisim yansıtcılığının gösterimi:

▶ Run modunda [Set] e basın.

Ürün cisim yansıtcılığı için bir yönlendirme değeri gösterir (örn. +100 beyaz bir cisim, +020 gri bir cisim).

11.1.4 Programlama modu

Parametre değerlerinin ayarı → 10.1 Genel parametre ayarı.

12 Sorun giderme

Gösterge	Olası sebepler	Anahtarlama çıkışı				Akım çıkışı
		Hno	Hnc	Fno	Fnc	AEP< ASP	ASP< AEP
	Dahili gösterge Referans seviyeöğretilmemiştir	OFF	Aktif değil				3.5 mA
++	Çok fazla ışık, örn.yansıtıcı yüzey	FOU1 / FOU2 ayarlarına bağlıFOU = [ON]:Anahtarlama çıkışı anahtarlanmış veyaanalog değer = 20.5 mA / 10 VFOU = [OFF]:Anahtarlama çıkışı off veyaanalog değer = 3.5 mA / 0 V
--	Yetersiz ışık, madde yok
yakın	Seviye < 20 cm
uzak	Seviye > 999.5 cm
errp	Olasılık (örn. maddeçok hızlı)
LoFF	Lazer anahtarlanmamış
----	Az dolum. Seviyeöğretilen referansseviyesinden aşağıda.	OFF	ON	OFF	ON	20.5 mA10 V	3.5 mA0 V
SC1	Kısa devre Kanal 1
SC2	Kısa devre Kanal 2					[SC2] veya [SC]sadece eğer OUT2anahtarlama çıkışıolarak ayarlı iseaktiftir.
SC	Kısa devre Kanal 1 & 2
Gösterge	IO-Link proses değerleri		IO-Link cihazı durumu *)
	Seviye *)	Cisim yansıtcılığı *)
≡≡≡	Veri yok	Normal çalışma	Fonksiyonel kontrol
++		OL	Çalışma sınırları dışı
--		UL
yakın	OL	Veri yok
uzak	UL
errp	Son geçerli ölçülen değer
LoFF	Veri yok		Cihaz düzgün çalışıyor
----	UL	Normal çalışma
SC1	bozulmuş IO-Link
SC2	Normal çalışma		Fonksiyonel kontrol
SC	bozulmuş IO-Link

*) bakınız cihaz ile ilgili IODD

TR

13 Bakım, onarım, imha etme

Cihaz sadece üretici tarafından tamir edilmelidir.

▶ Sensörün ön lensini temiz tutunuz.
▶ Ürünü kullandıktan sonra imha ederken lütfen çevre dostu yöntemler kullanın.

14 Fabrika ayarı

Teslimde: parametre ayar menüsü tam olarak görüntülenmez. Sadece parametre değerleri [Uni], [EMP], [cEMP], [cMED] ayarlanabilir. Parametre ayar menüsüne tam anlamı ile erişim ancak referans seviyesi ayarlandığında mümkündür.

Parametre	Ayar aralığı	Fabrika ayarı	Kendi ayarınız
Uni	cm, m, inç	Cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 / FH1 [cm]	20.0...999.5	100
rP1 / FL1 [cm]	20.0...999.5	80
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 / FH2 [cm]	20...999.5	200
rP2 / FL2 [cm]	20...999.5	180
ASP [cm]	20...999.5	0
AEP [cm]	20...999.5	979.5
dr1 [s]	0...0.1...5	0
dr2 [s]	0...0.1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
DFO [s]	0...0.1...5	0,2
EMP [cm]	20.0...999.5	20.0
CMEd [cm]	20.0...999.5	—
diS	ON ; OFF	ON
rATE [Hz]	1...33	15
mEAn [s]	OFF; 1...60	OFF

Teknik veri ve daha fazla bilgi için: www.ifm.com
