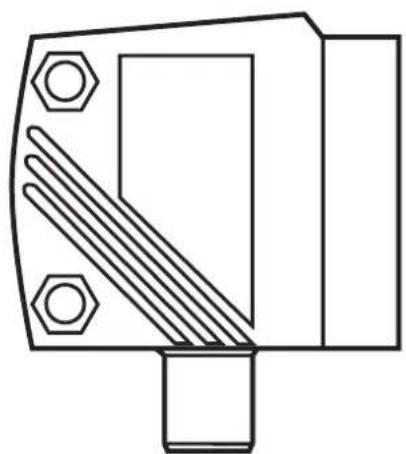

Type de capteur	Détecteur de niveau optique laser (Time of Flight)
Portée de mesure	0,2 à 10 m
Tension d'alimentation	18 à 30 V DC
Sorties	2 sorties programmables PNP (OUT2 configurable en analogique)
Type de sortie OUT1	PNP, NO/NC sélectionnable
Type de sortie OUT2	PNP tout-ou-rien ou sortie analogique distance
Courant de sortie max	200 mA
Interface IO-Link	IO-Link 1.1, COM2 (38,4 kBaud)
Classe laser	Classe 2 (faisceau visible rouge)
Indice de protection	IP67
Connecteur	M12, 4 broches
Matériau du boitier	Zamak (zinc moulé sous pression)
Fenêtre optique	Verre
Afficheur	4 caractères alphanumériques
Température de fonctionnement	-10 à +60 °C
Dimensions (L x l x H)	45 x 42 x 59 mm

FOIRE AUX QUESTIONS - O1D300 IFM

À quoi sert le capteur IFM O1D300 ?

Le O1D300 est un détecteur de niveau optique laser conçu pour mesurer la distance ou détecter le niveau de remplissage dans des cuves, bacs ou silos. Il convient aux liquides opaques non brillants ainsi qu'aux solides en vrac (granulés, poudres). Son principe laser ToF (Time of Flight) lui permet de fonctionner sans contact avec la matière.

Quelle est la portée de mesure du O1D300 ?

La plage de mesure s'étend de 0,2 m à 10 m. En dessous de 0,2 m (zone aveugle), le capteur ne peut pas garantir une mesure fiable. Il est conseillé de tenir compte de la réflectivité de la surface cible pour optimiser la portée effective.

Quelle tension d'alimentation faut-il fournir ?

Le O1D300 fonctionne sous 18 à 30 V DC. Il est compatible avec les alimentations industrielles standard 24 V DC. La polarité doit être respectée pour éviter tout endommagement.

Quelles sont les sorties disponibles sur le O1D300 ?

Le capteur dispose de deux sorties commutables programmables (OUT1 et OUT2). OUT1 est une sortie tout-ou-rien PNP (NO ou NC sélectionnable). OUT2 peut être configurée soit en sortie tout-ou-rien PNP, soit en sortie analogique proportionnelle à la distance mesurée. Le courant de sortie maximal est de 200 mA.

Le O1D300 est-il compatible IO-Link ?

Oui, le O1D300 intègre une interface IO-Link 1.1 (COM2, 38,4 kBaud). Cette interface permet la configuration à distance, le diagnostic en temps réel et le paramétrage via un maître IO-Link, sans outil physique sur le capteur.

Quel est l'indice de protection du O1D300 ?

Le capteur est protégé IP67 : il résiste à la poussière et supporte une immersion temporaire dans l'eau jusqu'à 1 m pendant 30 minutes. Il convient aux environnements industriels humides ou susceptibles d'être lavés à l'eau.

Le O1D300 peut-il mesurer des liquides transparents ?

Non, le O1D300 n'est pas adapté aux liquides transparents ni aux surfaces très brillantes (miroirs, métaux polis). Ces surfaces renvoient trop peu ou trop de lumière laser pour une mesure fiable. IFM propose d'autres références pour ce type d'application.

Que signifie la classe laser 2 pour la sécurité ?

La classe laser 2 signifie que le faisceau est visible (rouge) et de faible puissance. Le réflexe naturel de clignement des yeux protège normalement contre une exposition accidentelle brève. Il est toutefois déconseillé de regarder directement dans le faisceau de manière prolongée. Aucun équipement de protection laser spécial n'est obligatoire pour un usage normal.

Comment programmer les seuils de commutation ?

Les seuils peuvent être réglés directement via les boutons de configuration et l'afficheur 4 caractères intégré au capteur. La programmation est également possible à distance via IO-Link depuis un automate ou un outil de configuration IFM (ex. movisens IQ). Deux points de commutation indépendants (SP1 et SP2) sont paramétrables.

Quel connecteur utilise le O1D300 et comment le brancher ?

Le O1D300 est équipé d'un connecteur M12, 4 broches. Le brochage standard est : broche 1 = L+ (alimentation +), broche 3 = L- (masse), broche 2 = OUT2, broche 4 = OUT1. Un câble M12 standard 4 fils suffit pour le raccordement.

Quelle est la plage de température de fonctionnement ?

Le capteur fonctionne entre -10 °C et +60 °C. Pour les applications avec condensation ou variations thermiques importantes, veiller à ce que la fenêtre optique reste propre pour maintenir la précision de mesure.

Le O1D300 convient-il à la détection de solides en vrac ?

Oui, c'est l'une des applications principales du O1D300. Il détecte le niveau de granulés, copeaux, poudres et autres solides en vrac dans des silos ou trémies, à condition que la surface soit suffisamment diffusante. Les matières très absorbantes (noires, mates) réduisent la portée effective.

MODE D'EMPLOI O1D300 IFM

Notice d'utilisation Détecteur de niveau optique

O1D300

FR

11454904 / 00 04 / 2019

Contenu

1 Remarque préliminaire 4

1.1 Symboles utilisés 4
1.2 Avertissements utilisés 4

2 Consignes de sécurité 4
3 Fonctionnement et caractéristiques 6

3.1 Applications 6
3.2 Restriction de l'application 6

4 Fonction 6

4.1 Fonction de commutation 6
4.1.1 Fonction hysteresis 6
4.1.2 Fonction fenetre 8

4.2 Fonction analogue 9

4.2.1 Sortie courant 9
4.2.2 Sortie de tension 10

4.3 Désactivation du laser 10
4.4 IO-Link 10

4.4.1 Fonctionnement avec un maitre IO-Link 11
4.4.2 Fonctions etendues 11

5 Montage. 11

5.1 Conditions de montage 11
5.2 Lieu de montage 12
5.3 Accessoires de montage 13

6 Raccordement electrique 14
7 Elements de service et d'indication 15

8 Menu 16

8.1 Structure du menu 16
8.2 Explication du menu 17

8.2.1 Etat de livreaison 17
8.2.2 Menu principal 17
8.2.3 Fonctions etendues 19

9 Mise en service 20
10 Paramétrage 20
10.1 Paramétrage en général 20

10.1.1 Réglage d'une valeur de paramètre 20
10.1.2 Changement du niveau de menu 1 au niveau de menu 2............21

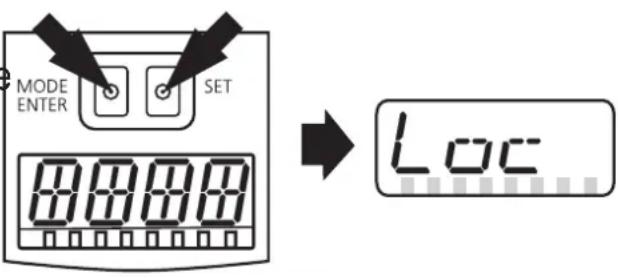

10.1.3 Verrouélectronique 22

10.2 Saisie du niveau de referencia (appareil en etat de livraison). 22

10.2.1 Saisie libre de la hauteur de la cuve 23
10.2.2 Effectuer le réglage vide 23
10.2.3 Effectuer le réglage par rapport au niveau de référence 24
10.2.4 Réglage non réussi 25
10.2.5 Réglage réussi du niveau de reférence 25

10.3 Paramétrage des réglages de base 26

10.3.1 Sélectionner l'unité d'affichage 26
10.3.2 Régler l'affichage 26
10.3.3 Configurer OUT1 26
10.3.4 Régler les seuils pour la fonction hysteresis OUT1 27
10.3.5 Régler les seuils pour la fonction fenêtre OUT1 27
10.3.6 Configurer OUT2 27
10.3.7 Régler les seuils pour la fonction hystérésis OUT2 27
10.3.8 Régler les seuils pour la fonction fenêtre OUT2 28
10.3.9 Mise à l'échelle de l'etendue de mesure (sortie analogue) 28

10.4 Fonctions etendues 28

10.4.1 Régler la temporisation pour les sorties de commutation 28
10.4.2 Régler le comportement des sorties en cas de défaut 29
10.4.3 Régler la fonction : temporisation après une perte de signal 29
10.4.4 Régler la fréquence de mesure 29
10.4.5 Table de répertabilité et précision 30
10.4.6 Reglage du filtrre moyen 31
10.4.7 Restaurer les réglages usine 31

11 Fonctionnement 32

11.1 Modes de fonctionnement 32

11.1.1 Mode Run 32
11.1.2 Mode affichage 32
11.1.3 Rereflectivite de I'objet 32
11.1.4 Mode de programmation 32

12 Correction d'erreurs 33

13 Entretien, réparation et élimination 34

14 Réglage usine 35

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

1.2 Avertissements utilisés

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.

• La sécurité du système est sous la responsabilité de l'instructor du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

AVENTISSEMENT

Lumière laser visible ; classe de protection laser 2.

L'utilisation d'autres éléments de service ou d'autres régles peut résultat à l'exposition aux rayonnements dangereux. Lésion de la rétine possible.

Ne pas regarder le faisceau laser!

Afficher les étiquettes jointes (avertissement laser) à proximate immediate de l'appareil.
Prendre en compte les avertissements sur l'étiquette du produit.
Utiliser l'étiquette fournie et la fixer sur le cable d'alimentation.
EN/CEI 60825-1:2007 et EN/CEI 60825-1:2014 est conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

L'étiquette fournie pour le cable d'alimentation

ATTACH TO CABLE
ifm electronic gmbh

WARNING:

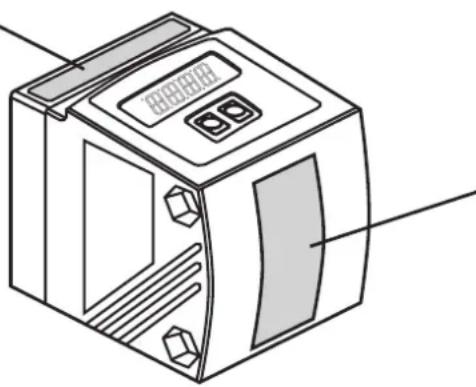

Etiquette du produit

AVOID EXPOSURE

LASER LIGHT EMITTED

FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIER LASER

DO NOT STARE INTO

BEAM

NE PAS REGARDER LE

FAISCEAU

POWER / PUISSANCE

max. ≤ 4,0mW

= 650nm

PULSE/IMPULSION

≤1.3ns

3 Fonctionnement et caractéristiques

L'appareil détecte continuèlement et optiquement le niveau et génére des signaux de sortie en fonction du paramétrage.

3.1 Applications

• Le détecteur de niveau optique détecte des fluides dans l'étendue de mesure de 20,0...1000,0 cm. Ceux-ci sont indiqués par rapport à un niveau de référence définieAAParavant.
• Il dispose d'une suppression de l'arrière-plan >10 100m
• 2 signaux de sortie peuvent être générés selon la fonction de sortie régée.

La distance entre le détector et l'arrière-plan doit être limite à max. 100m par le client. Sinon, les valeurs mesurées peuvent être ambiguës. 5.1 Conditions de montage

3.2 Restriction de l'application

• L'appareil est approprié pour les fluides pulverulents, les matières en vrac et les liquides non transparents.
• La poussière et la vapeur peuvent affecter la qualité de la mesure.
• L'appareil n'est pas approprié pour les huiles et les liquides transparents.

4 Fonction

4.1 Fonction de commutation

4.1.1 Fonction hysteresis

Les sorties changent leur état de commutation si les seuils de commutation ne sont pas atteints ou qu'ils sont dépassés. L'écart entre le seuil d'enclenchement et le seuil de déclenchement est l'hystérésis. L'hystérésis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour du seuil de commutation.

Une fonction hysteresis peut être régée pour chaque des deux sorties (OUT1 et OUT2) 10.3.3 et 10.3.6.

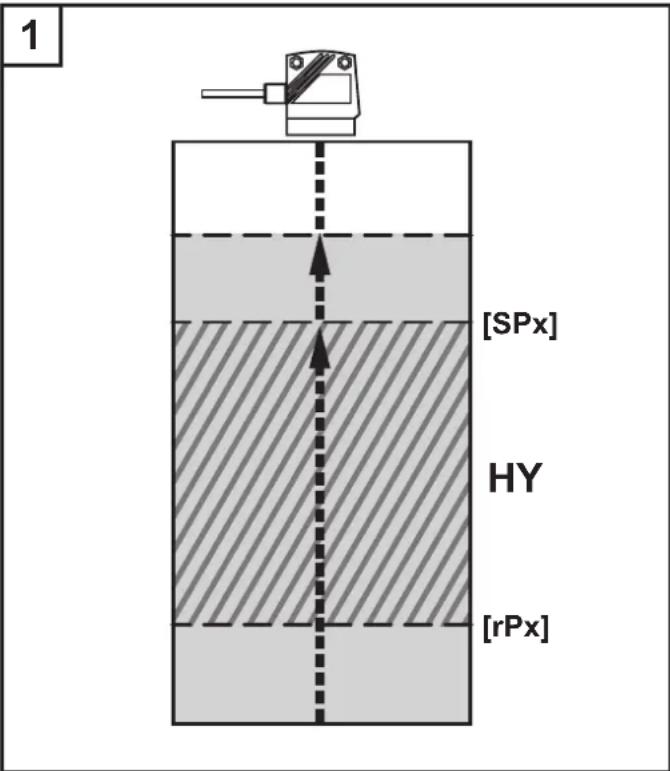

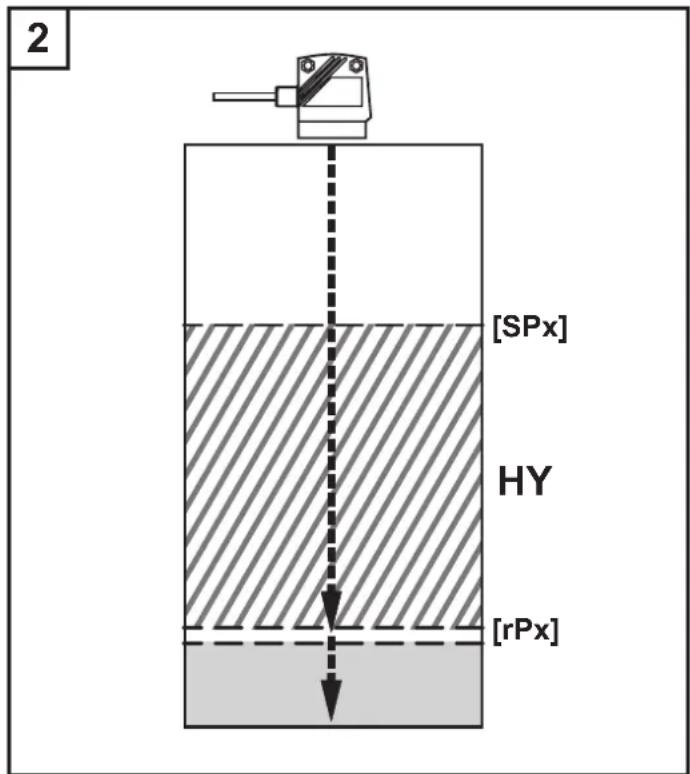

Example Hno

1. Pour la fonction [Hno] la sortie commute si le seuil d'enclenchement [SPx] est dépassependant l'augmentation du niveau.
2. Si le niveau baisse, la sortie ne commute que si le niveau tombe en dessous du seuil de déclenchement [rPx].

Le seul de déclenchement [rPx] est inférieur au seul d'enclenchement [SPx].

[SPx] = seuil d'enclenchement; [rSPx] = seuil de déclenchement; HY = hysteresis

Si la fonction de sortie [Hnc] a eté sélectionnée, les seuils d'enclenchement et de déclenchement sont inversés. La sortie est désactivée lors de l'augmentation du niveau. Si le niveau tombe en dessous de [rPx], la sortie commute.

Etat de commutation des sorties

Fonction de sortie Niveau (L) État de commutation
[Hno] L > [SPx] fermé
	L < [rPx] ouvert
[Hnc] L > [SPx] ouvert
	L < [rPx] fermé

4.1.2 Fonction fenêtre

La fonction fenêtre permet la surveillance d'une bonne plage définie. Une fonction fenêtre peut être régée pour chaque des deux sorties (OUT1 et OUT2) 10.3.3 et 10.3.6.

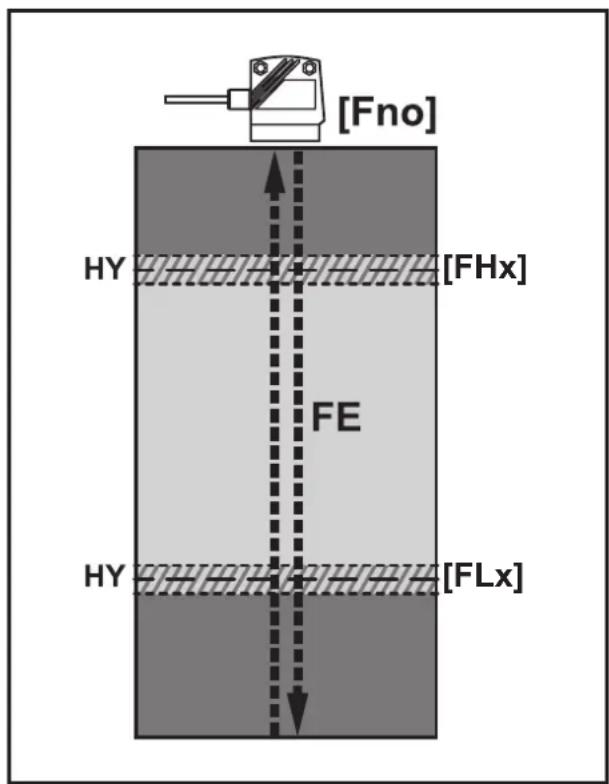

Commute si le fluide est détecté

Si la valeur mesurée est entre la valeur limite inférieure [FLx] et la valeur limite supérieure [FHx], la sortie est fermée (si [OUx] = [Fno]).

FE = fenêtre; HY = hystérisis*

[ \text{[FHx]} = \text{valeur limite supérieure} ]

[ \text{[FLx]} = \text{valeur limite inférieure} ]

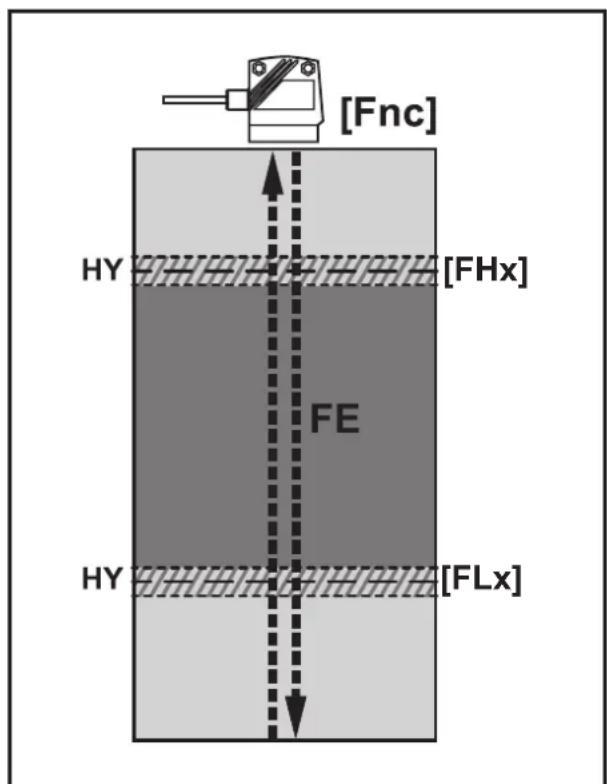

Déclença si le fluide est détecté

Si la valeur mesurée est entre la valeur limite

inférieure [FLx] et la valeur limite supérieure [FHx], la sortie est ouverte (si [OUx] = [Fnc]).

FE = fenêtre; HY = hystérisis*

[ \text{[FHx]} = \text{valeur limite supérieure} ]

[FLx] = valeur limite inférieure

• Une hysteresis de commutation est réalisée sur les deux limites de la fenêtre. Celle-ci ne peut pas être configurée, elle dépend de la distance et du taux d'échantillonnage.

Etat de commutation des sorties

Fonction de sortie Niveau (L) État de commutation
[Fno]	L < [FHx] L > [FLx]	fermé
	[FHx] < L < [FLx] ouvert
[Fnc]	L < [FHx] L > [FLx]	ouvert
	[FHx] < L < [FLx] fermé

Les deux limites de la fenêtre ([SPx] et [rPx]) travaillent avec une hystérisis de commutation. 4.1.1 Fonction hystérisis / exemple de fonction de sortie [Hno]

4.2 Fonction analogue

La sortie 2 (OUT2) peut fournir un signal analogique proportionnel à la distance 10.3.9 Mise à l'échelle de l'etendue de mesure (sortie analogique).

4.2.1 Sortie courant

MEW = valeur maxi de l'endetue de mesure.

Dans l'etendue de mesure reglee le signal de sortie est entre 4 et 20mA

De plus, des parasites sont signalés 12 Correction d'erreurs.

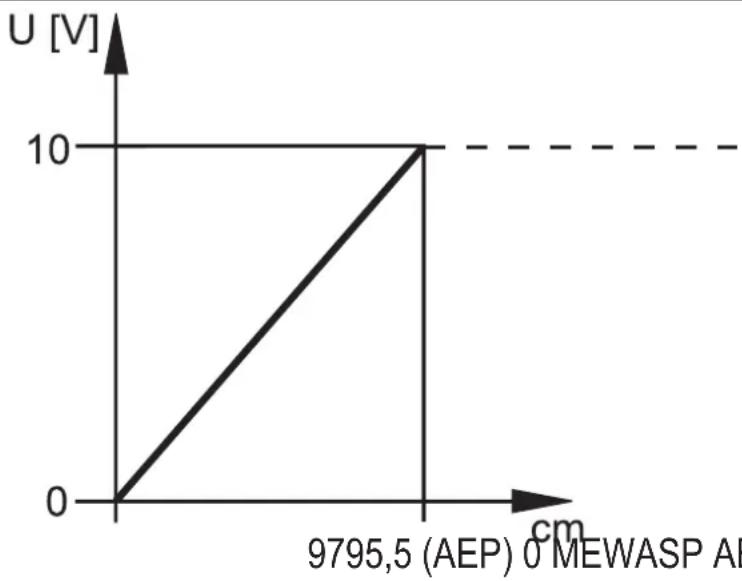

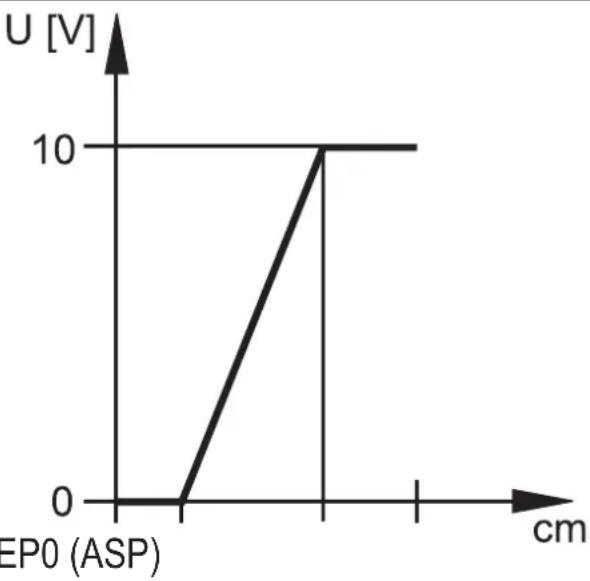

4.2.2 Sortie de tension

Réglage usine Etendue de mesure mise à l'échelle

MEW = valeur maxi de l'endetue de mesure
Dans l'etendue de mesure régée le signal de sortie est entre 0 et 10V

4.3 Désactivation du laser

A des fins de sécurité et d'entretien il est possible de désactiver l'appareil temporairement via l'entrée sur broche 5.

Signal d'entrée sur broche 5 Laser
Bas / non utilisé Activé
Haut Désactivé

4.4 IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l' apparéil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link adapté et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

4.4.1 Fonctionnement avec un maitre IO-Link

L'appareil est compatible avec le type de port maître IO-Link A (type A).

Observer les remarques suivantes lors d'un fonctionnement avec le type de port maître B (type B):

Normalement, l'appareil n'est pas compatible avec le type de port maître B (type B). La brochure 2 (OU2) et la brochure 5 (IN1) sont utilisées pour des fonctions spécifique au fabricant. Ainsi, la tension d'alimentation principale de l'appareil et la tension auxiliaire (type de port maître B sur la brochure 2/5) ne peuvent pas être séparées galvaniquement.

L'appareil peut être utilisé avec le type de port maître B avec les configurations suivantes :

• Connecter l'appareil et le maître IO-Link via 3 cables : Connecter les broches 1, 3 et 4 de l'appareil avec le maître IO-Link (ne pas connecter les broches 2 et 5).
• Connecter l'appareil et le maître IO-Link via 4 cables : Désactiver la brochure 2 (OU2) via IO-Link (réglage OU2 = "off") et connecter les broches 1, 2, 3 et 4 de l'appareil avec le maître IO-Link (ne pas connecter la brochure 5).

4.4.2 Fonctions étendues

Grace à IO-Link, des données mesurées étendues sont disponibles.

La réfléctivité de l'objet peut être lue via l'afficheur et en tant que valeur des données process (PDV) via IO-Link.

La réfléctivité de l'objet peut par exemple être utilisée pour détecter le degré des salissure du détecteur.

5 Montage

5.1 Conditions de montage

Monter l'appareil de sorte que le fluide à détecter se trouve dans la plage de mesure de 20,0...1000,0 cm.

La zone d'univocité du détecteur est fixée à 100m . Des objets qui se trouvent dans la plage >10 100m ne sont pas détectés.

Les surfaces refléchissantes se trouvant directement dans le faisceau du détecteur même dans une plage >100m doivent etre évités par le client. Sinon, les valeurs mesurées peuvent etre ambiguës.

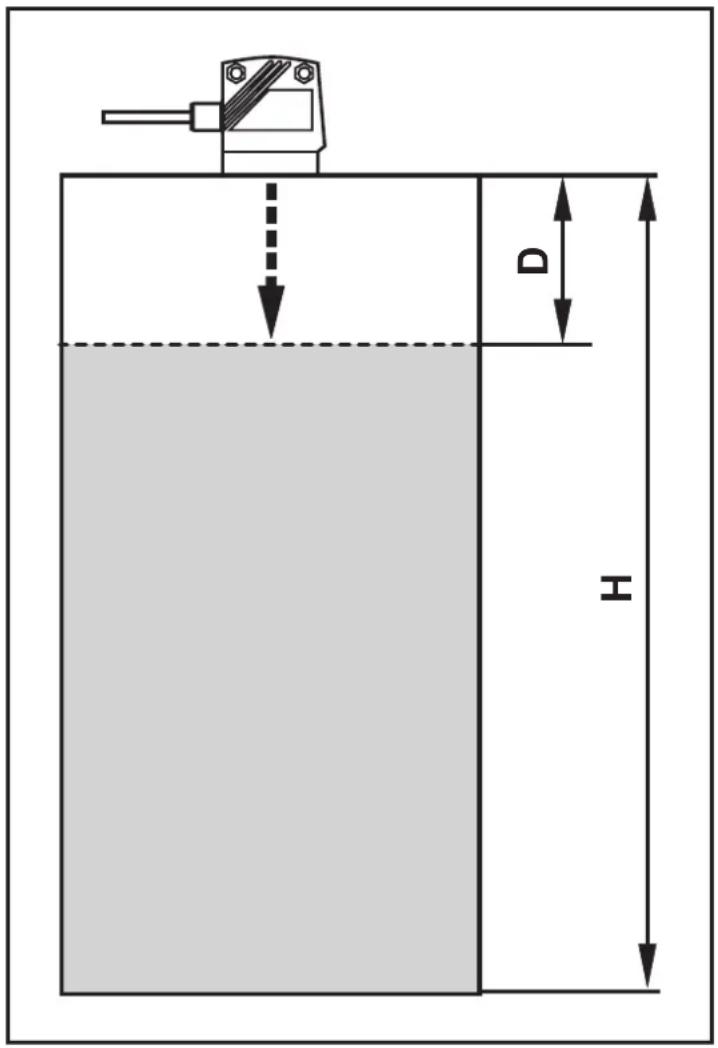

5.2 Lieu de montage

Monter le détector de manière qu'une distance (D) d'au moins 20,0 cm est maintainue entre le niveau max. et le panneau avant du détector.
La distance maximale de mesure (H) entre le panneau avant du détecteur et le fond de la cuve ou le niveau régle est de 10m . Il n'est pas possible de régler une hauteur de referencia avec une distance plus grande.

D = distance minimale de mesure / zone morte

H = distance maximal de mesure

5.3 Accessoires de montage

L'appareil est fourni sans accessoires de montage.

Exemples d'accessoires de montage Rétérence
Fenêtre de protection O1D E21133
Kit de montage E2D101 + E20938 + E20951 E21079
Kit de montage O1D, O2D (pour profil rond Ø 12 mm) E2D101
Profil rond droit Ø 12 mm / M10 E20938
Kit de montage O1D, O2D (pour profil rond Ø 14 mm) E2D111
Profil rond droit Ø 14 mm / M12 E20939
Equerre de fixation réglage fin pour détecteurs laser O1D (pour profil rond ou platine ; selon le cylindre de serrage)	E1D100

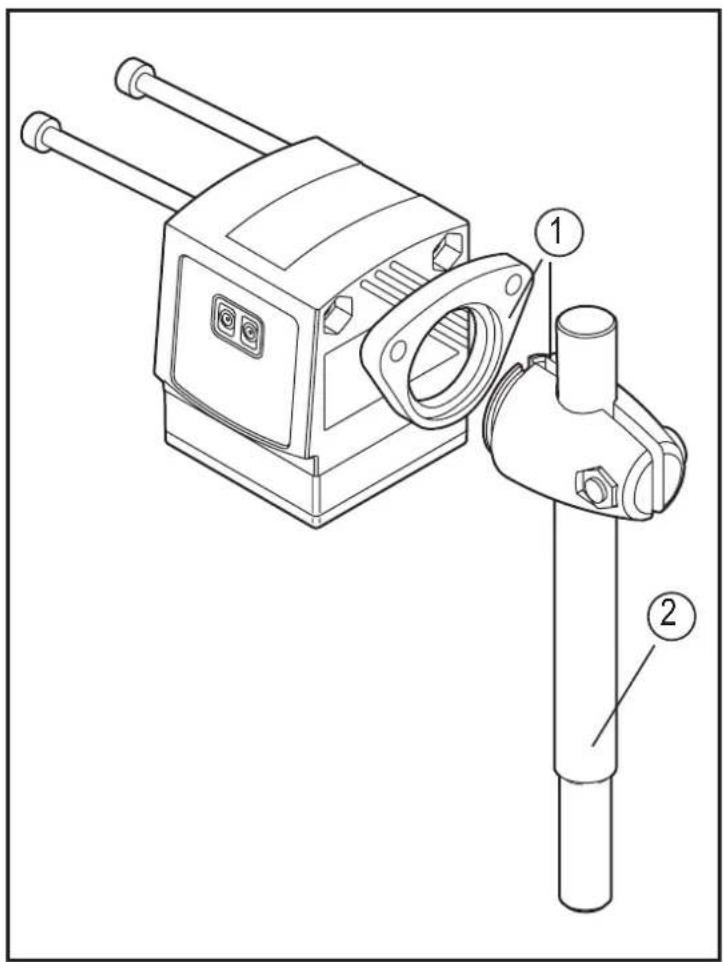

Exemple de montage :

1: Kit de montage pour vérins

cylindriques 12 mm

Référence E2D101

2: Profil rond droit Ø 12 mm / M10

Référence E20938

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
  Assurer une alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension.

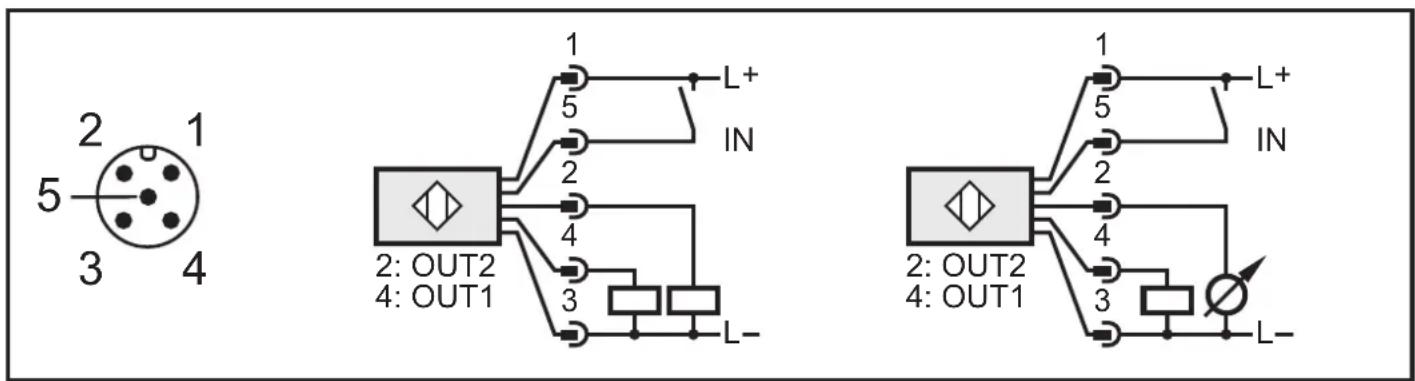

Raccorder I'appareil comme suit :

Couleurs des fils conducteurs des connecteurs fémelles ifm : 1 = BN(brun) , 2 = WH(blanc) , 3 = BU(bleu) , 4 = BK(noir) , 5 = GR(gris) .

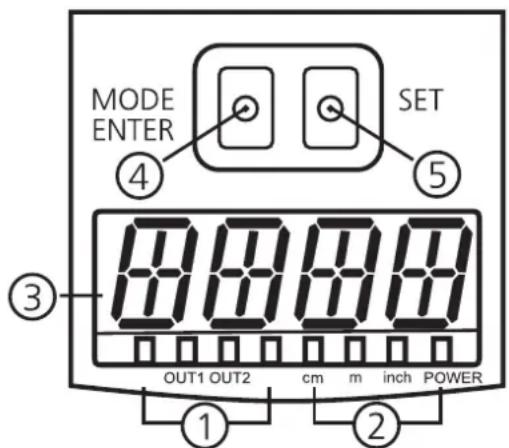

7 Éléments de service et d'indication

1: 4 x LED jaune (deux non utilisées)	Indication de l'état de commutation; allumée si la sortie correspondante est commutée.
2: 4 x LED verte LED allumée = a	imentation et unité d'affichage régée (cm, m, inch).
3: Affichage alphanumeric à 4 digits	Affichage de la distance mesurée, des paramètres et des valeurs de paramètres.
4: Bouton de programmation [MODE/ENTER]	Sélection des paramètres et confirmation des valeurs de paramètres.
5: Bouton de programmation [SET]	Réglage des valeurs de paramètres (en continue en appuyant sur le bouton-poussoir en permanence; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

8 Menu

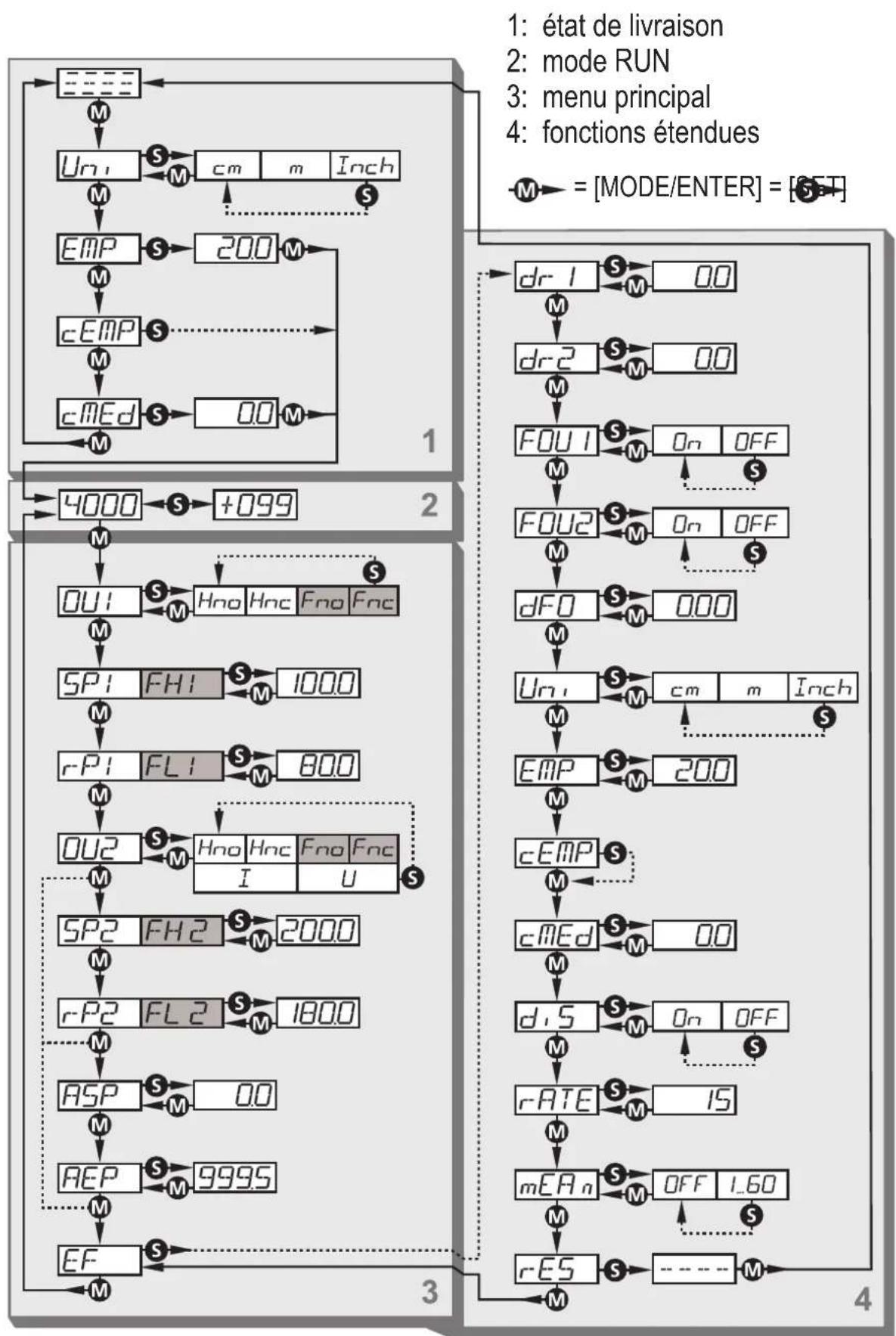

8.1 Structure du menu

8.2 Explication du menu

Les réglages usine se trouvent à la fin de cette notice ( 14 Réglage usine).

8.2.1 Etat de livraison

Urn	Réglage de l'unité d'affichage Sélectionner l'unité de mesure pour [SP1/FH1], [SP2/FH2], [ASP], [AEP] Options de sélection : [cm] [m] [Inch] → 10.3.1 Sélectionner l'unité d'affichage
EMP	Saisie libre de la hauteur de la cuve Si la hauteur de la cuve est connue, il est possible de la saisir sans que l'appareil soit monté. La distance saisie sert de niveau de référence. Des distances de 20,0...999,5 cm peuvent être sélectionnées. → 10.2.1 Saisie libre de la hauteur de la cuve
cEMP	Effectuer le réglage vide Le fond d'une cuve vide peut être régle comme niveau de référence. → 10.2.2 Effectuer le réglage vide
cMed	Effectuer le réglage par rapport au niveau de ↔ é�rence Le niveau actuel d'une cuve remplie en partie peut être entré comme valeur numérique. A partir de celui-ci le niveau de ↔ é�rence est calculé. → 10.2.3 Effectuer le réglage par rapport au niveau de ↔ é�rence

8.2.2 Menu principal

OU I	Configuration pour la sortie 1 4 fonctions de commutation sont régibles : [Hno], [Hnc], [Fno], [Fnc] → 9.3.3 Configurer OUT1
SP I FH I	Seuil pour la fonction fenêtre et hystérésis OUT1 Fonction hystérésis Valeur limite supérieure à laquelle la sortie en fonction hystérésis change son état de commutation (fluide plus proche / plus éloigné que la distance réglée). • [SP1] est le seuil d'enclenchement si [OU1] = [Hno] • [SP1] est le seuil de déclenchement si [OU1] = [Hnc]. → 10.3.4 Régler les seuils pour la fonction hystérésis OUT1 Fonction fenêtre [FH1] est la valeur limite supérieure à laquelle la sortie change son état de commutation si [OU1] = [Fno] ou [Fnc]. → 10.3.5 Régler les seuils pour la fonction fenêtre OUT1
rP1 FL1	Seuil de déclenchement pour la fonction fenêtre et hystérisis OUT1 [rP1 / FL1] doit être régle séparément de [SP1 / FH1]. [rP1 / FL1] < [SP1 / FH1] Fonction hystérisis Valeur limite inférieure à laquelle la sortie en fonction hystérisis change son état de commutation (fluide plus proche / plus éloigné que la distance régée). • [rP1] est le seuil de déclenchement si [OU1] = [Hno]. • [rP1] est le seuil d'enclenchement si [OU1] = [Hnc]. → 10.3.4 Régler les seuils pour la fonction hystérisis OUT1 Fonction fenêtre [FL1] est la valeur limite inférieure à laquelle la sortie en fonction fenêtre change son état de commutation si [OU1] = [Fno] ou [Fnc]. → 10.3.5 Régler les seuils pour la fonction fenêtre OUT1
OU2	Configuration pour la sortie 2 4 fonctions de commutation et 2 signaux analogiques sont régables : [Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.3.6 Configurer OUT2
SP2 FH2	Seuil pour la fonction fenêtre et hystérisis OUT2 Fonction hystérisis Valeur limite à laquelle la sortie en fonction hystérisis change son état de commutation (fluide plus proche / plus éloigné que la distance régée). • [SP2] est le seuil d'enclenchement si [OU2] = [Hno] • [SP2] est le seuil de déclenchement si [OU2] = [Hnc]. → 10.3.7 Régler les seuils pour la fonction hystérisis OUT2 Fonction fenêtre [FH2] est la valeur limite supérieure à laquelle la sortie change son état de commutation si [OU2] = [Fno] ou [Fnc]. → 10.3.8 Régler les seuils pour la fonction fenêtre OUT2
rP2 FL2	Seuil de déclenchement pour la fonction fenêtre et hystérisis OUT2 [rP2 / FL2] doit être régle séparément de [SP2 / FH2]. [rP2 / FL2] < [SP1 / FH2] Fonction hystérisis Valeur limite inférieure à laquelle la sortie en fonction hystérisis change son état de commutation (fluide plus proche / plus éloigné que la distance régée). • [rP2] est le seuil de déclenchement si [OU2] = [Hno]. • [rP2] est le seuil d'enclenchment si [OU2] = [Hnc]. → 10.3.7 Régler les seuils pour la fonction hystérisis OUT2 Fonction fenêtre [FL2] est la valeur limite inférieure à laquelle la sortie en fonction fenêtre change son état de commutation si [OU2] = [Fno] ou [Fnc]. → 10.3.8 Régler les seuils pour la fonction fenêtre OUT2
ASP	Valeur minimum de la sortie analogue Valeur mesurée à laquelle 4 mA / 0 V sont fournis. [ASP] est seulement actif si [OU2] = [I] ou [U]. → 10.3.9 Mise à l'échelle de l'endetue de mesure (sortie analogue)
AEP	Valeur maximum de la sortie analogue Valeur mesurée à laquelle 20 mA / 10 V sont fournis. [AEP] est seulement actif si [OU2] = [I] ou [U]. → 10.3.9 Mise à l'échelle de l'endetue de mesure (sortie analogue)

8.2.3 Fonctions étendues

EF	Fonctions étendues Par l'appui sur [SET] le sous-menu "Fonctions étendues" s'ouvre. → 10.4 Fonctions étendues
dr-1 dr-2	Temporisation pour les sorties de commutation [drx] = temporisation au déclenchement. La sortie ne change son état de commutation qu'aupres l'écoulement de la temporisation. Si l'événement de commutation n'este plus après l'écoulement de la temporisation, la sortie ne change pas d'état. → 10.4.1 Régler la temporisation pour les sorties de commutation
FOU1 FOU2	Réponse d'erreur pour les sorties de commutation Avec [FOUx] le comportement de [OUx] est défini en cas d'un défaut interne. [FOUx] = [ON] La sortie de commutation est commuté ou la valeur analogue 20 mA / 10 V est fournie. [FOUx] = [ON] La sortie de commutation n'est pas commuté ou la valeur analogue 4 mA / 0 V est fournie. → 10.4.2 Régler le comportement des sorties en cas de défaut
dFo	Temporisation après perte de signal Une temporisation du comportement de OUT1 et OUT2 de 0...5s peut être réglée. Des situations d'erreur peuvent être supprimées pour un courte période. A [0] la temporisation n'est pas active. → 10.4.3 Régler la fonction : temporisation après une perte de signal
di,5	Réglage de l'affichage 2 réglages peuvent être sélectionnés : [ON], [OFF]. → 10.3.2 Régler l'affichage
r-ATE	Réglage de la fréquence de mesure La fréquence de mesure définit la durée maximale avant qu'un nouveau résultat de mesure soit disponible et que les sorties soient mises à jour. → 10.4.4 Régler la fréquence de mesure
mEHn	Réglage du filtré moyen Le filtré moyen supprime des fluctuations du niveau pendant la période régée. Les résultats de mesure pendant cette période sont moyennés et influencent l'état de commutation. Ensuite une nouvelle moyenne est déterminée. Plage de réglage : [OFF] ou 1...60 s. → 10.4.6 Réglage du filtré moyen
r-ES	Restaurer les réglages usine → 10.4.7 Restaurer les réglages usine

9 Mise en service

Àpres le montage, le raccordement électrique et le paramétrage, vérifier le bon fonctionnement de l'appareil.

En cas d'une mise en service correcte, la distance au niveau est affichée.

10.2 Saisie du niveau de referencia (appareil en etat de livreaison).

Durée de vie d'une diode laser : 50 000 heures.

10 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement en interne. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que la modification soit validée.

Si l'appareil se trouve en état de livreaison il faut d'abord régler le niveau de référence pour qu'il soit opérationnel 10.2 Saisie du niveau de référence (appareil en état de livreaison).

Un paramétrage peut également être effectué via l'interface IO-Link 4.4 .

10.1 Paramétrage en général

10.1.1 Réglage d'une valeur de paramètre

Régler l'unité d'affichage [Uni] avant de déterminer les valeurs pour les paramètres. En cas d'un changement ultérieur de l'unité d'affichage des erreurs d'arrondi lors de la conversion interne peuvent fausser les valeurs régliées 10.3.1 Sélectionner l'unité d'affichage.

1	Sélectionner le paramètre • Appuyer sur [MODE/ENTER] jusqu'à ce que le paramètre souhaité soit affché.	MODE ENTER SET	→	SP1
2	Régler la valeur du paramètre • Appuyer sur [SET] et le maintainir appuyé. • La valeur de paramètre actuelle clignote pendant 5 s. • Augmenter la valeur de réglage en pas à pas en appuyant sur le bouton-poussoir plusieurs fois, ou en continue en appuyant sur le bouton-poussoir en permanence.	MODE ENTER SET	→	900
			→	935
	Réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle reconnce à la valeur de réglage minimum.
3	Confirmer la valeur de paramétrage • Appuyer brièvement sur [MODE/ENTER]. • Le paramètre est indiqué de nouveau ; la valeur de paramètre réglée devient effective.	MODE ENTER SET	→	SP1
4	Réglage d'autres paramètres • Reconcencer par l'étape 1.
5	Terminer le paramétrage • Attendre 15 s ou appuyer sur [MODE/ENTER]. • La valeur mesurée actuelle est indiquée.

10.1.2 Changement du niveau de menu 1 au niveau de menu 2

• Appuyer sur [MODE/ENTER] jusqu'à ce que [EF] soit affché. • Appuyer brièvement sur [SET].

MODE ENTER SET EF

Le premier paramètre du sous-menu est affché (ici : [dr1]).

10.1.3 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. En état de livraison, l'appareil n'est pas verrouillé.

Verrouiller

S'assurer que l'appareil se trouve en mode de fonctionnement normal.
Appuyer sur [MODE/ENTER] + [SET] jusqu'à ce que [Loc] soit affché.

L'appareil est verrouillé.

[Loc] est affché brievement lorsque l'onessaie de changer des valeurs de paramètrespendant le fonctionnement.

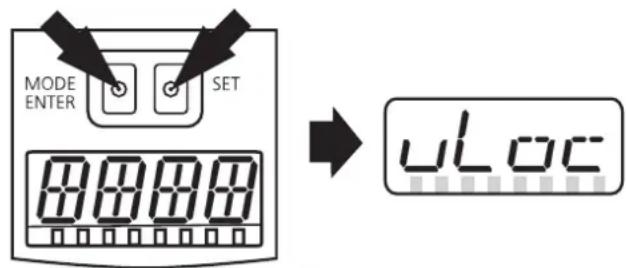

Déverrouiller

Appuyer sur [MODE/ENTER] + [SET] jusqu'à ce que [Loc] soit affché.

L'appareil est verrouillé.

Timeout

Si lors du réglageaucunbouton n'est appuyépendant 15s,l'appareil se remet en mode Run sans aucune modification des valeurs.

10.2 Saisie du niveau de referencia (appareil en état de livraison)

En état de livreaison, l'appareil n'est pas opérationnel. D'abord, le niveau de réference doit être réglé. Le menu de paramétrage complet devient accessible après cette opération.

Il existe trois procédures pour définir le niveau de référence.

10.2.1 Saisie libre de la hauteur de la cuve

Si la hauteur de la cuve (distance entre le panneau avant du O1D et le fond de la cuve) est connue, elle peut être saisie sans que l'appareil soit monté. La distance saisie sert de niveau de refERENCE.

1	Applique la tension d'alimentation > L'affichage initial apparait.
2	Appuyer sur [MODE/ENTER] jusqu'à ce que [EMP] soit affchéé.
3	Appuyer sur [SET] jusqu'à ce que la valeur préseLECTIONnée clignote. Après 5 s la valeur de réglage peut être régliée en pas en pas ou en continue en appuyant sur le bouton-poussoir en permanence.
	La valeur est incrémentede. Pour réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
4	Confirmer en appuyant sur [MODE/ENTER].

10.2.2 Effectuer le réglage vide

Le fond d'une cuve vide peut etre regle comme niveau de reference.

1	Applique la tension d'alimentation > L'affichage initial apparait.	→
2	Appuyer sur [MODE/ENTER] jusqu'à ce que [cEMP] soit affché.	→
3	Appuyer sur [SET] et le maintainir appuyé jusqu'à ce que [cEMP] clignote.	MODE ENTER SET → CEMP →
4	>Après 5 s [WAIT] est affchépendant que la mesure est effectué. >[donE] indique que la nouvelle valeur de réglage est mémorisée. En cas de réglage non réussi, la cause est affichée brièvement, ensuite [FAIL]. Le nouveau point de référence est rejeté.	MODE ENTER SET → WAIT → donE

10.2.3 Effectuer le réglage par rapport au niveau de référence

Le niveau actuel d'une cuve remplie en partie peut etre entree comme valeur numérique. A partir de cette-ci le niveau de refereence est calculé.

1	Applique la tension d'alimentation > L'affichage initial apparait.
2	Appuyer sur [MODE/ENTER] jusqu'à ce que [cMEd] soit affchéé.
3	Appuyer sur [SET] et le maintainir appuyé jusqu'à ce que l'affichage clignote. Après 5 s la valeur de réglage peut être réglée en pas en pas en appuyant sur le bouton-poussoir plusieurs fois, ou en continue en appuyant sur le bouton-poussoir en permanence.
	La valeur est incrémentede. Pour réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.

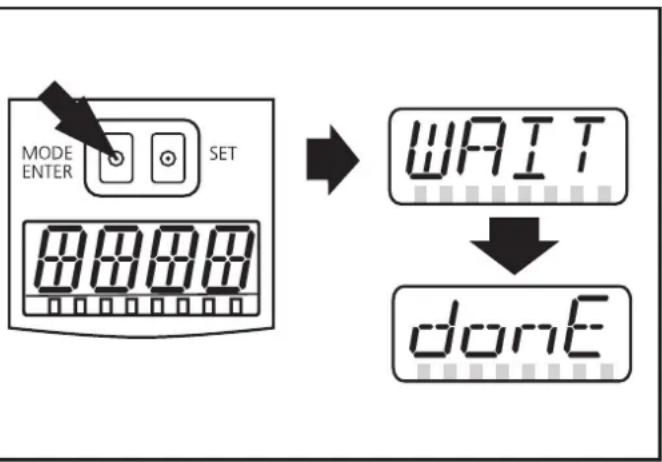

4	Confirmer en appuyant sur [MODE/ENTER]. > [WAIT] est affchépendant que la mesure est effectuee. > [donE] indique que la nouvelle valeur de réglage est mémorisée. En cas de réglage non réussi, la cause est brièvement affché, ensuite [FAIL]. Le nouveau point de référence est rejeté.

10.2.4 Réglage non réussi

En cas d'un réglage non réussi, la cause est affichée brièvement ([++], [--], [nEAr], [Far], [bAd], [dEEP]), ensuite [FAIL]. Le nouveau point de référence est rejeté.

FR

Affichage Cause possible
[++]	trop de lumière, par ex. surface réfléchissante
[--] pas assez de lumière, aucun fluide
[nEAr] le niveau tombe en dessous de la distance minimale de mesure < 20,0 cm
[Far] le niveau dépasse la distance maximale de mesure > 1000,0 cm
[bAd] la mesure est trop perturbée
[dEEP] niveau de référence > 1000,0 cm

10.2.5 Réglage réussi du niveau de référence

Les valeurs de paramètres ([SPx / FHx], [rPx / FLx], [ASP], [AEP]) qui ne peuvent pas être effectuées en relation avec le nouveau niveau de référence régle sont mises à l'échelle par rapport à l'endetue de mesure maintainant disponible.

10.3 Paramétrage des réglages de base

10.3.1 Sélectionner l'unité d'affichage

Régler [Uni] avant de saisir les valeurs de paramètres [SPx / FHx], [ASP], [AEP]. En cas d'un changement ultérieur de l'unité d'affichage des erreurs d'arrondi lors de la conversion interne peuvent fausser les valeurs régles. ► Passer à [EF]. ► Sélectionner [Uni] et régler l'unité de mesure. Sélection de l'unité de mesure : [cm], [m], [inch] ► Confirmer en appuyant sur [MODE/ENTER]. > L'unité sélectionnée est affichée par la LED verte.

EF Uni

10.3.2 Régler l'affichage

Passer à [EF]. Sélectionner [diS] et effectuer les réglages. 2 réglages peuvent être sélectionnés: ·[ON] = l'affichage de la valeur mesurée est activé en mode Run. Actualisation de la valeur mesurée toutes les 600 ms. ·[OFF] = l'affichage de la valeur mesurée est désactivé en mode Run. Par l'appui sur l'un des boutons la valeur mesurée actuelle est affichée pendant 15 s. L'actualisation de la valeur mesurée ne concerne que l'affichage. Elle n'a aucun effet sur les sorties. Confirmer en appuyant sur [MODE/ENTER]. Meme si l'affichage est désactivé, les LED restent actives.

EF di 5

10.3.3 Configurer OUT1

• Sélectionner [OU1] et régler les fonctions de commutation. Fonctions de commutation: • [Hno] = fonction hystérésis / normalement ouvert • [Hnc] = fonction hystérésis / normalement fermé • [Fno] = fonction fenêtre / normalement ouvert • [Fnc] = fonction fenêtre / normalement fermé • Confirmer en appuyant sur [MODE/ENTER].

OU1

10.3.4 Régler les seuils pour la fonction hystérésis OUT1

• Sélectionner la fonction de sortie [Hno] ou [Hnc] dans [OU1]. • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [SP1] et régler le seuil de commutation. • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [rP1] et régler le seuil de déclenchement. • Confirmer en appuyant sur [MODE/ENTER].

OU 1 SP 1 r-P 1

10.3.5 Régler les seuils pour la fonction fenêtre OUT1

• Sélectionner la fonction de sortie [Fno] ou [Fnc] dans [OU1]. • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [FH1] et régler la valeur limite supérieure. • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [FL1] et régler la valeur limite inférieure. • Confirmer en appuyant sur [MODE/ENTER].

OU 1 FH 1 FL 1

10.3.6 Configurer OUT2

• Sélectionner [OU2]. • Régler les fonctions de commutation ou les signaux analogiques : · [Hno] = fonction hystérésis / normalement ouvert · [Hnc] = fonction hystérésis / normalement fermé · [Fno] = fonction fenêtre / normalement ouvert · [Fnc] = fonction fenêtre / normalement fermé · [I] = sortie courant analogue 4...20 mA · [U] = sortie tension analogue 0...10 V • Confirmer en appuyant sur [MODE/ENTER].

OU2

10.3.7 Régler les seuils pour la fonction hystérésis OUT2

• Sélectionner la fonction de sortie [Hno] ou [Hnc] dans [OU2]. • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [SP2] et régler le seuil de commutation. • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [rP2] et régler le seuil de déclenchement. • Confirmer en appuyant sur [MODE/ENTER].

OU2 SP2 r-P2

10.3.8 Régler les seuils pour la fonction fenêtre OUT2

• Sélectionner la fonction de sortie [Fno] ou [Fnc] dans [OU2]. • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [FH2] et régler la valeur limite supérieure. • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [FL2] et régler la valeur limite inférieure. • Confirmer en appuyant sur [MODE/ENTER].

OU2 FH2 FL2

10.3.9 Mise à l'échelle de l'endetue de mesure (sortie analogue)

► Sélectionner [I] ou [U] dans [OU2]. ► Confirmer en appuyant sur [MODE/ENTER]. ► Sélectionner [ASP] et régler la " valeur minimum de la sortie analogue". [ASP] définit à chaque valeur mesurée le signal de sortie est de 4 mA / 0 V. ► Confirmer en appuyant sur [MODE/ENTER]. ► Sélectionner [AEP] et régler la " valeur maximum de la sortie analogique". [AEP] définit à chaque valeur mesurée le signal de sortie est de 20 mA / 10 V. Cette valeur peut également être sélectionnée de sorte qu'elle soit avant la valeur [ASP]. Un front descendant peut donc être réalisé. ► Confirmer en appuyant sur [MODE/ENTER]. Distance minimale entre [ASP] et [AEP] : 10,0 cm Si le niveau tombe en dessous la distance minimale, le message d'erreur " SIZE " est affché.

OU2 ASP AEP

10.4 Fonctions étendues

10.4.1 Régler la temporisation pour les sorties de commutation

► Sélectionner [EF]. ► Appuyer sur [SET] pour passer au menu [EF]. ► En appuyant sur [MODE/ENTER] sélectionner le paramètre : [drx] = temporisation au déclenchement ► En appuyant sur [SET] régler la valeur du paramètre : Plage de réglage [s] : 0 / 0,1...5 s en pas de 0,1 s (0 = temporisation n'est pas active) ► Confirmer en appuyant sur [MODE/ENTER].

EF dr-1 dr-2

10.4.2 Régler le comportement des sorties en cas de défaut

► Sélectionner [EF]. ► Appuyer sur [SET] pour passer au menu [EF]. ► Sélectionner [FOUx]. ► En appuyant sur [SET] régler la valeur du paramètre : • [ON] = la sortie commute en cas de défaut ou la valeur analogique 20 mA / 10 V est fournie. • [OFF] = la sortie déclenché en cas de défaut ou la valeur analogique 4 mA / 0 V est fournie. ► Confirmer en appuyant sur [MODE/ENTER].

EF FOU1 FOU2

10.4.3 Régler la fonction : temporisation après une perte de signal

► Sélectionner [EF]. ► Appuyer sur [SET] pour passer au menu [EF]. ► Sélectionner [dFo]. ► En appuyant sur [SET] régler la valeur du paramètre : Plage de réglage [s]: 0,0...1,0...5,0. ► Confirmer en appuyant sur [MODE/ENTER].

EF dFo

10.4.4 Régler la fréquence de mesure

► Sélectionner [EF]. ► Appuyer sur [SET] pour passer au menu [EF]. ► Sélectionner [rATE]. ► Appuyer sur [SET] jusqu'à ce que la valeur préseLECTIONnée de la fréquence de mesure clignote. ► Saisir la valeur en pas à pas en appuyant sur le bouton-poussoir [SET] plusieurs fois. ► Confirmer en appuyant sur [MODE/ENTER]. > [rATE] est de nouveau affché.

EF r- RATE

10.4.5 Table de répétabilité et précision

Fréquence de mesure 15 Hz, lumière extérieure de max. 40 klx*

Distance en [cm]	Répétabilité Précision
	Blanc rémission 90 %	Gris rémission 18 %	Blanc rémission 90 %	Gris rémission 18 %
20,0...100,0 ± 0,45 cm ± 0,6 cm ± 1,5 cm ± 1,6 cm
100,0...200,0 ± 0,5 cm ± 0,8 cm ± 1,5 cm ± 1,8 cm
200,0...400,0 ± 1,6 cm ± 1,9 cm ± 2,5 cm ± 3,0 cm
400,0...600,0 ± 2,4 cm ± 3,3 cm ± 3,5 cm ± 4,5 cm
600,0...1000,0 ± 5,0 cm — ± 6,5 cm —

Fréquence de mesure 15 Hz, lumière extérieure de 40...100 klx*

Distance en [cm]	Répétabilité Précision
	Blanc rémission 90 %	Gris rémission 18 %	Blanc rémission 90 %	Gris rémission 18 %
20,0...200,0 ±	1,4 cm ± 1,4 cm ±	2,4 cm ± 2,4 cm
200,0...400,0 ±	2,5 cm ± 3,0 cm ±	3,5 cm ± 4,0 cm
400,0...600,0 ±	3,1 cm ± 4,5 cm ±	4,1 cm ± 5,5 cm
600,0...1000,0 ±	6,0 cm — ± 7,0 cm	—

Fréquence de mesure 1 Hz, luminère extérieure de max. 40klx^*

Distance en [cm]	Répétabilité Précision
	Blanc rémission 90 %	Gris rémission 18 %	Blanc rémission 90 %	Gris rémission 18 %
20,0...100,0 ± 0,40 cm ± 0,45 cm	± 1,4 cm ± 1,5 cm
100,0...200,0 ± 0,45 cm ± 0,6 cm ±	1,5 cm ± 1,6 cm
200,0...400,0 ± 1,35 cm ± 1,4 cm ±	2,3 cm ± 2,4 cm
400,0...600,0 ± 1,9 cm ± 2,1 cm ± 2,9 cm ± 3,1 cm
600,0...1000,0 ± 3,7 cm — ± 4,7 cm	—

Fréquence de mesure 1 Hz, lumière extérieure de 40...100 klx*

Distance en [cm]	Répétabilité Précision
	Blanc rémission 90 %	Gris rémission 18 %	Blanc rémission 90 %	Gris rémission 18 %
20,0...200,0 ±	1,0 cm ± 1,0 cm ±	2,0 cm ± 2,0 cm
200,0...400,0 ±	1,8 cm ± 1,9 cm ±	2,8 cm ± 2,9 cm
400,0...600,0 ±	2,3 cm ± 2,7 cm ±	3,3 cm ± 3,7 cm
600,0...1000,0 ±	3,8 cm — ± 4,8 cm	—

• Portée sur noir (rémission 6 %) ≤ 400,0 cm.
  Les valeurs sont valables pour les conditions suivantes :
• conditions ambientes constantes (23^ / 960hPa)
• seulement après 10 minutes de mise sous tension.

10.4.6 Réglage du filtré moyen

► Sélectionner [EF]. ► Appuyer sur [SET] pour passer au menu [EF]. ► Sélectionner [mEAn] ► En appuyant sur [SET] régler la valeur du paramètre : Plage de réglage [s]: 1...60 [OFF] = filtré moyen non actif ► Confirmer en appuyant sur [MODE/ENTER].

EF mEAn

10.4.7 Restaurer les réglages usine

► Sélectionner [EF]. ► Appuyer sur [SET] pour passer au menu [EF]. ► Sélectionner [rES] ► Appuyer sur [SET] et maintainir le bouton-poussoir appuyé jusqu'à ce que {{{-}}} soit affché. ► Confirmer en appuyant sur [MODE/ENTER]. > L'appareil se remet en état de livraison. > L'affichage initial apparait.

EF r-ES = = =

11 Fonctionnement

11.1 Modes de fonctionnement

11.1.1 Mode Run

Le mode Run correspond au mode de fonctionnement normal.

Après la mise sous tension l'appareil se trouve en mode Run. Il exécute ses fonctions de surveillance et générale les signaux de sortie selon les paramétres régles.

L'affichage indique le niveau actuel, les LED jaunes signalent l'état de commutation des sorties.

11.1.2 Mode affichage

Affichage des paramètres et des valeurs de paramètres régées.

Appuyer brièvement sur [MODE/ENTER].

L'appareilonne en mode affichage. En interne il reste en mode Run. Les valeurs de paramétres régles peuvent être lues :

Pour faire défiler les paramètres appuyer brievement sur [MODE/ENTER].
Appuyer brievement sur [SET] pour l'affichage de la valeur de parametre correspondante.

Après 15 s,l'appareil se remet en mode Run.

11.1.3 RÉflectivité de l'objet

Affichage de la reflectivité de l'objet :

A partir du mode Run appuyer sur [SET].

L'appareil affiche une valeur proportionnelle à la réfectivité de l'objet (par exemple +100 correspond à un objet blanc, +020 correspond à un objet gris).

11.1.4 Mode de programmation

Réglage des valeurs de paramètres 10.1 Paramétrage en général.

12 Correction d'erreurs

Affichage	Causes possibles Sortie de commutation Sortie courant
		Hno Hnc Fno Fnc				AEP < ASP	ASP < AEP
= = =	Affichage initial Niveau de référence n'est pas appris	OFF Non active 3,5 mA
++	Trop de lumière, par ex. surface réfléchissante	En fonction des réglages FOU1 / FOU2 FOU = [ON] : La sortie de commutation est commutée ou la valeur analogue = 20,5 mA / 10 V FOU = [OFF] : La sortie de commutation est désactivée ou la valeur analogue = 3,5 mA / 0 V
--	Pas assez de lumière,aucun fluide
near Niveau < 20 cm
far Niveau > 999,5 cm
Errp	Plausibilité (par ex. le fluide est trop rapide)
LoFF Laser désactivé
----	Manque. Le niveau est en dessous du niveau de référence appris.	OFF ON OFF ON				20,5 mA 10 V	3,5 mA 0 V
SC1	Court-circuit voie 1
SC2	Court-circuit voie 2					[SC2] ou [SC] n'est actif que si OUT2 est configurée comme sortie de commutation.
SC	Court-circuit voie 1 & 2

Affichage	Valeur process IO-Link		IO-Link Device Status*)
	Niveau*) Réflectivement de l'objet*)
>>>	NoData	Mode de fonctionnement normal	Functional check
++ OL			Out of specification
--		UL
near OL		NoData
far UL
Errp Dernière valeur mesurée valide
LoFF NoData			Device is operating properly
----	UL	Mode de fonctionnement normal
SC1 IO-Link perturbé
SC2 Mode de fonctionnement normal Functional check
SC IO-Link perturbé

*) voir IODD relatif à l'appareil

13 Entretien, réparation et élimination

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Dégager le panneau transparent situé devant la lentille de tout encrassement.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

14 Réglage usine

En état de livreaison, le menu de paramétrage n'est pas complètement affché. Seulement les valeurs de paramètres [Uni], [EMP], [cEMP], [cMED] peuvent être régliées. Le menu de paramétrage complet n'est accessible qu'après le réglage du niveau de referencia.

Paramètres Plage	de réglage Réglage	usine	Son propre réglage
Uni	cm, m, inch cm
OU1	Hno, Hnc, Fno, Fnc Hno
SP1 / FH1 [cm]	20,0...999,5 100
rP1 / FL1 [cm]	20,0...999,5 80
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 / FH2 [cm]	20...999,5 200
rP2 / FL2 [cm]	20...999,5 180
ASP [cm]	20...999,5 0
AEP [cm]	20...999,5 979,5
dr1 [s]	0...0,1...5 0
dr2 [s]	0...0,1...5 0
FOU1	ON; OFF OFF
FOU2	ON; OFF OFF
dFO [s]	0...0,1...5 0
EMP [cm]	20,0...999,5 20,0
cMEd [cm]	20,0...999,5 —
diS	ON; OFF ON
rATE [Hz]	1...33	15
mEAn [s]	OFF; 1...60	OFF

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
