Type de produit	Détecteur de fuite capacitif tout ou rien
Marque	IFM
Modèle	LI2243
Dimensions (longueur de tige)	481 mm (zone active : 31 mm)
Alimentation	10...36 V DC
Consommation	< 22 mA
Courant de sortie	200 mA (protégé contre courts-circuits, inversion de polarité, surcharges)
Principe de mesure	Capacitif (constante diélectrique > 1,8)
Fluides détectables	Eau, fluides aqueux, huiles, liquides de lubrification
Restrictions d'application	Non adapté aux acides, bases, fluides pulvérulents, matières en vrac, applications aseptiques
Pression maximale de cuve	± 0,5 bar (avec accessoires de montage résistants à la pression)
Matériau du boîtier	PP-GF orange, TPE-U
Matériau en contact avec le fluide	PP
Indice de protection	IP 65, IP 67
Classe de protection	II
Température ambiante	0...60 °C
Température du fluide (huile)	0...65 °C
Température du fluide (eau et aqueux)	0...35 °C
Température de stockage	-25...80 °C
Affichage	Couronne de LED verte/jaune : verte = fuite détectée (sortie OFF), jaune = aucune fuite (sortie ON)
Réglages	Réglage vide et réglage plein via boutons de programmation ; verrouillage électronique
Entretien	Nettoyage périodique de la tige de sonde ; réétalonnage après changement de fluide
Réparabilité	Non réparable
Homologation	Selon WHG (loi allemande sur l'eau)

FOIRE AUX QUESTIONS - LI2243 IFM

Comment installer le détecteur LI2243 ?

Montez l'appareil verticalement par le haut à l'aide d'une bride ou d'un adaptateur. Respectez une distance de 5 mm entre le bout de la tige et le fond de la cuve, et 20 mm par rapport aux parois métalliques. Utilisez les accessoires de montage ifm appropriés (références E43000 à E43019).

Quel est le principe de mesure du détecteur IFM LI2243 ?

Le détecteur utilise le principe capacitif. Il détecte les fuites lorsque la zone active est en contact avec un fluide ayant une constante diélectrique supérieure à 1,8. La sortie s'ouvre (OFF) en cas de fuite, et se ferme (ON) en absence de fuite.

Quels types de fluides peut détecter le LI2243 ?

Il détecte l'eau, les fluides aqueux, les huiles et les liquides de lubrification. Il n'est pas adapté aux acides, bases, fluides pulvérulents, matières en vrac, ni aux applications aseptiques. La mousse fortement conductrice peut provoquer une commutation intempestive.

Comment effectuer le réglage vide ?

Assurez-vous que le réservoir est vide. Appuyez sur le bouton [OUT ON] pendant au moins 2 secondes. La LED jaune clignote lentement (1 Hz) pendant le réglage. Une fois terminé, la LED jaune reste allumée fixe, indiquant que l'appareil est en mode fonctionnement.

Quand faut-il effectuer le réglage plein ?

Le réglage plein est nécessaire pour les fluides aqueux afin d'optimiser la sensibilité. Remplissez le réservoir jusqu'à couvrir la zone active, puis appuyez sur le bouton [OUT OFF] pendant au moins 6 secondes. La LED jaune clignote rapidement (2 Hz) puis devient verte fixe.

Comment verrouiller l'appareil pour éviter une programmation involontaire ?

En mode fonctionnement, appuyez simultanément sur les deux boutons de réglage pendant 10 secondes. La LED verte clignote puis devient jaune clignotante : l'appareil est verrouillé. Pour déverrouiller, répétez la même opération jusqu'à ce que la LED clignote en vert.

Que signifie l'affichage LED ?

LED verte : fuite détectée, sortie ouverte (OFF). LED jaune : aucune fuite, sortie fermée (ON). En mode réglage, les LED clignotent selon la phase.

Quelles sont les températures d'utilisation autorisées ?

Température ambiante : 0 à 60 °C. Température du fluide pour huile : 0 à 65 °C ; pour eau et fluides aqueux : 0 à 35 °C. Stockage : -25 à 80 °C.

Comment entretenir le détecteur ?

Nettoyez périodiquement la tige de sonde pour éliminer les dépôts. Après un changement de fluide avec une constante diélectrique très différente (ex: huile puis eau), effectuez un nouveau réglage. L'appareil n'est pas réparable ; en cas de panne, remplacez-le.

Quelles sont les caractéristiques électriques du LI2243 ?

Alimentation : 10...36 V DC, consommation < 22 mA, courant de sortie 200 mA avec protection contre les courts-circuits, l'inversion de polarité et les surcharges. Chute de tension < 2,5 V.

MODE D'EMPLOI LI2243 IFM

Notice d'utilisation
Détecteur de fuite tout ou rien

LI224x

80288826/00 05/2022

Inhalt

1 Remarque préliminaire 3
1.1 Symboles utilisés 3
2 Consignes de sécurité 3
3 Fonctionnement et caractéristiques 4

3.1 Application 4
3.2 Restriction de l'application 4

4 Fonction 4

4.1 Principe de mesure 4
4.2 Caracteristiques de I'appareil 5

5 Montage 5

5.1 Lieu de montage / environnement de montage 5
5.2 Montage 6
5.3 D'efinir la longueur d'installation 6

6 Raccordement electrique 7
7 Elements de service et d'indication 7

8 Reglages. 8

8.1 Effectuer le réglage vide. 8
8.2 Effectuer le réglage plein 8
8.3 Verrouiller/ déverrouiller l'appareil 9

9 Fonctionnement 9
10 Entretien, réparation et élimination. 9
11 Schema d'encombrement. 10
12Données techniques. 10

Remarque sur l'homologation selon WHG :

L'appareil décrit ici est homologué selon WHG (loi sur l'approvisionnement en eau, loi federale s'appliquant à la République federale d'Allemagne).

Pour des dispositions et informations plus détaillées sur l'homologation selon WHG voir la notice d'utilisation allemande.

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lore la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectuels que par du personnel qualifié et autorisé par le responsable de l'installation.
• L'appareil est conforme à la norme EN 61000-6-4. L'appareil peut cause des problèmes de radiodiffusion dans des maisons. S'il y a des problèmes, l'utilisteur doit才知道 un remède approprié.

3 Fonctionnement et caractéristiques

L'appareil surveille des fuites de liquides dans des cuves collectrices, des réservoirs et des bacs recupérateurs ainsi que dans des regards de visite et des tremies de replissage.

3.1 Application

• eau, fluides aqueux, huiles, liquides de lubricification.

3.2 Restriction de l'application

• L'appareil n'est pas approprié pour les acides, bases, fluides pulverulents, matières en vrac.
  Il n'est pas approprié pour les applications aseptiques.
• Une mousse de forte conductivité peut conduire à la commutation. Vérifier les conséquences par un test de l'application!
• Pression maximale de la cuve : ± 0,5 bar (lors du montage avec les accessoires de montage correspondants ; → 5.2 Montage).

4 Fonction

4.1 Principe de mesure

L'appareil fonctionne selon le principe de mesure capacitif. Il détecte en contact direct avec le fluide si une fuite est presente et l'indique par un signal de commutation.

Fuite détectée sortie ouverte (OFF)
Aucune fuite détectée sortie fermée (ON)

La constante dielectrique du fluide est déterminante pour sa détction. Des fluides avec une constante dielectrique >1,8 sont détectés de manière fiable.

Constante diélectrique de liquides courants
Huiles minérales ≈ 2
Liquides de lubrication ≈ 25...75
Glycol ≈ 37
Eau ≈ 80
Eau déminéralisée ≈ 30

Des fluides electriquement conducteurs et non-conducteurs peuvent etre detectes.

La zone de détction du détecteur est radiale. Des fluides ne sont détectés que si la zone active (A) est couverte.

FR

4.2 Caracteristiques de l'appareil

• Fonction de réglage automatique sur le fluide à détecter par boutons de programmation ( 8 Réglages). Ainsi, une détéction est sure même en cas de fluides avec uneasse constante dielectrique (par ex.huile).
• Niveau de réponse à sélectionner via la longueur d'installation ( 5.3) .
• L'appareil est résistant à presque toute forme de dépôt sur la sonde. En cas de dépôts, la position du niveau de commutation peut changer dans la zone active.
• Indication de mise à disponibilité et de commutation via couronne de LED.

5 Montage

5.1 Lieu de montage / environnement de montage

• Montage de l'appareil: vertical par le haut ( 5.3) .

• Les distances minimales suivantes doivent être respectées :

• Distance fond de la cuve - bout de la tige de sonde : 5 mm.

• Distance paroi métallique de la cuve - tige de sonde : 20 mm.

5.2 Montage

L'appareil est monté à l'aide d'une bride de fixation ou d'un adaptateur. Les accessoires de montage standards suivants sont disponibles :

N° de com- mande	Matière
E43000 bride de fixation (pour des cuves sans pression)
E43001 bride à visser 73-90 avec bague de fixation (tenue en pression de 0,5 bar)
E43002 raccord à souder avec bague de fixation (tenue en pression de 0,5 bar)
E43003 d'agit de gant G3⁄4 avec bague de fixation (acier inox, tenue en pression de 0,5 bar)
E43004 d'agit de gant G1 avec bague de fixation (acier inox, tenue en pression de 0,5 bar)
E43005 bride à visser 100-125 avec bague de fixation (aluminium, tenue en pression de 0,5 bar)
E43006 bride à visser 65-80 avec bague de fixation (aluminium, tenue en pression de 0,5 bar)
E43007 bride à visser 54 - 52x52 avec bague de fixation (aluminium, tenue en pression de 0,5 bar)
E43016 bride de fixation avec équerre (pour des cuves sans pression)
E43019 pressé étoupe G3⁄4 avec bague de fixation (laiton, tenue en pression de 0,5 bar)

Autres accessoires sur demande.

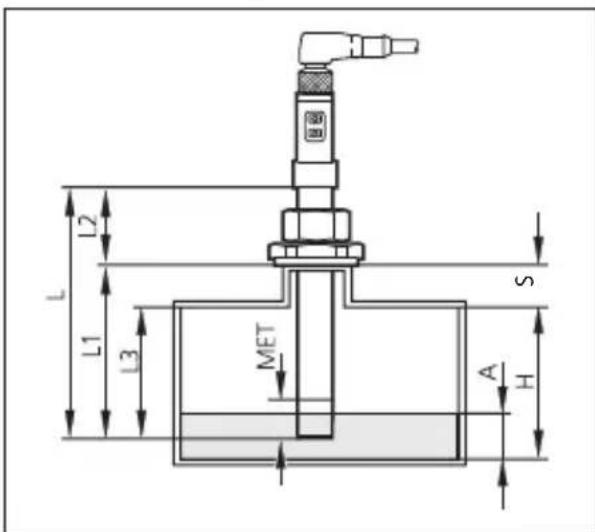

5.3 Définir la longueur d'installation

A = niveau de réponse

H = hauteur de la cuve

L = longueur de la sonde

L1 = longeur d'installation

L2 = longueur d'extension

L3 = longueur de montage (min.: 60 mm)

M = hauteur adaptateur de montage

MET = profondeur d'installation maximale

S = hauteur de la manchette

Sélectionner la longueur d'installation L1 de sorte qu'au moins la moitié de la zone MET soit couverte si le niveau de réponse A est atteint, c'est-à-dire : L1 = (H - A) + 1 / 2 MET + S.

Le détecteur commute si le niveau de la zone MET est atteint. La position exacte (niveau de réponse exact) dépend des facteurs suivants :

• caractéristiques du fluide.
  conditions de montage.
• réglage du détecteur ( 8 Réglages).

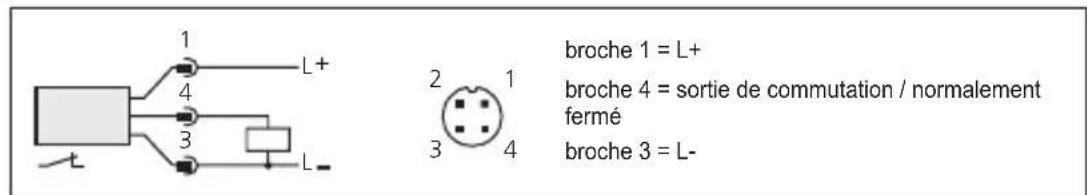

6 Raccordement électrique

L'appareil doit être monté par un electricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 3 = BU (bleu), 4 = BK (noir).

7 Éléments de service et d'indication

1: couronne de LED verte / jaune

• verte : fuite détectee / sortie ouverte (OFF)
• jaune : aucune fuite détectée / sortie fermée (ON)

2: bouton de programmation OUT OFF
3: bouton de programmation OUT ON

8 Reglages

Avant la première mise en service, effectuer le réglage vide.

8.1 Effectuer le réglage vide

Le réglage vide permet de régler l'appareil en réservoir collecteur vide et pour la situation d'installation (par ex. la longueur d'installation régée). Des réglages précédents sont effacés.

S'assurer que le réservoir collecteur est vide.

Appuyer sur le bouton de programmation (OUT ON) pendant au moins 2 s.

La LED jaune clignote lentement (env. 1 Hz) (= apparéil est en mode de réglage):
Àprous le réglage, la LED jaune est allumée continu-lement (= l'appareil est en mode de fonctionnement, la zone active du capteur n'est pas couverte).

8.2 Effectuer le réglage plein

Le réglage vide suffit pour des fluides ayant une constante dielectrique basse (p.ex. huiles). Pour des fluides aqueux, la sensibilité doit être optimisée par un réglage plein. Le réglage plein ne change pas le réglage vide.

Remplir le réservoir collecteur jusqu'à ce que la zone active de l'appareil soit couverte.

• Appuyer sur le bouton de programmation [OUT OFF] maintainir appuyé pour au moins 6 s.

La LED jaune clignote, rapidement après 6 s (env. 2 Hz) (= l'appareil est en mode de réglage).
Après le réglage,la LED vert est allumée continuellement (= l appareil est en mode de fonctionnement,la zone active du capteur est couverte).

8.3 Verrouiller/ déverrouiller l'appareil

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

Verrouiller

En mode de fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 s.

La LED clignote en vert.
Après écoulement du temps (>10s) ,la couleur de la LED change de verte en jaune (clignotante) et l'appareil est verrouillé.

Déverrouiller

En mode de fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 s.

La LED continue à signaler l'état de fonctionnement actuel (aucune réaction de la LED).
Après écoulement du temps (>10s) la LED clignote en vert et l'appareil est déverrouillé.

A la livraison : non verrouillé.

9 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode de fonctionnement. Il effectue ses fonctions de mesure et d'évaluation et commute la sortie.

Affichages de fonctionnement par LED :

LED état / fonctionnement

Verte appliceil opérationnel, zone active du capteur couverte (sortie ouverte (OFF))

Jaune appliceil opérationnel, zone active du capteur pas couverte (sortie fermée (ON))

10 Entretien, réparation et élimination

Entretien recommende:

Vérifier périodiquement la présence eventuelle de dépôts sur la tige de sonde, nettoyer en cas de forte souillure.

Après le démontage de l'appareil ou après un changement de fluide avec une grande différence de constante dielectrique (par ex. huile / eau) l'appareil doit être réglé de nouveau.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

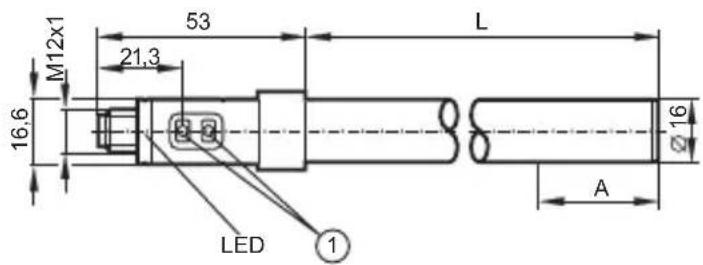

11 Schéma d'encombrement

Dimensions en mm

1: boutons de programmation;
A: zone active (31 mm)
L: longueur de la tige de sonde en mm :	132 (LI2241) 273	(LI2242) 481 (LI2243)

12 Données techniques

Tension d'alimentation [V].	10 ... 36 DC
Courant de sortie [mA].	200
Protection courts-circuits (pulsée) ; inversion de polarité, surcharges
Consommation [mA]	< 22
Chute de tension [V] < 2,5
Constante diélectrique fluide	> 1,8
Pression max. de la cuve [bar]	± 0,51)
Matières du boîtier	PP-GF orange ; TPE-U
Matières en contact avec le fluide	PP
Protection	IP 65, IP 67
Classe de protection II
Température ambiente [°C]	0...60
Température du fluide huile [°C] 0...65
Température du fluide eau et fluides aqueux [°C]	0...35
Température de stockage [°C]	-25...80
Tenue aux chocs [g].	12 (DIN EN 60068-2-29, 11 ms)
Tenue aux vibrations [g].	5 (DIN EN 60068-2-6, 10...2000 Hz)
CEM.	EN 61000-6-2 : 2005 + Corr. 2005
	EN 61000-6-4 : 2007

1) si monte avec des accessoires de montage résistantes à la pression ( 5.2)
