Caractéristiques	Détails
Type d'équipement	Capteur de température et d'humidité
Plage de mesure température	-40 à +85 °C
Plage de mesure humidité	0 à 100 % HR
Précision température	±0,5 °C
Précision humidité	±3 % HR
Alimentation	24 V DC
Sortie	Signal analogique 4-20 mA
Dimensions	120 x 80 x 60 mm
Poids	500 g
Utilisation	Applications industrielles, HVAC, contrôle de processus
Maintenance	Vérification régulière des capteurs, nettoyage des surfaces
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Compatible avec divers systèmes de contrôle et d'automatisation

FOIRE AUX QUESTIONS - SUH200 IFM

Comment calibrer l'IFM SUH200 ?

Pour calibrer l'IFM SUH200, suivez les étapes suivantes : 1. Assurez-vous que l'appareil est correctement alimenté. 2. Accédez au mode de calibration dans le menu. 3. Suivez les instructions à l'écran pour ajuster les paramètres selon les spécifications requises.

Que faire si l'IFM SUH200 ne s'allume pas ?

Vérifiez que l'appareil est correctement connecté à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, essayez de remplacer le fusible ou contactez le service après-vente.

Comment interpréter les données affichées par l'IFM SUH200 ?

Les données affichées sur l'IFM SUH200 correspondent à des mesures spécifiques en fonction du type de capteur utilisé. Consultez le manuel de l'utilisateur pour comprendre les unités de mesure et les plages de référence pour chaque paramètre.

L'IFM SUH200 peut-il être utilisé dans des environnements humides ?

Oui, l'IFM SUH200 est conçu pour résister à des environnements humides. Cependant, il est important de vérifier le degré de protection IP de votre modèle spécifique pour garantir une utilisation adéquate.

Comment mettre à jour le firmware de l'IFM SUH200 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel d'IFM. Connectez l'appareil à un ordinateur via USB, puis suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Que faire si l'IFM SUH200 donne des mesures erronées ?

Si l'appareil fournit des mesures erronées, vérifiez d'abord le bon fonctionnement et le positionnement du capteur. Assurez-vous qu'il n'y a pas d'obstacles ou de contaminants affectant la mesure. Si le problème persiste, envisagez de recalibrer l'appareil.

Quelle est la durée de vie de la batterie de l'IFM SUH200 ?

La durée de vie de la batterie dépend de l'utilisation et des conditions d'utilisation, mais en général, elle peut durer plusieurs mois. Assurez-vous de vérifier régulièrement l'état de la batterie et remplacez-la si nécessaire.

L'IFM SUH200 est-il compatible avec d'autres équipements de mesure ?

L'IFM SUH200 peut être intégré à d'autres équipements de mesure, mais cela dépend des protocoles de communication et des interfaces. Consultez le manuel d'utilisation pour plus de détails sur la compatibilité.

MODE D'EMPLOI SUH200 IFM

Notice d'utilisation Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401 11600004 / 0006 / 2024 FRSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

5.3.1 Position de montage recommandée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.3.2 Position de montage déconseillée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

• 5.4 Pour applications aseptiques selon 3A p. 11
• 6 Raccordement électrique p. 13
• 7 Eléments de service et d’indication p. 15
• 8 Menu p. 16
• 8.1 Menu principal et sous-menus p. 16
• 9 Mise en service p. 26
• 9.1 Installation guidée par un assistant d’installation p. 26
• 10 Paramétrage p. 28

10.1 Paramétrage au moyen des boutons de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

10.2 Paramétrage via IO-Link . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 10.3 Configuration de sortie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

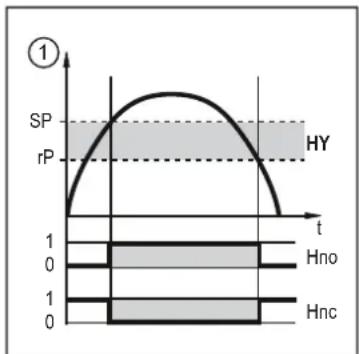

10.3.1 Signal de commutation pour la surveillance de valeur limite . . . . . . . . . . . . . . . . . . . 29

10.3.2 Signal de commutation pour le diagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

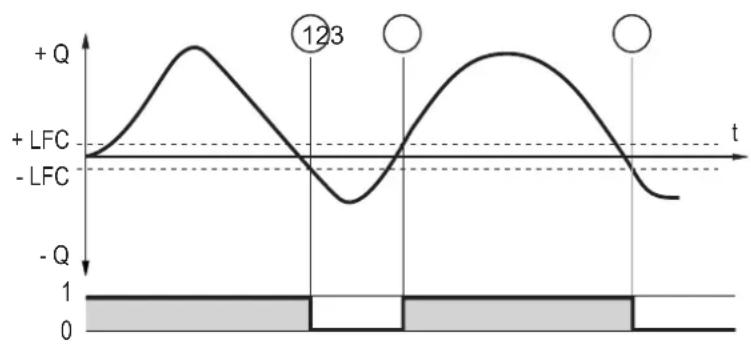

10.3.2.1 Signal de commutation pour le sens du débit . . . . . . . . . . . . . . . . . . . . . . . . . 31

10.3.2.2 Signal de commutation pour la qualité du signal . . . . . . . . . . . . . . . . . . . . . . . 32

10.3.3 Surveillance du volume consommé (fonction totalisateur) . . . . . . . . . . . . . . . . . . . . . 33

10.3.3.1 Signal de commutation du totalisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

10.3.3.2 Signal d’impulsion du totalisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

10.3.4 Signal analogique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 10.3.5 Signal fréquence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

10.3.6 Comportement des sorties en cas de défaut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

• 10.3.7 Sortie désactivée p. 41
• 10.4 Configuration de l’application p. 41
• 10.4.1 Installation guidée p. 41
• 10.4.2 Unité de mesure standard p. 41

10.4.3 Valeur process pour OUT1 et OUT2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

10.4.4 Amortissement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

10.4.5 Polarité de sortie des sorties de commutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

• 10.4.6 Suppression de faibles débits p. 43
• 10.4.7 Fluide p. 43
• 10.4.8 Sens du débit p. 44
• 10.4.9 Calibrage p. 44
• 10.4.10 Remise à zéro du totalisateur p. 45

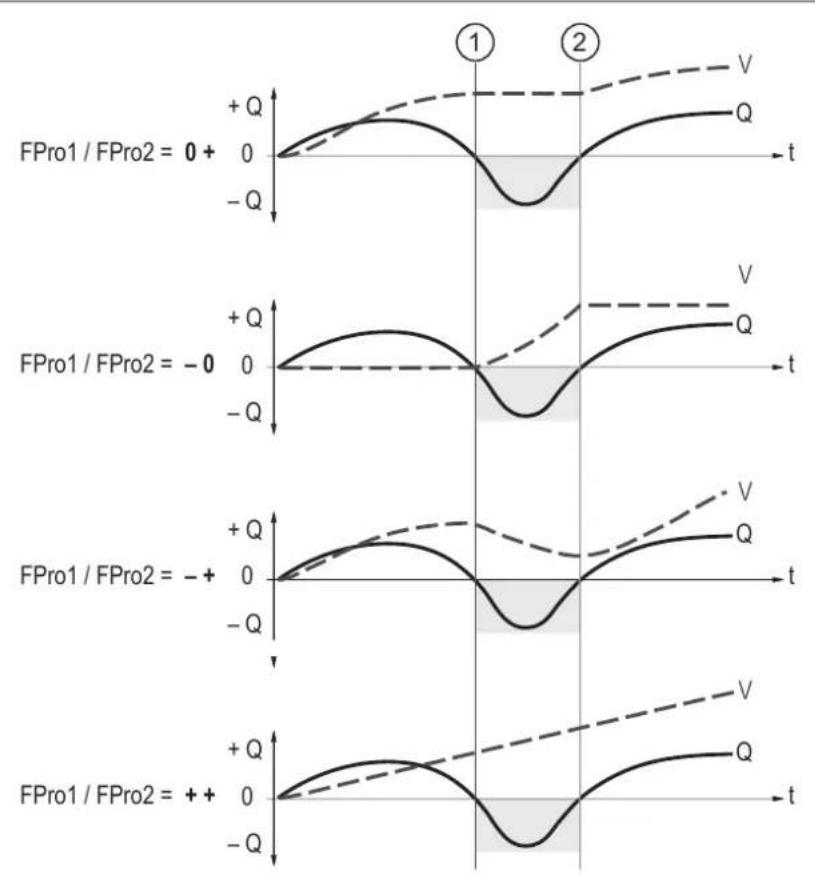

10.4.11 Type de comptage des totalisateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

10.4.12 Verrouillage / déverrouillage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

10.4.13 Remise à zéro de l’appareil (réinitialisation) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

10.5 Afficheur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 10.5.1 Langue de l’affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

10.5.2 Rotation de l’afficheur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 10.5.3 Luminosité de l’afficheur: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

10.5.4 Fréquence de rafraîchissement de l’affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

10.5.5 Agencement de l’affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

10.5.6 Réglage des couleurs de l’affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

• 10.6 Fonctions de diagnostic p. 53
• 10.6.2 Mémoire p. 54
• 10.6.3 Compteur horaire p. 55
• 10.6.4 Température interne p. 55
• 10.6.5 Qualité du signal p. 55
• 10.6.6 LED d’état de fonctionnement p. 56
• 10.6.7 Simulation p. 56
• 10.7 Identification p. 57
• 10.7.1 Informations sur l'appareil p. 57
• 10.7.2 Localisation optique p. 58
• 11 Fonctionnement p. 59
• 11.1 Affichage de la valeur process p. 59
• 12 Correction du défaut p. 60
• 12.1 Messages d’alarme p. 60
• 12.2 Messages d'erreur p. 61
• 13 Maintenance, réparation et élimination p. 63
• 14 Réglages usine SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons p. 64

1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur documentation.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 1.2 Avertissements Les avertissements mettent en garde contre d’éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit : AVERTISSEMENT Avertissement de dommages corporels graves w Des blessures mortelles ou graves sont possibles si l’avertissement n’est pas respecté. ATTENTION Avertissement de dommages corporels légers à modérés w Des blessures légères à modérées sont possibles si l’avertissement n’est pas respecté. INFORMATION IMPORTANTE Avertissement sur les dommages matériels w Des dommages matériels sont possibles si l’avertissement n’est pas respecté.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

2 Consignes de sécurité

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).

• Utiliser le produit uniquement pour les fluides admissibles.

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

3 Usage prévu L’appareil surveille des liquides. L’appareil détecte les paramètres process suivants: vitesse de débit, débit volumique (débit/temps), totalisateur et température du fluide. 3.1 Applications Fluides liquides présentant les propriétés suivantes:

• Fluides conducteurs à base d’eau ayant une teneur en eau de 90%

• Huiles très visqueuses (viscosité : 30 à 68 mm²/s à 40°C / 30 à 68 cSt à 104°F)

• Exemples d’huiles alimentaires : – Huile d’olive vierge extra – Huile de soja – Huile de tournesol – Huile de moutarde – Huile de coco – Huile de maïs – Huile d’arachide Directive relative aux équipements sous pression (DESP) : Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2. Utilisation de fluides du groupe de fluides 1 sur demande.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

• L’appareil détecte le débit selon le principe de mesure de la différence des temps de passage des ultrasons.

• De plus, en tant que valeur process supplémentaire, l’appareil mesure la température.

• L'appareil affiche les valeurs process actuelles.

• L’appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.

• L'appareil dispose de possibilités étendues pour l'autodiagnostic. – Surveillance du sens du débit – Surveillance de la qualité du signal – Affichage de messages d’avertissement et d’erreur

• L’appareil indique toutes les options d’autodiagnostic par l’intermédiaire du signal de couleur d’une LED d’état de fonctionnement. Les informations de diagnostic sont également fournies via les sorties et l’interface IO-Link.

• Un mode de simulation simplifie la mise en service du capteur. 4.1 Options pour la sortie OUT1

• Signal de commutation pour le débit

• Signal de commutation température

• Signal de commutation pour le diagnostic – Sens du débit – Qualité du signal

• Signal de commutation du totalisateur

• Signal d'impulsion du totalisateur

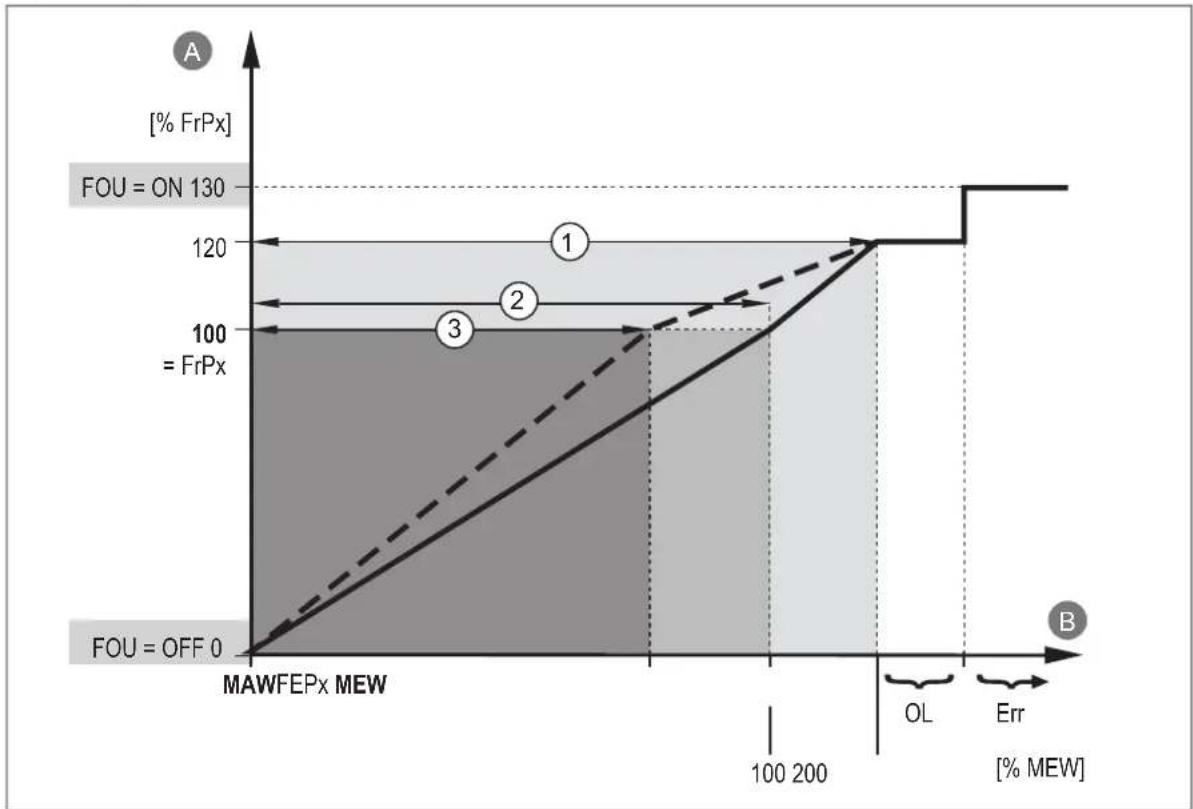

• Signal fréquence débit

• Signal fréquence température

• OFF (sortie commutée à haute impédance) 4.2 Options pour la sortie OUT2

• Signal de commutation pour le débit

• Signal de commutation température

• Signal de commutation pour le diagnostic – Sens du débit – Qualité du signal

• Signal de commutation du totalisateur

• Signal d’impulsion du totalisateur

• Signal analogique pour le débit

• Signal analogique température

• Entrée pour la remise à zéro externe d’un totalisateur

• OFF (sortie commutée à haute impédance)SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

4.3 IO-Link IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d’automatisation. IO-Link est standardisé selon la norme CEI 61131-9. Informations générales concernant IO-Link sur io-link.ifm Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l’appareil sur documentation.ifm.com IO-Link offre les avantages suivants:

• Transmission insensible aux parasites de toutes les données et valeurs process

• Paramétrage sans arrêt du process ou préréglage en dehors de l’application

• Paramètres pour l’identification des appareils connectés dans l’installation

• Paramètres et fonctions de diagnostic supplémentaires

• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d’appareil (data storage)

• Sauvegarde des paramétrages, des valeurs process et des événements

• Données de description d’appareil (IODD – Input Output Device Description) pour une configuration facile

• Raccordement électrique standardisé

• maintenance à distanceCapteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

5 Montage ATTENTION Avec des températures de fluide de plus de 50°C (122°F), certaines parties du boîtier peuvent s’échauffer à plus de 65°C (149°F). w Risque de brûlures. u Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel. INFORMATION IMPORTANTE Terre fonctionnelle manquante en cas de montage dans un réseau de tuyaux non raccordés à la terre (par exemple tuyaux en plastique). w Fonction de fonctionnement déficiente. u Mettre l’appareil à la terre. Colliers de mise à la terre pour le connecteur M12 disponibles comme accessoires, voir documentation.ifm.com. Après le montage, des bulles d’air dans le système peuvent affecter la mesure. u Rincer le système après le montage pour le dégazer. u S'assurer que le circuit n’est pas sous pression avant d'effectuer des travaux de montage. u Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés. 5.1 Raccord process La série d’appareils SUHxxx dispose de raccords process aseptiques qui se trouvent directement sur l’appareil.

Les appareils de type SUH2xx et SUH4xx disposent d’un raccord de serrage (Clamp) selon la norme DIN32676 série C en tant que raccord process. Pour le montage, il faut un joint d’étanchéité approprié, ainsi qu’un serrage articulé ou un serrage haute pression. Le joint d’étanchéité et le serrage ne sont pas fournis.

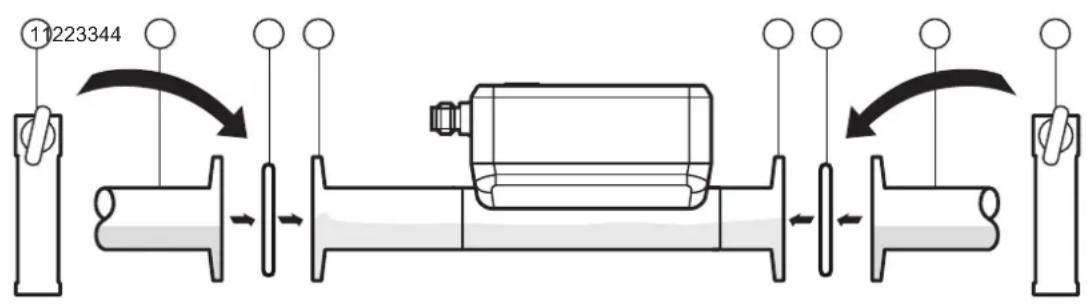

Fig.1: Raccord process Clamp 1: Serrage 2: Raccord Clamp du tube ou de l’adaptateur 3: Joint d’étanchéité 4: Raccord Clamp du capteur u Si nécessaire, insérer le raccord Clamp dans le tube.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

u Insérer les joints d’étanchéité et fixer l’appareil à l’aide d’un serrage. Respecter le sens du débit (Ò Sens du débit/44). u Eviter que les bords du capteur et du tube soient mal alignés, car cela peut avoir un effet sur le profil d’écoulement et la précision de la mesure (Ò figure). u Respecter les indications relatives aux standards applicables aux tubes (Ò documentation.ifm.com). SUHxxx SUHxxx Fig.2: Eviter un mauvais alignement dans le raccord process 5.2 Perturbations Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil. u Respecter des distances entre le capteur et les perturbations.

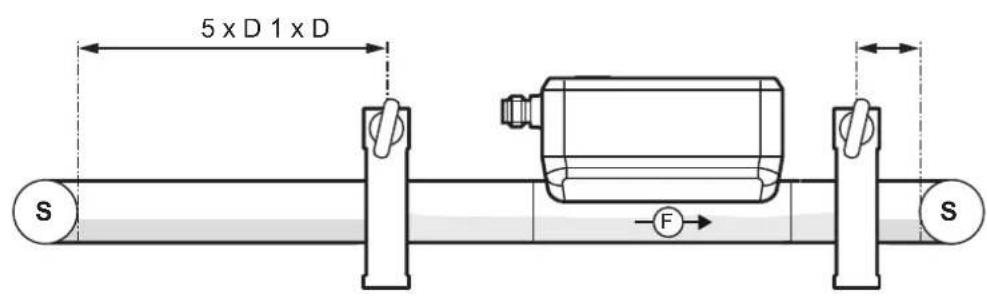

5 x D 1 x D Fig.3: Perturbations D: Diamètre extérieur du tuyau S : Perturbations 5.3 Position de montage

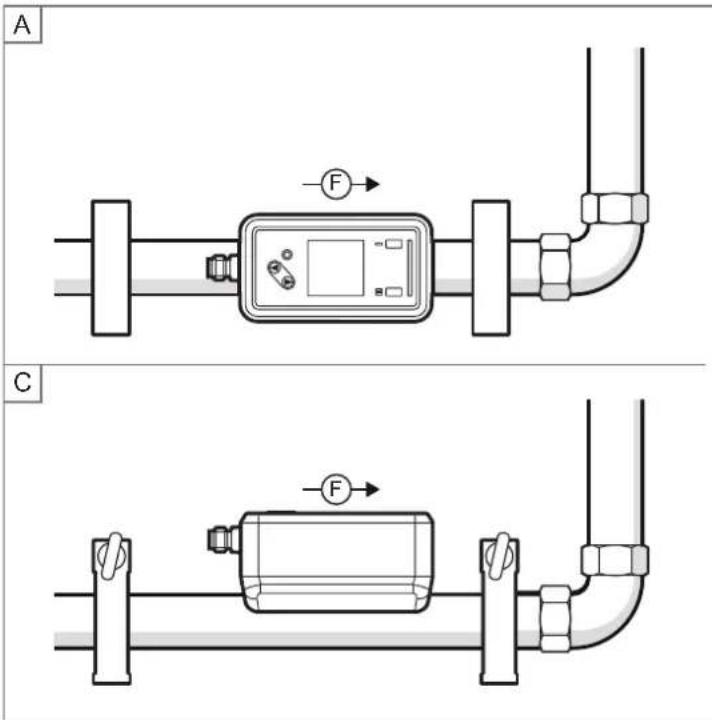

5.3.1 Position de montage recommandée

u Monter l’appareil de façon que le tube de mesure soit toujours complètement rempli. u Montage devant ou dans un tuyau montant.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

Si des bulles d’air peuvent se former dans le système de tuyaux: u En cas d’installation horizontale, monter le capteur avec l’afficheur sur le côté du tuyau (A). A B

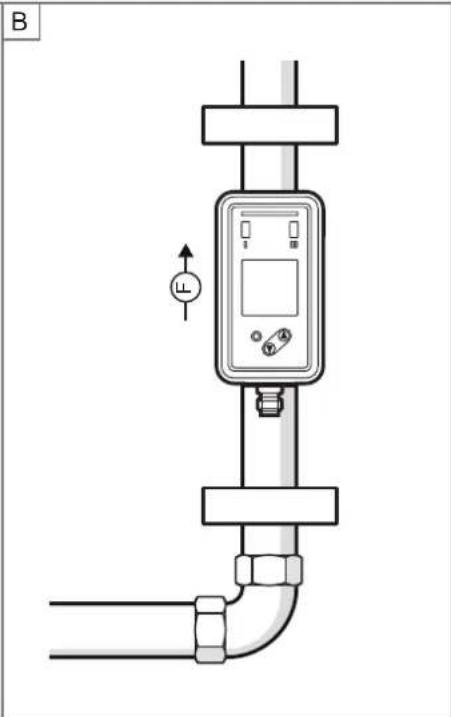

Fig.4: Position de montage recommandée F: Sens du débit A : Installation horizontale, afficheur sur le côté du tuyau. B : Installation horizontale, afficheur sur le dessus du tuyau. C : Installation verticale. L’appareil peut être monté indépendamment de la position si les éléments suivants sont assurés: - Pas de risques de formation de bulles d’air dans le réseau de tuyaux. - Les tuyaux sont toujours entièrement remplis.

5.3.2 Position de montage déconseillée

• Directement avant un tuyau descendant.

• Dans un tuyau descendant.

• Directement avant l’évacuation du tuyau.

• Directement avant une vanne.

• Sur le côté d’aspiration d’une pompe.

• Dans le point le plus haut du système de tuyaux. 5.4 Pour applications aseptiques selon 3A Si le capteur est correctement installé, il est approprié pour le NEP (nettoyage en place). u Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique. L’utilisation n’est pas possible dans des installations qui doivent satisfaire aux critères du point E9.2 / 63-04 de la norme 3A, 63-04.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

u Observer les réglementations pour le nettoyage et la maintenance en cas d'utilisation selon 3A. u S'assurer d'une intégration de l’appareil dans l'installation selon 3A. u Utiliser uniquement des raccords process avec homologation 3A et marqués avec le symbole 3A (Ò Accessoires sur www.ifm.com). u Fixer les capteurs Clamp à l’aide d’un serrage (Clamp). u Utiliser une installation auto-vidant. u Pour que le fluide puisse s’écouler de l’adaptateur process, monter l’appareil dans la position de montage suivante:

• Montage vertical dans un tuyau montant (A). - ou -

• Position horizontale avec légère pente de telle sorte que le fluide ne soit pas immobilisé(B).

(DIN 32676 série C) DN 25 10° DN 50 12°Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

6 Raccordement électrique L’appareil doit être raccordé par un électricien qualifié. Respecter les réglementations nationales et internationales relatives à l’installation de matériel électrique. Alimentation en tension selon TBTS, TBTP. u Mettre l'installation hors tension. u Raccorder l'appareil comme suit :

OUT1 / IO-Link Fig.6: Schéma de branchement Broche Affectation 1 L+ 3 L- 4 (OUT1) • Signal de commutation pour le débit

• Signal de commutation température

• Signal de commutation pour le diagnostic

• Signal de commutation du totalisateur

• Signal d'impulsion du totalisateur

• Signal fréquence débit

• Signal fréquence température

• OFF (sortie commutée à haute impédance) 2 (OUT2/InD) • Signal de commutation pour le débit

• Signal de commutation température

• Signal de commutation pour le diagnostic

• Signal de commutation du totalisateur

• Signal d’impulsion du totalisateur

• Signal analogique pour le débit

• Signal analogique température

• Entrée pour la remise à zéro externe d’un totalisateur

• OFF (sortie commutée à haute impédance)SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

Fig.7: Exemples de circuits 1: 2 x commutation positive 2: 2 x commutation négative 3: 1 x commutation positive / 1 x analogique 4: 1 x commutation négative / 1 x analogiqueCapteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

7 Eléments de service et d’indication

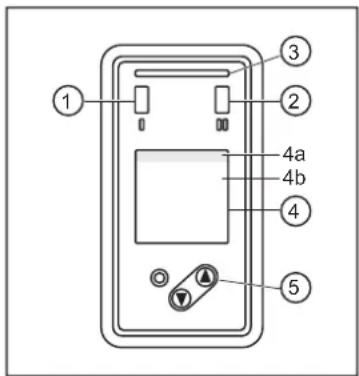

Fig.8: Eléments de service et d’indication 1: LED d’état de commutation pour OUT1 (allumée en jaune si la sortie1 est commutée). 2: LED d’état de commutation pour OUT2 (allumée en jaune si la sortie2 est commutée). 3: LED d’état de fonctionnement (verte / bleue / rouge) Voir également: LED d’état de fonctionnement (Ò/56). 4: Afficheur TFT Voir également: Agencement de l’affichage (Ò/51). 4a: Ligne de titre 4b: Ligne des valeurs process 5: Boutons de sélection des visualisations et de paramétrage. Si l’appareil mesure une température interne élevée, la luminosité de l’afficheur est automatiquement ajustée: Température interne de l’appareil >64°C: la luminosité est réduite à 25%. Température interne de l’appareil ≥90°C: l’afficheur est désactivé.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

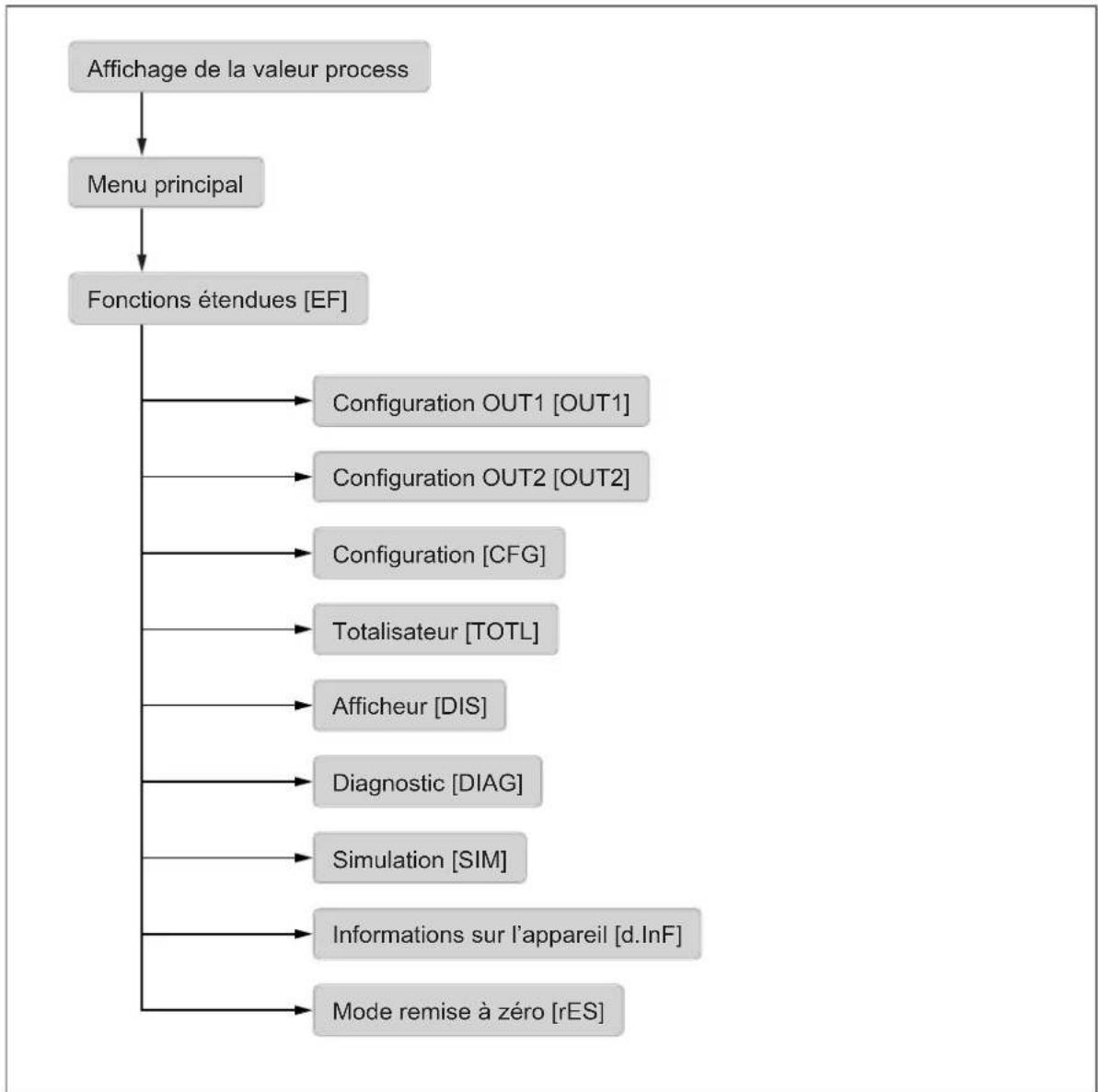

8 Menu Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l’appareil. Ces paramètres et d’autres fonctions sont également disponibles via l’interface IO-Link. Affichage de la valeur process Menu principal Fonctions étendues [EF] Configuration OUT1 [OUT1] Configuration OUT2 [OUT2] Configuration [CFG] Totalisateur [TOTL] Afficheur [DIS] Diagnostic [DIAG] Simulation [SIM] Informations sur l’appareil [d.InF] Mode remise à zéro [rES] Fig.9: Aperçu du menu 8.1 Menu principal et sous-menus Les paramètres affichés changent si le réglage usine est modifié. Les écrans de menu ci-après présentent le maximum des paramètres disponibles.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

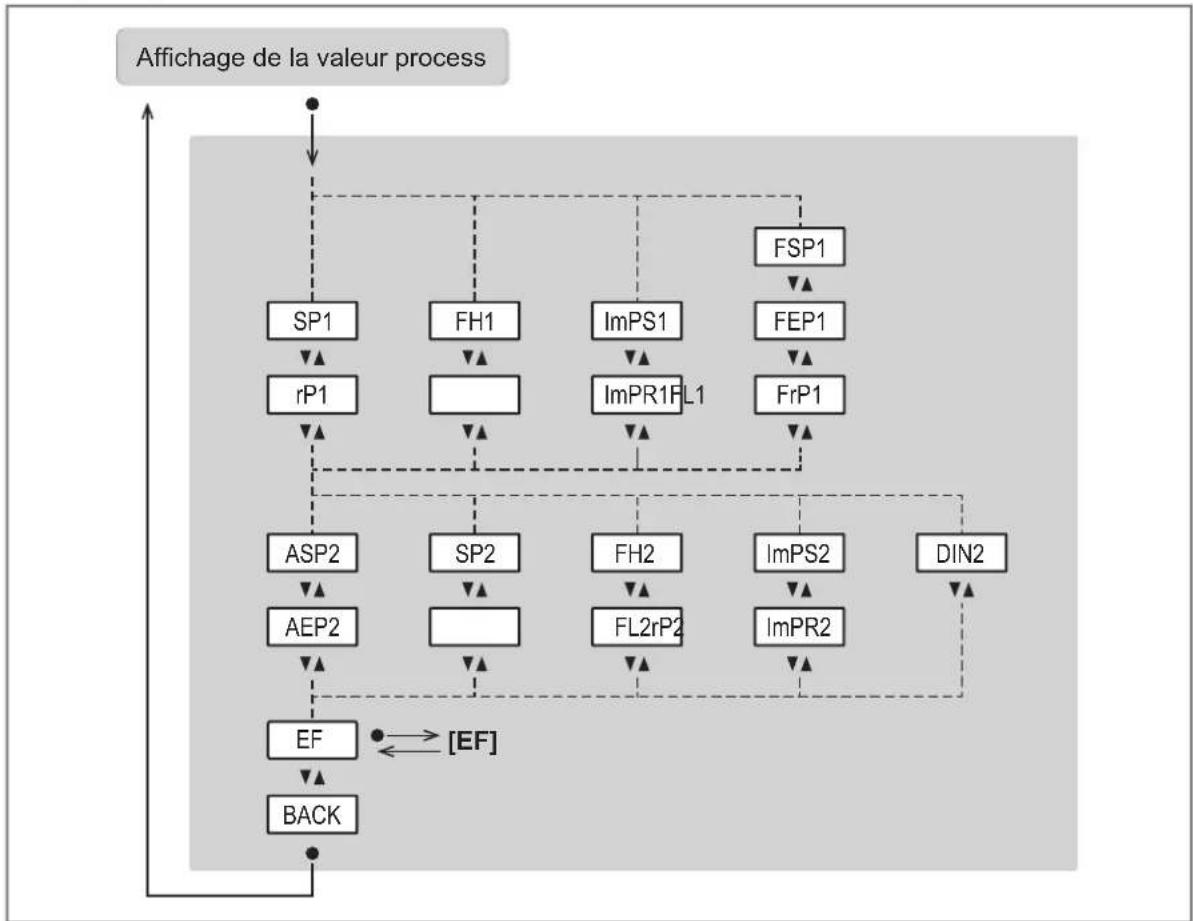

[EF] Affichage de la valeur process Paramètre Explication SPx Seuil de commutation pour la sortie de commutation OUTx rPx Seuil de déclenchement pour la sortie de commutation OUTx FHx Valeur limite supérieure pour le signal de commutation OUTx avec fonction fenêtre FLx Valeur limite inférieure pour le signal de commutation OUTx avec fonction fenêtre ImPSx Valeur d'impulsions (= valeur de débit pour lequel 1 impulsion est fournie) ImPRx Fonction totalisateur : Signal d'impulsion (ImPR = OUI) ou signal de commutation (ImPR = NON) FSP1 Point de départ fréquence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température). FEP1 Point final fréquence pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fré- quence réglé sous FrP1 est fourni. FrP1 Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte. ASP2 Valeur minimum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 4 mA. AEP2 Valeur maximum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 20mA. DIn2 Remise à zéro du totalisateur par un signal externeSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

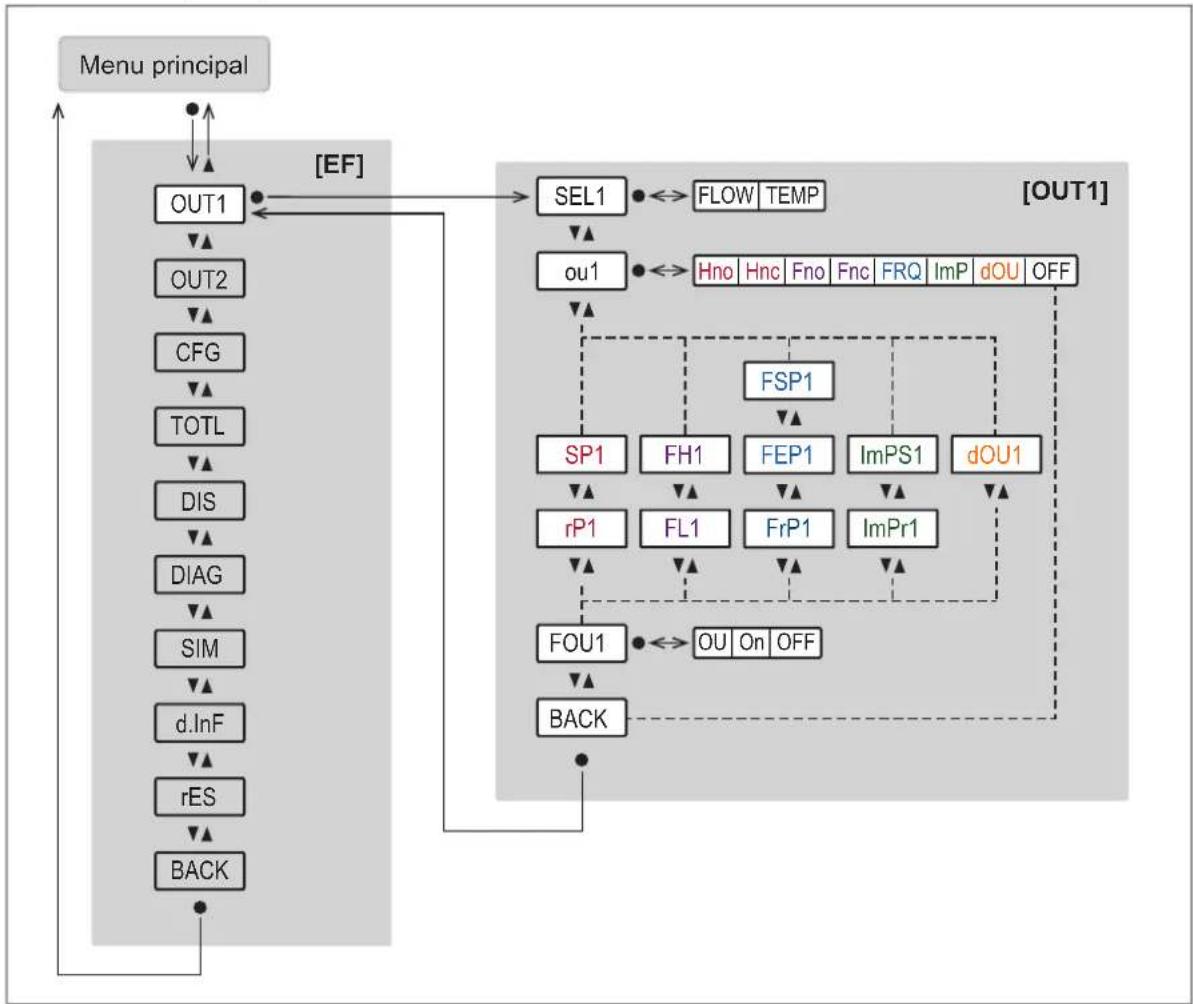

Menu sortie 1 [OUT1]: OUT2 CFG TOTL DIS DIAG OUT1 SIM d.InF rES BACK Hno│Hnc│Fno│Fnc│FRQ│ImP│dOU│OFF BACK ou1 FLOW│TEMP SEL1 OU│On│OFF FOU1 FEP1 FrP1 FSP1 SP1 rP1 dOU1 FH1 FL1 ImPS1 ImPr1 [OUT1] [EF] Menu principal Paramètre Explication SEL1 Valeur process pour la sortie OUT1 ou1 Fonction de sortie pour la sortie OUT1 SP1 Seuil d’enclenchement pour la sortie de commutation OUT1 avec fonction hystérésis rP1 Seuil de déclenchement pour la sortie de commutation OUT1 avec fonction hystérésis FH1 Valeur limite supérieure pour le signal de commutation OUT1 avec fonction fenêtre FL1 Valeur limite inférieure pour le signal de commutation OUT1 avec fonction fenêtre FSP1 Point de départ fréquence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température). FEP1 Point final fréquence pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fré- quence réglé sous FrP1 est fourni. FrP1 Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte. ImPS1 Valeur d’impulsions (= valeur de débit pour lequel 1 impulsion est fournie à chaque fois) ImPR1 Fonction totalisateur : Signal d’impulsion (ImPR1 = OUI) ou signal de commutation (ImPR1 = NON) dOUx Signal de commutation pour le diagnostic : sens du débit (Fdir) ou qualité du signal (Sig.Q) FOU1 Comportement de la sortie OUT1 en cas de défautCapteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

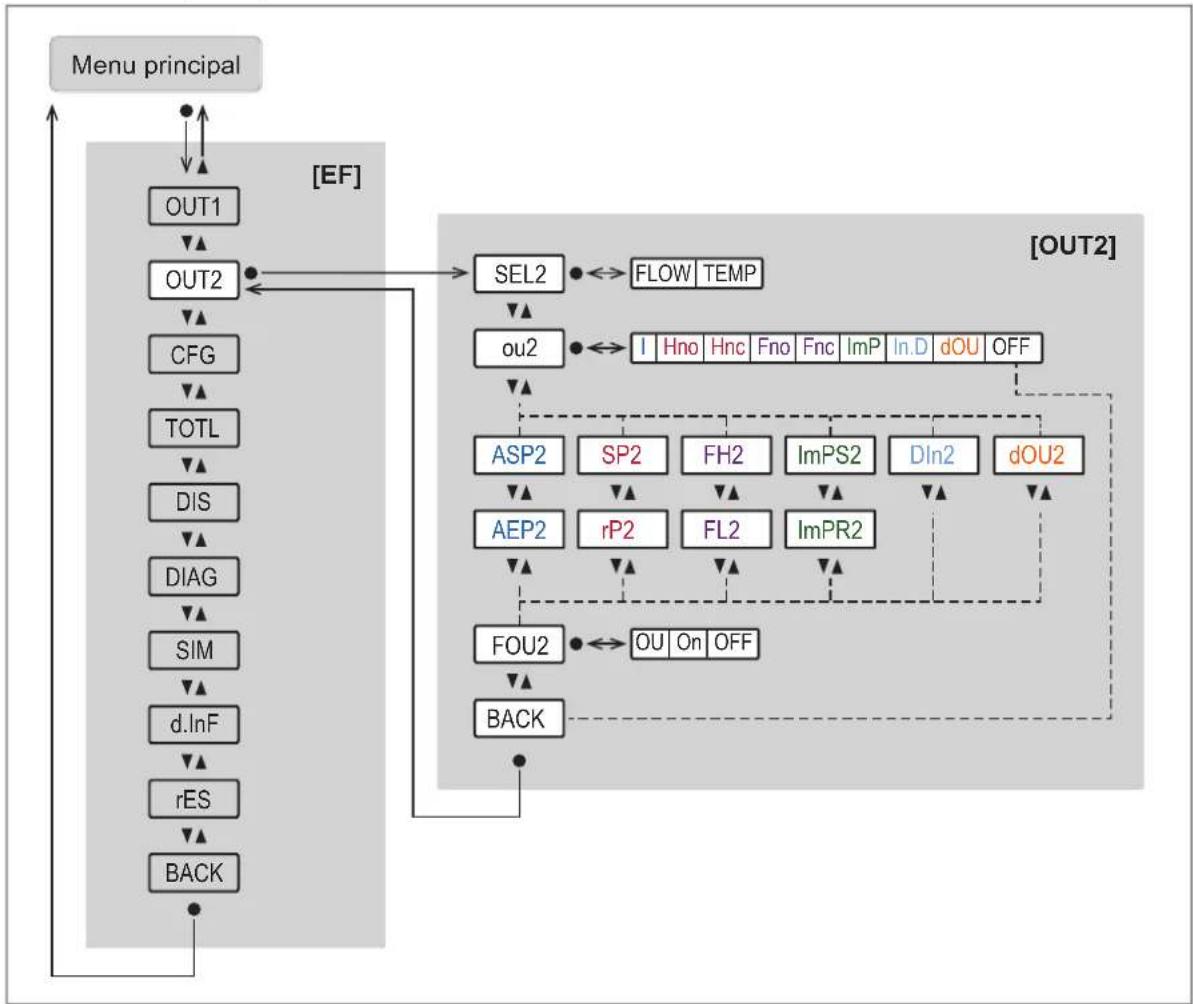

Menu sortie2 [OUT2]: OUT2 CFG TOTL DIS DIAG OUT1 SIM d.InF rES BACK I │Hno│Hnc│Fno│Fnc│ImP│In.D│dOU│OFF BACK ou2 FLOW│TEMP SEL2 OU│On│OFF FOU2 FH2 FL2 ASP2 AEP2 SP2 rP2 ImPS2 ImPR2 DIn2 [OUT2] [EF] dOU2 Menu principal Paramètre Explication SEL2 Valeur process pour la sortie OUT2 ou2 Fonction de sortie pour la sortie OUT2 ASP2 Valeur minimum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 4 mA. AEP2 Valeur maximum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 20mA. SP2 Seuil de commutation pour la sortie de commutation OUT2 avec fonction hystérésis rP2 Seuil de déclenchement pour la sortie de commutation OUT2 avec fonction hystérésis FH2 Valeur limite supérieure pour le signal de commutation OUT2 avec fonction fenêtre FL2 Valeur limite inférieure pour le signal de commutation OUT2 avec fonction fenêtre ImPS2 Valeur d’impulsions (= valeur de débit pour lequel 1 impulsion est fournie) ImPR2 Fonction totalisateur : Signal d’impulsion (ImPR2 = OUI) ou signal de commutation (ImPR2 = NON) DIn2 Remise à zéro du totalisateur par un signal externe dOUx Signal de commutation pour le diagnostic : sens du débit (Fdir) ou qualité du signal (Sig.Q) FOU2 Comportement de la sortie OUT2 en cas de défautSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

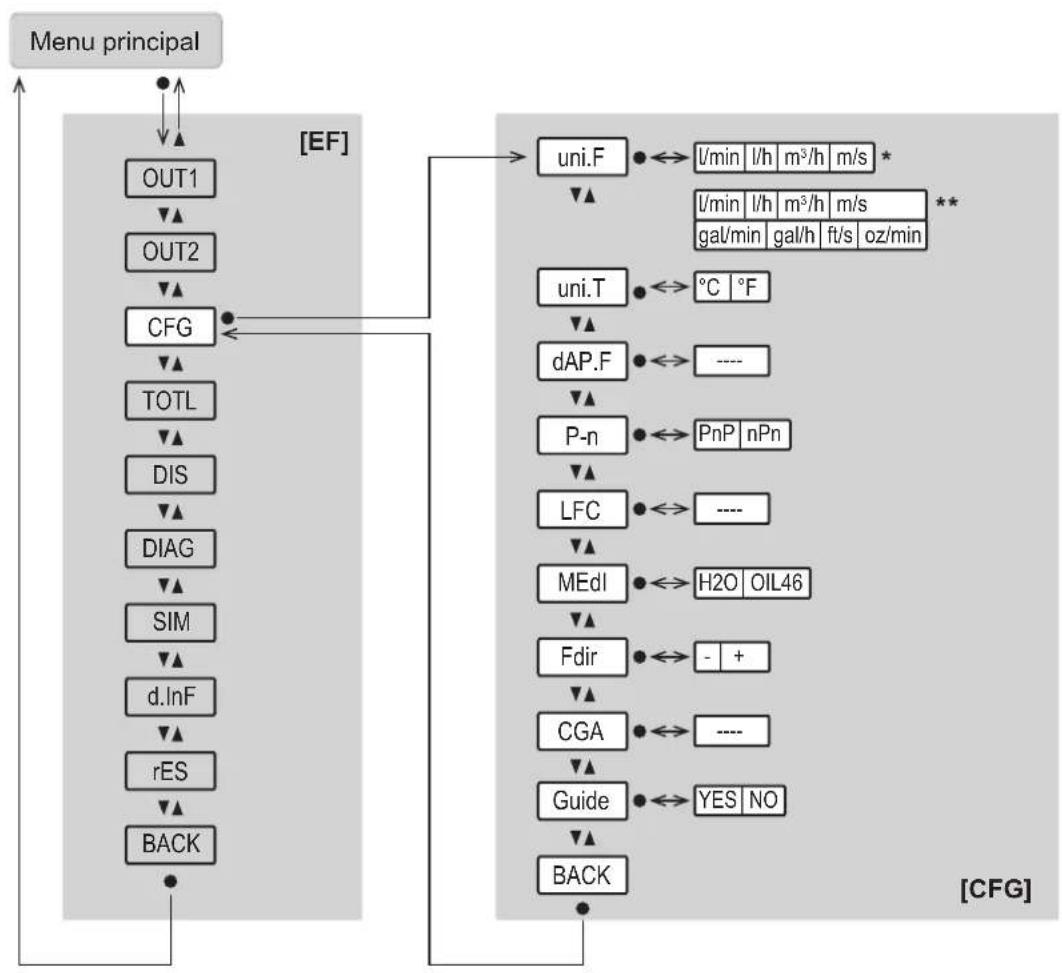

Réglages de base du menu [CFG]:

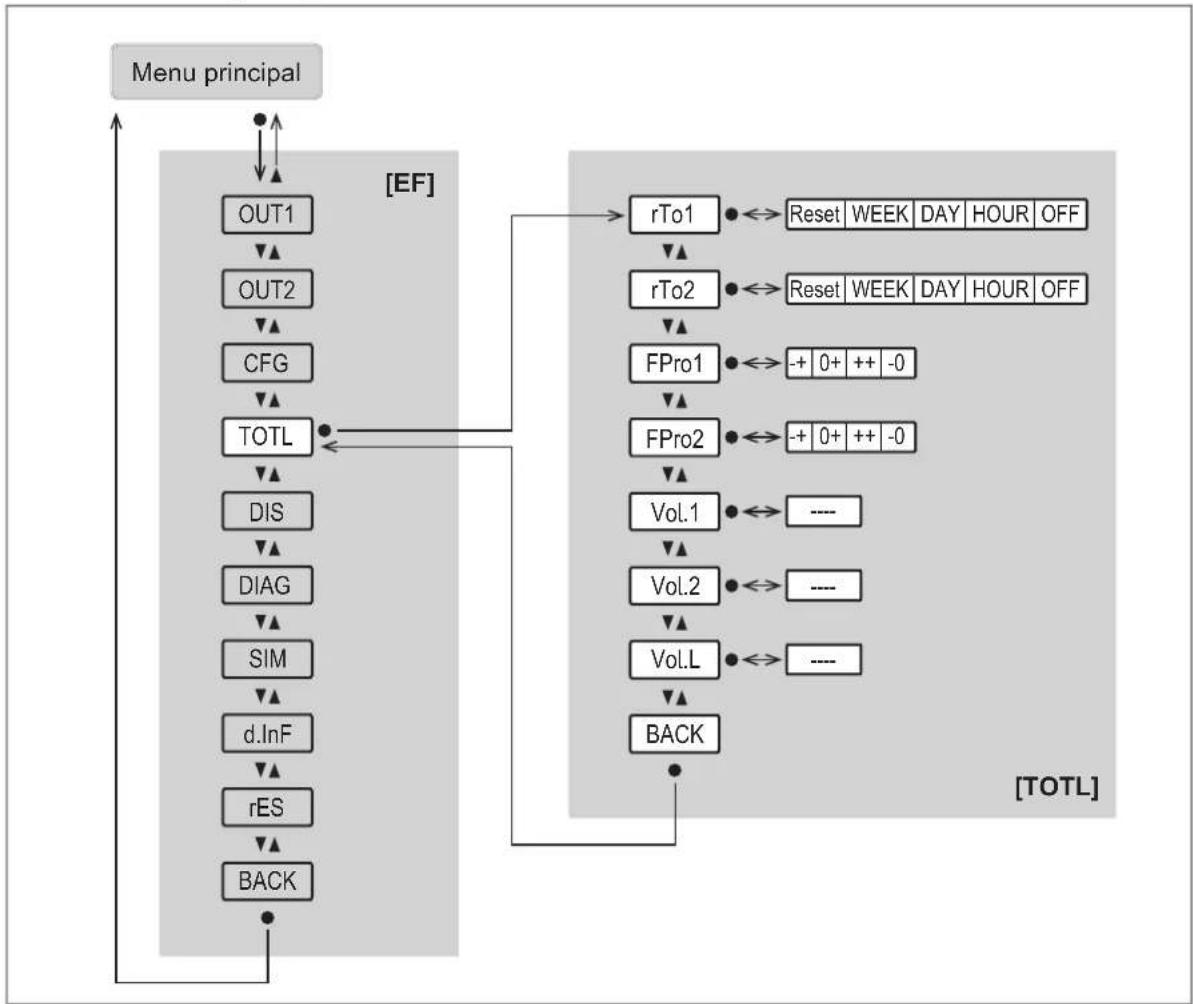

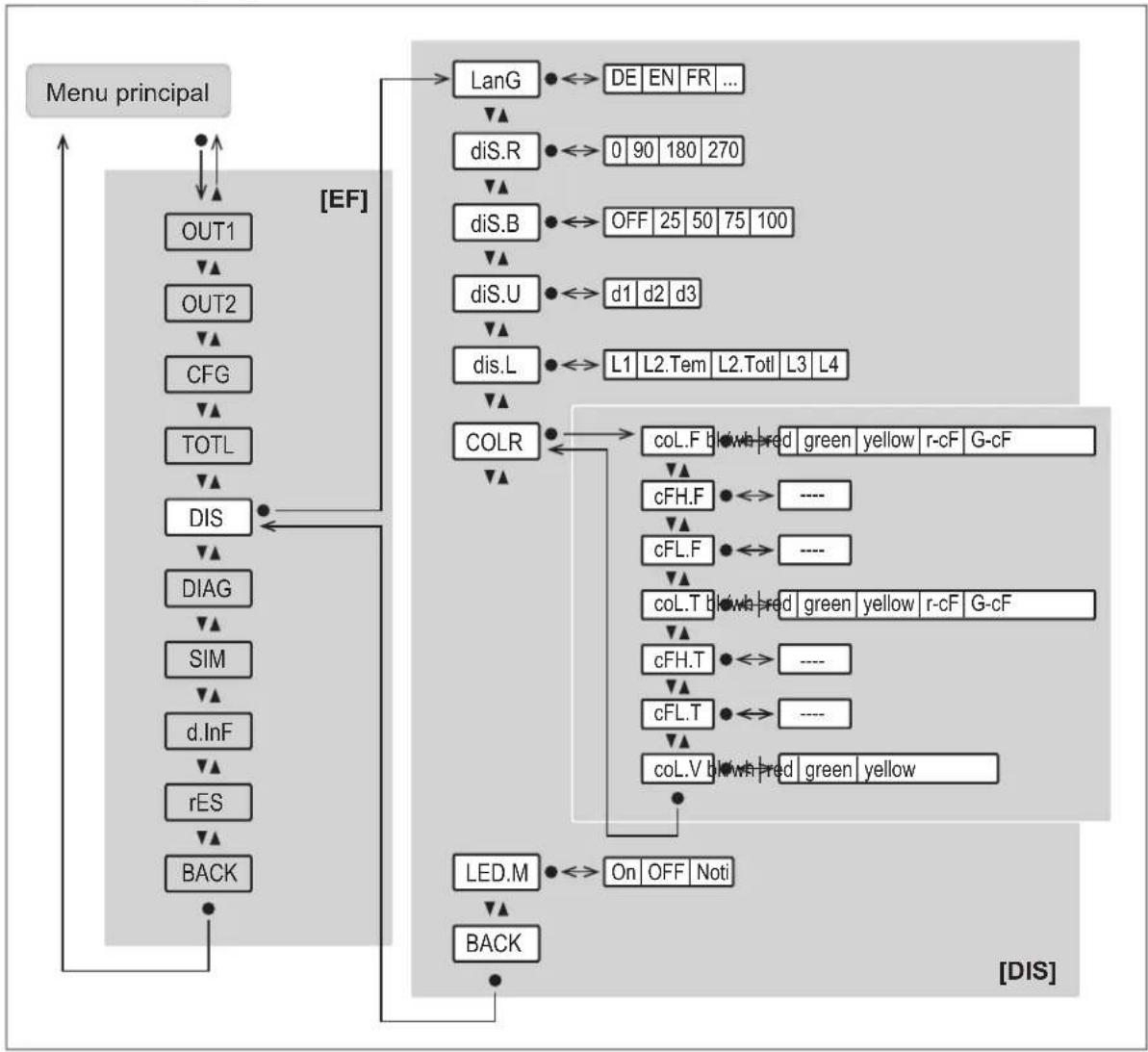

Menu principal Fig.10: *Types d’appareils SUxxx0 ; **Types d’appareils SUxxx1 Paramètre Explication uni.F Unité de mesure standard pour le débit uni.T Unité de mesure standard pour la température dAP.F Constante d’amortissement en secondes pour le débit (63 % temps de montée τ) P-n Polarité de sortie des sorties de commutation LFC Suppression de faibles débits (= valeur de débit en dessous de laquelle le débit est considéré comme nul) MEdi Sélection du milieu à détecter Fdir Sens du débit CGA Facteur de calibrage en % pour adapter la courbe des valeurs mesurées à l’application Guide Activation de l’installation guidée (assistant)Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

FPro1 FPro2 Vol.1 Vol.2 Vol.L rTo2 Reset│WEEK│DAY│HOUR│OFF Reset│WEEK│DAY│HOUR│OFF -+│0+│++│-0 -+│0+│++│-0 rTo1 BACK [TOTL] [EF] Menu principal Paramètre Explication rTox Réglage de la remise à zéro du totalisateur (manuel ou temporisé) FProx Type de comptage du totalisateur: prise en compte du sens du débit Vol.x Valeur actuelle du compteur pour le totalisateur Vol.x Vol.L Valeur actuelle du compteur pour le totalisateur Vol.L sur toute la durée de fonctionnementSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

L1│L2.Tem│L2.Totl│L3│L4 diS.B diS.U dis.L COLR LED.M diS.R DE│EN│FR│... 0│90│180│270 coL.F bk/wh│red│green│yellow│r-cF│G-cF cFH.F cFL.F coL.T bk/wh│red│green│yellow│r-cF│G-cF cFH.T cFL.T coL.V bk/wh│red│green│yellow OFF│25│50│75│100 d1│d2│d3 On│OFF│Noti LanG BACK [DIS] [EF] Menu principal Paramètre Explication LanG Sélection de la langue d’affichage diS.R Orientation de l'afficheur diS.B Luminosité de l'affichage diS.U Fréquence de rafraîchissement de l’affichage diS.L Valeur de process par défaut de l’affichage COLR Passage au sous-menu COLR (réglages des couleurs) col.F couleur des caractères pour le débit cFH.F Valeur limite supérieure pour le changement de couleur (débit). cFL.F Valeur limite inférieure pour le changement de couleur (débit). col.T Couleur des caractères pour la température cFH.T Valeur limite supérieure pour le changement de couleur (température). cFL.T Valeur limite inférieure pour le changement de couleur (température). col.V Couleur des caractères pour l'affichage du totalisateur LED.M Réglage de la LED d’état de fonctionnementCapteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

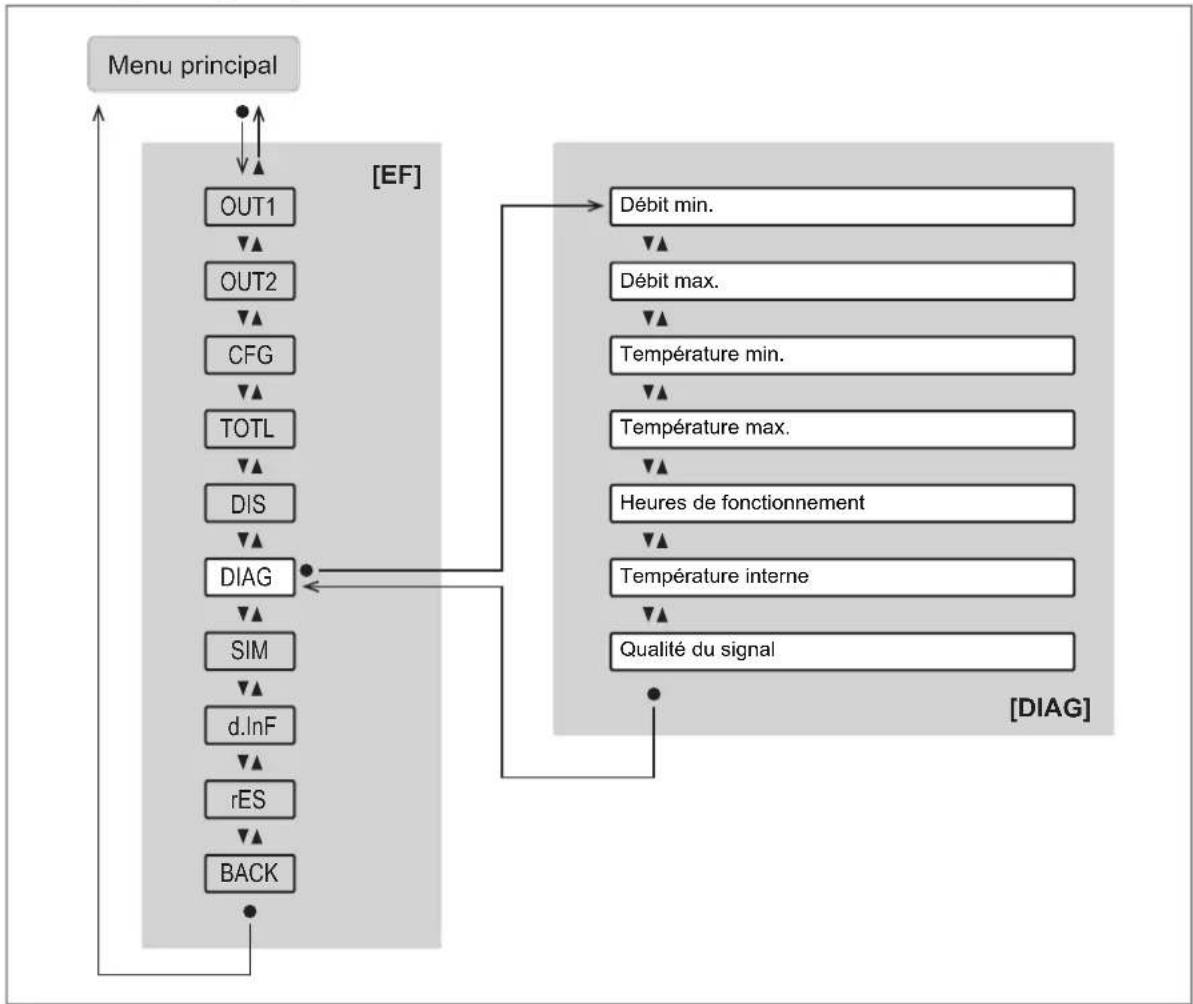

Menu diagnostic [DIAG] : OUT2 CFG TOTL DIS DIAG OUT1 SIM d.InF rES BACK [EF] [DIAG] Débit min. Débit max. Température min. Température max. Heures de fonctionnement Température interne Qualité du signal Menu principalSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

Menu simulation [SIM] et réinitialiser l’appareil [rES] : OUT2 CFG TOTL DIS DIAG OUT1 SIM d.InF rES BACK 1│2│3│4│5│10│... OFF│On ----│OL│cr.OL│cr.UL│UL S.Tim S.On BACK S.TMP ----│OL│cr.OL S.FLW BACK BtB APPL NO│YES NO│YES [SIM] [rES] [EF] Menu principal Paramètre Explication S.FLW Valeur de débit simulée en mode simulation S.TMP Valeur de température simulée en mode simulation S.Tim Durée de la simulation en minutes S.On Démarrer le mode de simulation APPL Réinitialisation de l’application (remise à zéro des réglages de paramètres spécifiques à l’applica- tion) BtB Remise à zéro back to box (rétablir les réglages usine)Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

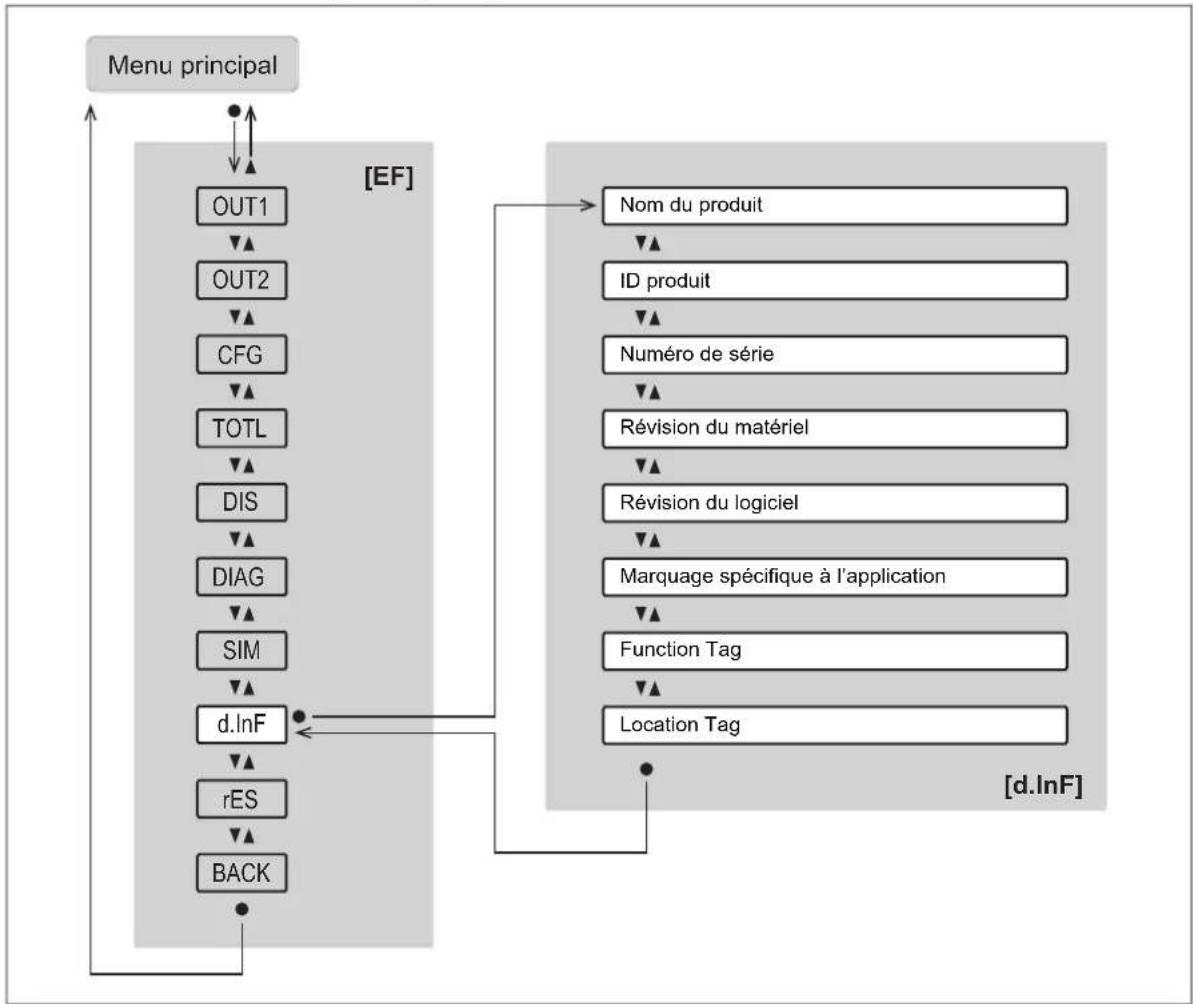

Menu informations sur l’appareil [d.InF] : OUT2 CFG TOTL DIS DIAG OUT1 SIM d.InF rES BACK [d.InF] [EF] Nom du produit ID produit Numéro de série Révision du matériel Révision du logiciel Marquage spécifique à l’application Function Tag Location Tag Menu principalSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

9 Mise en service Après la mise sous tension et l’écoulement du retard à la disponibilité, l’appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés. Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation:

• ACTIVE pour la fonction normalement ouvert (Hno / Fno)

• INACTIVE pour la fonction normalement fermé (Hnc / Fnc).

• ACTIVE pour la détection du sens (dir.F)

• INACTIVE pour la sortie fréquence (FRQ)

• INACTIVE pour la surveillance du volume consommé (ImP)

• 20mA pour la sortie analogique (I) 9.1 Installation guidée par un assistant d’installation Lors de la première mise en service de l’appareil ou après une remise à zéro back to box, il est demandé sur l’afficheur lors du passage de l’affichage des valeurs process au menu principal si une installation guidée est souhaitée. u Choisir entre [Oui] et [Non]. w Si [Oui] est sélectionné, des paramètres, questions et demandes d’action apparaissent successivement. Les boutons [▲] et [▼] permettent de choisir entre les possibilités de sélection, le bouton [●] sert à confirmer la sélection. w Si [Non] est sélectionné, le menu principal apparaît et le capteur fonctionne avec les réglages usine. Si nécessaire, modifier les réglages des paramètres, voir le chapitre Paramétrage. L’installation guidée peut être à nouveau appelée à tout moment via le paramètre [EF] > [CFG] > [Guide]. Lors de l’installation guidée, les possibilités de réglage ci-après sont successivement présentées:

1. [diS.R]: Orientation de l’affichage

2. [LanG]: Langue de l’affichage

3. [MEdI]: Sélection du fluide

4. [Fdir] : Sens du débit

– [SEL1]: Valeur process (débit ou température) ou diagnostic (sens du débit ou qualité du signal). – [uni.T] / [uni.F]: Unité de mesure par défaut – [ou1]: Signal de commutation (Hno, Hnc, Fno, Fnc), signal d’impulsion/signal de commutation du totalisateur, signal de fréquence – Configuration des paramètres correspondant à la fonction sélectionnée pour [ou1]: Valeurs limites pour le signal de commutation: SP1, rP1, FH1, FL1 Valeur d’impulsions pour le totalisateur: ImPS Seuil d’enclenchement et remise à zéro pour le totalisateur: ImPS1, rTo1 Valeurs limites pour le signal de fréquence: FSP1 (uniquement pour la température), FEP1, FrP1 – [FOU1]: Comportement de la sortie en cas de défaut

– [SEL2] : Valeur process (débit ou température) ou diagnostic (sens du débit ou qualité du signal).Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

– [uni.T] / [uni.F]: Unité de mesure par défaut – [ou2]: Signal de commutation (Hno, Hnc, Fno, Fnc), signal d’impulsion/signal de commutation du totalisateur, signal analogique – Configuration des paramètres correspondant à la fonction sélectionnée pour [ou2]: Valeurs limites pour le signal de commutation: SP2, rP2, FH2, FL2 Valeur d’impulsions pour le totalisateur: ImPS2 Seuil d’enclenchement et remise à zéro pour le totalisateur: ImPS2, rTo2 Valeurs limites pour le signal analogique: ASP2, AEP2 – [FOU2] : Comportement de la sortie en cas de défaut

7. [diS.L]: Agencement de l’affichage

Après le message indiquant que l’installation guidée est terminée, il est demandé si la mesure doit commencer. u Choisir entre [Oui] ou [Non] ou [Informations sur l’appareil]. w Si [Oui] est sélectionné, la procédure d’installation se termine et l’appareil passe à l’affichage des valeurs process. w Si [Non] est sélectionné, les paramètres pour le sens du débit, OUT1/OUT2 et l’agencement de l’affichage (étapes3 à6) peuvent à nouveau être modifiés ou bien l’installation guidée peut être à nouveau entièrement exécutée via la commande [Redémarrer]. w Si [Informations sur l’appareil] est sélectionné, l’appareil affiche la configuration de l’appareil précédemment réglée.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

10 Paramétrage Le paramétrage peut être réalisé via l’interface IO-Link ou au moyen des éléments de commande sur l’appareil. Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement. Des changements du paramétrage pendant l’opération affectent le mode de fonctionnement de l’installation. u S'assurer du bon fonctionnement de l'installation. Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé. En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer. 10.1 Paramétrage au moyen des boutons de l’appareil ATTENTION Avec des températures de fluide de plus de 50°C (122°F), certaines parties du boîtier peuvent s’échauffer à plus de 65°C (149°F). w Risque de brûlures u Ne pas toucher l'appareil avec les mains. u Le cas échéant, utiliser un objet auxiliaire émoussé pour effectuer des réglages sur l’appareil. Objectif Action Passage de l’affichage des valeurs process au menu principal [●] Passage à un sous-menu Naviguer avec [▼] jusqu’au sous-me- nu, par exemple [EF], puis [●] Sélection du paramètre souhaité [▲] ou [▼] Passage au mode de réglage [●] Changement de la valeur de paramètre [▲] ou [▼] Validation du paramètre réglé [●] Quitter le réglage de paramètre sans sauvegarde [▲] + [▼] Retour au niveau de menu supérieur (répéter plusieurs fois pour revenir à l’affichage des valeurs process)

- ou - Naviguer avec [▲] ou [▼] jusqu’à [Re- tour], puis [●] Retour à l’affichage des valeurs process > 30 secondes (timeout) Lors du premier passage de l’affichage des valeurs process au menu principal ou après la remise à zéro de l’appareil, l’installation guidée est automatiquement proposée sur l’afficheur. Il est demandé à l’utilisateur s’il souhaite une installation guidée. Voir également: Installation guidée par un assistant d’installation. 10.2 Paramétrage via IO-Link Conditions pour le paramétrage via l’interface IO-Link: ü Un logiciel de paramétrage approprié, par ex. ifm moneo|configureCapteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

ü L’Input Output Device Description (IODD) pour l’appareil, voir documentation.ifm.com ü Un maître IO-Link u Raccorder le maître IO-Link à un logiciel de paramétrage. u Régler le port du maître sur le mode de fonctionnement IO-Link. u Raccorder l’appareil à un port libre du maître IO-Link. w L’appareil passe en mode IO-Link. u Modifier le paramétrage dans le logiciel. u Ecrire les réglages de paramètre sur l’appareil. Conseils pour le paramétrage Ò Manuel du logiciel de paramétrage 10.3 Configuration de sortie Ce chapitre décrit les options de sélection pour les signaux de sortie sur OUT1 et OUT2.

10.3.1 Signal de commutation pour la surveillance de valeur limite

Un signal de commutation peut être fourni pour la surveillance des valeurs process. OUTx change son état de commutation si les seuils de commutation réglés sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée. Fonction hystérésis:

Fig.11: Fonction hystérésis 1: Valeur process t: Temps SP: Seuil d’enclenchement rP: Seuil de déclenchement HY: Hystérésis Hno: Fonction hystérésis, normalement ouvert (normally open) Hnc : Fonction hystérésis, normalement fermé (normally closed) Lors du réglage de la fonction hystérésis, le seuil d’enclenchement [SP] et le seuil de déclenchement [rP] sont définis. La valeur de rP doit être inférieure à celle de SP L’écart entre SP et rP est d’au moins 0,5% de la valeur finale de l’étendue de mesure (= hystérésis). Si le seuil d’enclenchement est modifié, le seuil de déclenchement change automatiquement; l’écart reste inchangé.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

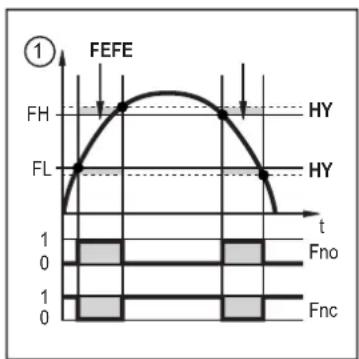

Fonction fenêtre: FE FE

Fig.12: Fonction fenêtre 1: Valeur process t: Temps FH: Valeur limite supérieure FL: Valeur limite inférieure HY: Hystérésis FE: Fenêtre Fno : Fonction fenêtre, normalement ouvert (normally open) Fnc : Fonction fenêtre, normalement fermé (normally closed) Lors du réglage de la fonction fenêtre, la valeur limite supérieure [FH] et la valeur limite inférieure [FL] sont définies. L’écart entre FH et FL est d’au moins 0,5% de la valeur finale de l’étendue de mesure. FH et FL ont une hystérésis fixe de 0,25 % de la valeur finale de l’étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

10.3.1.1 Paramétrage au moyen des boutons de l’appareil: signal de commutation

ü L’unité de mesure par défaut est sélectionnée: [EF] > [CFG] > [uni.x]. u Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx. u Sélectionner [SELx] et régler la valeur process: [FLOW] ou [TEMP]. Fonction hystérésis: u Sélectionner [ou] et régler le signal de commutation: [Hno] ou [Hnc]. u Sélectionner [SPx] et régler la valeur mesurée à laquelle la sortie commute. u Sélectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée. Fonction fenêtre: u Sélectionner [ou] et régler le signal de commutation: [Fno] ou [Fnc]. u Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre. u Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre. Le paramétrage pour [SP], [rP], [FH] et [FL] peut ultérieurement être modifié directement dans le menu principal.

10.3.1.2 Paramétrage via IO-Link: signal de commutation

ü L’unité de mesure par défaut est sélectionnée: [Paramètres] > [Réglages de base] > [uni.x]. u Ouvrir le menu [Paramètres] > [Configuration de sortie]. u Sélectionner [SELx] et régler la valeur process: [FLOW] ou [TEMP]. Fonction hystérésis: u Sélectionner [oux] et régler le signal de commutation: [Hno] ou [Hnc]. u Appeler [Paramètres] > [Sortie TOR x]. u Appeler [Débit] ou [température]. u Sélectionner [SPx (FHx) - FLOW] ou [SPx (FHx) - TEMP] et régler la valeur mesurée à laquelle la sortie est activée.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

u Sélectionner [rPx (FLx) - FLOW] ou [rPx (FLx) - TEMP] et régler la valeur mesurée à laquelle la sortie est désactivée. Fonction fenêtre: u Sélectionner [oux] et régler le signal de commutation: [Fno] ou [Fnc]. u Appeler [Paramètres] > [Sortie TOR x]. u Appeler [Débit] ou [température]. u Sélectionner [SPx (FHx) - FLOW] ou [SPx (FHx) - TEMP] et régler la valeur limite supérieure pour le signal de commutation. u Sélectionner [rPx (FLx) - FLOW] ou [rPx (FLx) - TEMP] et régler la valeur limite inférieure pour le signal de commutation.

10.3.2 Signal de commutation pour le diagnostic

L’appareil dispose d’une fonction de diagnostic intégrée. Lors de l’utilisation de la fonction de diagnostic, la sortie est utilisée exclusivement pour les tâches de messages de diagnostic, qu’elle fournit via un signal de commutation. En fonctionnement normal, le signal de commutation est activé (normally closed) et la LED d’état est allumée en jaune. Si l’appareil détecte un cas de diagnostic, la sortie est désactivée et la LED d’état de commutation s’éteint. Les cas de diagnostic comprennent:

• Inversion du sens du débit (Ò Signal de commutation pour le sens du débit/31)

• Faible qualité du signal / Pas de signal (Ò Signal de commutation pour la qualité du signal/32)

10.3.2.1 Signal de commutation pour le sens du débit

Le changement du sens du débit peut être surveillé avec un signal de commutation. Le sens positif du débit est marqué par une flèche sur l’appareil avec l’inscription «flow direction». Le sens du débit peut être inversé via le paramètre [Fdir]. Voir Sens du débit (Ò/44). La sortie est activée jusqu’à ce que le débit passe pour la première fois en dessous du débit minimum réglé dans le sens négatif du débit (-LFC) (1). Cela signifie :

• La sortie est activée si +LFC est dépassé (2).

• La sortie est désactivée si -LFC n’est pas atteint (3). LFC = Low flow cut-off: Suppression de faibles débits (Ò/43).SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

Fig.13: Surveillance du sens du débit au moyen de signaux de commutation +Q Débit en sens positif -Q Débit en sens négatif +LFC Débit minimum (Low flow cut-off) dans le sens positif du débit -LFC Débit minimum (Low flow cut-off) dans le sens négatif du débit Paramétrage au moyen des boutons de l’appareil: Signal de commutation pour le sens du débit u Ouvrir le menu [EF] > [OUTx]. u Sélectionner [oux] > [dOU] et régler [Fdir]. Paramétrage via IO-Link: Signal de commutation pour le sens du débit u Appeler [Paramètres] > [Configuration de sortie]. u Sélectionner [oux] et régler [dOU]. u Sélectionner [dFUx] et régler le [Sens du débit].

10.3.2.2 Signal de commutation pour la qualité du signal

L’appareil peut fournir un signal de commutation si la qualité du signal s’écarte du fonctionnement normal. La qualité du signal du capteur peut être affectée par des irrégularités dans le fluide (par exemple fortes turbulences, bulles d’air, particules ou dépôts). L’appareil détecte la qualité du signal selon trois degrés: Qualité du signal Explication LED d’état de fonc- tionnement Sortie de commuta- tion Normal L’appareil fonctionne sans restrictions (mode de fonc- tionnement normal). allumée en vert On Faible La qualité du signal est perturbée, l’appareil reste toute- fois dans la spécification. allumée en bleu OFF Pas de signal Pas de fluide présent ou le signal ne peut pas être éta- bli. clignote en rouge OFF Paramétrage au moyen des boutons de l’appareil: Signal de commutation pour la qualité du signal u Ouvrir le menu [EF] > [OUTx]. u Sélectionner [oux] > [dOU] et régler [Sig.Q]. Paramétrage via IO-Link: Signal de commutation pour la qualité du signal u Appeler [Paramètres] > [Configuration de sortie]. u Sélectionner [oux] et régler [dOU].Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

u Sélectionner [dFUx] et régler [Détection de la qualité du signal].

10.3.3 Surveillance du volume consommé (fonction totalisateur)

L’appareil est doté de 3compteurs totalisateurs internes (totalisateurs Vol.1, Vol.2 et Vol.L). Les totalisateurs additionnent en continu le volume consommé et fournissent cette valeur process sur l’afficheur et via l’interface IO-Link. Totalisateur Valeur process Accès en lecture via IO-Link Vol.1 Volume consommé1 (Cette valeur est utilisée pour la surveillance du volume consommé via signaux de commutation ou d’impulsions) cyclique Vol.2 Volume consommé2 acyclique Vol.L Volume consommé sur toute la durée de fonctionnement (Life Time Totalisator) acyclique Pour la totalisation du volume consommé, les totalisateurs Vol.1 et Vol.2 tiennent compte du sens du débit: Type de comptage des totalisateurs (Ò/47). OUT1 et OUT2 ne peuvent pas être utilisés simultanément pour la surveillance du volume consommé. En plus du volume consommé actuel, la valeur avant la dernière remise à zéro est sauvegardée. Cette valeur et la durée depuis la dernière remise à zéro peuvent aussi être affichés. Le totalisateur sauvegarde régulièrement le débit cumulé additionné. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est réglée, l’intervalle de temps écoulé est aussi sauvegardé. Une éventuelle perte de données peut donc être d’une minute. Voir également: Lire les valeurs des totalisateurs (Ò/53). L'exactitude de la surveillance du volume consommé dépend de l'exactitude de la mesure de débit. Pour surveiller le volume consommé, il est possible de fournir un signal de commutation ou des signaux d’impulsions:

• Voir Signal de commutation du totalisateur (Ò/33)

• Voir Signal d’impulsion du totalisateur (Ò/34)

10.3.3.1 Signal de commutation du totalisateur

Pour surveiller le volume consommé, il est possible de fournir un signal de commutation. La sortie fournit un signal de commutation si le totalisateur Vol.1 a totalisé le débit configuré sous [ImPS]. La sortie reste commutée jusqu’à la remise à zéro du totalisateur. Le paramètre [rTo1] ou [rTo2] permet de régler la remise à zéro pour les totalisateurs Vol.1 et Vol.2. Après la remise à zéro du totalisateur, le comptage recommence.

• [rTox] = OFF: Remise à zéro automatique du totalisateur désactivée. La remise à zéro est effectuée en cas de remise à zéro manuelle ou de débordement.

• [rTox] = …h/d/w (heures/jours/semaines): Remise à zéro automatique du totalisateur après la durée réglée. – Si le totalisateur Vol.1 atteint le débit cumulé [ImPS] avant la fin de la durée réglée, il n’est pas remis à zéro automatiquement. La sortie reste commutée jusqu’à ce que le totalisateur soit remis à zéro par remise à zéro manuelle ou en raison d’un débordement. – Le totalisateur Vol.2 est indépendant des réglages de [ImPS]. Son comptage n’est pas pris en compte pour les signaux de commutation et d’impulsions.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

Les totalisateurs peuvent être remis à zéro manuellement à tout moment via le paramètre [rTox]. Le totalisateur Vol.1 peut également être remis à zéro via un signal externe sur la broche2. Voir également: Remise à zéro du totalisateur (Ò/45). Paramétrage au moyen des boutons de l’appareil: Signal de commutation du totalisateur ü L’unité de mesure par défaut est sélectionnée: [EF] > [CFG] > [uni.x]. ü [rTox] est réglé: [EF] > [TOTL] > [rTox]. u Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx. u Sélectionner [SELx] et régler la valeur process: [FLOW]. u Sélectionner [ou1] ou [ou2] et régler [ImP]. u Sélectionner [ImPSx] et régler le débit cumulé pour lequel la sortie commute.

• Sélectionner la plage de réglage avec ▲ ou ▼.

• Appuyer brièvement sur ● pour valider la plage de réglage.

• Régler la valeur numérique souhaitée avec ▲ ou ▼.

• Appuyer brièvement sur ● pour appliquer la valeur. u Sélectionner [ImPRx] et régler [Non]. Le paramétrage pour [ImPS] et [ImPR] peut ultérieurement être modifié directement dans le menu principal. Paramétrage via IO-Link: Signal de commutation du totalisateur ü L’unité de mesure par défaut est sélectionnée: [Paramètres] > [Réglages de base] > [uni.x]. ü [rTox] est réglé: [Paramètres] > [Totalisateur] > [rTox]. u Ouvrir le menu [Paramètres] > [Configuration de sortie]. u Sélectionner [SELx] et régler la valeur process: [FLOW]. u Sélectionner [ou1] ou [ou2] et régler [ImP]. u Appeler [Paramètres] > [Impulsion sortiex]. u Sélectionner [ImPSx] et régler le débit cumulé pour lequel la sortie commute. u Sélectionner [ImPRx] et régler [Non].

10.3.3.2 Signal d’impulsion du totalisateur

Pour surveiller le volume consommé, il est possible de fournir des signaux d’impulsions. La sortie fournit une impulsion chaque fois que le débit (valeur d'impulsions) réglé sous [ImPS] est atteint. Le signal d'impulsion consiste en une brève séquence d'activation et de désactivation de la sortie. Les LED d'état de communication sur l'appareil n'indiquent pas l'opération de commutation. Les signaux d'impulsion ne sont pas disponibles via l'interface IO- Link . Paramétrage au moyen des boutons de l’appareil: Signal d’impulsion du totalisateur ü L’unité de mesure par défaut est sélectionnée: [EF] > [CFG] > [uni.x]. u Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx. u Sélectionner [SELx] et régler la valeur process: [FLOW]. u Sélectionner [ou1] ou [ou2] et régler [ImP].Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

u Sélectionner [ImPSx] et régler le débit cumulé pour lequel 1impulsion est fournie à chaque fois (valeur d’impulsions).

• Sélectionner la plage de réglage avec ▲ ou ▼.

• Appuyer brièvement sur ● pour valider la plage de réglage.

• Régler la valeur numérique souhaitée avec ▲ ou ▼.

• Appuyer brièvement sur ● pour appliquer la valeur. u Sélectionner [ImPRx] et régler [Oui]. Le paramétrage pour [ImPS] et [ImPR] peut ultérieurement être modifié directement dans le menu principal. Paramétrage via IO-Link: Signal d’impulsion du totalisateur ü L’unité de mesure par défaut est sélectionnée: [Paramètres] > [Réglages de base] > [uni.x]. u Ouvrir le menu [Paramètres] > [Configuration de sortie]. u Sélectionner [SELx] et régler la valeur process: [FLOW]. u Sélectionner [ou1] ou [ou2] et régler [ImP]. u Appeler [Paramètres] > [Impulsion sortiex]. u Sélectionner [ImPSx] et régler le débit cumulé pour lequel 1impulsion est fournie à chaque fois (valeur d’impulsions). u Sélectionner [ImPRx] et régler [Oui].

10.3.4 Signal analogique

L’appareil fournit un signal analogique de 4…20mA qui est proportionnel à la valeur process. L'étendue de mesure peut être mise à l'échelle :

• [ASP] détermine pour quelle valeur mesurée le signal de sortie est 4 mA.

• [AEP] détermine pour quelle valeur mesurée le signal de sortie est 20 mA. Distance minimum entre ASP et AEP = 20% de la valeur finale de l’étendue de mesure. Si la valeur mesurée est hors de l’étendue de mesure ou dans le cas d’une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni. En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique cr.UL, UL, OL, cr.OL ou ErrSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

Fig.14: Courbe caractéristique de sortie analogique selon CEI 60947-5-7 A : Signal analogique MAW: Valeur initiale de l’étendue de mesure B : Valeur process MEW: Valeur finale de l’étendue de mesure 1: Zone de détection ASP: Valeur minimale de la sortie analogique 2: Plage d’affichage AEP: Valeur maximale de la sortie analogique 3: Etendue de mesure UL: Plage d’affichage non atteinte 4: Etendue de mesure mise à l’échelle cr.UL: Plage de détection non atteinte Q: Débit OL: Plage d’affichage dépassée T : Température Cr.OL: Plage de détection dépassée Une valeur de débit négative signifie un débit en opposition au sens du débit réglé sous [Fdir]. Voir Sens du débit (Ò/44).

10.3.4.1 Paramétrage au moyen des boutons de l’appareil: Signal analogique

ü L’unité de mesure par défaut est sélectionnée: [EF] > [CFG] > [uni.x]. u Ouvrir le menu [EF] > [OUT2] pour la configuration de la sortie OUT2. u Sélectionner [SEL2] et régler la valeur process: [FLOW] ou [TEMP]. u Sélectionner [ou2] et régler la fonction: [I] (signal analogique de 4 à 20mA). u Sélectionner [ASP2] et régler la valeur mesurée à laquelle le signal de sortie est de 4mA. u Sélectionner [ASP2] et régler la valeur mesurée à laquelle le signal de sortie est de 20mA. Le paramétrage pour [ASP] et [AEP] peut ultérieurement être modifié directement dans le menu principal.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

ü L’unité de mesure par défaut est sélectionnée: [Paramètres] > [Réglages de base] > [uni.x]. u Ouvrir le menu [Paramètres] > [Configuration de sortie]. u Sélectionner [SEL2] et régler la valeur process: [FLOW] ou [TEMP]. u Sélectionner [ou2] et régler la fonction: [I] (signal analogique de 4 à 20mA). u Appeler [Paramètres] > [Sortie analogique2]. u Appeler [Débit] ou [température]. u Sélectionner [ASP2_FLOW] ou [ASP2_TEMP] et régler la valeur mesurée à laquelle le signal de sortie est de 4mA. u Sélectionner [AEP2_FLOW] ou [AEP2_TEMP] et régler la valeur mesurée à laquelle le signal de sortie est de 20mA.

10.3.5 Signal fréquence

L’appareil fournit un signal fréquence qui est proportionnel à la valeur process. Le signal fréquence peut être mis à l’échelle:

• [FrPx] détermine à combien de Hz s’élève le signal fréquence si la valeur mesurée maximale est atteinte. L'étendue de mesure peut être mise à l'échelle :

• [FSPx] détermine la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.

• [FEPx] détermine la valeur mesurée maximale à laquelle le signal de sortie s’élève à la fréquence définie sous [FrPx]. [FSPx] n’est disponible que pour la mesure de la température. Distance minimum entre [FSPx] et [FEPx] = 20 % de la valeur finale de l’étendue de mesure. Si la valeur mesurée est hors de l’étendue de mesure ou en cas d’une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni. En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

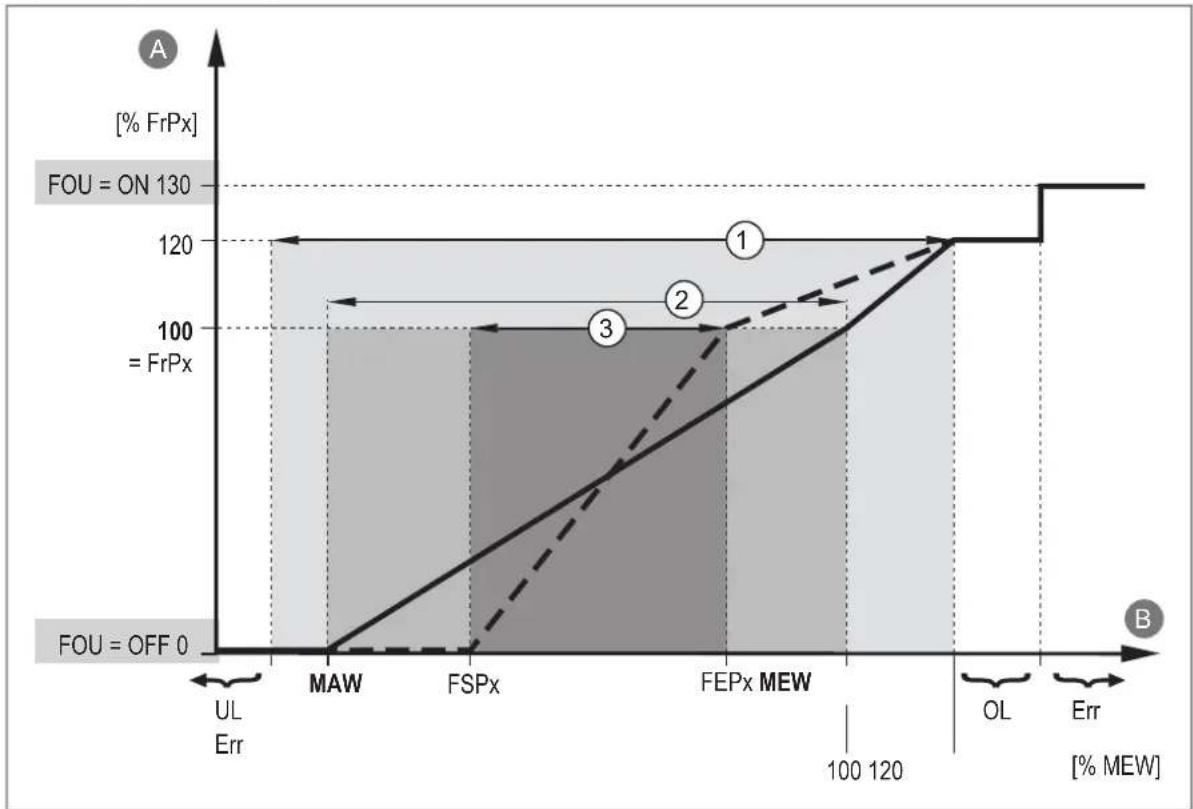

Fig.15: Courbe caractéristique de la sortie de fréquence, débit A : Signal fréquence MAW: Valeur initiale de l’étendue de mesure B : Débit MEW: Valeur finale de l’étendue de mesure 1: Plage d’affichage FEPx: Point final fréquence 2: Etendue de mesure FrPx: Signal fréquence (Hz) pour la valeur mesurée maximum 3: Etendue de mesure mise à l’échelle OL: Plage d’affichage dépassée Err: ErreurCapteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

Fig.16: Courbe caractéristique de la sortie de fréquence, température A : Signal fréquence MAW: Valeur initiale de l’étendue de mesure B : Température MEW: Valeur finale de l’étendue de mesure 1: Plage d’affichage FSPx: Point de départ fréquence 2: Etendue de mesure FEPx: Point final fréquence 3: Etendue de mesure mise à l’échelle FrPx: Signal fréquence (Hz) pour la valeur mesurée maximum Err: Erreur OL: Plage d’affichage dépassée UL: Plage d’affichage non atteinte

10.3.5.1 Paramétrage au moyen des boutons de l’appareil: Signal fréquence

ü L’unité de mesure par défaut est sélectionnée: [EF] > [CFG] > [uni.x]. u Ouvrir le menu [EF] > [OUT1] pour la configuration de la sortie OUT1. u Sélectionner [SEL1] et régler la valeur process: [FLOW] ou [TEMP]. u Sélectionner [ou1] et régler [FRQ]. u Sélectionner [FSP1] et régler la valeur mesurée minimale pour laquelle 0Hz est fourni. [FSP1] n’est disponible que pour la mesure de la température. u Sélectionner [FEP1] et régler la valeur mesurée maximale pour laquelle la fréquence réglée sous [FrP1] (= 100%) est fournie. u Sélectionner [FrP1] et régler la fréquence pour la valeur mesurée maximale enHz. Le paramétrage pour [FSP], [FEP] et [FrP] peut ultérieurement être modifié directement dans le menu principal.

10.3.5.2 Paramétrage via IO-Link: Signal fréquence

ü L’unité de mesure par défaut est sélectionnée: [Paramètres] > [Réglages de base] > [uni.x].SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

u Ouvrir le menu [Paramètres] > [Configuration de sortie]. u Sélectionner [SEL1] et régler la valeur process: [FLOW] ou [TEMP]. u Sélectionner [ou1] et régler [FRQ]. u Appeler [Paramètres] > [Sortie de fréquence1]. u Sélectionner [FrP1] et régler la fréquence pour la valeur mesurée maximale enHz. u Appeler [Débit] ou [température]. u Sélectionner[FEP1_FLOW] / [FEP1_TEMP] et régler la valeur mesurée maximale pour laquelle la fréquence réglée sous [FrP1] (= 100%) est fournie. u Sélectionner [FSP1 - TEMP] et régler la valeur mesurée minimale pour laquelle 0Hz est fourni. [FSP1] n’est disponible que pour la mesure de la température.

10.3.6 Comportement des sorties en cas de défaut

Le paramètre [FOUx] permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie sélectionnée, les signaux suivants seront fournis en cas de défaut:

• Signal de commutation : [FOUx] Valeurs process [SELx] Signal de sortie Explication On Toutes les valeurs process la sortie se ferme en cas de défaut. Si une valeur process erronée est pré- sente, l’appareil met toutes les valeurs process sur «non valide». OFF Toutes les valeurs process la sortie s’ouvre en cas de défaut. OU Débit la sortie s’ouvre en cas de défaut. Si la valeur process «débit» est erro- née, l’appareil continue de fournir la valeur process «température». Température la sortie se ferme en cas de défaut. Si la valeur process «température» est erronée, l’appareil continue de four- nir la valeur process «débit».

• Signal analogique : [FOUx] Valeurs process [SELx] Signal de sortie Explication On Toutes les valeurs process En cas de défaut, la sortie passe à 21,5mA. Si une valeur process erronée est pré- sente, l’appareil met toutes les valeurs process sur «non valide». OFF Toutes les valeurs process En cas de défaut, la sortie passe à 3,5mA. OU Débit En cas de défaut, la sortie passe à 3,5mA. Si la valeur process «débit» est erro- née, l’appareil continue de fournir la valeur process «température». Température En cas de défaut, la sortie passe à 21,5mA. Si la valeur process «température» est erronée, l’appareil continue de four- nir la valeur process «débit».

• Signal fréquence: [FOUx] Valeurs process [SELx] Signal de sortie Explication On Toutes les valeurs process En cas de défaut, la sortie passe à 130% de [FrPx]. Si une valeur process erronée est pré- sente, l’appareil met toutes les valeurs process sur «non valide». OFF Toutes les valeurs process En cas de défaut, la sortie passe à 0Hz. OU Débit En cas de défaut, la sortie passe à 0Hz. Si la valeur process «débit» est erro- née, l’appareil continue de fournir la valeur process «température». Température En cas de défaut, la sortie passe à 130% de [FrPx]. Si la valeur process «température» est erronée, l’appareil continue de four- nir la valeur process «débit».Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

Le paramètre [FOU] n’a pas d’influence sur le signal d’impulsion ni sur les signaux diagnostiques pour le sens du débit et la transmission de données process via IO-Link.

10.3.6.1 Paramétrage au moyen des boutons de l’appareil: Comportement des sorties en cas

de défaut u Ouvrir le menu [EF] > [OUTx]. u Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut: [On], [OFF], [OU].

10.3.6.2 Paramétrage via IO-Link: Comportement des sorties en cas de défaut

u Appeler [Paramètres] > [Configuration de sortie]. u Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut: [On], [OFF], [OU].

10.3.7 Sortie désactivée

Le signal de sortie peut être désactivé. La sortie devient alors une sortie à haute impédance. La communication via l’interface IO-Link sur OUT1 reste activée.

10.3.7.1 Paramétrage au moyen des boutons de l’appareil: Sortie désactivée

u Ouvrir le menu [EF] > [OUTx]. u Sélectionner [SELx] et régler [OFF].

10.3.7.2 Paramétrage via IO-Link: Sortie désactivée

u Appeler [Paramètres] > [Configuration de sortie]. u Sélectionner [oux] et régler [OFF]. 10.4 Configuration de l’application Ce chapitre décrit les possibilités de réglage pour s’adapter à l’application spécifique du client.

10.4.1 Installation guidée

Pour faciliter le paramétrage de l’appareil, un assistant d’installation peut être exécuté. Les instructions sur l’afficheur guident l’utilisateur dans les étapes du paramétrage. Voir également: Installation guidée par un assistant d’installation.

10.4.1.1 Paramétrage au moyen des boutons de l’appareil: Installation guidée

u Ouvrir le menu [EF] > [CFG]. u Sélectionner [Guide] et régler [Oui].

10.4.2 Unité de mesure standard

Il est possible de sélectionner l’unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité. Valeurs sélectionnables:SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

10.4.2.1 Paramétrage au moyen des boutons de l’appareil: Unité de mesure standard

u Ouvrir le menu [EF] > [CFG]. u Sélectionner [uni.F] et régler l’unité de mesure. u Sélectionner [uni.T] et régler l’unité de mesure.

10.4.2.2 Paramétrage via IO-Link: Unité de mesure standard

u Appeler [Paramètres] > [Réglages de base]. u Sélectionner [uni.F] et régler l’unité de mesure. u Sélectionner [uni.T] et régler l’unité de mesure.

10.4.3 Valeur process pour OUT1 et OUT2

Pour les deux sorties, il est possible de sélectionner quelle valeur process doit être surveillée. Tous les autres réglages de paramètres se basent sur cette sélection. Valeurs sélectionnables:

10.4.3.1 Paramétrage au moyen des boutons de l’appareil: Valeur process OUT1 et OUT2

u Ouvrir le menu [EF] > [OUTx]. u Sélectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.3.2 Paramétrage via IO-Link: Valeur process OUT1 et OUT2

u Appeler [Paramètres] > [Configuration de sortie]. u Sélectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.4 Amortissement

La temporisation d’amortissement permet de supprimer les modifications soudaines de la valeur process. La temporisation d’amortissement [dAP] permet de régler après combien de secondes le signal de sortie atteint 63% de la valeur finale en cas de modification soudaine de la valeur mesurée. La temporisation d'amortissement réglée mène à une stabilisation des sorties de commutation, des sorties analogiques, de l'affichage et de la transmission de la valeur process via l'interface IO-Link. La temporisation d’amortissement s’additionne au temps de réponse du capteur (Ò Données techniques). Les signaux UL et OL sont définis en considérant la temporisation d’amortissement.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

L’amortissement des valeurs mesurées n’est effectif que pour la valeur process débit.

10.4.4.1 Paramétrage au moyen des boutons de l’appareil: Amortissement des valeurs

mesurées u Ouvrir le menu [EF] > [CFG]. u Sélectionner [dAP] et régler la temporisation d’amortissement en secondes (valeur τ 63%).

10.4.4.2 Paramétrage via IO-Link: Amortissement des valeurs mesurées

u Appeler [Paramètres] > [Amortissement]. u Sélectionner [dAP] et régler la temporisation d’amortissement en secondes (valeur τ 63%).

10.4.5 Polarité de sortie des sorties de commutation

Le paramètre [P-n] permet de de sélectionner si les sorties fonctionnent en commutation positive ou négative.

10.4.5.1 Paramétrage au moyen des boutons de l’appareil: Polarité de sortie

u Ouvrir le menu [EF] > [CFG]. u Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.5.2 Paramétrage via IO-Link: Polarité de sortie

u Appeler [Paramètres] > [Réglages de base]. u Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.6 Suppression de faibles débits

La fonction low flow cut-off [LFC] permet de supprimer les faibles débits. Un débit inférieur à la valeur LFC est considéré par le capteur comme nul (Q = 0).

10.4.6.1 Paramétrage au moyen des boutons de l’appareil: Suppression de faibles débits

u Ouvrir le menu [EF] > [CFG]. u Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un débit est considéré comme nul.

10.4.6.2 Paramétrage via IO-Link: Suppression de faibles débits

u Appeler [Paramètres] > [Autres réglages] > [Débit]. u Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un débit est considéré comme nul.

L’appareil dispose de différentes courbes caractéristiques de fluides qui peuvent être sélectionnées via le paramètre [MEdI]. Valeurs sélectionnables:

• [H2O] : eauSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

• [OIL46] : huiles très visqueuses (viscosité : 30 à 68 mm²/s à 40°C / 30 à 68 cSt à 104°F)

10.4.7.1 Paramétrage au moyen des boutons de l’appareil: Fluide

u Ouvrir le menu [EF] > [CFG]. u Sélectionner [MEdI] et régler le fluide.

10.4.7.2 Paramétrage via IO-Link: Fluide

u Appeler [Paramètre] > [Le fluide]. u Sélectionner [MEdI] et régler le fluide.

10.4.8 Sens du débit

Le sens positif du débit peut être défini par l’utilisateur. Ce réglage a un effet sur les fonctions suivantes:

• Surveillance du volume totalisé (Ò Type de comptage des totalisateurs/47)

• Surveillance du sens du débit au moyen d’un signal de commutation (Ò Signal de commutation pour le sens du débit/31). Le sens positif du débit est marqué par une flèche sur l’appareil avec l’inscription «flow direction» (réglage usine). Le sens du débit peut être inversé via le paramètre [Fdir]: + Sens du débit selon le réglage usine - Sens du débit contraire au réglage usine

10.4.8.1 Paramétrage au moyen des boutons de l’appareil: Sens du débit

u Ouvrir le menu [EF] > [CFG]. u Sélectionner [Fdir] et régler le sens du débit:

10.4.8.2 Paramétrage via IO-Link: Sens du débit

u Appeler [Paramètres] > [Autres réglages] > [Débit]. u Sélectionner [Fdir] et régler le sens du débit:

Le facteur de calibrage [CGA] est utilisé pour s’adapter au comportement du fluide utilisé la compensation de viscosité du capteur selon la température. Le facteur de calibrage influence la pente de la courbe caractéristique de la mesure du débit. La modification de la pente de la courbe caractéristique est indiquée en%. Dans le réglage usine, [CGA]=100%. Après une modification, le calibrage peut être remis au réglage usine.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

Fig.17: Calibrage de la courbe caractéristique de mesure 1: Facteur de calibrage [CGA] 2: Valeur process MW: Valeur mesurée V0: courbe caractéristique de mesure selon le réglage usine V1: courbe caractéristique de mesure1 après calibrage V2: courbe caractéristique de mesure2 après calibrage

10.4.9.1 Paramétrage au moyen des boutons de l’appareil: Calibrage

u Ouvrir le menu [EF] > [CFG]. u Sélectionner [CGA] et régler une valeur en pourcentage entre 60 et 140% (100% = calibrage usine).

10.4.9.2 Paramétrage via IO-Link: Calibrage

u Appeler [Paramètres] > [Configuration de l’application]. u Sélectionner [CGA] et régler une valeur en pourcentage entre 60 et 140% (100% = calibrage usine).

10.4.10 Remise à zéro du totalisateur

Les totalisateurs Vol.1 et Vol.2 peuvent être remis à zéro de différentes façons:

1. Remise à zéro manuelle

2. Remise à zéro contrôlée en fonction du temps

3. Remise à zéro contrôlée par un signal externe

4. Remise à zéro contrôlée par débordement (plage d’affichage maximum atteinte).

Le totalisateur Vol.L ne peut pas être remis à zéro.

10.4.10.1 Paramétrage au moyen des boutons de l’appareil: Remise à zéro du totalisateur

1. Remise à zéro manuelle:

u Ouvrir le menu [EF] > [TOTL]. u Sélectionner [rTox ] > [Reset] et régler [Oui]. w Le totalisateur est remis à zéro.

2. Remise à zéro contrôlée en fonction du temps:

u Ouvrir le menu [EF] > [TOTL]. u Sélectionner [rTox], puis régler la durée en semaines (w), jours (d) ou heures (h). w Le totalisateur est remis à zéro automatiquement après la durée réglée.

3. Remise à zéro par un signal externe:

u Ouvrir le menu [EF] > [OUT2]. u Sélectionner [ou2] et régler l’entrée numérique: [In.D]. u Sélectionner [DIn2] et régler le signal de remise à zéro:SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

• [HIGH]: remise à zéro selon signal haut

• [LOW]: remise à zéro selon signal bas

• [+EDG]: remise à zéro sur front montant

• [–EDG]: remise à zéro sur front descendant > Le totalisateur Vol.1 est remis à zéro à la réception du signal de remise à zéro via la broche2. Une remise à zéro externe est possible uniquement pour le totalisateur Vol.1. Le paramétrage pour [DIn2] peut ultérieurement être modifié directement dans le menu principal.

4. Remise à zéro par débordement:

u Ouvrir le menu [EF] > [TOTL]. u Sélectionner [rTox] et régler [OFF]. w Le totalisateur n’est remis à zéro que lorsque la plage d’affichage maximum de l’afficheur est dépassée.

10.4.10.2 Paramétrage via IO-Link: Remise à zéro du totalisateur

1. Remise à zéro manuelle:

u Appeler [Paramètres] > [Totalisateur]. u Exécuter la commande:

• [Remise à zéro totalisateur 1]

• [Remise à zéro totalisateur 2]

2. Remise à zéro contrôlée en fonction du temps:

u Appeler [Paramètres] > [Totalisateur]. u Sélectionner [rTox], puis régler la durée en semaines (w), jours (d) ou heures (h). w Le totalisateur est remis à zéro automatiquement après la durée réglée.

3. Remise à zéro par un signal externe:

u Appeler [Paramètres] > [Configuration de sortie]. u Sélectionner [ou2] et régler l’entrée numérique: [In.D]. u Appeler [Paramètres] > [Entrée numérique2]. u Sélectionner [DIn2] et régler le signal de remise à zéro:

• [HIGH]: remise à zéro selon signal haut

• [LOW]: remise à zéro selon signal bas

• [+EDG]: remise à zéro sur front montant

• [–EDG]: remise à zéro sur front descendant > Le totalisateur Vol.1 est remis à zéro à la réception du signal de remise à zéro via la broche2. Une remise à zéro externe est possible uniquement pour le totalisateur Vol.1.

4. Remise à zéro par débordement:

u Appeler [Paramètres] > [Totalisateur]. u Sélectionner [rTox] et régler [OFF].Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

w Le totalisateur n’est remis à zéro que lorsque la plage d’affichage maximum de l’afficheur est dépassée.

10.4.11 Type de comptage des totalisateurs

Pour la totalisation du volume, les totalisateurs Vol.1 et Vol.2 tiennent compte du sens du débit. Le paramètre [FProx] permet de définir les types de comptage suivants: [FProx] Type de comptage 0+ Les valeurs de débit négatives (en opposition au sens de débit marqué) ne sont pas considérées pour la totalisation. -0 Les valeurs de débit positives (correspondant au sens de débit marqué) ne sont pas considérées pour la totalisation. -+ Les valeurs de débit négatives sont soustraites du volume consommé. ++ Toutes les valeurs de débit sont totalisées indépendamment du sens du débit. Tab.1: Type de comptage des totalisateurs Le type de comptage de Vol.L ne peut pas être réglé. Le Life Time Totalisator totalise tous les débits cumulés indépendamment du sens du débit. + Q

Fig.18: Prise en compte du sens du débit pour la totalisation de la quantité consommée +Q: sens positif du débit cumulé -Q: sens négatif du débit cumulé V: débit cumulé absolu (= total des débits négatif et positif) 1: le débit passe au sens négatif 2: le débit passe au sens positif Si le sens du débit est inversé, un débit cumulé minimum est pris en compte. Voir Signal de commutation pour le sens du débit (Ò/31).SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

10.4.11.1 Paramétrage au moyen des boutons de l’appareil: Type de comptage des

totalisateurs u Ouvrir le menu [EF] > [TOTL]. u Sélectionner [FPro1] et régler le type de comptage pour le totalisateur Vol.1. u Sélectionner [FPro2] et régler le type de comptage pour le totalisateur Vol.2.

10.4.11.2 Paramétrage via IO-Link: Type de comptage des totalisateurs

u Appeler [Paramètres] > [Totalisateur]. u Sélectionner [FPro1] et régler le type de comptage pour le totalisateur Vol.1. u Sélectionner [FPro2] et régler le type de comptage pour le totalisateur Vol.2.

10.4.12 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation. Ce blocage évite que les réglages de l’appareil puissent être modifiés via les boutons sur l’appareil. Réglage usine : non verrouillé.

10.4.12.1 Paramétrage au moyen des boutons de l’appareil: Verrouillage / déverrouillage

Verrouiller: u S’assurer que l’appareil est en mode de fonctionnement normal. u Appuyer sur [▲] et [▼] simultanément pendant 10s jusqu’à ce que [Loc] soit affiché. Déverrouiller: u S’assurer que l’appareil est en mode de fonctionnement normal. u Appuyer sur [▲] et [▼] simultanément pendant 10s jusqu’à ce que [uLoc] soit affiché.

10.4.12.2 Paramétrage via IO-Link: Verrouillage / déverrouillage

u S’assurer que l’appareil est en mode de fonctionnement normal. u Appeler [Paramètres] > [Réglages d’affichage]. u Sélectionner [Loc] et régler le verrouillage. w Ce blocage peut être supprimé sur l’appareil. -ou- u Appeler [Paramètres] > [Autres réglages]. u Sélectionner [Blocage d’accès à l’appareil. Paramétrage local] et régler [Bloqué] ou [Débloqué]. w Ce blocage ne peut être supprimé que via IO-Link.

10.4.13 Remise à zéro de l’appareil (réinitialisation)

Il y a 2manières de remettre l’appareil à zéro:

• [APPL] (réinitialisation de l’application): Réinitialisation du paramétrage. Ce qui suit est réinitialisé: – tous les paramètres spécifiques à l’application qui ont été modifiés. Si le stockage des données IO-Link est activé, cela déclenche une mise à jour des paramètres dans le maître. Cette opération réécrit sur l’appareil les paramètres configurés dans le maître. Une réinitialisation de l’application peut donc être inefficace.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

• [BtB] (Back to box): Rétablir le réglage usine. Ce qui suit est réinitialisé: – tous les paramètres spécifiques à l’application qui ont été modifiés. – Tous les paramètres d’identification de l’appareil pouvant être écrits, comme [Marquage spécifique à l’application], [Function Tag] ou [Location Tag]. – Paramètres de diagnostic, paramètres d’état, événements. Après la remise à zéro Back to Box, le capteur suspend la communication et les opérations de mesure jusqu’à ce que la tension soit interrompue. Le stockage des données IO-Link n’est pas déclenché. Il est utile que vous notiez vos réglages au chapitre Réglages usine avant d’exécuter la fonction.

10.4.13.1 Paramétrage au moyen des boutons de l’appareil: Remettre l’appareil à zéro

u Ouvrir le menu [EF] > [rES]. u Sélectionner [APPL] ou [BtB] et régler [Yes]. Seulement si [BtB] est sélectionné : u Couper et rétablir l’alimentation en tension. w L’appareil redémarre.

10.4.13.2 Paramétrage via IO-Link: Remettre l’appareil à zéro

u Appeler [Paramètres] > [Paramètres de base]. u Exécuter la commande: [Réinitialiser l’application] ou [Back to box]. Seulement si BtB est sélectionné : u Couper et rétablir l’alimentation en tension. w L’appareil redémarre. 10.5 Afficheur

10.5.1 Langue de l’affichage

La langue utilisée par l’afficheur peut être réglée via le paramètre [LanG]. Langues disponibles:

10.5.1.1 Paramétrage au moyen des boutons de l’appareil: Langue de l’affichage

u Ouvrir le menu [EF] > [DIS].SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

u Sélectionner [LanG] et régler la langue.

10.5.1.2 Paramétrage via IO-Link: Langue de l’affichage

u Appeler [Paramètres] > [Paramètres de base]. u Sélectionner [LanG] et régler la langue.

10.5.2 Rotation de l’afficheur

Le paramètre [diS.R] permet de basculer le texte sur l’afficheur dans le sens horaire pour une meilleure lisibilité. Valeurs sélectionnables:

10.5.2.1 Paramétrage au moyen des boutons de l’appareil: Orientation de l’affichage

u Ouvrir le menu [EF] > [DIS]. u Sélectionner [diS.R] et régler l’angle de rotation de l’affichage.

10.5.2.2 Paramétrage via IO-Link: Orientation de l’affichage

u Appeler [Paramètres] > [Réglages d’affichage]. u Sélectionner [diS.R] et régler l’angle de rotation de l’affichage.

10.5.3 Luminosité de l’afficheur:

La luminosité de l’afficheur peut être réglée via le paramètre [diS.B]. Valeurs sélectionnables:

• OFF: mode d’économie d’énergie En mode de fonctionnement, l’afficheur est désactivé. Lorsque l’afficheur est désactivé, les messages d’erreur sont indiqués via IO-Link et par la LED d’état de fonctionnement. Activation de l’affichage en appuyant sur n’importe quel bouton. Après 30s d’inactivité, l’afficheur est à nouveau désactivé. Si l’appareil mesure une température interne élevée, la luminosité de l’afficheur est automatiquement ajustée: Température interne de l’appareil >64°C: la luminosité est réduite à 25%. Température interne de l’appareil ≥90°C: l’afficheur est désactivé.

10.5.3.1 Paramétrage au moyen des boutons de l’appareil: Luminosité de l’afficheur:

u Ouvrir le menu [EF] > [DIS]. u Sélectionner [diS.B] et régler la luminosité de l’affichage.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401 10.5.3.2 Paramétrage via IO-Link: Luminosité de l’afficheur:u Appeler [Paramètres] > [Réglages d’affichage].u Sélectionner [diS.B] et régler la luminosité de l’affichage.

10.5.4 Fréquence de rafraîchissement de l’affichage

Le paramètre [diS.U] permet de régler la fréquence de rafraîchissement de l’affichage.Valeurs sélectionnables:• d1: rapide• d2: moyenne• d3: lente10.5.4.1 Paramétrage au moyen des boutons de l’appareil: Fréquence de rafraîchissement del’affichageu Ouvrir le menu [EF] > [DIS].u Sélectionner [diS.U] et régler la fréquence de rafraîchissement.10.5.4.2 Paramétrage via IO-Link: Fréquence de rafraîchissement de l’affichageu Appeler [Paramètres] > [Réglages d’affichage].u Sélectionner [diS.U] et régler la fréquence de rafraîchissement.

10.5.5 Agencement de l’affichage

Le paramètre [diS.L]permet de sélectionner quelles valeurs process sont indiquées par défaut surl’afficheur.Valeurs sélectionnables:• L1: valeur process actuelle pour le débit• L2.Tem: valeur process actuelle pour le débit et la température• L2.Totl: valeur process actuelle pour le débit, le totalisateur Vol.1• L3: valeur process actuelle pour le débit, la température et le totalisateur Vol.1• L4: valeur process actuelle pour le débit, la température et le totalisateur Vol.1 et qualité du signal L1 L2.Tem L3 L4L2.Totl

Totalisator Niedrig Qualtität Signal Fig.19: Agencements sélectionnables 10.5.5.1 Paramétrage au moyen des boutons de l’appareil: Agencement de l’affichageu Ouvrir le menu [EF] > [DIS].u Sélectionner [diS.L] et régler l’agencement.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

10.5.5.2 Paramétrage via IO-Link: Agencement de l’affichage

u Appeler [Paramètres] > [Réglages d’affichage]. u Sélectionner [diS.L] et régler l’agencement.

10.5.6 Réglage des couleurs de l’affichage

La couleur des caractères de l’affichage peut être réglée via le paramètre [coL.x]:

• [coL.F]: couleur des caractères pour le débit

• [coL.T]: couleur des caractères pour la température

• [coL.V]: couleur des caractères pour le totalisateur Vol.1 Couleur permanente des caractères La couleur des caractères peut être fixée de manière permanente pour l’affichage du débit, de la température ou du totalisateur: [coL.F] / [coL.T] / [coL.V] Couleur des caractères bk/wh noir et blanc rEd rouge GrEn vert yellow jaune Changement de couleur Autrement, un changement de couleur peut être réglé pour l’affichage du débit et de la température en fonction de la valeur process actuelle: [coL.F] / [coL.T] Couleur des caractères r-cF rouge = valeur process dans la plage admissible vert = valeur process en dehors de la plage admissible G-cF vert = valeur process dans la plage admissible rouge = valeur process en dehors de la plage admissible Pour la sélection «Changement de couleur», les valeurs limites de la plage admissible doivent être réglées: [cFL.F]: valeur limite inférieure pour le débit [cFH.F]: valeur limite supérieure pour le débit [cFL.T]: valeur limite inférieure pour la température [cFH.T]: valeur limite supérieure pour la température Les valeurs limites [cFL.x] et [cFH.x] peuvent être sélectionnées librement dans l’étendue de mesure et sont indépendantes de la fonction de sortie réglée pour OUT1 et OUT2. cFL cFH MAW MEW Fig.20: Exemple pour le réglage [coL.x] = G-cFCapteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

10.5.6.1 Paramétrage au moyen des boutons de l’appareil: Réglage des couleurs de

l’affichage u Ouvrir le menu [EF] > [DIS] > [COLR]. u Sélectionner [coL.F] et choisir la couleur des caractères pour la valeur de débit:

• Couleur: [bk/wh], [red], [green], [yellow]

• Changement de couleur: [r-cF], [G-cF] Lors du réglage du changement de couleur avec [cFH.F] et [cFL.F], régler les valeurs limites supérieure et inférieure pour le débit. u Sélectionner [coL.T] et choisir la couleur des caractères pour la valeur de température:

• Couleur: [bk/wh], [red], [green], [yellow]

• Changement de couleur: [r-cF], [G-cF] Lors du réglage du changement de couleur avec [cFH.T] et [cFL.T], régler les valeurs limites supérieure et inférieure pour la température. u Sélectionner [coL.V] et choisir la couleur des caractères pour la valeur du totalisateur: u Couleur: [bk/wh], [red], [green], [yellow].

10.5.6.2 Paramétrage via IO-Link: Réglage des couleurs de l’affichage

u Appeler [Paramètres] > [Réglages d’affichage]. u Sélectionner [coL.F] et choisir la couleur des caractères pour la valeur de débit:

• Couleur: [bk/wh], [red], [green], [yellow]

• Changement de couleur: [r-cF], [G-cF] Lors du réglage du changement de couleur, régler les valeurs limites supérieure et inférieure pour le débit: Sélectionner [Paramètres] > [Réglages de l’affichage] > [Fenêtre pour changement de couleur] > [Débit] et régler [cFH.F] et [cFL.F]. u Sélectionner [coL.T] et choisir la couleur des caractères pour la valeur de température:

• Couleur: [bk/wh], [red], [green], [yellow]

• Changement de couleur: [r-cF], [G-cF] Lors du réglage du changement de couleur, régler les valeurs limites supérieure et inférieure pour la température: Sélectionner [Paramètres] > [Réglages de l’affichage] > [Fenêtre pour changement de couleur] > [Température] et régler [cFH.T] et [cFL.T]. u Sélectionner [coL.V] et choisir la couleur des caractères pour la valeur du totalisateur:

• Couleur: [bk/wh], [red], [green], [yellow] 10.6 Fonctions de diagnostic L’appareil propose une série de fonctions de diagnostic. Les messages de diagnostic peuvent être fournis par un signal de sortie. Voir également Signal de commutation pour le diagnostic (Ò/31). Ce chapitre décrit les fonctions de diagnostic qui fournissent des informations mais pas de signal de sortie.

10.6.1 Lire les valeurs des totalisateurs

Pour les totalisateurs Vol.1 et Vol.2, les valeurs suivantes peuvent être lues à tout moment:SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

• Débit cumulé actuel (= volume consommé depuis la dernière remise à zéro).

• Volume consommé avant la dernière remise à zéro.

• Temps en minutes depuis la dernière remise à zéro. Pour le totalisateur Vol.L, les valeurs suivantes, déterminées sur l’ensemble de la durée de fonctionnement, peuvent être lues à tout moment:

• Débit cumulé dans le sens préféré (= sens positif de débit).

• Débit cumulé dans le sens non préféré (= sens négatif de débit).

10.6.1.1 Lecture via les boutons de l’appareil: Valeurs des totalisateurs

u Ouvrir le menu [EF] > [TOTL]. u Sélectionner [Vol.x] et lire les valeurs de consommation.

10.6.1.2 Lecture via IO-Link: Valeurs des totalisateurs

u Appeler [Paramètres] > [Totalisateur]. u Sélectionner [Vol.x] et lire les valeurs de consommation.

L’appareil sauvegarde les valeur process maximum et minimum mesurées. La valeur actuelle peut être lue sur l’appareil ou via l’interface IO-Link. Valeurs sélectionnables:

• Valeur de débit minimale

• Valeur de débit maximale

• Valeur de température minimale

• Valeur de température maximale Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

10.6.2.1 Lecture via les boutons de l’appareil: Mémoire

u Ouvrir le menu [EF] > [DIAG]. u Lire la valeur pour la valeur process minimale et maximale.

10.6.2.2 Paramétrage via IO-Link: Mémoire

Afficher la mémoire: u Appeler [Paramètres] > [Mémoire] > [Débit] ou [Température]. u Sélectionner [Lo.x] ou [Hi.x] pour afficher la valeur process minimale ou maximale mesurée. Effacer la mémoire : u Exécuter la commande:

• [Remise à zéro mémoires Hi.x et Lo.x]

• [Remise à zéro mémoire Lo.x]

• [Remise à zéro mémoire Hi.x]Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

10.6.3 Compteur horaire

L’appareil sauvegarde les heures de fonctionnement depuis la première mise en service. La valeur actuelle peut être lue via l’interface IO-Link. u Appeler [Paramètres] > [Diagnostic]. u Sélectionner[Heures de fonctionnement] et lire la valeur.

10.6.3.1 Lecture via les boutons de l’appareil: Heures de fonctionnement

u Ouvrir le menu [EF] > [DIAG]. u Sélectionner[Heures de fonctionnement] et lire la valeur.

10.6.3.2 Lecture via IO-Link: Heures de fonctionnement

u Appeler [Paramètres] > [Diagnostic]. u Sélectionner[Heures de fonctionnement] et lire la valeur.

10.6.4 Température interne

Le capteur mesure la température interne de l’appareil. La valeur actuelle peut être lue sur l’appareil ou via l’interface IO-Link. Une température interne élevée est signalée comme suit par l’appareil:

• Message d’avertissement via la LED d’état de fonctionnement.

• Réduction de la luminosité ou désactivation de l’afficheur. Si l’appareil mesure une température interne élevée, la luminosité de l’afficheur est automatiquement ajustée: Température interne de l’appareil >64°C: la luminosité est réduite à 25%. Température interne de l’appareil ≥90°C: l’afficheur est désactivé.

10.6.4.1 Lecture via les boutons de l’appareil: Température interne

u Ouvrir le menu [EF] > [DIAG]. u Sélectionner [Température interne] et lire la valeur.

10.6.4.2 Lecture via IO-Link: Température interne

u Appeler [Paramètres] > [Diagnostic] > [Température]. u Sélectionner [Température interne] et lire la valeur.

10.6.5 Qualité du signal

La qualité du signal du capteur peut être affectée par des irrégularités dans le fluide (par exemple fortes turbulences, bulles d’air, particules ou dépôts). L’appareil détecte la qualité du signal selon trois degrés: Qualité du signal Explication LED d’état de fonctionnement Normal L’appareil fonctionne sans restrictions (mode de fonction- nement normal). allumée en vert Faible La qualité du signal est perturbée, l’appareil reste toutefois dans la spécification. allumée en bleu Pas de signal Pas de fluide présent ou le signal ne peut pas être établi. clignote en rougeSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

La valeur actuelle peut être lue sur l’appareil ou via l’interface IO-Link. En outre, la qualité du signal peut aussi être indiquée via un signal de commutation et/ou un signal de couleur de la LED. Voir également:

• Signal de commutation pour la qualité du signal (Ò/32)

• LED d’état de fonctionnement (Ò/56)

10.6.5.1 Lecture via les boutons de l’appareil: Qualité du signal

u Ouvrir le menu [EF] > [DIAG]. u Sélectionner[Qualité du signal] et lire la valeur.

10.6.5.2 Lecture via IO-Link: Qualité du signal

u Appeler [Paramètres] > [Diagnostic]. u Sélectionner[Qualité du signal] et lire la valeur.

10.6.6 LED d’état de fonctionnement

L’appareil est équipé d’une LED d’état de fonctionnement qui indique les dérives du fonctionnement normal (= cas de diagnostic) par un signal de couleur. La fonction de la LED d’état de fonctionnement est réglable: [LED.M] LED d’état de fonctionnement On La LED est allumée en permanence: en vert en mode de fonctionnement normal, en bleu ou rouge en cas de diagnostic. OFF La LED est éteinte en permanence. Noti La LED est allumée/clignote seulement en cas de diagnostic, en bleu ou rouge. Les cas de diagnostic comprennent:

• faible qualité de signal ou pas de qualité de signal. Voir également: – Qualité du signal (Ò/55).

• Messages d’avertissement ou d’erreur. Voir également: – Messages d’alarme (Ò/60) – Messages d'erreur (Ò/61)

10.6.6.1 Paramétrage au moyen des boutons de l’appareil: LED d’état de fonctionnement

u Ouvrir le menu [EF] > [DIS]. u Sélectionner [LED.M] et régler la LED d’état de fonctionnement.

10.6.6.2 Paramétrage via IO-Link: LED d’état de fonctionnement

u Appeler [Paramètres] > [Réglages d’affichage]. u Sélectionner [Mode LED] et régler la LED d’état de fonctionnement.

Cette fonction permet de simuler les valeurs process afin de vérifier le signal de sortie. Il est aussi possible de simuler des valeurs process qui mènent à un message d’erreur ou un message d’avertissement (par exemple OL).Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

Lors du démarrage de la simulation, les valeurs du totalisateur sont figées et ensuite le totalisateur simulé est mis à 0. La valeur de débit simulée a un effet sur le totalisateur simulé. Quand la simulation est terminée, les valeurs du totalisateur initiales sont restaurées. Pendant la simulation s'applique ce qui suit :

• La simulation n'a pas d'effet sur les valeurs process actuelles. Les sorties se comportent comme réglées avant.

• La valeur initiale du totalisateur reste enregistrée sans modification, même en cas de débit réel.

• Les messages d'erreur du process actuel ne sont pas affichés. Ils sont supprimés par la simulation. Les valeurs suivantes peuvent être simulées:

• Valeurs process pour le débit et la température

• Valeurs process hors de l’étendue de mesure (cr.UL, UL, OL, cr.OL)

10.6.7.1 Paramétrage au moyen des boutons de l’appareil: Simulation

u Ouvrir le menu [EF] > [SIM]. u Sélectionner [S.FLW] et régler la valeur de débit à simuler. u Sélectionner [S.TMP] et régler la valeur de température à simuler. u Sélectionner [S.Tim] et régler la durée de la simulation en minutes. u Sélectionner [S.On] et régler la fonction:

• [On]: La simulation commence. Les valeurs sont simulées pendant la durée réglée sous [S.Tim]. Annulation avec n’importe quel bouton.

u Appeler [Paramètres] > [Simulation]. u Sélectionner [S.Tim] et régler la durée de la simulation en minutes. u Appeler [Paramètres] > [Simulation] > [Débit]. u Sélectionner [S.FLW] et régler la valeur de débit à simuler ou un cas d’erreur (par exemple OL). u Appeler [Paramètres] > [Simulation] > [Température]. u Sélectionner [S.TMP] et régler la valeur de température à simuler ou un cas d’erreur (par exemple OL). u Sélectionner [Ecrire sur l’appareil]. w Les valeurs modifiées sont transmises à l’appareil. u Appeler [Paramètres] > [Simulation]. u Exécuter la commande: [Démarrage de la simulation]. w La simulation commence avec les valeurs réglées. u Pour mettre fin à la simulation: Exécuter la commande: [Arrêt de la simulation]. 10.7 Identification

10.7.1 Informations sur l'appareil

Certaines informations non modifiables concernant l’appareil sont sauvegardées sur l’appareil. En font partie:

• Nom du produitSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

• Révision du matériel et du logiciel

• Description En outre, avec un logiciel de paramétrage approprié d’autres marquages peuvent être attribués à l’appareil via l’interface IO-Link, ils sont librement définissable avec une longueur maximale de 32caractères. En font partie:

• Marquage spécifique à l’application

• Location Tag : Lite / traiter les informations sur l’appareil: u Appeler [Identification]. u Lire les informations concernant l’appareil ou traiter les paramètres modifiables.

10.7.1.1 Lecture via les boutons de l’appareil: Informations sur l'appareil

u Ouvrir le menu [EF] > [d.InF]. u Lire les informations sur l’appareil.

10.7.1.2 Lecture ou paramétrage via IO-Link: Informations sur l’appareil

u Appeler [Identification]. u Lire les informations concernant l’appareil ou traiter les paramètres modifiables.

10.7.2 Localisation optique

Le capteur peut être localisé à distance sur le site via l’interface IO-Link. Quand la commande est utilisée, les LED d’état de commutation clignotent et l’indication IO-Link clignote sur l’afficheur.

10.7.2.1 Paramétrage via IO-Link: Localisation optique

u Appeler [Identification]. u Exécuter la commande: [Clignotement activé]. u Pour mettre fin au procédé de clignotement: exécuter la commande: [Clignotement désactivé].Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

11 Fonctionnement Après la mise sous tension et l’écoulement du retard à la disponibilité, l’appareil passe au mode defonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux desortie selon les paramètres réglés. 11.1 Affichage de la valeur process Il est possible de choisir entre différents affichages de la valeur process pendant le fonctionnement:u Appuyer sur le bouton-poussoir [▲] ou [▼]. w L’afficheur permute entre l’agencement de l’affichage défini par l’utilisateur, l’affichage des totalisateurs et l’agencement standard [diS.L] = L4, voir illustration. w Après 30secondes, l’appareil retourne à l’agencement de l’affichage défini par l’utilisateur. Running...

Fig.21: Permutation entre les affichages de valeur process 1: Agencement de l’affichage tel que réglé sous [diS.L]. Voir également: Agencement de l’affichage (Ò/51). Dans cet exemple [diS.L] = L1. 2: Affichage des totalisateurs 3: Agencement de l’affichage [diS.L] = L4: débit, température, totalisateur Vol.1, qualité du signalSUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

12 Correction du défaut L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement. Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link. Les signaux d'état sont classifiés selon la recommandation Namur NE107. Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l’événement ayant la priorité la plus élevée est affiché. Des messages d’avertissement et d’erreur sont aussi indiqués comme suit par l’appareil:

• Signal de commutation si OUT1 ou OUT2 est utilisée comme sortie de diagnostic. Voir également Signal de commutation pour le diagnostic (Ò/31).

• Signal de couleur de la LED d’état de fonctionnement Voir également: LED d’état de fonctionnement (Ò/56). En cas de défaillance de la valeur de température mesurée, la valeur de processus pour le débit est toujours disponible. Des fonctions de diagnostic supplémentaires sont disponibles via la description de l’interface Ò IO-Link sur documentation.ifm.com. 12.1 Messages d’alarme Indication sur l’afficheur Affichage LED Problème / marche à suivre

• Affichage désactivé • LED d’état de fonctionnement: éteinte

• LED d’état de communication: éteintes

• Tension d’alimentation trop basse. u Vérifier la tension d’alimentation.

• Affichage désactivé. u Vérifier si le réglage [diS.B] = OFF et modifier éventuellement le réglage.

• LED d’état de fonctionnement désactivée. u Vérifier si le réglage [LED.M] = OFF et modifier éventuellement le réglage.

• Affichage désactivé • LED d’état de fonctionnement: clignote en rouge Température interne de l’appareil trop élevée. u Refroidir l’appareil.

• Ligne de titre: Court-circuit OUT1/OUT2

• Ligne des valeurs process: ---

• LED d’état de fonctionnement: clignote en rouge

• LED d’état de communication: clignote rapidement en jaune Court-circuit des deux sorties. u Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1 et OUT2.

• Ligne de titre: Court-circuit OUT1

• Ligne des valeurs process: ---

• LED d’état de fonctionnement: clignote en rouge

• LED1 d’état de commutation: clignote rapidement en jaune Court-circuit de la sortie 1. u Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1.

• Ligne de titre: Court-circuit OUT2

• Ligne des valeurs process: ---

• LED d’état de fonctionnement: clignote en rouge

• LED2 d’état de commutation: clignote rapidement en jaune Court-circuit de la sortie 2. u Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT2.

• Ligne de titre: Limite inférieure

• Ligne des valeurs process: UL

• LED d’état de fonctionnement: clignote en rouge Plage d'affichage non atteinte. u Vérifier l’étendue de mesure.

• Ligne de titre: Limite supérieure

• Ligne des valeurs process: OL

• LED d’état de fonctionnement: clignote en rouge Plage d'affichage dépassée. u Vérifier l’étendue de mesure.

• Ligne de titre: Override actif

• Ligne des valeurs process: ---

• LED d’état de fonctionnement: clignote en rouge Une valeur process diffère de la valeur mesurée. PV est réglé sur «0», tandis que le bit Override est mis en PDOut. u Désactiver PDOut Override.Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

Indication sur l’afficheur Affichage LED Problème / marche à suivre

• Ligne de titre: Qualité signal faible

• Ligne des valeurs process: LOW

• LED d’état de fonctionnement: allumée en bleu Qualité signal faible. u Démonter l’appareil et y vérifier la présence de dépôts. u Vérifier la présence d’influences perturbant l’application (bulles d’air/ particules).

• Ligne des valeurs process: IO- Link

• LED d’état de communication: clignote rapidement en jaune La fonction IO-Link pour l’identification optique de l'appareil est active. u Désactiver la fonction IO-Link.

• Ligne de titre: Simulation

• Ligne des valeurs process: ---

• LED d’état de fonctionnement: allumée en vert Simulation active. u Mettre fin à la simulation.

• Ligne de titre: Verrouillage via boutons.

• Ligne des valeurs process: ---- Boutons de réglage sur l’appareil ver- rouillés, modification des paramètres re- fusée. u Déverrouiller l’appareil à l’aide des boutons.

• Ligne de titre: Verrouillage via système

• Ligne des valeurs process: --- Boutons de réglage verrouillés via le lo- giciel de paramétrage, la modification des paramètres est refusée. u Déverrouiller l’appareil via l’interface IO-Link au moyen du logiciel de paramétrage.

• Ligne de titre: Verrouillage via communication

• Ligne des valeurs process: --- Le paramétrage via les boutons est blo- qué, le paramétrage via la communica- tion IO-Link est actif. u Terminer le paramétrage via la communication IO-Link. En cas de défaut les sorties se comportent selon le réglage [FOU] = OU. Exception : Court- circuit. 12.2 Messages d'erreur Indication sur l’afficheur Affichage LED Problème / marche à suivre

• Ligne de titre: Défaut du matériel

• Ligne des valeurs process: ERROR

• LED d’état de fonctionnement: allumée en rouge Appareil défectueux / mauvais fonction- nement. u Remplacer l’appareil.

• Ligne de titre: Défaut de signal

• Ligne des valeurs process: NO SIGNAL

• LED d’état de fonctionnement: clignote en rouge Pas de fluide présent ou qualité du si- gnal trop faible en raison de perturba- tions dans la longueur de mesure. u Vérifier si du fluide se trouve dans le tube du capteur. u Démonter l’appareil et vérifier la présence de dépôts. u Vérifier la présence d’influences perturbant l’application (bulles d’air/ particules).

• Ligne de titre: Défaut de paramètre

• Ligne des valeurs process: PARA

• LED d’état de fonctionnement: clignote en rouge Paramétrage en dehors de la plage va- lable. u Vérifier le paramétrage.

• Ligne de titre: Limite supérieure crit.

• Ligne des valeurs process: cr.OL

• LED d’état de fonctionnement: clignote en rouge Plage de détection dépassée. u Vérifier l’étendue de mesure.

• Ligne de titre: Limite inférieure crit.

• Ligne des valeurs process: cr.UL

• LED d’état de fonctionnement: clignote en rouge Plage de détection non atteinte. u Vérifier l’étendue de mesure.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons

En cas d’erreur, les sorties se comportent selon leur réglage sous [FOU].Capteur de débit à ultrasons SUH200 SUH201 SUH400 SUH401

13 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien. L'appareil ne doit être réparé que par le fabricant. u S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.SUH200 SUH201 SUH400 SUH401 Capteur de débit à ultrasons
