HASZNÁLATI ÚTMUTATÓ O1D300 IFM

CE

Kezelési útmutató Optikai szintérzékelő

O1D300

Tartalomjegyzék

1 Előzetes megjegyzés....4

1.1 Alkalmazott szimbólumok 4
1.2 Alkalmazott figyelmeztető jelzések 4

2 Biztonsági utasítások....5

3 Rendeltetésszerű használat 7

3.1 Alkalmazási területek....7
3.2 Az alkalmazási terület korlátozása 7

4 Üzemmódok....7

4.1 Kapcsolási funkció....7

4.1.1 Hiszterézis funkció....7
4.1.2 Ablak funkció 9

4.2 Analóg funkció 10

4.2.1 Áramkimenet 10
4.2.2 Feszültségkimenet.... 11

4.3 A lézer lekapcsolása 11
4.4 IO-Link 11

4.4.1 Üzemeltetés IO-Link master segítségével....12
4.4.2 Kibővített funkciók 12

5 Beszerelés....13

5.1 A beszerelés feltételei....13

5.2 Elhelyezés 13
5.3 Szerelési tartozékok 14

6 Villamos csatlakozás 15
7 Kezelő- és kijelzőelemek 16

8 Menü....17

8.1 A menü felépítése 17
8.2 A menü bemutatása....18

8.2.1 Gyári beállítás....18
8.2.2 Fömenü 18
8.2.3 Kibővített funkciók 20

9 Üzembe helyezés 22
10 Paraméterezés 22

10.1 Általános paraméterbeállítás 22

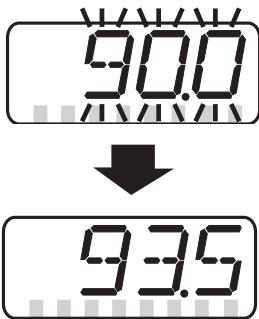

10.1.1 A paraméterérték beállítása....22
10.1.2 Váltás az 1. menüszintról a 2. menüszintre....23
10.1.3 Elektronikus zár 23

10.2 A referenciaszint meghatározása (a készülék gyári beállítás esetén) .....24

10.2.1 A tartálymagasság szabad megválasztása....24
10.2.2 Az üres állapot betanításának végrehajtása....25

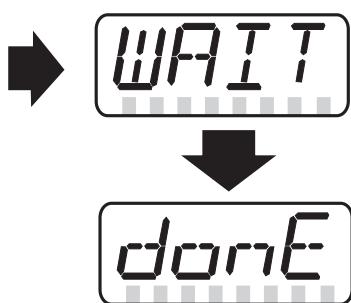

10.2.3 Beállítás a referenciaszinthez....26
10.2.4 Sikertelen beállítás 27
10.2.5 A referenciaszint sikeres beállítása 27

10.3 Az alapbeállítások konfigurálása 27

10.3.1 A kijelzett mértékegység kiválasztása 27
10.3.2 A kijelző beállítása 28
10.3.3 OUT1 konfigurálása....28
10.3.4 OUT1 hiszterézis funkció kapcsolási pontjainak beállítása ......28
10.3.5 OUT1 ablak funkció kapcsolási pontjainak beállítása 28
10.3.6 Az OUT2 konfigurálása....29
10.3.7 OUT2 hiszterézis funkció kapcsolási pontjainak beállítása ...... 29
10.3.8 Kapcsolási pontok beállítása az OUT2 ablak funkcióhoz....29
10.3.9 Mérési tartomány (analóg kimenet) skálázása 29

10.4 Kibővített funkciók 30

10.4.1 Késleltetési idő beállítása a kapcsoló kimenetekhez....30
10.4.2 Kimenetek válasza hiba esetén....30
10.4.3 Késleltetési idő beállítása jelvesztés után 30
10.4.4 A mérési frekvencia beállítása 30
10.4.5 Ismétőképesség és pontosság táblázat 31
10.4.6 A középérték szűrő beállítása....32
10.4.7 Összes paraméter visszaállítása gyári beállításra 32

11 Működés 33

11.1 Üzemmódok....33

11.1.1 Normál üzemmód 33
11.1.2 Kijelzés üzemmód....33
11.1.3 Tárgy-reflektivitás....33
11.1.4 Programozás üzemmód....33

12 Hibajelzések 34

13 Karbantartás, javítás, ártalmatlanítás ....36

14 Gyári beállítások....37

1 Előzetes megjegyzés

1.1 Alkalmazott szimbólumok

▶ Kezelési utasítás

▷ Reakció, eredmény

[...] Nyomógombok, kapcsolók vagy kijelzések jelölése

→ Kereszthivatkozás

Fontos megjegyzések

Figyelmen kívül hagyása hibás működést vagy üzemzavart okozhat.

Információ

Kiegészítő megjegyzések.

1.2 Alkalmazott figyelmeztető jelzések

VIGYÁZAT

Figyelmeztetés súlyos személyi sérülésekre. Halált vagy súlyos, maradandó sérülést okozhat.

2 Biztonsági utasítások

• A leírt készülék egy rendszer alrendszereként kerül beépítésre.
• A rendszer gyártója felelős a rendszer biztonságáért.
• A rendszergyártó vállalja, hogy kockázatértékelést végez és dokumentációt készít a rendszer üzemeltetője és felhasználója számára a jogi és normatív követelményeknek megfelelően. A dokumentációnak tartalmaznia kell minden szükséges információt és biztonsági utasítást az üzemeltető, a felhasználó és adott esetben a rendszer gyártójának felhatalmazott szervizszemélyzet számára.
• Olvassa el ezt a dokumentumot a termék beállítása előtt, és tartsa meg a teljes használati idő alatt.
• A terméknek korlátozás nélkül alkalmasnak kell lennie a vonatkozó alkalmazásokra és megfelelnie a környezeti feltételeknek.
• A terméket csak a rendeltetésnek megfelelően használja (→ Rendeltetésszerű használat).
• Az alkalmazási utasítások vagy a műszaki előírások figyelmen kívül hagyása személyi sérülésekhez és / vagy anyagi károkhoz vezethet.
• A gyártó nem vállal semmilyen felelősséget vagy szavatosságot a termékkel való visszaélés, termékbe történő beavatkozás vagy az üzemeltető általi helytelen használat következményei miatt.
• A készülék rögzítését, elektromos csatlakoztatását, üzembe helyezését, üzemeltetését és karbantartását csak a gépkezelő által engedélyezett szakképzett szakember végezheti.
  • Védje a készülékeket és a kábeleket a sérülések ellen.

Látható lézerfény; 2-es lézervédelmi osztály

Más vezérlés vagy -beállítások alkalmazása veszélyes sugárzási expozíciót eredményezhet. Fennáll a kötőhártya sérülésének veszélye.

▶ Ne nézzen a lézersugárba!

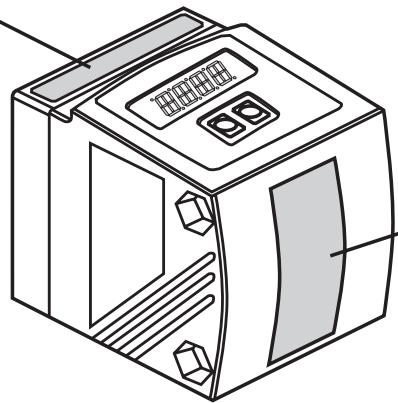

▶ A mellékelt matricákat (figyelmeztetés lézerre) a készülék közvetlen közelébe helyezze el.
▶ Vegye figyelembe a termékcímkén található figyelmeztetéseket és felhívásokat.
▶ Használja a mellékelt címkét a tápkábelhez.
▶ EN/IEC 60825-1:2007 és EN/IEC 60825-1:2014
Megfelel a 21 CFR 1040.10 szabványnak, kivéve az IEC 60825-1 3. kiadásának való megfelelést, a lézerekre vonatkozó, 2019. május 8-i 56. sz. közleményben leírtak szerint.

Címke a tápkábelhez

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT

DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45128 Essen

Termékcímke

AVOID EXPOSURE

LASER LIGHT EMITTED

FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO BEAM

NE PAS REGARDER LE FAISCEAU

POWER / PUISSANCE max. ≤ 4,0 mW

λ = 650 nm

PULSE/ IMPULSION ≤ 1,3 ns

CLASS 2 LASER PRODUCT APPAREIL LASER DE CLASS 2

21 CFR PART 1040 IEC 60825-1:2014

3 Rendeltetésszerű használat

A készülék folyamatosan, optikai elven érzékeli a szintet, és a paraméterezésnek megfelelően kimeneti jeleket generál.

3.1 Alkalmazási területek

• Az optikai szintérzékelő a 20,0...1 000,0 cm közötti mérési tartományban érzékeli a közegeket. Ezek egy előre definiált referenciaszinthez viszonyítva kerülnek megjelenítésre.
• A készülék > 10...100 m háttérelnyomással rendelkezik.
• A beállított kimeneti funkcionak megfelelően 2 kimeneti jel generálható.

A felhasználónak az érzékelő és a háttér közötti távolságot max. 100 m-re kell korlátozni. A mérési értékek ellenkező esetben félreérthetők lehetnek → 5.1 A beszerelés feltételei.

3.2 Az alkalmazási terület korlátozása

• A készülék granulátumokhoz, ömlesztett áruhoz és zavaros folyadékokhoz alkalmazható.
• A por és a göz befolyásolhatja a mérés minőségét.
• A készülék nem használható olajakhoz és tiszta folyadékokhoz.

4 Üzemmódok

4.1 Kapcsolási funkció

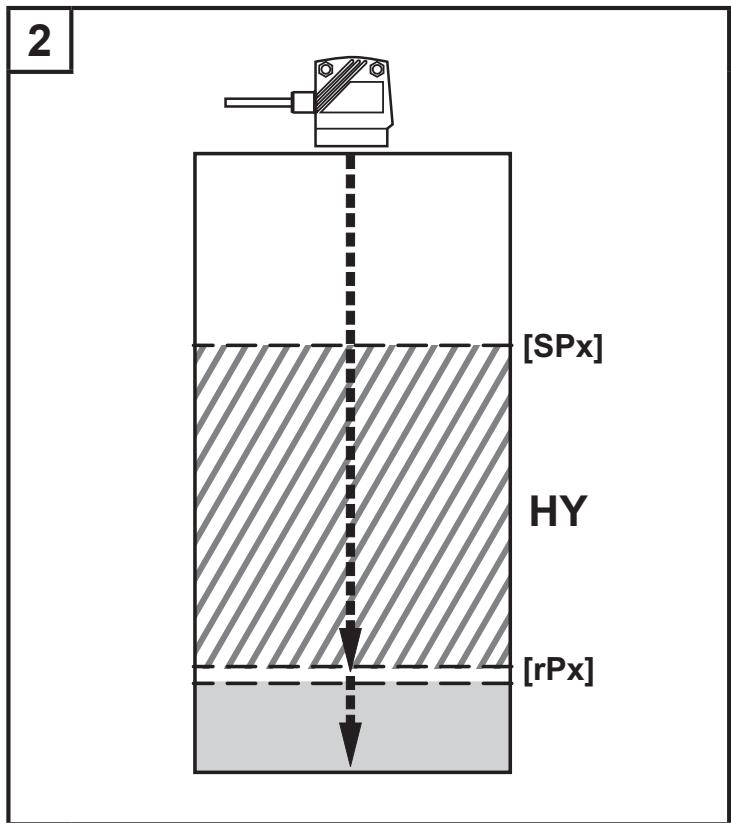

4.1.1 Hiszterézis funkció

A kimenetek a beállított kapcsolási határok túllépésekor, ill. az azok alá csökkenéskor megváltoztatják kapcsolási állapotukat. A hiszterézis a kapcsolási és a visszakapcsolási pont közötti távolság. A hiszterézis stabilan tartja a kimenet kapcsolási állapotát, ha a mérési érték a kapcsolási távolság körül ingadozik.

Mindkét kimenet (OUT1 és OUT2) beállítható hiszterézis funkcióként ( → 10.3.3 és → 10.3.6).

Példa: Hno

1. A [Hno] kimeneti funkci ó nál a kimenet a [SPx] kapcsolási pont túllépésekor növekvő töltésszint esetén bekapcsolásra kerül.
2. Ha a töltésszint újra csökken, akkor a kimenet csak akkor kapcsol vissza, ha az érték az [rPx] visszakapcsolási pont alá csökken.
   Az [rPx] visszakapcsolási pont kisebb, mint az [SPx] kapcsolási pont.

[SPx] = kapcsolási pont; [rSPx] = visszakapcsolási pont; HY = hiszterézis

Ha a [Hnc] kimeneti funkciót választották ki, akkor a kapcsolási és visszakapcsolási pont fel van cserélve. A kimenet növekvő töltésszint esetén kikapcsol. Ha a töltésszint újra az [rPx] alá csökken, akkor a kimenet bekapcsol.

A kimenetek kapcsolási állapota

Kimeneti funkció	Töltésszint (L)	Kapcsolási állapot
[Hno]	L > [SPx]	zárva
	L < [rPx]	nyitva
[Hnc]	L > [SPx]	nyitva
	L < [rPx]	zárva

4.1.2 Ablak funkció

Az ablak funkció lehetővé teszi egy meghatározott jó-terület definiálását. Mindkét kimenet (OUT1 és OUT2) beállítható ablak funkcióként ( → 10.3.3 és → 10.3.6).

Kapcsol, ha a közeg felismerésre kerül.

Ha a mérési érték az [FLx] alsó határérték és az [FHx] felső határérték között mozog, akkor a kimenet zárva van (ha [OUx] = [Fno]).

FE = ablak; HY = hiszterézis*; [FHx] = felső határérték; [FLx] = alsó határérték

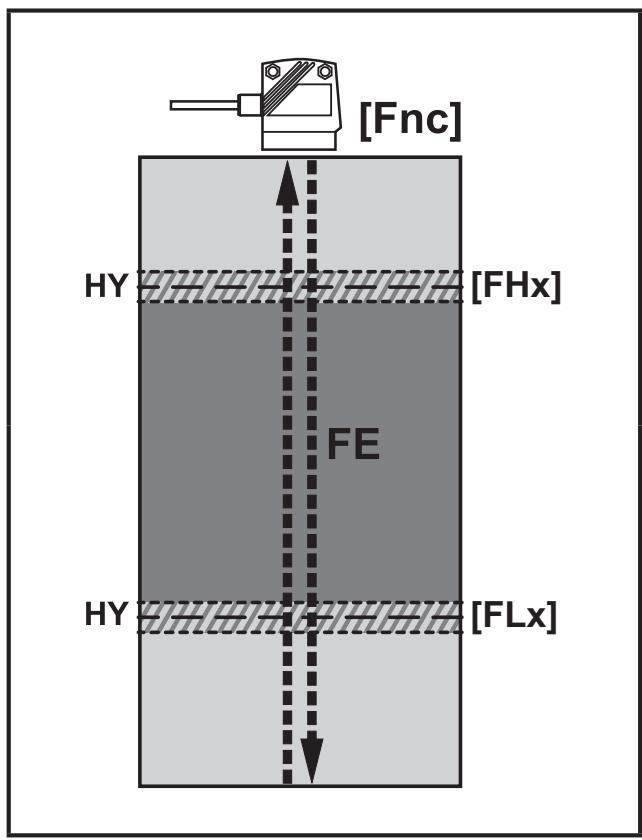

Lekapcsol, ha a közeg felismerésre kerül

Ha a mérési érték az

[FLx] alsó határérték és az [FHx] felső határérték között mozog, akkor a kimenet nyitva van

(ha [OUx] = [Fnc]).

FE = ablak; HY = hiszterézis*

[FHx] = felső határérték

[FLx] = alsó határérték

*Mindkét ablak határértéknél egy-egy kapcsolási hiszterézis valósul meg. Ez nem konfigurálható, hanem a távolságtól és a mérési sebességtől függ.

A kimenetek kapcsolási állapota

Kimeneti funkció	Töltésszint (L)	Kapcsolási állapot
[Fno]	L < [FHx]	zárva
	L > [FLx]
	[FHx] < L < [FLx]	nyitva
[Fnc]	L < [FHx]	nyitva
	L > [FLx]
	[FHx] < L < [FLx]	zárva

Mindkét ablak határértéknél ([FHx] és [FLx]) egy kapcsolási hiszterézissel dolgozik. → 4.1.1 Hiszterézis funkció / példa a [Hno] kimeneti funkcióra

4.2 Analóg funkció

Lehetőség van egy távolsággal arányos analóg jel kiadására a 2. kimenetnél (OUT2) → 10.3.9 Mérési tartomány (analóg kimenet) skálázása.

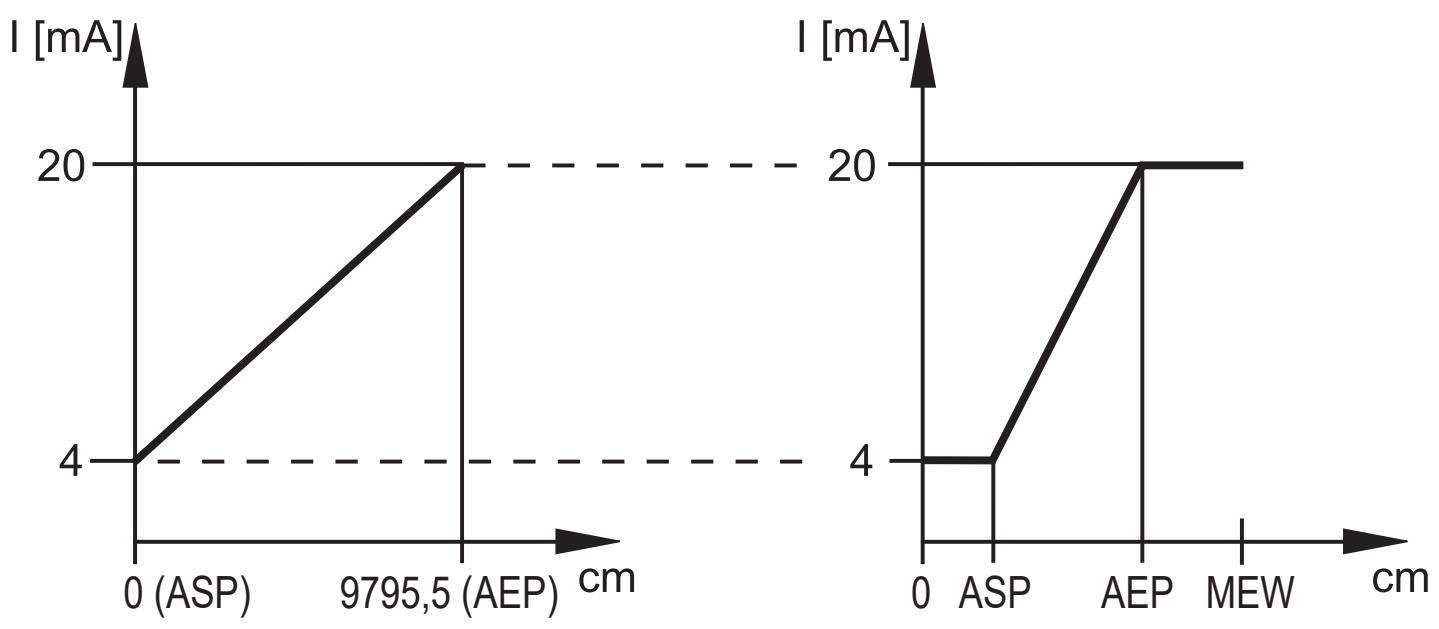

4.2.1 Áramkimenet

Gyári beállítás	Skálázott mérési tartomány

MEW = mérési tartomány végértéke
A beállított mérési tartományban a kimeneti jel 4 és 20mA között van.
Ezen kívül a hibák is kijelzésre kerülnek → 12 Hibajelzések.

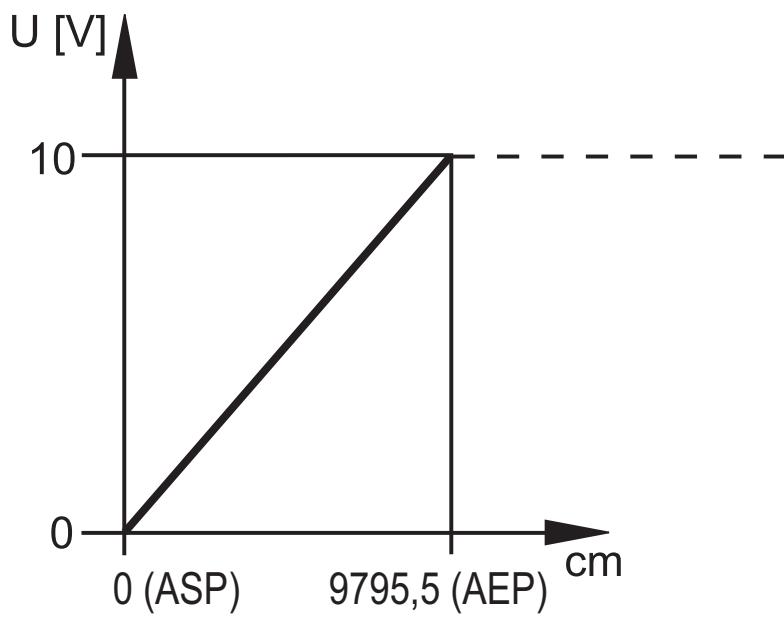

4.2.2 Feszültségkimenet

Gyári beállítás

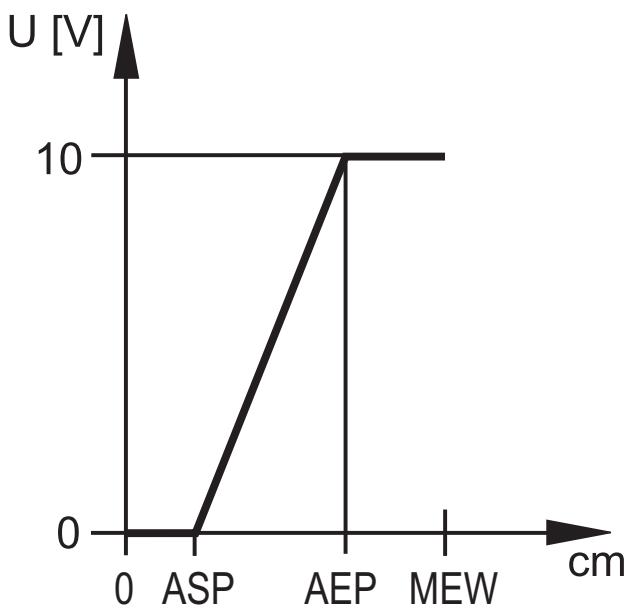

Skálázott mérési tartomány

MEW = mérési tartomány végértéke
A beállított mérési tartományban a kimeneti jel 0 és 10V között van.

4.3 A lézer lekapcsolása

Biztonsági okokból és karbantartási célokból az 5. pinen keresztül átmenetileg kikapcsolható a készülék lézerdiódája.

Bemeneti jel az 5. pin esetében	Lézer
Low / nem foglalt	BE
High	KI

4.4 IO-Link

A készülék egy IO-Link konfigurációs interfésszel rendelkezik, mely közvetlen hozzáférést biztosít a folyamat- és diagnosztikai adatokhoz. Ezen kívül lehetőség van a készülék üzem közbeni paraméterezésére. A készülék IO-Link interfészen keresztül történő üzemeltetéséhez egy IO-Link masterre van szükség.

Üzemen kívüli rendszer esetén a kommunikáció PC-vel, megfelelő IO-Link szoftverrel és IO-Link adapterkábel segítségével biztosítható.

A készülék konfigurálásához szükséges IODD-k, folyamatadatok felépítésének részletes információi, diagnosztikai információk és paramétercímek, valamint a szükséges IO-Link hardverre és szoftverre vonatkozó információk a www.ifm.com címen érhetők el.

4.4.1 Üzemeltetés IO-Link master segítségével

A készülék A osztályú (A-típusú) IO-Link master porttal kompatibilis.

A B osztályú (B típusú) IO-Link master porttal történő üzemeltetés során vegye figyelembe a következőket:

A készülék alapvetően nem kompatibilis a B osztályú (B típusú) IO-Link master porttal. A 2. pin (OU2) és az 5. pin (IN1) gyártóspecifikus funkciókhoz kerül felhasználásra. Ezáltal a készülék fő- és segédfeszültség ellátása (B osztályú master port a 2./5. pinnél) galvanikusan nem választható szét.

A készülék a következő konfigurációkkal használható a B osztályú master porttal:

• A készülék és az IO-Link master összekötése 3 vezetéken keresztül: A készüléken az 1., 3. és 4. pint kösse össze az IO-Link masterrel (a 2. és 5. pint ne kösse össze).
• A készülék és az IO-Link master összekötése 4 vezetéken keresztül: Deaktiválja a 2. pint (OU2) IO-Link-en keresztül (OU2 = "off" beállítás), a készülék 1., 2., 3. és 4. pinjét pedig kösse össze az IO-Link masterrel (az 5. pint ne kösse össze).

4.4.2 Kibővített funkciók

Az IO-Link révén bővített mérési adatok állnak rendelkezésre.

A tárgy-reflektivitása a kijelzőn keresztül és folyamatadat-értékként (PDV) hívható elő IO-Link-en keresztül.

A tárgy-reflektivitása például az érzékelő szennyezettségének felismerésére használható.

5 Beszerelés

5.1 A beszerelés feltételei

▶ A készüléket úgy szerelje fel, hogy az érzékelni kívánt közeg a 20,0...1000,0 cm közötti mérési tartományban legyen.

Az érzékelő biztos tartományát 100m értékre állították be. A > 10...100 m tartományban levő töltésszintek elnyomásra kerülnek.

Az érzékelő közvetlen sugárnyalábjában levő tükröző felületek – a 100 m-nél nagyobb tartományban is – kerülendők. Ellenkező esetben félreérthető mérési eredmények születhetnek.

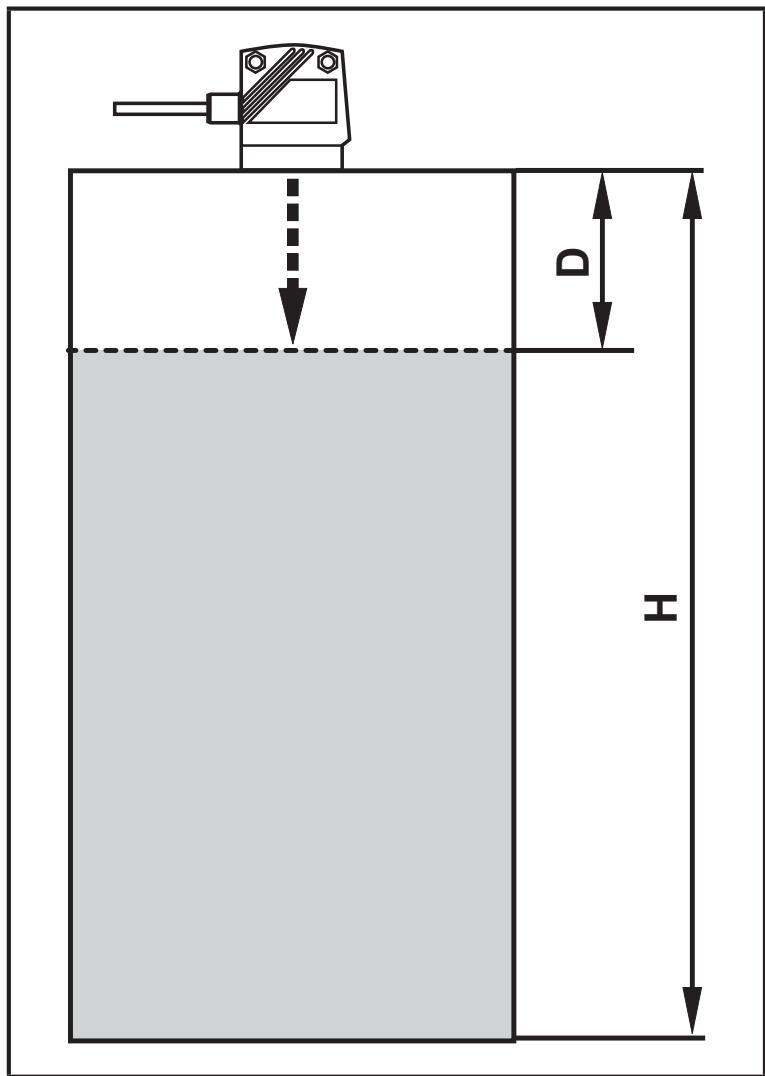

5.2 Elhelyezés

▶ Az érzékelőt úgy szerelje fel, hogy legalább 20,0cm távolság (D) legyen a lehetséges legmagasabb töltésszint és az érzékelő elülső üvege között..
▶ A maximális mérési távolság (H) az érzékelő elülső üvege és a tartály alja vagy a betanított töltésszint között 10 m. Ennél nagyobb távolságra lévő vonatkoztatási felület nem állítható be.

D = min. mérési távolság / holttér

H = max. mérési távolság

5.3 Szerelési tartozékok

A készülék szerelési tartozékok nélkül kerül kiszállításra.

Példák szerelési tartozékokra	Rendelési szám.
O1D fedőlemez	E21133
Szerelőkészlet E2D101 + E20938 + E20951	E21079
Szerelőkészlet O1D, O2D (∅ 12 mm kerek profilhoz)	E2D101
Kerek profil, egyenes ∅ 12 mm / M10	E20938
Szerelőkészlet O1D, O2D (∅ 14 mm kerek profilhoz)	E2D111
Kerek profil, egyenes ∅ 14 mm / M12	E20939
Szerelési- és finombeállítási egység O1D lézerkészülékekhez (kerek profilhoz vagy felülethez; szorítóhengertől függően)	E1D100

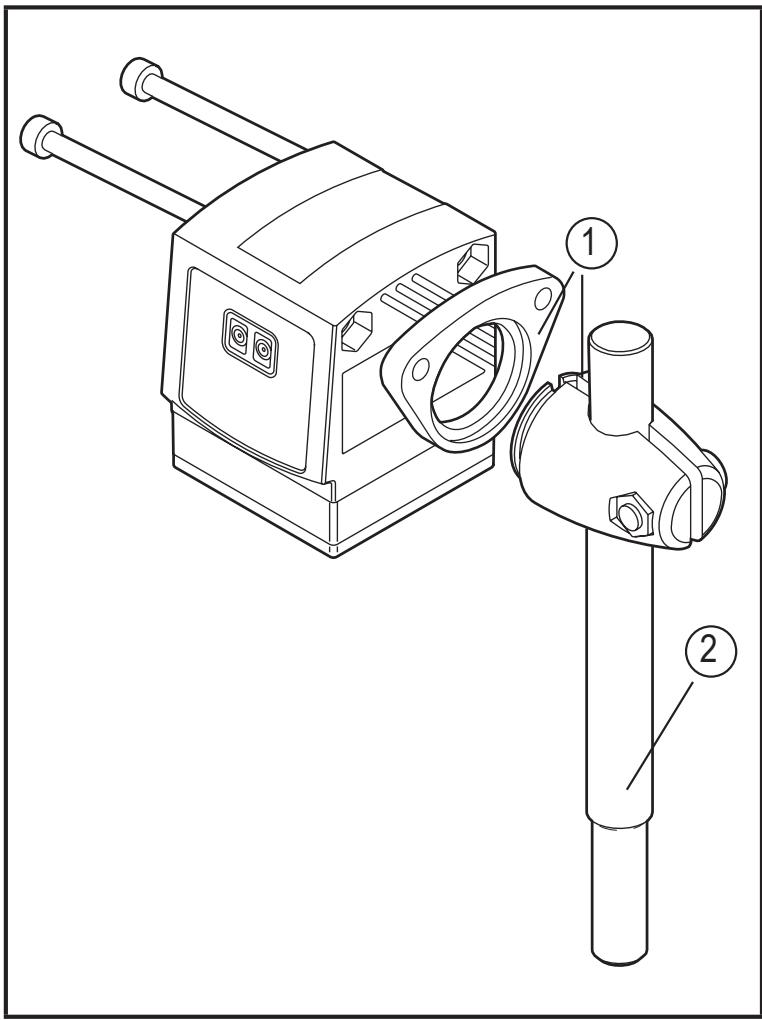

Szerelési példa:

1: Szerelőkészlet ∅ 12 mm-es rúdhoz Rendelési szám. E2D101

2: Kerek profil, egyenes ∅ 12 mm / M10 Rendelési szám. E20938

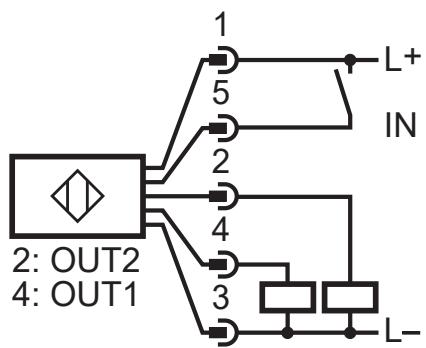

6 Villamos csatlakozás

A készüléket kizárólag villanyszerelő szakember telepítheti.

▶ Tartsa be a villamos berendezések beszerelésére vonatkozó országos és nemzetközi előírásokat.
▶ Tápfeszültség az EN 50178, SELV, PELV szerint.

▶ A berendezést feszültségmentesítse.
▶ A készüléket az alábbi módon csatlakoztassa:

Érszínek ifm-kábelcsatlakozók esetén:

1 = BN (barna), 2 = WH (fehér), 3 = BU (kék), 4 = BK (fekete), 5 = GR (szürke).

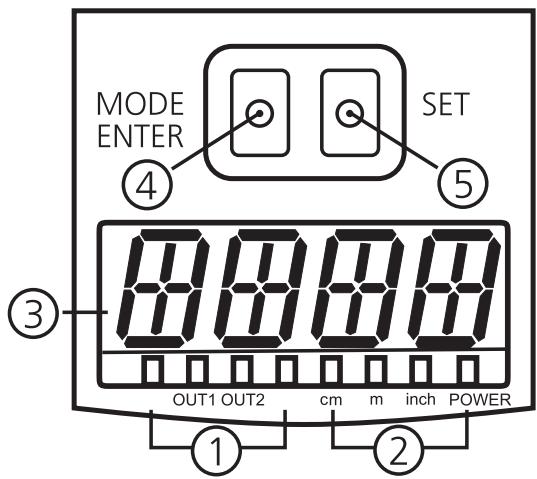

7 Kezelő- és kijelzőelemek

1:	4x sárga LED (kettő nem használva)	A kapcsolási állapot kijelzése; világít, ha az érintett kimenet kapcsol.
2:	4x zöld LED	Világító LED = Tápfeszültség és beállított mértékegység (cm, m, inch).
3:	4 digites alfanumerikus kijelző	A mért távolság, a paraméterek és a paraméterértékek kijelzése.
4:	Programozó gomb: [MODE/ENTER]	A paraméterek kiválasztása és a paraméterértékek megerősítése.
5:	Programozó gomb: [SET]	A paraméterértékek beállítása (folyamatos léptetés nyomvatartással; léptetés rövid megnyomásokkal).

8 Menü

8.1 A menü felépítése

8.2 A menü bemutatása

A gyári beállítások az útmutató végén találhatók (→ 14 Gyári beállítások).

8.2.1 Gyári beállítás

Url	A mértékegység beállításaA mértékegység beállítása a [SP1 / FH1], [SP2 / FH2], [ASP], [AEP] vonatkozásában Opciók:[cm] [m] [Inch]→ 10.3.1 A kijelzett mértékegység kiválasztása
EMP	A tartálymagasság szabad megválasztásaHa ismert a tartály magassága, akkor azt megadhatja anélkül, hogy a készüléket be kellene építeni. A megadott távolság referenciaszintként kerül alkalmazásra.20,0...999,5 cm közötti távolságok választhatók. → 10.2.1 A tartálymagasság szabad megválasztása
cEMP	Az üres állapot betanításának végrehajtásaAz üres tartály alja referenciaszintként betanítható. → 10.2.2 Az üres állapot betanításának végrehajtása.
cMED	Beállítás a referenciaszintreA részben töltött tartály aktuális töltésszintje megadható numerikus értékként. Ezen adat alapján kerül kiszámításra a jövőbeli referenciaszint. → 10.2.3 Beállítás a referenciaszinthez

8.2.2 Főmenü

OU 1	Konfiguráció az 1. kimenethez4 kapcsolási funkció állítható be:[Hno], [Hnc], [Fno], [Fnc] → 10.3.3 OUT1 konfigurálása
SP1FH1	Kapcsolási pont az OUT1 ablak- és hiszterézis funkcióhoz Hiszterézis funkcióAz a felső határérték, ahol a hiszterézis funkcióval rendelkező kimenet kapcsolási állapota megváltozik (a közeg közelebb / távolabb a beállított távolságnál).• [SP1] a bekapcsolási pont, ha [OU1] = [Hno]• [SP1] a kikapcsolási pont, ha [OU1] = [Hnc]. → 10.3.4 OUT1 hiszterézis funkció kapcsolási pontjainak beállítása Ablak funkció[FH1] az a felső határérték, ahol az ablak funkcióval rendelekező kimenet kapcsolási állapota megváltozik, ha [OU1] = [Fno] vagy [Fnc]. → 10.3.5 OUT1 ablak funkció kapcsolási pontjainak beállítása
rP1FL1	Visszakapcsolási pont az ablak- és a hiszterézis funkcióhoz1Az [rP1 / FL1]-et az [SP1 / FH1]-től külön kell beállítani. [rP1 / FL1] < [SP1 / FH2] Hiszterézis funkcióAz az alsó határérték, ahol a hiszterézis funkcióval rendelkező kimenet kapcsolási állapota megváltozik (a közeg közelebb / távolabb a beállított távolságnál).• [rP1] a kikapcsolási pont, ha [OU1] = [Hno].• [rP1] a bekapcsolási pont, ha [OU1] = [Hnc]. → 10.3.4 OUT1 hiszterézis funkció kapcsolási pontjainak beállítása Ablak funkció[FL1] az az alsó határérték, ahol az ablak funkcióval rendelkező kimenet kapcsolási állapota megváltozik, ha [OU1] = [Fno] vagy [Fnc]. → 10.3.5 OUT1 ablak funkció kapcsolási pontjainak beállítása
OU2	Konfiguráció az 2. kimenethez4 kapcsolási funkció és 2 analóg jel állítható be:[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.3.6 Az OUT2 konfigurálása

HU

SP2FH2	Kapcsolási pont az OUT2 ablak- és hiszterézis funkcióhoz Hiszterézis funkcióAz a felső határérték, ahol a hiszterézis funkcióval rendelkező kimenet kapcsolási állapota megváltozik (a közeg közelebb / távolabb a beállított távolságnál).• [SP2] a bekapcsolási pont, ha [OU2] = [Hno].• [SP2] a kikapcsolási pont, ha [OU2] = [Hnc]. → 10.3.7 OUT2 hiszterézis funkció kapcsolási pontjainak beállítása Ablak funkció[FH2] az a felső határérték, ahol az ablak funkcióval rendelkező kimenet kapcsolási állapota megváltozik, ha [OU2] = [Fno] vagy [Fnc]. → 10.3.8 Kapcsolási pontok beállítása az OUT2 ablak funkcióhoz
r-P2FL2	Visszakapcsolási pont az OUT2 ablak- és a hiszterézis funkcióhozAz [rP2 / FL2]-t az [SP2 / FH2]-től külön kell beállítani. [rP2 / FL2] < [SP2 / FH2] Hiszterézis funkcióAz az alsó határérték, ahol a hiszterézis funkcióval rendelkező kimenet kapcsolási állapota megváltozik (a közeg közelebb / távolabb a beállított távolságnál).• [rP2] a kikapcsolási pont, ha [OU2] = [Hno].• [rP2] a bekapcsolási pont, ha [OU2] = [Hnc]. → 10.3.7 OUT2 hiszterézis funkció kapcsolási pontjainak beállítása Ablak funkció[FL2] az az alsó határérték, ahol az ablak funkcióval rendelkező kimenet kapcsolási állapota megváltozik, ha [OU2] = [Fno] vagy [Fnc]. → 10.3.8 Kapcsolási pontok beállítása az OUT2 ablak funkcióhoz
ASP	Analóg kezdőpont Mérési érték, ahol 4 mA / 0 V kerül kiadásra. Az [ASP] csak akkor aktív, ha [OU2] = [I] vagy [U]. → 10.3.9 Mérési tartomány (analóg kimenet) skálázása
REP	Analóg végpont Mérési érték, ahol 20 mA / 10 V kerül kiadásra. Az [AEP] csak akkor aktív, ha [OU2] = [I] vagy [U]. → 10.3.9 Mérési tartomány (analóg kimenet) skálázása

8.2.3 Kibővített funkciók

EF	Kibővített funkciók▶ A [SET] gomb megnyomásával a „Kibővített funkciók” almenü nyílik meg. → 10.4 Kibővített funkciók
dr-1dr-2	Késleltetési idő a kapcsoló kimenetekhez[drx] = kikapcsolási késleltetés. A kimenet csak a késleltetési idő letelte után változtatja meg kapcsolási állapotát. Ha a késleltetési idő letelte után a kapcsolási esemény már nem áll fenn, akkor nem változik meg a kimenet kapcsolási állapota. → 10.4.1 Késleltetési idő beállítása a kapcsoló kimenetekhez
FOU1FOU2	A kapcsoló kimenetek hibaválaszaA [FOUx] segítségével definiálható az [OUx] viselkedése belső hiba esetén. [FOUx] = [ON] A kapcsoló kimenet kapcsol vagy 20 mA / 10 V analóg érték kerül kiadásra. [FOUx] = [OFF] A kapcsoló kimenet nem kapcsol vagy 4 mA / 0 V analóg érték kerül kiadásra. → 10.4.2 Kimenetek válasza hiba esetén
dFo	Késleltetési idő jelvesztés után Lehetőség van 0...5 s késleltetési idő beállítására az OUT1 és OUT2 kapcsolási viselkedésére vonatkozóan. A hibahelyzetek rövid időre elrejthetők. A [O] esetén a késleltetési idő inaktív. → 10.4.3 Késleltetési idő beállítása jelvesztés után
d,5	Kijelző beállítása2 beállítás választható: [ON], [OFF]. → 10.3.2 A kijelző beállítása.
r-ATE	Mérési frekvencia beállításaA mérési frekvencia megadja azt az időtartamot, amely után új mérési eredmény érkezik, a kimenetek pedig frissülnek. → 10.4.4 A mérési frekvencia beállítása
mEAr7	A középérték szűrő beállításaA középérték szűrő elnyomja a töltésszint ingadozásait a beállított időtartamon belül. Ezen időtartam mérési eredményei átlagolva kerülnek kiadásra, és ennek megfelelően befolyásolják a kapcsolási állapotot. Ezután újabb átlagolás kezdődik. A beállítási tartomány [OFF] és 1...60 s. → 10.4.6 A középérték szűrő beállítása
r-ES	A gyári beállítás visszaállítása→ 10.4.7 Összes paraméter visszaállítása gyári beállításra

9 Üzembe helyezés

▶ Szerelés, elektromos csatlakoztatás és paraméterezés után ellenőrizze, hogy a készülék megfelelően működik.

▷ Megfelelően elvégzett üzembe helyezés után töltésszinttöl mért távolság kerül megjelenítésre.
→ 10.2 A referenciaszint meghatározása (a készülék gyári beállítás esetén).

Lézerdióda élettartama: 50 000 óra.

10 Paraméterezés

A paraméterezés során a készülék normál üzemmódban marad. A felügyeleti funkcióit a már meglévő paraméterek alapján végzi, mindaddig amíg a módosítás be nem fejeződik.

A készülék gyári beállítása esetén először a referenciaszintet kell beállítani, ellenkező esetben a készülék nem üzemkész. → 10.2 A referenciaszint meghatározása (a készülék gyári beállítás esetén)

Paraméterezésre az IO-Link interfészen keresztül is van lehetőség → 4.4 IO-Link.

10.1 Általános paraméterbeállítás

10.1.1 A paraméterérték beállítása

Állítsa be a kijelzett mértékegységet[Uni], mielőtt beállítaná a paraméterek értékeit. A kijelzett mértékegység utólagos módosítása esetén a belső átváltásnál kerekítési hibák tehetik hamissá a beállított értékeket → 10.3.1 A kijelzett mértékegység kiválasztása

1	Paraméter kiválasztása ▶ Nyomja meg a [MODE/ENTER] gombot, amíg a kívánt paraméter meg nem jelenik a kijelzőn.
2	Paraméterérték beállítása ▶ Nyomja meg és tartsa lenyomva a [SET] gombot. ▷ Az aktuális paraméterérték 5 s-ig villogva kerül megjelenítésre. ▶ A gomb egyszeri megnyomásával lépésenként vagy nyomva tartásával folyamatosan növelje a beállított értéket.
	Az érték csökkentése: Hagyja, hogy a kijelző elérjen a maximális értékig. Az érték ezután átvált a minimális beállítási értékre.
3	A paraméterérték megerősítése ▶ Röviden nyomja meg a [MODE/ENTER] gombot. ▷ A paraméter újra megjelenik; az új paraméterérték lép életbe.
4	További paraméterek beállítása ▶ Kezdje újra az 1. lépéssel.
5	A paraméterek beállításának befejezése ▶ Várjon 15 s-ig vagy nyomja meg a [MODE/ENTER] gombot. ▷ Megjelenik az aktuális mérési érték.

10.1.2 Váltás az 1. menüszintról a 2. menüszintre.

▶ Nyomja meg a [MODE/ENTER] gombot,amíg az [EF]meg nem jelenik.	➔
▶ Röviden nyomja meg a [SET] gombot. ▷ Megjelenik az almenü első paramétere (itt:[dr1]).	➔

10.1.3 Elektronikus zár

A készülék a beállítások véletlen módosításának megakadályozása érdekében elektronikusan zárolható. Gyári beállítás esetén a készülék nincs lezárva.

Zárolás ▶ Győződjön meg róla, hogy a készülék normál üzemmódban van. ▶ Tartsa lenyomva a [MODE/ENTER] + [SET] gombokat, míg meg nem jelenik a kijelzőn [Loc] felirat. ▷ A készülék zárolásra került.
Ha működés közben a zárolt készüléken próbálja módosítani a paramétereket, röviden megjelenik a [Loc] felirat.
Feloldás ▶ Tartsa lenyomva a [MODE/ENTER] + [SET] gombokat, míg meg nem jelenik a kijelzőn a [uLoc] felirat. ▷ A készülék ezzel fel van oldva a zárolás alól.

Időtúllépés

Ha a paraméter beállítása közben 15 másodpercig semmilyen gombot nem nyom meg, akkor a készülék változatlan értékekkel visszavált normál üzemmódba.

10.2 A referenciaszint meghatározása (a készülék gyári beállítás esetén)

Gyári beállítás esetén a készülék nem üzemkész. Először be kell állítani a referenciaszintet. A teljes paraméterezési menü csak ezt követően lesz hozzáférhető.

A referenciaszint három módon határozható meg.

10.2.1 A tartálymagasság szabad megválasztása

Ha ismert a tartály magassága (az O1D elülső üvege és a tartály alja közötti távolság), akkor azt a készülék beszerelése nélkül is meg lehet adni. Ekkor a megadott távolság referenciaszintként kerül alkalmazásra.

1	▶ Helyezze feszültség alá a készüléket. ▷ A kezdőképernyő jelenik meg.
2	▶ Nyomja meg a [MODE/ENTER] gombot, amíg az [EMP] felirat meg nem jelenik.

3	▶ Tartsa lenyomva a [Set] gombot,amíg az előre beállított érték villogninem kezd. ▶ 5 s után a beállítási értékeketlépésenként a gomb egyszerimegnyomásával vagy folyamatosan,a gombot nyomva tartvamódosíthatja.
	Az érték folyamatosan növekszik. Érték csökkentése: hagyja, hogy a kijelző elérjen amaximális értékig. Az érték ezután átvált a minimális beállítási értékre.
4	▶ A [MODE/ENTER] lenyomásávalerősítse meg.

10.2.2 Az üres állapot betanításának végrehajtása

Az üres tartály feneke referenciaszintként tanítható be.

1	▶ Helyezze feszültség alá a kijelzőt.> Megjelenik a kezdő kijelzés.
2	▶ Nyomja le a [MODE/ENTER] gombot, míg meg nem jelenik a [cEMP] kijelzés.
3	▶ Nyomja le és tartsa lenyomva a [Set] gombot, míg megnem jelenik villogva a [cEMP] kijelzés.

4

▷ 5 s után megjelenik a [WAIT] kijelzés,miközben elvégzésre kerül a mérés. ▷ A [donE] azt jelzi, hogy az újbeállítási érték elmentésre került. Ha a betanítási folyamat sikertelenülvégződött, akkor rövid időre megjelenikaz ok, majd a [FAIL] kijelzés. Az újreferenciapont elvetésre kerül.

10.2.3 Beállítás a referenciaszinthez

A részben töltött tartály aktuális töltésszintje numerikus értékként adható meg. Ebből kerül kiszámításra a referenciaszint.

1	▶ Helyezze feszültség alá.> A kezdőképernyő jelenik meg.
2	▶ Nyomja meg a [MODE/ENTER] gombot, amíg a [cMEd] felirat meg nem jelenik.
3	▶ Tartsa lenyomva a [Set] gombot, amíg a kijelző villogni nem kezd. ▶ 5 s után a beállítási értékeket lépésenként a gomb egyszeri megnyomásával vagy folyamatosan a gombot nyomva tartva módosíthatja.
	Az érték folyamatosan növekszik. Érték csökkentése: hagyja, hogy a kijelző elérjen a maximális értékig. Az érték ezután átvált a minimális beállítási értékre.
4	▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▷ A mérés alatt a [WAIT] felirat jelenik meg. ▷ A [donE] felirat jelzi, hogy az újonnan beállított érték elmentésre került. Sikertelen beállítás esetén annak oka rövid ideig megjelenik, azt követően a [FAIL] felirat. Az új referenciapont elvetésre kerül.

10.2.4 Sikertelen beállítás

Sikertelen beállítás esetén annak oka rövid ideig megjelenik ([++], [- -], [nEAr], [Far], [bAd], [dEEP]), majd a [FAIL]. Az új referenciapont elvetésre kerül.

Kijelző	Lehetséges ok
[++]	túl sok fény,pl. tükröződő felület
[- -]	túl kevés fény, nincs közeg
[nEAr]	A töltésszint 20,0 cm-nél kisebb minimális mérési távolság alá csökkent
[Far]	A töltésszint túllépte a 1000,0 cm-nél nagyobb maximális mérési távolságot
[bAd]	A mérés túl zajos
[dEEP]	Referenciaszint 1000,0 cm-nél nagyobb

10.2.5 A referenciaszint sikeres beállítása

Azon paraméterértékek ([SPx / FHx], [rPx], [ASP], [AEP]), melyek az újonnan betanított referenciaszinttel kapcsolatban nem valósíthatók meg, a módosított mérési tartomány alapján újra kiszámításra kerülnek.

10.3 Az alapbeállítások konfigurálása

10.3.1 A kijelzett mértékegység kiválasztása

Állítsa be a kijelzett mértékegységet az [Uni] -ban, mielőtt meghatározná az [SPx / FHx], [ASP], [AEP] paramétereket. A kijelzett mértékegység utólagos módosítása esetén a belső átváltásnál kerekítési hibák fordulhatnak elő, amik hamissá tehetik a beállított értékeket. ▶ Lépjen át az [EF] almenübe. ▶ Válassza ki az [Uni]-t és állítsa be a mértékegységet. A mértékegység kiválasztása:[cm], [m], [Inch] ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▷ A kiválasztott mértékegységet zöld LED jelzi a kijelzőn.

10.3.2 A kijelző beállítása

▶Lépjen át az [EF] almenübe. ▶Válassza ki a [diS] opciót, és végezze el a beállításokat.2 beállítás választható:[ON] = a mérési érték kijelzése normál (Run) üzemmódban be van kapcsolva. A mérési érték frissítése 600 ms-onként[OFF] = a mérési érték kijelzése normál (Run) üzemmódban ki van kapcsolva. Gomb lenyomásakor 15 s-ig az aktuális mérési érték kerül kijelzésre. A mérési érték frissítése csak a kijelzőre vonatkozik. A kimeneteket nem befolyásolja. ▶A [MODE/ENTER] gomb megnyomásával erősítse meg. A LED-ek kikapcsolt kijelző esetén is aktívak maradnak.

EFd, 5

10.3.3 OUT1 konfigurálása

▶ Válassza ki az [OU1]-et, és állítsa be a kapcsolási funkciót. Kapcsolási funkciók:[Hno] = hiszterézis funkció / záró[Hnc] = hiszterézis funkció / nyitó[Fno] = ablak funkció / záró[Fnc] = ablak funkció / nyitó▶ A [MODE/ENTER] gomb megnyomásával erősítse meg.

OU I

10.3.4 OUT1 hiszterézis funkció kapcsolási pontjainak beállítása

▶ Az [OU1]-nél válassza ki a [Hno] vagy a [Hnc] kimeneti funkciót. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▶ Válassza ki az [SP1]-et, és állítsa be a kapcsolási pontot. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▶ Válassza ki az [rP1]-et, és állítsa be a visszakapcsolási pontot. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg.

OU ISP IR-P I

10.3.5 OUT1 ablak funkció kapcsolási pontjainak beállítása

▶ Az [OU1]-nél válassza ki a [Fno] vagy a [Fnc] kimeneti funkciót. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▶ Válassza ki az [FH1]-et, és állítsa be a felső határértéket. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▶ Válassza ki az [FL1]-et, és állítsa be az alsó határértéket. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg.

OU ISP IR-P I

10.3.6 Az OUT2 konfigurálása

▶ Válassza ki az [OU2]-t. ▶ Kapcsolási funkciók vagy analóg jelek beállítása:[Hno] = hiszterézis funkció / záró[Hnc] = hiszterézis funkció / nyitó[Fno] = ablak funkció / záró[Fnc] = ablak funkció / nyitó[I] = 4...20 mA analóg áramkimenet[U] = 0...10 V analóg feszültségkimenet ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg.

OU2

10.3.7 OUT2 hiszterézis funkció kapcsolási pontjainak beállítása

▶ Az [OU2]-nél válassza ki a [Hno] vagy a [Hnc] kimeneti funkciót. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▶ Válassza ki az [SP2]-t, és állítsa be a kapcsolási pontot. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▶ Válassza ki az [rP2]-t, és állítsa be a visszakapcsolási pontot. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg.

OU2SP2r-P2

10.3.8 Kapcsolási pontok beállítása az OUT2 ablak funkcióhoz

▶ Az [OU2]-nél válassza ki a [Fno] vagy a [Fnc] kimeneti funkciót. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▶ Válassza ki az [FH2]-t, és állítsa be a felső határértéket. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▶ Válassza ki az [FL2]-t, és állítsa be az alsó határértéket. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg.

OU2SP2r-P2

10.3.9 Mérési tartomány (analóg kimenet) skálázása

▶ Az [OU2]-nél válassza ki az [I] vagy az [U] opciót. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▶ Válassza ki az [ASP]-t, majd állítsa be az „Analóg kezdőpontot”. Az [ASP] segítségével állítható be, hogy melyik mérési értéknél legyen 4 mA / 0 V a kimeneti jel. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▶ Válassza ki az [ASP]-t, majd állítsa be az „Analóg végpontot” Az [ASP] segítségével állítható be, hogy melyik mérési értéknél legyen 20 mA / 10 V a kimeneti jel. Úgy is kiválasztható, hogy az érték az [ASP] előtt legyen. Ezzel lefutó él valósítható meg. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. Minimális távolság az [ASP] és az [AEP] között: 10,0 cmA minimális szint alá való csökkenéskor megjelenik a "SIZE" hibaüzenet.

OU2ASPAEP

10.4 Kibővített funkciók

10.4.1 Késleltetési idő beállítása a kapcsoló kimenetekhez

▶ Válassza az [EF] opciót. ▶ Nyomja meg a [SET] gombot az [EF] menübe való átváltáshoz. ▶ A [MODE/ENTER] gomb megnyomásával válassza ki a paramétert: [drx] = kikapcsolási késleltetés ▶ A [SET] gomb megnyomásával állítsa be a paraméterértéket: Beállítási tartomány [s]: 0 / 0,1...5 s, 0,1 s lépésekben (0 esetén a késleltetési idő nem aktív) ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg.

10.4.2 Kimenetek válasza hiba esetén

▶ Válassza ki az [EF] opciót. ▶ Nyomja meg a [SET] gombot az [EF] menübe való átváltáshoz. ▶ Válassza ki az [FOUx]-ot. ▶ A [SET] gomb megnyomásával állítsa be a paraméterértéket:[ON] = A kimenet hiba esetén kapcsol vagy 20 mA / 10 V analóg érték kerül kiadásra. [OFF] = A kimenet hiba esetén visszakapcsol vagy 4 mA / 0 V analóg érték kerül kiadásra. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg.

10.4.3 Késleltetési idő beállítása jelvesztés után

▶ Válassza ki az [EF] opciót. ▶ Nyomja meg a [SET] gombot az [EF] menübe való átváltáshoz. ▶ Válassza ki a [dFo] opciót. ▶ A [SET] gomb megnyomásával állítsa be a paraméterértéket:Beállítási tartomány [s]:0,0...1,0...5,0. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg.

10.4.4 A mérési frekvencia beállítása

▶ Válassza ki az [EF] opciót. ▶ Nyomja meg a [SET] gombot az [EF] menübe való átváltáshoz. ▶ Válassza ki a [rATE] opciót. ▶ Nyomja meg a [SET] gombot, amíg az előre beállított mérési frekvenciaérték. ▶ A [SET] gomb egyszeri megnyomásaival lépésenként növelje az értéket. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▷ A [rATE] újra megjelenik a kijelzőn.

10.4.5 Ismétőképesség és pontosság táblázat

15 Hz-es mérési frekvenciánál, külső fény max. 40 klx*

Távolság[cm]-ben	Ismétlőképesség		Pontosság
	fehér90 % remisszió	szürke18 % remisszió	fehér90 % remisszió	szürke18 % remisszió
20,0...100,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
100,0...200,0	± 0,5 cm	± 0,8 cm	± 1,5 cm	± 1,8 cm
200,0...400,0	± 1,6 cm	± 1,9 cm	± 2,5 cm	± 3,0 cm
400,0...600,0	± 2,4 cm	± 3,3 cm	± 3,5 cm	± 4,5 cm
600,0...1000,0	± 5,0 cm	—	± 6,5 cm	—

15 Hz-es mérési frekvenciánál, külső fény 40...100 klx*

Távolság[cm]-ben	Ismétlőképesség		Pontosság
	fehér90 % remisszió	szürke18 % remisszió	fehér90 % remisszió	szürke18 % remisszió
20,0...200,0	± 1,4 cm	± 1,4 cm	± 2,4 cm	± 2,4 cm
200,0...400,0	± 2,5 cm	± 3,0 cm	± 3,5 cm	± 4,0 cm
400,0...600,0	± 3,1 cm	± 4,5 cm	± 4,1 cm	± 5,5 cm
600,0...1000,0	± 6,0 cm	—	± 7,0 cm	—

1 Hz-es mérési frekvenciánál, külső fény max. 40 klx*

Távolság[cm]-ben	Ismétlőképesség		Pontosság
	fehér90 % remisszió	szürke18 % remisszió	fehér90 % remisszió	szürke18 % remisszió
20,0...100,0	± 0,40 cm	± 0,45 cm	± 1,4 cm	± 1,5 cm
100,0...200,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
200,0...400,0	± 1,35 cm	± 1,4 cm	± 2,3 cm	± 2,4 cm
400,0...600,0	± 1,9 cm	± 2,1 cm	± 2,9 cm	± 3,1 cm
600,0...1000,0	± 3,7 cm	—	± 4,7 cm	—

HU

1 Hz-es mérési frekvenciánál, külső fény 40...100 klx*

Távolság[cm]-ben	Ismétlőképesség		Pontosság
	fehér90 % remisszió	szürke18 % remisszió	fehér90 % remisszió	szürke18 % remisszió
20,0...200,0	± 1,0 cm	± 1,0 cm	± 2,0 cm	± 2,0 cm
200,0...400,0	± 1,8 cm	± 1,9 cm	± 2,8 cm	± 2,9 cm
400,0...600,0	± 2,3 cm	± 2,7 cm	± 3,3 cm	± 3,7 cm
600,0...1000,0	± 3,8 cm	—	± 4,8 cm	—

* Feketére vonatkoztatott tartomány (6 % remisszió) ≤ 400,0 cm.
Az értékek a következőkre vonatkoznak:
- állandó környezeti feltételek (23C / 960 hPa)
- 10 perc min. bekapcsolási időtartam.

10.4.6 A középérték szűrő beállítása

▶ Válassza ki az [EF] opciót. ▶ Nyomja meg a [SET] gombot az [EF] menübe való átváltáshoz. ▶ Válassza ki a [mEAn] opciót ▶ A [SET] gomb megnyomásával állítsa be a paraméterértéket:Beállítási tartomány [s]:1...60[OFF] = középérték-szűrő inaktív ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg.

EFmEAπ

10.4.7 Összes paraméter visszaállítása gyári beállításra

▶ Válassza ki az [EF] opciót. ▶ Nyomja meg a [SET] gombot az [EF] menübe való átváltáshoz. ▶ Válassza ki a [rES] opciót ▶ Tartsa lenyomva a [SET] gombot, amíg meg nem jelenik a [----] kijelzón. ▶ A [MODE/ENTER] gomb megnyomásával erősítse meg. ▷ A készülék visszaáll gyári beállításokra.> A kezdőképernyő jelenik meg.

EFr-ES= = = =

11 Működés

11.1 Üzemmódok

11.1.1 Normál üzemmód

Run a normál munka üzemmód.

A tápfeszültség bekapcsolása után a készülék normál (Run) üzemmódban van. A készülék felügyeleti funkciót hajt végre, és a beállított paramétereknek megfelelően kimeneti jeleket generál.

A kijelzón az aktuális töltésszint látható (a referenciaszinthez viszonyítva), a sárga LED-ek a kimenetek kapcsolási állapotát jelzik.

11.1.2 Kijelzés üzemmód

A paraméterek és a beállított paraméterértékek kijelzése.

▶ Röviden nyomja meg a [MODE/ENTER] gombot.

▷ A készülék kijelző üzemmódba vált. Belső rendszer normál üzemmódban marad.
A beállított paraméterértékek leolvashatók:
▶ A paraméterek közötti tallózáshoz röviden nyomja meg a [MODE/ENTER] gombot.
▶ A vonatkozó paraméterérték megjelenítéséhez röviden nyomja meg a [SET] gombot.
▷ 15 s után a készülék visszavált normál üzemmódba.

11.1.3 Tárgy-reflektivitás

A tárgy-reflektivitás megjelenítése:

▶ Normál üzemmódban nyomja meg a [SET] gombot.

▷ A készülék egy tájékoztatási értéket jelenít meg a tárgy-reflektivitásra vonatkozóan (pl. a +100 fehér objektumnak, a +020 szürke objektumnak felel meg).

11.1.4 Programozás üzemmód

Paraméterértékek beállítása → 10.1 Általános paraméterbeállítás.

12 Hibajelzések

Kijelző	Lehetséges ok	Kapcsoló kimenet				Áramkimenet
		Hno	Hnc	Fno	Fnc	AEP< ASP	ASP< AEP
---:	KezdőképernyőReferenciaszint nincsbetanítva	OFF	inaktív				3,5 mA
++	túl sok fény, pl.tükröződő felület	Beállításoktól függFOU1 / FOU2FOU = [ON]:Kapcsoló kimenet kapcsolt vagyanalóg érték = 20,5 mA / 10 VFOU = [OFF]:Kapcsoló kimenet kikapcsolva vagyanalóg érték = 3,5 mA / 0 V
--	túl kevés fény, nincsközeg
near	Töltésszint < 20 cm
far	Töltésszint > 999,5 cm
Errp	Elfogadhatóság (pl.közeg túl gyors)
LoFF	Lézerdióda kikapcsolva
----	Alultöltés. A töltésszintnem éri el a betanítottreferenciaszintet	OFF	ON	OFF	ON	20,5 mA10 V	3,5 mA0 V
SC1	Rövidzárlat az 1. kapcsoló kimenetnél
SC2	Rövidzárlat a 2. kapcsoló kimenetnél					Az [SC2] vagyaz [SC] csakakkor aktív, ha azOUT2 kapcsolókimenetként kerültkonfigurálásra.
SC	Rövidzárlat az 1. és 2. kapcsoló kimenetnél
Kijelző	IO-Link-folyamatérték		IO-Link-készülék állapota *)
	Töltésszint *)	Tárgy-reflektivitás *)
≡≡≡	NoData	Normál üzemmód	Functional Check
++		OL	Out-of-Specification
--		UL
near	OL	NoData
far	UL
Errp	Utolsó érvényes mérési érték
LoFF	NoData		Device is operating properly
----	UL	Normál üzemmód
SC1	Zavar az IO-Link-nél
SC2	Normál üzemmód		Functional Check
SC	Zavar az IO-Link-nél

*) lásd a készülék-specifikus IODD-t

13 Karbantartás, javítás, ártalmatlanítás

A meghibásodott érzékelő javítását csak a gyártó végezheti el.

▶ A készülék elülső üvegét tartsa tisztán a szennyeződésektől.
▶ A készüléket használat után az érvényes országos rendelkezések szerint környezetbarát módon ártalmatlanítsa.

14 Gyári beállítások

Gyári beállításban a paraméterezési menü nem jelenik meg teljes egészében. Csak az [Uni], [EMP], [cEMP], [cMED] paraméterértékek állíthatók be. A teljes paraméterezési menü csak a referenciaszint beállítása után érhető el.

Paraméter	Beállítási tartomány	Gyári beállítás	Saját beállítás
Uni	cm, m, inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 / FH1 [cm]	20...999,5	100
rP1 / FL1 [cm]	20...999,5	80
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 / FH2 [cm]	20,0...999,5	200
rP2 / FL2 [cm]	20,0...999,5	180
ASP [cm]	20...999,5	0
AEP [cm]	20...999,5	979,5
dr1 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
dFO [s]	0...0,1...5	0,2
EMP [cm]	20,0...999,5	20,0
cMEd [cm]	20,0...999,5	—
diS	ON ; OFF	ON
RATE [Hz]	1...33	15
mEAn [s]	OFF; 1...60	OFF

Műszaki adatok és további információk a www.ifm.com címen érhetők el.
