HASZNÁLATI ÚTMUTATÓ E61440 IFM

Beszerelési utasítás Húzóköteles mechanizmus enkóderekhez

HU

80284578/00 2019/04

1 Bevezető megjegyzés....3
2 Biztonsági utasítások ....3

2.1 Alkalmazott szimbólumok ....3

3 Funkciók és tulajdonságok ....4
4 Beszerelés....4

4.1 A készülék felépítése ....5
4.2 A húzóköteles mechanizmus beszerelése ....5
4.3 Húzóköteles mechanizmus 5

4.3.1 A vezeték sérülésének elkerülése 6

4.4 A mérőkötél elvezetése....7
4.5 Speciális beszerelési feltételek 7

4.5.1 Javasolt beszerelési pozíció ....7
4.5.2 Nem javasolt beszerelési pozíció ....8

1 Bevezető megjegyzés

Utasítások, műszaki adatok, engedélyek és egyéb információk a készüléken / csomagoláson található QR kódon keresztül vagy itt: www.ifm.com.

2 Biztonsági utasítások

- Az itt ismertetett készülék egy olyan alegység, amit rendszerbe kell integrálni.

- A gyártó felelős a rendszer biztonságáért. - A rendszer gyártója vállalja a kockázatbecslés elvégzését, továbbá a törvényi előírásoknak és szabványi követelményeknek megfelelő dokumentáció-vázlat elkészítését, melyet a rendszer üzemeltetője és felhasználója számára át kell adnia. A dokumentációnak tartalmaznia kell minden olyan információt és biztonsági utasítást, amire az üzemeltetőnek, a felhasználónak és a rendszer építője által felhatalmazott szervizelő személyzetnek szüksége lehet.

• A termék beállítása előtt olvassa el a jelen dokumentumot és a termék teljes élettartama során tartsa meg.
• A termék korlátozás nélkül meg kell, hogy feleljen az adott felhasználási területnek és a környezeti körülményeknek.
• A terméket kizárólag rendeltetés szerint használja (→ Funkciók és tulajdonságok).
• Amennyiben nem tartja be az üzemeltetési utasításokat vagy a műszaki adatokat, az személyi sérüléshez és/vagy anyagi kárhoz vezethet.
• A gyártó semmilyen felelősséget vagy szavatosságot nem vállal a termékbe való illetéktelen beavatkozásból vagy az üzemeltető részéről helytelen használatból eredő következményekért.
• A beszerelést, a villamos csatlakozások kialakítását, a beállítást, üzemeltetést és karbantartást kizárólag a gépkezelő által arra feljogosított, szakképzett személy végezheti.
• Védje a készülékeket és a kábeleket sérülés ellen.

2.1 Alkalmazott szimbólumok

▶ Utasítás

Reakció, eredmény

[...] Billentyű, gomb vagy kijelzett elem megnevezése

→ Kereszthivatkozás

Fontos megjegyzés

Nem megfelelés esetén hibás működés vagy zavar léphet fel.

Információ

Kiegészítő megjegyzés

3 Funkciók és tulajdonságok

A húzóköteles mechanizmus enkóderre van felszerelve. A kötél mozgásán keresztül a lineáris mozgás forgómozgássá alakul át. A készüléket például távolság- vagy elmozdulásmérésre és helyzetmeghatározásra használják.

4 Beszerelés

Ez a termék precíziós mérőkészülék. Ezért csak képzett személyzet és kellő körültekintéssel kezelheti. A termék adatlapján feltüntetett határértékeken kívül eső hatásokra az alábbi figyelmeztetések vonatkoznak.

▶ Válassza le az áramellátást.
▶ Győződjön meg róla, hogy a gép leállt.
▶ A beszerelés közben ne indítsa be a hajtást.
▶ Ne üssön rá a tengelyre; ne használjon ráspolyt vagy hasonló szerszámot a tengelyen.

Az enkóder károsodását okozhatja:

• a tengelyre kifejtett túl nagy erőhatás
• páratartalom és vegyszerek (tilos a vezetékeket felfelé csatlakoztatni)
• szélsőséges hömérséklet
• túlzott rezgés és ütés
• rövidzárlat vagy túl magas üzemfeszültség
• ütés vagy bármilyen egyéb fizikai erőhatás

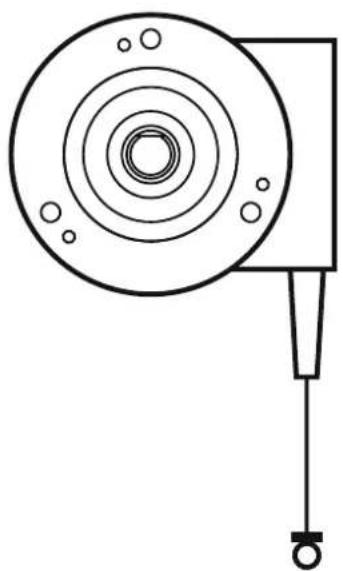

4.1 A készülék felépítése

4.2 A húzóköteles mechanizmus beszerelése

▶ A készüléket úgy szerelje fel, hogy a mérőkötél sérülése vagy szennyeződése ne következzen be.

▶ A készüléket úgy szerelje fel, hogy a mérőkötél kivezetése lefelé nézzen.> Ez megakadályozza a folyadékok behatolását.

4.3 Húzóköteles mechanizmus

Csak közvetlenül a felszerelés előtt távolítsa el a mérőkötél szállítási zárját.

Húzóköteles mechanizmus használata esetén ügyeljen arra, hogy az érzékelő meghibásodása esetén kizárja a személyeket fenyegető veszélyt vagy a gépek károsodását.

4.3.1 A vezeték sérülésének elkerülése

▶ Ne nyomja össze vagy hajlítsa meg a mérőkötelet.
▶ Kerülje el a mérőkötél éles szélek miatti sérülését.
▶ A mérőkötelet kizárólag az erre a célra szolgáló eszközzel (pl. gyűrűs csat) húzza ki.
▶ Ne zsírozza vagy olajozza meg a mérőkötelet.

VIGYÁZAT!

A mérőkötél nem rendeltetésszerű használata sérüléshez vezethet.

▶ Ne nyissa fel a burkolatot (a mérőkötél előfeszítése a burkolat alatt).
▶ Ne tekerje a mérőkötelet a készüléktest nem védett részeire.
▶ Ne hagyja, hogy a mérőkötél ellenőrzés nélkül bepattanjon vagy benyomódjon a burkolatba.
▶ Ne húzza ki a mérőkötelet a maximális kihúzási hosszon túl.
▶ Védje a mérőkötelet a mechanikai sérüléstől a beszerelés során.
▶ Védje a kötélrögzítőt a véletlen kioldás ellen.

4.4 A mérőkötél elvezetése

A megfeszített mérőkötél sérülésveszélyt jelenthet a kezelőszemélyzet számára.

Rögzítse a mérőkötelet a mért objektumhoz.

▶ A kötél rögzítése gyűrűn, meneten, fűzőszemen vagy horgon keresztül.
▶ A mérőkötelet függőlegesen vezesse el.

Az optimális kötélvezetés érdekében a mérőkötél végére szerelje fel a kötélrögzítőt úgy, hogy az szabadon mozoghasson.

4.5 Speciális beszerelési feltételek

4.5.1 Javasolt beszerelési pozíció

▶ Ha fennáll a jégképződés veszélye a mérőkötelen, használjon járócsigát a jég eltávolításához.
▶ Biztosítsa a mérőkötél egyenes húzási irányát. Szükség esetén használjon járócsigát.

4.5.2 Nem javasolt beszerelési pozíció

▶ A víz bejutásának elkerülése érdekéber ne úgy szerelje be a kötélbevezetést, hogy az felfelé nézzen.
▶ A > 3°-kal elforgatott kötélkivezetés már rövid üzemidő után a drótkötél meghibásodásához és a kötélbevezetés jelentős kopásához vezet.
