KÄYTTÖOHJE O1D300 IFM

CE

Käyttöohje

Optinen pinnankorkeusanturi

O1D300

Sisältö

1 Alkusanat....4

1.1 Käytetyt symbolit....4
1.2 Käytetyt varoitusmerkit ....4

2 Turvaohjeet....5

3 Määräystenmukainen käyttö....7

3.1 Käyttöalueet....7
3.2 Käyttöalueen rajoitus 7

4 Toiminta 7

4.1 Kytkintoiminto 7

4.1.1 Hystereesitoiminto 7
4.1.2 Ikkunatoiminto 9

4.2 Analogiatoiminto 10

4.2.1 Virtalähtö 10
4.2.2 Jännitelähtö 11

4.3 Laserin sammuttaminen 11
4.4 IO-Link 11

4.4.1 Käyttö IO-Link-masterilla 12

4.4.2 Laajennetut toiminnot 12

5 Asennus....13

5.1 Asennusolosuhteet 13

5.2 Asennuspaikka 13

5.3 Asennustarvikkeet 14

6 Kytkentä....15
7 Käyttö- ja näyttöelementit 16

8 Valikko 17

8.1 Valikkorakenne 17
8.2 Valikon selitykset 18

8.2.1 Toimitustila....18
8.2.2 Päävalikko 18
8.2.3 Laajennetut toiminnot 20

9 Käyttöönotto....21
10 Parametrointi 21

10.1 Parametrointi yleensä....21

10.1.1 Parametriarvon asetus ...... 21
10.1.2 Vaihto valikkotasolta 1 valikkotasolle 2....22
10.1.3 Elektroninen lukitus ....23

10.2 Referenssitason syöttäminen (laite toimitustilassa)....23

10.2.1 Säiliökorkeuden vapaa syöttö....23
10.2.2 Asetus tyhjällä säiliöllä....24
10.2.3 Tasauksen suorittaminen referenssitasolla....25
10.2.4 Epäonnistunut asetus 26
10.2.5 Onnistunut referenssitason opetus....26

10.3 Perusasetusten konfigurointi 26

10.3.1 Näyttöyksikön valinta....26
10.3.2 Näytön asettaminen....27
10.3.3 OUT1:n konfigurointi....27
10.3.4 Kytkentäpisteiden asettaminen hystereesitoiminnolle OU1....27
10.3.5 Kytkentäpisteiden asettaminen ikkunatoiminnolle OUT1 ......27
10.3.6 OUT2:n konfigurointi....28
10.3.7 Kytkentäpisteiden asettaminen hystereesitoiminnolle OUT2 ......28
10.3.8 Kytkentäpisteiden asettaminen ikkunatoiminnolle OUT2 ......28
10.3.9 Mittausalueen (analogialähdön) skaalaus 28

10.4 Laajennetut toiminnot 29

10.4.1 Viiveajan asettaminen binäärilähdöille 29
10.4.2 Lähtöjen käyttäytymisen määrittäminen virhetilanteessa 29
10.4.3 Viiveajan asettaminen signaalin häviämisen yhteydessä....29
10.4.4 Näytteenottotaajuuden asettaminen....29
10.4.5 Taulukko Toistettavuus ja tarkkuus ....30
10.4.6 Keskiarvosuodattimen asettaminen....31
10.4.7 Tehdasasetusten palauttaminen....31

11 Käyttö....32

11.1 Käyttötilat 32

11.1.1 Run-tila 32
11.1.2 Näyttötila....32
11.1.3 Kohteen heijastavuus 32
11.1.4 Ohjelmointitila 32

12 Vianhaku....33

13 Huolto, korjaus, hävittäminen 35

14 Tehdasasetukset....36

1 Alkusanat

1.1 Käytetyt symbolit

▶ Toimintaohje

▷ Reaktio, tulos

[...] Painikkeiden, näppäimien tai näyttöjen merkintä

→ Viittaus

Tärkeä huomautus

Ohjeiden noudattamatta jättäminen voi aiheuttaa virhetoimintoja tai häiriöitä.

Info

Lisähuomautus.

1.2 Käytetyt varoitusmerkit

VAROITUS

Varoitus vakavista henkilövahingoista. Kuolema tai vakavat, peruuttamattomat vammat ovat mahdollisia.

2 Turvaohjeet

- Kuvailtu laite on järjestelmään integroitava alakomponentti.

• järjestelmän valmistaja on vastuussa järjestelmän turvallisuudesta.
• järjestelmän valmistaja suorittaa riskiarvioinnin ja luo lakisääteisten ja ohjeellisten vaatimusten mukaisen dokumentoinnin järjestelmän operoijaa ja käyttäjää varten.

Tämän dokumentoinnin tulee sisältää kaikki tarvittava informaatio ja turvaohjeet operoijaa, käyttäjää, ja tarvittaessa kaikkia järjestelmän valmistajan valtuuttamia huoltohenkilöitä varten.

• Lue tämä dokumentti ennen laitteen käyttöönottoa ja säilytä se laitteen koko käytöiän ajan.
• Tuotteen on sovelluttava kyseessä oleviin sovellutuksiin ja ympäristöolosuhteisiin ilman mitään rajoituksia.
• Käytä tuotetta ainoastaan sille tarkoitettuun käyttötarkoitukseen. (→ Toiminnot ja ominaisuudet).
• Jos käyttöohjeita tai teknisiä tietoja ei noudateta, voi seurauksena olla henkilövahinkoja ja/tai laitteistovaurioita.
• Valmistajalle ei koidu minkäänlaisia vastuita tai korvausvelvollisuksia sellaisista tapahtumista, jotka johtuvat laitteen peukaloinnista tai vääränlaisesta käytöstä.
• Laitteen asennuksen, kytkennän, käyttöönoton, käytön ja huollon saa suorittaa ainoastaan ammattitaitoinen, koneen operoijan valtuuttama henkilö.
• Suojaa laite ja kaapelit vahingoittumisen varalta.

Näkyvä laservalo; Laserluokka 2.

Muiden kuin tässä määriteltyjen ohjausten tai säätöjen käyttäminen voi aiheuttaa altistumisen haitalliselle säteilylle. Verkkokalvon vahingoittuminen on mahdollista.

▶ Älä katso lasersäteeseen!

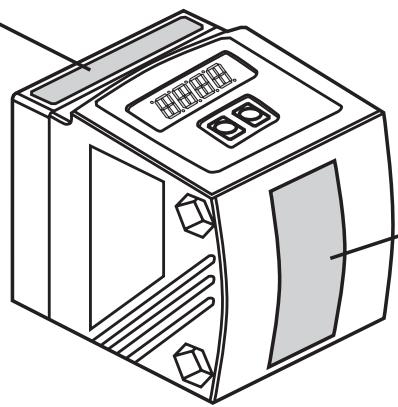

▶ Kiinnitä mukana tulevat tarrat (laservaroitus) laitteen välittömään läheisyyteen.
▶ Noudata tuotetarrassa olevia huomautuksia ja varoituksia.
▶ Kiinnitä mukana tuleva tarra syöttöjännitekaapeliin.
▶ EN/IEC 60825-1 : 2007 ja EN/IEC 60825-1 : 2014
Noudattaa standardia 21 CFR 1040.10 lukuun ottamatta normia IEC 60825-1 Ed. 3., kuten kuvattu Laser-tiedotteessa no 56, päivätty 8. toukokuuta 2019.

Syöttöjännitekaapelin tarra

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT

DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45128 Essen

Tuotetarra

AVOID EXPOSURE

LASER LIGHT EMITTED

FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO

BEAM

NE PAS REGARDER LE

FAISCEAU

POWER / PUISSANCE

max. ≤ 4,0 mW

λ = 650 nm

PULSE/IMPULSION

≤ 1,3 ns

CLASS 2 LASER PRODUCT

APPAREIL LASER DE

CLASS 2

21 CFR PART 1040

IEC 60825-1:2014

3 Määräystenmukainen käyttö

Laite suorittaa jatkuvasti optista pinnankorkeuden mittausta ja muodostaa lähtösignaalit asetettujen parametrien mukaisesti.

3.1 Käyttöalueet

• Optinen pinnankorkeusanturi tunnistaa aineet mittausalueella 20,0...1 000,0 cm. Pinnankorkeusarvot ilmaistaan suhteessa ennalta määrättyyn referenssitasoon.
• Laitteessa on taustavaimennus, joka toimii alueella > 10...100 m.
• Laite muodostaa kaksi käyttömoodista riippuvaa lähtösignaalia.

Käyttäjän on rajoitettava anturin ja taustan välinen etäisyys enintään 100 m:iin. Muussa tapauksessa mittausarvot voivat olla moniselitteisiä → 5.1 Asennusolosuhteet.

3.2 Käyttöalueen rajoitus

• Laite soveltuu granulaateille, kiintoaineille ja sameille nesteille.
• Pöly ja höyry saattavat häiritä mittausten laatua.
  • Laite ei sovellu öljyille tai kirkkaille nesteille.

4 Toiminta

4.1 Kytkintoiminto

4.1.1 Hystereesitoiminto

Lähdöt muuttavat kytkentätilaansa asetettujen kytkentärajojen ylittyessä tai alittuessa. Hystereesi on kytkentä- ja päästöpisteen välinen ero. Hystereesi pitää lähdön kytkentätilan vakaana, kun mittausarvo vaihtelee kytkentäpisteen läheisyydessä.

Kummankin lähdön toiminnoksi (OUT1 ja OUT2) voidaan asettaa hystereesitoiminto ( → 10.3.3 ja → 10.3.6).

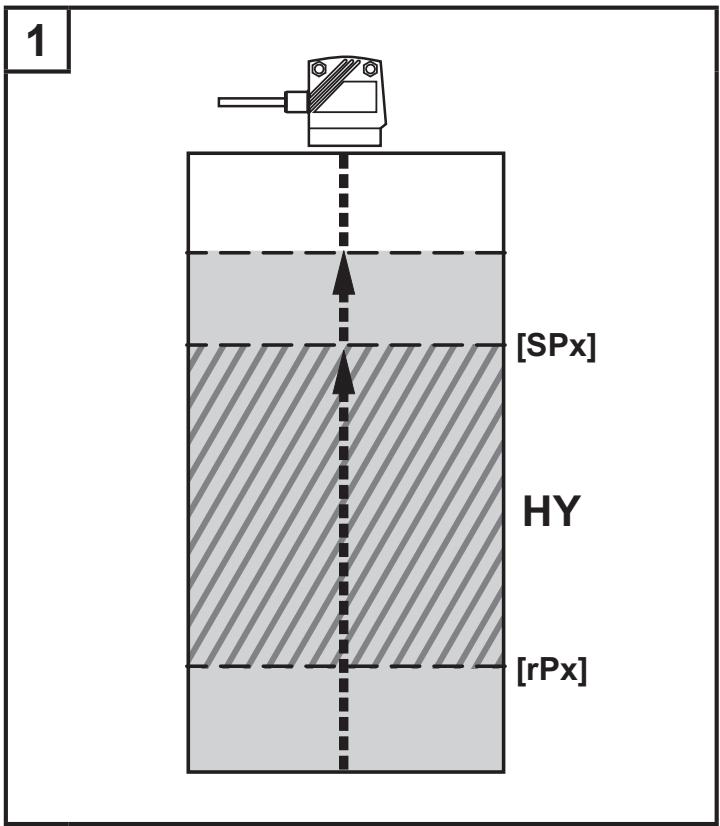

Esimerkki Hno

1. Lähtötoiminnolla [Hno] lähtö kytkeytyy päälle, kun kytkentäpiste [SPx] ylittyy pinnankorkeuden noustessa.
2. Kun pinnankorkeus jälleen laskee, lähtö kytkeytyy pois päältä vasta sitten, kun päästöpiste [rPx] alittuu. Päästöpiste [rPx] on pienempi kuin kytkentäpiste [SPx].

[SPx] = kytkentäpiste; [rSPx] = päästöpiste; HY = hystereesi

Jos valitaan lähtötoiminto [Hnc], kytkentä- ja päästöpiste vaihtavat paikkaa keskenään. Lähtö kytkeytyy pois päältä pinnankorkeuden noustessa. Kun pinnankorkeus laskee jälleen [rPx]:n alle, lähtö kytkeytyy päälle.

Lähtöjen kytkentätila

Lähtötoiminto	Pinnankorkeus (L)	Kytkentätila
[Hno]	L > [SPx]	päällä
	L < [rPx]	pois päältä
[Hnc]	L > [SPx]	pois päältä
	L < [rPx]	päällä

4.1.2 Ikkunatoiminto

Ikkunatoiminto mahdollistaa määrätyn hyväksyttävän pinnankorkeusalueen valvonnan. Kummankin lähdön toiminnoksi (OUT1 ja OUT2) voidaan asettaa ikkunatoiminto (→ 10.3.3 ja → 10.3.6).

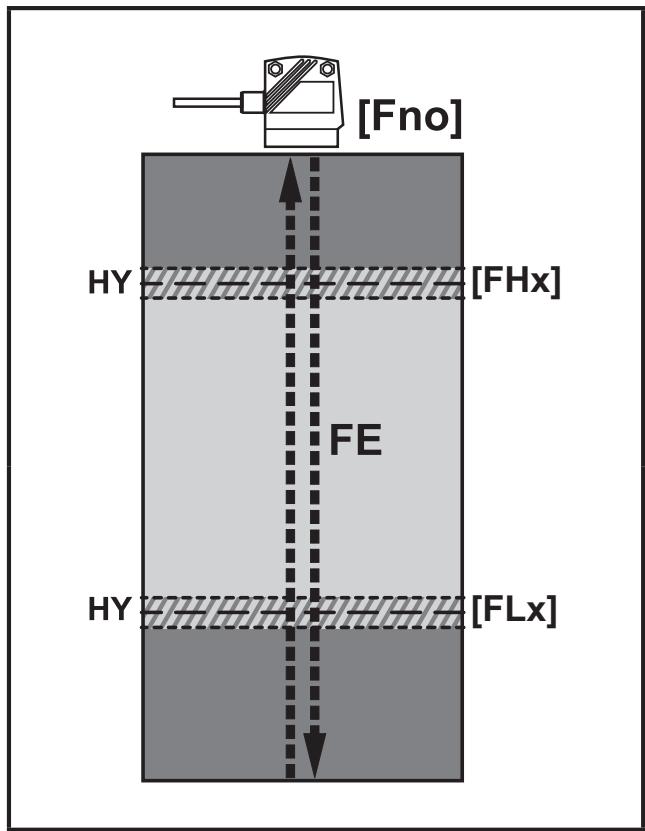

Kytkeytyy päälle, kun aine havaitaan

Jos mittausarvo on alemman raja-arvon [FLx] ja ylemmän raja-arvon [FHx] välillä, lähtö on päällä (kun [OUx] = [Fno]).

FE = ikkuna; HY = hystereesi*; [FHx] = ylempiraja - arvo; [FLx] = alempiraja - arvo

Kytkeytyy pois päältä, kun aine havaitaan

Jos mittausarvo on alemman raja-arvon [FLx] ja ylemmän raja- arvon [FHx] välillä, lähtö on pois päältä (kun [OUx] = [Fnc]).

FE = ikkuna; HY = hystereesi*; [FHx] = ylempiraja - arvo; [FLx] = alempiraja - arvo

*Ikkunan kummallekin raja-arvolle on asetettu hystereesi. Sitä ei voida konfiguroida, vaan se riippuu etäisyydestä ja näytteenottotaajuudesta.

Lähtöjen kytkentätila

Lähtötoiminto	Pinnankorkeus (L)	Kytkentätila
[Fno]	L < [FHx]	päällä
	L > [FLx]
	[FHx] < L < [FLx]	pois päältä
[Fnc]	L < [FHx]	pois päältä
	L > [FLx]
	[FHx] < L < [FLx]	päällä

Ikkunan molemmat raja-arvot ([FHx] ja [FLx]) toimivat kytkentähystereesillä.
→ 4.1.1 Hystereesitoiminto / esimerkki lähtötoiminnolle [Hno]

4.2 Analogiatoiminto

Lähtö 2 (OUT2) voidaan konfiguroida muodostamaan etäisyyteen verrannollinen analogiasignaali → 10.3.9 Mittausalueen (analogialähdön) skaalaus.

4.2.1 Virtalähtö

MEW = mittausalueen loppuarvo
Asetetulla mittausalueella lähtösignaali on välillä 4 ... 20 mA.
Myös vioista saadaan ilmoitus → 12 Vianhaku.

4.2.2 Jännitelähtö

MEW = mittausalueen loppuarvo
Asetetulla mittausalueella lähtösignaali on välillä 0 ... 10 V.

4.3 Laserin sammuttaminen

Turvallisuus- ja huoltosyistä voidaan laitteen laser sammuttaa väliaikaisesti nastan 5 tulon avulla.

Tulosignaali nastassa 5	Laser
Pois päältä / ei kytketty	Laser toiminnassa
Päällä	Laser ei toiminnassa

4.4 IO-Link

Tässä laitteessa on IO-Link-tiedonsiirtoliitäntä, joka mahdollistaa suoran pääsyn prosessi- ja diagnoositietoihin. Lisäksi on mahdollista asetella laitteen parametrejä käytön aikana. Laitteen käyttöön IO-Link-liitännän kautta tarvitaan IO-Link-Master.

PC:n, sopivan IO-Link-ohjelmiston ja IO-Link-adapterikaapelin avulla kommunikointi on mahdollista silloin, kun järjestelmä ei ole toiminnassa.

Laitteen konfiguroinnissa vaadittavat IODD:t, yksityiskohtaiset tiedot prosessidatan rakenteesta, diagnostiikkatiedot ja parametriosoitteet sekä tarpeelliset tiedot tarvittavasta IO-Link-laitteistosta ja ohjelmistosta löytyvät osoitteesta www.ifm.com.

4.4.1 Käyttö IO-Link-masterilla

Laite on yhteensopiva IO-Link-masterin A-luokan (tyyppi A) porttien kanssa.

IO-Link-masterin B-luokan (tyyppi B) porttien kanssa käytettäessä on huomattava seuraavaa:

Laite ei ole vakiona yhteensopiva masterin B-luokan (tyyppi B) porttien kanssa. Nastaa 2 (OU2) ja nastaa 5 (IN1) käytetään valmistajakohtaisiin toimintoihin. Tämä tarkoittaa sitä, että laitteen pääsyöttöjännitettä ja lisäjännitettä (masterin B-luokan portin nastoissa 2/5) ei ole galvaanisesti erotettu.

Seuraavilla asetuksilla laitetta voidaan käyttää masterin B-luokan porttien kanssa:

• Laitteen ja IO-Link-masterin yhdistäminen 3 johtimella: Kytke laitteen nastat 1, 3 ja 4 IO-Link-masteriin (älä kytke nastoja 2 ja 5).
• Laitteen ja IO-Link-masterin liittäminen 4 johtimella: Ota nasta 2 (OU2) pois käytöstä IO-Linkin avulla (asetus OU2 = "off") ja kytke laitteen nastat 1, 2, 3 ja 4 IO-Link-masteriin (älä kytke nastaa 5).

4.4.2 Laajennetut toiminnot

IO-Linkin avulla saadaan käyttöön laajennettua mittausdataa.

Kohteen heijastavuus saadaan näkyviin näytöllä ja prosessiarvona (PDV) IO-Linkin kautta.

Kohteen heijastavuutta voidaan käyttää esimerkiksi anturin likaantumisen tunnistamiseen.

5 Asennus

5.1 Asennusolosuhteet

▶ Asenna laite niin, että tunnistettava aine on mittausalueen 20,0...1 000,0 cm sisäpuolella.

Anturin luotettavuusalueeksi on määritetty 100 m. Pinnankorkeudet välillä > 10...100 m vaimennetaan.

Käyttäjän on huolehdittava siitä, että anturin valokeila ei osu suoraan heijastaviin pintoihin – ei myöskään alueella > 100 m. Muussa tapauksessa mittausarvot saattavat olla moniselitteisiä.

5.2 Asennuspaikka

▶ Asenna anturi siten, että suurimman mahdollisen pinnankorkeuden ja anturin linssin väliin jää vähintään 20,0 cm:n etäisyys (D).
▶ Maks. mittausetäisyys (H) anturin linssistä säiliön pohjaan tai ohjelmoituun pinnankorkeuteen on 10 m. Referenssitasoa ei voi asettaa suuremmalle etäisyydelle.

D = min. mittausetäisyys / kuollut alue

H = maks. mittausetäisyys

5.3 Asennustarvikkeet

Laite toimitetaan ilman asennustarvikkeita.

Esimerkkejä asennustarvikkeista	Tuotenro
Suojakansi O1D	E21133
Asennussarja E2D101 + E20938 + E20951	E21079
Asennussarja O1D, O2D (asennusvartaalle ∅ 12 mm)	E2D101
Asennusvarras suora ∅ 12 mm / M10	E20938
Asennussarja O1D, O2D (asennusvartaalle ∅ 14 mm)	E2D111
Asennusvarras suora ∅ 14 mm / M12	E20939
Asennus- ja hienosäätöyksikkö O1D-sarjan laserlaitteille (varras- tai pinta-asennus; riippuen säätösylinteristä)	E1D100

Asennusesimerkki:

1: Asennussarja vartaalle ∅ 12 mm Tuotenro E2D101
2: Asennusvarras suora ∅ 12 mm / M10
Tuotenro E20938

6 Kytkentä

Laitteen saa asentaa ainoastaan ammattitaitoinen sähköasentaja.

▶ Noudata kansallisia ja kansainvälisiä sähkölaitteiden asennusta koskevia määräyksiä.
▶ Jännitesyöttö EN 50178, SELV ja PELV mukaan.

▶ Katkaise jännitesyöttö.
▶ Kytke laite seuraavasti:

Johdinvärit ifm-naarasliittimissä:

1 = BN (ruskea), 2 = WH (valkoinen), 3 = BU (sininen), 4 = BK (musta), 5 = GR (harmaa).

7 Käyttö- ja näyttöelementit

1:	4x LED keltainen (kaksi ei käytössä)	Kytkentätilan näyttö; palaa, kun kyseessä oleva lähtö on päällä.
2:	4x LED vihreä	Palava LED = syöttöjännite ja asetettu näyttöyksikkö (cm, m, inch).
3:	4-numeroinen aakkosnumeerinen näyttö	Mitatun etäisyyden, parametrien ja parametriarvojen näyttö.
4:	Ohjelmointipainike [MODE/ENTER]	Parametrien valinta ja parametriarvojen vahvistaminen.
5:	Ohjelmointipainike [SET]	Parametriarvojen asettaminen (jatkuvasti rullaamalla; askelittain yksittäispainalluksilla).

8 Valikko

8.1 Valikkorakenne

8.2 Valikon selitykset

Tehdasasetukset löytyvät tämän käyttöohjeen lopusta (→ 14 Tehdasasetukset).

8.2.1 Toimitustila

Urri	Näyttöyksikön asetus Mittayksikön valinta arvoille [SP1 / FH1], [SP2 / FH2], [ASP], [AEP] Vaihtoehdot: [cm] [m] [Inch]→ 10.3.1 Näyttöyksikön valinta
EMP	Säiliökorkeuden vapaa syöttö Jos säiliön korkeus on tiedossa, se voidaan syöttää, vaikka laitetta ei ole asennettu. Syötettyä etäisyyttä käytetään referenssitasona. Valittavana ovat etäisyydet 20,0...999,5 cm. → 10.2.1 Säiliökorkeuden vapaa syöttö
cEMP	Säätö tyhjällä säiliöllä Tyhjän säiliön pohja voidaan opettaa referenssitasoksi. → 10.2.2 Asetus tyhjällä säiliöllä.
cMED	Säätö referenssitasolla Osittain täytetyn säiliön nykyinen pinnankorkeus voidaan syöttää lukuarvona. Referenssitaso lasketaan tämän arvon perusteella. → 10.2.3 Tasauksen suorittaminen referenssitasolla

8.2.2 Päävalikko

OU1	Konfiguraatio lähdölle 1 Valittavissa on 4 kytkintoimintoa:[Hno], [Hnc], [Fno], [Fnc] → 10.3.3 OUT1:n konfigurointi
SP1FH1	Kytkentäpiste ikkuna- ja hystereesitoiminnoille OUT1 Hystereesitoiminto Ylempi raja-arvo, jossa lähtö muuttaa hystereesitoiminnossakytkentätilaansa (aine lähempänä / kauempana kuin asetettu etäisyys).• [SP1] on kytkentäpiste, kun [OU1] = [Hno]• [SP1] on päästöpiste, kun [OU1] = [Hnc]. → 10.3.4 Kytkentäpisteiden asettaminen hystereesitoiminnolle OU1 Ikkunatoiminto[FH1] on ylempi raja-arvo, jossa lähtö muuttaa ikkunatoiminnossakytkentätilaansa, kun [OU1] = [Fno] tai [Fnc]. → 10.3.5 Kytkentäpisteiden asettaminen ikkunatoiminnolle OUT1
rP1FL1	Päästöpiste ikkuna- ja hystereesitoiminnoille OUT1[rP1 / FL1] on asetettava erillään [SP1 / FH1]:stä. [rP1 / FL1] < [SP1 / FH1] Hystereesitoiminto Alempi raja-arvo, jossa lähtö muuttaa hystereesitoiminnossakytkentätilaansa (aine lähempänä / kauempana kuin asetettu etäisyys).• [rP1] on päästöpiste, kun [OU1] = [Hno].• [rP1] on kentäpiste, kun [OU1] = [Hnc]. → 10.3.4 Kytkentäpisteiden asettaminen hystereesitoiminnolle OU1 Ikkunatoiminto[FL1] on alempi raja-arvo, jossa lähtö ikkunatoiminnossa muuttaakytkentätilaansa, kun [OU1] = [Fno] tai [Fnc]. → 10.3.5 Kytkentäpisteiden asettaminen ikkunatoiminnolle OUT1
OU2	Konfiguraatio lähdölle 2 Valittavissa on 4 kytkintoimintoa ja 2 analogiasignaalia:[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.3.6 OUT2:n konfigurointi
SP2FH2	Kytkentäpiste ikkuna- ja hystereesitoiminnoille OUT2 Hystereesitoiminto Ylempi raja-arvo, jossa lähtö muuttaa hystereesitoiminnossakytkentätilaansa (aine lähempänä / kauempana kuin asetettu etäisyys).• [SP2] on kytkentäpiste, kun [OU2] = [Hno].• [SP2] on päästöpiste, kun [OU2] = [Hnc]. → 10.3.7 Kytkentäpisteiden asettaminen hystereesitoiminnolle OUT2 Ikkunatoiminto[FH2] on ylempi raja-arvo, jossa lähtö muuttaa ikkunatoiminnossakytkentätilaansa, kun [OU2] = [Fno] tai [Fnc]. → 10.3.8 Kytkentäpisteiden asettaminen ikkunatoiminnolle OUT2
rP2FL2	Päästöpiste ikkuna- ja hystereesitoiminnoille OUT2[rP2 / FL2] on asetettava erillään [SP2 / FH2]:sta. [rP2 / FL2] < [SP2 / FH2] Hystereesitoiminto Alempi raja-arvo, jossa lähtö muuttaa hystereesitoiminnossakytkentätilaansa (aine lähempänä / kauempana kuin asetettu etäisyys).• [rP2] on päästöpiste, kun [OU2] = [Hno].• [rP2] on kytkentäpiste, kun [OU2] = [Hnc]. → 10.3.7 Kytkentäpisteiden asettaminen hystereesitoiminnolle OUT2 Ikkunatoiminto[FL2] on alempi raja-arvo, jossa lähtö muuttaa ikkunatoiminnossakytkentätilaansa, kun [OU2] = [Fno] tai [Fnc]. → 10.3.8 Kytkentäpisteiden asettaminen ikkunatoiminnolle OUT2
ASP	Analogia-alueen alkupiste Mittausarvo, jolla lähtösignaali on 4 mA / 0 V. [ASP] on aktiivinen vain, kun [OU2] = [I] tai [U]. → 10.3.9 Mittausalueen (analogialähdön) skaalaus
AEP	Analogia-alueen loppupiste Mittausarvo, jolla lähtösignaali on 20 mA / 10 V. [AEP] on aktiivinen vain, kun [OU2] = [I] tai [U]. → 10.3.9 Mittausalueen (analogialähdön) skaalaus

8.2.3 Laajennetut toiminnot

EF	Laajennetut toiminnot Painamalla [SET] avautuu alavalikko "Laajennetut toiminnot"→ 10.4 Laajennetut toiminnot
dr-1dr-2	Viiveaika binäärilähdöille[drx] = päästöhidastus. Lähtö muuttaa kytkentätilaansa vasta viiveajan kuluttua. Jos kytkentäehdot eivät ole enää täyttyneet viiveajan loppuessa, lähdön kytkentätila ei muutu. → 10.4.1 Viiveajan asettaminen binäärilähdöille
FOU1FOU2	Binäärilähtöjen toiminta virhetilanteessa[FOUx] määrittelee [OUx]:n käyttäytymisen sisäisen virheen sattuessa. [FOUx] = [ON] Binäärilähtö menee päälle tai lähdössä analogiasignaali 20 mA / 10 V. [FOUx] = [OFF] Binäärilähtö päästää tai lähdössä analogiasignaali 4 mA / 0 V. → 10.4.2 Lähtöjen käyttäytymisen määrittäminen virhetilanteessa
dFo	Viiveaika signaalin häviämisen jälkeen Lähtöjen OUT1 ja OUT2 kytkintoiminnoille voidaan asettaa viiveaika välillä 0...5 s. Näin virhetilanteet voidaan vaimentaa hetkellisesti. Asetuksella [0] viiveaika ei ole aktiivinen. → 10.4.3 Viiveajan asettaminen signaalin häviämisen yhteydessä
d,5	Näyttöasetukset Valittavissa on 2 asetusta: [ON], [OFF]. → 10.3.2 Näytön asettaminen.
r-ATE	Näytteenottotaajuuden asetus Näytteenottotaajuus ilmoittaa ajan, jonka kuluttua viimeistään uusi mittaustulos on käytettävissä ja lähdöt päivitetään. → 10.4.4 Näytteenottotaajuuden asettaminen
mEAr7	Keskiarvosuodattimen asettaminen Keskiarvosuodatin vaimentaa pinnankorkeuden vaihtelun vaikutukset asetetulla ajanjaksolla. Ajanjakson mittaustuloksista muodostetaan keskiarvo, jonka perusteella lähtöjen tilat määritellään. Sen jälkeen aloitetaan uusi mittaus- ja keskiarvon määrittelyjakso. Asetusalue on [OFF] tai 1...60 s. → 10.4.6 Keskiarvosuodattimen asettaminen
r-ES	Tehdasasetusten palauttaminen→ 10.4.7 Tehdasasetusten palauttaminen

9 Käyttöönotto

▶ Tarkista asennuksen, kytkemisen ja parametroinnin jälkeen, että laite toimii oikein.

▷ Kun käyttöönotto on suoritettu oikein, näytöllä näkyy etäisyys pintaan.
→ 10.2 Referenssitason syöttäminen (laite toimitustilassa).

Laserdiodin käyttöikä: 50 000 tuntia.

10 Parametrointi

Parametroinnin aikana laite pysyy sisäisesti käyttötilassa (Run-moodissa). Se suorittaa valvontatoimintojaan nykyisillä parametreillään, kunnes muutos on suoritettu loppuun.

Jos laite on toimitustilassa, on sille ensiksi asetettava referenssitaso, jotta se olisi käyttövalmis. → 10.2 Referenssitason syöttäminen (laite toimitustilassa)

Parametrointi on mahdollista tehdä myös IO-Link-liitännän kautta → 4.4 IO-Link.

10.1 Parametrointi yleensä

10.1.1 Parametriarvon asetus

Aseta näyttöyksikkö [Uni] ennen parametriarvojen määrittämistä. Näyttöyksikön muuttaminen myöhemmin saattaa sisäisen muunnoksen pyöristysvirheiden vuoksi vääristää asetettuja arvoja → 10.3.1 Näyttöyksikön valinta

1	Parametrin valinta ▶ Paina [MODE/ENTER] niin monta kertaa, että haluttu parametri näkyy näytössä.	➔
2	Parametriarvon asettaminen ▶ Paina [SET] ja pidä painettuna. ▷ Nykyinen parametriarvo vilkkuu 5 s ajan. ▶ Kasvata asetusarvoa askelittain yksittäispainalluksilla tai jatkuvasti rullaamalla pitämällä painike alhaalla.	➔	↓
	Arvon pienentäminen: Anna näytön juosta maksimiarvoonsa. Sen jälkeen kierros alkaa uudelleen pienimmästä asetusarvosta.
3	Parametriarvon vahvistaminen ▶ Paina lyhyesti [MODE/ENTER]. ▷ Parametri ilmestyy uudelleen näytölle; uusi parametriarvo on nyt voimassa.	➔	SP I
4	Muiden parametrien asettaminen ▶ Aloita uudelleen vaiheesta 1.
5	Parametroinnin päättäminen ▶ Odota 15 s tai paina [MODE/ENTER]. ▷ Nykyinen mittausarvo näkyy näytöllä.

10.1.2 Vaihto valikkotasolta 1 valikkotasolle 2

▶ Paina [MODE/ENTER] niin monta kertaa, että näytölle tulee [EF].		→
▶ Paina lyhyesti [SET]. ▷ Alavalikon ensimmäinen parametri näkyy näytöllä (tässä: [dr1]).		→

10.1.3 Elektroninen lukitus

Laite voidaan lukita luvattoman parametrien muuttamisen ehkäisemiseksi. Toimitustilassa laite on lukitsematon.

Lukitseminen ▶ Varmista, että laite on normaalissa käyttötilassa (Run-moodi). ▶ Pidä [MODE/ENTER] + [SET] painettuna, kunnes näytölle ilmestyy [Loc]. ▷ Laite on nyt lukittu.
Näytöllä näkyy hetkellisesti [Loc], jos parametriarvoja yritetään muuttaa lukitussa laitteessa käytön aikana.
Lukituksen avaaminen ▶ Pidä [MODE/ENTER] + [SET] painettuna, kunnes näytölle ilmestyy [uLoc]. ▷ Laitteen lukitus on nyt avattu.

Timeout

Jos asetusprosessin aikana mitään painiketta ei paineta 15 s aikana, laite palaa käyttötilaan (Run-moodiin) muuttumattomin parametriarvoin.

10.2 Referenssitason syöttäminen (laite toimitustilassa)

Toimitustilassa laite ei ole käyttövalmis. Ennen käyttöä on asetettava referenssitaso. Täydellinen parametrointivalikko on käytettävissä vasta tämän toimenpiteen jälkeen.

Referenssitason määrittämiseksi on olemassa kolme toimintatapaa.

10.2.1 Säiliökorkeuden vapaa syöttö

Jos säiliön korkeus (etäisyys O1D:n etulevystä säiliön pohjaan) on tiedossa, se voidaan syöttää, vaikka laitetta ei ole asennettu. Syötettyä etäisyyttä käytetään referenssitasona.

1

▶ Kytke käyttöjännite.> Näytölle avautuu aloitusnäyttö.

2	▸ ▶ Paina [MODE/ENTER] niin monta kertaa, että näytölle tulee [EMP].
3	▸ ▶ Paina [Set] ja pidä painettuna, kunnes esiasetettu arvo alkaa vilkkua.▸ ▶ 5 s kuluttua asetusarvo voidaan asettaa askelittain yksittäispainalluksilla tai jatkuvasti rullaamalla painike alas painettuna.
	Arvoa kasvatetaan tällöin jatkuvasti. Jos sitä halutaan laskea: Anna näytön kasvaa maksimiarvoonsa. Tämän jälkeen kierros alkaa uudestaan pienimmästä arvosta.
4	▸ ▶ Vahvista painamalla [MODE/ENTER].

10.2.2 Asetus tyhjällä säiliöllä

Tyhjän säiliön pohja voidaan opettaa referenssitasoksi.

1	▶ Kytke käyttöjännite.> Näytölle ilmestyy aloitusnäyttö.
2	▶ Paina [MODE/ENTER] niin monta kertaa, että näytölle tulee [cEMP].
3	▶ Paina [Set] ja pidä alas painettuna, kunnes [cEMP] alkaa vilkkua.
4	▷ 5 sekunnin kuluttua näytöllä on [WAIT] mittauksen suorituksen ajan. ▷ [donE] ilmoittaa, että uusi asetusarvo on tallennettu. Jos Teach-toiminto ei onnistunut, näytetään ensin lyhyesti syy ja sen jälkeen [FAIL]. Uusi referenssipiste hylätään.

10.2.3 Tasauksen suorittaminen referenssitasolla

Osittain täytetyn säiliön nykyinen pinnankorkeus voidaan syöttää lukuarvona. Referenssitaso lasketaan sen perusteella.

1	▶ Kytke käyttöjännite.> Näytölle ilmestyy aloitusnäyttö.
2	▶ Paina [MODE/ENTER] niin monta kertaa, että näytölle tulee [cMEd].
3	▶ Paina [Set] ja pidä se alas painettuna, kunnes näyttö alkaa vilkkua. ▶ 5 s kuluttua asetusarvo voidaan asettaa askelittain yksittäispainalluksilla tai jatkuvasti rullaamalla painike alas painettuna.
	Arvoa kasvatetaan jatkuvasti. Jos sitä halutaan pienentää: Anna näytön nousta maksimiarvoonsa. Sen jälkeen kierros alkaa uudelleen pienimmästä arvosta.
4	▶ Vahvista painamalla [MODE/ENTER]. ▷ Näytöllä on[WAIT] mittauksen suorituksen aikana.> [donE] ilmoittaa, että uusi asetusarvo on tallennettu. Jos tasaus säätö onnistunut, näytetään lyhyesti syy ja sen jälkeen [FAIL]. Uusi referenssipiste hylätään.

10.2.4 Epäonnistunut asetus

Jos säätö ei onnistunut, näytetään lyhyesti ensin syy ([++], [- -], [nEAr], [Far], [bAd], [dEEP]), sen jälkeen [FAIL]. Uusi referenssipiste hylätään.

Näyttö	Mahdollinen syy
[++]	liikaa valoa, esim. heijastava pinta
[- -]	liian vähän valoa, ei ainetta
[nEAr]	Pinnankorkeus alittaa min. mittausetäisyyden < 20,0 cm
[Far]	Pinnankorkeus ylittää maks. mittausetäisyyden > 1000,0 cm
[bAd]	Mittauksessa on liikaa kohinaa
[dEEP]	Referenssitaso > 1000,0 cm

10.2.5 Onnistunut referenssitason opetus

Parametriarvot ([SPx / FHx], [rPx / FLx], [ASP], [AEP]), joita ei voida toteuttaa uuden opetetun referenssitason yhteydessä, lasketaan uuden mittausalueen pohjalta.

10.3 Perusasetusten konfigurointi

10.3.1 Näyttöyksikön valinta

Aseta [Uni], ennen kuin parametrien [SPx / FHx], [ASP], [AEP] arvot määritetään. Näyttöyksikön muuttaminen myöhemmin saattaa sisäisen muunnoksen pyöristysvirheiden vuoksi vääristää asetettuja arvoja. ▶ Vaihda kohtaan [EF]. ▶ Valitse [Uni] ja aseta mittayksikkö. Mittayksikön valinta: [cm], [m], [Inch] ▶ Vahvista painamalla [MODE/ENTER]. ▷ Valittu yksikkö osoitetaan vihreällä LEDillä näytössä.

EFLuni

10.3.2 Näytön asettaminen

▶ Vaihda kohtaan [EF]. ▶ Valitse [diS] ja suorita asetukset. Valittavissa on 2 asetusta:[ON] = mittausarvonäyttö on aktivoituna Run-tilassa. Mittausarvon päivitys 600 ms:n välein[OFF] = mittausarvonäyttö on deaktivoituna Run-tilassa. Jotakin painiketta painamalla saadaan nykyinen mittausarvo näkyviinnäytölle 15 s ajaksi. Mittausarvon päivitys koskee vain näyttöä. Sillääi ole vaikutusta lähtöihin. ▶ Vahvista painamalla [MODE/ENTER]. LE Dit pysyvät aktiivisina myös näytön ollessa sammutettuna.

EFd, 5

10.3.3 OUT1:n konfigurointi

▶ Valitse [OU1] ja aseta kytkintoiminnot. Kytkintoiminnot:[Hno] = hystereesitoiminto / normally open (sulkeutuva)[Hnc] = hystereesitoiminto / normally closed (avautuva)[Fno] = ikkunatoiminto / normally open (sulkeutuva)[Fnc] = ikkunatoiminto / normally closed (avautuva) ▶ Vahvista painamalla [MODE/ENTER].

OU I

10.3.4 Kytkentäpisteiden asettaminen hystereesitoiminnolle OU1

▶ Valitse kohdassa [OU1] lähtötoiminto [Hno] tai [Hnc].	OU 1
▶ Vahvista painamalla [MODE/ENTER].	SP 1
▶ Valitse [SP1] ja aseta kytkentäpiste.	r-P 1
▶ Vahvista painamalla [MODE/ENTER].
▶ Valitse [rP1] ja aseta päästöpiste.
▶ Vahvista painamalla [MODE/ENTER].

10.3.5 Kytkentäpisteiden asettaminen ikkunatoiminnolle OUT1

▶ Valitse kohdassa [OU1] lähtötoiminto [Fno] tai [Fnc].	OU I
▶ Vahvista painamalla [MODE/ENTER].	SP I
▶ Valitse [FH1] ja aseta ylempi raja-arvo.	r-P I
▶ Vahvista painamalla [MODE/ENTER].
▶ Valitse [FL1] ja aseta alempi raja-arvo.
▶ Vahvista painamalla [MODE/ENTER].

10.3.6 OUT2:n konfigurointi

▶ Valitse [OU2]. ▶ Kytkintoimintojen tai analogiasignaalien asettaminen:·[Hno] = hystereesitoiminto / normally open (sulkeutuva)·[Hnc] = hystereesitoiminto / normally closed (avautuva)·[Fno] = ikkunatoiminto / normally open (sulkeutuva)·[Fnc] = ikkunatoiminto / normally closed (avautuva)·[I] = virtalähtö analoginen 4...20 mA·[U] = jännitelähtö analoginen 0...10 V ▶ Vahvista painamalla [MODE/ENTER].

OU2

10.3.7 Kytkentäpisteiden asettaminen hystereesitoiminnolle OUT2

▶ Valitse kohdassa [OU2] lähtötoiminto [Hno] tai [Hnc].	OU2
▶ Vahvista painamalla [MODE/ENTER].	SP2
▶ Valitse [SP2] ja aseta kytkentäpiste.	r-P2
▶ Vahvista painamalla [MODE/ENTER].
▶ Valitse [rP2] ja aseta päästöpiste.
▶ Vahvista painamalla [MODE/ENTER].

10.3.8 Kytkentäpisteiden asettaminen ikkunatoiminnolle OUT2

▶ Valitse kohdassa [OU2] lähtötoiminto [Fno] tai [Fnc].	OU2
▶ Vahvista painamalla [MODE/ENTER].	SP2
▶ Valitse [FH2] ja aseta ylempi raja-arvo.	r-P2
▶ Vahvista painamalla [MODE/ENTER].
▶ Valitse [FL2] ja aseta alempi raja-arvo.
▶ Vahvista painamalla [MODE/ENTER].

10.3.9 Mittausalueen (analogialähdön) skaalaus

▶ Valitse kohdassa [OU2] [I] tai [U]. ▶ Vahvista painamalla [MODE/ENTER]. ▶ Valitse [ASP] ja aseta "Analogia-alueen alkupiste". [ASP] määrittää, millä mittausarvolla lähtösignaali on 4 mA / 0 V. ▶ Vahvista painamalla [MODE/ENTER]. ▶ Valitse [AEP] ja aseta "Analogia-alueen loppupiste". [AEP] määrittää, millä mittausarvolla lähtösignaali on 20 mA / 10 V. [AEP] voidaan valita myös siten, että se on pienempi kuin [ASP]. Näin voidaan toteuttaa laskeva reuna. ▶ Vahvista painamalla [MODE/ENTER]. Minimietäisyys [ASP]:n ja [AEP]:n välillä: 10,0 cmKun minimietäisyys alittuu, näytetään virheilmoitus "SIZE".

OU2ASPAEP

10.4 Laajennetut toiminnot

10.4.1 Viiveajan asettaminen binäärilähdöille

▶ Valitse [EF]. ▶ Paina [SET] vaihtaaksesi valikkoon [EF]. ▶ Valitse parametri painikkeella [MODE/ENTER]:[drx] = päästöhidastus ▶ Aseta parametriarvo painikkeella [SET]:Asetusalue [s]: 0 / 0,1...5 s, väli 0,1 s(0 = viiveaika ei ole aktiivinen) ▶ Vahvista painamalla [MODE/ENTER].

10.4.2 Lähtöjen käyttäytymisen määrittäminen virhetilanteessa

▶ Valitse [EF]. ▶ Paina [SET] vaihtaaksesi valikkoon [EF]. ▶ Valitse [FOUx]. ▶ Aseta parametriarvo painikkeella [SET]:• [ON] = Virhetilanteessa lähtö menee päälle tai lähdössä analogiasignaali 20 mA / 10 V.• [OFF] = Virhetilanteessa lähtö menee pois päältä tai lähdössä analogiasignaali 4 mA / 0 V. ▶ Vahvista painamalla [MODE/ENTER].

10.4.3 Viiveajan asettaminen signaalin häviämisen yhteydessä

▶ Valitse [EF]. ▶ Paina [SET] vaihtaaksesi valikkoon [EF]. ▶ Valitse [dFo]. ▶ Aseta parametriarvo painikkeella [SET]: Asetusalue [s]:0,0...1,0...5,0. ▶ Vahvista painamalla [MODE/ENTER].

10.4.4 Näytteenottotaajuuden asettaminen

▶ Valitse [EF]. ▶ Paina [SET] vaihtaaksesi valikkoon [EF]. ▶ Valitse [RATE]. ▶ Paina [SET], kunnes esiasetettu näytteenottotaajuusarvo vilkkuu. ▶ Syötä arvo askelittain painikkeen [SET] yksittäispainalluksilla. ▶ Vahvista painamalla [MODE/ENTER].> ▷ Näyttöön tulee jälleen [RATE].

10.4.5 Taulukko Toistettavuus ja tarkkuus

Arvot 15 Hz näytteenottotaajuudella, ulkoinen valaistus maks. 40 klx*

Etäisyys [cm]	Toistettavuus		Tarkkuus
	valkoinen90 % remissio	harmaa18 % remissio	valkoinen90 % remissio	harmaa18 % remissio
20,0...100,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
100,0...200,0	± 0,5 cm	± 0,8 cm	± 1,5 cm	± 1,8 cm
200,0...400,0	± 1,6 cm	± 1,9 cm	± 2,5 cm	± 3,0 cm
400,0...600,0	± 2,4 cm	± 3,3 cm	± 3,5 cm	± 4,5 cm
600,0...1000,0	± 5,0 cm	—	± 6,5 cm	—

Arvot 15 Hz näytteenottotaajuudella, ulkoinen valaistus 40...100 klx*

Etäisyys [cm]	Toistettavuus		Tarkkuus
	valkoinen90 % remissio	harmaa18 % remissio	valkoinen90 % remissio	harmaa18 % remissio
20,0...200,0	± 1,4 cm	± 1,4 cm	± 2,4 cm	± 2,4 cm
200,0...400,0	± 2,5 cm	± 3,0 cm	± 3,5 cm	± 4,0 cm
400,0...600,0	± 3,1 cm	± 4,5 cm	± 4,1 cm	± 5,5 cm
600,0...1000,0	± 6,0 cm	—	± 7,0 cm	—

Arvot 1 Hz näytteenottotaajuudella, ulkoinen valaistus maks. 40 klx*

Etäisyys [cm]	Toistettavuus		Tarkkuus
	valkoinen90 % remissio	harmaa18 % remissio	valkoinen90 % remissio	harmaa18 % remissio
20,0...100,0	± 0,40 cm	± 0,45 cm	± 1,4 cm	± 1,5 cm
100,0...200,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
200,0...400,0	± 1,35 cm	± 1,4 cm	± 2,3 cm	± 2,4 cm
400,0...600,0	± 1,9 cm	± 2,1 cm	± 2,9 cm	± 3,1 cm
600,0...1000,0	± 3,7 cm	—	± 4,7 cm	—

Arvot 1 Hz näytteenottotaajuudella, ulkoinen valaistus 40...100 klx*

Etäisyys in [cm]	Toistettavuus		Tarkkuus
	valkoinen90 % remissio	harmaa18 % remissio	valkoinen90 % remissio	harmaa18 % remissio
20,0...200,0	± 1,0 cm	± 1,0 cm	± 2,0 cm	± 2,0 cm
200,0...400,0	± 1,8 cm	± 1,9 cm	± 2,8 cm	± 2,9 cm
400,0...600,0	± 2,3 cm	± 2,7 cm	± 3,3 cm	± 3,7 cm
600,0...1000,0	± 3,8 cm	—	± 4,8 cm	—

* Kytkentäetäisyys mustalla (6 % remissio) ≤ 400,0 cm.
Arvot pätevät seuraavilla ehdoilla:
- tasaiset ympäristöolosuhteet (23°C / 960 hPa)
- laite ollut jännitteellisenä vähintään 10 minuuttia

10.4.6 Keskiarvosuodattimen asettaminen

▶ Valitse [EF]. ▶ Paina [SET] vaihtaaksesi valikkoon [EF]. ▶ Valitse [mEAn] ▶ Aseta parametriarvo painikkeella [SET]:Asetusalue [s]:1...60[OFF] = keskiarvosuodatin ei aktiivinen ▶ Vahvista painamalla [MODE/ENTER].

EFmEAra

10.4.7 Tehdasasetusten palauttaminen

▶ Valitse [EF]. ▶ Paina [SET] vaihtaaksesi valikkoon [EF]. ▶ Valitse [rES] ▶ Paina [SET] ja pidä painettuna, kunnes näytöllä näkyy [----]. ▶ Vahvista painamalla [MODE/ENTER]. ▷ Laite palaa takaisin toimitustilaan. ▷ Aloitusnäyttö tulee näyttöön.

EFr-ES= = = = =

11 Käyttö

11.1 Käyttötilat

11.1.1 Run-tila

Run-tila vastaa normaalia työkäyttöä.

Syöttöjännitteen kytkemisen jälkeen laite menee Run-tilaan. Se suorittaa valvontatoimintojaan ja muodostaa lähtösignaalit asetettujen parametrien mukaisesti.

Näytöllä näkyy nykyinen pinnankorkeus (suhteessa referenssitasoon), keltaiset LEDit ilmaisevat lähtöjen tilan.

11.1.2 Näyttötila

Parametrien ja asetettujen parametriarvojen näyttö.

▶ Paina lyhyesti [MODE/ENTER].

▷ Laite siirtyy näyttötilaan. Sisäisesti se pysyy käyttötilassa. Asetetut parametriarvot voidaan lukea:
▶ Selaa parametreja painelemalla lyhyesti [MODE/ENTER].
▶ Kyseessä olevan parametriarvon näyttämiseksi paina lyhyesti [SET].
▷ 15 sekunnin kuluttua laite palaa takaisin Run-tilaan.

11.1.3 Kohteen heijastavuus

Kohteen heijastavuuden näyttö:

▶ Paina Run-tilassa [SET].

▷ Laite näyttää kohteen suuntaa-antavan heijastavuusarvon (esim. +100 vastaa valkoista kohdetta, +020 vastaa harmaata kohdetta).

11.1.4 Ohjelmointitila

Parametriarvojen asettaminen → 10.1 Parametrointi yleensä.

12 Vianhaku

Näyttö	Mahdolliset syyt	Binäärilähtö				Virtalähtö
		Hno	Hnc	Fno	Fnc	AEP< ASP	ASP< AEP
---	Aloitusnäyttö Referenssitasoa ei opetettu	OFF	Ei aktiivinen				3,5 mA
++	liikaa valoa, esim. heijastava pinta	Asetuksista riippuen FOU1 / FOU2 FOU = [ON]: Binäärilähtö päällä tai analogiasignaali = 20,5 mA / 10 V FOU = [OFF]: Binäärilähtö pois päältä tai analogiasignaali = 3,5 mA / 0 V
--	liian vähän valoa, ei ainetta
near	Pinnankorkeus < 20 cm
far	Pinnankorkeus > 999,5 cm
Errp	Uskottavuus (esim. aine liian nopea)
LoFF	Laser sammutettu
----	Alitäyttö. Pinnankorkeus alittaa opetetun referenssitason	OFF	ON	OFF	ON	20,5 mA 10 V	3,5 mA 0 V
SC1	Oikosulku kanava 1
SC2	Oikosulku kanava 2					[SC2] tai [SC] aktiivinen vain, jos OUT2 on konfiguroitu binäärilähdöksi.
SC	Oikosulku kanavat 1 & 2
Näyttö	IO-Link-prosessiarvo		IO-Link-laitteen tila *)
	Pinnankorkeus *)	Kohteen heijastavuus *)
≡≡≡	NoData	Normaalikäyttö	Toiminnan tarkistus
++		OL	Mittausalueen ylitys
--		UL
near	OL	NoData
far	UL
Errp	Viimeinen kelvollinen mittausarvo
LoFF	NoData		Laite toimii oikein
----	UL	Normaalikäyttö
SC1	IO-Link-häiriö
SC2	Normaalikäyttö		Toiminnan tarkistus
SC	IO-Link-häiriö

*) katso laitekohtainen IODD

13 Huolto, korjaus, hävittäminen

Viallisten antureiden korjauksen saa suorittaa ainoastaan niiden valmistaja.

▶ Pidä laitteen linssi puhtaana liasta.
▶ Hävitä laite käytön jälkeen ympäristöystävällisesti voimassa olevien kansallisten määräysten mukaisesti.

14 Tehdasasetukset

Toimitustilassa parametrointivalikko ei ole kokonaan näkyvissä. Vain parametriarvot [Uni], [EMP], [cEMP], [cMED] voidaan asettaa. Koko parametrointivalikkoon on mahdollista päästä käsiksi vasta referenssitason asettamisen jälkeen.

Parametri	Asetusalue	Tehdasasetus	Oma asetus
Uni	cm, m, Inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 / FH1 [cm]	20...999,5	100
rP1 / FL1 [cm]	20...999,5	80
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 / FH2 [cm]	20,0...999,5	200
rP2 / FL2 [cm]	20,0...999,5	180
ASP [cm]	20...999,5	0
AEP [cm]	20...999,5	979,5
dr1 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
dFO [s]	0...0,1...5	0,2
EMP [cm]	20,0...999,5	20,0
cMEd [cm]	20,0...999,5	—
diS	ON ; OFF	ON
rATE [Hz]	1...33	15
mEAn [s]	OFF; 1...60	OFF

Tekniset tiedot ja lisätietoja osoitteesta www.ifm.com
