NÁVOD K OBSLUZE O1D300 IFM

CE

Návod k obsluze Optický hladinový senzor

O1D300

Obsah

1 Poznámka na úvod....4

1.1 Použité symboly ....4
1.2 Použitá varovná upozornění......4

2 Bezpečnostní pokyny....4

3 Použití z hlediska určení....6

3.1 Oblast nasazení....6
3.2 Omezení oblasti nasazení 6

4 Funkce......6

4.1 Spínací funkce....6

4.1.1 Hysterezní funkce....6
4.1.2 Okénková funkce....8

4.2 Analogová funkce 9

4.2.1 Proudový výstup....9
4.2.2 Napěťový výstup....10

4.3 Vypnutí laserového paprsku 10
4.4 IO-Link 10

4.4.1 Provoz s IO-Link masterem....11
4.4.2 Rozšířené funkce....11

5 Montáž....12

5.1 Podmínky zabudování 12

5.2 Umístění 12
5.3 Montážní příslušenství....13

6 Elektrické připojení 14
7 Ovládací a signalizační prvky 15

8 Menu....16

8.1 Přehled menu 16
8.2 Vysvětlení menu 17

8.2.1 Nastavení z výroby 17
8.2.2 Hlavní menu 17
8.2.3 Rozšířené funkce....19

9 Uvedení do provozu....20
10 Nastavení parametrů 20

10.1 Obecné nastavení parametrů .....20

10.1.1 ▶ Nastavení hodnoty parametru 20
10.1.2 Změna 1. úrovně menu na úroveň 2 ......21
10.1.3 Elektronický zámek....22

10.2 Zadání referenční úrovně (přístroj při dodání)......22

10.2.1 Volný výběr výšky nádoby 22
10.2.2 vyvážení (nastavení) na prázdnou nádobu 23
10.2.3 Nastavení na referenční úroveň 24
10.2.4 Neúspěšné nastavení....25
10.2.5 Úspěšné nastavení na referenční úroveň......25

10.3 Konfigurace základního nastavení 25

10.3.1 Volba zobrazené jednotky 25
10.3.2 Nastavení zobrazení....26
10.3.3 Konfigurace OUT1....26
10.3.4 Nastavení spínacích bodů pro hysterezní funkci OUT1 ......26
10.3.5 Nastavení spínacích bodů pro okénkovou funkci OUT1 ......26
10.3.6 Konfigurace OUT2....27
10.3.7 Nastavení spínacích bodů pro hysterezní funkci OUT2 ......27
10.3.8 Nastavení spínacích bodů pro okénkovou funkci OUT2 ......27
10.3.9 Škálování měřícího rozsahu (analogový výstup)......28

10.4 Rozšířené funkce....28

10.4.1 Nastavení zpožďovací doby pro spínací výstupy ......28
10.4.2 Chování výstupů v případě chyby ......28
10.4.3 Nastavení doby zpoždění po ztrátě signálu....29
10.4.4 Nastavení měřící frekvence....29
10.4.5 Tabulka opakovatelnosti a přesnosti měření .....29
10.4.6 Nastavení střední hodnoty filtru....30
10.4.7 Resetování (vynulování) všech parametrů na nastavení z výroby ...31

11 Provoz....31

11.1 Druhy provozu....31

11.1.1 Provozní (Run) mód....31
11.1.2 Mód zobrazení 31
11.1.3 Odrazivost předmětu 31
11.1.4 Programovací mód ....31

12 Odstraňování problémů 32

13 Údržba, opravy, likvidace....33

14 Nastavení z výroby 34

1 Poznámka na úvod

1.1 Použité symboly

▶ Návod k postupu

▷ Reakce, výsledek

[...] Označení tlačítek a LED

→ Odkaz (na stránku, bod)

Důležité upozornění:

Při nedbání pokynů jsou možné chybné funkce nebo poruchy.

Informace

Dodatečná poznámka.

1.2 Použitá varovná upozornění

! VAROVÁNÍ

Nebezpečí vážného poranění osob.

Možnými následky jsou smrtelná nebo těžká, nevratná zranění.

2 Bezpečnostní pokyny

- Popsaný přístroj je určen pro integraci do systému.

• Výrobce systému je zodpovědný za bezpečnost systému.

• Výrobce systému se zavazuje provést analýzu rizik a vytvořit dokumentaci v souladu s právními a normativními požadavky, kterou poskytne provozovateli a obsluze systému. Tato dokumentace musí obsahovat všechny nezbytné informace a bezpečnostní pokyny pro provozovatele, obsluhu a servisní personál pověřený výrobcem.

• Přečtěte si tento dokument před nastavením a uvedením přístroje do provozu a uchovejte jej po celou dobu provozu.

• Produkt musí být bez omezení vhodný pro odpovídající aplikace a podmínky okolí.
• Používejte produkt pouze k účelům, pro něž je určen (→ Funkce a vlastnosti).
• Nedodržování provozních předpisů nebo technických údajů muže vést k věcným škodám a/nebo škodám na zdraví

• Výrobce nenese žádnou odpovědnost za následky nesprávné manipulace či nesprávného použití přístroje operátorem.

• Montáž, elektrické připojení, uvedení do provozu, obsluhu a údržbu přístroje musí provádět pouze autorizovaný odborný personál, vyškolený provozovatelem zařízení.

• Chraňte přístroje a kabely před poškozením.

! VAROVÁNÍ

Viditelné laserové světlo; Laserová ochranná třída 2.

Použití jiných obslužných zařízení nebo nastavení může vést k nebezpečnému způsobu vyzařování. Je možné poškození sítnice.

▶ Nenahlížejte do laserového paprsku!

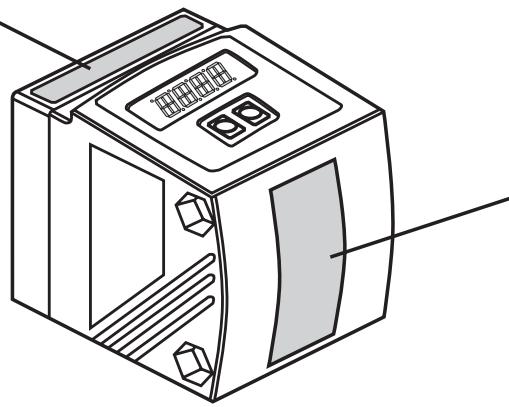

▶ Přiložené nálepky (varovné pokyny laseru) umístěte v bezprostřední blízkosti přístroje.
▶ Respektujte upozorňovací a varovné pokyny na výrobním štítku.
▶ Použijte přiložený štítek pro napájecí kabel.
▶ Odpovídá EN/IEC 60825-1 : 2007 a EN/IEC 60825-1 : 2014
Vyhovuje regulaci 21 CFR 1040.10 s výjimkou shody s normou IEC 60825-1 Ed. 3, jak je popsáno v Laser Notice No. 56 ze dne 8. května 2019.

Štítek pro napájecí kabel

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO EXTINGUISH LASER BEAM

D-45128 Essen

Výrobní štítek

AVOID EXPOSURE

LASER LIGHT EMITTED

FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO BEAM

NE PAS REGARDER LE FAISCEAU

POWER / PUISSANCE max. ≤ 4,0 mW

λ = 650 nm

PULSE/ IMPULSION ≤ 1,3 ns

CLASS 2 LASER PRODUCT APPAREIL LASER DE CLASS 2

21 CFR PART 1040 IEC 60825-1:2014

3 Použití z hlediska určení

Přístroj plynule (opticky) detekuje hladinu v nádobě a vytváří výstupní signály podle nastavených parametrů.

3.1 Oblast nasazení

• Optický hladinový senzor zjišťuje média v měřícím rozsahu 20.0...1000.0 cm. Ta jsou zobrazena ve vztahu k předem definované referenční úrovni.
• Přístroj je opatřen potlačením pozadí > 10...100 m.
• Mohou být vytvářeny 2 výstupní signály v závislosti na funkčním módu.

Vzdálenost mezi senzorem a pozadím musí být omezena ze strany zákazníka do max. 100 m. Jinak může být naměřená hodnota nejednoznačná. → 5.1 Montážní podmínky

3.2 Omezení oblasti nasazení

• Přístroj je vhodný pro granuláty, sypké materiály a kalné kapaliny.
• Prach a pára může mít vliv na kvalitu měření.
• Přístroj není vhodný pro oleje a čiré kapaliny.

4 Funkce

4.1 Spínací funkce

4.1.1 Hysterezní funkce

Výstupy změní svůj spínací stav, když je hodnota nad nebo pod nastavenou spínací mezí. Vzdálenost mezi spínacím a zpětným spínacím bodem je hystereze. Hystereze drží spínací stav výstupu stabilní, jestliže měřená hodnota kolísá kolem spínací vzdálenosti.

Oba výstupy (OUT1 a OUT2) je možné nastavit jako hysterezní funkci ( → 10.3.3 a → 10.3.6).

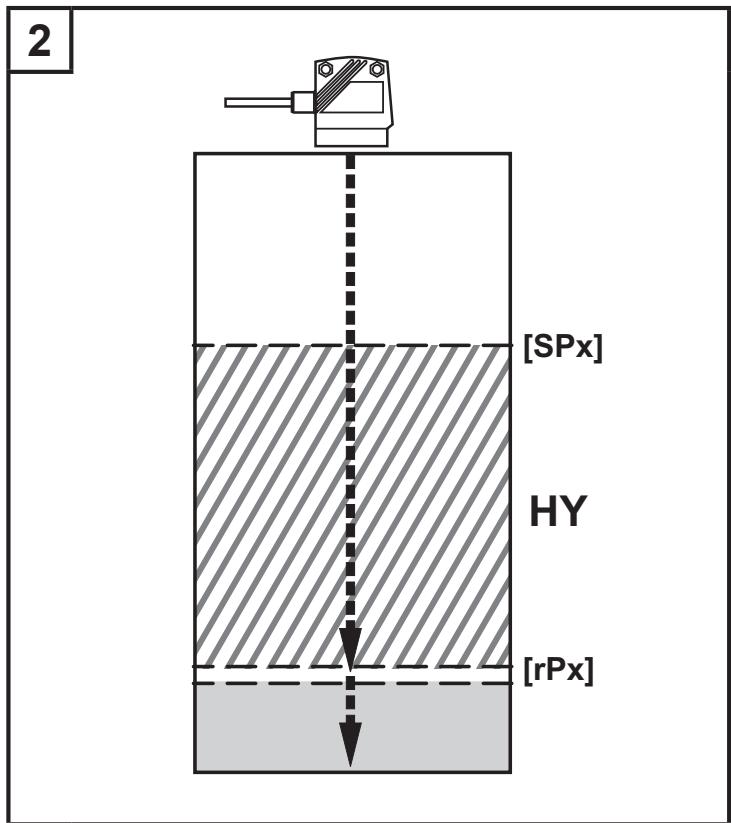

Příklad Hno

1. Při výstupní funkci [Hno] sepne výstup, když je požadovaná hodnota [SPx] překročena vlivem stoupající hladiny.
2. Jestliže úroveň hladiny opět klesne, pak bude výstup rozpojen jakmile klesne úroveň hladiny pod zpětný spínací bod [rPx]. Zpětný spínací bod [rPx] je pod spínacím bodem [SPx].

[SPx] = spínací bod; [rSPx] = zpětný spínací bod; HY = Hystereze

Když byla zvolena výstupní funkce [Hnc] jsou spínací a zpětný spínací bod zaměněny. Výstup rozpojí při stoupající úrovni hladiny. Jestliže úroveň hladiny opět klesne pod [rPx], pak dojde k zapnutí výstupu.

Spínací stav výstupů

Výstupní funkce	Úroveň hladiny (L)	Stav výstupu
[Hno]	L > [SPx]	Uzavřen
	L < [rPx]	Otevřen
[Hnc]	L > [SPx]	Otevřen
	L < [rPx]	Uzavřen

4.1.2 Okénková funkce

Okénková funkce dovoluje hlídání definovaného správného rozsahu. Oba výstupy (OUT1 a OUT2) je možné nastavit jako okénkovou funkci (→ 10.3.3 a → 10.3.6).

Sepne, jestliže je médium rozpoznáno

Je-li měřená hodnota mezi dolní mezní hodnotou [FLx] a horní mezní hodnotou [FHx], výstup je uzavřen (jestliže [OUx] = [Fno]).

FE = Okénko; HY = Hystereze*; [FHx] = horní mezní hodnota ; [FLx] = dolní mezní hodnota

Rozpojí, jestliže je médium rozpoznáno

Je-li měřená hodnota mezi dolní mezní hodnotou [FLx] a horní mezní hodnotou [FHx], výstup je otevřen (jestliže [OUx] = [Fnc]).

FE = Okénko; HY = Hystereze*; [FHx] = horní mezní hodnota ; [FLx] = dolní mezní hodnota

* Spínací hystereze je nastavena pro každou mezní hodnotu. Tu není možné konfigurovat, ale závisí na vzdálenosti a měřící frekvenci.

Spínací stav výstupů

Výstupní funkce	Úroveň hladiny (L)	Stav výstupu
[Fno]	L < [FHx]	Uzavřen
	L > [FLx]
	[FHx] < L < [FLx]	Otevřen
[Fnc]	L < [FHx]	Otevřen
	L > [FLx]
	[FHx] < L < [FLx]	Uzavřen

Obě okénkové mezní hodnoty ([FHx] a [FLx]) pracují se spínací hysterezí.
→ 4.1.1 Hysterezní funkce / příklad pro výstupní funkci [Hno]

4.2 Analogová funkce

Analogový signál, který je proporcionální vzdálenosti, může být přiveden na výstup 2 (OUT2) → 10.3.9 Škálování měřícího rozsahu (analogový výstup).

4.2.1 Proudový výstup

MEW = koncová hodnota měřícího rozsahu
V nastaveném měřícím rozsahu leží výstupní signál mezi 4 a 20 mA.
Dále jsou signalizovány poruchy: → 12 Odstraňování problémů.

4.2.2 Napět'ový výstup

MEW = koncová hodnota měřícího rozsahu
V nastaveném měřícím rozsahu leží výstupní signál mezi 0 a 10 V.

4.3 Vypnutí laserového paprsku

Z bezpečnostních důvodů nebo kvůli údržbě lze dočasně vypnout laserový paprsek pomocí vstupu na pinu 5.

Vstupní signál na pinu 5	Laser
Nízký / neobsazeno	On
High	Off:

4.4 IO-Link

Senzor je vybaven komunikačním rozhraním IO-Link, což umožňuje přímý přístup k procesním a diagnostickým datům. Kromě toho je možné nastavit parametry přístroje během provozu. Provoz senzoru přes IO-Link rozhraní vyžaduje IO-Link master.

Pomocí PC, vhodného softwaru IO-Link a IO-Link adaptérového kabelu je možná komunikace když systém není v provozu.

IODD nezbytné pro konfiguraci přístroje, podrobné informace o struktuře procesních dat, diagnostické informace, adresy parametrů a nezbytnou informaci o požadovaném IO-Link hardwaru a softwaru můžete nalézt na www.ifm.com.

4.4.1 Provoz s IO-Link masterem

Senzor je kompatibilní s portem typu A IO-Link masteru.

Pro provoz s portem typu B IO-Link masteru dodržujte následující:

Senzor standardně není kompatibilní s portem typu B masteru. Pin 2 (OU2) a pin 5 (IN1) se používají pro funkce specifické pro výrobce. To znamená, že hlavní napájecí napětí senzoru a dodatečné napětí (port typu B masteru na pinech 2/5) nejsou elektricky izolovány.

Pomocí následujícího nastavení lze přístroj použít s portem typu B masteru:

• Zapojení senzoru a IO-Link masteru pomocí 3 vodičů: Připojte piny senzoru 1, 3 a 4 k IO-Link masteru (nepřipojujte piny 2 a 5).
• Zapojení senzoru a IO-Link masteru pomocí 4 vodičů: Odpojte pin 2 (OU2) přes IO-Link (nastavení OU2 = "off") a připojte piny senzoru 1, 2, 3 a 4 k IO-Link masteru (nezapojujte pin 5).

4.4.2 Rozšířené funkce

Prostřednictvím IO-Link jsou dostupná rozšířená data.

Odrazivost předmětu se zobrazuje na displeji a procesní data (PDV) pomocí IO-Link.

Odrazivost předmětu lze použít např. pro detekci znečištění senzoru.

5 Montáž

5.1 Podmínky zabudování

▶ Přístroj namontujte tak, aby se médium, které má být detekováno, nacházelo v měřeném rozsahu 20.0...1000.0 cm.

Jednoznačný rozsah senzoru je stanoven na 100 m. Hladiny v rozmezí > 10...100 m budou potlačeny.

Reflektující plochy v přímém průběhu paprsku senzoru - a také v rozsahu ▷ 100 m - musí být ze strany zákazníka odstraněny. Jinak může být naměřená hodnota nejednoznačná.

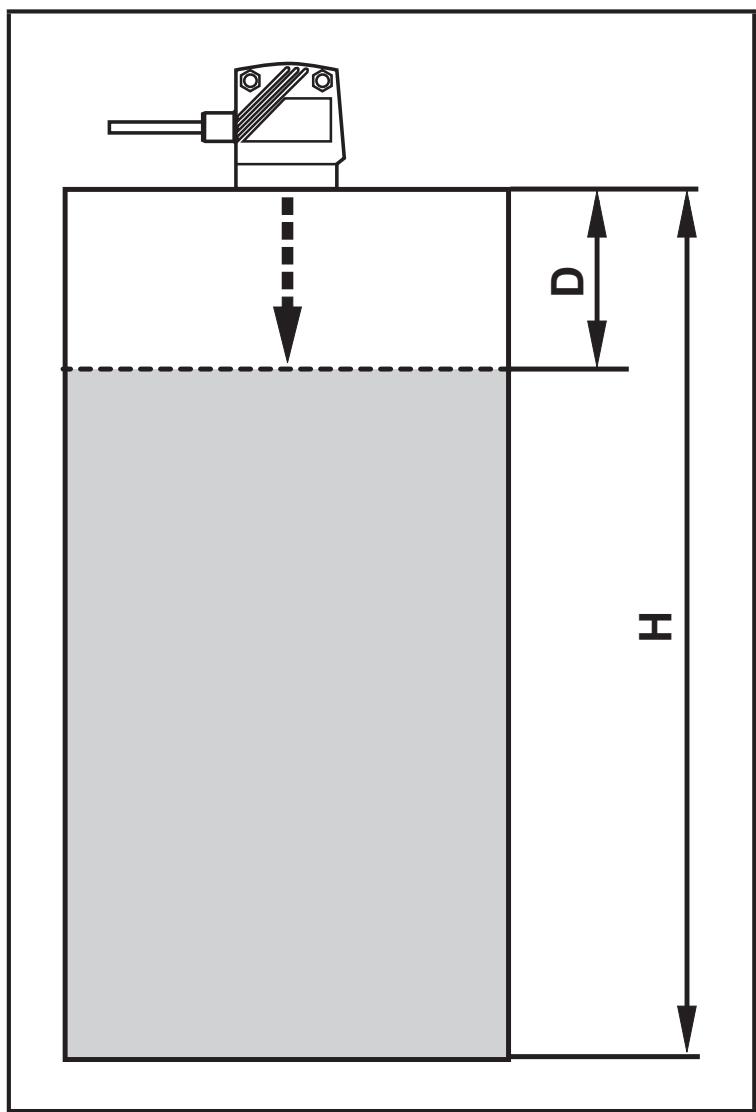

5.2 Umístění

▶ Instalujte senzor tak, aby vzdálenost (D) mezi nejvyšší možnou úrovní hladiny a čelní optikou senzoru byla minimálně 20.0 cm.
▶ Maximální měřící vzdálenost (H) mezi čelní optikou senzoru a dnem nádoby nebo přednastavených 10 m (max. měřící rozsah). Referenční výšku delší vzdálenosti nelze nastavit.

D = min. měřící vzdálenost / mrtvá zóna

H = max. měřící vzdálenost

5.3 Montážní příslušenství

Přístroj je dodán bez montážního příslušenství.

Příklady montážního příslušenství	Číslo výrobku
Ochranný kryt (Krycí okénko) O1D	E21133
Montážní sada E2D101 + E20938 + E20951	E21079
Montážní sada O1D, O2D (pro tyčový profil ∅ 12 mm)	E2D101
Tyčový profil přímý ∅ 12 mm / M10	E20938
Montážní sada O1D, O2D (pro tyčový profil ∅ 14 mm)	E2D111
Tyčový profil přímý ∅ 14 mm / M12	E20939
Montážní jednotka a jednotka pro jemné nastavení laserových přístrojů O1D (pro kruhový profil nebo plochu; v závislosti na svíracím válečku)	E1D100

Příklad montáže:

1: Montážní sada pro svorkové válce, tyčový profil ∅ 12 mm Číslo výrobku E2D101

2: Tyčový profil přímý ∅ 12 mm / M10 Číslo výrobku E20938

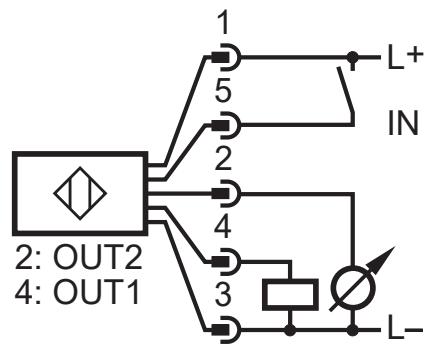

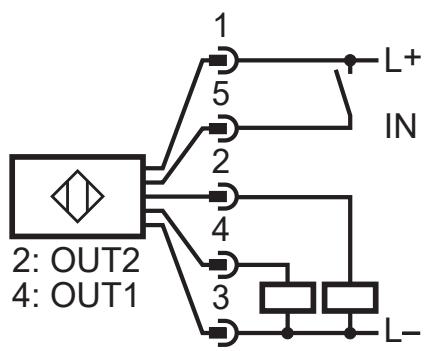

6 Elektrické připojení

Přístroj může být instalován pouze odborným pracovníkem elektrotechnického oboru.

▶ Řid'te se národními a mezinárodními předpisy pro zřizování elektrotechnických zařízení.
▶ Elektrické napájení podle EN50178, SELV, PELV.

▶ Uved'te zařízení do stavu bez napětí.
▶ Přístroj připojte následovně:

Barvy vodičů u kabelových zásuvek ifm:

1 = BN (hnědá), 2 = WH (bílá), 3 = BU (modrá), 4 = BK (černá), 5 = GR (šedá).

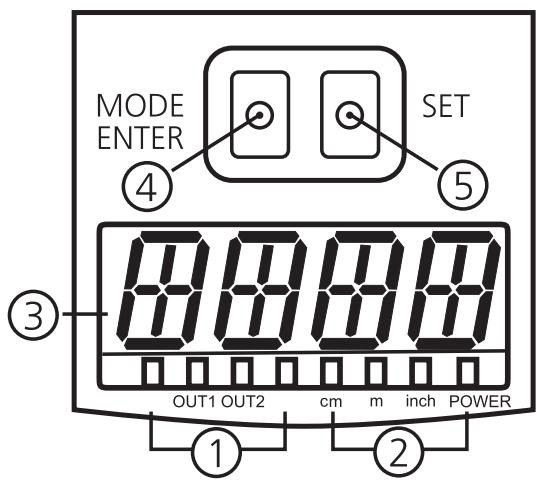

7 Ovládací a signalizační prvky

1: 4 x LED žlutá (dvě neobsazeny)	Signalizace spínacího stavu; svítí, když je příslušný výstup propojen.
2: 4 x LED zelená	Svítící LED = zapnuto; nastavena zobrazená jednotka (cm, m, inch).
3: 4-místný alfanumerický displej	Zobrazení naměřené vzdálenosti, parametrů a hodnot parametrů.
4: Programovací tlačítko [MODE/ENTER]	Nastavení parametrů a potvrzení hodnot parametrů
5: Programovací tlačítko [SET]	Nastavení hodnot parametrů (spojitě trvalým stlačením; krokově jednotlivými stlačeními).

8 Menu

8.1 Přehled menu

8.2 Vysvětlení menu

Nastavení z výroby se nachází na konci návodu (→ 14 Nastavení z výroby).

8.2.1 Nastavení z výroby

Urvi	Nastavení zobrazené jednotky Volba jednotky měření pro [SP1 / FH1], [SP2 / FH2], [ASP], [AEP]Možnosti: [cm] [m] [inch] → 10.3.1 Volba zobrazené jednotky
EMP	Volný výběr výšky nádoby Jestliže je známa výška nádoby, pak může být zadána bez namontování přístroje. Zadaná vzdálenost slouží jako referenční úroveň. Může být zvolena vzdálenost mezi 20,0...999.5 cm. → 10.2.1 Volný výběr výšky nádoby
cEMP	Vyvážení (nastavení) na prázdnou nádobu Dno prázdné nádoby může být nastaveno jako referenční úroveň. → 10.2.2 vyvážení (nastavení) na prázdnou nádobu
cMED	Nastavení referenční úrovněAktuální úroveň hladiny částečně naplněné nádoby lze zadat jako číselnou hodnotu. Na základě těchto údajů se vypočítá budoucí referenční úroveň. → 10.2.3 Nastavení na referenční úroveň

8.2.2 Hlavní menu

OU 1	Konfigurace výstupu 1 Nastavitelné jsou 4 spínací funkce:[Hno], [Hnc], [Fno], [Fnc] → 10.3.3 Konfigurace OUT1
SP 1FH 1	Spínací bod pro okénkovou a hysterezní funkci OUT1 Hysterezní funkce Horní mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav (médium blíže / dále než je nastavená vzdálenost).• [SP1] je spínacím bodem, jestliže [OU1] = [Hno]• [SP1] je zpětným spínacím bodem, jestliže [OU1] = [Hnc]. → 10.3.4 Nastavení spínacích bodů pro hysterezní funkci OUT1 Okénková funkce[FH1] je horní mezní hodnota při níž výstup, v okénkové funkci, změní svůj spínací stav, jestliže [OU1] = [Fno] nebo [Fnc]. → 10.3.5 Nastavení spínacích bodů pro okénkovou funkci OUT1
rP1FL1	Zpětný spínací bod pro okénkovou a hysterezní funkci OUT1[rP1 / FL1] musí být nastaven odděleně od [SP1 / FH1]. [rP1 / FL1] < [SP1 / FH1] Hysterezní funkce Spodní mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav (médium blíže / dále než je nastavená vzdálenost).• [rP1] je zpětným spínacím bodem, jestliže [OU1] = [Hno].• [rP1] je spínacím bodem, jestliže [OU1] = [Hnc]. → 10.3.4 Nastavení spínacích bodů pro hysterezní funkci OUT1 Okénková funkce[FL1] je spodní mezní hodnota při níž výstup, v okénkové funkci, změní svůj spínací stav, jestliže [OU1] = [Fno] nebo [Fnc]. → 10.3.5 Nastavení spínacích bodů pro okénkovou funkci OUT1
OU2	Konfigurace výstupu 2 Nastavitelné jsou 4 spínací funkce a 2 analogové signály:[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.3.6 Konfigurace OUT2
SP2FH2	Spínací bod pro okénkovou a hysterezní funkci OUT2 Hysterezní funkce Horní mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav (médium blíže / dále než je nastavená vzdálenost).• [SP2] je spínacím bodem, jestliže [OU2] = [Hno].• [SP2] je zpětným spínacím bodem, jestliže [OU2] = [Hnc]. → 10.3.7 Nastavení spínacích bodů pro hysterezní funkci OUT2 Okénková funkce[FH2] je horní mezní hodnota při níž výstup, v okénkové funkci, změní svůj spínací stav, jestliže [OU2] = [Fno] nebo [Fnc]. → 10.3.8 Nastavení spínacích bodů pro okénkovou funkci OUT2
rP2FL2	Zpětný spínací bod pro okénkovou a hysterezní funkci OUT2[rP2 / FL2] musí být nastaven odděleně od [SP2 / FH2]. [rP2 / FL2] < [SP2 / FH2] Hysterezní funkce Spodní mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav (médium blíže / dále než je nastavená vzdálenost).• [rP2] je zpětným spínacím bodem, jestliže [OU2] = [Hno].• [rP2] je spínacím bodem, jestliže [OU2] = [Hnc]. → 10.3.7 Nastavení spínacích bodů pro hysterezní funkci OUT2 Okénková funkce[FL2] je spodní mezní hodnota při níž výstup, v okénkové funkci, změní svůj spínací stav, jestliže [OU2] = [Fno] nebo [Fnc]. → 10.3.8 Nastavení spínacích bodů pro okénkovou funkci OUT2
ASP	Analogový počáteční bodMěřená hodnota, při níž je indikována hodnota 4 mA / 0 V. [ASP] je aktivní pouze tehdy, když, [OU2] = [I] nebo [U]. → 10.3.9 Škálování měřícího rozsahu (analogový výstup)
AEP	Analogový koncový bodMěřená hodnota, při níž je indikována hodnota 20 mA / 10 V. [AEP] je aktivní pouze tehdy, když [OU2] = [I] nebo [U]. → 9.3.11 Škálování měřícího rozsahu (analogový výstup)

8.2.3 Rozšířené funkce

EF	Rozšířené funkce Stlačení [SET] otevře pod-menu "Rozšířené funkce". → 10.4 Rozšířené funkce
dr-1dr-2	Zpožďovací doba spínacích výstupů[drx] = Zpoždění při vypnutí. Výstup změní svůj spínací stav teprve po uplynutí zpoždění. Jestliže po uplynutí zpožďovací doby spínací jev již dále netrvá, nezmění se spínací stav výstupu. → 10.4.1 Nastavení zpožďovací doby pro spínací výstupy
FOU1FOU2	Chybová odpověď pro spínací výstupy Pomocí [FOUx] může být definováno chování [OUx] v případě interní chyby. [FOUx] = [ON] Spínací výstup je propojen nebo je indikována analogová hodnota 20 mA / 10 V. [FOUx] = [OFF] Spínací výstup je rozpojen nebo je indikována analogová hodnota 4 mA / 0 V. → 10.4.2 Chování výstupů v případě chyby
dF0	Časová prodleva (zpoždění) po ztrátě signáluČasové zpoždění 0...5 s může být nastaveno pro spínací chování OUT1 a OUT2. Na krátkou dobu tak mohou být potlačeny chybové stavy. Při [0] není doba zpoždění aktivní. → 10.4.3 Nastavení doby zpoždění po ztrátě signálu
d,5	Nastavení zobrazení Volitelná jsou 2 nastavení: [ON], [OFF]. → 10.3.2 Nastavení zobrazení
r-ATE	Nastavení měřící frekvenceMěřící frekvence udává maximální dobu trvání, nejpozději po níž bude k dispozici nový naměřený výsledek a výstupy budou aktualizovány. → 10.4.4 Nastavení měřící frekvence
mEAr7	Nastavení střední hodnoty filtru Filtr střední hodnoty potlačuje výkyvy hladin během stanoveného časového úseku. Výsledky měření během tohoto časového úseku jsou zprůměrovány a ovlivňují spínací stav odpovídajícím způsobem. Pak začne nové průměrování. Nastavovací rozsah je [OFF] nebo 1...60 s. → 10.4.6 Nastavení střední hodnoty filtru
r-ES	Obnovení nastavení z výroby→ 10.4.7 Resetování (vynulování) všech parametrů na nastavení z výroby

9 Uvedení do provozu

▶ Po instalaci elektrického připojení a nastavení parametrů prověřte, zda přístroj funguje správně.

▷ Při správném uvedení do provozu bude zobrazena vzdálenost k úrovni hladiny. → 10.2 Zadání referenční úrovně (přístroj při dodání).

Životnost laserové diody: 50 000 hodin.

10 Nastavení parametrů

Během nastavování parametrů zůstává přístroj v pracovním provozu. Provádí dále své hlídací funkce se stávajícími parametry dokud není nastavení parametrů dokončeno.

Po dodání musí být nejprve nastavena referenční úroveň, jinak není přístroj funkční. → 10.2 Zadání referenční úrovně (přístroj při dodání)

Parametry lze také nastavit pomocí rozhraní IO-Link → 4.4 IO-Link.

10.1 Obecné nastavení parametrů

10.1.1 ▶ Nastavení hodnoty parametru

Nastavte jednotku zobrazení [Uni] dříve než budou stanoveny hodnoty parametrů. V případě dodatečných změn zobrazené jednotky mohou chyby zaokrouhlení při vnitřním přepočítávání zfalšovat nastavené hodnoty → 10.3.1 Volba zobrazené jednotky.

1	Výběr parametru ▶ Stiskněte [MODE/ENTER] dokud se nezobrazí požadovaný parametr.	➔
2	▶ Nastavení hodnoty parametru ▶ Stlačte [Set] a přidržte je stlačené. ▷ Po dobu 5 s se blikavě zobrazí aktuální hodnota parametru. ▶ Zvýšení nastavené hodnoty - krokově jednotlivými stlačeními nebo spojitě trvalým stlačením.	➔
	Snížení hodnoty: Nechte zobrazení běžet až k maximální nastavovací hodnotě. Pak začne průběh opět od minimální nastavovací hodnoty.
3	Potvrzení hodnoty parametru ▶ Krátce stlačte [MODE/ENTER]▷ Parametr bude opět zobrazen; nová hodnota parametru je účinná.	➔	SP I
4	Nastavení dalších parametrů ▶ Začněte opět krokem 1.
5	Ukončení nastavení parametrů ▶ Vyčkejte 15 s nebo stlačte [MODE/ENTER]. ▷ Objeví se aktuální měřená hodnota.

10.1.2 Změna 1. úrovně menu na úroveň 2

▶ Opakovaně stlačte [MODE/ENTER] dokud se nezobrazí [EF].	➔
▶ Krátce stlačte [SET]. ▷ Zobrazí se první parametr podmenu (zde: [dr1]).	➔

10.1.3 Elektronický zámek

Aby bylo zabráněno neúmyslným chybným zadáním je možno přístroj elektronicky uzamknout. Při dodání není přístroj uzamčen.

Uzamčení ▶ Ujistěte se, že se přístroj nachází v normálním pracovním módu. ▶ Přidržte stlačené [MODE/ENTER] + [SET] dokud se nezobrazí [Loc]. ▷ Přístroj je uzamčen.
[Loc] se krátkodobě zobrazí při pokusu o změnu hodnot parametru na uzamčeném přístroji během provozu.
Odemčení ▶ Přidržte stlačené [MODE/ENTER] + [SET] dokud se nezobrazí [uLoc]. ▷ Přístroj je odemčen.

Timeout (časová prodleva)

Pokud nebude během nastavovacího postupu po dobu 15 s stlačeno žádné tlačítko, přejde přístroj s nezměněnými hodnotami zpět do provozního módu.

10.2 Zadání referenční úrovně (přístroj při dodání)

Ve stavu při dodání není přístroj připraven k provozu. Nejdříve musí být nastavena referenční úroveň. Úplné menu pro nastavení parametrů je přístupné teprve po provedení tohoto kroku.

Existují tři různé způsoby, jak definovat referenční úroveň.

10.2.1 Volný výběr výšky nádoby

Jestliže je výška nádoby (vzdálenost mezi čelní optikou O1D ke dnu nádoby) známa, pak může být zadána aniž by byl přístroj namontován. Zadaná vzdálenost slouží jako referenční úroveň.

1	▶ Přived’te provozní napětí. ▷ Objeví se počáteční signalizace.
2	▶ Stlačte [MODE/ENTER] dokud se nezobrazí [EMP].
3	▶ Stlačte [SET] a přidržte jej stlačené, dokud bliká nastavená hodnota. ▶ Po 5ti s může být nastavovaná hodnota zvyšována krokově - jednotlivým stlačením nebo spojitě - trvalým stiskem tlačítka.
	Hodnota bude trvale zvyšována. Pro snížení hodnoty: Nechte zobrazení běžet až k maximální nastavovací hodnotě. Pak začne průběh opět od minimální nastavovací hodnoty.
4	▶ Potvrďte tlačítkem [Mode/Enter].

10.2.2 vyvážení (nastavení) na prázdnou nádobu

Dno prázdné nádoby může být nastaveno jako referenční úroveň.

1	▶ Přived’te provozní napětí. ▷ Objeví se počáteční signalizace.
2	▶ Opakovaně stlačte [MODE/ENTER], dokud se nezobrazí [cEMP].
3	▶ Stlačte [SET] a přidržte je stlačené, dokud [cEMP] bliká.
4	> Po 5ti s se zobrazí [WAIT], zatímco je prováděno měření. ▷ [donE] ukazuje, že nově nastavovaná hodnota byla uložena. Jestliže nastavení nebylo úspěšné, tak se krátkodobě zobrazí příčina a poté bude zobrazeno [FAIL]. Nový referenční bod byl odmítnut.

10.2.3 Nastavení na referenční úroveň

Aktuální úroveň hladiny částečně naplněné nádoby lze zadat jako číselnou hodnotu. Na základě toho se vypočítá referenční úroveň.

1	▶ Přived'te provozní napětí. ▷ Objeví se počáteční signalizace.
2	▶ Stlačte [MODE/ENTER], dokud se nezobrazí [cMEd]
3	▶ Stlačte [SET] a přidržte jej stlačené, dokud displej bliká. ▶ Po 5ti s může být nastavovaná hodnota zvyšována krokově - jednotlivým stlačením nebo spojitě - trvalým stiskem tlačítka.
	Hodnota bude trvale zvyšována. Pro snížení hodnoty: Nechte zobrazení běžet až k maximální nastavovací hodnotě. Pak začne průběh opět od minimální nastavovací hodnoty.
4	▶ Potvrďte tlačítkem [MODE/ENTER]. ▷ Zatímco je prováděno měření, zobrazí se [WAIT]. ▷ [donE] ukazuje, že nově nastavovaná hodnota byla uložena. Jestliže nastavení nebylo úspěšné, tak se krátkodobě zobrazí příčina a poté bude zobrazeno [FAIL]. Nový referenční bod byl odmítnut.

10.2.4 Neúspěšné nastavení

V případě neúspěšného nastavení je krátkodobě zobrazena příčina ([++], [- -], [nEAr], [Far], [bAd], [dEEP]), pak [FAIL]. Nový referenční bod byl odmítnut.

Zobrazení/ signalizace	Možné příčiny
[++]	příliš hodně světla, např. zrcadlící povrch, plocha
[- -]	příliš málo světla, žádné médium
[nEAr]	Úroveň hladiny je pod min. měřící vzdáleností < 20,0 cm
[FAr]	Úroveň hladiny překračuje max. měřící vzdálenost > 1000.0 cm
[bAd]	Měření je příliš rušeno
[dEEP]	Referenční úroveň > 1000.0 cm

10.2.5 Úspěšné nastavení na referenční úroveň

Hodnoty parametrů ([SPx / FHx], [rPx / FLx], [ASP], [AEP]), které nejsou možné s nově stanovenou referenční úrovní jsou přepočítávány na základě nově dostupného měřícího rozsahu.

10.3 Konfigurace základního nastavení

10.3.1 Volba zobrazené jednotky

Nastavte [Uni] dříve než budou stanoveny hodnoty parametrů [SPx / FHx], [ASP] a [AEP]. V případě dodatečných změn zobrazené jednotky mohou chyby zaokrouhlení při vnitřním přepočítávání zfalšovat nastavené hodnoty. ▶ Změna na [EF]. ▶ Zvolte [Uni] a stanovte rozměrovou jednotku. Volba rozměrové jednotky: [cm], [m], [inch] ▶ Potvrďte stlačením [MODE/ENTER]. ▷ Zvolená jednotka bude zobrazena na displeji zelenou LED.

EFLrvi

10.3.2 Nastavení zobrazení

▶ Změna na [EF]. ▶ Zvolte [diS] ] a provedte nastavení. Volitelná jsou 2 nastavení:[ON] = Zobrazení měřených hodnot je v provozním (Run) módu aktivováno. Aktualizace měřených hodnot každých 600 ms. [OFF] = Zobrazení měřených hodnot je v provozním (Run) módu vypnuto. Stlačením jednoho tlačítka bude po dobu 15 s zobrazena aktuální měřená hodnota. Aktualizace naměřených hodnot se týká pouze zobrazení. Nemá vliv na výstupy. ▶ Potvrďte stlačením [MODE/ENTER]. LED zůstanou aktivní i při vypnutém zobrazení.

EFd, 5

10.3.3 Konfigurace OUT1

▶ Zvolte [OU1] a nastavte spínací funkce. Spínací funkce:[Hno] = Hysterezní funkce / spínač[Hnc] = Hysterezní funkce / rozpínač[Fno] = Okénková funkce / spínač[Fnc] = Okénková funkce / rozpínač ▶ Potvrd’te stlačením [MODE/ENTER].

OU I

10.3.4 Nastavení spínacích bodů pro hysterezní funkci OUT1

▶ V [OU1] zvolte výstupní funkci [Hno] nebo [Hnc]. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [SP1] a nastavte spínací bod. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [rP1] a nastavte zpětný spínací bod. ▶ Potvrd'te tlačítkem [MODE/ENTER].

OU I SP I r-P I

10.3.5 Nastavení spínacích bodů pro okénkovou funkci OUT1

▶ Pro [OU1] zvolte výstupní funkci [Fno] nebo [Fnc]. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [FH1] a nastavte horní mezní hodnotu. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [FL1] a nastavte dolní mezní hodnotu. ▶ Potvrd'te tlačítkem [MODE/ENTER].

OU IFH IFL I

10.3.6 Konfigurace OUT2

▶ Zvolte [OU2]. ▶ Nastavte spínací funkce nebo analogové signály:[Hno] = Hysterezní funkce / spínač[Hnc] = Hysterezní funkce / rozpínač[Fno] = Okénková funkce / spínač[Fnc] = Okénková funkce / rozpínač[I] = Proudový výstup analogový 4...20 mA[U] = Napěťový výstup analogový 0...10 V ▶ Potvrd’te stlačením [MODE/ENTER].

OU2

10.3.7 Nastavení spínacích bodů pro hysterezní funkci OUT2

▶ Pro [OU2] zvolte výstupní funkci [Hno] nebo [Hnc]. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [SP2] a nastavte spínací bod. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [rP2] a nastavte zpětný spínací bod. ▶ Potvrd'te tlačítkem [MODE/ENTER].

OU2SP2r-P2

10.3.8 Nastavení spínacích bodů pro okénkovou funkci OUT2

▶ Pro [OU2] zvolte výstupní funkci [Fno] nebo [Fnc]. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [FH2] a nastavte horní mezní hodnotu. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [FL2] a nastavte dolní mezní hodnotu. ▶ Potvrd'te tlačítkem [MODE/ENTER].

OU2FH2FL2

10.3.9 Škálování měřícího rozsahu (analogový výstup)

▶ V [OU2] zvolte [I] nebo [U]. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [ASP] a nastavte "Analogový počáteční bod". Pomocí [ASP] stanovte, při které naměřené hodnotě bude mít výstupní signál hodnotu 4 mA / 0 V. ▶ Potvrd'te stlačením [MODE/ENTER]. ▶ Zvolte [AEP] a nastavte "Analogový koncový bod". Pomocí [AEP] stanovte, při které naměřené hodnotě bude mít výstupní signál hodnotu 20 mA / 10 V. [AEP] může být zvolen také tak, že bude ležet před bodem [ASP]. Tím je možné realizovat sestupnou hranu. ▶ Potvrd'te tlačítkem [MODE/ENTER]. Minimální vzdálenost mezi [ASP] a [AEP]: 10.0 cm. Při nedosažení minimální vzdálenosti se objeví chybové hlášení "SIZE".

OU2ASPAEP

10.4 Rozšířené funkce

10.4.1 Nastavení zpožd'ovací doby pro spínací výstupy

▶ Zvolte [EF]. ▶ Stlačte [SET] pro změnu menu na [EF]. ▶ Zvolte parametry pomocí [MODE/ENTER]:[drx] = Zpoždění při vypnutí. ▶ Nastavení hodnoty parametru pomocí [SET]:▶ Nastavovací rozsah [s]: 0 / 0.1...5 s v krocích o 0.1 s(0 = doba zpoždění není aktivní) ▶ Potvrd’te tlačítkem [MODE/ENTER].

EFdr-1dr-2

10.4.2 Chování výstupů v případě chyby

▶ Zvolte [EF]. ▶ Stlačte [SET] pro změnu menu na [EF]. ▶ Zvolte [FOUx]. ▶ Nastavení hodnoty parametru pomocí [SET]:• [ON] = výstup spíná v případě poruchy nebo analogové hodnoty 20 mA / 10 V.• [OFF] = výstup přepne zpět v případě poruchy nebo analogové hodnoty 4 mA / 0 V. ▶ Potvrd’te tlačítkem [MODE/ENTER].

EFFOU1FOU2

10.4.3 Nastavení doby zpoždění po ztrátě signálu

▶ Zvolte [EF]. ▶ Stlačte [SET] pro změnu menu na [EF]. ▶ Zvolte [dFo]. ▶ Nastavení hodnoty parametru pomocí [SET]:Nastavovací rozsah [s]: 0.0...1.0...5.0. ▶ Potvrd’te stlačením [MODE/ENTER].

EFdFo

10.4.4 Nastavení měřící frekvence

▶ Zvolte [EF]. ▶ Stlačte [SET] pro změnu menu na [EF]. ▶ Zvolte [RATE]. ▶ Stlačte [SET] dokud nezačne přednastavená hodnota měřící frekvence blikat. ▶ Zadejte hodnotu krokově jednotlivými stlačeními tlačítka [SET]. ▶ Potvrd'te stlačením [MODE/ENTER].> [RATE] bude znovu zobrazeno.

EFr-ATE

10.4.5 Tabulka opakovatelnosti a přesnosti měření

Hodnoty pro měřící frekvenci 15 Hz, max. rušivé světlo 40 klx*

Vzdálenost v [cm]	Opakovatelnost měření		Přesnost
	bílá90 % remise	šedá18 % remise	bílá90 % remise	šedá18 % remise
20,0...100,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
100,0...200,0	± 0,5 cm	± 0,8 cm	± 1,5 cm	± 1,8 cm
200,0...400,0	± 1,6 cm	± 1,9 cm	± 2,5 cm	± 3,0 cm
400,0...600,0	± 2,4 cm	± 3,3 cm	± 3,5 cm	± 4,5 cm
600,0...1000,0	± 5,0 cm	—	± 6,5 cm	—

Hodnoty pro měřící frekvenci 15 Hz, max. rušivé světlo 40...100 klx*

Vzdálenost v [cm]	Opakovatelnost měření		Přesnost
	bílá90 % remise	šedá18 % remise	bílá90 % remise	šedá18 % remise
20,0...200.0	± 1,4 cm	± 1,4 cm	± 2,4 cm	± 2,4 cm
200,0...400,0	± 2,5 cm	± 3,0 cm	± 3,5 cm	± 4,0 cm
400,0...600,0	± 3,1 cm	± 4,5 cm	± 4.1 cm	± 5.5 cm
600,0...1000.0	± 6.0 cm	—	± 7.0 cm	—

Hodnoty pro měřící frekvenci 1 Hz, max. rušivé světlo 40 klx*

Vzdálenost v [cm]	Opakovatelnost měření		Přesnost
	bílá90 % remise	šedá18 % remise	bílá90 % remise	šedá18 % remise
20,0...100,0	± 0,40 cm	± 0,45 cm	± 1,4 cm	± 1,5 cm
100,0...200,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
200,0...400,0	± 1,35 cm	± 1,4 cm	± 2,3 cm	± 2,4 cm
400,0...600,0	± 1,9 cm	± 2,1 cm	± 2,9 cm	± 3,1 cm
600,0...1000,0	± 3,7 cm	—	± 4,7 cm	—

Hodnoty pro měřící frekvenci 1 Hz, max. rušivé světlo 40...100 klx*

Vzdálenost v [cm]	Opakovatelnost měření		Přesnost
	bílá90 % remise	šedá18 % remise	bílá90 % remise	šedá18 % remise
20,0...200.0	± 1,0 cm	± 1,0 cm	± 2,0 cm	± 2,0 cm
200,0...400,0	± 1,8 cm	± 1,9 cm	± 2,8 cm	± 2,9 cm
400,0...600,0	± 2,3 cm	± 2,7 cm	± 3,3 cm	± 3,7 cm
600,0...1000.0	± 3,8 cm	—	± 4,8 cm	—

* Snímací vzdálenost na černou (6 % remise) ≤ 400,0 cm.
Hodnoty platí pro:
- konstantní prostředí (23° C / 960 hPa)
- min. doba po zapnutí do 10 minut.

10.4.6 Nastavení střední hodnoty filtru

▶ Zvolte [EF]. ▶ Stlačte [SET] pro změnu menu na [EF]. ▶ Zvolte [mEAn]. ▶ Nastavení hodnoty parametru pomocí [SET]: ▶ Nastavovací rozsah [s]: 1...60 ▶ [OFF] = filtr střední hodnoty není aktivní ▶ Potvrd’te tlačítkem [MODE/ENTER].

EFmEArn

10.4.7 Resetování (vynulování) všech parametrů na nastavení z výroby

▶ Zvolte [EF].
▶ Stlačte [SET] pro změnu menu na [EF].
▶ Zvolte [rES].
▶ Stlačte [SET] a přidržte je stlačené, dokud se nezobrazí [----].
▶ Potvrďte stlačením [MODE/ENTER].

▷ Přístroj přejde zpět na nastavení z výroby.
▷ Objeví se počáteční signalizace.

EF r - ES 0. 5 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 2. 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1. = - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =

11 Provoz

11.1 Druhy provozu

11.1.1 Provozní (Run) mód

Provozní (Run) mód odpovídá normálnímu pracovnímu módu.

Po zapnutí se přístroj nachází v provozním (Run) módu. Provádí své hlídací funkce a vytváří výstupní signály podle nastavených parametrů.

Displej ukazuje aktuální úroveň hladiny (vzhledem k referenční úrovni), žluté LED-diody signalizují spínací stav výstupů.

11.1.2 Mód zobrazení

Zobrazení parametrů a nastavených hodnot parametrů

▶ Krátce stlačte [MODE/ENTER].

▷ Přístroj přejde do displejového módu. Vnitřně zůstává přístroj v pracovním provozu.
Mohou být čteny nastavené hodnoty parametrů:

▶ Pro "listování" v parametrech, stlačte krátce [MODE/ENTER].
▶ Pro zobrazení příslušné hodnoty parametru, stlačte krátce [SET].

▷ Za dalších 15 s přejde přístroj zpět do provozního (Run) módu.

11.1.3 Odrazivost předmětu

Zobrazení odrazivosti předmětu:

▶ V provozním módu (Run) krátce stlačte [SET].

▷ Přistroj zobrazuje orientační hodnotu pro odrazivost objektu (např. +100 odpovídá bílému předmětu, +020 odpovídá šedému předmětu).

11.1.4 Programovací mód

Nastavení hodnot parametrů → 10.1 Obecné nastavení parametrů.

12 Odstraňování problémů

Zobrazení/ signalizace	Možné příčiny	Spínací výstup				Proudový výstup
		Hno	Hnc	Fno	Fnc	AEP < ASP	ASP / AEP
- - - - -	Počáteční zobrazení/ signalizace Referenční úroveň není naučena	OFF	Neaktivní				3,5 mA
++	Příliš hodně světla, např. zrcadlící povrch, plocha	V závislosti na nastavení FOU1 / FOU2FOU = [ON]:Spínací výstup propojen nebo analogová hodnota 20,5 mA / 10 VFOU = [OFF]:Spínací výstup rozpojen nebo analogová hodnota = 3.5 mA / 0 V
--	Příliš málo světla, žádné médium
near	Úroveň hladiny < 20 cm
far	Úroveň hladiny > 999,5 cm
Errp	Věrohodnost (např. médium je příliš rychlé)
LoFF	Laser vypnut
----	Níže hladiny. Úroveň hladiny níže naučené referenční úrovně.	OFF	ON (svítí)	OFF	ON (svítí)	20,5 mA 10 V	3,5 mA 0 V
SC1	Zkrat ve výstupu 1
SC2	Zkrat ve výstupu 2					[SC2] nebo [SC] je aktivní pouze tehdy, když je OUT2 konfigurován jako spínací výstup.
SC	Zkrat ve výstupu 1 & 2
Zobrazení/ signalizace	Procesní hodnota IO-Link		Stav přístroje IO-Link *)
	Úroveň hladiny *)	Odrazivost předmětu *)
≡≡≡	NoData	Normální provoz	Kontrola funkce
++		OL	Mimo specifikaci
--		UL
near	OL	NoData
far	UL
Errp	Poslední platná naměřená hodnota
LoFF	NoData		Přístroj pracuje správně
----	UL	Normální provoz
SC1	IO-Link přerušen
SC2	Normální provoz		Kontrola funkce
SC	IO-Link přerušen

*) viz související IODD

13 Údržba, opravy, likvidace

Opravy defektních senzorů může provádět pouze výrobce.

▶ Přední (čelní) okénko přístroje udržujte čisté, zbavené nečistot.
▶ Přístroj po jeho používání zlikvidujte s ohledem na ekologii podle platných národních ustanovení.

14 Nastavení z výroby

Při dodání není menu pro nastavení parametrů kompletně/zcela zobrazeno. Lze nastavit pouze hodnoty parametrů [Uni], [EMP], [cEMP], [cMED]. Kompletní menu pro nastavení parametrů je přístupné pouze po nastavení referenční úrovně.

Parametr	Nastavovací rozsah	Nastavení z výroby	Vlastní nastavení
Uni	cm, m, inch	Cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 / FH1 [cm]	20,0...999,5	100
rP1 / FL1 [cm]	20,0...999,5	80
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 / FH2 [cm]	20...999.5	200
rP2 / FL2 [cm]	20...999.5	180
ASP [cm]	20...999.5	0
AEP [cm]	20...999.5	979,5
dr1 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
DFO [s]	0...0,1...5	0,2
EMP [cm]	20,0...999,5	20,0
CMEd [cm]	20,0...999,5	—
diS	ON ; OFF	ON
RATE [Hz]	1...33	15
mEAn [s]	OFF; 1...60	OFF

Technická data a další informace na: www.ifm.com
