BEDIENUNGSANLEITUNG O1D300 IFM

CE

Bedienungsanleitung Optischer Füllstandsensor

DE

O1D300

Inhalt

1 Vorbemerkung 4

1.1 Verwendete Symbole......4
1.2 Verwendete Warnhinweise ....4

2 Sicherheitshinweise....4

3 Bestimmungsgemäße Verwendung....6

3.1 Einsatzbereiche 6
3.2 Beschränkung des Einsatzbereichs 6

4 Funktion....6

4.1 Schaltfunktion 6

4.1.1 Hysteresefunktion....6
4.1.2 Fensterfunktion....8

4.2 Analogfunktion 9

4.2.1 Stromausgang 9
4.2.2 Spannungsausgang....10

4.3 Abschalten des Lasers .... 10
4.4 IO-Link 10

4.4.1 Betrieb mit IO-Link-Master 11
4.4.2 Erweiterte Funktionen....11

5 Montage....12

5.1 Montagebedingungen....12
5.2 Einbauort 12
5.3 Montagezubehör....13

6 Elektrischer Anschluss....14
7 Bedien- und Anzeigeelemente....15
8 Menü....16

8.1 Menü-Struktur 16
8.2 Menü-Erläuterung....17

8.2.1 Auslieferungszustand 17
8.2.2 Hauptmenü 17
8.2.3 Erweiterte Funktionen....19

9 Inbetriebnahme....20
10 Parametrierung....20

10.1 Parametrierung allgemein 20

10.1.1 Einstellung des Parameterwertes....20
10.1.2 Wechsel von Menü-Ebene 1 zu Menü-Ebene 2....21
10.1.3 Elektronisches Schloss....22

10.2 Referenzlevel eingeben (Gerät im Auslieferungszustand) 22

10.2.1 Freie Eingabe der Behälterhöhe....22
10.2.2 Leerabgleich durchführen....23
10.2.3 Abgleich auf Referenzlevel durchführen....24
10.2.4 Abgleich ist fehl geschlagen 25
10.2.5 Erfolgreiches Einlernen des Referenzlevels....25

10.3 Parametrierung Grundeinstellungen....25

10.3.1 Anzeigeeinheit wählen....25
10.3.2 Anzeige einstellen....26
10.3.3 OUT1 konfigurieren 26
10.3.4 Schaltpunkte für Hysteresefunktion OUT1 einstellen 26
10.3.5 Schaltpunkte für Fensterfunktion OUT1 einstellen 26
10.3.6 OUT2 konfigurieren 27
10.3.7 Schaltpunkte für Hysteresefunktion OUT2 einstellen 27
10.3.8 Schaltpunkte für Fensterfunktion OUT2 einstellen 27
10.3.9 Messbereich (Analogausgang) skalieren 27

10.4 Erweiterte Funktionen....28

10.4.1 Verzögerungszeit für Schaltausgänge einstellen....28
10.4.2 Verhalten für Ausgänge im Fehlerfall festlegen 28
10.4.3 Verzögerungszeit nach Signalverlust einstellen 28
10.4.4 Messfrequenz einstellen....28
10.4.5 Tabelle Reproduzierbarkeit und Genauigkeit....29
10.4.6 Mittelwertfilter einstellen ....30
10.4.7 Alle Parameter auf Werkseinstellung zurücksetzen 30

11 Betrieb....31

11.1 Betriebsarten....31

11.1.1 Run-Modus 31
11.1.2 Display-Modus 31
11.1.3 Objektreflektivität 31
11.1.4 Programmier-Modus ....31

12 Fehlerbehebung....32

13 Wartung, Instandsetzung, Entsorgung ....34

14 Werkseinstellungen 35

1 Vorbemerkung

1.1 Verwendete Symbole

▶ Handlungsanweisung

▷ Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis.

1.2 Verwendete Warnhinweise

WARNUNG

Warnung vor schweren Personenschäden.

Tod oder schwere, irreversible Verletzungen sind möglich.

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

• Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.

• Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.

• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.

• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
  • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.

• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.

• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Geräte und Kabel wirksam vor Beschädigung schützen.

WARNUNG

Sichtbares Laserlicht; Laserschutzklasse 2.

Die Verwendung von anderen Bedieneinrichtungen oder -einstellungen kann zu gefährlicher Strahlungsexposition führen. Schädigung der Netzhaut ist möglich.

▶ Nicht in den Laserstrahl blicken!

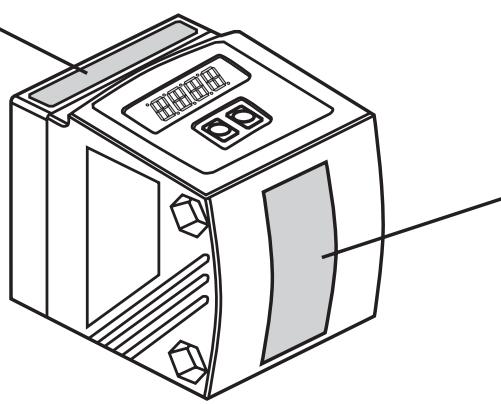

▶ Die beigelegten Aufkleber (Warnhinweis Laser) in unmittelbarer Nähe des Geräts anbringen.
▶ Die Vorsichts- und Warnhinweise auf dem Produktlabel beachten.
▶ Das beigefügte Label für das Versorgungskabel verwenden.
▶ EN/IEC 60825-1 : 2007 und EN/IEC 60825-1 : 2014
Entspricht 21 CFR 1040.10 mit Ausnahme der Konformität mit IEC 60825-1 Ed. 3, wie in der Laser Notice No. 56 vom 8. Mai 2019 beschrieben.

Label für Versorgungskabel

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT

DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45128 Essen

Produktlabel

AVOID EXPOSURE

LASER LIGHT EMITTED

FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO

BEAM

NE PAS REGARDER LE

FAISCEAU

POWER / PUISSANCE

max. ≤ 4,0 mW

λ = 650 nm

PULSE/IMPULSION

≤ 1,3 ns

CLASS 2 LASER PRODUCT

APPAREIL LASER DE

CLASS 2

21 CFR PART 1040

IEC 60825-1:2014

3 Bestimmungsgemäße Verwendung

Das Gerät erfasst kontinuierlich optisch den Füllstand und erzeugt Ausgangssignale entsprechend der Parametrierung.

3.1 Einsatzbereiche

• Der optische Füllstandsensor erfasst Medien in dem Messbereich von 20,0...1000,0 cm. Diese werden relativ zu einem vorher definierten Referenzlevel angezeigt.
• Er besitzt eine Hintergrundausblendung > 10...100 m.
• 2 Ausgangssignale können entsprechend der eingestellten Ausgangsfunktion erzeugt werden.

Der Abstand zwischen Sensor und Hintergrund muss kundenseitig auf max. 100 m begrenzt werden. Ansonsten können Messwerte mehrdeutig sein → 5.1 Montagebedingungen.

3.2 Beschränkung des Einsatzbereichs

• Das Gerät ist geeignet für Granulate, Schüttgüter und trübe Flüssigkeiten.
  • Staub und Dampf kann die Qualität der Messung beeinträchtigen.
• Das Gerät ist nicht geeignet für Öle und klare Flüssigkeiten.

4 Funktion

4.1 Schaltfunktion

4.1.1 Hysteresefunktion

Die Ausgänge ändern ihren Schaltzustand bei Über- oder Unterschreiten der eingestellten Schaltgrenzen. Der Abstand zwischen Ein- und Rückschaltpunkt ist die Hysterese. Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn der Messwert um den Schaltabstand herum schwankt.

Beide Ausgänge (OUT1 und OUT2) lassen sich als Hysteresefunktion einstellen ( → 10.3.3 und → 10.3.6).

Beispiel Hno

1. Bei der Ausgangsfunktion [Hno] wird der Ausgang bei Überschreiten des Einschaltpunkts [SPx] bei steigendem Füllstand eingeschaltet.

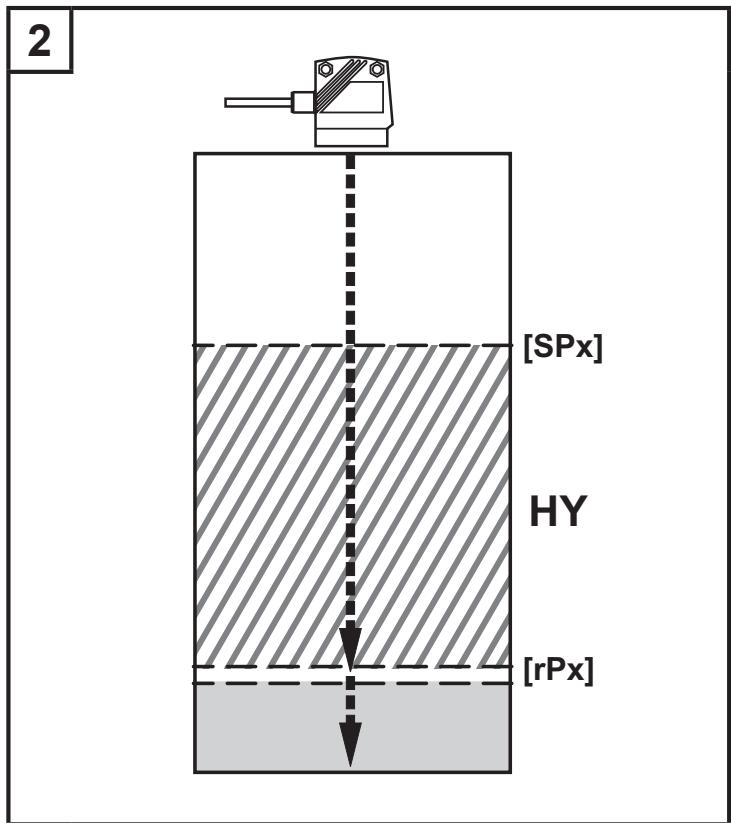

2. Sinkt der Füllstand wieder, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt [rPx] unterschritten wird.
   Der Rückschaltpunkt [rPx] ist kleiner als der Einschaltpunkt [SPx].

[SPx] = Einschaltpunkt; [rSPx] = Rückschaltpunkt; HY = Hysterese

Wenn die Ausgangsfunktion [Hnc] gewählt wurde, sind Ein- und Rückschaltpunkt vertauscht. Der Ausgang schaltet bei steigendem Füllstand aus. Sinkt der Füllstand wieder unter den [rPx], schaltet der Ausgang ein.

Schaltzustand der Ausgänge

Ausgangsfunktion	Füllstand (L)	Schaltzustand
[Hno]	L > [SPx]	geschlossen
	L < [rPx]	offen
[Hnc]	L > [SPx]	offen
	L < [rPx]	geschlossen

4.1.2 Fensterfunktion

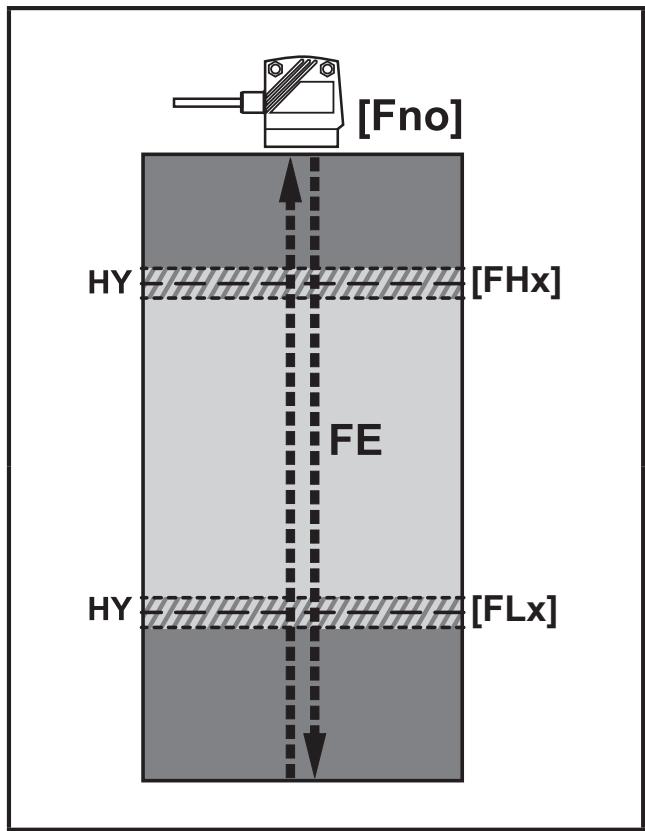

Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs. Beide Ausgänge (OUT1 und OUT2) lassen sich als Fensterfunktion einstellen ( → 10.3.3 und → 10.3.6).

Schaltet, wenn Medium erkannt wird

Bewegt sich der Messwert zwischen dem unteren Grenzwert [FLx] und dem oberen Grenzwert [FHx], ist der Ausgang geschlossen (wenn [OUx] = [Fno]).

FE = Fenster; HY = Hysterese*; [FHx] = o b e r e r G r e n z w e r t ; [FLx] = unterer Grenzwert

Schaltet ab, wenn Medium erkannt wird

Bewegt sich der Messwert zwischen dem unteren Grenzwert [FLx] und oberen Grenzwert [FHx], ist der Ausgang geöffnet (wenn [OUx] = [Fnc]).

FE = Fenster; HY = Hysterese*; [FHx] = o b e r e r G r e n z w e r t ; [FLx] = unterer Grenzwert

*An den beiden Fenstergrenzen ist jeweils eine Schalthysterese realisiert. Diese ist nicht konfigurierbar, sondern abhängig von Abstand und Messrate.

Schaltzustand der Ausgänge

Ausgangsfunktion	Füllstand (L)	Schaltzustand
[Fno]	L < [FHx]	geschlossen
	L > [FLx]
	[FHx] < L < [FLx]	offen
[Fnc]	L < [FHx]	offen
	L > [FLx]
	[FHx] < L < [FLx]	geschlossen

Beide Fenstergrenzen ([FHx] und [FLx]) arbeiten mit einer Schalthysterese.
→ 4.1.1 Hysteresefunktion / Beispiel für Ausgangsfunktion [Hno]

4.2 Analogfunktion

Es kann ein entfernungsproportionales Analogsignal an Ausgang 2 (OUT2) ausgegeben werden → 10.3.9 Messbereich (Analogausgang) skalieren.

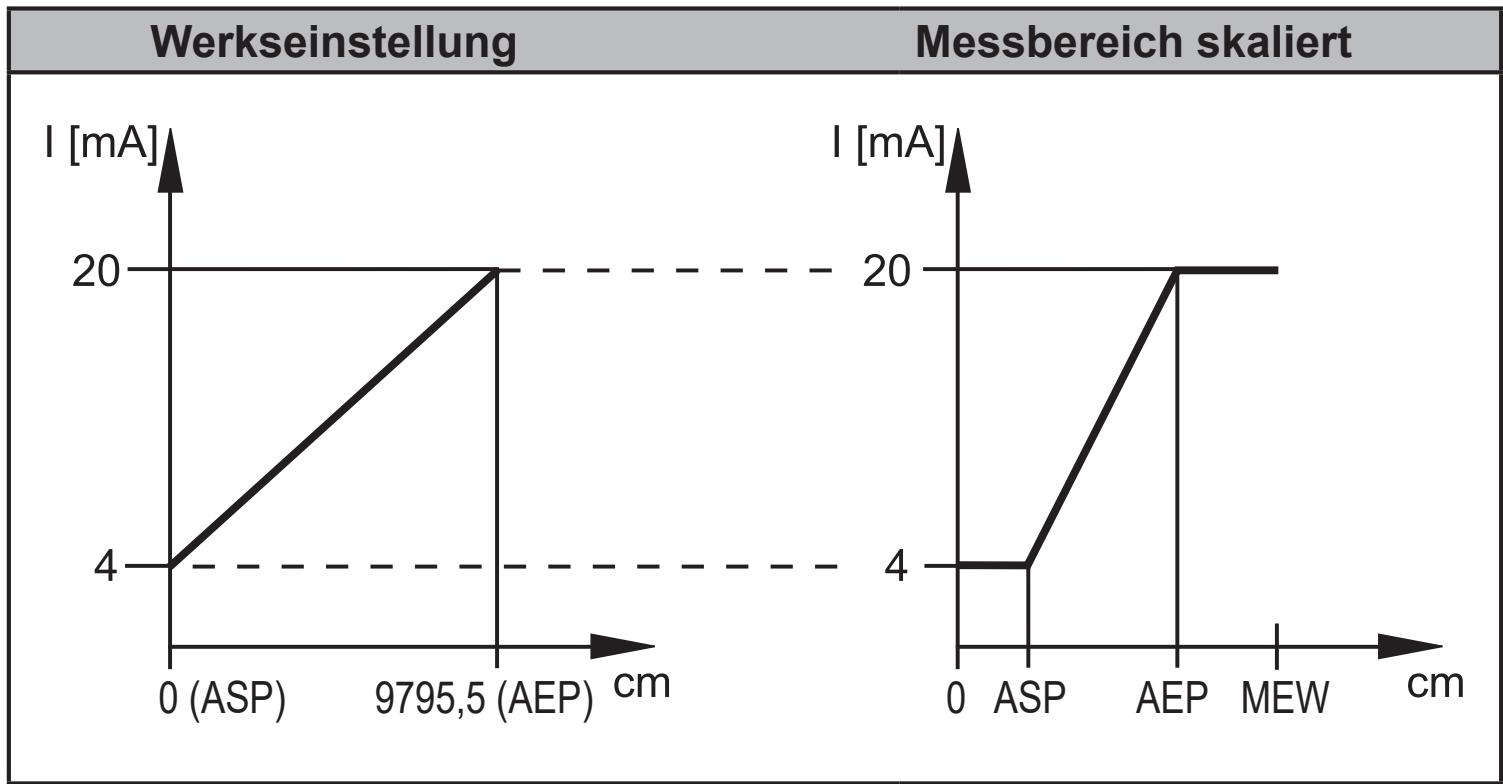

4.2.1 Stromausgang

MEW = Messbereichsendwert
Im eingestellten Messbereich liegt das Ausgangssignal zwischen 4 und 20 mA.
Weiter werden Störungen signalisiert → 12 Fehlerbehebung.

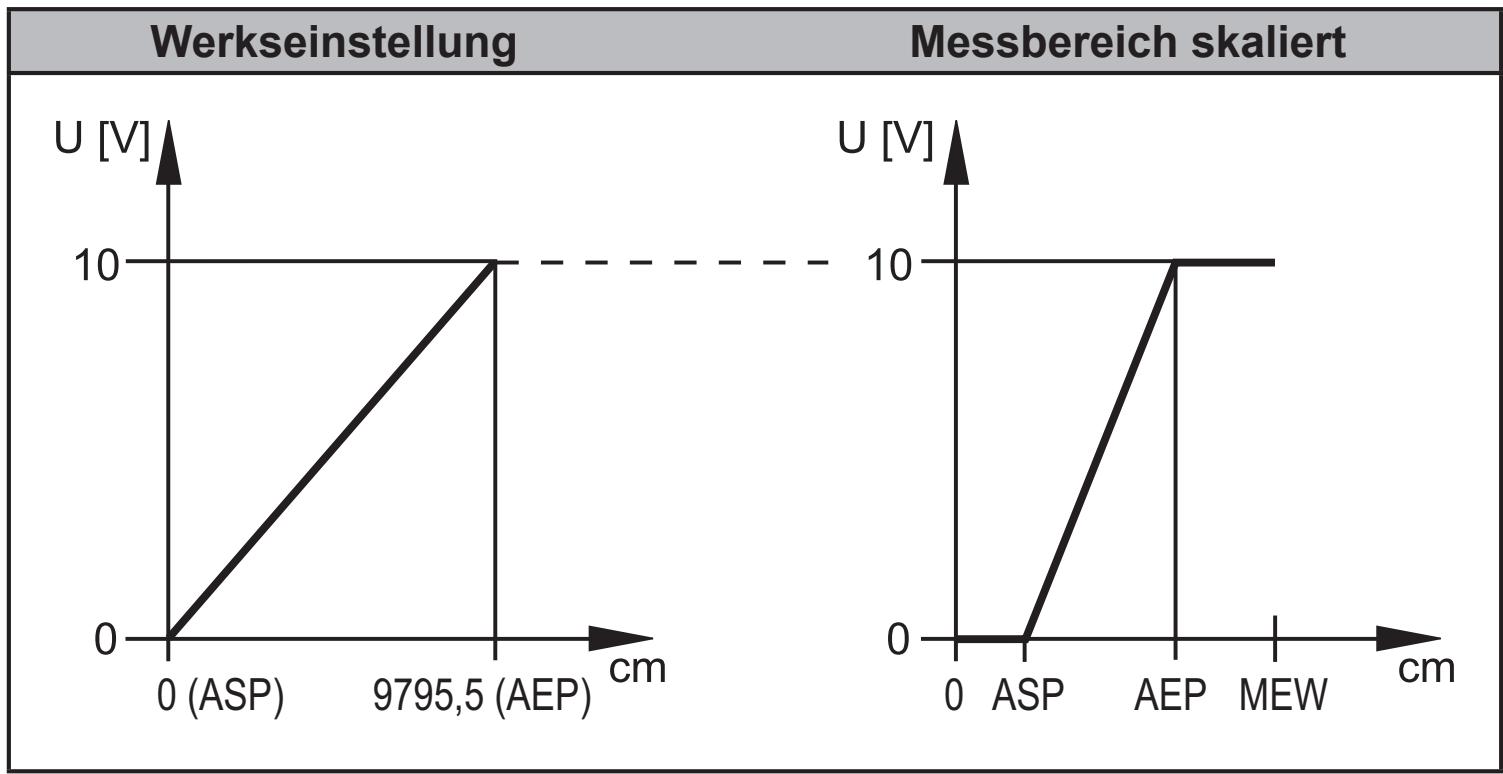

4.2.2 Spannungsausgang

MEW = Messbereichsendwert
Im eingestellten Messbereich liegt das Ausgangssignal zwischen 0 und 10 V.

4.3 Abschalten des Lasers

Zu Sicherheits- und Wartungszwecken kann über den Eingang an Pin 5 der Laser des Geräts vorübergehend abgeschaltet werden.

Eingangssignal an Pin 5	Laser
Low / nicht belegt	Ein
High	Aus

4.4 IO-Link

Dieses Gerät verfügt über eine IO-Link-Kommunikationsschnittstelle, die den direkten Zugriff auf Prozess- und Diagnosedaten ermöglicht. Zusätzlich besteht die Möglichkeit, das Gerät im laufenden Betrieb zu parametrieren. Der Betrieb des Gerätes über die IO-Link-Schnittstelle setzt einen IO-Link-Master voraus.

Mit einem PC, passender IO-Link-Software und einem IO-Link Adapterkabel ist eine Kommunikation außerhalb des laufenden Betriebs möglich.

Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www.ifm.com.

4.4.1 Betrieb mit IO-Link-Master

Das Gerät ist kompatibel mit IO-Link Masterportklasse A (Typ A).

Beim Betrieb mit IO-Link Masterportklasse B (Typ B) folgendes beachten: Das Gerät ist standardmäßig nicht kompatibel zur Masterportklasse B (Typ B). Pin 2 (OU2) und Pin 5 (IN1) werden für herstellerspezifische Funktionen verwendet. Dadurch kann die Hauptversorgungsspannung des Gerätes und die Zusatzspannung (Masterportklasse B an Pin 2/5) nicht galvanisch getrennt werden.

Mit den folgenden Konfigurationen kann das Gerät mit der Masterportklasse B verwendet werden:

• Gerät und IO-Link-Master über 3 Leitungen verbinden: Pin 1, 3 und 4 des Gerätes mit dem IO-Link-Master verbinden (Pin 2 und 5 nicht verbinden).
• Gerät und IO-Link-Master über 4 Leitungen verbinden: Pin 2 (OU2) über IO-Link deaktivieren (Einstellung OU2 = "off") und Pin 1, 2, 3 und 4 des Gerätes mit dem IO-Link-Master verbinden (Pin 5 nicht verbinden).

4.4.2 Erweiterte Funktionen

Mittels IO-Link stehen erweiterte Messdaten zur Verfügung.

Die Objektreflektivität kann über das Display und als Prozessdatenwert (PDV) über IO-Link abgerufen werden.

Die Objektreflektivität kann beispielsweise für das Erkennen der Sensorverschmutzung verwendet werden.

5 Montage

5.1 Montagebedingungen

▶ Gerät so montieren, dass sich das zu erfassende Medium in dem Messbereich von 20,0...1000,0 cm befindet.

Der Eindeutigkeitsbereich des Sensors ist auf 100 m festgelegt. Füllstände, die sich im Bereich > 10...100 m befinden, werden ausgeblendet.

Reflektierende Oberflächen im direkten Strahlengang des Sensors – auch im Bereich > 100 m – sind kundenseitig zu vermeiden. Ansonsten können die Messwerte mehrdeutig sein.

5.2 Einbauort

▶ Den Sensor so einbauen, dass zwischen höchstmöglichem Füllstand und der Frontscheibe des Sensors ein Abstand (D) von min. 20,0 cm verbleibt.
▶ Der max. Messabstand (H) von der Frontscheibe des Sensors bis zum Behälterboden oder zum eingelernten Füllstand beträgt 10 m. Eine Bezugshöhe mit einem größeren Abstand kann nicht eingestellt werden.

D = min. Messabstand / Totbereich

H = max. Messabstand

5.3 Montagezubehör

Das Gerät wird ohne Montagezubehör geliefert.

Beispiele für Montagezubehör	Art.-Nr.
Abdeckscheibe O1D	E21133
Montageset E2D101 + E20938 + E20951	E21079
Montageset O1D, O2D (für Rundprofil ∅ 12 mm)	E2D101
Rundprofil gerade ∅ 12 mm / M10	E20938
Montageset O1D, O2D (für Rundprofil ∅ 14 mm)	E2D111
Rundprofil gerade ∅ 14 mm / M12	E20939
Montage- und Feinjustage-Einheit für Lasergeräte O1D(für Rundprofil oder Fläche; je nach Klemmzylinder)	E1D100

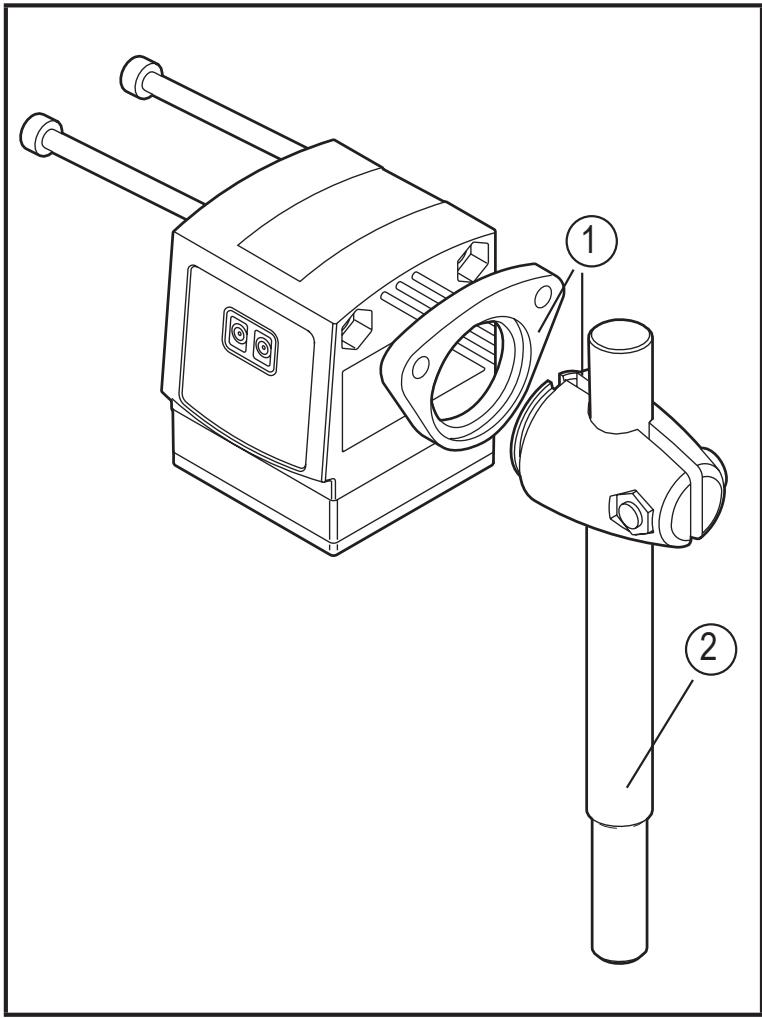

Montagebeispiel:

1: Montageset für Rundzylinder ∅ 12 mm
Art.-Nr. E2D101
2: Rundprofil gerade ∅ 12 mm / M10 Art.-Nr. E20938

6 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

▶ Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.
▶ Spannungsversorgung nach EN 50178, SELV, PELV sicherstellen.

▶ Anlage spannungsfrei schalten.
▶ Gerät wie folgt anschließen:

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz), 5 = GR (grau).

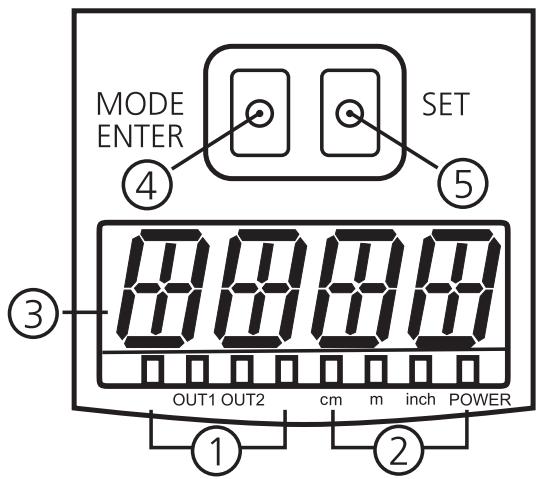

7 Bedien- und Anzeigeelemente

1:	4x LED gelb (zwei nicht belegt)	Anzeige des Schaltzustands; leuchtet, wenn der jeweilige Ausgang durchgeschaltet ist.
2:	4x LED grün	Leuchtende LED = Power und eingestellte Anzeigeeinheit (cm, m, inch).
3:	4-stellige alphanumerische Anzeige	Anzeige der gemessenen Entfernung, der Parameter und Parameterwerte.
4:	Programmiertaste [MODE/ENTER]	Anwahl der Parameter und Bestätigen der Parameterwerte.
5:	Programmiertaste [SET]	Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck).

8 Menü

8.1 Menü-Struktur

8.2 Menü-Erläuterung

Die Werkseinstellungen befinden sich am Ende der Anleitung ( → 14 Werkseinstellungen).

8.2.1 Auslieferungszustand

Urr	Einstellung der Anzeigeeinheit Auswahl der Maßeinheit für [SP1/FH1], [SP2/FH2], [ASP], [AEP] Wahlmöglichkeiten: [cm] [m] [Inch]→ 10.3.1 Anzeigeeinheit wählen
EMP	Freie Eingabe der Behälterhöhe Ist die Höhe des Behälters bekannt, kann diese eingeben werden, ohne dass das Gerät eingebaut sein muss. Der eingegebene Abstand wird als Referenzlevel verwendet. Wählbar sind Abstände von 20,0...999,5 cm. → 10.2.1 Freie Eingabe der Behälterhöhe
cEMP	Leerabgleich durchführen Der Boden eines leeren Behälters kann als Referenzlevel eingelernt werden. → 10.2.2 Leerabgleich durchführen.
cMED	Abgleich auf den Referenzlevel Der aktuelle Füllstand eines teilweise gefüllten Behälters kann als Zahlenwert eingegeben werden. Daraus wird der zukünftige Referenzlevel berechnet. → 10.2.3 Abgleich auf Referenzlevel durchführen

8.2.2 Hauptmenü

OU1	Konfiguration für Ausgang 1Es sind 4 Schaltfunktionen einstellbar:[Hno], [Hnc], [Fno], [Fnc] → 10.3.3 OUT1 konfigurieren
SP1FH1	Schaltpunkt für Fenster- und Hysteresefunktion OUT1 Hysteresefunktion Oberer Grenzwert, bei dem der Ausgang in der Hysteresefunktion seinen Schaltzustand ändert (Medium näher / weiter als eingestellte Entfernung).• [SP1] ist der Einschaltpunkt, wenn [OU1] = [Hno]• [SP1] ist der Ausschaltpunkt, wenn [OU1] = [Hnc]. → 10.3.4 Schaltpunkte für Hysteresefunktion OUT1 einstellen Fensterfunktion[FH1] ist der obere Grenzwert, bei dem der Ausgang in Fensterfunktion seinen Schaltzustand ändert, wenn [OU1] = [Fno] oder [Fnc]. → 10.3.5 Schaltpunkte für Fensterfunktion OUT1 einstellen
r-P1FL1	Rückschaltpunkt für Fenster- und Hysteresefunktion 1[rP1 / FL1] muss getrennt von [SP1 / FH1] eingestellt werden. [rP1 / FL1] < [SP1 / FH1] Hysteresefunktion Unterer Grenzwert, bei dem der Ausgang in Hysteresefunktion seinen Schaltzustand ändert (Medium näher / weiter als eingestellte Entfernung).• [rP1] ist der Ausschaltpunkt, wenn [OU1] = [Hno].• [rP1] ist der Einschaltpunkt, wenn [OU1] = [Hnc]. → 10.3.4 Schaltpunkte für Hysteresefunktion OUT1 einstellen Fensterfunktion[FL1] ist der untere Grenzwert, bei dem der Ausgang in Fensterfunktion seinen Schaltzustand ändert, wenn [OU1] = [Fno] oder [Fnc]. → 10.3.5 Schaltpunkte für Fensterfunktion OUT1 einstellen
OU2	Konfiguration für Ausgang 2Es sind 4 Schaltfunktionen und 2 Analogsignale einstellbar:[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.3.6 OUT2 konfigurieren
SP2FH2	Schaltpunkt für Fenster- und Hysteresefunktion OUT2 Hysteresefunktion Oberer Grenzwert, bei dem der Ausgang in Hysteresefunktion seinen Schaltzustand ändert (Medium näher / weiter als eingestellte Entfernung).• [SP2] ist der Einschaltpunkt, wenn [OU2] = [Hno].• [SP2] ist der Ausschaltpunkt, wenn [OU2] = [Hnc]. → 10.3.7 Schaltpunkte für Hysteresefunktion OUT2 einstellen Fensterfunktion[FH2] ist der obere Grenzwert, bei dem der Ausgang in Fensterfunktion seinen Schaltzustand ändert, wenn [OU2] = [Fno] oder [Fnc]. → 10.3.8 Schaltpunkte für Fensterfunktion OUT2 einstellen
r-P2FL2	Rückschaltpunkt für Fenster- und Hysteresefunktion OUT2[rP2 / FL2] muss getrennt von [SP2 / FH2] eingestellt werden. [rP2 / FL2] < [SP2 / FH2] Hysteresefunktion Untere Grenzwert, bei dem der Ausgang in Hysteresefunktion seinen Schaltzustand ändert (Medium näher / weiter als eingestellte Entfernung).• [rP2] ist der Ausschaltpunkt, wenn [OU2] = [Hno].• [rP2] ist der Einschaltpunkt, wenn [OU2] = [Hnc]. → 10.3.7 Schaltpunkte für Hysteresefunktion OUT2 einstellen Fensterfunktion[FL2] ist der untere Grenzwert, bei dem der Ausgang in Fensterfunktion seinen Schaltzustand ändert, wenn [OU2] = [Fno] oder [Fnc]. → 10.3.8 Schaltpunkte für Fensterfunktion OUT2 einstellen
ASP	Analogstartpunkt Messwert, bei dem 4 mA / 0 V ausgegeben werden. [ASP] ist nur aktiv, wenn [OU2] = [I] oder [U]. → 10.3.9 Messbereich (Analogausgang) skalieren
AEP	Analogendpunkt Messwert, bei dem 20 mA / 10 V ausgegeben werden. [AEP] ist nur aktiv, wenn [OU2] = [I] oder [U]. → 10.3.9 Messbereich (Analogausgang) skalieren

8.2.3 Erweiterte Funktionen

EF	Erweiterte Funktionen Druck auf [SET] öffnet das Untermenü "Erweiterte Funktionen"→ 10.4 Erweiterte Funktionen
dr-1dr-2	Verzögerungszeit für die Schaltausgänge[drx] = Ausschaltverzögerung. Der Ausgang ändert seinen Schaltzustand erst nach Ablauf der Verzögerungszeit. Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert sich der Schaltzustand des Ausgangs nicht. → 10.4.1 Verzögerungszeit für Schaltausgänge einstellen
FOU1FOU2	Fehlerantwort für die Schaltausgänge Mit [FOUx] wird das Verhalten von [OUx] im Falle eines internen Fehlers definiert. [FOUx] = [ON] Der Schaltausgang ist geschaltet oder Analogwert 20 mA/ 10 V wird ausgegeben. [FOUx] = [OFF] Der Schaltausgang ist nicht geschaltet oder Analogwert 4 mA/ 0 V wird ausgegeben. → 10.4.2 Verhalten für Ausgänge im Fehlerfall festlegen
dFo	Verzögerungszeit nach SigalverlustEs kann eine Verzögerungszeit des Schaltverhaltens von OUT1 und OUT2 von 0...5 s eingestellt werden. Fehlersituationen können für einen kurzen Zeitraum ausgeblendet werden. Bei [0] ist die Verzögerungszeit nicht aktiv. → 10.4.3 Verzögerungszeit nach Signalverlust einstellen
d,5	Einstellung der AnzeigeEs sind 2 Einstellungen wählbar: [ON], [OFF]. → 10.3.2 Anzeige einstellen.
r-ATE	Einstellung der Messfrequenz Die Messfrequenz gibt die Zeitdauer an, nach der spätestens ein neues Messergebnis vorliegt und die Ausgänge aktualisiert werden. → 10.4.4 Messfrequenz einstellen
mEAr7	Einstellung des Mittelwertfilters Der Mittelwertfilter blendet Schwankungen der Füllhöhe in dem eingestellten Zeitraum aus. Die Messergebnisse dieses Zeitraums werden gemittelt ausgegeben und wirken entsprechend auf den Schaltzustand. Danach beginnt eine neue Mittelung. Einstellbereich von [OFF] und 1...60 s. → 10.4.6 Mittelwertfilter einstellen
r-ES	Auslieferungszustand wiederherstellen→ 10.4.7 Alle Parameter auf Werkseinstellung zurücksetzen

9 Inbetriebnahme

▶ Nach Montage, elektrischem Anschluss und Parametrierung prüfen, ob das Gerät sicher funktioniert.

▷ Bei korrekter Inbetriebnahme wird die Entfernung zum Füllstand angezeigt.
→ 10.2 Referenzlevel eingeben (Gerät im Auslieferungszustand).

Lebensdauer einer Laserdiode: 50 000 Stunden.

10 Parametrierung

Während der Parametrierung verbleibt das Gerät intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Befindet sich das Gerät im Auslieferungszustand, muss zunächst der Referenzlevel eingestellt werden, ansonsten ist das Gerät nicht betriebsbereit. → 10.2 Referenzlevel eingeben (Gerät im Auslieferungszustand)

Eine Parametrierung ist auch über die IO-Link-Schnittstelle möglich → 4.4 IO-Link.

10.1 Parametrierung allgemein

10.1.1 Einstellung des Parameterwertes

Anzeigeeinheit [Uni] einstellen, bevor die Werte für die Parameter festgelegt werden. Bei nachträglicher Änderung der Anzeigeeinheit können Rundungsfehler bei der internen Umrechnung die eingestellten Werte verfälschen → 10.3.1 Anzeigeeinheit wählen

1	Parameter wählen ▶ [MODE/ENTER] so oft drücken, bis der gewünschte Parameter im Display erscheint.	➔
2	Parameterwert einstellen ▶ [SET] drücken und gedrückt halten.> ▷ Der aktuelle Parameterwert wird 5 s lang blinkend angezeigt. ▶ Einstellwert schrittweise durch Einzeldruck oder kontinuierlich durch Dauerdruck erhöhen.	➔
	Wert verringern: Anzeige bis zum maximalen Einstellwert laufen lassen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.
3	Parametrierwert bestätigen ▶ Kurz [MODE/ENTER] drücken. ▷ Der Parameter wird erneut angezeigt; der neue Parameterwert ist wirksam.	➔	SP1
4	Weitere Parameter einstellen ▶ Wieder mit Schritt 1 beginnen.
5	Parametrierung beenden ▶ 15 s warten oder [MODE/ENTER] drücken. ▷ Der aktuelle Messwert erscheint.

10.1.2 Wechsel von Menü-Ebene 1 zu Menü-Ebene 2

▶ [MODE/ENTER] so oft drücken, bis [EF] angezeigt wird.		→
▶ Kurz [SET] drücken. ▷ Der erste Parameter des Untermenüs wird angezeigt (hier: [dr1]).		→

10.1.3 Elektronisches Schloss

Um unbeabsichtigte Fehleingaben zu verhindern, lässt sich das Gerät elektronisch verriegeln. Im Auslieferungszustand ist das Gerät nicht verriegelt.

Verriegeln ▶ Sicherstellen, dass sich das Gerät im normalen Arbeitsbetrieb befindet. ▶ [MODE/ENTER] + [SET] gedrückt halten, bis [Loc] angezeigt wird. ▷ Das Gerät ist verriegelt.
Die Anzeige [Loc] erscheint kurzzeitig, wenn versucht wird während des Betriebs Parameterwerte am verriegelten Gerät zu ändern.
Entriegeln ▶ [MODE/ENTER] + [SET] gedrückt halten, bis [uLoc] angezeigt wird. ▷ Das Gerät ist entriegelt.

Timeout

Wird während des Einstellvorgangs 15 s lang keine Taste gedrückt, wechselt das Gerät mit unveränderten Werten in den Run-Modus zurück.

10.2 Referenzlevel eingeben (Gerät im Auslieferungszustand)

Im Auslieferungszustand ist das Gerät nicht betriebsbereit. Zuerst muss der Referenzlevel eingestellt werden. Das vollständige Parametriermenü ist erst nach diesem Vorgang zugänglich.

Um den Referenzlevel zu definieren gibt es drei Vorgehensweisen.

10.2.1 Freie Eingabe der Behälterhöhe

Ist die Höhe des Behälters (Abstand von Frontscheibe des O1D bis zum Behälterboden) bekannt, kann diese eingeben werden, ohne dass das Gerät eingebaut sein muss. Der eingegebene Abstand wird als Referenzlevel verwendet.

1	▶ Betriebsspannung anlegen.> Initialanzeige erscheint.
2	▶ [MODE/ENTER] drücken, bis [EMP] angezeigt wird.
3	▶ [Set] drücken und gedrückt halten, bis voreingestellter Wert blinkend angezeigt wird. ▶ Nach 5 s kann der Einstellwert schrittweise durch Einzeldruck oder fortlaufend durch Dauerdruck eingestellt werden.	[CSC2]
	Der Wert wird fortlaufend erhöht. Soll er verringert werden: Anzeige bis zum maximalen Einstellwert laufen lassen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.
4	▶ Mit [MODE/ENTER] bestätigen.

10.2.2 Leerabgleich durchführen

Der Boden eines leeren Behälters kann als Referenzlevel eingelernt werden.

1	▶ Betriebsspannung anlegen.> Initialanzeige erscheint.
2	▶ [MODE/ENTER] drücken, bis [cEMP] angezeigt wird.
3	▶ [Set] drücken und gedrückt halten, bis [cEMP] blinkend angezeigt wird.	→ cEMP
4	▷ Nach 5 s erscheint [WAIT], während die Messung durchgeführt wird. ▷ [donE] zeigt an, dass der neue Einstellwert gespeichert ist. Ist der Teach Vorgang fehl geschlagen wird kurz die Ursache und danach [FAIL] angezeigt. Der neue Referenzpunkt wird verworfen.

10.2.3 Abgleich auf Referenzlevel durchführen

Der aktuelle Füllstand eines teilweise gefüllten Behälters kann als Zahlenwert eingegeben werden. Daraus wird der Referenzlevel berechnet.

1	▶ Betriebsspannung anlegen.> Initialanzeige erscheint.
2	▶ [MODE/ENTER] drücken, bis [cMEd] angezeigt wird.
3	▶ [Set] drücken und gedrückt halten, bis die Anzeige blinkt. ▶ Nach 5 s kann der Einstellwert schrittweise durch Einzeldruck oder fortlaufend durch Dauerdruck eingestellt werden.
	Der Wert wird fortlaufend erhöht. Soll er verringert werden: Anzeige bis zum maximalen Einstellwert laufen lassen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.
4	▶ Mit [MODE/ENTER] bestätigen. ▷ [WAIT] erscheint, während die Messung durchgeführt wird. ▷ [donE] zeigt an, dass der neue Einstellwert gespeichert ist. Ist der Abgleich fehl geschlagen, wird kurz die Ursache und danach [FAIL] angezeigt. Der neue Referenzpunkt wird verworfen.

10.2.4 Abgleich ist fehl geschlagen

Bei nicht erfolgreichem Abgleich wird kurz die Ursache ([++], [- -], [nEAr], [Far], [bAd], [dEEP]) angezeigt, danach [FAIL]. Der neue Referenzpunkt wird verworfen.

Anzeige	Mögliche Ursache
[++]	zu viel Licht,z. B. spiegelnde Oberfläche
[- -]	zu wenig Licht, kein Medium
[nEAr]	Füllstand unterschreitet min. Messabstand < 20,0 cm
[Far]	Füllstand überschreitet max. Messabstand > 1000,0 cm
[bAd]	Messung ist zu stark verrauscht
[dEEP]	Referenzlevel > 1000,0 cm

10.2.5 Erfolgreiches Einlernen des Referenzlevels

Parameterwerte ([SPx / FHx], [rPx / FLx], [ASP], [AEP]), die im Zusammenhang mit dem neu eingelernten Referenzlevel nicht realisierbar sind, werden auf der Basis des veränderten Messbereichs neu berechnet.

10.3 Parametrierung Grundeinstellungen

10.3.1 Anzeigeeinheit wählen

[Uni] einstellen, bevor die Werte für die Parameter [SPx / FHx], [ASP], [AEP] festgelegt werden. Bei nachträglicher Änderung der Anzeigeeinheit können Rundungsfehler bei der internen Umrechnung die eingestellten Werte verfälschen. ▶ In [EF] wechseln. ▶ [Uni] wählen und Maßeinheit einstellen. Auswahl der Maßeinheit: [cm], [m], [Inch] ▶ Mit [MODE/ENTER] bestätigen. ▷ Gewählte Einheit wird mit grüner LED im Display angezeigt.

EFUn

10.3.2 Anzeige einstellen

▶ In [EF] wechseln. ▶ [diS] wählen und Einstellungen vornehmen. Es sind 2 Einstellungen wählbar:[ON] = Messwertanzeige ist im Run-Modus eingeschaltet. Messwertaktualisierung alle 600 ms[OFF] = Messwertanzeige ist im Run-Modus ausgeschaltet. Bei Druck auf eine Taste wird 15 s lang der aktuelle Messwert angezeigt. Die Messwertaktualisierung betrifft nur die Anzeige. Sie wirkt nicht auf die Ausgänge. ▶ Mit [MODE/ENTER] bestätigen. Die LEDs bleiben auch bei ausgeschalteter Anzeige aktiv.

EFd, S

10.3.3 OUT1 konfigurieren

▶ [OU1] wählen und Schaltfunktionen einstellen. Schaltfunktionen:[Hno] = Hysteresefunktion / normally open (Schließer)[Hnc] = Hysteresefunktion / normally closed (Öffner)[Fno] = Fensterfunktion / normally open (Schließer)[Fnc] = Fensterfunktion / normally closed (Öffner)▶ Mit [MODE/ENTER] bestätigen.

OU 1

10.3.4 Schaltpunkte für Hysteresefunktion OUT1 einstellen

▶ Unter [OU1] die Ausgangsfunktion [Hno] oder [Hnc] wählen. ▶ Mit [MODE/ENTER] bestätigen. ▶ [SP1] wählen und Schaltpunkt einstellen. ▶ Mit [MODE/ENTER] bestätigen. ▶ [rP1] wählen und Rückschaltpunkt einstellen. ▶ Mit [MODE/ENTER] bestätigen.

OU1SP1r-P1

10.3.5 Schaltpunkte für Fensterfunktion OUT1 einstellen

▶ Unter [OU1] die Ausgangsfunktion [Fno] oder [Fnc] wählen. ▶ Mit [MODE/ENTER] bestätigen. ▶ [FH1] wählen und oberen Grenzwert einstellen. ▶ Mit [MODE/ENTER] bestätigen. ▶ [FL1] wählen und unteren Grenzwert einstellen. ▶ Mit [MODE/ENTER] bestätigen.

OU IFH IFL I

10.3.6 OUT2 konfigurieren

▶ [OU2] wählen. ▶ Schaltfunktionen oder Analogsignale einstellen:• [Hno] = Hysteresefunktion / normally open (Schließer)• [Hnc] = Hysteresefunktion / normally closed (Öffner)• [Fno] = Fensterfunktion / normally open (Schließer)• [Fnc] = Fensterfunktion / normally closed (Öffner)• [I] = Stromausgang analog 4...20 mA• [U] = Spannungsausgang analog 0...10 V▶ Mit [MODE/ENTER] bestätigen.

OU2

10.3.7 Schaltpunkte für Hysteresefunktion OUT2 einstellen

▶ Unter [OU2] die Ausgangsfunktion [Hno] oder [Hnc] wählen. ▶ Mit [MODE/ENTER] bestätigen. ▶ [SP2] wählen und Schaltpunkt einstellen. ▶ Mit [MODE/ENTER] bestätigen. ▶ [rP2] wählen und Rückschaltpunkt einstellen. ▶ Mit [MODE/ENTER] bestätigen.

OU2SP2r-P2

10.3.8 Schaltpunkte für Fensterfunktion OUT2 einstellen

▶ Unter [OU2] die Ausgangsfunktion [Fno] oder [Fnc] wählen. ▶ Mit [MODE/ENTER] bestätigen. ▶ [FH2] wählen und oberen Grenzwert einstellen. ▶ Mit [MODE/ENTER] bestätigen. ▶ [FL2] wählen und unteren Grenzwert einstellen. ▶ Mit [MODE/ENTER] bestätigen.

OU2FH2FL2

10.3.9 Messbereich (Analogausgang) skalieren

▶ Unter [OU2] [I] oder [U] wählen. ▶ Mit [MODE/ENTER] bestätigen. ASP] wählen und "Analogstartpunkt" einstellen. Mit [ASP] wird festgelegt, bei welchem Messwert das Ausgangssignal 4 mA / 0 V beträgt. ▶ Mit [MODE/ENTER] bestätigen. AEP] wählen und "Analogendpunkt" einstellen Mit [AEP] wird festgelegt, bei welchem Messwert das Ausgangssignal 20 mA / 10 V beträgt. Er kann auch so gewählt werden, dass er vor dem [ASP] liegt. Damit lässt sich eine fallende Flanke realisieren. ▶ Mit [MODE/ENTER] bestätigen. Mindestabstand zwischen [ASP] und [AEP]: 10,0 cmBei Unterschreiten des Mindestabstands erscheint die Fehlermeldung "SIZE".

OU2ASPAEP

10.4 Erweiterte Funktionen

10.4.1 Verzögerungszeit für Schaltausgänge einstellen

▶ [EF] wählen. ▶ [SET] drücken, um ins Menü [EF] zu wechseln. ▶ Mit [MODE/ENTER] Parameter wählen:[drx] = Ausschaltverzögerung▶ Mit [SET] Parameterwert einstellen:Einstellbereich [s]: 0 / 0,1...5 s in Schritten von 0,1 s(0 = Verzögerungszeit ist nicht aktiv)▶ Mit [MODE/ENTER] bestätigen.

10.4.2 Verhalten für Ausgänge im Fehlerfall festlegen

▶ [EF] wählen. ▶ [SET] drücken, um ins Menü [EF] zu wechseln. ▶ [FOUx] wählen. ▶ Mit [SET] Parameterwert einstellen:• [ON] = Der Ausgang schaltet im Fehlerfall oder Analogwert 20 mA / 10 V wird ausgegeben.• [OFF] = Der Ausgang schaltet im Fehlerfall zurück oder Analogwert 4 mA / 0 V wird ausgegeben. ▶ Mit [MODE/ENTER] bestätigen.

10.4.3 Verzögerungszeit nach Signalverlust einstellen

▶ [EF] wählen. ▶ [SET] drücken, um ins Menü [EF] zu wechseln. ▶ [dFo] wählen. ▶ Mit [SET] Parameterwert einstellen:Einstellbereich [s]: 0,0...1,0...5,0. ▶ Mit [MODE/ENTER] bestätigen.

10.4.4 Messfrequenz einstellen

▶ [EF] wählen. ▶ [SET] drücken, um ins Menü [EF] zu wechseln. ▶ [rATE] wählen. ▶ [SET] drücken, bis voreingestellter Messfrequenzwert blinkt. ▶ Schrittweise durch Einzeldruck von [SET] Wert eingeben. ▶ Mit [MODE/ENTER] bestätigen. ▷ [rATE] erscheint wieder im Display.

10.4.5 Tabelle Reproduzierbarkeit und Genauigkeit

Werte für Messfrequenz 15 Hz, Fremdlicht max. 40 klx*

Entfernung in [cm]	Reproduzierbarkeit		Genauigkeit
	weiß90 % Remission	grau18 % Remission	weiß90 % Remission	grau18 % Remission
20,0...100,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
100,0...200,0	± 0,5 cm	± 0,8 cm	± 1,5 cm	± 1,8 cm
200,0...400,0	± 1,6 cm	± 1,9 cm	± 2,5 cm	± 3,0 cm
400,0...600,0	± 2,4 cm	± 3,3 cm	± 3,5 cm	± 4,5 cm
600,0...1000,0	± 5,0 cm	—	± 6,5 cm	—

Werte für Messfrequenz 15 Hz, Fremdlicht 40...100 klx*

Entfernung in [cm]	Reproduzierbarkeit		Genauigkeit
	weiß90 % Remission	grau18 % Remission	weiß90 % Remission	grau18 % Remission
20,0...200,0	± 1,4 cm	± 1,4 cm	± 2,4 cm	± 2,4 cm
200,0...400,0	± 2,5 cm	± 3,0 cm	± 3,5 cm	± 4,0 cm
400,0...600,0	± 3,1 cm	± 4,5 cm	± 4,1 cm	± 5,5 cm
600,0...1000,0	± 6,0 cm	—	± 7,0 cm	—

Werte für Messfrequenz 1 Hz, Fremdlicht max. 40 klx*

Entfernung in [cm]	Reproduzierbarkeit		Genauigkeit
	weiß90 % Remission	grau18 % Remission	weiß90 % Remission	grau18 % Remission
20,0...100,0	± 0,40 cm	± 0,45 cm	± 1,4 cm	± 1,5 cm
100,0...200,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
200,0...400,0	± 1,35 cm	± 1,4 cm	± 2,3 cm	± 2,4 cm
400,0...600,0	± 1,9 cm	± 2,1 cm	± 2,9 cm	± 3,1 cm
600,0...1000,0	± 3,7 cm	—	± 4,7 cm	—

Werte für Messfrequenz 1 Hz, Fremdlicht 40...100 klx*

Entfernung in [cm]	Reproduzierbarkeit		Genauigkeit
	weiß90 % Remission	grau18 % Remission	weiß90 % Remission	grau18 % Remission
20,0...200,0	± 1,0 cm	± 1,0 cm	± 2,0 cm	± 2,0 cm
200,0...400,0	± 1,8 cm	± 1,9 cm	± 2,8 cm	± 2,9 cm
400,0...600,0	± 2,3 cm	± 2,7 cm	± 3,3 cm	± 3,7 cm
600,0...1000,0	± 3,8 cm	—	± 4,8 cm	—

* Tastweite auf Schwarz (6 % Remission) ≤ 400,0 cm.
Die Werte gelten für:
- konstante Umweltbedingungen (23°C / 960 hPa)
- min. Einschaltdauer von 10 Minuten.

10.4.6 Mittelwertfilter einstellen

▶ [EF] wählen. ▶ [SET] drücken, um in Menü [EF] zu wechseln. ▶ [mEAn] wählen▶ Mit [SET] Parameterwert einstellen:Einstellbereich [s]: 1...60[OFF] = Mittelwertfilter nicht aktiv▶ Mit [MODE/ENTER] bestätigen.

EFmEAn

10.4.7 Alle Parameter auf Werkseinstellung zurücksetzen

▶ [EF] wählen. ▶ [SET] drücken, um in Menü [EF] zu wechseln. ▶ [rES] wählen▶ [SET] drücken und festhalten, bis [----] erscheint. ▶ Mit [MODE/ENTER] bestätigen. ▷ Das Gerät wechselt zurück in den Auslieferungszustand. ▷ Die Initialanzeige erscheint im Display.

EFr-ES= = = = =

11 Betrieb

11.1 Betriebsarten

11.1.1 Run-Modus

Der Run-Modus entspricht dem normalen Arbeitsbetrieb.

Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und erzeugt Ausgangssignale entsprechend den eingestellten Parametern.

Das Display zeigt den aktuellen Füllstand (relativ zum Referenzlevel) an, die gelben LEDs signalisieren den Schaltzustand der Ausgänge.

11.1.2 Display-Modus

Anzeige der Parameter und der eingestellten Parameterwerte.

▶ [MODE/ENTER] kurz drücken.

▷ Gerät geht in den Display-Modus über. Intern verbleibt es im Arbeitsbetrieb. Die eingestellten Parameterwerte können abgelesen werden:
▶ Um durch die Parameter zu blättern, [MODE/ENTER] kurz drücken.
▶ Um den zugehörigen Parameterwert anzeigen zu lassen, [SET] kurz drücken.
▷ Nach 15 s wechselt das Gerät zurück in den Run-Modus.

11.1.3 Objektreflektivität

Anzeige der Objektreflektivität:

▶ Aus dem Run-Modus [SET] drücken.

▷ Gerät zeigt einen Orientierungswert zur Objektreffektivität an (z. B. +100 entspricht weißem Objekt, +020 entspricht grauem Objekt).

11.1.4 Programmier-Modus

Einstellen der Parameterwerte → 10.1 Parametrierung allgemein.

12 Fehlerbehebung

Display	Mögliche Ursachen	Schaltausgang				Stromausgang
		Hno	Hnc	Fno	Fnc	AEP < ASP	ASP < AEP
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	Initialanzeige Referenzlevel nicht eingelernt	OFF	Nicht aktiv				3,5 mA
++	zu viel Licht, z. B. spiegelnde Oberfläche	Abhängig von Einstellungen FOU1 / FOU2 FOU = [ON]: Schaltausgang geschaltet oder Analogwert = 20,5 mA / 10 V FOU = [OFF]: Schaltausgang ausgeschaltet oder Analogwert = 3,5 mA / 0 V
--	zu wenig Licht, kein Medium
near	Füllstand < 20 cm
far	Füllstand > 999,5 cm
Errp	Plausibilität (z. B. Medium zu schnell)
LoFF	Laser ausgeschaltet
----	Unterfüllung. Füllstand unterschreitet das eingelernte Referenzlevel	OFF	ON	OFF	ON	20,5 mA 10 V	3,5 mA 0 V
SC1	Kurzschluss Kanal 1
SC2	Kurzschluss Kanal 2					[SC2] oder [SC] nur aktiv, wenn OUT2 als Schaltausgang konfiguriert ist.
SC	Kurzschluss Kanal 1 & 2
Display	IO-Link-Prozesswert		IO-Link-Device Status *)
	Füllstand *)	Objektrefflektivität *)
----	NoData	Normalbetrieb	Functional Check
++		OL	Out-of-Specification
--		UL
near	OL	NoData
far	UL
Errp	Letzter gültiger Messwert
LoFF	NoData		Device is operating properly
----	UL	Normalbetrieb
SC1	IO-Link gestört
SC2	Normalbetrieb		Functional Check
SC	IO-Link gestört

*) siehe gerätebezogene IODD

13 Wartung, Instandsetzung, Entsorgung

Die Instandsetzung defekter Sensoren ist nur durch den Hersteller erlaubt.

▶ Die Frontscheibe des Gerätes von Verschmutzung freihalten.
▶ Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.

14 Werkseinstellungen

Im Auslieferungszustand wird das Parametriermenü nicht vollständig angezeigt. Nur die Parameterwerte [Uni], [EMP], [cEMP], [cMED] sind einstellbar. Erst nach Einstellen des Referenzlevels ist das gesamte Parametriermenü zugänglich.

Parameter	Einstellbereich	Werkseinstellung	Eigene Einstellung
Uni	cm, m, Inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 / FH1 [cm]	20...999,5	100
rP1 / FL1 [cm]	20...999,5	80
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 / FH2 [cm]	20,0...999,5	200
rP2 / FL2 [cm]	20,0...999,5	180
ASP [cm]	20...999,5	0
AEP [cm]	20...999,5	979,5
dr1 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
dFO [s]	0...0,1...5	0,2
EMP [cm]	20,0...999,5	20,0
cMEd [cm]	20,0...999,5	—
diS	ON ; OFF	ON
RATE [Hz]	1...33	15
mEAn [s]	OFF; 1...60	OFF

Technische Daten und weitere Informationen unter www.ifm.com
