Produkttyp	Inkrementalgeber (Drehgeber)
Marke	IFM
Modell	RC6012
Stromversorgung	Version 5 V TTL oder 10...30 V HTL (je nach Modell)
Ausgänge	A, B (um 90° phasenverschoben), Nullindex, invertierte Ausgänge verfügbar
Kurzschlussschutz	Version 5V TTL: auf 0V; Version HTL: auf 0V und L+ (max. 1 Minute)
Maximale Kabellänge	100 m für Version 5 V TTL, 300 m für Version 10...30 V HTL
Mindestabstand zu Störquellen	20 cm
Elektrischer Anschluss	5-poliger Stecker oder 13-adriges Kabel
Montage	Verschraubung auf Befestigungsflansch; flexible Kupplung verwenden, um Versätze auszugleichen
Wartung und Reinigung	Stöße auf die Welle vermeiden; keine abrasiven Werkzeuge verwenden; mit einem weichen, trockenen Tuch reinigen
Sicherheit	Anlage vor Anschließen oder Trennen spannungsfrei schalten
Ersatzteile und Reparierbarkeit	Zubehör verfügbar auf www.ifm.com; keine spezifizierten Ersatzteile
Allgemeine Informationen	Bedienungsanleitung als PDF verfügbar; Referenz U8V 10 08 70596 006
Hauptfunktionen	Umwandlung von Drehbewegungen in Impulse zur Messung linearer und Winkelverschiebungen
Ausgangssignale	Digitale Impulse auf A, B; Nullindex einmal pro Umdrehung
Abschirmung	Geflechtsschirm mit Gehäuse verbunden

Häufig gestellte Fragen - RC6012 IFM

Wie schließe ich den Drehgeber RC6012 an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Drähte nach dem mitgelieferten Schaltplan an (siehe Gehäusedeckel). Bei einer Version 5 V TTL sind die Ausgänge gegen Kurzschluss auf 0V geschützt. Nicht verwendete Drähte müssen isoliert werden.

Was ist die Versorgungsspannung des RC6012?

Der Drehgeber ist in zwei Versionen erhältlich: 5 V TTL und 10...30 V HTL. Überprüfen Sie das Gehäuseetikett, um die genaue Version zu erfahren.

Was ist die maximale Kabellänge?

Bis zu 100 m für die Version 5 V TTL und 300 m für die Version 10...30 V HTL, mit geeigneten Kabeln.

Wie bestimmt man die Drehrichtung?

Die Ausgänge A und B sind um 90° phasenverschoben. Die Drehrichtung wird durch die Reihenfolge der Impulse bestimmt (A voraus oder B voraus). Das elektronische Modul interpretiert diese Phasenverschiebung.

Was ist der Nullindex?

Der Nullindex ist ein Impuls, der einmal pro mechanischer Umdrehung der Welle ausgegeben wird. Er dient als Positionsreferenz bei Netzausfall.

Wie montiere ich den Drehgeber richtig?

Schrauben Sie den Drehgeber auf einen Befestigungsflansch. Verwenden Sie eine flexible Kupplung (Faltenbalg- oder elastische Scheibenkupplung), um Wellenversätze auszugleichen. Vermeiden Sie Stöße auf die Welle.

Was ist der Kurzschlussschutz?

Version 5V TTL: Ausgänge gegen Kurzschluss auf 0V geschützt. Version HTL: geschützt auf 0V und L+ (max. 1 Minute).

Müssen nicht verwendete Drähte isoliert werden?

Ja, nicht verwendete Drähte müssen isoliert werden, um Kurzschlüsse oder versehentliche Verbindungen zu vermeiden.

Wo finde ich Zubehör und das Datenblatt?

Das Datenblatt und das passende Zubehör sind auf der Website www.ifm.com verfügbar.

Wie reinige ich den Drehgeber?

Vermeiden Sie Stöße auf die Welle. Verwenden Sie keine abrasiven Werkzeuge. Reinigen Sie mit einem weichen, trockenen Tuch.

BEDIENUNGSANLEITUNG RC6012 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder lösen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlussschutz

5 V TTL Version: Ausgänge kurzschlussfest gegen 0 V

10...30 V HTL Version: Ausgänge kurzschlussfest gegen 0 V

und L+ maximal 1 Minute

Standardanschlussbelegungen:

Die Anschlussbelegung finden Sie zusätzlich auf der Gehäusekappe.

	Flanschstecker 5polig	ifm1001.xx Kabel13 adrig
L+ 2 12 braun/grün
L+ Sensor - 2 blau
0V 1 10 weiß/grün
0V Sensor	-	11	weiß
A	3	5	braun
A neg.	- 6 grün
B	4	8	grau
B neg.	- 1	rosa
0-Index	5	3	rot
0-Index neg.	- 4	schwarz
Störung neg.	- 7	violett
frei	- 9	-
frei	-	-	gelb
Schirm	Gehäuse	Gehäuse	Gehäuse

Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren. Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlußleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlußleitung ist mit dem Gebergehäuse verbunden.

Ausgangssignale

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90° versetzt, dadurch kann in der Folgeelektronik die Drehrichtung ausgewertet werden.

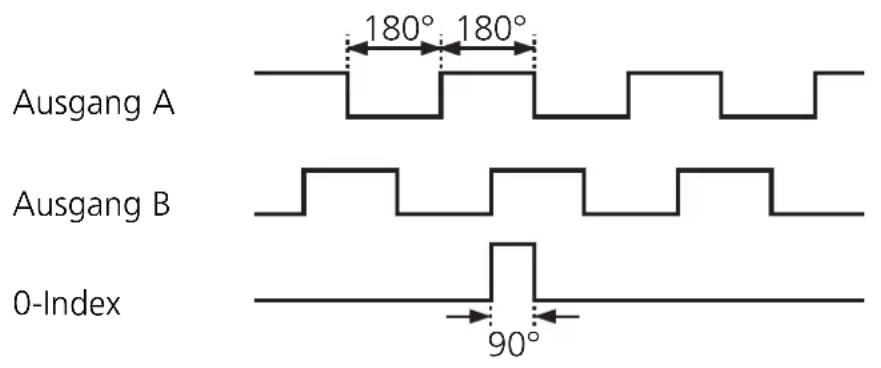

Ausgang A 180° 180° Ausgang B 0-Index 90°

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang benötigt um Störgrößen heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgen- oder Federscheibenkupplung erfolgen, um Wellenversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen können mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigen.

Die Montage des Befestigungswinkels auf ein federndes Unterteil schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

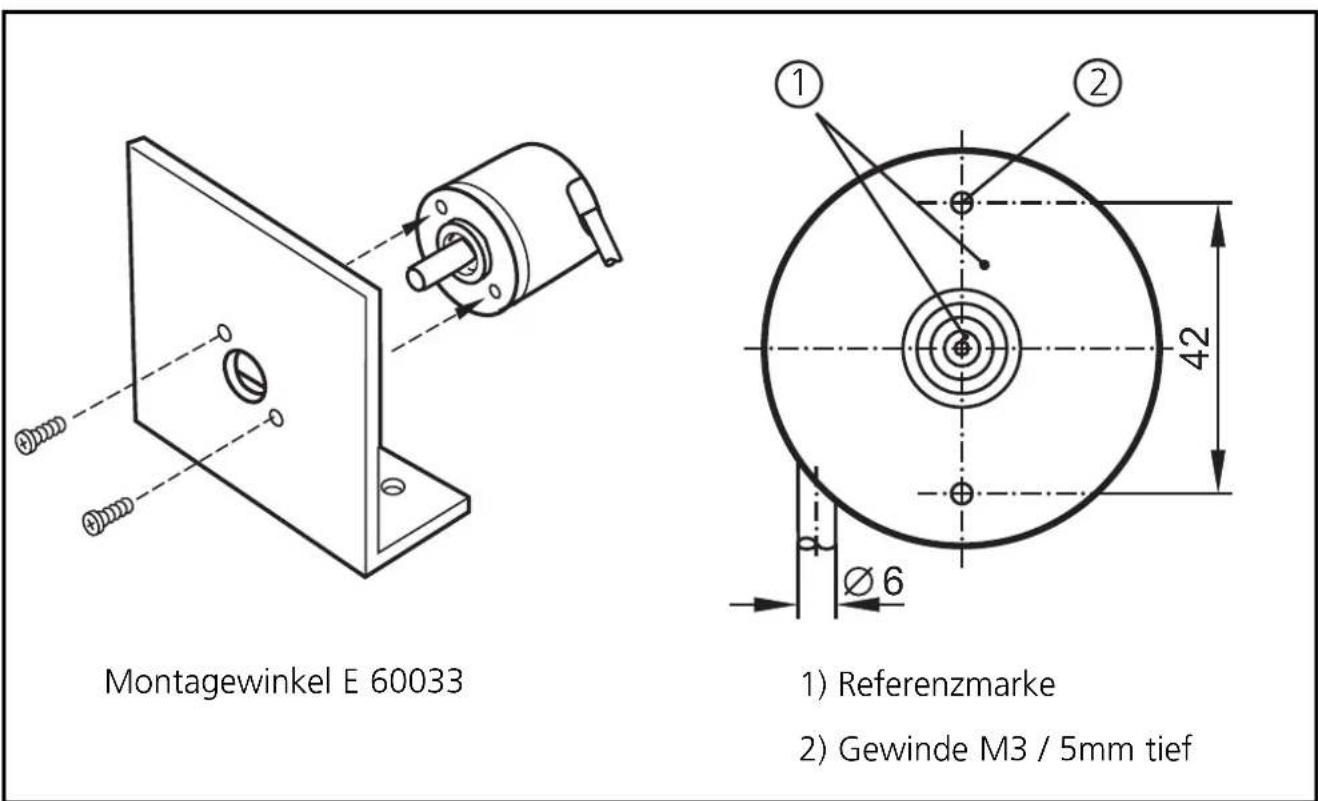

1) Referenzmarke
2) Gewinde M3 / 5mm tief

Datenblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
