| Type de produit | Codeur incrémental (détecteur de rotation) |
| Marque | IFM |
| Modèle | RC6012 |
| Alimentation électrique | Version 5 V TTL ou 10...30 V HTL (selon modèle) |
| Sorties | A, B (déphasées de 90°), index zéro, sorties inversées disponibles |
| Protection contre les courts-circuits | Version 5V TTL : sur 0V ; Version HTL : sur 0V et L+ (max. 1 minute) |
| Longueur maximale de câble | 100 m pour version 5 V TTL, 300 m pour version 10...30 V HTL |
| Distance minimale aux sources parasites | 20 cm |
| Raccordement électrique | Embase mâle 5 pôles ou câble 13 fils |
| Montage | Vissage sur flasque de fixation ; utiliser un accouplement flexible pour compenser les déports |
| Entretien et nettoyage | Éviter les coups sur l'arbre ; ne pas utiliser d'outil abrasif ; nettoyer avec un chiffon doux et sec |
| Sécurité | Mettre l'installation hors tension avant tout raccordement ou débranchement |
| Pièces détachées et réparabilité | Accessoires disponibles sur le site www.ifm.com ; pas de pièces détachées spécifiées |
| Informations générales | Notice d'utilisation disponible en PDF ; référence U8V 10 08 70596 006 |
| Fonctions principales | Conversion de mouvements de rotation en impulsions pour mesurer déplacements linéaires et angulaires |
| Signaux de sortie | Impulsions numériques sur A, B ; index zéro une fois par tour |
| Blindage | Blindage tressé relié au boîtier |
FOIRE AUX QUESTIONS - RC6012 IFM
Questions des utilisateurs sur RC6012 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice RC6012 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RC6012 de la marque IFM.
MODE D'EMPLOI RC6012 IFM

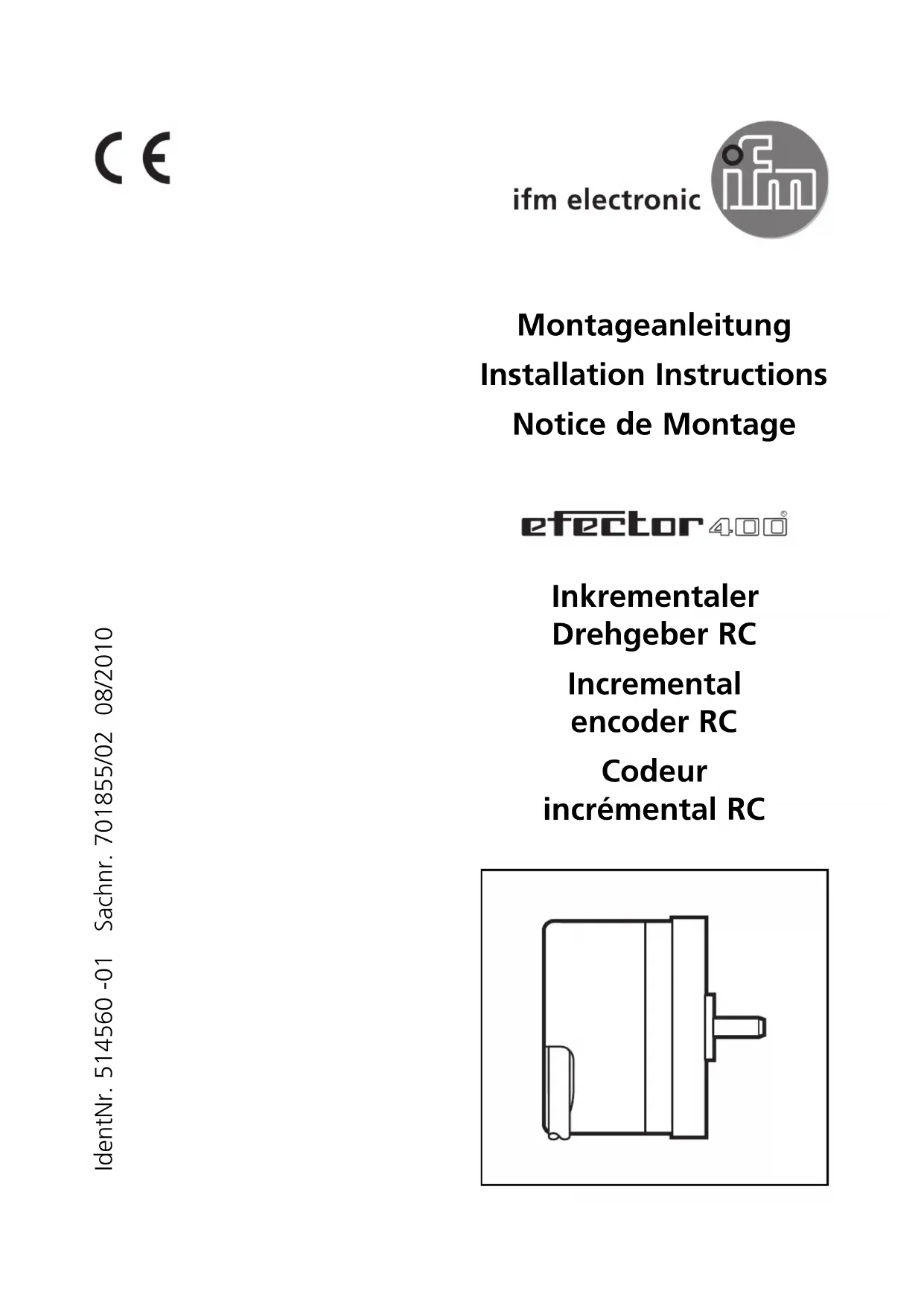

efector400®
Inkrementaler
Drehgeber RC
Incremental
encoder RC
Codeur
incrémental RC
Fonctionnement et caractéristiques
Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.
Raccordement électrique
Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs! Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits francs ou une connexion intempestive non autorisée entre deux fils conducteurs.
Protection contre les courts-circuits
Version 5 V TTL: sorties protégées contre les courts-circuits sur 0V Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0V et L+ (max. 1 minute)
Branchement standard:
Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.
| embase mâle 5 pôles | ifm1001.xx câble | 13 fils | |
| L+ 2 12 brun/ver | |||
| L+ capteur - 2 bleu | |||
| 0V 1 10 blanc/vert | |||
| 0V capteur - 11 | blanc | ||
| A | 3 | 5 | brun |
| A nég. | - 6 | vert | |
| B | 4 | 8 gris | |
| B nég. | - 1 | rose | |
| index 0 | 5 | 3 | roûge |
| index 0 nég. | - 4 | noir | |
| défaut nég. | - 7 | violet | |
| libre | - 9 | - | |
| libre | - | - | jaune |
| blindage | boîtier | boîtier | boîtier |
Les fils L+ (capteur) et 0V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.
En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.
Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.
Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm.
Le blindage tressé dans le câble est relié au boîtier du codeur.

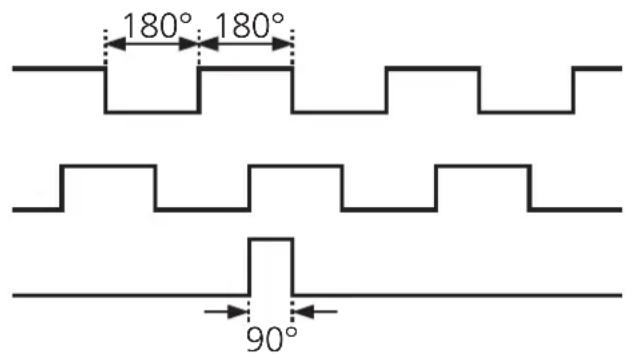

Signaux de sortie
Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie.
Les sorties A et B sont électriquement déphasées de 90°, de ce fait le sens de rotation peut être évalué dans le module électronique.
sortie A
sortie B
index 0
Montage
Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!
Le codeur peut être vissé sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.
Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.
Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.
1) repère 2) filetage M3 / profondeur 5mm
Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
No. U8V 10 08 70596 006
