Produkttyp	Absolut-Encoder für Feldbus-Gateways
Marke	IFM
Modell	RN1200
Spannungsversorgung	5 V DC
Maximale Drehzahl	10.000 U/min
Geschwindigkeit für absolute Position	6.000 U/min
Montageart	Vollwelle oder Hohlwelle
Maximale Kabellänge	100 m
Anzahl der Pins	17
Ausgangssignale	TTL, RS485 (Daten und Impulse)
Minimale Hohlwellentiefe	10 mm
Maximale Hohlwellentiefe	19 mm
Sicherheit	Vor Montage oder Anschluss spannungsfrei schalten
Wartung	Mit einem trockenen Tuch reinigen; Schläge auf die Welle vermeiden
Ersatzteile	Nicht zutreffend; Gerät nicht reparierbar

Häufig gestellte Fragen - RN1200 IFM

Was ist der Produkttyp des RN1200 IFM?

Der RN1200 ist ein Absolut-Encoder, der für Feldbus-Gateways konzipiert ist.

Welche Spannungsversorgung wird benötigt?

Die erforderliche Spannungsversorgung beträgt 5 V DC.

Was ist die maximale Drehzahl?

Die maximale Drehzahl beträgt 10.000 U/min und für die absolute Position 6.000 U/min.

Wie montiert man den Encoder auf einer Hohlwelle?

Schrauben Sie die Klemmutter ab, führen Sie den Encoder in die Welle ein (10 bis 19 mm), befestigen Sie die Stator-Kupplung mit vier M3-Schrauben und schrauben Sie die Mutter fest.

Welche Sicherheitsvorkehrungen sind bei der Montage zu beachten?

Schalten Sie die Anlage spannungsfrei, vermeiden Sie Schläge auf die Welle und verwenden Sie keine Werkzeuge wie eine Feile, um das Gerät nicht zu beschädigen.

Wie lang darf das Anschlusskabel maximal sein?

Die maximale Länge des geschirmten Kabels beträgt 100 m, installiert mit mindestens 20 cm Abstand zu Störquellen.

Welche Signale stehen am Ausgang zur Verfügung?

Die Ausgänge sind TTL-kompatibel: Impulse (A, B) und synchronisierte serielle Daten (Data, /Data).

Wie erfolgt der elektrische Anschluss?

Der Anschluss erfolgt über einen 17-poligen Steckverbinder; die detaillierte Pinbelegung ist in der Anleitung enthalten. Die Abschirmung muss mit Erde verbunden werden.

Was ist das Funktionsprinzip des Encoders?

Der Encoder wandelt Drehbewegungen in digitale Zahlenwerte um: jede Umdrehung und Winkellage wird als digitaler Wert ausgegeben.

Was tun bei Fehlfunktion?

Überprüfen Sie die Spannungsversorgung und die Anschlüsse. Wenn das Problem weiterhin besteht, konsultieren Sie die vollständige Anleitung oder wenden Sie sich an den IFM-Support; das Gerät ist nicht vom Benutzer reparierbar.

BEDIENUNGSANLEITUNG RN1200 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in digitale Zahlenwerte. Jege Umdrehung und jeder Winkelstellung der Umdrehungen wird als Zahlenwert ausgegeben.

Mit den Werten setzen sich Winkelbewegungen messen, Positionen und Anzahl der Umdrehungen bestimmen.

• Versorgungsspannung 5V DC
• max. Drehzahl für absoluten Positionswert: 6000U/min.
• max. Drehzahl mechanisch: 10000U/min.

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb damit während der Montage nicht in Betrieb gesetzt werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlichem Werkzeug behandeln: Zerstörungsgefahr!

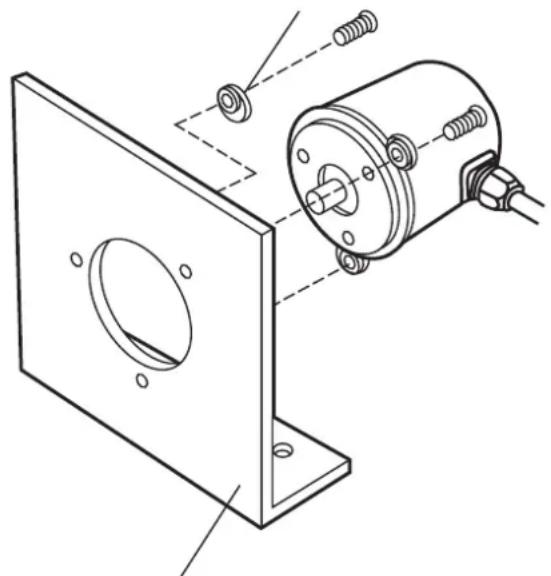

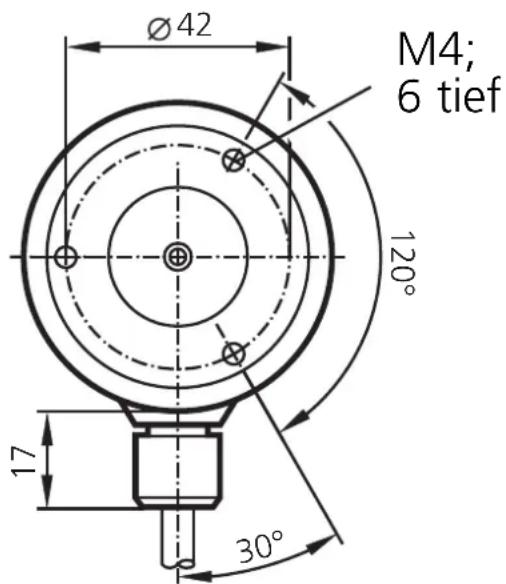

Montage Vollwellengeber

Befestigungsexzenter

Befestigungswinkel E60034

Drehgeber und Antrieb sollen durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Meßrad sollenten Drehgeber und Meßrad am Ende eines flexibel gelagerten Hebels montiert werden.

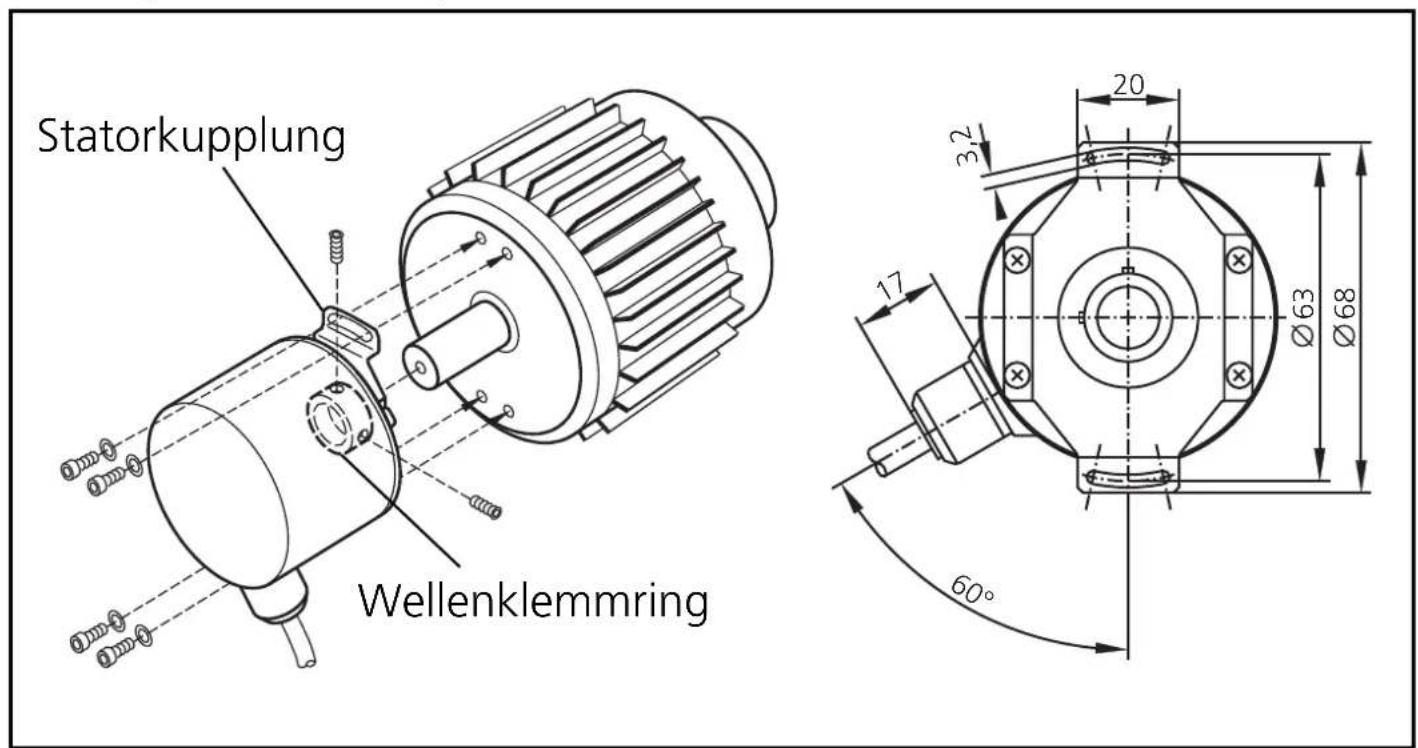

Montage Hohlwellengeber

1. Losen Sie die Schrauben zur Wellenklemmung.
2. Schieber den Drehgeber auf die Welle (min. 10mm, max. 19mm) und befestigen Sie die Statorkupplung durch vier Schrauben M3.
3. Ziehen Sie die Schrauben zur Wellenklemmung fest.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen offen. Anschlußbelegung:

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9
	schwarz	plauot	weiß	grün	braun	braun/grün	violett	gelb
5V Sensor	n.c.	n.c.	0V Sensor	n.c.	n.c.	5V Up	Takt	Takt

Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17
weiß/ grün	Schirm	blau/ schwarz	rot/ schwarz	grau	grün/ schwarz	gelb/ schwarz	rosa
0V Un	Gehäuse	B (+)	B (-)	Datum	A (+)	A (-)	Daten

Veränderung mit abgeschirmtem Veränderungskabel; max. Länge 100m; getrennt von Störquellen verlegen (Mindestabstand ca. 20cm). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.

Codesignal Dateneingang:
TTL-kompatible Signale Takt und Takt aus Treiber nach RS 485
Codesignal Datenausgang:
Synchron-serial, TTL-kompatible Signale Daten und Daten

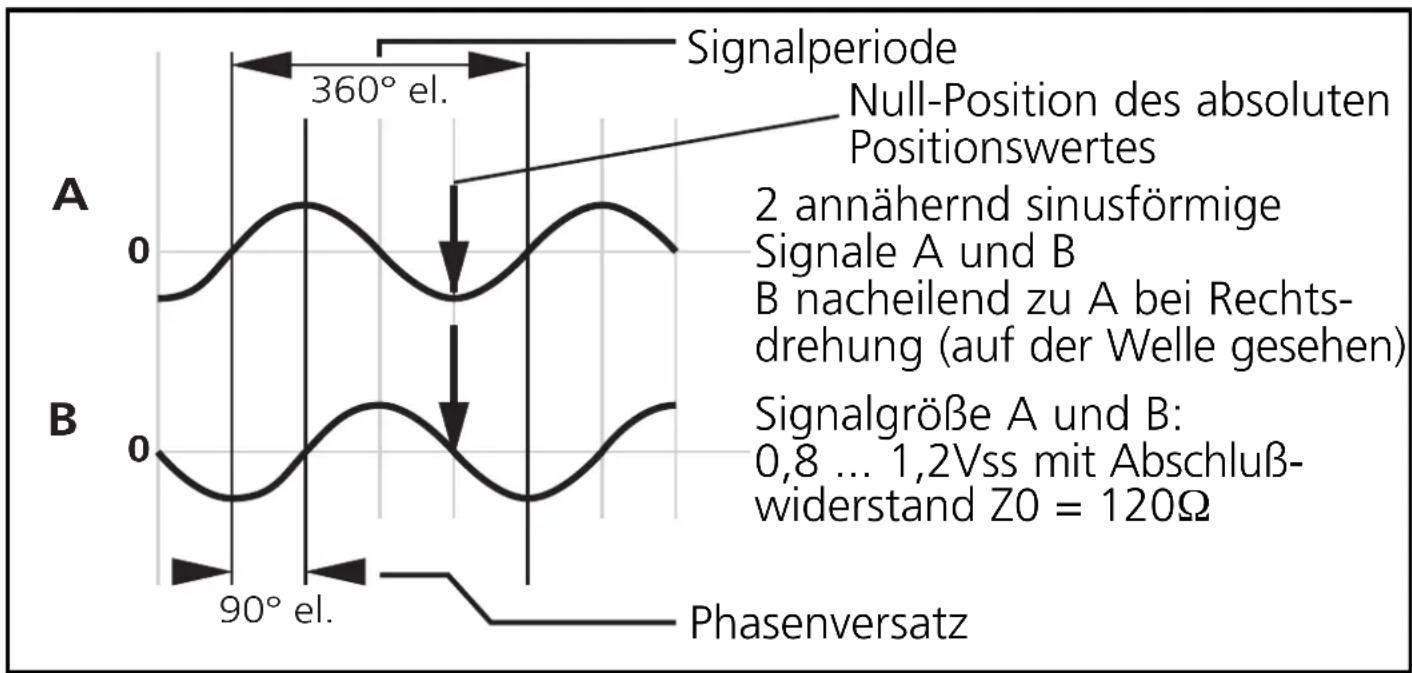

Inkrementalsignale
