MODE D'EMPLOI RN1200 IFM

efector400

Codeur absolu RN pour passerelles bus de terrain

Codeur absolu RN pour passerelles bus de terrain

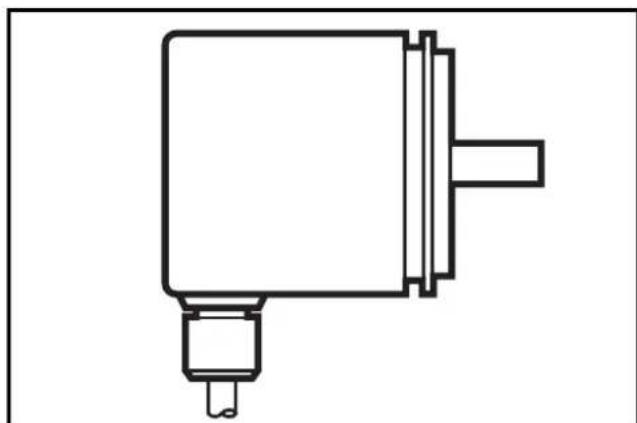

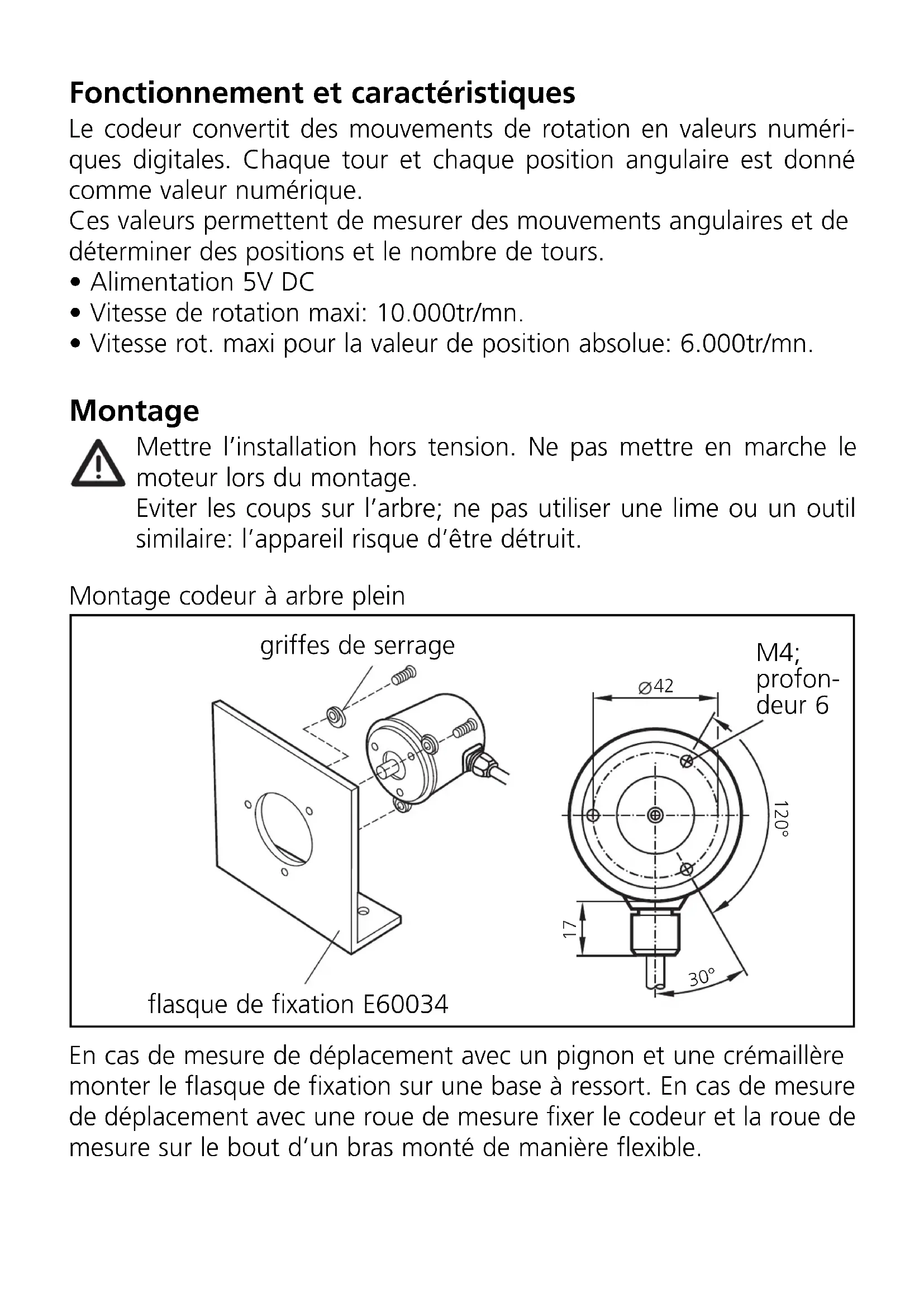

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en valeurs numériques digitales. Chaque tour et chaque position angulaire est donnée comme valeur numérique.

Ces valeurs permettent de mesurer des mouvements angulaires et de déterminer des positions et le nombre de tours.

• Alimentation 5V DC Vitesse de rotation maxi: 10.000tr/mn.
• Vitesse rot. maxi pour la valeur de position absolue: 6.000tr/mn.

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

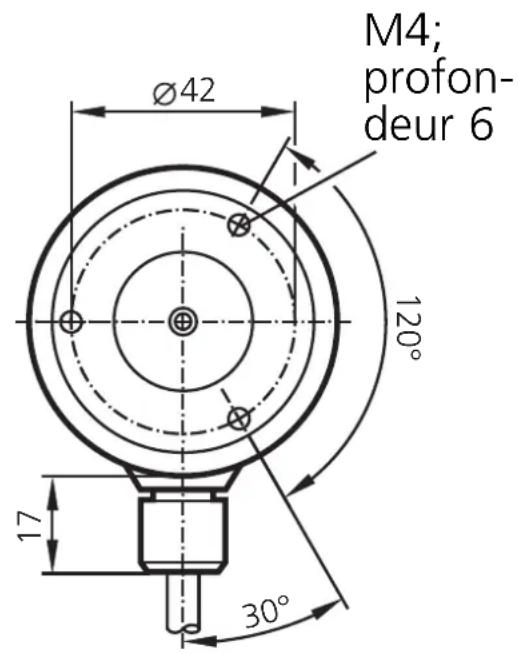

Montage codeur à arbre plein

flasque de fixation E60034

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

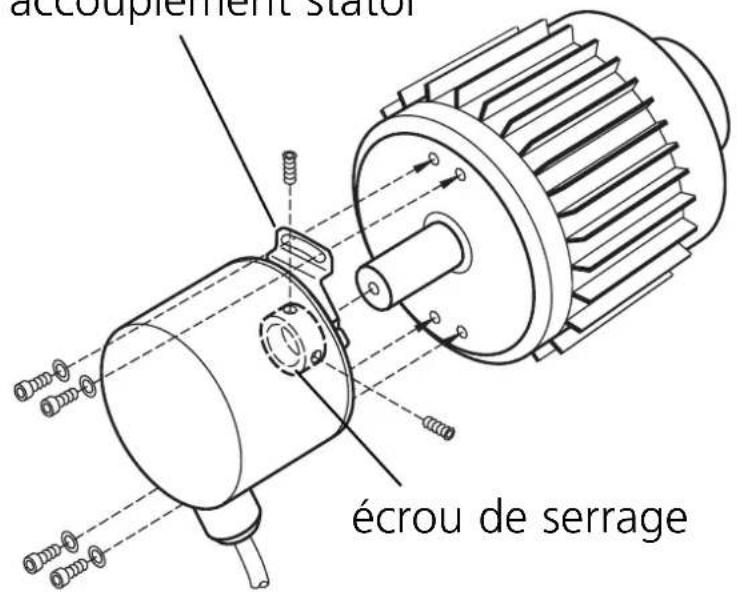

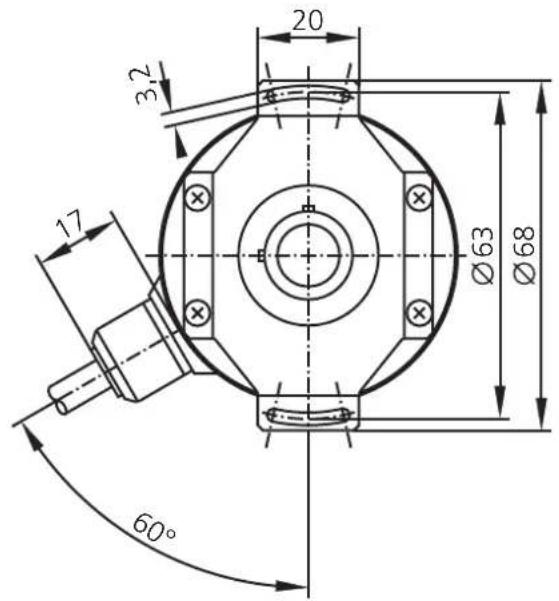

Montage codeur à arbre creux

accouplement stator

1. Dévisserez l'écrou de serrage sur le codeur.
2. Introduire le codeur dans l'arbre (10mm au minimum; 19mm au maximum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Visser l'écrou de serrage.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement / débranchement du raccordement par cable ou connecteur ; raccordement :

pin 1	pin 2	pin 3	pin 4	pin 5	pin 6	pin 7	pin 8	pin 9
	noirbleu rouge		blanc	vert	brun	brun/vert	violet	jaune
5V capteur	n.c.	n.c.	0V capteur	n.c.	n.c.	5V Up	impulsion	impulsion

pin 10	pin 11	pin 12	pin 13	pin 14	pin 15	pin 16	pin 17
blanc/vert	blindage	bleu/noir	rouge/noir	gris	vert/noir	jaune/noir	rose
OVUn	boîtier	B (+)	B (-)	données	A (+)	A (-)	données

Extension par câble blindé; longueur maximale 100m; installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

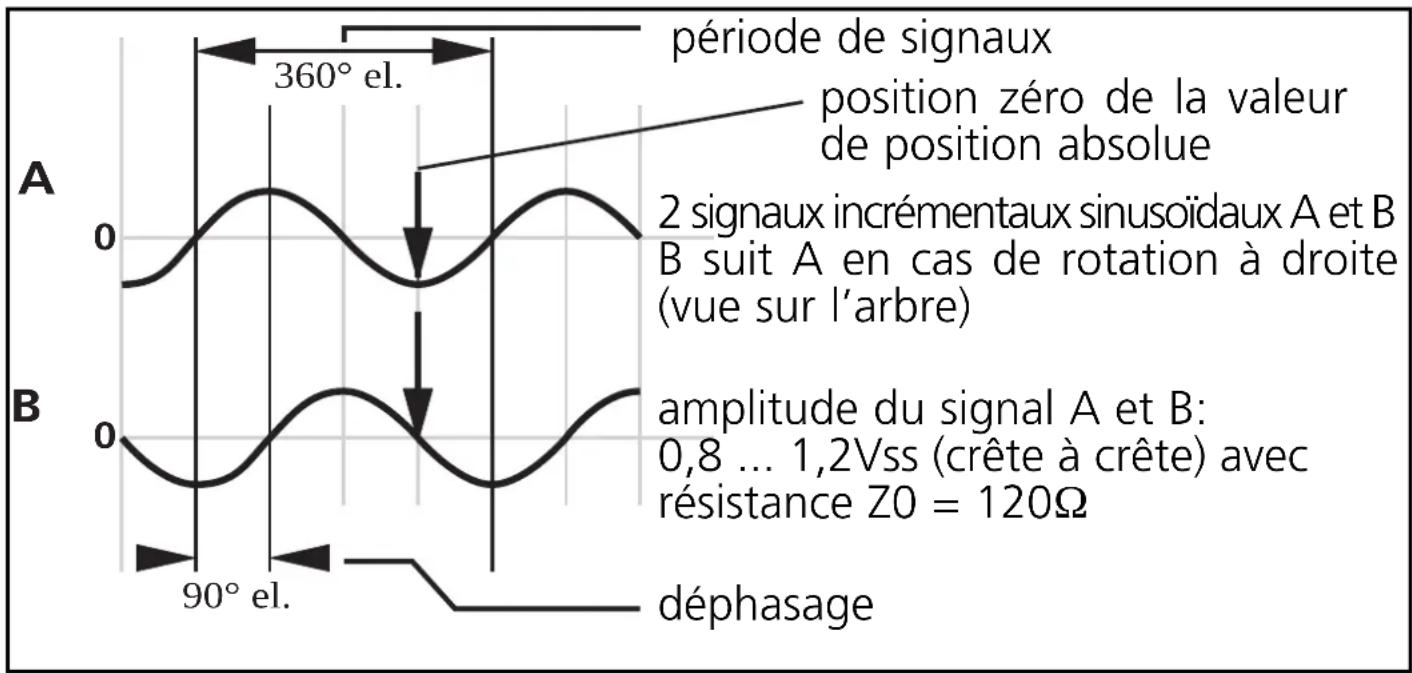

Entrée des données:

Signaux compatibles TTL, impulsion et impulsion transférés de l'amplificateur de ligne selon RS 485

Sortie des données:

synchronisation série, signaux compatibles TTL, données et données
