BEDIENUNGSANLEITUNG KN5125 IFM

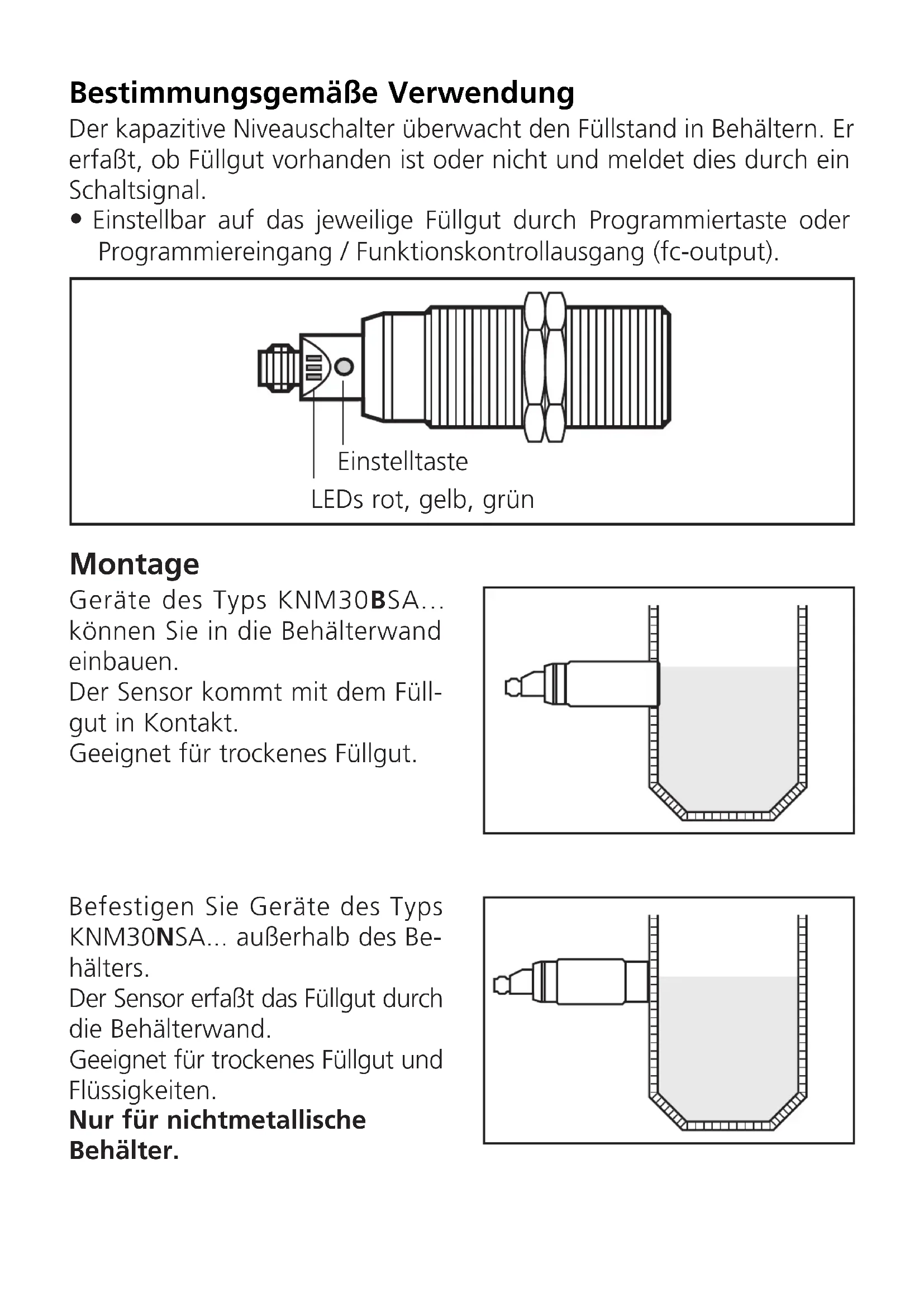

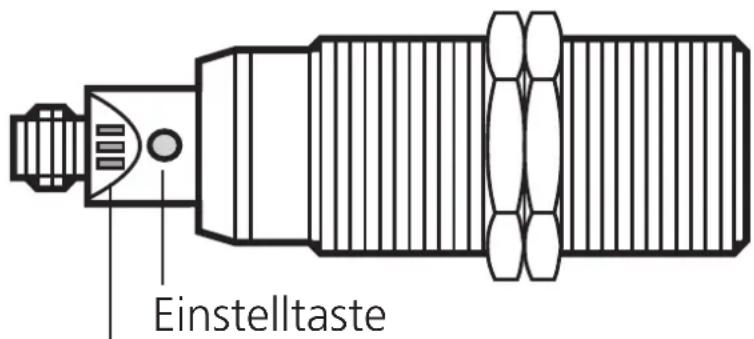

Bestimmungsgemäß Verwendung
Der kapazitive Niveauchafter überwacht den Füllstand in Behältern. Er erfaßt, ob Füllgut vorhanden ist oder nicht und meldet dies durch ein Schaltsignal.
- Einstellbar auf das jeweilige Fällgut durch Programmiertaste oder Programmiereingang / Funktionskontrollausgang (fc-output).
LEDs rot, gelb, grün
Montage

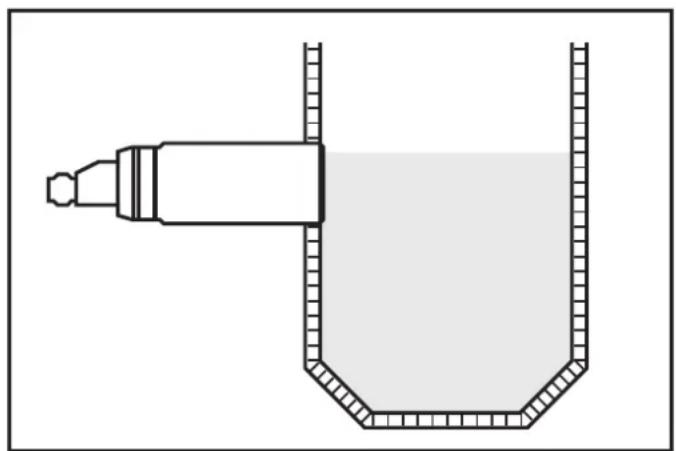

Geräte des Typs KNM30BSA... können Sie in die Behälterwand einbauen.
Der Sensor kommt mit dem Fullgut in Kontakt.
Geeignet fur trockenes Füllgut.

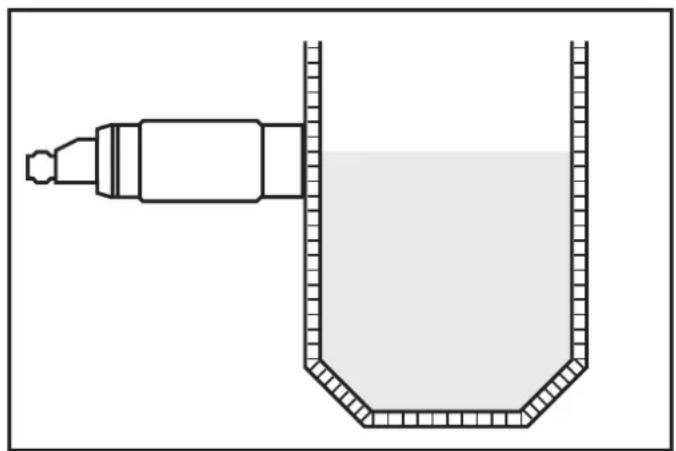

Befestigen Sie Geräte des Typs KNM30NSA... außerhalb des Behalters.
Der Sensor erfaßt das Füllgut durch die Behälterwand.
Geeignet für trockenes Füllgut und Flüssigkeiten.
Nur für nichtmetallische Behälter.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.
Einstellen

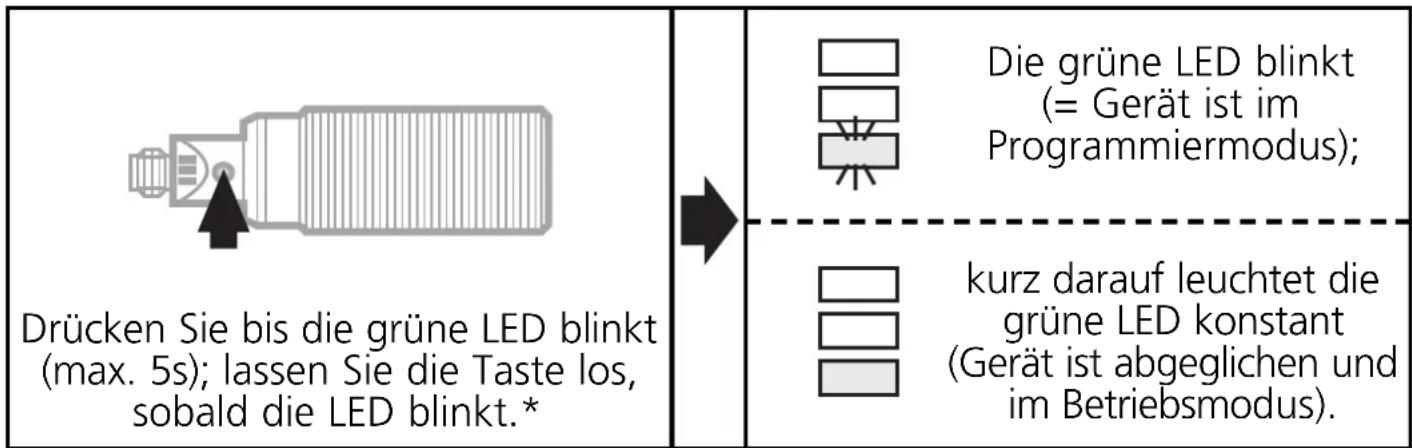

- Leerabgleich
Der Sensor wird auf den leeren Behälter abgeglichen. Erfaßt er Füllgut,ändert sich sein Schaltsignal. Die Ein- und Ausschaltschwelle wird automatisch generiert.

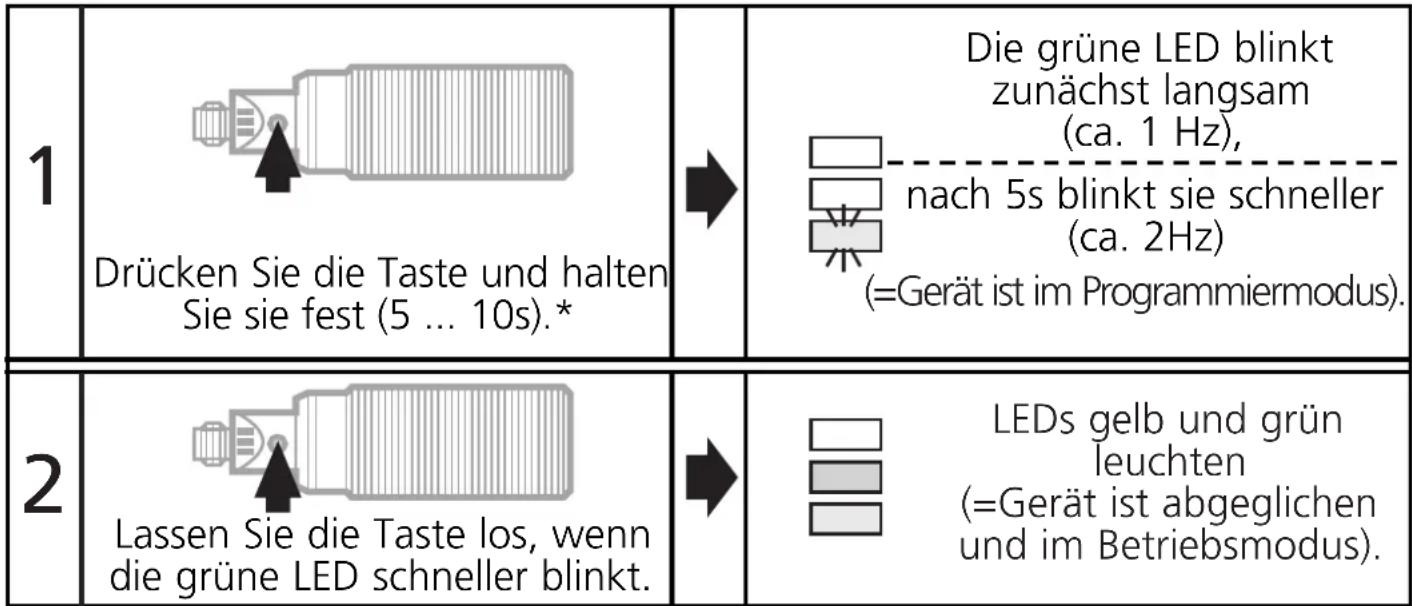

Vollabgleich
Für die meisten Anwendungsfälle genugt der Leerabgleich. Sie können aber auch zusätzlich einen Abgleich auf das Füllgut vornehmen (um z. B. eine optimale Betriebsreserve für spezielle Applikationen zu erhalten).
*Sie können das Gerät auch über Pin 2 (fc-output) abgleichen (Signaldauer = Dauer des Tastendrucks).
Typ FPKG: (+U_B) an Pin 2.
Typ FNKG: (-U_B) an Pin 2.
Die gespeicherten Werte für den Leerabgleich werden durch den Vollabgleich nicht überschreiben. Sie können den Vollabgleich beliebig oft wiederholen. Nach einem erneuten Leerabgleich werden die Schaltschwellen wie der automatisch gesetzt; die zuletzt definierten Werte werden überschreiben.
Ist der Abgleich nicht möglich (z. B. Signal „Leer" und Signal „Gefüllt" sind annahernd gleich stark), blinkt die rote LED nach dem Einstellvorgang (zusätzlich gibt der Funktionskontrollausgang ein 2-Hz-Signal).
Drücken Sie kurz die Einstelltaste (= Bestätigung) und wiederholen Sie den Einstellvorgang.
1
Die grüne LED blinkt zunachst langsam, dann Schneller. Nach 10s verlöscht sie, das Gerät ist verriegelt.
Drucken Sie mindestens 10s
2
Nach 10s verlöschen alle LEDs kurzzeitig. Danach ist das Gerät entriegelt und die LEDs zeigen den aktuellen Betriebszustand.
Drucken Sie mindestens 10s
Verriegeln / Entriegeln
*Sie können das Gerät auch über Pin 2 (fc-output) verriegeln / entriegeln (Signaldauer = Dauer des Tastendrucks).
Typ FPKG: (+U_B) an Pin 2.
Typ FNKG: (-U_B) an Pin 2.
Betrieb
Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang:
| LED grün | Gerät ist betriebsbereit. |
| LED gelb | EIN = Ausgang ist geschaltet. Blinken = Kurzschluß des Schaltausgangs. |
| LED rot + FK-Ausgang | EIN = Unsicherer Arbeitsbereich: - bei gefülltem Behälter: das Füllgut wird nicht sicher erkannt - bei leerem Behälter: das Leersignal hat sich seit dem letzten Abgleich geändert (z. B. durch Schmutzablagerungen). Blinken bzw. 2-Hz-Signal des FK-Ausgangs = Fehler beim Einstellen oder Verriegeln / Entriegeln. |
