Type de produit	Détecteur de niveau capacitif
Marque	IFM
Modèle	KN5125
Catégorie	Détecteur
Alimentation	10-30 V DC
Consommation électrique	< 50 mA
Sortie	Commutation PNP/NPN (selon version), sortie colmatage
Indication LED	Verte (fonctionnement), jaune (état de commutation), rouge (erreur)
Plage de température	-25 °C à +70 °C
Matériau du boîtier	Acier inoxydable / plastique (selon version)
Raccordement	Connecteur M12, 4 broches
Protection	IP67
Montage	Dans la paroi de la cuve (contact direct) ou à travers une paroi non métallique
Fonctions principales	Détection de niveau de matières en vrac (sèches) et liquides, réglage vide/plein, blocage/déblocage
Réglage	Par bouton-poussoir ou entrée de programmation (broche 2)
Entretien et nettoyage	Nettoyer régulièrement la surface de détection pour éviter l'encrassement
Sécurité	Mettre l'installation hors tension avant tout raccordement ou entretien
Poids	Environ 100 g
Dimensions	Diamètre 30 mm, longueur 60 mm (approximatif)
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contactez le service IFM en cas de défaut
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - KN5125 IFM

Comment installer le détecteur IFM KN5125 ?

Le montage s'effectue dans la paroi de la cuve pour un contact direct avec la matière, ou à travers une paroi non métallique pour les modèles KNM30NSA. Assurez-vous que la cuve est hors tension avant le raccordement électrique.

Comment régler le détecteur pour une cuve vide ?

Placez le détecteur sur une cuve vide et appuyez brièvement sur le bouton-poussoir. Les seuils de commutation sont générés automatiquement. La LED jaune indique l'état de commutation.

Comment effectuer un réglage 'plein' supplémentaire ?

Après le réglage 'vide', vous pouvez effectuer un réglage 'plein' en présence de matière. Les valeurs du réglage 'vide' restent mémorisées. Appuyez sur le bouton-poussoir ou utilisez l'entrée de programmation.

Que faire si la LED rouge clignote après un réglage ?

Cela indique une erreur de réglage (signaux vide et plein trop proches). Appuyez brièvement sur le bouton-poussoir pour valider et répétez le réglage. La sortie colmatage émet un signal 2 Hz.

Comment bloquer ou débloquer l'appareil ?

Maintenez le bouton-poussoir enfoncé pendant au moins 10 secondes. La LED verte clignote puis s'éteint pour le blocage. Pour débloquer, répétez l'opération : toutes les LED s'éteignent brièvement puis l'appareil reprend son fonctionnement normal.

Peut-on utiliser ce détecteur avec des liquides ?

Oui, pour les modèles montés à travers une paroi non métallique (KNM30NSA), il convient aux matières en vrac sèches et aux liquides. Les modèles en contact direct (KNM30BSA) sont réservés aux matières sèches.

Quelle est la signification des LED ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée. LED jaune clignotante : court-circuit sur la sortie. LED rouge allumée avec cuve pleine/vide : détection incertaine ou signal 'vide' modifié.

Comment nettoyer le détecteur ?

Nettoyez régulièrement la surface de détection avec un chiffon doux et sec pour éviter l'accumulation de résidus. Évitez les solvants agressifs. Débranchez l'alimentation avant tout nettoyage.

Quelles sont les précautions de sécurité à respecter ?

Mettez toujours l'installation hors tension avant de raccorder ou de déconnecter le détecteur. Utilisez le détecteur dans les limites de température et de pression spécifiées. Ne dépassez pas la tension d'alimentation indiquée.

Où trouver la notice complète du KN5125 ?

La notice d'utilisation est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également demander une traduction en sélectionnant votre langue et en fournissant votre adresse email.

MODE D'EMPLOI KN5125 IFM

Bedienungsanleitung operating instructions notice pour utilisateurs

efectoriso

Kapazitiver

Niveauschalter

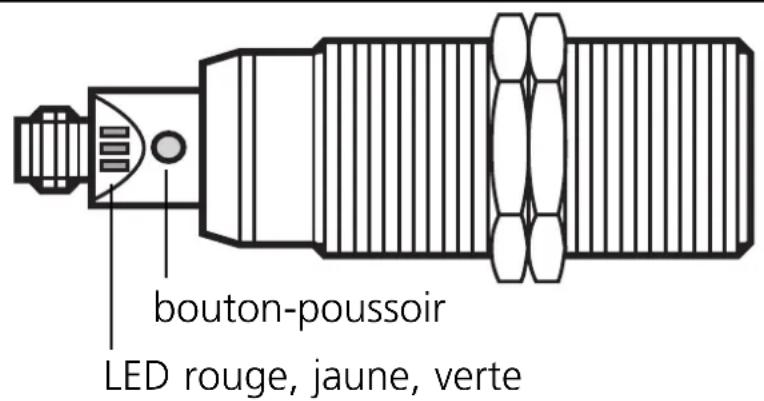

Fonctionnement et caractéristiques

Le détecteur de niveau capacitat controle le niveau dans des cuves. Il détecte si la matière est presente ou non et il indique sa presence par un signal de commutation.

• Peut être régle sur la matière à l'aide d'un bouton-poussoir ou d'une entrée de programmation / sortie colmatage (fc-output).

Montage

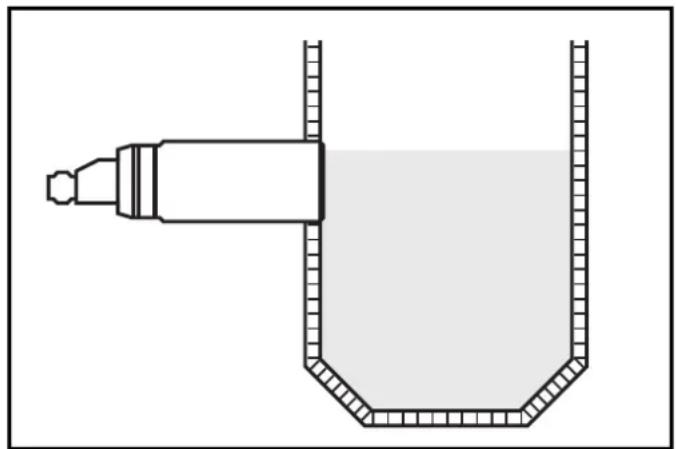

Les boîtiers KNM30BSA...

peuvent etre montes dans la paroi de la cuve.

Le détecteur est en contact avec la matière en vinc.

Utilisables pour la matière en vinc sèche.

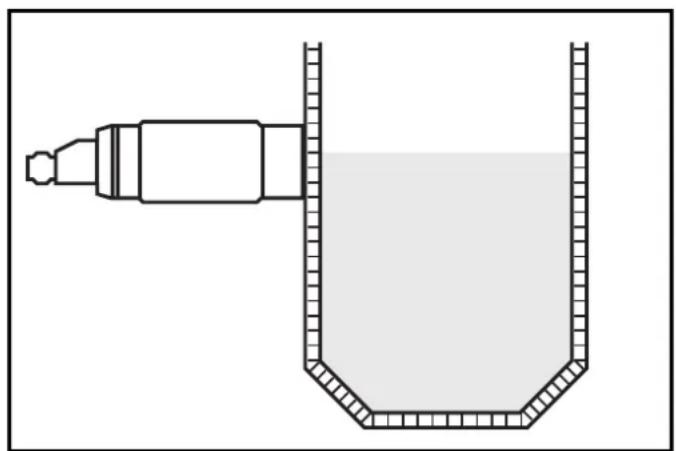

Fixer les boîtiers KNM30NSA... en dehors de la cuve. Le détecteur contrôle la matière en vinc à travers la paroi.

Utilisables pour la matière en vra. seche et les liquides.

Uniquement pour des cuves non-métalliques.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de l'étiquette.

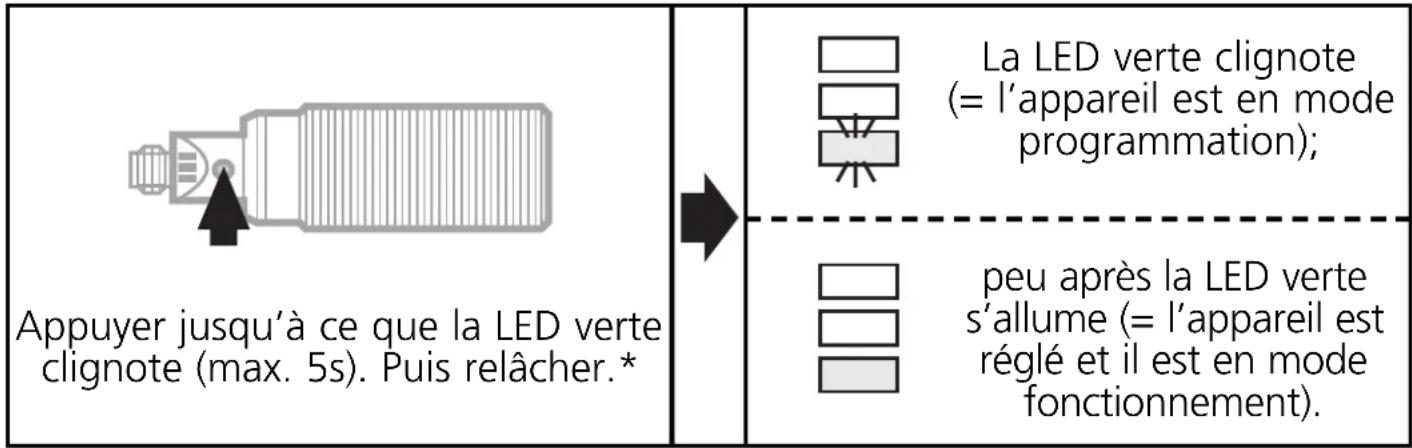

- Réglage «vide»

Le détector sera réglé sur une cuve vide. Lorsqu'il détectera une matière en vrac, il inversera son signal de commutation. Les seuils de commutation sont généres automatiquement.

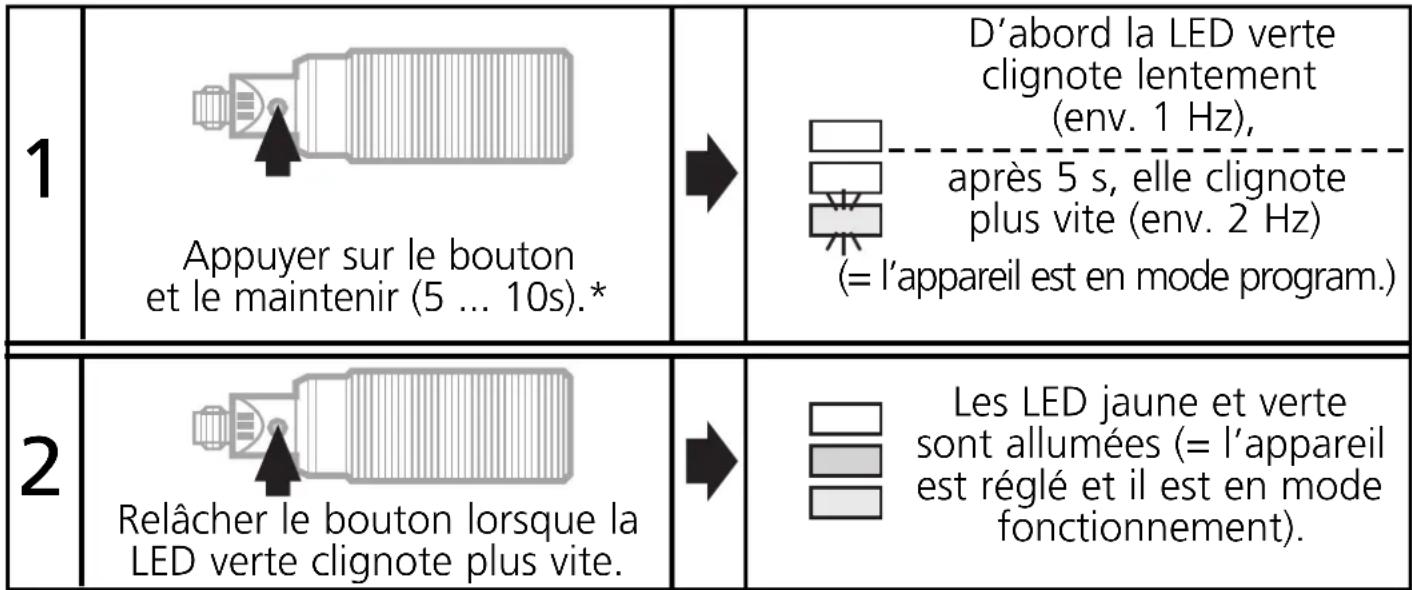

- Réglage «plein»

Pour la plupart des applications, le réglage «vide» est suffisant. On peut en plus effectuer un réglage sur la matière en vinc (par ex. pour avoir une capacité de réserve optimale pour des applications difficiles).

*Il est également possible de régler l'appareil à l'aide de l'entrée de programmation (broche 2, fc output).

(longueur du signal = durée de l'impulsion sur le bouton)

Forme FPKG: (+U_B) à la broche 2; forme FNKG: (-U_B) à la broche 2.

Les valeurs du réglage «vide» restent mémorisées lors du réglage «plein». On peut renouveler le réglage «plein» autant de fois que désiré. Àpres un nouveau réglage «vide», les seuils de commutation sont remis automatiquement aux valeurs initiales et donc replacent les dernières valeurs définies.

Si le réglage n'est pas possible (par ex. le signal «vide» et le signal «plein» sont presque de la même sensibilité) la LED rouge clignote après le réglage (en plus, la sortie colmatage envoie un signal 2Hz).

Appuyer brievement sur le bouton-poussoir (= validation) et repeter le réglage.

Blocage / déblocage:

1	Appuyer pendant au moins 10s.*	→	D'abord la LED verte clignote lentement, ensuite plus vite. Après 10 s, elle s'éteint, l'appareil est bloqué.
2	Appuyerpendant au moins 10s.*	→	Après 10 s, toutes les LED s'éteignent brièvement. Puis l'appareil est débloqué et les LED indiquent l'état de fonctionnement actuel.

*Il est également possible de bloquer/débloquer l'appareil à l'aide de l'entrée de programmation (broche 2, fc output). (longueur du signal = durée de l'impulsion sur le bouton) Forme FPKG: (+U_B) a la broche 2. Forme FNKG: (-U_B) a la broche 2.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte

l'appareil est opérationnel

LED jaune allumée = sortie est commutée clignotante = sortie en état de courts-circuits

allumée et active = zone non sûre: LED rouge - avec la cuve pleine: détction non sûre de la matière en vrac - avec la cuve vide: le signal «vide» a changé depuis le dernier réglage (par ex. par un encrassement)

sortie clignotante ou signal 2Hz de la sortie colmatage colmatage = erreurs pendant le reglage ou le blocage / déblocage
