Produkttyp	Verstärker für Lichtwellenleiter
Marke	IFM
Modell	OB5027
Kategorie	Detektor
Versorgungsspannung	10-30 V DC
Max. Ausgangsstrom (Diagnose)	10 mA
Impulsverlängerung	0 oder einstellbar von 2 bis 90 ms
LED-Anzeigen	Grün (Verfügbarkeit, Reservekapazität), Rot (Fehler), Gelb (Schaltzustand)
Elektrischer Anschluss	Kabel, Farben: BN (braun), BU (blau), BK (schwarz), VT (violett)
Montage	Auf DIN-Schiene oder Montagehalterung
Schutzart	IP65 (Gehäuse geschlossen)
Kompatible Lichtwellenleiter	FE-50 und FT-50
Hauptfunktionen	Berührungslose Erkennung, automatische und manuelle Einstellung des Schaltschwellwerts, Impulsverlängerung
Wartung und Reinigung	Lichtwellenleiter bei Verschmutzung reinigen
Sicherheit	Anlage vor dem Anschluss spannungsfrei schalten
Allgemeine Informationen	24-seitiges Handbuch auf Französisch

Häufig gestellte Fragen - OB5027 IFM

Wie stelle ich den Schaltschwellwert automatisch mit beweglichen Objekten ein?

Führen Sie die Objekte durch den Lichtstrahl und drücken Sie dann T1, bis die LED-Leiste blinkt. Drücken Sie zweimal weiter: Die grüne LED leuchtet auf, um den Betriebsmodus anzuzeigen.

Wie stelle ich den Schaltschwellwert automatisch mit unbeweglichen Objekten ein?

Drücken Sie T1, bis die Leiste blinkt. Platzieren Sie das Objekt im Strahl, drücken Sie einmal. Entfernen Sie das Objekt, drücken Sie einmal. Die grüne LED leuchtet auf.

Wie stelle ich den Schaltschwellwert manuell mit einer Direktreflexionsfaser ein?

Drücken Sie T1 bis zum Blinken. Platzieren Sie das Objekt, messen Sie das Signal. Entfernen Sie das Objekt, messen Sie den Hintergrund. Verwenden Sie die Tasten + oder -, um den Schwellwert in die Mitte zu setzen. Drücken Sie T1 zur Bestätigung.

Wie stelle ich die Impulsverlängerung ein?

Drücken Sie T2, bis die gelbe und grüne LED abwechselnd blinken. Verwenden Sie + oder -, um die Verzögerungszeit einzustellen (1 Druck = ca. 1 ms). Warten Sie 10 s: Die grüne LED leuchtet auf.

Was bedeutet die leuchtende rote LED?

Die rote LED zeigt einen Erkennungsfehler an: falsche Einstellung oder Verschmutzung der Lichtwellenleiter.

Was tun, wenn die LED-Leiste schnell blinkt?

Ein schnelles Blinken signalisiert einen Kurzschluss am Ausgang. Überprüfen Sie die Verkabelung nach dem Ausschalten.

Wie montiere ich die Lichtwellenleiter?

Schraube A lösen, Fasern bis zum Anschlag in die Löcher B einführen, dann Schraube A festziehen. Reduzieren Sie die Reichweite nicht, indem Sie sie nicht vollständig einführen.

Wie ist der elektrische Anschluss?

Anlage spannungsfrei schalten. Anschluss gemäß Farben: BN (braun) = +, BU (blau) = -, BK (schwarz) = Ausgang, VT (violett) = Diagnoseausgang.

Wie überprüfe ich die ordnungsgemäße Funktion?

Beobachten Sie die LEDs: grün leuchtend = Verfügbarkeit, gelb = Schaltzustand. Der Diagnoseausgang wird bei Fehler oder Kurzschluss aktiviert.

Welche IP-Schutzart hat das Gerät?

Das Gerät bietet Schutzart IP65 bei geschlossenem Gehäuse. Nur zum Einstellen öffnen.

BEDIENUNGSANLEITUNG OB5027 IFM

Schaltverstärker für Fiberoptik OBF Switching amplifier for fibre optics OBF

Bestimmungsgemäße Verwendung 3

Bedien- und Anzeigeelemente 3

Montage 4

Adaptieren der Lichtleiter 4

Elektrischer Anschluß 4

Schaltschwelle automatisch einstellen (1) 5

Schaltschwelle automatisch einstellen (2) 6

Schaltschwelle manuell einstellen (1) 7

Schaltschwelle manuell einstellen (2) 8

Einstellen der Impulsverlängerung 9

Betrieb 9

English

Intended use 10

Bestimmungsgemäße Verwendung

Der Schaltverstärker erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-50 und FT-50.
• Reich- und Tastweite je nach Fiberoptik.
• Impulsverlängerung, 0 oder 2 ... 90 ms einstellbar.

(Jeder Eingangsimpuls wird auf den eingestellten Wert verlängert).

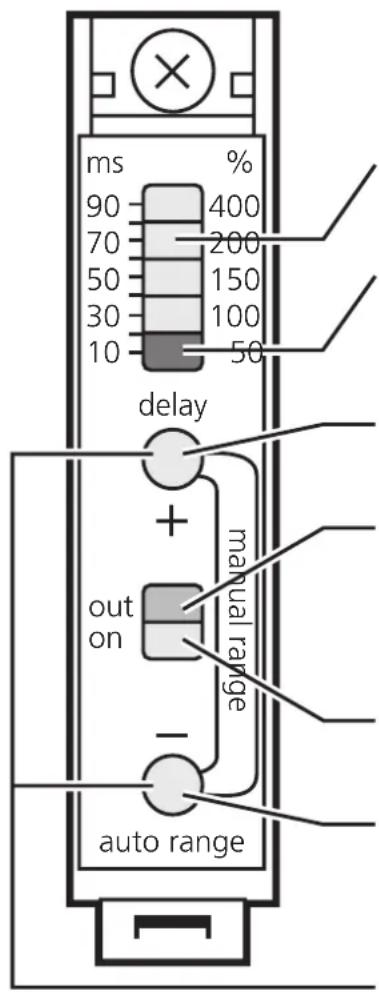

Bedien- und Anzeigeelemente

Grüne LEDs:

• im Betriebsmodus: Betriebsreserve in %
• im Programmiermodus: Stärke des Eingangssignals

Rote LED:

leuchtet im unsicheren Empfangsbereich (Dejustage, Verschmutzung der Optik)

T2: Start der Einstellung für die Impulsverlängerung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

T1: Start der automatischen Schaltschwelleneinstellung

T1 + T2: Start der manuellen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

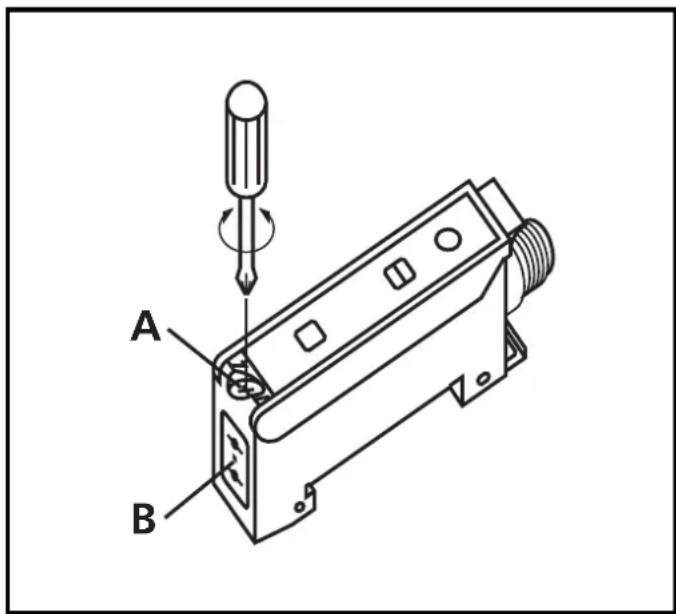

Adaptieren der Lichtleiter:

1. Lösen Sie die Schraube A.
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B bis zum Anschlag und halten Sie sie fest.
3. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den internen Scheiben an, verringert sich die Reich-/Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, VT = violett.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. letzte Seite oder Typaufkleber).
• Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

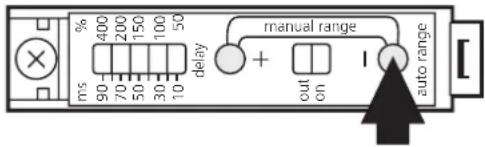

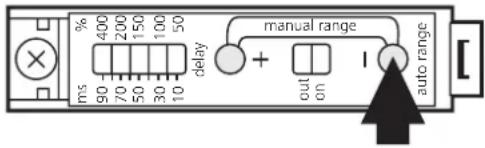

Schaltschwelle automatisch einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen.Drücken Sie, bis LED-Kette blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Drücken Sie 1 mal.			LEDs gelb und grün verlöschen kurzzeitig,
				danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

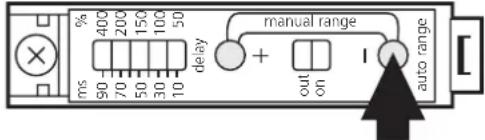

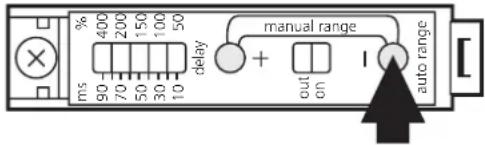

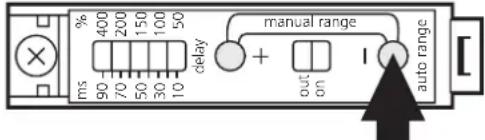

Schaltschwelle automatisch einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis LED-Kette blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.*Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.* Drücken Sie 1 mal.		LEDs gelb und grün verlöschen kurzzeitig,
			danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

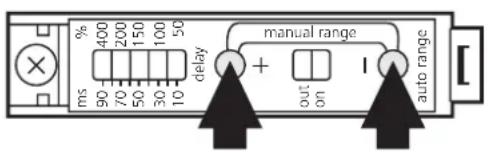

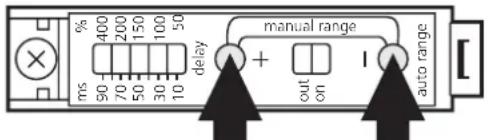

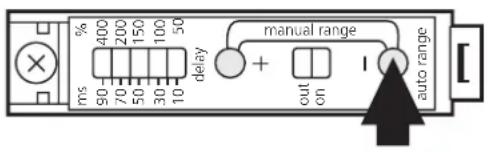

Schaltschwelle manuell einstellen (1)

- Statische Objekte / Lichttaster-Optik (FT ...)

1	Drücken Sie, bis LED-Kette blinkt.		LED grün blinkt,LED gelb zeigtSchaltzustand(= Gerät ist imProgrammiermodus).
2	Plazieren Sie das Objekt imErfassungsbereich der Optik.		Objektsignal wird gemessen undangezeigt (= Kette der schwachleuchtenden LEDs);hell blinkende LED = aktuelleSchaltschwelle.
3	Entfernen Sie das Objekt ausdem Erfassungsbereich der Optik.		Hintergrundsignal wird gemessenund angezeigt (= Kette derschwach leuchtenden LEDs).
4	Drücken Sie die Tasten “+” oder“-”, bis die Schaltschwelle in derMitte zwischen Hintergrundsignalund Objektsignal liegt;(hier Schaltschwelle verringern).
5	Drücken Sie, bis LED-Kette blinkt.		LED grün leuchtet(= Gerät ist imBetriebszustand).

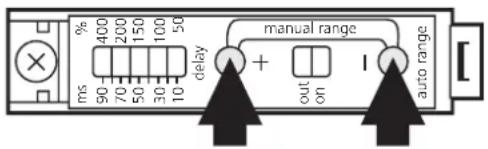

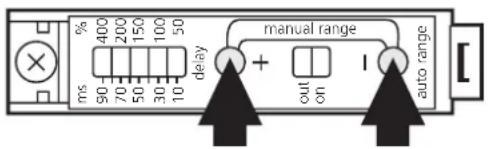

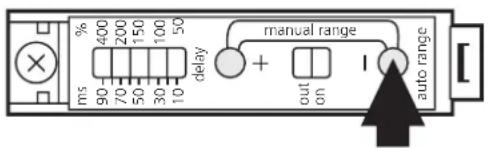

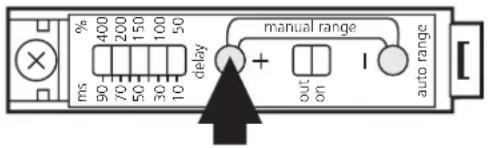

Schaltschwelle manuell einstellen (2)

- Statische Objekte / Einweg-Optik (FE ...)

1	Drücken Sie, bis LED-Kette blinkt.			LED grün blinktLED gelb zeigtSchaltzustand(= Gerät ist imProgrammiermodus).
2	Drücken Sie die Taste “-”, bis die LED-Kette die niedrigste Schalt-schwelle anzeigt.
3	Plazieren Sie das Objekt im Erfassungsbereich der Optik.Drücken Sie die Taste “+”, bis das Gerät schaltet (LED gelb leuchtet auf oder verlischt).			oderouton
4	Drücken Sie, bis LED-Kette blinkt.			LED grün leuchtet(= das Gerät ist im Betriebszustand).

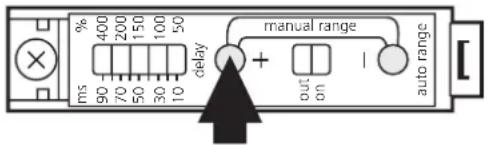

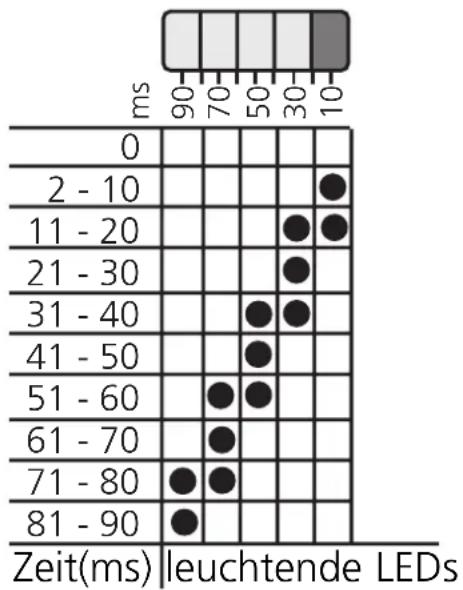

Einstellen der Impulsverlängerung

1	Drücken Sie, bis LED-Kette blinkt.			LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).
2	Drücken Sie die Taste “+” oder “-”, um die gewünschte Verzögerungszeit einzustellen (hier: Verzögerungszeit erhöhen).Tastendruck entspricht ca. 1ms; Schnellauf: Taste gedrückt halten.
3	Warten Sie ca. 10s lang.		out on	LED grün leuchtet (=Gerät ist im Betriebszustand).

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang:

• Rote LED leuchtet: Störung bei der Objekterfassung (mangelhafte Objekterkennung; Dejustage; Verschmutzung der Optik).
• LED-Kette blinkt schnell bei Kurzschluß des Schaltausgangs, langsam bei interner Störung.

Der Funktionskontroll-Ausgang ist geschaltet bei:

• Störung der Objekterfassung (mangelhafte Objekterkennung; Dejustierung, Verschmutzung der Optik); automatisch zurückgesetzt, wenn die Störung beseitigt ist.
• Kurzschluß des Schaltausgangs; automatisch zurückgesetzt ca. 4 sec nach Beseitigung der Störung.

Intended use

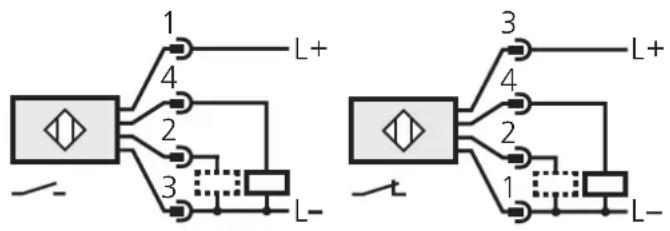

Anschlußschema / Wiring / Schéma de branchement

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...
