MODE D'EMPLOI OB5027 IFM

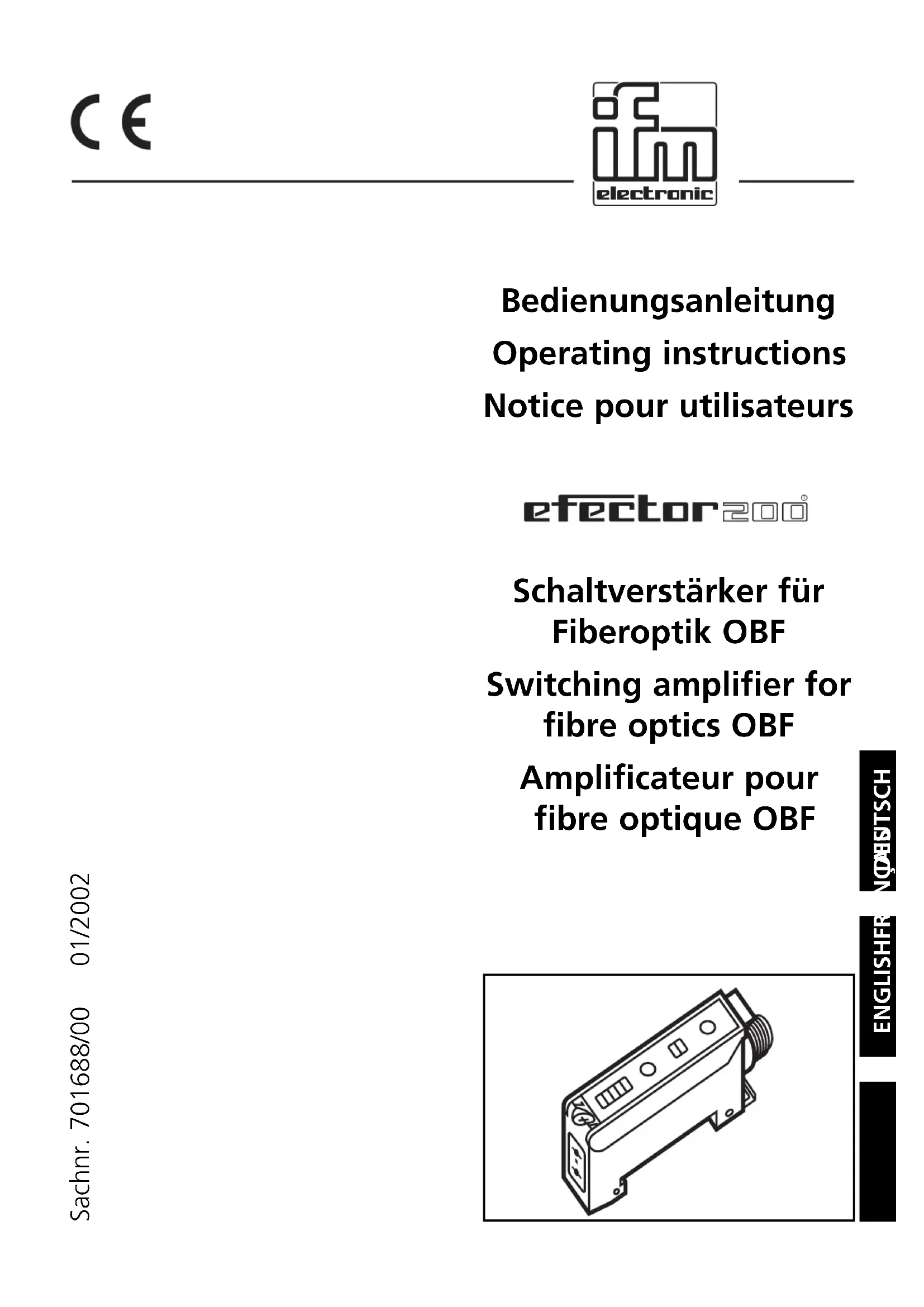

efector200®

Amplificateur pour fibre optique OBF

Fonctionnement et caractéristiques 17

Éléments de service et d'indication 17

Montage 18

Monter les fibres optiques 18

Raccordement électrique 18

Réglage automatique du seuil de commutation (1) 19

Réglage automatique du seuil de commutation (2) 20

Réglage manuel du seuil de commutation (1) 21

Réglage manuel du seuil de commutation (2) 22

Régler la prolongation d'impulsion 23

Fonctionnement 23

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-50 et FT-50 seulement.
• Portée selon la fibre optique.
• Prolongation d'impulsion, 0 ou réglable entre 2 et 90ms. (Chaque impulsion d'entrée est prolongée à la valeur réglée).

Éléments de service et d'indication

ms 90 400 70 200 50 150 30 100 10 50 delay out on + manual range - auto range

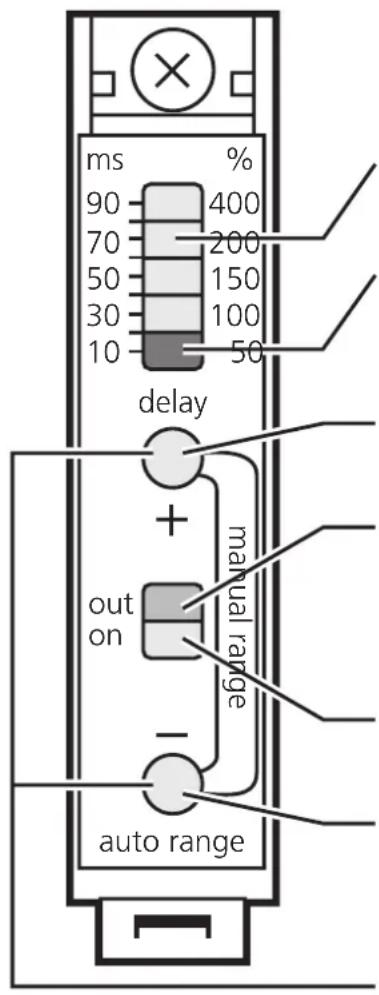

LED vertes : - en mode fonctionnement : capacité de réserve en % - en mode programmation : intensité du signal d'entrée LED rouge : allumée dans la zone de réception non sûre (mauvais réglage ; encrassement des fibres)

T2: démarrage du réglage de la prolongation

LED jaune : état de commutation ; allumée si l'appareil est commuté

LED verte : allumée si l'amplificateur est disponible

T1: démarrage du réglage automatique du seuil de commutation

T1+T2: démarrage du réglage manuel du seuil de commutation

Montage

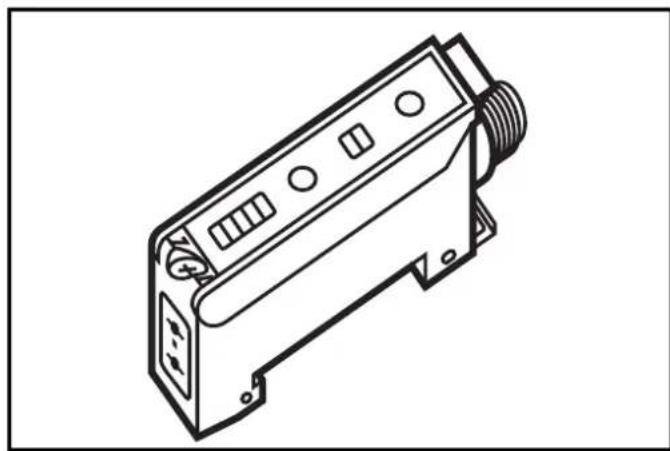

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

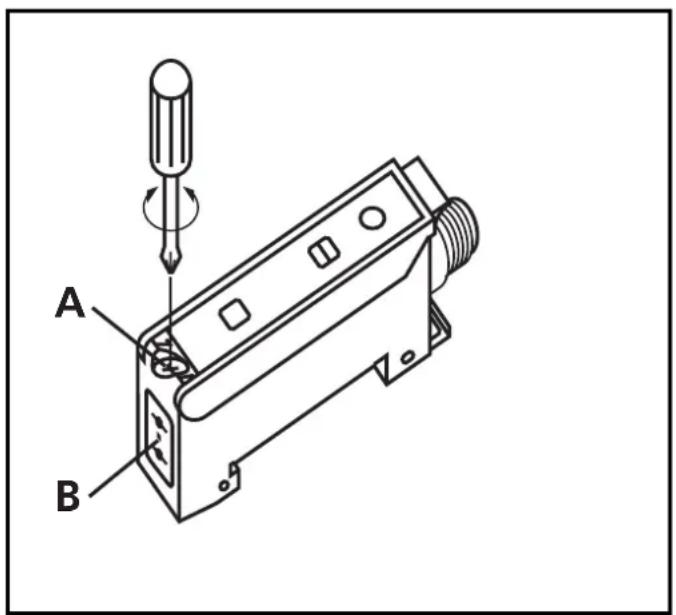

Monter les fibres optiques comme suit:

1. Dévisser la vis A.
2. Insérer les fibres optiques dans les trous de la cellule B jusqu'à la butée et les tenir.
3. Serrer la vis A.

A B

Si les fibres optiques ne sont pas en butée, la portée est réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir, VT = violet.
• Programmation de la fonction de sortie par branchement selon les indications de la dernière page ou selon l'étiquette.
• Charge de la sortie diagnostique (fc-output) : 10mA maxi.

Réglage automatique du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...) La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

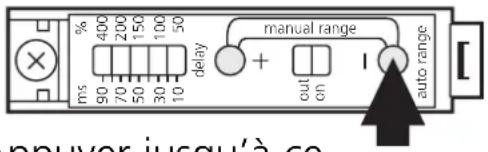

Faire passer les objets à travers le faiscau optique.Appuyer jusqu'à ce que la rampe de LED clignote.

→

Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

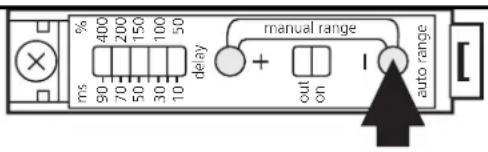

Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3

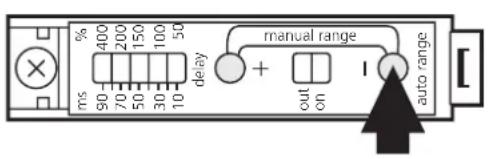

Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite la LED verte s’allume (= la cellule est en mode fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage automatique du seuil de commutation (2)

• Objets immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...) La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

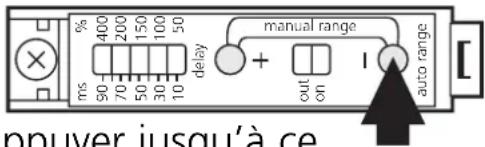

Appuyer jusqu'à ce que la rampe de LED clignote.

Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

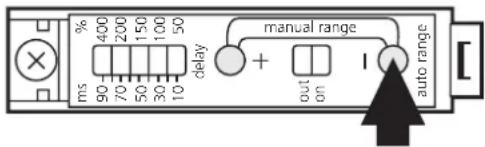

Placer l’objet dans le faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

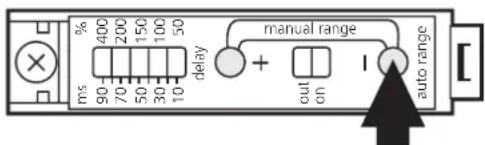

3	Enlever l’objet du faiscau optique.*Appuyer une fois.			Les LED jaune et verte s’éteignent brièvement,
				ensuite la LED verte s’allume(= la cellule est en mode fonctionnement).

*Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage manuel du seuil de commutation (1)

- Objets immobiles / fibre optique réflexion directe (FT)

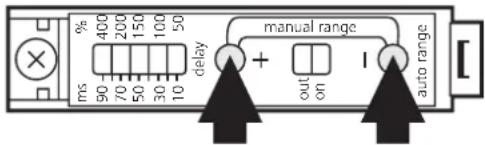

1	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte clignote,la LED jaune indique l'état de commutation(= la cellule est en mode programmation).
2	Placer l'objet dans le faiscau optique.		Le signal de l'objet est mesuré et indiqué (la rampe de LED allumées faiblement);LED clignotante lumière vive = seuil de commutation actuel.
3	Enlever l'objet du faiscau optique.		Le signal d'arrière-plan est mesuré et indiqué (la rampe de LED allumées faiblement).

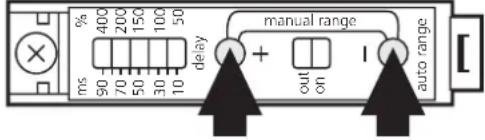

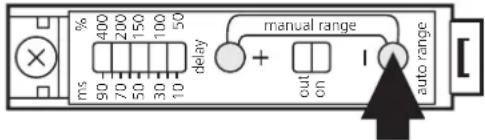

4	Appuyer sur le bouton "+" ou "-" jusqu'à ce que le seuil de commutation se trouve au milieu entre le signal de l'arrière-plan et le signal de l'objet; (ici: réduire le seuil de commutation).
5	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte s'allume(= la cellule est en mode fonctionnement).

Réglage manuel du seuil de commutation (2)

- Objets immobiles / fibre optique barrage (FE...)

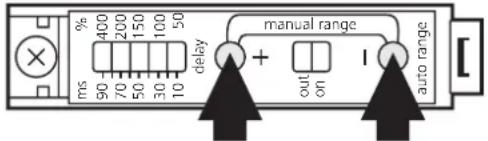

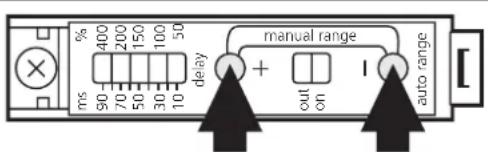

1	Appuyer jusqu'à ce que la rampe de LED clignote.		- -	La LED verte clignote,la LED jaune indiquel'état de commutation(= la cellule est enmode programmation).

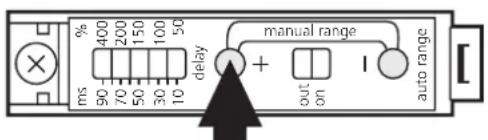

2	Appuyer sur le bouton “-” jusqu'àce que la rampe de LED indique le seuil de commutation le plus bas.
3	Placer l'objet dans le faiscau optique.Appuyer sur le bouton “+”jusqu'à ce que la cellule commute;(LED jaune s'allume ou s'éteint).		OU
4	Appuyer jusqu'à ceque la rampe de LED clignote.		- -	La LED verte s'allume(= la cellule est en modefonctionnement).

Régler prolongation d'impulsion

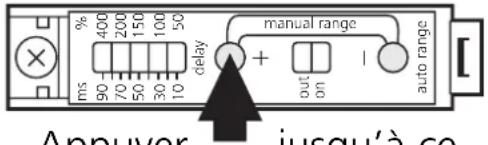

1	Appuyer jusqu'à ce que la rampe de LED clignote.		Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

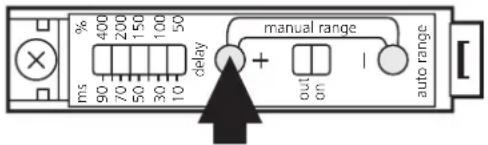

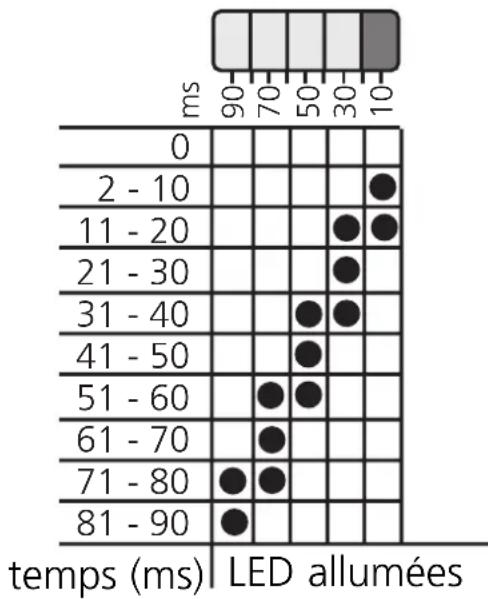

2	Appuyer sur le bouton "+" ou "-" pour régler la temporisation désirée (ici: augmenter la temporisation).1 x = env. 1ms.Pour un réglage rapide, appuyer continuellement sur le bouton.
3	Attendre env.10s.		La LED verte s'allume (= la cellule est en mode fonctionnement).

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED rouge allumée : erreur lors de la détection de l'objet (mauvais réglage, encrassement des fibres).
• Rampe de LED clignote rapidement : sortie en état de court-circuits, rampe de LED clignote lentement : erreur interne.

La sortie diagnostique est activée dans le cas de:

• mauvaise détection de l'objet (mauvais réglage, encrassement des fibres) ; désactivée dès la détection sûre de l'objet ;
• courts-circuits de la sortie de commutation; désactivée env. 4 s après élimination du défaut.
