MANUAL DE UTILIZADOR O1D300 IFM

CE

Manual de operação Sensor ótico de nível

O1D300

PT

Conteúdo

1 Nota prévia ....4

1.1 Símbolos utilizados....4
1.2 Advertências utilizadas ....4

2 Instruções de segurança ....4

3 Utilização adequada 6

3.1 Campos de aplicação ....6
3.2 Limitação da área de aplicação....6

4 Função....6

4.1 Função de comutação ....6

4.1.1 Função de histerese....6
4.1.2 Função Janela 8

4.2 Função analógica 9

4.2.1 Saída de corrente....9
4.2.2 Saída de tensão 10

4.3 Desligar o laser....10
4.4 IO-Link 10

4.4.1 Operação com mestre IO-Link 11
4.4.2 Funções ampliadas .... 11

5 Instalação ....12

5.1 Condições de instalação .... 12

5.2 Local de instalação....12
5.3 Acessórios de montagem ....13

6 Conexão elétrica....14
7 Elementos de exibição e de operação....15

8 Menu....16

8.1 Estrutura do menu 16
8.2 Explicação do menu 17

8.2.1 Estado de fornecimento....17
8.2.2 Menu principal 17
8.2.3 Funções ampliadas ....20

9 Colocação em funcionamento ....21
10 Parametrização....21

10.1 Parametrização em geral 21

10.1.1 Ajustar o valor do parâmetro .....21
10.1.2 Mudar do nível de menu 1 para o nível de menu 2....22
10.1.3 Bloqueio eletrônico 22

10.2 Introduzir o nível de referência (equipamento em estado de fornecimento) 23

10.2.1 Introdução livre da altura do reservatório....23
10.2.2 Efetuar um ajuste em vazio....24
10.2.3 Efetuar o ajuste para o nível de referência....25
10.2.4 Ajuste falhou 26
10.2.5 Programação bem sucedida do nível de referência 26

10.3 Parametrização dos ajustes básicos 26

10.3.1 Escolher a unidade exibida 26
10.3.2 Ajustar o display 27
10.3.3 Configurar OUT1 27
10.3.4 Ajustar os ponto de comutação para a função de histerese OUT1 ..27
10.3.5 Ajustar os pontos de comutação para a função janela OUT1 ......27
10.3.6 Configurar OUT2 28
10.3.7 Ajustar os pontos de comutação para a função de histerese OUT2 28
10.3.8 Ajustar os pontos de comutação para a função janela OUT2 ......28
10.3.9 Graduar o range de medição (saída analógica)....29

10.4 Funções ampliadas ....29

10.4.1 Ajustar o tempo de retardo para as saídas de comutação .....29
10.4.2 Especificar o comportamento para saídas em caso de falha......29
10.4.3 Ajustar o tempo de retardo após perda do sinal....30
10.4.4 Ajustar a frequência de medição ....30
10.4.5 Tabela com valores de repetibilidade e de precisão....30
10.4.6 Ajustar o filtro de valor médio 32
10.4.7 Redefinir todos os parâmetros para a configuração de fábrica......32

11 Funcionamento....33

11.1 Modos de operação ....33

11.1.1 Modo Run 33
11.1.2 Modo de display....33
11.1.3 Refletividade do objeto 33
11.1.4 Modo de programação....33

12 Solução de falhas ....34

13 Manutenção, conserto e descarte ....36
14 Configurações de fábrica....37

1 Nota prévia

1.1 Símbolos utilizados

▶ Instrução de procedimento

▷ Reação, resultado

[...] Designação de teclas, botões ou exibições

→ Referência cruzada

Aviso importante

Falhas de funcionamento ou interferências possíveis em caso de inobservância.

Informação

Aviso complementar.

1.2 Advertências utilizadas

ADVERTÊNCIA

Advertência sobre o perigo de lesões graves.

Há risco de morte ou de lesões graves e irreversíveis.

2 Instruções de segurança

- O dispositivo descrito é instalado como subcomponente em um sistema.

• A segurança deste sistema é responsabilidade do fabricante do sistema.

• O fabricante do sistema é obrigado a realizar uma avaliação de risco e a elaborar uma documentação conforme os requisitos legais e regulamentares para fornecer ao operador e ao usuário do sistema. Esta deve conter todas as informações e instruções de segurança necessárias para o operador, usuário e a equipe de serviço autorizada pelo fabricante do sistema.

• Este documento deve ser lido antes de colocar o produto em funcionamento e deve ser conservado durante toda a vida útil do produto.

• O produto deve ser completamente compatível com as aplicações e com as condições ambientais.
• Utilizar o produto somente de forma adequada (→ Utilização de forma adequada).

• O desrespeito às instruções de operação ou às instruções técnicas pode causar danos materiais e/ou pessoais.

• O fabricante não assume nenhuma responsabilidade ou garantia pelas intervenções realizadas no produto pelo operador ou pela utilização incorreta.

• A instalação, a conexão elétrica, a colocação em funcionamento, a operação e a manutenção do produto devem ser realizadas somente por funcionários qualificados, treinados e autorizados pelo operador da instalação.
• Proteja efetivamente os equipamentos e cabos contra danos.

ADVERTÊNCIA

Luz de laser visível, classe de proteção laser 2.

A utilização de outros dispositivos de controle ou configurações pode levar a uma exposição perigosa a radiação. Há risco de lesão da retina.

▶ Não olhar para o feixe de laser!

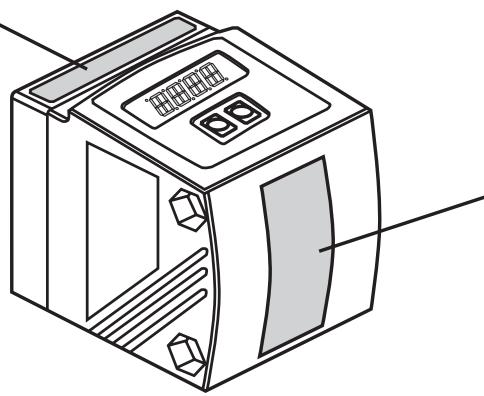

▶ Fixar as etiquetas incluídas (advertência sobre laser) perto do equipamento.
▶ Respeitar as indicações de precaução e as advertências na etiqueta do produto.
▶ Usar a etiqueta incluída para o cabo de alimentação.
▶ EN/IEC 60825-1 : 2007 e EN/IEC 60825-1 : 2014
De acordo com a norma 21 CFR 1040.10, exceto pela conformidade com a norma IEC 60825-1 Ed. 3, como descrito na Laser Notice No. 56 de 8 de maio de 2019.

Etiqueta para cabo de alimentação

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO EXTINGUISH LASER BEAM

D-45128 Essen

Etiqueta do produto

AVOID EXPOSURE LASER LIGHT EMITTED FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT LUMIÈRE LASER

DO NOT STARE INTO BEAM

NE PAS REGARDER LE FAISCEAU

POWER / PUISSANCE max. ≤ 4,0 mW

λ = 650 nm

PULSE/IMPULSION ≤ 1,3 ns

CLASS 2 LASER PRODUCT APPAREIL LASER DE CLASS 2

21 CFR PART 1040 IEC 60825-1:2014

3 Utilização adequada

O equipamento detecta continuamente de modo ótico, o nível e gera sinais de saída conforme a parametrização.

3.1 Campos de aplicação

• O sensor de nível ótico detecta fluidos no range de medição de 20,0 cm...1000,0 cm Estes são indicados relativamente para um nível de referência previamente definido.
• Ele possui uma supressão de fundo >10...100 m.
• 2 sinais de saída podem ser gerados conforme a função de saída ajustada.

O cliente tem que limitar a distância entre o sensor e o plano de fundo para no máximo 100 m. Caso contrário os valores de medição podem ser ambíguos → 5.1 Condições de instalação.

3.2 Limitação da área de aplicação

• O equipamento é adequado para granulados, materiais a granel e líquidos turvos.
• Pó e vapor podem influenciar o resultado da medição.
• O equipamento não é adequado para óleos e líquidos claros.

4 Função

4.1 Função de comutação

4.1.1 Função de histerese

As saídas modificam o seu estado de comutação, se os limites de comutação forem excedidos ou não alcançados. A distância entre o ponto de acionamento e o ponto de desligamento é a histerese. A histerese mantém estável o estado de comutação da saída, quando o valor de medição oscila em torno da distância de comutação.

Ambas as saídas (OUT1 e OUT2) podem ser ajustadas como função de histerese ( → 10.3.3 e → 10.3.6).

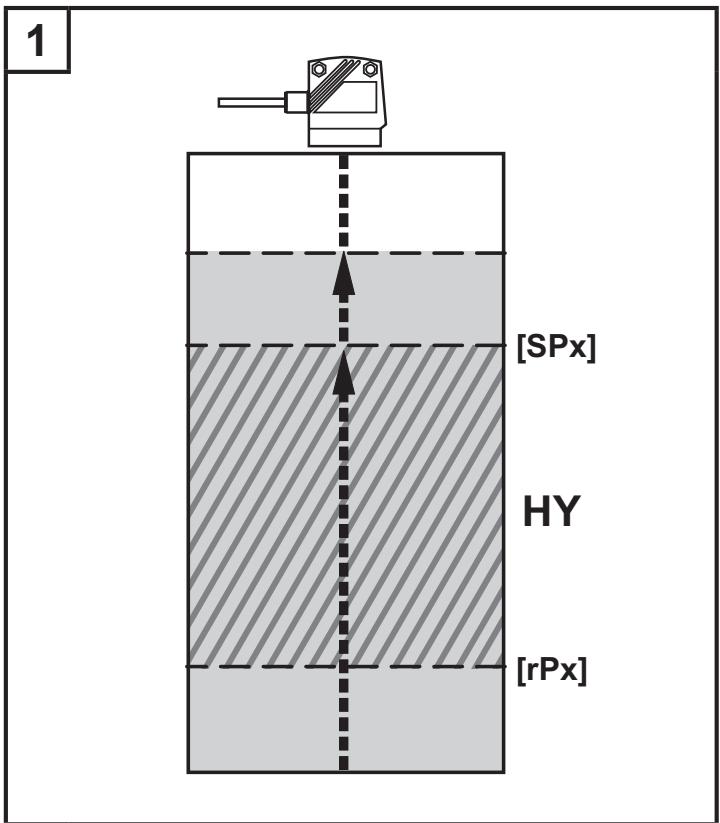

Exemplo Hno

1. Na função de saída [Hno], a saída liga com o nível subindo se o ponto de acionamento [SPx] for ultrapassado.

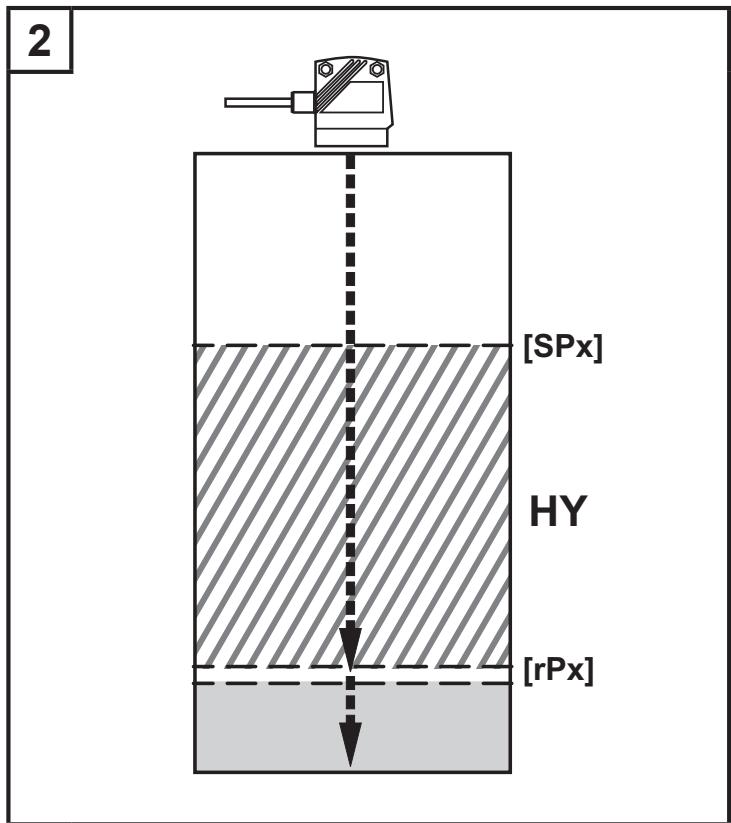

2. Se o nível diminuir novamente, a saída só comuta de volta, quando o nível for inferior ao ponto de desligamento [rPx].
   O ponto de desligamento [rPx] é inferior ao ponto de acionamento [SPx].

[SPx] = ponto de acionamento; [rSPx] = ponto de desligamento; HY = histerese

Se a função de saída [Hnc] tiver sido selecionada, o ponto de acionamento e o ponto de desligamento estão trocados. A saída desliga, com nível crescente. Se o nível voltar a descer abaixo do [rPx], a saída é acionada.

Estado de comutação das saídas

Função de saída	Nível (L)	Estado de comutação
[Hno]	L > [SPx]	fechado
	L < [rPx]	aberto
[Hnc]	L > [SPx]	aberto
	L < [rPx]	fechado

4.1.2 Função Janela

A função janela permite o monitoramento de uma área aceitável definida. Ambas as saídas (OUT1 e OUT2) podem ser ajustadas como função janela ( → 10.3.3 e → 10.3.6).

Comuta quando o fluido for detectado

Se o valor de medição se mover entre o valor limite inferior [FLx] e o valor limite superior [FHx], a entrada está fechada (se [OUx] = [Fno]).

FE = janela; HY = histerese*; [FHx] = valor limite superior; [FLx] = valor limite inferior

Desliga quando o fluido for detectado

Se o valor de medição se mover entre o valor limite inferior [FLx] e o valor limite superior [FHx], a saída está aberta (se [OUx] = [Fnc]).

FE = janela; HY = histerese*; [FHx] = valor limite superior; [FLx] = valor limite inferior

*Uma histerese de comutação está realizada respectivamente em ambos os limites de janela. Esta não pode ser configurada, mas depende da distância e da taxa de medição.

Estado de comutação das saídas

Função de saída	Nível (L)	Estado de comutação
[Fno]	L < [FHx]	fechado
	L > [FLx]
	[FHx] < L < [FLx]	aberto
[Fnc]	L < [FHx]	aberto
	L > [FLx]
	[FHx] < L < [FLx]	fechado

Ambos os limites de janela ([SPx] und [rPx]) trabalham com uma histerese de comutação. → 4.1.1 Função de histerese / Exemplo para função de saída [Hno]

4.2 Função analógica

Um sinal analógico proporcional à distância pode ser emitido na saída 2 (OUT2) → 10.3.9 Graduar o range de medição (saída analógica).

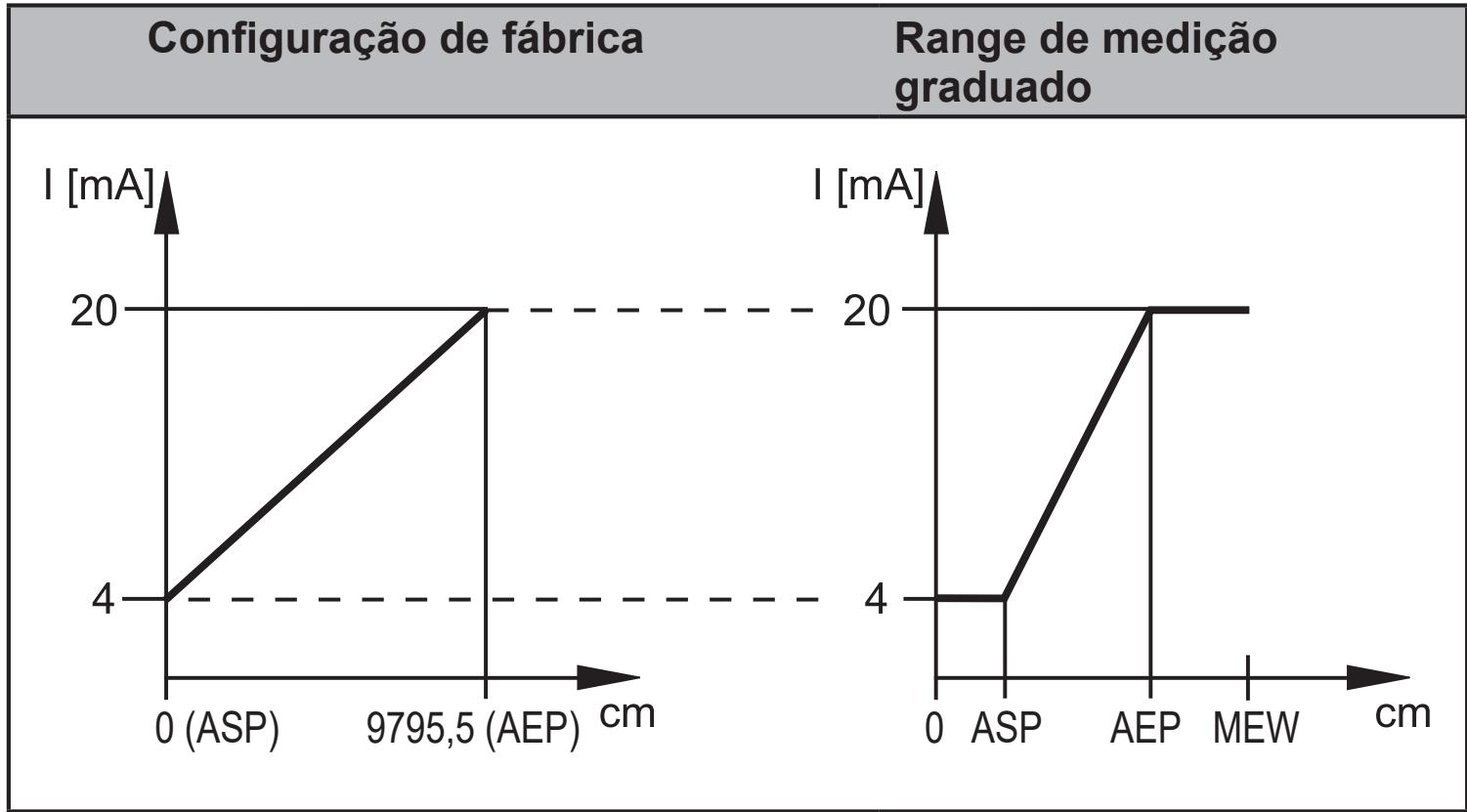

4.2.1 Saída de corrente

MEW = valor final do range de medição No range de medição ajustado, o sinal de saída está entre 4 e 20 mA. Além disso perturbações são sinalizadas → 12 Solução de falhas.

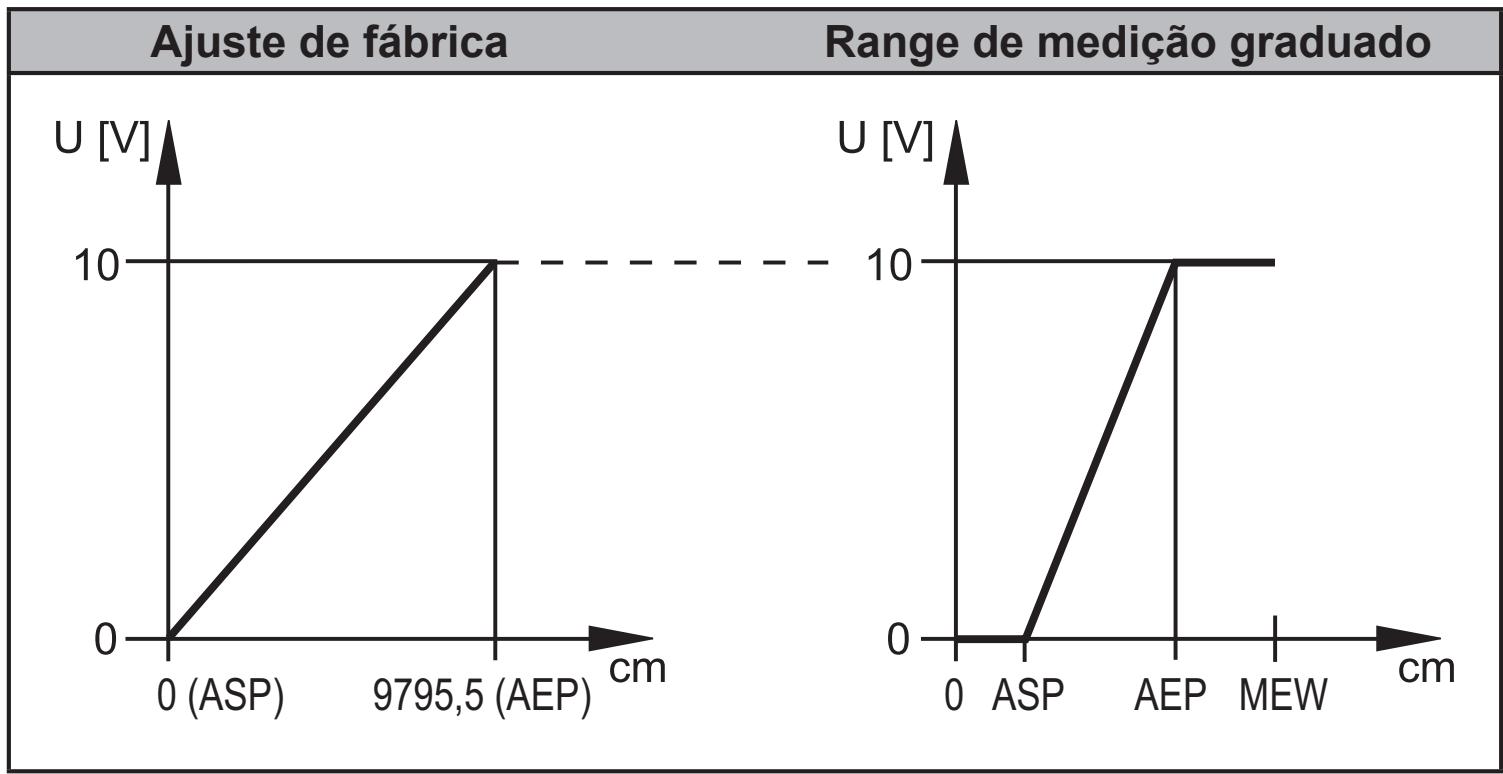

4.2.2 Saída de tensão

MEW = valor final do range de medição
No range de medição ajustado, o sinal de saída está entre 0 e 10 V.

4.3 Desligar o laser

Por motivos de segurança e de manutenção o laser pode ser desligado temporariamente pela entrada no pino 5 do equipamento.

Sinal de entrada no pino 5	Laser
low / não conectado	ligado
high	desligado

4.4 IO-Link

Este equipamento possui uma interface de comunicação IO-Link, que possibilita o acesso direto aos dados do processo e do diagnóstico. Além disso, existe a possibilidade de parametrizar o equipamento em funcionamento. A operação do equipamento através da interface IO-Link requer um mestre IO-Link.

Com um PC, um software IO-Link adequado e um cabo adaptador IO-Link pode-se comunicar quando o equipamento não está em funcionamento.

Os IODDs necessários para a configuração do equipamento, as informações detalhadas sobre a estrutura de dados do processo, as informações de diagnóstico e os endereços dos parâmetros, além de todas as informações

necessárias sobre o hardware e o software IO-Link requeridos, estão disponíveis em www.ifm.com.

4.4.1 Operação com mestre IO-Link

O equipamento é compatível com o pino mestre classe A do IO-Link (tipo A).

Atentar para o seguinte ao operar com o pino mestre classe B do IO-Link (tipo B):

Como padrão, o equipamento não é compatível com o pino mestre classe B (tipo B). Pino 2 (OU2) e pino 5 (IN1) são utilizados para funções específicas do fabricante. Assim a tensão de alimentação principal do equipamento e a tensão adicional (pino mestre classe B no pino 2/5) não podem ser separadas galvanicamente.

O equipamento com o pino mestre classe B pode ser utilizado com as seguintes configurações:

• Conectar o equipamento e o mestre IO-Link através de 3 cabos: Conectar os pinos 1, 3 e 4 do equipamento com o mestre IO-Link (não conectar os pinos 2 e 5).
• Conectar o equipamento e o mestre IO-Link através de 4 cabos: Desativar o pino 2 (OU2) através do IO-Link (ajuste OU2 = "off") e conectar os pinos 1, 2, 3 e 4 do equipamento com o mestre IO-Link (não conectar o pino 5).

4.4.2 Funções ampliadas

Dados de medição ampliados estão à disposição por meio do IO-Link.

A refletividade do objeto pode ser acessada no IO-Link através do display e como valor de dados do processo.

A refletividade do objeto pode ser usada por exemplo para detectar sujeira no sensor.

5 Instalação

5.1 Condições de instalação

▶ Instalar o equipamento de forma a que o fluido a ser detectado se encontre dentro do alcance de medição de 20,0...1000,0 cm.

A faixa de univocidade do sensor está definida para 100 m. Níveis, que se encontram na faixa > 10...100 m, são ocultados.

Por parte do cliente devem ser evitadas superfícies refletoras no trajeto direto do feixe do sensor – também na faixa de > 100 m. Caso contrário os valores de medição podem ser ambíguos.

5.2 Local de instalação

▶ Instalar o sensor de forma a que entre o nível máximo possível e o visor do sensor, haja uma distância (D) de no mín. 20,0 cm.
▶ A distância de medição máx. (H) do visor do sensor até o fundo do reservatório ou até o nível programado é de 10 m. Não pode ser ajustada uma altura de referência com uma distância maior.

D = distância de medição mín. / zona morta

H = distância de medição máx.

5.3 Acessórios de montagem

O equipamento é fornecido sem acessórios de montagem.

Exemplos de acessórios de montagem	No do artigo
Capa de proteção O1D	E21133
Kit de montagem E2D101 + E20938 + E20951	E21079
Kit de montagem O1D, O2D (para perfil cilíndrico ∅ 12 mm)	E2D101
Perfil cilíndrico reto ∅ 12 mm / M10	E20938
Kit de montagem O1D, O2D (para perfil cilíndrica ∅ 14 mm)	E2D111
Perfil cilíndrico reto ∅ 14 mm / M12	E20939
Unidade de montagem e ajuste fino para equipamentos O1D a laser (para perfil cilíndrico ou superfície; de acordo com o cilindro de fixação)	E1D100

Exemplo de montagem:

1: Kit de montagem para cilindro redondo ∅ 12 mm n° do artigo: E2D101
2: Perfil cilíndrico reto ∅ 12 mm / M10 n° do artigo: E20938

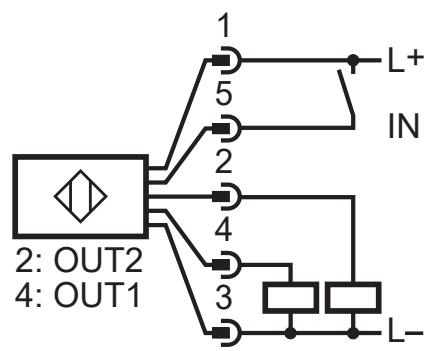

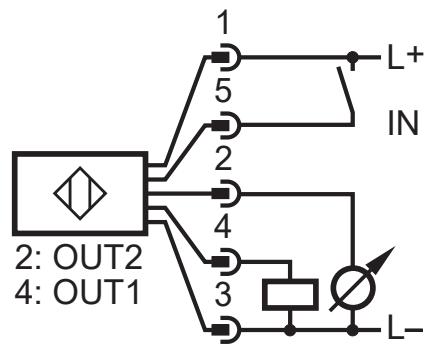

6 Conexão elétrica

O equipamento deve ser instalado somente por um técnico eletricista qualificado.

▶ As normas nacionais e internacionais para a implantação das instalações eletrotécnicas devem ser obedecidas.
▶ Assegurar a alimentação de tensão conforme EN 50178, SELV, PELV.

▶ Desconectar a tensão da instalação.
▶ Conectar o equipamento da seguinte forma:

Cores dos fios nos conectores fêmea ifm:

1 = BN (marrom), 2 = WH (branco), 3 = BU (azul), 4 = BK (preto), 5 = GR (cinza).

7 Elementos de exibição e de operação

1:	4x LED amarelas (duas não ocupadas)	Exibição do estado de comutação; ascende quando a saída respectiva estiver comutada.
2:	4 x LED verde	LED aceso = potência e unidade de exibição ajustada (cm, m, inch).
3:	Display alfanumérico de 4 dígitos	Indicação da distância medida, dos parâmetros e dos valores dos parâmetros.
4:	Botão de programação [MODE/ENTER]	Seleção dos parâmetros e confirmação dos valores dos parâmetros.
5:	Botão de programação [SET]	Ajuste dos valores de parâmetro (continuamente, mantendo pressionado; passo a passo pressionando repetidamente).

8 Menu

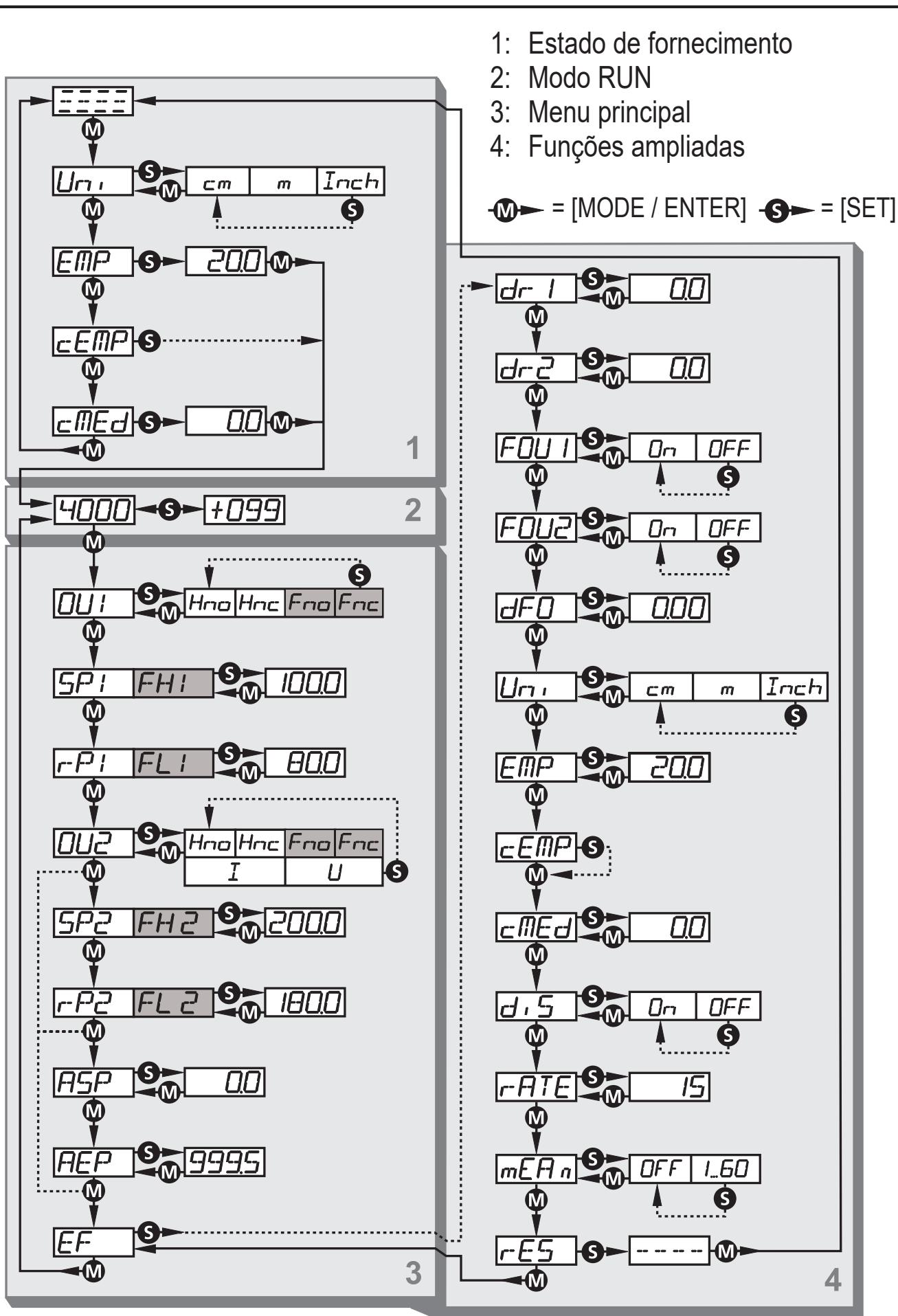

8.1 Estrutura do menu

8.2 Explicação do menu

As configurações de fábrica encontram-se no fim do manual ( → 14 Configurações de fábrica).

8.2.1 Estado de fornecimento

Url	Ajuste da unidade de exibição Seleção da unidade de medida para [SP1 / FH1], [SP2 / FH2], [ASP],[AEP] Opções: [cm] [m] [Inch]→ 10.3.1 Escolher a unidade exibida
EMP	Introdução livre da altura do reservatórioSe a altura do reservatório for conhecida, esta pode ser introduzida, sem que o equipamento tenha que estar montado. A distância introduzida é usada como nível de referência. Podem ser selecionadas distâncias de 20,0...999,5 cm. → 10.2.1 Introdução livre da altura do reservatório
cEMP	Efetuar um ajuste em vazioO fundo de um reservatório vazio pode ser programado como nível de referência. → 10.2.2 Efetuar um ajuste em vazio.
cMED	Ajuste para o nível de referênciaO nível atual de um reservatório parcialmente cheio pode ser introduzido como valor numérico. A partir deste se calcula o nível de referência futuro. → 10.2.3 Efetuar o ajuste para o nível de referência

8.2.2 Menu principal

OU I	Configuração para a saída 1 Podem ser ajustadas 4 funções de comutação: Configurar [Hno], [Hnc], [Fno], [Fnc] → 10.3.3 Configurar OUT1
SP1FH1	Ponto de comutação para a função janela e de histerese OUT1 Função de histerese Valor limite superior, no qual a saída em função de histerese altera o seu estado de comutação (fluido mais próximo / mais distante do que a distância ajustada).• [SP1] é o ponto de acionamento, se [OU1] = [Hno]• [SP1] é o ponto de desligamento, se [OU1] = [Hnc]. → 10.3.4 Ajustar os ponto de comutação para a função de histerese OUT1 Função janela[FH1] é o valor limite superior, no qual a saída em função janela altera o seu estado de comutação, se [OU1] = [Fno] ou [Fnc]. → 10.3.5 Ajustar os pontos de comutação para a função janela OUT1
r-P1FL1	Ponto de desligamento para a função janela e de histerese 1[rP1 / FL1] deve ser ajustado separado de [SP1 / FH1]. [rP1 / FL1] < [SP1 / FH1] Função de histerese Valor limite inferior, no qual a saída em função de histerese altera o seu estado de comutação (fluido mais próximo / mais distante do que a distância ajustada).• [rP1] é o ponto de desligamento, se [OU1] = [Hno].• [rP1] é o ponto de acionamento, se [OU1] = [Hnc]. → 10.3.4 Ajustar os ponto de comutação para a função de histerese OUT1 Função janela[FL1] é o valor limite inferior, no qual a saída em função janela altera o seu estado de comutação, se [OU1] = [Fno] ou [Fnc]. → 10.3.5 Ajustar os pontos de comutação para a função janela OUT1
OU2	Configuração para a saída 2 Podem ser ajustadas 4 funções de comutação e 2 sinais analógicos: [Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.3.6 Configurar OUT2
SP2FH2	Ponto de comutação para a função janela e de histerese OUT2 Função de histerese Valor limite superior, no qual a saída em função de histerese altera o seu estado de comutação (fluido mais próximo / mais distante do que a distância ajustada).• [SP2] é o ponto de acionamento, se [OU2] = [Hno].• [SP2] é o ponto de desligamento, se [OU2] = [Hnc]. → 10.3.7 Ajustar os pontos de comutação para a função de histerese OUT2 Função janela[FH2] é o valor limite superior, no qual a saída em função janela altera o seu estado de comutação, se [OU2] = [Fno] ou [Fnc]. → 10.3.8 Ajustar os pontos de comutação para a função janela OUT2
r-P2FL2	Ponto de desligamento para a função janela e de histerese OUT2[rP2 / FL2] deve ser ajustado separado de [SP2 / FH2]. [rP2 / FL2] < [SP2 / FH2] Função de histerese Valor limite inferior, no qual a saída em função de histerese altera o seu estado de comutação (fluido mais perto / mais longe que a distância ajustada).• [rP2] é o ponto de desligamento, se [OU2] = [Hno].• [rP2] é o ponto de acionamento, se [OU2] = [Hnc]. → 10.3.7 Ajustar os pontos de comutação para a função de histerese OUT2 Função janela[FL2] é o valor limite inferior, no qual a saída em função de janela altera o seu estado de comutação, se [OU2] = [Fno] ou [Fnc]. → 10.3.8 Ajustar os pontos de comutação para a função janela OUT2
ASP	Ponto inicial do sinal analógico Valor de medição, com o qual são emitidos 4 mA / 0 V. [ASP] só está ativo, se [OU2] = [I] ou [U]. → 10.3.9 Graduar o range de medição (saída analógica)
AEP	Ponto final do sinal analógico Valor de medição, com o qual são emitidos 20 mA / 10 V. [AEP] só está ativo, se [OU2] = [I] ou [U]. → 10.3.9 Graduar o range de medição (saída analógica)

8.2.3 Funções ampliadas

EF	Funções ampliadas Pressionando [SET] o submenu "Funções ampliadas" abre→ 10.4 Funções ampliadas
dr-1dr-2	Tempo de retardo para as saídas de comutação[drx] = retardo de desligamento. A saída altera o seu estado de comutação só depois de decorrido o tempo de retardo. Se o evento de comutação não existir mais depois de decorrido o tempo de retardo, o estado de comutação da saída não se altera. → 10.4.1 Ajustar o tempo de retardo para as saídas de comutação
FOU1FOU2	Resposta de erros para as saídas de comutação Com [FOUx] é definido o comportamento de [OUx] em caso de erro interno. [FOUx] = [ON] A saída de comutação está comutada ou o valor analógico 20 mA/ 10 V é emitido. [FOUx] = [OFF] A saída de comutação não está comutada ou o valor analógico 4 mA/ 0 V é emitido. → 10.4.2 Especificar o comportamento para saídas em caso de falha
dFo	Tempo de retardo após perda de sinal Pode ser ajustado um tempo de retardo do comportamento de comutação de OUT1 e OUT2 de 0...5 s. Situações de falha podem ser ocultadas por um curto período de tempo. Em [0] o tempo de retardo não está ativo. → 10.4.3 Ajustar o tempo de retardo após perda de sinal
d,5	Ajuste do display Podem ser escolhidos 2 ajustes: [ON], [OFF]. → 10.3.2 Ajustar o display.
r-ATE	Ajuste da frequência de mediçãoA frequência de medição indica o tempo de duração, após o qual há um novo resultado de medição e as saídas são atualizadas. → 10.4.4 Ajustar a frequência de medição
mEAra	Ajuste do filtro de valor médioO filtro de valor médio oculta variações de nível no período de tempo configurado. Os resultados de medição deste período de tempo são emitidos como valores médios e têm efeito correspondente sobre o estado de comutação. Depois é iniciado um novo cálculo de média. Range de ajuste de [OFF] e 1...60 s. → 10.4.6 Ajustar o filtro de valor médio
r-ES	Restabelecer o estado de fornecimento→ 10.4.7 Redefinir todos os parâmetros para a configuração de fábrica

9 Colocação em funcionamento

▶ Após a instalação, a conexão elétrica e a parametrização, verificar se o equipamento funciona com segurança.

▷ Se for colocado em funcionamento corretamente, a distância para o nível será exibida.
→ 10.2 Introduzir o nível de referência (equipamento em estado de fornecimento).

Vida útil de um diodo laser: 50 000 horas.

10 Parametrização

Durante a parametrização, o equipamento permanece internamente em modo de operação. Ele continua a exercer as suas funções de monitoramento com os parâmetros existentes, até que a alteração esteja concluída.

Se o equipamento estiver no estado de fornecimento, deve ser primeiro ajustado o nível de referência, caso contrário o equipamento não está pronto para entrar em funcionamento. → 10.2 Introduzir o nível de referência (equipamento em estado de fornecimento)

A parametrização também por der feita pela interface IO-Link → 4.4 IO-Link.

10.1 Parametrização em geral

10.1.1 Ajustar o valor do parâmetro

Ajustar a unidade de exibição [Uni], antes que sejam determinados os valores para os parâmetros. Em caso de alteração posterior da unidade de exibição, os valores ajustados podem ser distorcidos durante a conversão interna, devido a erros de arredondamento → 10.3.1 Escolher a unidade exibida

1	Seleccionar parâmetro ▶ Pressionar [MODE/ENTER] várias vezes até o parâmetro desejado ser exibido no display.	[TSXD]
2	Ajustar o valor do parâmetro ▶ Pressionar [SET] e manter pressionado. ▷ O valor de parâmetro atual é exibido piscando durante 5 s. ▶ Aumentar o valor ajustado passo a passo, pressionando uma vez ou continuamente, mantendo o botão pressionado.
	Reduzir o valor: deixar os valores exibidos avançarem até chegar no valor de ajuste máximo. Depois o ciclo se reinicia no valor de ajuste mínimo.
3	Confirmar o valor de parâmetro ▶ Pressionar [MODE/ENTER] brevemente. ▷ O parâmetro volta a ser exibido; o novo valor de parâmetro está agora configurado.
4	Configurar outros parâmetros ▶ Recomeçar com o passo 1.
5	Terminar a parametrização ▶ Esperar 15 s ou pressionar [MODE/ENTER]. ▷ Aparece o valor de medição atual.

10.1.2 Mudar do nível de menu 1 para o nível de menu 2

▶ Pressionar [MODE/ENTER] várias vezes até ser exibido [EF].		→
▶ Pressionar [SET] brevemente. ▷ É exibido o primeiro parâmetro do submenu (aqui: [dr1]).		→

10.1.3 Bloqueio eletrônico

Para evitar entradas falsas acidentais, o equipamento pode ser bloqueado eletronicamente. O equipamento não se encontra bloqueado no estado de fornecimento.

Bloquear ▶ Certificar-se de que o equipamento encontra-se em modo de operação normal. ▶ Manter pressionado [MODE/ENTER] + [SET], até ser exibido [Loc]. ▷ O equipamento está bloqueado.
No display aparece [Loc] brevemente, se durante o funcionamento for tentado alterar os valores de parâmetro no equipamento bloqueado.
Desbloquear ▶ Manter pressionado [MODE/ENTER] + [SET] até ser exibido [uLoc]. ▷ O equipamento está desbloqueado.

Timeout

Se durante o procedimento de ajuste nenhum botão for pressionado durante 15 s, o equipamento volta ao modo Run com os valores inalterados.

10.2 Introduzir o nível de referência (equipamento em estado de fornecimento)

O equipamento não está pronto para entrar em funcionamento no estado de fornecimento. Primeiro deve ser ajustado o nível de referência. O menu de parametrização completo só estará acessível após este procedimento.

Existem três métodos para definir o nível de referência.

10.2.1 Introdução livre da altura do reservatório

Se a altura do reservatório for conhecida (distância do visor do O1D até o fundo do reservatório), esta pode ser introduzida sem que o equipamento tenha que estar instalado. A distância introduzida é usada como nível de referência.

1	▶ Determinar a tensão de operação.> Aparece a tela inicial.
2	▶ Pressionar [MODE/ENTER], até ser exibido [EMP].

3	▶ Pressionar [Set] e manter pressionado, até o valor pré-ajustado ser exibido piscando. ▶ Após 5 s pode ser ajustado o valor de ajuste, passo a passo pressionando repetidamente, ou continuamente mantendo pressionado.
	O valor é aumentado continuamente. Se for para ser reduzido: deixar os valores exibidos avançarem até chegar no valor de ajuste máximo. Depois o ciclo se reinicia no valor de ajuste mínimo.
4	▶ Confirmar com [MODE/ENTER].

10.2.2 Efetuar um ajuste em vazio

O fundo de um reservatório vazio pode ser programado como nível de referência.

1	▶ Determinar a tensão de operação.> A tela inicial aparece.
2	▶ Pressionar [MODE/ENTER], até ser exibido [cEMP].
3	▶ Pressionar [Set] e manter pressionado, até ser exibido [cEMP] piscando.	→
4	▷ Após 5 s aparece [WAIT], enquanto a medição estiver sendo feita. ▷ [donE] indica que o novo valor de ajuste está salvo. Se o processo Teach falhar, a causa será exibida rapidamente e depois aparecerá [FAIL]. O novo ponto de referência é rejeitado.

10.2.3 Efetuar o ajuste para o nível de referência

O nível atual de um reservatório parcialmente cheio pode ser introduzido como valor numérico. O nível de referência é calculado a partir desse valor.

1	▶ Determinar a tensão de operação.> A tela inicial aparece.
2	▶ Pressionar [MODE/ENTER], até ser exibido [cMEd].
3	▶ Pressionar [SET] e manter pressionado, até a exibição piscar. ▶ Após 5 s o valor de ajuste pode ser ajustado, passo a passo pressionando repetidamente, ou continuamente, mantendo pressionado.
	O valor é aumentado continuamente. Se for para ser reduzido: deixar os valores exibidos avançarem até chegar no valor de ajuste máximo. Depois o ciclo se reinicia no valor de ajuste mínimo.
4	▶ Confirmar com [MODE/ENTER]. ▷ Aparece [WAIT], enquanto a medição estiver sendo feita. ▷ [donE] indica que o novo valor de ajuste está salvo. Se o ajuste falhar, a causa será exibida brevemente e depois aparecerá [FAIL]. O novo ponto de referência é rejeitado.

10.2.4 Ajuste falhou

Caso o ajuste não tenha sido bem sucedido, a causa será mostrada rapidamente ([++], [- -], [nEAr], [Far], [bAd], [dEEP]), depois [FAIL]. O novo ponto de referência é rejeitado.

Indicação	Possível causa
[++]	luz excessiva, p.ex. superfície reflexiva
[- -]	luz insuficiente, nenhum fluido presente
[nEAr]	Nível abaixo da distância de medição mínima < 20,0 cm
[Far]	Nível excede a distância de medição máx. > 1000,0 cm
[bAd]	A medição está muito ruidosa
[dEEP]	Nível de referência > 1000,0 cm

10.2.5 Programação bem sucedida do nível de referência

Valores dos parâmetros ([SPx / FHx], [rPx / FLx], [ASP], [AEP]),

que não podem ser

realizados com o novo nível de referência programado, serão calculados novamente com base no range de medição modificado.

10.3 Parametrização dos ajustes básicos

10.3.1 Escolher a unidade exibida

Ajustar [Uni], antes que sejam determinados os valores para os parâmetros [SPx / FHx], [ASP], [AEP]. Em caso de alteração posterior da unidade de exibição, os valores ajustados podem ser distorcidos durante a conversão interna, devido a erros de arredondamento. ▶ Mudar para [EF] ▶ Seleccionar [Uni] e ajustar a unidade de medida. Seleção da unidade de medição: [cm], [m], [Inch] ▶ Confirmar com [MODE/ENTER]. ▷ A unidade selecionada é exibida com LED verde no display.

EFUni

10.3.2 Ajustar o display

▶ Mudar para [EF] ▶ Seleccionar [diS] e realizar os ajustes. Podem ser escolhidos 2 ajustes:[ON] = exibição do valor de medição está ligada no modo Run. Atualização do valor de medição a cada 600 ms[OFF] = exibição do valor de medição está desligada no modo Run. Pressionando um botão, o valor de medição atual é exibido durante 15 s. A atualização do valor de medição se refere apenas à exibição. Ele não tem efeito sobre as saídas. ▶ Confirmar com [MODE/ENTER]. Os LEDs permanecem ativos mesmo com a exibição desligada.

EFd, 5

10.3.3 Configurar OUT1

▶ Seleccionar [OU1] e ajustar as funções de comutação. Funções de comutação:[Hno] = função de histerese / normally open (normalmente aberto)[Hnc] = função de histerese / normally closed (normalmente fechado)[Fno] = função de janela / normally open (normalmente aberto)[Fnc] = função de janela / normally closed (normalmente aberto)▶ Confirmar com [MODE/ENTER].

OU I

10.3.4 Ajustar os ponto de comutação para a função de histerese OUT1

▶ Seleccionar em [OU1] a função de saída [Hno] ou [Hnc]	OU1
▶ Confirmar com [MODE/ENTER].	SP1
▶ Seleccionar [SP1] e ajustar o ponto de comutação.	rP1
▶ Confirmar com [MODE/ENTER].
▶ Seleccionar [rP1] e ajustar o ponto de desligamento.
▶ Confirmar com [MODE/ENTER].

10.3.5 Ajustar os pontos de comutação para a função janela OUT1

▶ Seleccionar em [OU1] a função de saída [Fno] ou [Fnc]▶ Confirmar com [MODE/ENTER]. ▶ Seleccionar [FH1] e ajustar o valor limite superior. ▶ Confirmar com [MODE/ENTER]. ▶ Seleccionar [FL1] e ajustar o valor limite inferior. ▶ Confirmar com [MODE/ENTER].

OU IFH IFL I

10.3.6 Configurar OUT2

▶ Seleccionar [OU2]. ▶ Ajustar funções de comutação ou sinais analógicos:• [Hno] = função de histerese/ normally open (normalmente aberto)• [Hnc] = função de histerese/ normally closed (normalmente fechado)• [Fno] = função de janela / normally open (normalmente aberto)• [Fnc] = função de janela/ normally closed (normalmente fechado)• [I] = Saída de corrente analógica 4...20 mA• [U] = Saída de tensão analógica 0...10 V▶ Confirmar com [MODE/ENTER].

OU2

10.3.7 Ajustar os pontos de comutação para a função de histerese OUT2

▶ Seleccionar em [OU2] a função de saída [Hno] ou [Hnc]. ▶ Confirmar com [MODE/ENTER]. ▶ Seleccionar [SP2] e ajustar o ponto de comutação. ▶ Confirmar com [MODE/ENTER]. ▶ Seleccionar [rP2] e ajustar o ponto de desligamento. ▶ Confirmar com [MODE/ENTER].

OU2SP2r-P2

10.3.8 Ajustar os pontos de comutação para a função janela OUT2

▶ Seleccionar em [OU2] a função de saída [Fno] ou [Fnc]. ▶ Confirmar com [MODE/ENTER]. ▶ Seleccionar [FH2] e ajustar o valor limite superior. ▶ Confirmar com [MODE/ENTER]. ▶ Seleccionar [FL2] e ajustar o valor limite inferior. ▶ Confirmar com [MODE/ENTER].

OU2FH2FL2

10.3.9 Graduar o range de medição (saída analógica)

▶ Seleccionar em [OU2] [I] ou [U]. ▶ Confirmar com [MODE/ENTER]. ▶ Seleccionar [ASP] e ajustar o "ponto inicial analógico. Com [ASP] é definido em que valor de medição o sinal de saída é de 4 mA / 0 V. ▶ Confirmar com [MODE/ENTER]. ▶ Seleccionar [AEP] e ajustar o ponto final do sinal analógico Com [AEP] é definido em que valor de medição o sinal de saída é de 20 mA / 10 V. Ele também pode ser selecionado de forma a se situar antes do [ASP]. Dessa forma pode ser realizado um flanco decrescente. ▶ Confirmar com [MODE/ENTER]. Distância mínima entre [ASP] e [AEP]: 10,0 cmSe a distância mínima não for alcançada, aparece a mensagem de erro "SIZE".

OU2ASPREP

10.4 Funções ampliadas

10.4.1 Ajustar o tempo de retardo para as saídas de comutação

▶ Seleccionar [EF]. ▶ Pressionar [SET] para mudar para o menu [EF]. ▶ Seleccionar parâmetro com [MODE/ENTER]:[drx] = retardo de desligamento ▶ Seleccionar o valor do parâmetro com [SET]:Range de ajuste [s]: 0 / 0,1...5 s em passos de 0,1s (0 = o tempo de retardo não está ativo) ▶ Confirmar com [MODE/ENTER].

EFdr 1dr 2

10.4.2 Especificar o comportamento para saídas em caso de falha

▶ Selecionar [EF]. ▶ Pressionar [SET] para mudar para o menu [EF]. ▶ Selecionar [FOUx]. ▶ Selecionar o valor de parâmetro com [SET]:• [ON] = A saída comuta em caso de falha ou é emitido o valoranalógico 20 mA / 10 V.• [OFF] = A saída desliga em caso de falha ou é emitido o valoranalógico 4 mA / 0 V. ▶ Confirmar com [MODE/ENTER].

EFFOU1FOU2

10.4.3 Ajustar o tempo de retardo após perda do sinal

▶ Seleccionar [EF]. ▶ Pressionar [SET] para mudar para o menu [EF]. ▶ Seleccionar [dFo]. ▶ Seleccionar o valor do parâmetro com [SET]:Range de ajuste [s]: 0,0...1,0...5,0. ▶ Confirmar com [MODE/ENTER].

EFdFo

10.4.4 Ajustar a frequência de medição

▶ Seleccionar [EF]. ▶ Pressionar [SET] para mudar para o menu [EF]. ▶ Seleccionar [RATE]. ▶ Pressionar [SET], até o valor da frequência de medição pré- selecionado piscar. ▶ Seleccionar o valor pressionando repetidamente [SET]. ▶ Confirmar com [MODE/ENTER].> [RATE] aparece no display novamente.

EFr-ATE

10.4.5 Tabela com valores de repetibilidade e de precisão

Valores para frequência de medição 15 Hz, luz externa máx. 40 klx*

Distância em [cm]	Repetibilidade		Precisão
	branco 90 % remissão	cinza 18 % remissão	branco 90 % remissão	cinza 18 % remissão
20,0...100,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
100,0...200,0	± 0,5 cm	± 0,8 cm	± 1,5 cm	± 1,8 cm
200,0...400,0	± 1,6 cm	± 1,9 cm	± 2,5 cm	± 3,0 cm
400,0...600,0	± 2,4 cm	± 3,3 cm	± 3,5 cm	± 4,5 cm
600,0...1000,0	± 5,0 cm	—	± 6,5 cm	—

Valores para frequência de medição 15 Hz, luz externa máx. 40...100 klx*

Distância em [cm]	Repetibilidade		Precisão
	branco 90 % remissão	cinza 18 % remissão	branco 90 % remissão	cinza 18 % remissão
20,0...200,0	± 1,4 cm	± 1,4 cm	± 2,4 cm	± 2,4 cm
200,0...400,0	± 2,5 cm	± 3,0 cm	± 3,5 cm	± 4,0 cm
400,0...600,0	± 3,1 cm	± 4,5 cm	± 4,1 cm	± 5,5 cm
600,0...1000,0	± 6,0 cm	—	± 7,0 cm	—

Valores para frequência de medição 1 Hz, luz externa máx. 40 klx*

Distância em [cm]	Repetibilidade		Precisão
	branco 90 % remissão	cinza 18 % remissão	branco 90 % remissão	cinza 18 % remissão
20,0...100,0	± 0,40 cm	± 0,45 cm	± 1,4 cm	± 1,5 cm
100,0...200,0	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
200,0...400,0	± 1,35 cm	± 1,4 cm	± 2,3 cm	± 2,4 cm
400,0...600,0	± 1,9 cm	± 2,1 cm	± 2,9 cm	± 3,1 cm
600,0...1000,0	± 3,7 cm	—	± 4,7 cm	—

Valores para frequência de medição 1 Hz, luz externa máx. 40...100 klx*

Distância em [cm]	Repetibilidade		Precisão
	branco 90 % remissão	cinza 18 % remissão	branco 90 % remissão	cinza 18 % remissão
20,0...200,0	± 1,0 cm	± 1,0 cm	± 2,0 cm	± 2,0 cm
200,0...400,0	± 1,8 cm	± 1,9 cm	± 2,8 cm	± 2,9 cm
400,0...600,0	± 2,3 cm	± 2,7 cm	± 3,3 cm	± 3,7 cm
600,0...1000,0	± 3,8 cm	—	± 4,8 cm	—

* Alcance de detecção sobre preto (6 % remissão) ≤ 400,0 cm.
Os valores são válidos para:
- condições ambientais constantes (23° C / 960 hPa)
- duração de acionamento mín. de 10 minutos.

10.4.6 Ajustar o filtro de valor médio

▶ Seleccionar [EF]. ▶ Pressionar [SET] para mudar para o menu [EF]. ▶ Seleccionar [mEAn] ▶ Seleccionar o valor do parâmetro com [SET]:Range de ajuste [s]: 1...60[OFF] = filtro de valor médio não ativo ▶ Confirmar com [MODE/ENTER].

EFmEAra

10.4.7 Redefinir todos os parâmetros para a configuração de fábrica

▶ Seleccionar [EF]. ▶ Pressionar [SET] para mudar para o menu [EF]. ▶ Seleccionar [rES] ▶ Pressionar [SET] e manter pressionado até aparecer [----]. ▶ Confirmar com [MODE/ENTER]. ▷ O equipamento volta para a configuração do estado de fornecimento. ▷ A exibição inicial aparece no display.

EFr-ES

11 Funcionamento

11.1 Modos de operação

11.1.1 Modo Run

O modo Run corresponde ao modo de operação normal.

Após ligar a tensão de alimentação, o equipamento se encontra em modo Run. Ele executa a sua função de monitoramento e gera sinais de saída conforme os parâmetros ajustados.

O display exibe o nível atual (relativo ao nível de referência). Os LEDs amarelos sinalizam o estado de comutação das saídas.

11.1.2 Modo de display

Exibição dos parâmetros e dos valores de parâmetro ajustados.

▶ Pressionar brevemente [MODE/ENTER].

▷ O equipamento passa para o modo de display. Internamente permanece no modo de operação.
Os valores de parâmetro ajustados podem ser lidos:

▶ Pressionar brevemente [MODE/ENTER] para percorrer os parâmetros.
▶ Pressionar brevemente [SET] para exibir o valor de parâmetro correspondente.

▷ Após 15 s o equipamento volta para o modo RUN.

11.1.3 Refletividade do objeto

Exibição da refletividade do objeto:

▶ Pressionar [SET] no modo RUN.

▷ O equipamento mostra um valor de orientação para a refletividade do objeto (p.ex. +100 corresponde a um objeto branco, +020 corresponde a objeto cinza).

11.1.4 Modo de programação

Ajuste dos valores de parâmetro → 10.1 Parametrização em geral.

12 Solução de falhas

Display	Possíveis causas	Saída de comutação				Saída de corrente
		Hno	Hnc	Fno	Fnc	AEP < ASP	ASP < AEP
----	Exibição inicial Nível de referência não programado	OFF	Não ativo				3,5 mA
++	luz excessiva, p.ex.superfície reflexiva	Depende das configuraçõesFOU1 / FOU2FOU = [ON]:Saída de comutação comutada ouvalor analógico = 20,5 mA / 10 VFOU = [OFF]:Saída de comutação desligada ouvalor analógico = 3,5 mA / 0 V
--	luz insuficiente, sem fluido
near	Nível < 20 cm
far	Nível > 999,5 cm
Errp	Plausibilidade (p.ex. o fluido é muito rápido)
LoFF	Laser desligado
----	Enchimento insuficiente. Nível abaixo do nível de referência programado	OFF	ON	OFF	ON	20,5 mA10 V	3,5 mA0 V
SC1	Curto-circuito canal 1
SC2	Curto-circuito canal 2					[SC2] ou [SC]só estão ativos,se OUT2 estiverconfiguradocomo saída decomutação.
SC	Curto-circuito canal 1 & 2
Display	Valor do processo IO-Link		IO-Link-Device Status*)
	Nível *)	Refletividade do objeto *)
----	NoData	Operação normal	Functional Check
++		OL	Out-of-Specification
--		UL
near	OL	NoData
far	UL
Errp	Último valor de medição válido
LoFF	NoData		Device is operating properly
----	UL	Operação normal
SC1	Interferência no IO-Link
SC2	Operação normal		Functional Check
SC	Interferência no IO-Link

*) ver IODD relativo ao equipamento

13 Manutenção, conserto e descarte

Sensores com defeitos devem ser convertados somente pelo fabricante.

▶ Manter limpo o visor do equipamento.
▶ Descartar o equipamento após o uso de forma ecológica e conforme as determinações nacionais vigentes.

14 Configurações de fábrica

O menu de parametrização não é exibido por completo no estado de fornecimento. Somente os valores dos parâmetros [Uni], [EMP], [cEMP], [cMED] podem ser ajustados. O menu de parametrização completo só estará acessível após o ajuste do nível de referência.

Parâmetro	Range de ajuste	Ajuste de fábrica	Ajuste próprio
Uni	cm, m, Inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 / FH1 [cm]	20...999,5	100
rP1 / FL1 [cm]	20...999,5	80
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 / FH2 [cm]	20,0...999,5	200
rP2 / FL2 [cm]	20,0...999,5	180
ASP [cm]	20...999,5	0
AEP [cm]	20...999,5	979,5
dr1 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
dFO [s]	0...0,1...5	0,2
EMP [cm]	20,0...999,5	20,0
cMEd [cm]	20,0...999,5	—
diS	ON ; OFF	ON
rATE [Hz]	1...33	15
mEAn [s]	OFF; 1...60	OFF

Dados técnicos e mais informações em www.ifm.com
