NT5005 - Detetor IFM - Manual de utilização gratuito

Tipo de produto	Detector indutivo NAMUR
Marca	IFM
Modelo	NT5005
Categoria	Detector
Classificação ATEX	Ex II 1G Ex ia IIC T6 Ga (Ta -20 a 70°C) / T5 Ga (Ta -20 a 80°C) ; Ex II 1D Ex ia IIIC T200 90°C Da / T200 100°C Da
Temperatura ambiente admissível	-20 a 70°C (T6) ou -20 a 80°C (T5)
Tensão de alimentação (Ui)	15 V
Corrente de alimentação (Ii)	50 mA
Potência (Pi)	120 mW
Capacitância interna (Ci)	81 nF
Indutância interna (Li)	74 μH
Normas cumpridas	EN 60079-0:2018, EN 60079-11:2012, IEC 60079-0:2017, IEC 60079-11:2011
Certificado ATEX UE	PTB01ATEX2191, BVS04ATEXE153X
Certificado IECEx	IECEx BVS 06.0003X
Uso previsto	Zonas com risco de explosão (zonas 0, 1, 2, 20, 21, 22)
Conexão	Apenas a circuitos de segurança intrínseca homologados
Montagem	Proteger o aparelho e o cabo; evitar cargas estáticas; conectar partes metálicas ao equipotencial
Manutenção e reparação	Nenhuma reparação possível; contatar o fabricante em caso de defeito
Eliminação	Respeitar as regulamentações locais sobre resíduos eletrónicos
Documentos fornecidos	Manual de instruções (traduções disponíveis), certificados ATEX e IECEx mediante solicitação

Perguntas frequentes - NT5005 IFM

Qual é o tipo deste detector IFM NT5005?

É um detector indutivo NAMUR concebido para uso em zonas com risco de explosão.

Quais são as temperaturas ambiente admissíveis?

A temperatura ambiente admissível é de -20 a 70°C para a classe T6 e de -20 a 80°C para a classe T5.

Pode-se usar este detector na zona 0?

Sim, o detector é certificado Ex II 1G, o que permite a sua utilização na zona 0 (gás) e zona 20 (poeiras).

Quais são os parâmetros elétricos a respeitar?

A tensão máxima Ui é de 15 V, a corrente Ii de 50 mA e a potência Pi de 120 mW. Deve ser ligado a um circuito de segurança intrínseca.

Quais são os valores de capacidade e indutância internas?

A capacidade interna Ci é de 81 nF e a indutância interna Li de 74 μH.

Como instalar o detector?

A instalação deve ser realizada por pessoal competente. É necessário proteger o aparelho e o cabo, evitar cargas estáticas e conectar as partes metálicas ao equipotencial.

O que fazer em caso de defeito do detector?

O detector não pode ser reparado. Em caso de defeito, contacte o fabricante (IFM) para substituição.

Quais normas são cumpridas?

Cumpre as normas EN 60079-0:2018, EN 60079-11:2012 e as normas IEC correspondentes.

Como limpar o detector?

Evite cargas estáticas. Limpe com um pano não abrasivo e seco. Não use solventes.

Quais são os números de certificados ATEX?

Os certificados ATEX UE são PTB01ATEX2191 e BVS04ATEXE153X. O certificado IECEx é IECEx BVS 06.0003X.

MANUAL DE UTILIZADOR NT5005 IFM

(parte relativa à proteção contra riscos de

explosão)

Sensor indutivo NAMUR

NE/NF/NG/

NI/NN/NT/

NS

80311809/00

BGbIrapckn

1. CbIacHo DnpeKtNbata ATEX 2014/34/EC (ATEX) npn nyskahe B eKcnnoataqna Ha daen ypei nn daeneHa 3aunTHa cnTeMa B pamKeite Ha cTpaHnte-ueHKn Ha Ebponecknca CbIO3 (EC), Tp6Ba da 6bJe DoCTabeHO opuHnHaJIHOTo PbKOBOcTBO 3a eKcnnoataqna I npeBOD Ha TOBa pbKOBoCDTO Ha e3Nka nn e3uNTe Ha cTpaHata-ueHkHa HA EC, B KOaTO ue Ce noJ3Ba ypeDbT nn cnCTemata.
2. Ako KbM Ta3n DoCTaBka He e npInoXeHO PbKOBoDcTBO 3a ekCnloaTaun ynn DeKnapauu 3a CbOTBeTcTBne Ha EO, moKeTe Da rN nopBuAte npn Baunr TbproBeu (BX. TobapntenHnUata) uIN npn npOn3BODHTeJIy (Bk. 3arNaBHa cTpaHua / o6paTHa cTpHa).
3. Пюдуктггябвада ce nyska B ekcnnoatauaЯ camo ot cneuznaun3napan nepcohan.Орьшаме BHIMAHNEиHaToBA, Ye BCRAKBA rapaHnO Otnada, KOrato ypeBt ce nyche B ekcnnoatauЯ, 6e3 HaIInuHToHa CbOTBETHOTo PbkOBODCTBO 3a ekcnnoatauaЯ Ha e3nka Ha CTpaHata-ynenka Ha EC, B KOrTO Ce n3PON3Ba ypeDbT.

CZ Ceştina

1. De acordo com a direciva ATEX 2014/34/UE (ATEX), para a colocação em funcimento de um aparecido ou de umsystema de proteção dentro dos Estados membros da União Europeia (UE), é necessário o fornecimento das instruções de funcimento originais e a sua traduição na(s) lingua(s) do País da UE ond sera aplicado.
2. Se as instruções de functimento ou a declaração de conformidade CE na lingua do País de aplicação da UE não foram fornecidas. pode ser solicitadas jusqu'à do revendedor (ver recibo de entrega) ou do fabricante (ver capa/verso).
3. O produit são devê ser posted em funcção por pessoalístico especializados. Declinamos expressamente qualquer responsabilitadepor danos resultantes da colocacao em service do aparelho, sem as respectivas instruções de functiamento na lingua do País da UE onde sera aplicado.

RO Româna

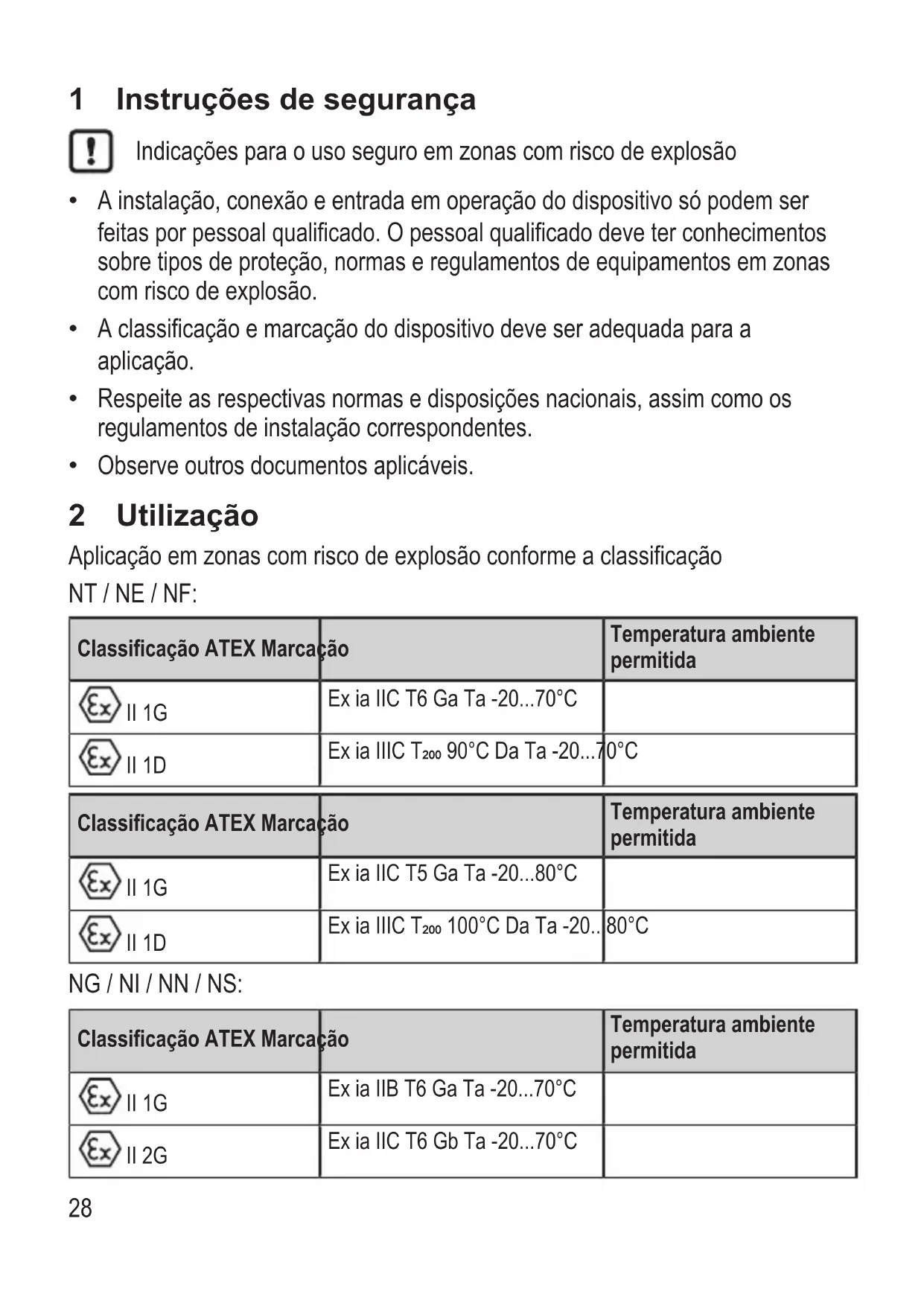

1 Instruções de segurarça

Indicações para o uso seguro em zonas com risco de explosão

• A instalação, conexão e entrada em operação do disposítivo são poder ser feitas por pessoal qualificado. O pessoal qualificado deve ter conheçimentos sobre temas de proteção, normas e regulamentos de equipamentos em zones com risco de explosão.
• A classificacao e marca do disposicao deve ser adequada para a aplicacao.
• Respeite as respectivas normas e disposções nationals, assim como os regulamentos de instalação correspondentes.
• Observe outros documentos aplicáveis.

2 Utilização

Aplicação em zones com risco de explosão conforme a classificação NT / NE / NF:

Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1G		Ex ia IIB T6 Ga Ta -20...70°C
II 2G		Ex ia IIC T6 Gb Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ÉxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

São cumpridos os requisimentos das seguentes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexão sente em circuitosétricos seguros, homologados com certificado de exame de tipo e que não ultrapasse os seguintes valores máimos:

Ui = 15 V, Li = 50 mA, Pi = 120 mW

Maxima indutancia interna efetiva (Li) e capacitatencia (Ci):

Número do produit Indutência	interna (Li) em μH	Capacitància interna (Ci) em nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montagem

Proteja o dispositivo e cabos eficazmente contra destruicao.
Evite cargas estáticas em dispositivos de plástico e em cabos.
A fim de fazer cargas electrostáticas, inclua peças metalicas (invôlico do conector, elementos de fixação, invólicos de proteção, etc.) na ligação equipotencial.
- Não instale o disposicao na divisoria entre diferentes zones.
- Quando uso na zona 0, proteja os connectores contra entrega eletrostárica intensa.

3.1 Condições especials para um functiәnamento seguro

• Consulte sempre as marcações no manual de operação, quando estas podem não estar totalmente indicadas no dispositalo devido à falta de espaço.

4 Manutenção, conservação e descarte

Não é permitido efetuar nenhuma alteração no disposítivo; não é possível fazer reparos. Entre em conta com o fabricante em caso de falha.

Se necessário, fichas痫icas ou certificado de exame de tipo / certificados podem ser solicitados ao fabricante ( capa / verso).
