Tipo de producto	Detector inductivo NAMUR
Marca	IFM
Modelo	NT5005
Categoría	Detector
Clasificación ATEX	Ex II 1G Ex ia IIC T6 Ga (Ta -20 a 70°C) / T5 Ga (Ta -20 a 80°C) ; Ex II 1D Ex ia IIIC T200 90°C Da / T200 100°C Da
Temperatura ambiente admisible	-20 a 70°C (T6) o -20 a 80°C (T5)
Tensión de alimentación (Ui)	15 V
Corriente de alimentación (Ii)	50 mA
Potencia (Pi)	120 mW
Capacidad interna (Ci)	81 nF
Inductancia interna (Li)	74 μH
Normas cumplidas	EN 60079-0:2018, EN 60079-11:2012, IEC 60079-0:2017, IEC 60079-11:2011
Certificado ATEX UE	PTB01ATEX2191, BVS04ATEXE153X
Certificado IECEx	IECEx BVS 06.0003X
Uso previsto	Zonas con riesgo de explosión (zonas 0, 1, 2, 20, 21, 22)
Conexión	Únicamente a circuitos de seguridad intrínseca homologados
Montaje	Proteger el equipo y el cable; evitar cargas estáticas; conectar las partes metálicas a la equipotencialidad
Mantenimiento y reparación	No es posible ninguna reparación; contactar al fabricante en caso de defecto
Eliminación	Respetar las regulaciones locales sobre residuos electrónicos
Documentos proporcionados	Manual de instrucciones (traducciones disponibles), certificados ATEX e IECEx bajo petición

Preguntas frecuentes - NT5005 IFM

¿Cuál es el tipo de este detector IFM NT5005?

Es un detector inductivo NAMUR diseñado para su uso en zonas con riesgo de explosión.

¿Cuáles son las temperaturas ambiente admisibles?

La temperatura ambiente admisible es de -20 a 70°C para la clase T6 y de -20 a 80°C para la clase T5.

¿Se puede usar este detector en zona 0?

Sí, el detector está certificado Ex II 1G, lo que permite su uso en zona 0 (gas) y zona 20 (polvo).

¿Cuáles son los parámetros eléctricos a respetar?

La tensión máxima Ui es de 15 V, la corriente Ii de 50 mA y la potencia Pi de 120 mW. Debe estar conectado a un circuito de seguridad intrínseca.

¿Cuáles son los valores de capacidad e inductancia internas?

La capacidad interna Ci es de 81 nF y la inductancia interna Li de 74 μH.

¿Cómo instalar el detector?

La instalación debe ser realizada por personal competente. Hay que proteger el equipo y el cable, evitar cargas estáticas y conectar las partes metálicas a la equipotencialidad.

¿Qué hacer en caso de defecto del detector?

El detector no puede ser reparado. En caso de defecto, contacte al fabricante (IFM) para un reemplazo.

¿Qué normas se cumplen?

Cumple con las normas EN 60079-0:2018, EN 60079-11:2012 y las normas IEC correspondientes.

¿Cómo limpiar el detector?

Evite las cargas estáticas. Limpie con un paño no abrasivo y seco. No use disolventes.

¿Cuáles son los números de los certificados ATEX?

Los certificados ATEX UE son PTB01ATEX2191 y BVS04ATEXE153X. El certificado IECEx es IECEx BVS 06.0003X.

MANUAL DE USUARIO NT5005 IFM

Manual de instrucciones

(Parte relativa a la proteccion contra Explosiones)

Detector inductivo NAMUR

Manual de operação

1. En conformidad con la Directiva ATEX 2014/34/UE (ATEX), para la puesta en marcha de un equipo o de un sistema de proteccion en los Estados miembros de la Union Europea (UE), se deben adjuntar las instruiones de uso originales y una traduccion de las mismas en la(s) lengua(s) del pais de la UE donte vaya a ser utilizado el producto.
2. En caso de que no se adjunten las instrucciones de uso o la declaracion de conformidad CE en la lengua del pais de la UE donde se vaya a utiliser el equipo, these documents podran ser solicitados al distribuidor (vease albaran) or al fabricante (vease portada/dorso).
3. El producto solo puede ser puesto en marcha por personal especializzato. Advertimos expresamente de que queda excluida toda responsabilidad en caso de que el equipo seonga en marcha sin las correspondientes instrucciones de uso en la lengua del País de la UE donde vaya a ser utilizado.

FR Français

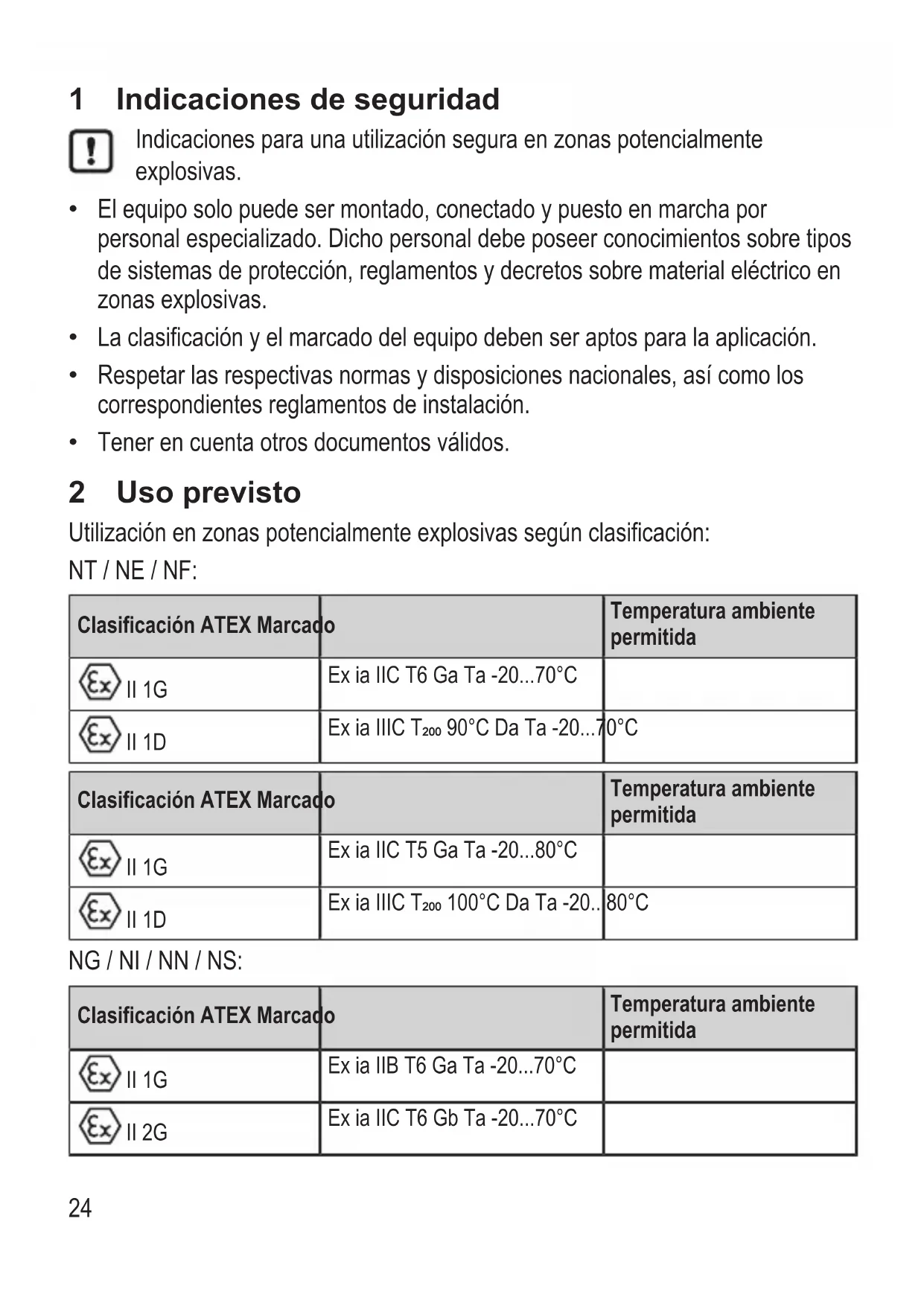

1 Indicaciones de seguridad

Indicaciones para una utilizacion segura en zonas potencialmente explosivas.

• El equipo solo puede ser montado, connectado y=puesto en marcha por personal especializzato. Dicho personalmente poseer conocimientos sobre temas de sistemas de proteccion, rellamentos y decretos sobre material electrico en zonas explosivas.
• La clasificacion y el marcado del equipo deben ser aptos para la aplicacion.
• Respetar las respectivas normas y disponeciones naciales, asi como los correspondientes replamenteos de instalacion.
• Tener enIELDaothersdocumentosvaididos.

2 Uso previsto

Utilización en zonas potencialmente explosivas según clasificacion:

NT/NE/NF:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T6 Ga Ta -20...70°C
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T5 Ga Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T6 Ga Ta -20...70°C
II 2G	Ex ia IIC T6 Gb Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..80°C

Certificado de examen de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Se cumplen los requisitos de las siguientes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexión solamente a circuitos de corriente con seguridad intrínseca, homologados conCERTIFICADO del examen de tipo y que no superen los siguientes values mímos:

$$ \boxed {U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W} $$

Valores máimos efectivos de inductancia (Li) y capacité (Ci) internas:

N.° de articulo Inductancia interna (Li) en μH	Capacidad interna (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143

NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaje

Proteger el equipo y el cable contra daños.
Evitar las cargas estáticas en equipos de plástico y en cables.
- Paraatar lascargaselectrostaticas,laspartesmetalicas(cuerpo del conector, elementos de fijacion, carcasa de proteccion, etc.)deben teneruna connexion equipotencial.
No instalar el equipo en la separacion entre differedes zonas.
En caso de uso en la zona 0, proteger los connectores hembra contra fuertes cargas electrostáticas.

3.1 Condiciones especials para un funcionaamento seguro

• Consultar siempre el manual de instrucciones para el marcado, ya que pueda que no se haya aplicado Completely en el equipo por falta de espacio.

4 Mantenimiento, reparación y eliminación

No está permitido realizar Cambios en el equipo, no es possible落户 a cabo reparaciones. En caso de fallo, contactar con el fabricante.

En casoAPS, se pueda solicitar al fabricante las fichas技术水平 o los certificados de examen de tipo /certificaciones ( Portada / Dorso).

Certificado de exame de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X
