사용 설명서 O1D300 IFM

CE

사용설명서 포토 레벨센서

O1D300

목차

1 서문....4

1.1 심볼마크 4
1.2사용된 경고 신호....4

2 안전에 관한 안내사항 4

3 기능 및 특징....6

3.1 어플리케이션 영역......6
3.2 제한된 어플리케이션 영역....6

4 기능....6

4.1 스위칭 기능......6

4.1.1 히스테리시스 기능....6
4.1.2 원도 기능 8

4.2아날로그 기능 9

4.2.1 전류 출력 9
4.2.2 전압 출력 10

4.3 레이저 스위치 off 10
4.4 IO Link 10

4.4.1 IO Link 마스터를 보유한 작동....10
4.4.2 확장된 기능....11

5설치....12

5.1설치 조건 12
5.2 위치....12
5.3 마운팅 액세서리....13

6 전기적 연결....14
7 작동 및 디스플레이 부 15
8 메뉴....16

8.1 메뉴 구조 16
8.2 메뉴 설명 17

8.2.1 공장설정상태 17
8.2.2 메인 메뉴 17
8.2.3 확장된 기능....19

9 셋업....20

10 파라메터 세팅 20

10.1일반적인 파라메터 설정....20

10.1.1 파라메터 값의 설정....20
10.1.2 메뉴레벨 1에서 메뉴레벨 2로의 변경....21
10.1.3 전자적 잠금....22

10.2 참조 레벨 입력 (유닛 판매시 상태)....22

10.2.1 탱크높이의 자유로운 선택....22
10.2.2 빈 상태 탱크에 대한 티치....23
10.2.3 참조레벨 조정 실행....24
10.2.4 실패된 조정....24
10.2.5 참조레벨의 성공적인 세팅 25

10.3 기본세팅의 설정....25

10.3.1 디스플레이 단위선택 25
10.3.2 디스플레이 세팅 25
10.3.3 OUT1 설정....26
10.3.4 히스테리시스 기능 OUT1에 대한 스위칭포인트 세팅......26
10.3.5 원도기능 OUT1에 대한 스위칭포인트 세팅 26
10.3.6 OUT2 설정....26
10.3.7 히스테리시스 기능 OUT2에 대한 스위칭포인트 세팅......27
10.3.8 원도 기능 OUT2 에 대한 스위칭 포인트 세팅 27
10.3.9 측정범위 (아날로그 출력) 스케일링....27

10.4 확장된 기능....28

10.4.1 스위칭출력 지연시간 세팅 28
10.4.2 오류의 경우 출력 반응 28
10.4.3 시그널 손실후 지연시간 세팅 28
10.4.4 샘플링 레이트 (sampling rate) 세팅....28
10.4.5 반복성과 정확성표....29
10.4.6 평균필터 세팅 30
10.4.7 모든 파라메터를 공장 설정상태로 리셋하기....30

11 작동....31

11.1 작동모드 31

11.1.1 run 모드 31
11.1.2 디스플레이 모드 31
11.1.3 물체 반사율....31
11.1.4 프로그래밍 모드 31

12 Troubleshooting....32

13 유지보수, 수리 및 폐기 34

14 공장설정상태 35

1 서문

1.1 심볼마크

▶ 주의사항

반응, 결과

[...] 버튼,스위치 또는 디스플레이 지정

→ 참고사항

주의사항:부주의한 사용은 오작동이나 장애를 초래할 수 있습니다.

정보 추가 참고문

1.2 사용된 경고 신호

심각한 인체 상해에 대한 경고

사망 또는 중상 등 심각한 부상을 초래할 수 있습니다.

2 안전에 관한 안내사항

- 설명된 디바이스는 시스템의 서브 구성요소로 통합되어 있습니다.

-시스템의 안전은 시스템 제조업체가 책임을 집니다.
- 시스템 제조업체는 위험 평가를 수행하고 그에 따른 법적 및 규범적 요구사항에 관한 문서를 작성하여 시스템의 운영자와 사용자에게 제공해야 합니다. 이 문서에는 운영자, 사용자 그리고 해당되는 경우 시스템 제조업체에 의해 허용된 서비스 담당자에 대한 모든 필수 정보 및 안전 지침이 포함되어야 합니다.

• 제품을 세팅하기 전에 이 문서를 읽고 전체 사용 기간 동안 보관하십시오.
• 제품은 어떤 제한도 없이 해당 어플리케이션과 환경 상태에 적합해야 합니다.
• 제품을 의도된 용도 (→ 기능 및 특징)로만 사용하십시오.
  -사용설명서나 기술 데이터를 준수하지 않을 경우 사람이 다치거나 재산상 피해가 발생할 수 있습니다.

• 제조업체는 작동자에 의한 제품 변경과 부정확한 사용으로 인한 결과에 대해 책임지거나 보증하지 않습니다.

• 본 제품의 설치, 전기적 연결, 셋업, 작동, 유지보수 등은 반드시 직업교육을 받거나 기계 운영자의 승인을 받은 전문가에 의하여 실행 되어져야 합니다.
  -유닛 및 케이블이 손상되지 않도록 보호하십시오.

! 경고

가시적 레이저 광선; 레이저 보호 등급 2

본 메뉴얼에 기재된 사항 이외의 제어 및 조정작업은 위험한 방사노출을 초래합니다. 망막이 손상 될 수 있습니다.

▶ 레이져 빔을 쳐다보지 마십시오!
▶ 제품과 함께 제공되는 라벨스티커 (레이져 경고문구)는 반드시 제품의 주변에 비치되어야 합니다.
▶본 제품 라벨의 주의사항과 경고사항을 준수하시기 바랍니다.
▶ 전원공급 케이블에 대해서는 동봉되는 라벨을 이용하십시오.
▶ EN/CEI 60825-1 : 2007 및 EN/CEI 60825-1 : 2014 2019년 5월 8일자 레이저 공지 제 56호에 설명된 대로 IEC 60825-1 Ed. 3 준수를 제외한 21 CFR 1040.10을 준수합니다.

공급 케이블용의 라벨

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO EXTINGUISH LASER BEAM

D-45128 Essen

제품 라벨

AVOID EXPOSURE LASER LIGHT EMITTED FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO BEAM

NE PAS REGARDER LE FAISCEAU

POWER / PUISSANCE max. ≤ 4,0 mW

λ = 650 nm

PULSE/ IMPULSION ≤ 1,3 ns

CLASS 2 LASER PRODUCT APPAREIL LASER DE CLASS 2

21 CFR PART 1040 IEC 60825-1:2014

3 기능 및 특징

유닛은 지속적으로 레벨을 감지하며, 출력신호를 파라메터 세팅으로 설정합니다.

3.1 어플리케이션 영역

• 포토 레벨센서는 20.0...1000.0cm 측정범위내에서 매체를 검출합니다. 이들은 이전에 정의된 참조 레벨과 비교하여 표시됩니다.
• 본 센서는 10...100m 이상 범위의 배후배경 배제기능을 보유합니다.
• 두개의 출력 시그널은 기능모드에 따라 생성됩니다.

사용자는 센서와 배경 사이 간격을 최대 100m로 제한하여야 합니다. 그렇지 않은 경우, 측정값이 불명확해 집니다. → 5.1 설치조건

3.2 제한된 어플리케이션 영역

• 본 유닛은 과립, 벌크 그리고 불투명 액체에 적합합니다.
• 먼지와 수증기는 측정품질에 영향을 줄 수 있습니다.
• 본 유닛은 오일과 맑은 액체에 적합하지 않습니다.

4 기능

4.1 스위칭 기능

4.1.1 히스테리시스 기능

정해진 스위칭 한계의 초과 또는 미달의 경우 출력은 그 스위칭 상태를 변경합니다. 세트 포인트와 리셋 포인트 사이 간격이 히스테리시스입니다. 히스테리시스는 스위칭 간격에 대한 측정값이 일정하지 않을 경우, 출력의 스위칭 상태가 안정을 유지할 수 있도록 해 좁니다.

두 출력(OUT1 과 OUT2)은 히스테리시스 출력으로 설정 될 수 있습니다 (→ 10.3.3 그리고 → 10.3.6).

예: Hno

1. 출력기능 [Hno]의 경우, 레벨 증가시 스위칭 포인트 [SPx]가 초과되면 출력은 switch on 됩니다.

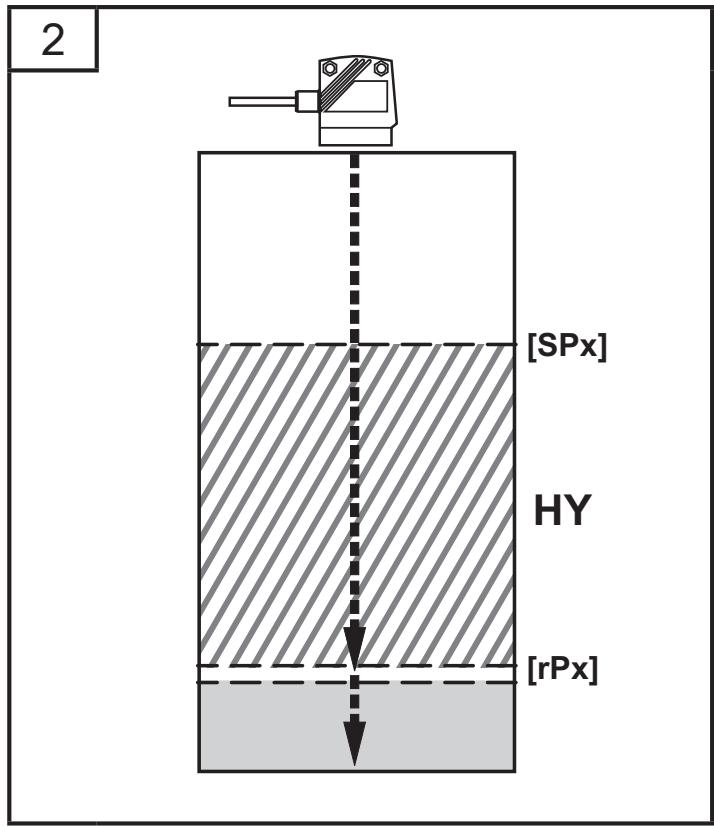

2. 레벨이 다시 하강하면, 리셋 포인트 [rPx]가 미달되는 경우에만 출력이 다시 switch off 됩니다. 리셋포인트 [rPx]는 스위칭포인트 [SPx]보다 작습니다.

[SPx] = 세트 포인트; [rSPx] = 리셋 포인트; HY = 히스테리시스

출력기능[Hnc]가 선택되면 세트포인트와 리셋포인트가 전환됩니다.

출력은 상승되는 레벨의 경우에 switch off 됩니다. 레벨이 다시 [rPx] 미만으로 내려가면, 출력은 switch on 됩니다.

출력의 스위칭 상태

출력기능	레벨 (L)	출력상태
[Hno]	L > [SPx]	Closed
	L < [rPx]	열림
[Hnc]	L > [SPx]	Open
	L < [rPx]	닫힘

KR

4.1.2 원도 기능

원도기능은 정의된 허용범위를 모니터링 합니다. 두 출력 (OUT1 과 OUT2)은 원도기능으로 설정될 수 있습니다(→ 10.3.3 그리고 → 10.3.6).

매체가 감지되면 스위치가 켜집니다.

하위한계값 [FLx]와 상위한계값 [FHx] 사이에서 측정값이 이동되면, 출력은 닫합니다 ([OUx] = [Fno]의 경우).

FE = 원도 ; HY = 히스테리시스*; [FHx] = 상위한계값 ; [FLx] = 하위한계값

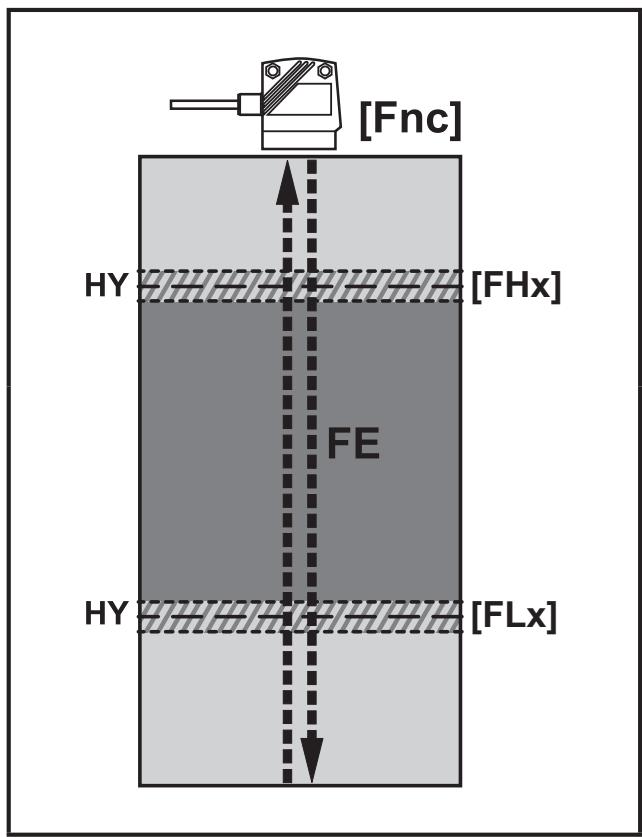

매체가 감지되면 switche off 됩니다.

하위한계값 [FLx]와 상위한계값 [FHx] 사이에서 측정값이 이동되면, 출력은 열립니다 ([OUx] = [Fnc]의 경우).

FE = 원도 ; HY = 히스테리시스*; [FHx] = 상위한계값; [FLx] = 하위한계값

* 각각 왼도 한계값에 대하여 스위칭 히스테리시스가 세팅됩니다. 이는 설정될 수 없고, 간격 및 샘플링레이트 (sampling rate)에 의존됩니다.

출력의 스위칭 상태

출력기능	레벨 (L)	출력상태
[Fno]	L < [FHx]	Closed
	L > [FLx]
	[FHx] < L < [FLx]	Open
[Fnc]	L < [FHx]	Open
	L > [FLx]
	[FHx] < L < [FLx]	Closed

두 원도 한계값 ([FHx]와 [FLx])은 하나의 스위칭 히스테리시스와 함께 작동합니다.
→4.1.1 히스테리시스 기능 / 출력 기능 사례 [Hno]

4.2 아날로그 기능

거리에 비례하는 아날로그 시그널이 출력 2(OUT2)에 제공됩니다.

→10.3.9 측정범위 (아날로그 출력) 스케일링

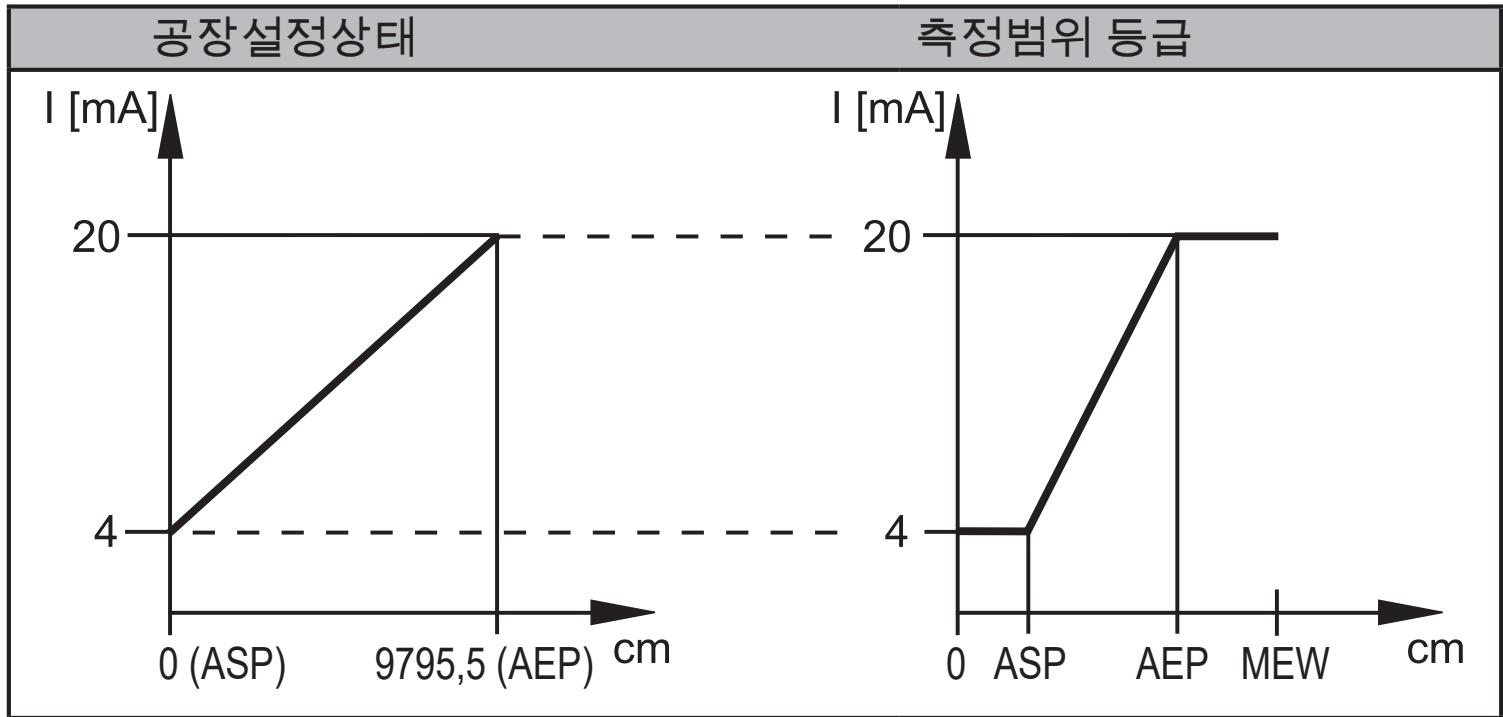

4.2.1 전류 출력

MEW = 측정범위 최종값
설정된 측정범위에서 출력시그널은 4와 20mA 사이에 놓여 있습니다.
또한 오류사항이 아래와 같이 표시됩니다→12 Troubleshooting.

4.2.2 전압 출력

MEW = 측정범위 최종값
설정된 측정범위에서 출력 시그널은 0과 10 V 사이에 있습니다.

4.3 레이저 스위치 off

안전 및 유지보수 목적으로, 유닛 레이저는 핀 5의 입력을 통하여 일시적으로 스위치 off 될 수있습니다.

핀 5의 입력 시그널	레이저
낮음 / 연결되지 않음	On
High	Off

4.4 IO Link

본 유닛에는 프로세스 및 진단 데이터에 직접 액세스 할 수 있는 IO Link 통신 인터 페이스가 있습니다. 또한 작동 중에 유닛의 파라메터를 세팅할 수 있습니다.

IO Link 인터페이스를 통해 유닛을 작동하려면 IO Link 마스터가 필요합니다.

시스템이 작동하지 않을 때 상응하는 IO Link 소프트웨어와 IO Link 어댑터 케이블 통신이 PC와 함께 가능합니다.

유닛 설정을 위하여 요구되는 IODDs와 프로세스 데이터 구조에 관한 상세정보, 진단정보, 파라메터 어드레스 및 IO Link 하드웨어와 소프트웨어에 관한 필요한 정보 등은 www.ifm.com/kr에서 찾아 보실 수 있습니다.

4.4.1 IO Link 마스터를 보유한 작동

유닛은 IO Link 마스터 포트 클래스 A (타입 A)와 호환됩니다.

IO Link 마스터 포트 클래스 B (타입 B)로 작동하려면 다음을 준수하십시오. 표준으로, 유닛은 마스터 포트 클래스 B (타입 B)와 호환되지 않습니다. 핀 2 (OU2) 와 핀 5 (IN1)는 제조업체 특정 기능에 사용됩니다. 즉, 유닛의 주 공급 전압과 추가 전압 공급장치 (핀 2/5의 마스터 포트 클래스 B)는 전기적으로 절연되어 있지 않습니다.

다음과 같은 설정으로 유닛은 마스터 포트 클래스 B와 함께 사용될 수 있습니다:

• 3 선식을 통해 유닛 및 IO Link 마스터를 연결하십시오. 유닛의 핀 1,3, 그리고 4를 IO Link 마스터에 연결하십시오 (핀 2와 5를 연결하지 마십시오).
• 4 선식을 통해 유닛 및 IO Link 마스터를 연결하십시오. IO Link (OU2 = "off" 설정)를 통하여 핀2 (OU2)를 비활성화 하고 유닛의 핀 1,2,3 그리고 4를 IO Link 마스터에 연결하십시오 (핀 5에 연결하지 마십시오).

4.4.2 확장된 기능

IO Link를 통하여 확장된 측정 데이터를 이용할 수 있습니다.

물체 반사율은 디스플레이를 통하여 IO link를 통한 프로세스 데이터 값 (PDV)으로서 제공됩니다.

물체 반사율은 예를 들어 센서 오염을 감지하는 데 사용될 수 있습니다.

5 설치

5.1 설치 조건

▶ 검출물체가 20.0...1000.0 cm 사이에서 감지될 수 있도록 유닛을 설치합니다. 센서의 당위성 (unambiguity range) 영역을 100 m로 규정합니다.
10...100m 범위 이상에 있는 물체는 배제됩니다.

직접 방사되는 반사표면은 - 마찬가지로 100m 이상의 영역 - 고객측에서 삼가하여 주십시오. 그렇지 않은 경우, 측정값이 불명확해 집니다.

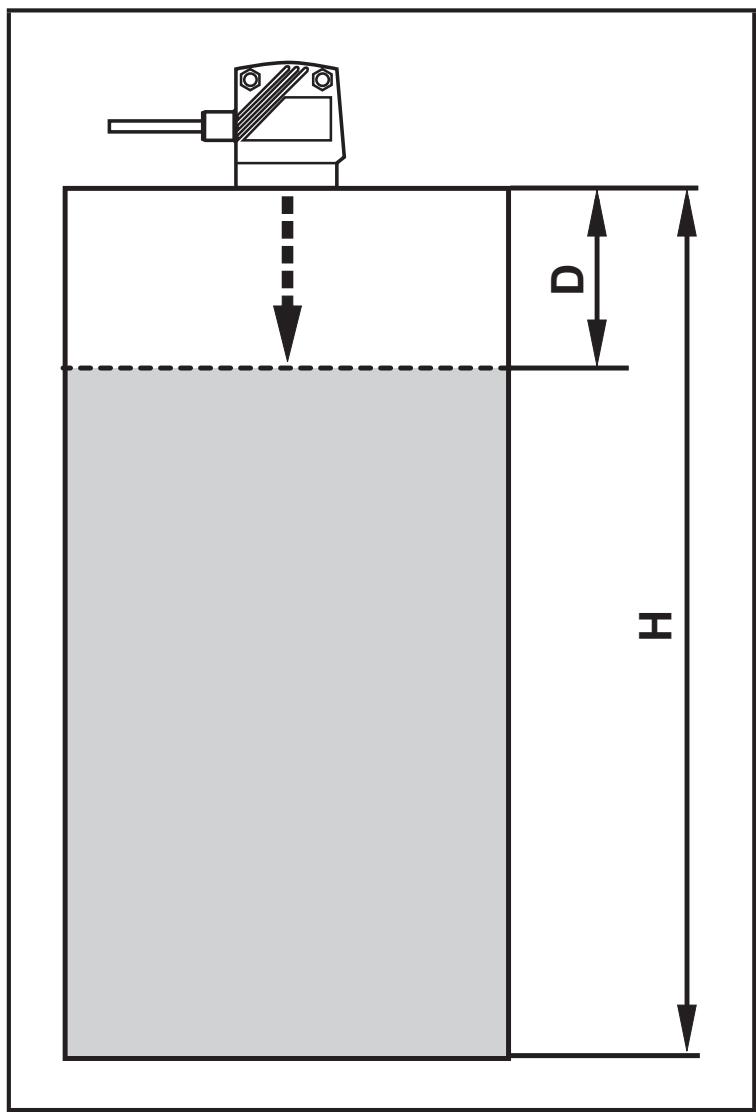

5.2 위치

▶ 센서는 센서의 가능한 가장 높은 레벨과 전면 렌즈사이 간격(D)이 최소 20.0 cm 로 설치되어야 합니다.
▶ 센서 전면렌즈로부터 탱크바닥 또는 프로그래밍된 레벨까지의 최대 측정간격 (H)는 10m입니다. 좀더 긴 간격을 가진 참조높이는 설정될 수 없습니다.

D = 최소 측정간격 / dead zone

H=최대 측정간격

5.3 마운팅 액세서리

본 제품에 설치 액세서리는 포함되지 않습니다.

마운팅 액세서리 품목	제품 번호
O1D 보호용 커버	E21133
마운팅 세트 E2D101 + E20938 + E20951	E21079
O1D, O2D 마운팅 세트 (∅ 12mm 로드 마운팅용)	E2D101
∅ 12mm / M10 직선형 로드 마운팅	E20938
O1D, O2D 마운팅 세트 (∅14mm 로드 마운팅용)	E2D111
∅ 14mm / M12 직선형 로드 마운팅	E20939
레이져 유닛 O1D의 마운팅과 미세조정을 위한 고정장치(로드 또는 독립형 마운팅; 클램프 타입에 의존)	E1D100

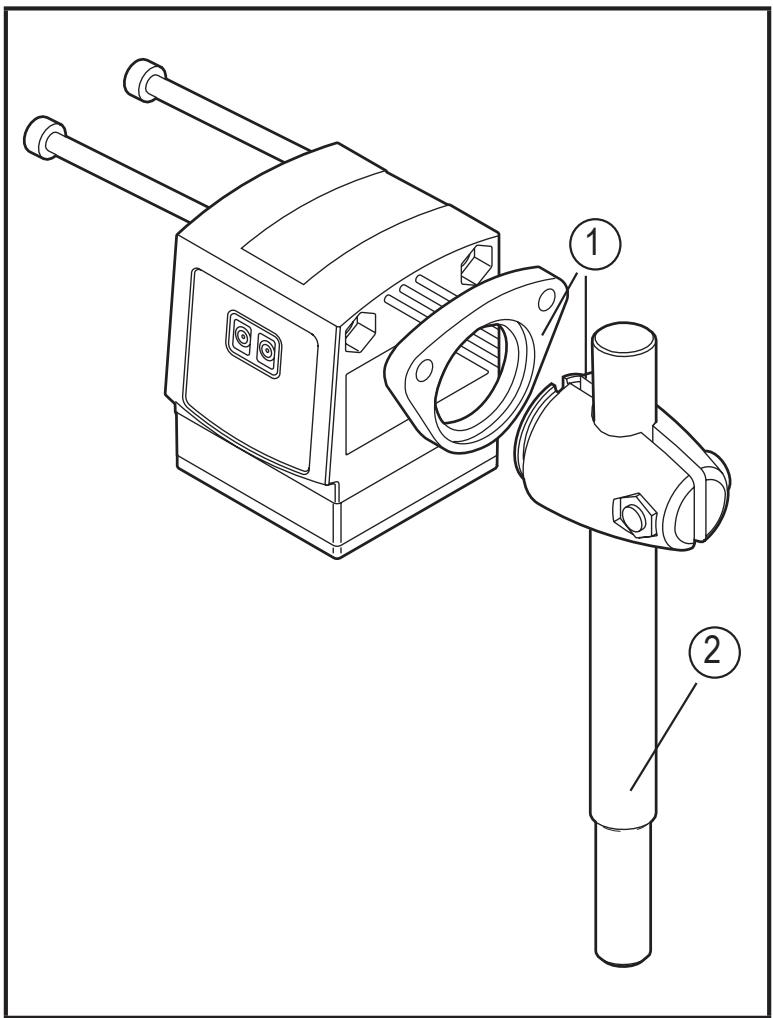

마운팅 사례:

1: ∅ 12 mm 로드용 마운팅 세트 제품번호 E2D101

2: ∅ 12mm / M10 직선형 로드 마운팅 제품번호 E20938

KR

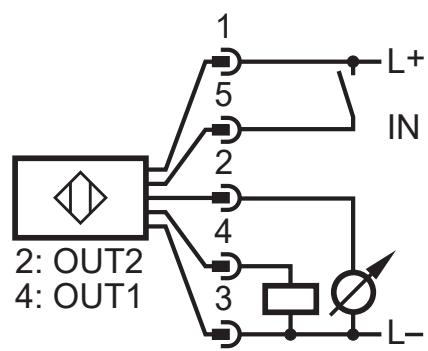

6 전기적 연결

본 제품의 설치는 반드시 전문직업교육을 받은 전문가에 의해 이루어져야 합니다.

▶ 국내 및 해외의 전기장비 연결 및 설치에 대한 규정을 준수하여야 합니다.
▶ EN 50178, SELV, PELV을 준수한 전압공급

▶ 전원을 차단하십시오.

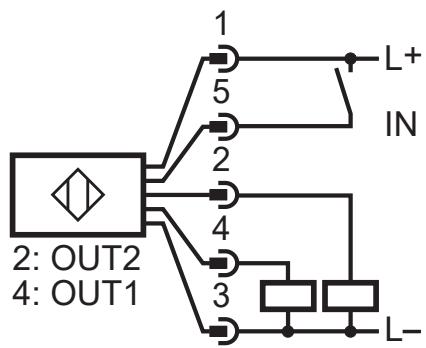

▶ 아래와 같이 본 제품을 연결하십시오:

ifm 소켓 해당 색상:

1 = BN (갈색), 2 = WH (흰색), 3 = BU (청색), 4 = BK (흑색).

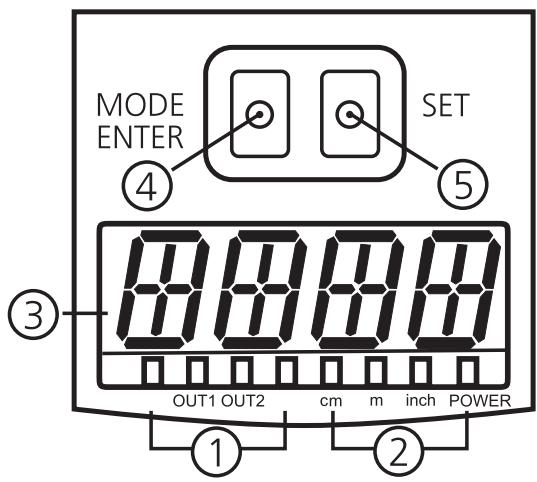

7 작동 및 디스플레이 부

1: 4 x LED 황색(2개는 연결되지 않음)	스위칭 상태 표시; 각 출력이 스위칭 되면 점등됩니다.
2: 4 x LED 녹색	LED 점등 = Power와 설정된 디스플레이 단위 (cm, m, inch)
3: 4자릿수 알파벳숫자디스플레이	측정된 간격, 파라메터 그리고 파라메터 값 표시
4: 프로그래밍 버튼[MODE/ENTER]	파라메터 선택과 파라메터 값의 확인
5: 프로그래밍 버튼[SET]	파라메터 값의 세팅 (누른 상태에서 스크를 합니다; 짧게 누를때마다 점증함).

KR

8 메뉴

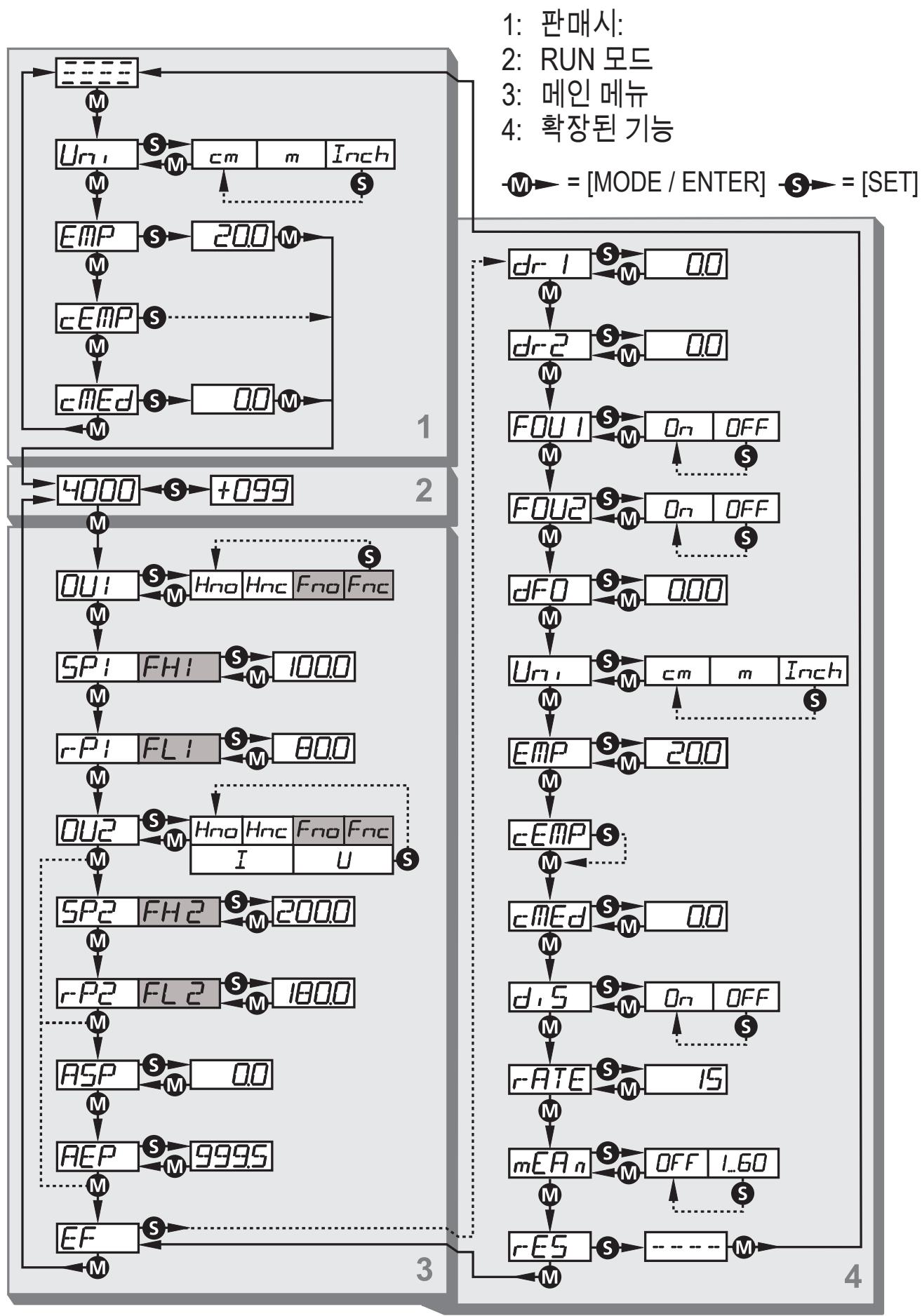

8.1 메뉴 구조

8.2 메뉴 설명

공장설정은 본 설명서의 마지막 부분에 있습니다 (→14 공장설정상태).

8.2.1 공장설정상태

Uni	디스플레이 단위 세팅[SP1 / FH1], [SP2 / FH2], [ASP], [AEP]을 위한 측정단위 선택산택 옵션: [cm] [m] [inch]→ 10.3.1 디스플레이 단위선택
EMP	탱크높이의 자유로운 선택탱크의 높이가 알려져 있으면, 유닛을 설치하지 않고도 높이를 선택할 수 있습니다. 입력된 간격은 참조레벨로 사용됩니다.20.0...999.5cm의 간격을 선택할 수 있습니다. → 10.2.1 탱크높이의 자유로운 선택
cEMP	빈 상태 탱크에 대한 티치빈 상태 탱크의 바닥은 참조레벨로 세팅될 수 있습니다. → 10.2.2 빈 상태 탱크에 대한 티치
cMED	참조레벨 조정부분적으로 채워진 탱크의 현재 레벨상태는 숫자값으로 기입될 수 있습니다.이로부터 미래의 참조레벨이 계산됩니다. → 10.2.3 참조레벨 조정 실행

8.2.2 메인 메뉴

OU1	출력1을 위한 설정4개의 스위칭 기능 설정이 가능합니다:[Hno], [Hnc], [Fno], [Fnc] → 10.3.3 OUT1 설정
SP1FH1	OUT1의 원도 및 히스테리시스 기능을 위한 스위칭포인트 히스테리시스 기능히스테리시스 기능이 설정된 출력 한계값은 스위칭 상태를 변동시킵니다(설정된 간격보다 물체가 접근되거나 또는 더 멀리 떨어짐).• [OU1] =[Hno] 의 경우 [SP1]은 세트포인트입니다.• [OU1] =[Hnc]의 경우 [SP1]은 리셋포인트입니다. → 10.3.4 히스테리시스 기능 OUT1에 대한 스위칭포인트 세팅 원도 기능[OU1]=[Fno] 또는 [Fnc]인 경우, 원도기능에서 출력이 스위칭상태를 변동하면 [FH1]는 상위한계값입니다. → 10.3.5 원도기능 OUT1에 대한 스위칭포인트 세팅

KR

r-P1FL1	OUT1의 원도 및 히스테리시스 기능을 위한 리셋포인트[rP1 / FL1]은 [SP1 / FH1]과 분리되어 세팅되어야 합니다. [rP1 / FL1] < [SP1 / FH1]히스테리시스 기능히스테리시스 기능이 설정된 하위한계값은 스위칭 상태를 변동시킵니다.(설정된 간격보다 물체가 접근되거나 또는 더 멀리 떨어짐)• [OU1]=[Hno]의 경우, [rP1] 는 리셋포인트 입니다.• [OU1]=[Hnc]의 경우, [rP1]는 세트포인트입니다. → 10.3.4 히스테리시스 기능 OUT1에 대한 스위칭포인트 세팅원도 기능[OU1]=[Fno] 또는 [Fnc]인 경우 원도에서 스위칭상태를 변동하면[FL1]은 하위한계값입니다. → 10.3.5 원도기능 OUT1에 대한 스위칭포인트 세팅
OU2	출력 2를 위한 설정4개 스위칭 기능과 2개 아날로그 시그널 세팅이 가능합니다:[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.3.6 OUT2 설정
SP2FH2	원도 및 히스테리시스 기능 OUT2를 위한 스위칭포인트 히스테리시스 기능히스테리시스 기능이 설정된 출력 한계값은 스위칭 상태를 변동시킵니다(설정된 간격보다 물체가 접근되거나 또는 더 멀리 떨어짐).• [OU2]=[Hno]의 경우 [SP2]는 세트포인트입니다.• [OU2]=[Hnc]의 경우 [SP2]는 리셋포인트입니다. → 10.3.7 히스테리시스 기능 OUT2에 대한 스위칭포인트 세팅원도 기능[OU2]=[Fno] 또는 [Fnc]인 경우 원도에서 스위칭상태를 변동하면[FH2]는 상위한계값입니다. → 10.3.8 원도 기능 OUT2 에 대한 스위칭 포인트 세팅
r-P2FL2ASP	원도 및 히스테리시스 기능 OU2를 위한 리셋포인트[rP2 / FL2]는 [SP2 / FH2]와 분리되어 세팅되어야 합니다. [rP2 / FL2] < [SP2 / FH2]히스테리시스 기능히스테리시스 기능이 설정된 하위한계값은 스위칭 상태를 변동시킵니다.(설정된 간격보다 물체가 접근되거나 또는 더 멀리 떨어짐)• [OU2]=[Hno]의 경우, [rP2]는 리셋포인트입니다.• [OU2]=[Hnc]의 경우, [rP2]는 세트포인트입니다. → 10.3.7 히스테리시스 기능 OUT2에 대한 스위칭포인트 세팅원도 기능[OU2]=[Fno] 또는 [Fnc] 의 경우 원도기능에서 출력이 스위칭상태를변동하면, [FL2]는 하위한계값입니다. → 10.3.8 원도 기능 OUT2 에 대한 스위칭 포인트 세팅아날로그 시작 포인트측정값은 4mA / 0V에서 제공됩니다. [ASP]는 [OU2] =[I]이거나 또는 [U]일 경우에만 작동됩니다. → 10.3.9 측정범위 (아날로그 출력) 스케일링
AEP	아날로그 종료 포인트측정값은 20 mA / 10 V 에서 출력됩니다. [AEP]는 [OU2]=[I] 또는 [U]의 경우에만 작동됩니다. → 9.3.11 측정범위 (아날로그 출력) 스케일링

8.2.3 확장된 기능

EF	확장된 기능[SET]를 누르고 서브메뉴의 "확장된 기능"을 여십시오. → 10.4 확장된 기능
dr-1dr-2	스위칭 출력을 위한 지연시간Drx = switch off 지연출력은 지연시간이 경과된 이후에서야 비로소 스위칭상태를 변경합니다.지연시간의 경과후 스위칭은 더이상 출력의 스위칭상태를 변화시키지 않습니다. → 10.4.1 스위칭출력 지연시간 세팅
FOU1FOU2	스위칭 출력을 위한 오류 반응내부오류 발생시 [OUx]의 행동이 [FOUx]로 정의될 수 있습니다. [FOUx] = [ON] 스위칭출력은 스위칭되거나 아날로그값 220 mA / 10 V가 제공됩니다. [FOUx] = [OFF] 스위칭출력은 스위칭되거나 또는 아날로그값 4mA / 0V로 제공됩니다. → 10.4.2 오류의 경우 출력 반응
dFo	시그널 손실에 의한 지연시간OUT1과 OUT2의 스위칭 행동을 위한 세팅은 0...5초 동안의 지연시간을 가질 수 있습니다. 오류상황은 짧은 시간동안 표시되지 않을 수 있습니다. [0]에서 지연시간은 활성화되지 않습니다. → 10.4.3 시그널 손실후 지연시간 세팅
d,5	디스플레이 세팅2가지 세팅 옵션: [ON], [OFF] → 10.3.2 디스플레이 세팅
r-ATE	샘플링 레이트 (sampling rate) 세팅샘플링 레이트 (sampling rate)는 새로운 측정의 결과가 제공되고 출력이 업데이트된 후의 최대시간을 표시합니다. → 10.4.4 샘플링 레이트 (sampling rate) 세팅

KR

mEAr7	평균필터 세팅평균필터는 설정된 기간 동안 레벨의 변동을 표시하지 않습니다. 이 기간 동안의 측정 결과는 평균을 내어 스위칭 상태에 상응하는 영향을 줍니다. 그런 다음 새로운 평균이 시작됩니다. [OFF] 와 1...60초 사이 세팅범위→ 10.4.6 평균필터 세팅
r-ES	공장설정 복구→ 10.4.7 모든 파라메터를 공장 설정상태로 리셋하기

9 셋업

▶ 설치, 전기적 연결, 프로그래밍 작업후 유닛이 정확히 작동되고 있는지를 점검하십시오.

▷ 셋업이 정확히 이루어진 경우 물체와의 간격이 표시 됩니다.

→10.2 참조 레벨 입력 (유닛 판매시 상태)

레이져 다이오드 수명: 50 000 시간

10 파라메터 세팅

파라메터가 설정되는 동안,본 제품은 내부적으로 작동 모드 상태입니다.

본 제품은 파라메터 설정이 완전히 끝나기 전까지 현재의 파라메터를 가지고 감지기능을 계속 수행하게 됩니다.

판매시 상태에서 먼저 참조레벨을 유닛에 세팅시켜야 합니다. 그렇지 않은 경우 유닛은 작동되지 않습니다. → 10.2 참조 레벨 입력 (유닛 판매시 상태)

파라메터는 IO Link 인터페이스를 통해 설정 될 수 있습니다 → 4.4 IO Link.

10.1 일반적인 파라메터 설정

10.1.1 파라메터 값의 설정

파라메터 값을 정하기 전에 디스플레이 단위[Uni]를 먼저 세팅 하십시오. 디스플레이 단위의 추후 변경은 내부적인 환산작업시 라운딩에러로 설정값을 변조시킬 수 있습니다 → 10.3.1 디스플레이 단위선택.

1	파라메터 선택▶ 원하는 파라메터가 표시될 때까지[Mode/Enter] 버튼을 누르십시오.
2	파라메터 값의 설정▶ [Set] 버튼을 누르고, 누른 상태를 유지합니다. ▷ 5초동안 현 파라메터 값이 깜박이며디스플레이됩니다. ▶ 버튼을 한번씩 눌러서 설정값을 단계별로 증가시키거나 버튼을 계속 눌러서증가시킬 수 있습니다.		↓
	값 감소 시키기: 최대 설정 값까지 디스플레이 되도록 하십시오.그러면, 최소 설정 값부터 주기가 다시 시작됩니다.
3	파라메터 값의 확인▶ [Mode/Enter] 버튼을 짧게 누르십시오. ▷ 파라메터가 다시 표시 됩니다. 새로운파라메터 값이 유효합니다.
4	추가 파라메터 세팅하기▶ 1단계부터 다시 시작하십시오.
5	파라메터 세팅 종료▶ 15초 동안 기다리거나 [MODE/ENTER] 버튼을 누르십시오. ▷ 현재의 측정값이 표시됩니다.

10.1.2 메뉴레벨 1에서 메뉴레벨 2로의 변경

▶ [EF]가 표시될 때까지 [Mode/Enter] 버튼을 누르십시오.	➡
▶ [SET] 버튼을 짧게 누르십시오.➢ 서브메뉴의 파라메터가 표시됩니다.(예문의 경우: [dr1])	➡

10.1.3 전자적 잠금

유닛은 전자적 잠금기능으로 원치않는 작동을 방지합니다.

판매시,유닛은 잠금이 해제된 상태입니다.

잠금▸ ▶ 본 제품이 일반 작동모드에 있는지 확인해 주십시오.▸ ▶ [MODE/ENTER] + [SET] 버튼을 [Loc]이 표시될 때까지 누르십시오. ▷ 유닛은 잠금상태가 됩니다.
잠금상태의 유닛이 작동상태에 있을때 파라메터 값을 변경시키려고 시도하면 [Loc]이 짧게 표시됩니다.
잠금해제▸ ▶ [MODE/ENTER] + [SET] 버튼을 [uLoc]이 표시될 때까지 누르십시오. ▷ 유닛은 잠금해제 상태가 됩니다.

타임아웃

세팅 단계에서 15초 동안 아무런 버튼을 누르지 않으면, 값이 변경되지 않은채, 제품은 Run 모드로 복귀됩니다.

10.2 참조 레벨 입력 (유닛 판매시 상태)

판매시,유닛은 작동상태가 아닙니다.참조 레벨이 먼저 세팅되어야 합니다.

전체 파라메터 설정 메뉴는 먼저 이 과정을 거친 후에만 액세스할 수 있습니다.

참조레벨은 세가지 상이한 방법으로 정의됩니다.

10.2.1 탱크높이의 자유로운 선택

탱크의 높이 (O1D의 전면 렌즈로부터 탱크바닥까지의 간격)가 알려져 있다면, 유닛을 설치하지 않고도 높이를 기입할 수 있습니다. 입력된 간격은 참조레벨로 사용됩니다.

1

▶ 작동전압 적용▷ 초기의 디스플레이가 표시됨

2	▶ [EMP]가 표시될 때까지 [Mode/Enter]버튼을 누르십시오.
3	▶ [Set]를 누르고 미리 설정된 값이점멸되며 표시될때까지 누른상태를유지합니다. ▶ 5초후에 세팅값은 점증적으로 짧게누르거나 누른 상태로 스크롤 할때마다 증가합니다.
	값은 계속하여 증가됩니다. 값을 감소시키기: 최대 설정 값까지 디스플레이 되도록하십시오. 그러면, 최소 설정 값부터 주기가 다시 시작됩니다.
4	▶ [MODE/ENTER] 버튼으로확인하십시오.

10.2.2 빈 상태 탱크에 대한 티치

빈 상태 탱크의 바닥은 참조레벨로 세팅될 수 있습니다.

1	▶ 작동전압 적용▷ 초기의 디스플레이가 표시됨
2	▶ [cEMP]가 표시될 때까지[Mode/Enter] 버튼을 누르십시오.
3	▶ [Set] 버튼을 누르고, [cEMP]가나타날때까지 계속 누르십시오.	[x5TC]

KR

4

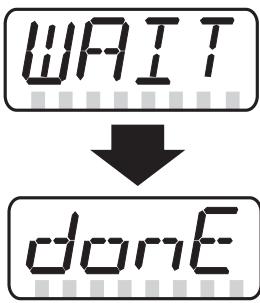

> 측정되는 동안, 5초후에 [WAIT]가 표시됩니다. ▷ [donE]은 저장된 새로운 세팅값을 보여줍니다.세팅이 실패하면 실패원인이 잠시 표시되고 [FAIL]이 디스플레이됩니다.새로운 참조 포인트가 거부됩니다.

10.2.3 참조레벨 조정 실행

부분적으로 채워진 탱크의 현재 레벨상태는 숫자값으로 기입될 수 있습니다.

이를 기본으로 참조레벨이 계산됩니다.

1	▶ 작동전압 적용▷ 초기의 디스플레이가 표시됨
2	▶ [cMEd]가 표시될 때까지[Mode/Enter]버튼을 누르십시오.
3	▶ [Set] 버튼을 누르고, 디스플레이가 점 멸될때까지 누른 상태를 유지하십시오. ▶ 5초후에 세팅값은 점증적으로 짧게 누르거나 누른 상태로 스크를 할 때마다 증가합니다.	’
	값은 계속하여 증가됩니다. 값을 감소시키기: 최대 설정 값까지 디스플레이 되도록 하십시오. 그러면, 최소 설정값부터 주기가 다시 시작됩니다.
4	▶ [MODE/ENTER] 버튼으로 확인하십시오. ▷ 측정이 수행되는 동안 [WAIT]가 표시됩니다. ▷ [donE]는 저장된 새로운 세팅값을 보여줍니다.세팅이 실패하면, 실패원인이 잠시 표시 되고 [FAIL]이 디스플레이 됩니다. 새로운 참조 포인트가 거부됩니다.	→ WAIT ↓ domE

10.2.4 실패된 조정

실패된 조정의 경우 실패원인 ( [++] , [--] , [nEAr] , [Far] , [bAd] , [dEEP] )이 짧게

표시된 후, [FAIL]이 디스플레이 됩니다. 새로운 참조 포인트가 거부됩니다.

디스플레이	추정되는 원인
[++]	과다광선, 예: 반사되는 표면
[- -]	광선 불충분, 검출물체 없음
[nEAr]	레벨 최소간격이 20.0cm 미만
[Far]	레벨은 최대 측정간격인 1000.0cm을 초과
[bAd]	측정에 노이즈가 너무 많음
[dEEP]	참조레벨 > 1000.0 cm

10.2.5 참조레벨의 성공적인 세팅

새로 프로그래밍된 참고레벨과 관련하여 실행되지 않은 파라메터값 ([SPX / FHx], [rPx / FLx], [ASP], [AEP])은 변경된 측정영역에 근거하여 다시 계산됩니다.

10.3 기본세팅의 설정

10.3.1 디스플레이 단위선택

파라메터 [SPx / FHx], [ASP], [AEP]에 대한 값을 정의하기 전에 디스플레이 단위 [Uni]를 먼저 세팅 하십시오.디스플레이 단위의 추후 변경은 내부적인 환산작업시 라운딩에러로 설정값을 변조시킬 수 있습니다.▸ ▶ [EF]로 전환하십시오.▸ ▶ [Uni]를 선택하고 측정단위를 설정합니다.측정 표준 단위 선택: [cm], [m], [inch]▸ ▶ [MODE/ENTER] 버튼으로 확인하십시오. ▷ 선택된 단위가 녹색 LED를 통하여 디스플레이에 표시 됩니다.

EF Uni

10.3.2 디스플레이 세팅

▶ [EF]로 전환하십시오. ▶ [diS]를 선택하여 세팅하십시오.2가지 세팅 가능:[ON]= 측정값 디스플레이가 RUN 모드에서 활성화됨600 ms 간격으로 측정값 업데이트[OFF]= 측정값 디스플레이가 Run 모드에서 비활성화됨 버튼을 누르면 15초 동안 최근 측정값이 표시됩니다. 업데이트 주기는 디스플레이에만 해당되며, 출력에는 영향을 미치지 않습니다. ▶ [MODE/ENTER] 버튼으로 확인하십시오. LED는 디스플레이가 끼진 상태에서도 작동됩니다.

EFd, 5

10.3.3 OUT1 설정

▶ [OU1]을 선택하고 스위칭 기능을 설정합니다:스위칭 기능:[Hno] = 히스테리시스 기능 / normally open,[Hnc] = 히스테리시스 기능 / normally closed[Fno] = 원도 기능 / normally open[Fnc] = 원도 기능 / normally closed▶ [MODE/ENTER] 버튼으로 확인하십시오.

OU 1

10.3.4 히스테리시스 기능 OUT1에 대한 스위칭포인트 세팅

▶ [OU1]에서 출력기능 [Hno] 또는 [Hnc].를 선택합니다. ▶ [MODE/ENTER] 버튼으로 확인하십시오. ▶ [SP1]을 선택하고, 세트포인트를 설정하십시오. ▶ [MODE/ENTER] 버튼으로 확인하십시오. ▶ [rP1]을 선택하고 리셋포인트를 설정하십시오. ▶ [MODE/ENTER] 버튼으로 확인하십시오.

OU 1SP 1r-P 1

10.3.5 원도기능 OUT1에 대한 스위칭포인트 세팅

▶ [OU1]에서 출력기능 [Hno] 또는 [Hnc]를 선택합니다. ▶ [MODE/ENTER] 버튼으로 확인하십시오. ▶ [FH1]를 선택하고 상위한계값을 세팅합니다. ▶ [MODE/ENTER] 버튼으로 확인하십시오. ▶ [FL1]를 선택하고 하위한계값을 세팅합니다. ▶ [MODE/ENTER] 버튼으로 확인하십시오.

OU 1FH 1FL 1

10.3.6 OUT2 설정

▶ [OU2]를 선택하십시오. ▶ 스위칭 기능 또는 아날로그 시그널을 세팅하십시오:[Hno] = 히스테리시스 기능 / normally open[Hnc] = 히스테리시스 기능 / normally closed[Fno] = 원도 기능 / normally open[Fnc] = 원도 기능 / normally closed[I] = 전류출력 아날로그 4...20 mA[U] = 전압출력 아날로그 0...10 V▶ [MODE/ENTER] 버튼으로 확인하십시오.

OU2

10.3.7 히스테리시스 기능 OUT2에 대한 스위칭포인트 세팅

▶ [OU2]에서 출력기능 [Hno] 또는 [Hnc]를 선택합니다. ▶ [MODE/ENTER] 버튼으로 확인하십시오. ▶ [SP2]을 선택하고, 세트포인트를 설정하십시오. ▶ [MODE/ENTER] 버튼으로 확인하십시오. ▶ [rP2]을 선택하고 리셋포인트를 설정하십시오. ▶ [MODE/ENTER] 버튼으로 확인하십시오.

OU2SP2r-P2

10.3.8 원도 기능 OUT2 에 대한 스위칭 포인트 세팅

▶ [OU2]에서 출력기능 [Fno] 또는 [Fnc]를 선택합니다. ▶ [MODE/ENTER] 버튼으로 확인하십시오. ▶ [FH2]를 선택하고, 상위한계값을 세팅합니다. ▶ [MODE/ENTER] 버튼으로 확인하십시오. ▶ [FL2]를 선택하고 하위한계값을 세팅합니다. ▶ [MODE/ENTER] 버튼으로 확인하십시오.

OU2FH2FL2

10.3.9 측정범위 (아날로그 출력) 스케일링

▸ ▶ [OU2]에서 [I] 또는 [U]를 선택합니다.▸ ▶ [MODE/ENTER] 버튼으로 확인하십시오▸ [ASP]를 선택하여 "아날로그 시작포인트"를 설정하십시오. [ASP]를 통하여 사용자는 측정값의 출력시그널을 4 mA / 0 V로 정의합니다.▸ ▶ [MODE/ENTER] 버튼으로 확인하십시오.▸ [AEP]를 선택하고 "아날로그 종료 포인트"를 설정합니다. [AEP]를 통하여 사용자는 측정값의 출력 시그널을 20 mA / 10 V로 정의합니다. [ASP] 이전 단계에서도 [AEP] 선택이 가능합니다. 이로써 하강에지 (falling edge)를 실행시킬 수 있습니다.▸ ▶ [MODE/ENTER] 버튼으로 확인하십시오. [ASP]와 [AEP] 사이의 최소 간격: 10.0 cm.최소 간격보다 작은 값의 간격을 입력할 경우 에러 메세지인 "SIZE"가 나타납니다.

OU2ASPAEP

KR

10.4 확장된 기능

10.4.1 스위칭출력 지연시간 세팅

▶ [EF]를 선택합니다. ▶ [SET] 버튼을 누르면 메뉴 [EF]로 전환됩니다. ▶ [MODE/ENTER] 버튼으로 파라메터를 선택하십시오:[drx] = switch off 지연▶ [SET] 버튼으로 파라메터값 세팅:세팅범위 [s]: 0.1초 간격으로 0 / 0.1...5초(0=지연시간이 작동되지 않음)▶ [MODE/ENTER] 버튼으로 확인하십시오.

EFdr 1dr 2

10.4.2 오류의 경우 출력 반응

▶ [EF]를 선택합니다. ▶ [SET] 버튼을 누르면 메뉴 [EF]로 전환됩니다. ▶ [FOUx]를 선택하십시오. ▶ [SET] 버튼으로 파라메터값 세팅:• [ON] = 오류의 경우 출력이 스위칭되거나 아날로그 값 20mA / 10V가 표시됩니다.• [OFF] = 오류의 경우 출력이 스위칭 back 되거나 아날로그 값 4mA/0V이 표시됩니다. ▶ [MODE/ENTER] 버튼으로 확인하십시오.

EFFOU1FOU2

10.4.3 시그널 손실후 지연시간 세팅

▶ [EF]를 선택합니다. ▶ [SET] 버튼을 누르면 메뉴 [EF]로 전환됩니다. ▶ [dFo]를 선택합니다. ▶ [SET] 버튼으로 파라메터값 세팅:세팅범위 [s]: 0,0...1,0...5,0. ▶ [MODE/ENTER] 버튼으로 확인하십시오.

EFdFo

10.4.4 샘플링 레이트 (sampling rate) 세팅

▶ [EF]를 선택합니다. ▶ [SET] 버튼을 누르면 메뉴 [EF]로 전환됩니다. ▶ [rATE]를 선택하십시오. ▶ 미리 설정한 놓은 재연성값이 점멸할때까지 [SET] 버튼을 눌러 주십시오. ▶ [SET] 버튼을 한번씩 눌러 값을 각각 입력합니다▶ [MODE/ENTER] 버튼으로 확인하십시오. ▷ 디스플레이에 [rATE]가 다시 나타납니다.

EFr-ATE

10.4.5 반복성과 정확성표

샘플링레이트 (sampling rate) 15 Hz에 대한 값, 최대 40 klx*의 외부광선

[cm] 단위간격	반복성		정확성
	흰색90% 반사도	회색18% 반사도	흰색90% 반사도	회색18% 반사도
20.0...100.0	± 0.45 cm	± 0.6 cm	± 1.5 cm	± 1.6 cm
100.0...200.0	± 0.5 cm	± 0.8 cm	± 1.5 cm	± 1.8 cm
200.0...400.0	± 1.6 cm	± 1.9 cm	± 2.5 cm	± 3.0 cm
400.0...600.0	± 2.4 cm	± 3.3 cm	± 3.5 cm	± 4.5 cm
600.0...1000.0	± 5.0 cm	—	± 6.5 cm	—

샘플링레이트 (sampling rate) 15 Hz에 대한 값, 40...100 klx*의 외부광선

[cm] 단위간격	반복성		정확성
	흰색90 % 반사도	회색18 % 반사도	흰색90 % 반사도	회색18 % 반사도
20.0...200.0	± 1.4 cm	± 1.4 cm	± 2.4 cm	± 2.4 cm
200.0...400.0	± 2.5 cm	± 3.0 cm	± 3.5 cm	± 4.0 cm
400.0...600.0	± 3.1 cm	± 4.5 cm	± 4.1 cm	± 5.5 cm
600.0...1000.0	± 6.0 cm	—	± 7.0 cm	—

샘플링레이트 (sampling rate) 1 Hz에 대한 값, 최대 40 klx*의 외부광선

[cm] 단위간격	반복성		정확성
	흰색90 % 반사도	회색18 % 반사도	흰색90 % 반사도	회색18 % 반사도
20.0...100.0	± 0.40 cm	± 0.45 cm	± 1.4 cm	± 1.5 cm
100.0...200.0	± 0.45 cm	± 0.6 cm	± 1.5 cm	± 1.6 cm
200.0...400.0	± 1.35 cm	± 1.4 cm	± 2.3 cm	± 2.4 cm
400.0...600.0	± 1.9 cm	± 2.1 cm	± 2.9 cm	± 3.1 cm
600.0...1000.0	± 3.7 cm	—	± 4.7 cm	—

KR

샘플링레이트 (sampling rate) 1 Hz에 대한 값, 40...100 klx*의 외부광선

[cm] 단위간격	반복성		정확성
	흰색90 % 반사도	회색18 % 반사도	흰색90 % 반사도	회색18 % 반사도
20.0...200.0	± 1.0 cm	± 1.0 cm	± 2.0 cm	± 2.0 cm
200.0...400.0	± 1.8 cm	± 1.9 cm	± 2.8 cm	± 2.9 cm
400.0...600.0	± 2.3 cm	± 2.7 cm	± 3.3 cm	± 3.7 cm
600.0...1000.0	± 3.8 cm	—	± 4.8 cm	—

* 흑색에 대한 감지범위 (6 %반사도) ≤ 400.0 cm
상기된 값은 다음 사항에 유효합니다:
-지속적인 환경조건(23°C/960hPa)
-유닛이 최소 10분간 전원인가 상태가 된 후

10.4.6 평균필터 세팅

▶ [EF]를 선택합니다. ▶ [SET] 버튼을 누르면 메뉴 [EF]로 전환됩니다. ▶ [mEAn]를 선택합니다. ▶ [SET] 버튼으로 파라메터값 세팅:세팅범위 [s]: 1...60[OFF] = 활성화되지 않은 중간필터▶ [MODE/ENTER] 버튼으로 확인하십시오.

EFmEAri

10.4.7 모든 파라메터를 공장 설정상태로 리셋하기

▶ [EF]를 선택합니다. ▶ [SET] 버튼을 누르면 메뉴 [EF]로 전환됩니다. ▶ [rES]을 선택합니다. ▶ [----] 가 표시될때까지 [SET] 버튼을 누르십시오. ▶ [MODE/ENTER] 버튼으로 확인하십시오. ▷ 유닛은 공장설정상태로 돌아갑니다. ▷ 초기의 디스플레이가 표시됨

EFr-ES= = = = =

11 작동

11.1 작동모드

11.1.1 run 모드

유닛에 전원공급이 인가되면 동작모드가 시작됩니다.

유닛에 전원공급이 인가되면 Run 모드가 시작됩니다. 이로써 측정과 평가 기능을 수행하고 설정 파라메터로 출력 시그널을 생성합니다.

디스플레이는 현재 레벨을 (참고레벨과 관련된) 표시해주는데, 출력의 스위칭상태가 황색 LED로 신호됩니다.

11.1.2 디스플레이 모드

파라메터 표시와 설정된 파라메터 값

▶ [Mode/Enter] 버튼을 짧게 누르십시오.

▷ 유닛이 디스플레이 모드로 전환됩니다. 내부적으로 제품은 여전히 작동모드를 유지하며.
설정된 파라메터 값을 읽을 수 있습니다:
▶파라메터를 스크롤 하기 위하여 [MODE/ENTER] 버튼을 짧게 누릅니다.
▶해당 파라미터 값이 표시되도록 [SET] 버튼을 짧게 누릅니다.
▷ 추가적인 15초 후에 제품은 Run 모드로 복귀합니다.

11.1.3 물체 반사율

물체 반사율 표시:

▶ Run 모드에서 [Set] 버튼을 누릅니다.

▷ 유닛은 물체 반사율에 대한 방향 값을 표시합니다.
(예를 들어 +100은 흰색 물체에 해당되고, +020은 회색물체에 해당됩니다)

11.1.4 프로그래밍 모드

파라메터값 세팅→10.1 일반적인 파라메터 설정

12 Troubleshooting

디스플레이	추정 원인	스위칭 출력				전류 출력
		Hno	Hnc	Fno	Fnc	AEP< ASP	ASP< AEP
----	초기 표시 참조 레벨이 티치 되지 않음	OFF	활성화되지 않음				3.5 mA
++	과다광선,예: 반사되는 표면	세팅에 의존 FOU1 / FOU2 FOU = [ON]: 스위칭출력이 스위칭되거나 또는 아날로그값 = 20.5mA / 10V FOU = [OFF]: 스위칭출력이 스위칭 off 되거나 또는 아날로그값 = 3.5mA / 0V
--	광선 불충분,검출물체 없음
near	레벨 < 20 cm
far	레벨 > 999.5 cm
Errp	신뢰도(예: 매체가 너무 빠름)
LoFF	레이저 스위칭 off
----	언더필 레벨은 티칭된 참조 레벨보다 낮습니다.	OFF	ON	OFF	ON	20.5 mA10 V	3.5 mA0 V
SC1	1 채널에 쇼트 발생
SC2	2 채널에 쇼트 발생					OUT2가 스위칭출력으로 구성되면,[SC2] 또는 [SC] 만활성화됩니다.
SC	1 & 2 채널에 쇼트 발생
디스플레이	IO Link 프로세스 값		IO Link 디바이스상태 *)
	레벨 *)	물체 반사율 *)
----	NoData	정상작동	기능 확인
++		OL	사양에 맞지 않음
--		UL
near	OL	NoData
far	UL
Errp	마지막 유효 측정 값
LoFF	NoData		디바이스가 제대로작동합니다.
----	UL	정상작동
SC1	IO Link 방해됨
SC2	정상작동		기능 확인
SC	IO Link 방해됨

*) 디바이스 관련된 IODD 참고

KR

13 유지보수, 수리 및 폐기

고장난 센서의 수리는 반드시 제조업체에 문의하십시오.

▶유닛의 전면렌즈를 오염으로 부터 보호하십시오.
▶ 유닛을 사용한 후, 각국의 적용 규정을 준수하여 친환경적인 방법으로 폐기하십시오.

14 공장설정상태

판매시 상태에서 파라메터 메뉴는 모두 표시되지 않습니다.

파라메터값 [Uni], [EMP], [cEMP], [cMED] 파라메터 값만이 세팅될 수 있습니다.

참조레벨 세팅후에만 전체 파라메터 메뉴 액세스가 가능합니다.

파라메터	세팅 영역	공장설정상태	자신의 설정
Uni	cm, m, inch	Cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 / FH1 [cm]	20.0...999.5	100
rP1 / FL1 [cm]	20.0...999.5	80
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 / FH2 [cm]	20...999.5	200
rP2 / FL2 [cm]	20...999.5	180
ASP [cm]	20...999.5	0
AEP [cm]	20...999.5	979.5
dr1 [s]	0...0.1...5	0
dr2 [s]	0...0.1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
DFO [s]	0...0.1...5	0,2
EMP [cm]	20.0...999.5	20.0
CMEd [cm]	20.0...999.5	—
DiS	ON ; OFF	ON
RATE [Hz]	1...33	15
mEAn [s]	OFF; 1...60	OFF
