Produkttyp	Flödesdetektor (sond)
Varumärke	IFM
Modell	SF111A
ATEX-kategori	II 1/2G Ex ia IIC T4 Ga/Gb
Tillåten omgivningstemperatur	-20...+60 °C
Maximal fluidtemperatur	-20...+60 °C
Processanslutning	M12
Standardkabellängd	6 m
Intern induktans Li (kabel 6 m)	6 μH
Intern kapacitans Ci (kabel 6 m)	1,2 nF
Sondmaterial	Rostfritt stål 316L
Strömförsörjning	Via elektronikenhet VS2000 Exi (egensäker)
Huvudfunktion	Flödesövervakning för vätskor och gaser
Utsignal	Omkopplingssignal (flödeströskel)
Användningsområde	Zon 0 (kategori 1G) och Zon 1/2 (kategori 2G/3G)
Standarder	EN 60079-0, EN 60079-11, EN 60079-26
CE-typgranskningsintyg	DMT 03 ATEX E090 X
Underhåll	Ingår i återkommande tryckprovning; reparation omöjlig
Installation	Montering i skiljevägg, tankar, rör

Vanliga frågor - SF111A IFM

Var kan jag ladda ner manualen för IFM SF111A?

Du kan ladda ner manualen gratis i PDF-format på notice-facile.com. Manualen finns på flera språk, inklusive franska.

Vad är ATEX-klassificeringen för SF111A?

SF111A är klassad II 1/2G Ex ia IIC T4 Ga/Gb, med en omgivningstemperatur på -20 °C till +60 °C. Den är lämplig för zon 0, 1 och 2.

Vilken elektronikenhet ska jag ansluta sonden till?

Sonden måste anslutas uteslutande till elektronikenheten VS2000 Exi, certifierad egen säker (intyg PTB 01 ATEX 2075). Följ medföljande kopplingsscheman.

Vad är den maximala driftstemperaturen?

Maximal omgivnings- och fluidtemperatur är +60 °C, med en minimitemperatur på -20 °C.

Hur installerar man detektorn i en skiljevägg?

Detektorn är konstruerad för montering i en skiljevägg 1/2G (t.ex. tank eller rör). Säkerställ täthet vid övergångspunkten. Sonddelen i rostfritt stål (minsta tjocklek 0,6 mm) sträcker sig in i zon 1G. Användaren måste utesluta risker med aggressiva fluider eller mekaniska skador.

Vad göra vid fel på SF111A?

Ingen reparation är möjlig. Vid fel, kontakta tillverkaren IFM. Produkten får inte modifieras.

Kan jag använda en längre kabel än standard 6 m?

Ja, det finns versioner med övergjuten kabel i olika längder. Induktans- och kapasitansvärdena ökar: för varje extra meter, lägg till 0,68 μH och 95 pF till basvärdena (6 μH och 1,2 nF).

Vilka är de interna elektriska värdena (Li, Ci)?

För SF111A med 6 m kabel: intern induktans Li = 6 μH, intern kapasitans Ci = 1,2 nF. För andra längder, beräkna: Li = 6 μH + (längd i m × 0,68 μH), Ci = 1,2 nF + (längd i m × 0,095 nF).

Kan produkten repareras?

Nej, produkten kan inte repareras. All modifiering är förbjuden. Vid fel, kontakta tillverkaren.

Vilka typer av fluider kan jag övervaka med SF111A?

SF111A övervakar flödet av vätskor och gaser. Den detekterar om en förinställd flödeströskel uppnås eller inte, och ger en omkopplingssignal.

BRUKSANVISNING SF111A IFM

Enligt ATEX-direktivet 94/9 EC (ATEX) ska originalbruksanvisningen och en översättning av denna 1. bruksanvisning på språket/språken i det aktuella användningslandet medfölja vid idrifttagande av en enhet eller ett skyddsystem inom medlemsstaterna i den europeiska unionen (EU).

Om det inte medföljer någon bruksanvisning eller EG-försäkran om överensstämmelse på språket i 2. EU-användningslandet, kan dessa inhämtas från återförsäljaren (se leveransblad) eller från tillverkaren (se försättsblad/baksida).

Produkten får endast tas i drift av behörig personal. Vi tar inget ansvar för skador som kan härröras 3. direkt till idrifttagande av enheten utan tillgång till en bruksanvisning på språket i det aktuella EU-användningslandet.

Driftsföreskrifter (säkerhetstillämpningar enligt ATEX) Anvisningar för säker användning i explosionsfarliga miljöer

Användningsbeskrivning

Flödesgivaren övervakar, i förbindelse med mätförstärkaren VS2000 Exi, flöden i flytande och gasformiga ämnen och registrerar om ett förinställt flödesvärde har uppnåtts (= ämnet flödar) eller inte (= ämnet flödar inte) och sänder en kopplingssignal.

• Användning i explosionsfarliga miljöer enligt klassificering
  II 1/2G (Grupp II, kategori 1/2G, utrustning för gasatmosfärer).

- Flödesgivarna lämpar sig för montering på skiljeväggen 1/2G.

- Produkten uppfyller kraven enligt standard EN 60079-0, EN 60079-11 och EN 60079-26. EU-typprovningsgodkännande

DMT 03 ATEX E090 X

- Märkning

II 1/2G Ex ia IIC T4 Ga/Gb Ta = -20 ... +60°C

Installation/idrifttagande

Enheterna får endast monteras, anslutas och tas i drift av behörig personal. Den behöriga personalen ska ha kännedom om de olika skyddsklasser, föreskrifter och förordningar som gäller för driftsutrustning i explosionsfarliga miljöer.

Kontrollera att klassificeringen (se "Märkning" ovan och märkningen på enheten) motsvarar den aktuella användningen.

Flödesgivarna får endast anslutas till den föreskrivna mätförstärkaren

typ VS2000 Exi antändningsskyddsklass Egensäkerhet II (1) G [Ex ia] IIC med EU-typprovningsgodkännande PTB 01 ATEX 2075. Beakta anslutningsvärdena.

Anslutningen är godkänd för följande mätförstärkare:

- Godkänt omgivningstemperaturområde för applikationen och maximalt ämnestemperaturområde:

$$ - 2 0 \dots + 6 0 ^ {\circ} \mathrm{C} $$

• Typkontrollen enligt 94/9/EG gäller endast de atmosfäriska förutsättningarna (0,8...1,1 bar och blandningens temperatur på -20...+60°C). Användningar under andra tryckförutsättningar än dessa måste bedömas och godkännas av användaren.
• Flödesgivarnas maximala effektiva inre induktans (Li) och kapacitans (Ci) (värdena gäller för fast anslutna ledningar):

Artikelnr Kabellängd Inre induktans	(totalt) i μH	Inre kapacitans (totalt) i nF
SF311A 6 m 6 1,2
SF211A 6 m 6 1,2
SF111A 6 m 6 1,2
SF*1*A xx m 1*) 2*)

SE

Kabelartikel/kabelutrustningsvarianter SF*1*A:

Vid kabelutrustningsvarianter med fast anslutna, avvikande kabellängder måste kabelvärdena beaktas:

0,68 μH (Li)/95 pF (Ci) per meter fast ansluten kabel.

*1) Enhetens maximala effektiva inre induktans beräknas utifrån: Li = 6 μH + kabellängden i (m) x 0,68 μH.

*2) Enhetens maximala effektiva inre kapacitans beräknas utifrån:

Ci = 1,2 nF + kabellängden i (m) x 0,095 nF.

Monteringsanvisning

• Beakta gällande nationella föreskrifter och bestämmelser.
• Beakta motsvarande installationsbestämmelser (t.ex. EN 60079-14).
• Undvik statisk uppladdning på plastdelar och kablar.
• Vidta åtgärder för att skydda utrustningen mot skador.
• Kabeln måste förläggas säkert och effektivt skyddas mot skador.
• Metalldelar (hölje och fästmaterial) ska integreras i potentialutjämningen.
• Enheten lämpar sig för montering på skiljeväggen 1/2G. Observera här de särskilda villkoren för en säker drift.

Särskilda villkor för säker drift

Enheten lämpar sig för montering på skiljeväggen (kategori 1/2G); t.ex. behållare, rörledning. Tätningen vid övergången (kategori 1/2G) ska vara dimensionerad enligt bestämmelserna för användningssituationen. Den delen av givarhuset av korrosionsbeständigt stål (1.4404) som sticker in i området för kategori 1G (zon 0) ska ha en funktionsbetingad väggtjocklek på minst 0,6 mm. Användaren ska säkerställa att det inte föreligger risker, t.ex. på grund av aggressiva medier eller mekaniska faror, i detta område.

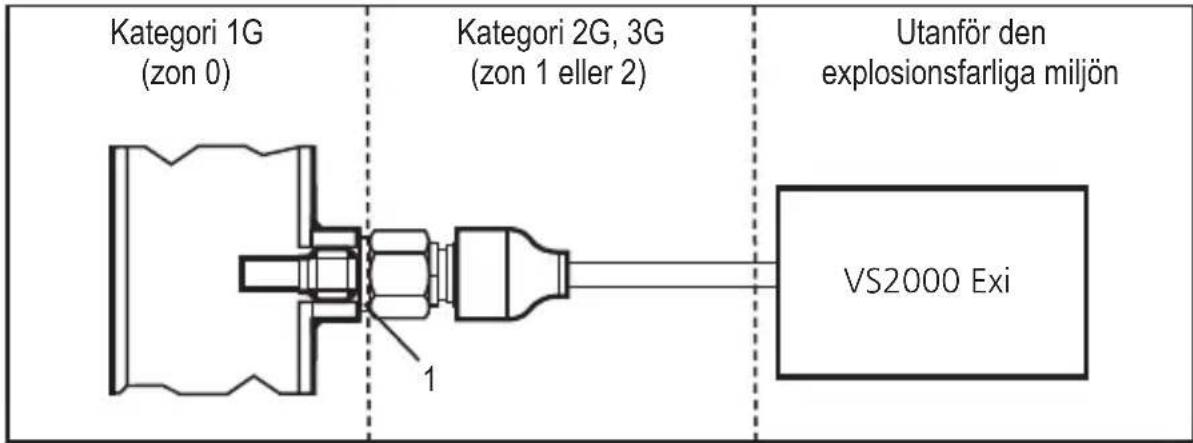

Montering i rörledning eller behållare:

Kategori 1G (zon 0) Kategori 2G, 3G (zon 1 eller 2) 1 Utanför den explosionsfarliga miljön VS2000 Exi

1: Tätning

Service/underhåll

• Flödesgivaren ska inkluderas i den återkommande tryckprovningen av behållaren resp. rörledningen.
• Inga ändringar får göras på utrustningen. Inga reparationer får göras. Kontakta tillverkaren vid fel.
• Vid behov kan datablad eller EG-typgodkännande inhämtas från tillverkaren (se försättsblad/baksida).

Måttskisser och anvisningar för en föreskriftsenlig montering finns i den separat bifogade delen av bruksanvisningen ("Bruksanvisning/Monteringsanvisningar").
