SF111A - Rilevatore IFM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore di flusso (sonda)
Marca	IFM
Modello	SF111A
Categoria ATEX	II 1/2G Ex ia IIC T4 Ga/Gb
Temperatura ambiente ammissibile	-20...+60 °C
Temperatura massima del fluido	-20...+60 °C
Raccordo di processo	M12
Lunghezza cavo standard	6 m
Induttanza interna Li (cavo 6 m)	6 μH
Capacità interna Ci (cavo 6 m)	1,2 nF
Materiale della sonda	Acciaio inossidabile 316L
Alimentazione	Tramite contenitore elettronico VS2000 Exi (sicurezza intrinseca)
Funzione principale	Monitoraggio del flusso di liquidi e gas
Segnale di uscita	Segnale di commutazione (soglia di flusso)
Zona di utilizzo	Zona 0 (categoria 1G) e Zona 1/2 (categoria 2G/3G)
Norme	EN 60079-0, EN 60079-11, EN 60079-26
Certificato di esame CE del tipo	DMT 03 ATEX E090 X
Manutenzione	Includere nel test di pressione ricorrente; riparazione impossibile
Installazione	Montaggio in parete di separazione, serbatoi, tubi

Domande frequenti - SF111A IFM

Dove posso scaricare il manuale dell'IFM SF111A ?

Puoi scaricare il manuale in formato PDF gratuitamente sul sito notice-facile.com. Il manuale è disponibile in più lingue, incluso il francese.

Qual è la classificazione ATEX del SF111A ?

Il SF111A è classificato II 1/2G Ex ia IIC T4 Ga/Gb, con una temperatura ambiente da -20 °C a +60 °C. È adatto per le zone 0, 1 e 2.

A quale contenitore elettronico devo collegare la sonda ?

La sonda deve essere collegata esclusivamente al contenitore elettronico VS2000 Exi, certificato sicurezza intrinseca (certificato PTB 01 ATEX 2075). Rispettare gli schemi di cablaggio forniti.

Qual è la temperatura massima di funzionamento ?

La temperatura ambiente e quella massima del fluido sono di +60 °C, con un minimo di -20 °C.

Come installare il rilevatore in una parete di separazione ?

Il rilevatore è progettato per l'installazione in una parete di separazione 1/2G (es. serbatoio o tubo). Assicurare la tenuta al punto di transizione. La parte sonda in acciaio inossidabile (spessore min. 0,6 mm) si estende nella zona 1G. L'utente deve escludere i rischi di fluidi aggressivi o deterioramenti meccanici.

Cosa fare in caso di difetto del SF111A ?

Nessuna riparazione è possibile. In caso di difetto, contattare il produttore IFM. Il prodotto non deve essere modificato.

Posso utilizzare un cavo più lungo dei 6 m standard ?

Sì, esistono versioni con cavo stampato di diverse lunghezze. I valori di induttanza e capacità aumentano: per ogni metro aggiuntivo, aggiungere 0,68 μH e 95 pF ai valori interni di base (6 μH e 1,2 nF).

Quali sono i valori elettrici interni (Li, Ci) ?

Per il SF111A con cavo da 6 m: induttanza interna Li = 6 μH, capacità interna Ci = 1,2 nF. Per altre lunghezze, calcolare: Li = 6 μH + (lunghezza in m × 0,68 μH), Ci = 1,2 nF + (lunghezza in m × 0,095 nF).

Il prodotto può essere riparato ?

No, il prodotto non può essere riparato. Qualsiasi modifica è vietata. In caso di difetto, contattare il produttore.

Quali tipi di fluidi posso monitorare con il SF111A ?

Il SF111A monitora il flusso di liquidi e gas. Rileva se una soglia di flusso preimpostata viene raggiunta o meno e fornisce un segnale di commutazione.

MANUALE UTENTE SF111A IFM

Secondo la direttiva ATEX 94/9 CE (ATEX), per la messa in funzione di un apparecchio o di un sistema 1. di protezione negli stati membri dell'Unione Europea (EU) è necessario allegare le istruzioni per l'uso originali e una traduzione delle stesse nella lingua o lingue del paese EU di utilizzo.

Se, con la merce consegnata, non dovessero essere allegate le istruzioni per l'uso o la dichiarazione 2. di conformità CE nella lingua del paese EU di utilizzo, è possibile richiederle presso il commerciante (vedere bolla di consegna) oppure presso il costruttore (vedere scheda tecnica / retro).

Il prodotto deve essere messo in funzione soltanto da personale esperto. Informiamo inoltre 3. espressamente che si declina ogni responsabilità per il caso in cui l'apparecchio sia stato messo in funzione senza le relative istruzioni per l'uso nella lingua del paese EU di utilizzo.

LV Latviešu valoda

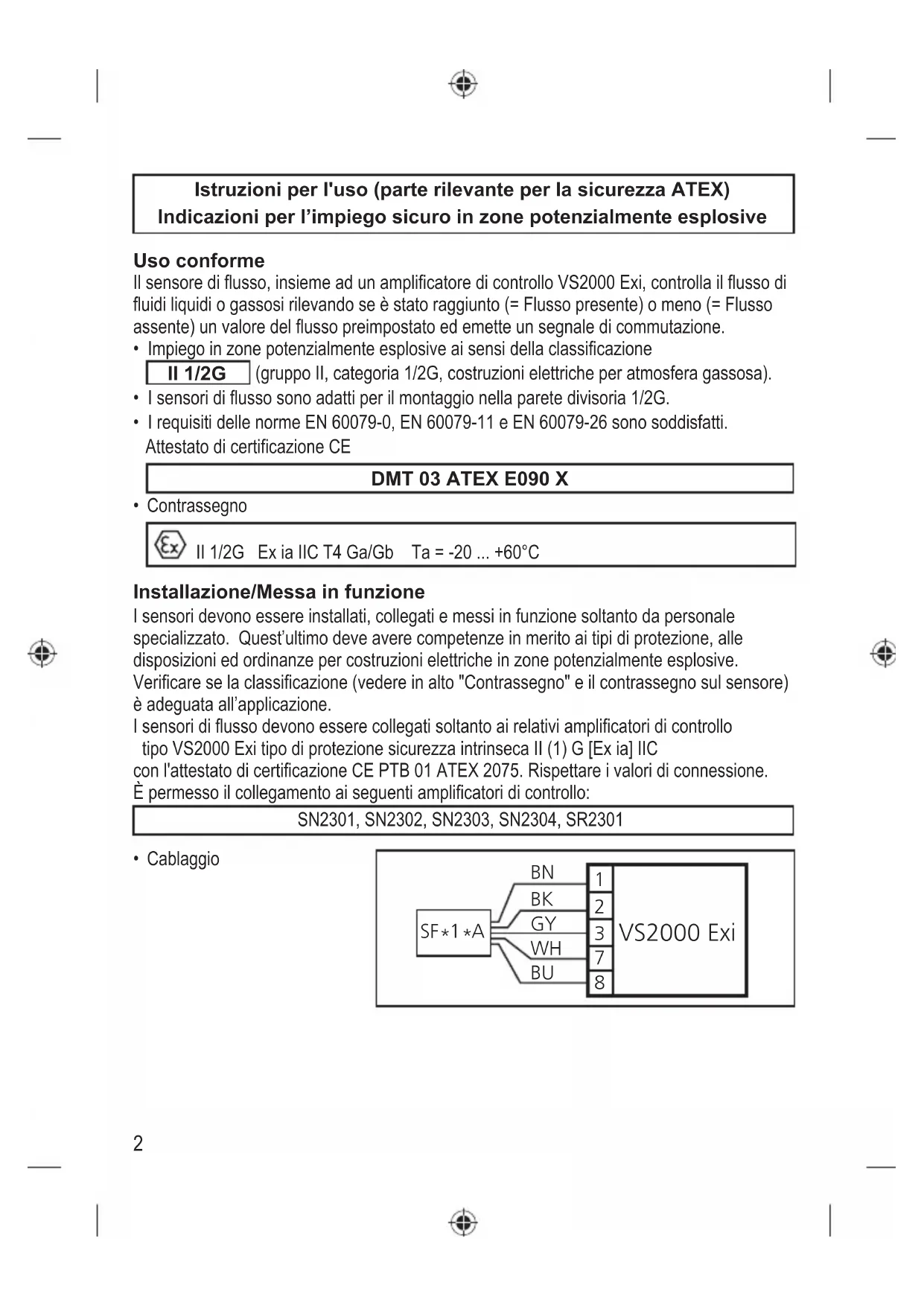

Istruzioni per l'uso (parte rilevante per la sicurezza ATEX) Indicazioni per l'impiego sicuro in zone potenzialmente esplosive

Uso conforme

Il sensore di flusso, insieme ad un amplificatore di controllo VS2000 Exi, controlla il flusso di fluidi liquidi o gassosi rilevando se è stato raggiunto (= Flusso presente) o meno (= Flusso assente) un valore del flusso preimpostato ed emette un segnale di commutazione.

• Impiego in zone potenzialmente esplosive ai sensi della classificazione
  II 1/2G (gruppo II, categoria 1/2G, costruzioni elettriche per atmosfera gassosa).
• I sensori di flusso sono adatti per il montaggio nella parete divisoria 1/2G.
• I requisiti delle norme EN 60079-0, EN 60079-11 e EN 60079-26 sono soddisfatti.
  Attestato di certificazione CE

DMT 03 ATEX E090 X

- Contrassegno

II 1/2G Ex ia IIC T4 Ga/Gb Ta = -20 ... +60°C

Installazione/Messa in funzione

I sensori devono essere installati, collegati e messi in funzione soltanto da personale specializzato. Quest'ultimo deve avere competenze in merito ai tipi di protezione, alle disposizioni ed ordinanze per costruzioni elettriche in zone potenzialmente esplosive.

Verificare se la classificazione (vedere in alto "Contrassegno" e il contrassegno sul sensore) è adeguata all'applicazione.

I sensori di flusso devono essere collegati soltanto ai relativi amplificatori di controllo tipo VS2000 Exi tipo di protezione sicurezza intrinseca II (1) G [Ex ia] IIC

con l'attestato di certificazione CE PTB 01 ATEX 2075. Rispettare i valori di connessione.

È permesso il collegamento ai seguenti amplificatori di controllo:

- Collegamento di processo

$$ \mathrm{SF11} ^ {} \mathrm{A} = \mathrm{M12SF21} ^ {} \mathrm{A} = \mathrm{G} ^ {1 / 4} \mathrm{SF31} ^ {*} \mathrm{A} = \mathrm{G} ^ {1 / 2} $$

- Intervallo ammesso di temperatura ambiente sul luogo di installazione e massimo intervallo della temperatura del fluido:

$$ - 2 0 \dots + 6 0 ^ {\circ} \mathrm{C} $$

• La certificazione secondo 94/9/CE tiene conto fondamentalmente solo di condizioni atmosferiche (0,8...1,1 bar e temperature della miscela di -20...+60 °C). L'uso con valori della pressione al di fuori di questi intervalli deve essere valutato e approvato dall'utente.
• Induttività (Li) e capacità (Ci) massime interne effettive dei sensori di flusso (i valori si riferiscono a cavi collegati fissi):

N. articolo Lunghezza del cavo Induttività interna (totale) in μH		Capacità interna (totale) in nF
SF311A 6 m 6	1,2
SF211A 6 m 6	1,2
SF111A 6 m 6	1,2
SF*1*A xx m 1*)	2*)

IT

Articolo cavo / Varianti di sensori cablati SF*1*A:

Per le varianti di sensori cablati con lunghezze divergenti del cavo integrato è necessario rispettare i valori del cavo:

0,68 H (Li) / 95 pF (Ci) per ogni metro di cavo integrato.

*1) La massima induttività interna effettiva del sensore risulta quindi:

Li = 6 μH + lunghezza del cavo in (m) x 0,68 μH.

*2) La massima capacità interna effettiva del sensore risulta quindi:

Ci = 1,2 nF + lunghezza del cavo in (m) x 0,095 nF.

Indicazioni di montaggio

• Osservare le rispettive disposizioni e norme nazionali.
• Le relative disposizioni per l'installazione (es. EN 60079-14) devono essere rispettate.
• Evitare cariche statiche su sensori in plastica e cavi.
• Proteggere in modo efficace i sensori e i cavi da danneggiamenti.
• Il cavo deve essere installato in modo fisso e protetto in modo efficace da danneggiamenti.
• I pezzi in metallo (involucro e materiale di fissaggio) devono essere inclusi nel collegamento equipotenziale.
• Il sensore di flusso è adatto per il montaggio nella parete divisoria 1/2G. Si prega di osservare in merito le condizioni speciali per un funzionamento sicuro.

Condizioni speciali per il funzionamento sicuro

Il sensore è adatto al montaggio nella parete divisoria (categoria 1/2G) ad esempio di serbatoi, tubazioni ecc. La tenuta stagna sul punto di giunzione (categoria 1/2G) deve essere concepita secondo le disposizioni della rispettiva applicazione. Il pezzo dell'involucro del sensore, sporgente nella zona della categoria 1G (zona 0), in acciaio resistente a corrosione (1.4404 / 316 L) presenta uno spessore della parete di minimo 0,6 mm, in base alla funzione. Nell'applicazione l'utente deve assicurarsi che, in questa zona, siano esclusi rischi dovuti, ad esempio, a fluidi aggressivi o pericoli meccanici.

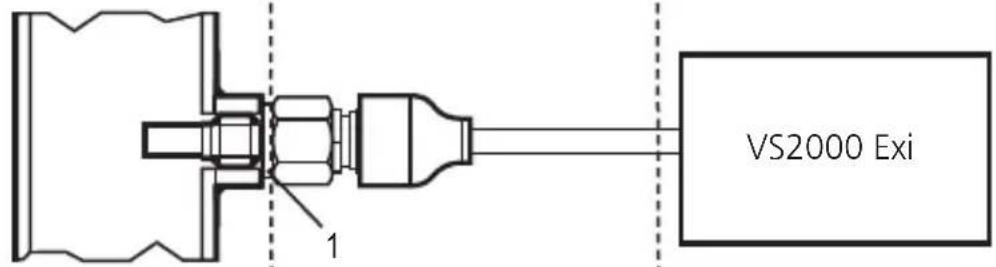

Montaggio in tubazioni o serbatoi:

Categoria 1G (zona 0)
Categoria 2G, 3G (zona 1 o 2)
Fuori dalla zona potenzialmente esplosiva

VS2000 Exi 1

1: Guarnizione

Riparazione/Manutenzione

• Il sensore di flusso deve essere incluso nella ricorrente prova di pressione del serbatoio o della tubazione.
• Non devono essere apportate modifiche al connettore; le riparazioni sono impossibili. Si prega di rivolgersi al produttore in caso di guasto.
• Se necessario è possibile richiedere le schede tecniche o l'attestato di certificazione CE presso il costruttore.

Disegni tecnici e indicazioni in merito ad un montaggio conforme si trovano nel supplemento delle istruzioni per l'uso, allegato separatamente ("Istruzioni per l'uso / Indicazioni di montaggio").
