Type de produit	Détecteur de débit (sonde)
Marque	IFM
Modèle	SF111A
Catégorie ATEX	II 1/2G Ex ia IIC T4 Ga/Gb
Température ambiante admissible	-20...+60 °C
Température du fluide maximale	-20...+60 °C
Raccord process	M12
Longueur de câble standard	6 m
Inductance interne Li (câble 6 m)	6 μH
Capacité interne Ci (câble 6 m)	1,2 nF
Matériau de la sonde	Acier inoxydable 316L
Alimentation	Via boîtier électronique VS2000 Exi (sécurité intrinsèque)
Fonction principale	Surveillance de débit de liquides et gaz
Signal de sortie	Signal de commutation (seuil de débit)
Zone d'utilisation	Zone 0 (catégorie 1G) et Zone 1/2 (catégorie 2G/3G)
Normes	EN 60079-0, EN 60079-11, EN 60079-26
Certificat d'examen CE de type	DMT 03 ATEX E090 X
Maintenance	Inclure dans essai de pression récurrent ; réparation impossible
Installation	Montage dans paroi de séparation, cuves, tuyaux

FOIRE AUX QUESTIONS - SF111A IFM

Où puis-je télécharger la notice de l'IFM SF111A ?

Vous pouvez télécharger la notice au format PDF gratuitement sur le site notice-facile.com. La notice est disponible en plusieurs langues, dont le français.

Quelle est la classification ATEX du SF111A ?

Le SF111A est classé II 1/2G Ex ia IIC T4 Ga/Gb, avec une température ambiante de -20 °C à +60 °C. Il convient pour les zones 0, 1 et 2.

À quel boîtier électronique dois-je connecter la sonde ?

La sonde doit être connectée exclusivement au boîtier électronique VS2000 Exi, certifié sécurité intrinsèque (certificat PTB 01 ATEX 2075). Respectez les schémas de branchement fournis.

Quelle est la température de fonctionnement maximale ?

La température ambiante et celle du fluide maximales sont de +60 °C, avec un minimum de -20 °C.

Comment installer le détecteur dans une paroi de séparation ?

Le détecteur est conçu pour une installation dans une paroi de séparation 1/2G (par ex. cuve ou tuyau). Assurez l'étanchéité au point de transition. La partie sonde en acier inoxydable (épaisseur min. 0,6 mm) s'étend dans la zone 1G. L'utilisateur doit exclure les risques de fluides agressifs ou de détériorations mécaniques.

Que faire en cas de défaut du SF111A ?

Aucune réparation n'est possible. En cas de défaut, contactez le fabricant IFM. Le produit ne doit pas être modifié.

Puis-je utiliser un câble plus long que les 6 m standards ?

Oui, des versions avec câble surmoulé de différentes longueurs existent. Les valeurs d'inductance et capacité augmentent : pour chaque mètre supplémentaire, ajoutez 0,68 μH et 95 pF aux valeurs internes de base (6 μH et 1,2 nF).

Quelles sont les valeurs électriques internes (Li, Ci) ?

Pour le SF111A avec câble de 6 m : inductance interne Li = 6 μH, capacité interne Ci = 1,2 nF. Pour d'autres longueurs, calculez : Li = 6 μH + (longueur en m × 0,68 μH), Ci = 1,2 nF + (longueur en m × 0,095 nF).

Est-ce que le produit peut être réparé ?

Non, le produit ne peut pas être réparé. Toute modification est interdite. En cas de défaut, contactez le fabricant.

Quels types de fluides puis-je surveiller avec le SF111A ?

Le SF111A surveille le débit de liquides et de gaz. Il détecte si un seuil de débit préréglé est atteint ou non, et fournit un signal de commutation.

MODE D'EMPLOI SF111A IFM

Selon la directive ATEX 94/9/CE la notice d'utilisation originale et une traduction de cette notice dans la 1. ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un appareil ou d'un système de protection dans les pays membres de l'Union européenne (UE).

Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la 2. langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).

Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons 3. expressément que toute responsabilité est exclue qui résulte de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisateur UE.

IE Gaeilge

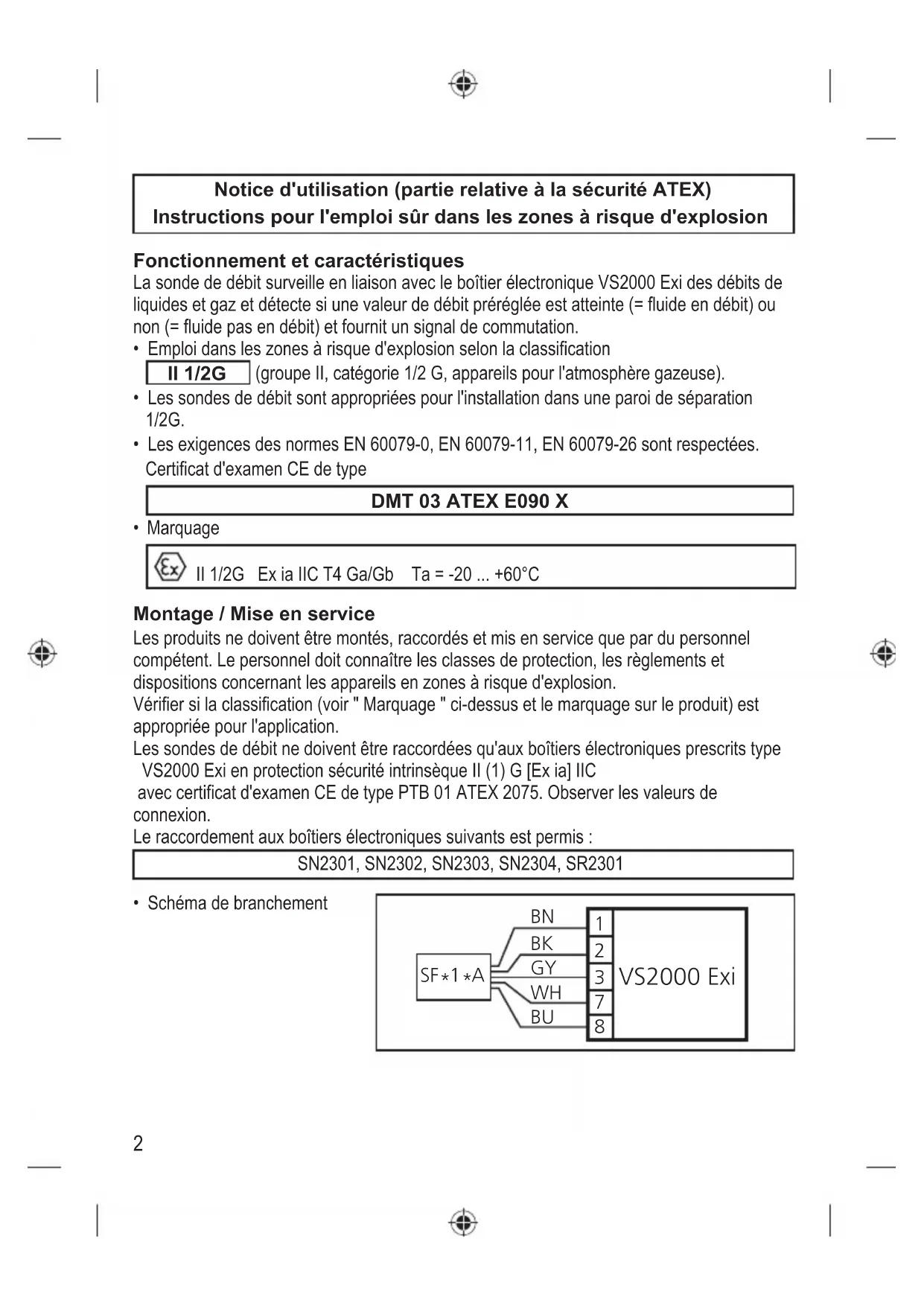

Notice d'utilisation (partie relative à la sécurité ATEX) Instructions pour l'emploi sûr dans les zones à risque d'explosion

Fonctionnement et caractéristiques

La sonde de débit surveille en liaison avec le boîtier électronique VS2000 Exi des débits de liquides et gaz et détecte si une valeur de débit préréglée est atteinte (= fluide en débit) ou non (= fluide pas en débit) et fournit un signal de commutation.

• Emploi dans les zones à risque d'explosion selon la classification
  II 1/2G (groupe II, catégorie 1/2 G, appareils pour l'atmosphère gazeuse).
• Les sondes de débit sont appropriées pour l'installation dans une paroi de séparation 1/2G.
• Les exigences des normes EN 60079-0, EN 60079-11, EN 60079-26 sont respectées. Certificat d'examen CE de type

DMT 03 ATEX E090 X

- Marquage

II 1/2G Ex ia IIC T4 Ga/Gb Ta = -20 ... +60°C

Montage / Mise en service

Les produits ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.

Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur le produit) est appropriée pour l'application.

Les sondes de débit ne doivent être raccordées qu'aux boîtiers électroniques prescrits type VS2000 Exi en protection sécurité intrinsèque II (1) G [Ex ia] IIC

avec certificat d'examen CE de type PTB 01 ATEX 2075. Observer les valeurs de connexion.

Le raccordement aux boîtiers électroniques suivants est permis :

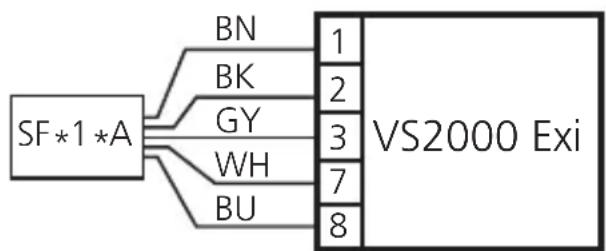

- Schéma de branchement

- Raccords process

$$ \mathrm{SF11} ^ {} \mathrm{A} = \mathrm{M12SF21} ^ {} \mathrm{A} = \mathrm{G} ^ {1 / 4} \mathrm{SF31} ^ {*} \mathrm{A} = \mathrm{G} ^ {1 / 2} $$

- Gamme de température ambiante admissible sur le lieu de montage et gamme de température du fluide maximale :

$$ - 2 0 \dots + 6 0 ^ {\circ} \mathrm{C} $$

• En principe, les examens de type CE selon 94/9/CE prennent en compte seulement les conditions atmosphériques (0,8...1,1 bar et des températures du mélange de -20...+60^ ). En cas de pressions en-dehors de ces gammes, l'emploi doit être jugé et approuvé par l'utilisateur.
• Inductance (Li) et capacité (Ci) effectives internes maximales des sondes de débit (les valeurs s'appliquent aux câbles surmoulés) :

Référence Longueur du câble Inductance interne (totale) en μH		Capacité interne (totale) en nF
SF311A 6 m 6	1,2
SF211A 6 m 6	1,2
SF111A 6 m 6	1,2
SF*1*A xx m 1*)	2*)

FR

Articles avec câble/versions d'appareils à câble SF*1*A :

Pour les versions avec câble surmoulé de différentes longueurs, les valeurs du câble doivent être considérées.

0,68 μH (Li) / 95 pF (Ci) par mètre de câble surmoulé.

*1) Ainsi, l'inductance effective interne maximale de l'appareil est :

Li = 6 μH + longueur du câble en (m) x 0,68 μH.

*2) Ainsi, la capacité effective interne maximale de l'appareil est :

Ci = 1,2 nF + longueur du câble en (m) x 0,095 nF.

Remarques sur l'installation / Montage

• Respecter les règlements et dispositions nationaux.
• Les règlements d'installation applicables (par ex. EN 60079-14) doivent être respectés.
• Eviter les charges statiques sur des pièces en plastique et des câbles.
  • Assurer une protection efficace des appareils contre l'endommagement.
• Le câble doit être posé de façon fixe et protégé efficacement contre l'endommagement.

- Les parties métalliques (boîtier et matériel de fixation) doivent être raccordées à un équipotentiel.

- L'appareil est approprié pour l'installation dans une paroi de séparation 1/2G. Respecter les conditions spécifiques pour un fonctionnement sûr.

Conditions spécifiques pour un fonctionnement sûr

L'appareil est approprié pour l'installation dans une paroi de séparation (catégorie 1/2G), par ex. cuves, tuyaux. L'étanchéité au point de transition (catégorie 1/2G) doit satisfaire aux conditions de l'application correspondante. La partie du boîtier de la sonde en acier résistant à la corrosion (316L) qui s'étend dans la zone de la catégorie 1G (zone 0) a une épaisseur de la paroi de min. 0,6 mm dû à la fonction. Dans l'application, l'utilisateur doit s'assurer que dans cette zone des risques, par ex. fluides agressifs ou détériorations mécaniques, sont exclus.

Montage dans des tuyaux ou cuves :

Catégorie 1G (zone 0) Catégorie 2G, 3G (zone 1 ou 2) En dehors de la zone explosible VS2000 Exi

1: joint d'étanchéité

Maintenance / Réparation

• La sonde de débit doit être inclue dans l'essai de pression récurrent de la cuve ou du tuyau.
• Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut contacter le fabricant.
• Vous pouvez demander les fiches techniques ou les certificats d'examen CE de type au fabricant, si besoin est (voir couverture / verso).

Les schémas d'encombrement et les instructions sur l'installation correcte sont contenus dans la partie de la notice d'utilisation jointe séparément ("Notice d'utilisation / Instructions de montage").
