Tipo di prodotto	Rilevatore induttivo NAMUR
Marca	IFM
Modello	NG5021
Categoria	Rilevatore
Uso previsto	Zone a rischio di esplosione (ATEX)
Classificazione ATEX	II 1G, II 1D, II 2G, ecc. secondo variante
Temperatura ambiente ammissibile	-20...70°C (T6) o -20...80°C (T5)
Tensione di alimentazione (Ui)	15 V
Corrente di alimentazione (Ii)	50 mA
Potenza (Pi)	120 mW
Induttanza interna (Li)	54 μH
Capacità interna (Ci)	156 nF
Certificato di esame di tipo UE	PTB 01 ATEX 2191, BVS 04 ATEX E153 X
Certificato IEC	IECEx BVS 06.0003X
Norme rispettate	EN CEI 60079-0:2018, EN 60079-11:2012
Montaggio	Non installare in una parete di separazione tra zone diverse
Collegamento	Solo a circuiti a sicurezza intrinseca omologati
Manutenzione	Nessuna riparazione possibile, contattare il produttore
Pulizia	Evitare cariche statiche, proteggere il cavo
Smaltimento	Smaltire secondo le normative locali
Marcatura sull'apparecchio	Vedere il manuale per la marcatura completa

Domande frequenti - NG5021 IFM

Qual è il tipo di questo rilevatore?

È un rilevatore induttivo NAMUR della marca IFM, modello NG5021.

In quali zone ATEX posso utilizzare questo rilevatore?

È adatto per le zone 0, 1 e 2 (gas) e zone 20, 21 e 22 (polveri) secondo le classificazioni II 1G/1D, II 2G/2D, ecc. Verificare la marcatura esatta sull'apparecchio.

Quali sono le condizioni di temperatura ambiente?

La temperatura ambiente ammissibile è da -20°C a 70°C per le versioni T6, e da -20°C a 80°C per le versioni T5.

Posso riparare questo rilevatore in caso di guasto?

No, il prodotto non può essere riparato. In caso di difetto, si prega di contattare il produttore IFM.

Come collegare questo rilevatore?

Collegarlo solo a circuiti a sicurezza intrinseca omologati con un certificato di esame di tipo, non superando Ui=15V, Ii=50mA, Pi=120mW.

Quali sono i certificati di conformità?

Il rilevatore possiede il certificato UE PTB 01 ATEX 2191 e BVS 04 ATEX E153 X, nonché il certificato IEC IECEx BVS 06.0003X.

Questo rilevatore può essere utilizzato in zona 0?

Sì, alcune varianti (NT/NE/NF) sono certificate II 1G Ex ia IIC T6/T5 Ga, quindi adatte alla zona 0. Verificare la marcatura.

Quali sono i valori dell'induttanza e della capacità interni?

Per il modello NG5021, l'induttanza interna (Li) è di 54 μH e la capacità interna (Ci) di 156 nF.

Come pulire questo rilevatore?

Evitare cariche elettrostatiche sulle parti in plastica e sui cavi. Proteggere il connettore femmina da forti cariche statiche.

Dove trovare il manuale completo?

Il manuale d'uso completo è disponibile in formato PDF sul sito notice-facile.com. Puoi scaricarlo gratuitamente.

MANUALE UTENTE NG5021 IFM

Istruzioni per l'uso

(parte rilevante per protezione antideflagrante)

Sensore induttivo NAMUR

1. Secondo la direttiva ATEX 2014/34/UE (ATEX), per la messa in funzione di un apparecchio o di un sistema di protezione negli stati membri dell'Unione Europea (EU) è necessario allegare le istruzioni per l'uso originali e una traduzione delle stesse nella lingua o lingue del paese EU di utilizzo.
2. Se, con la merce consegnata, non dovessero essere allegate le istruzioni per l'uso o la dichiarazione di conformità CE nella lingua del paese EU di utilizzo, è possibile richiederle presso il commerciante (vedere bolla di consegna) oppure presso il costruttore (vedere scheda tecnica / retro).
3. Il prodotto deve essere messo in funzione soltanto da personale esperto. Informiamo inoltre espressamente che si declina ogni responsabilità per il caso in cui l'apparecchio sia stato messo in funzione senza le relative istruzioni per l'uso nella lingua del paese EU di utilizzo.

LV Latviešu valoda

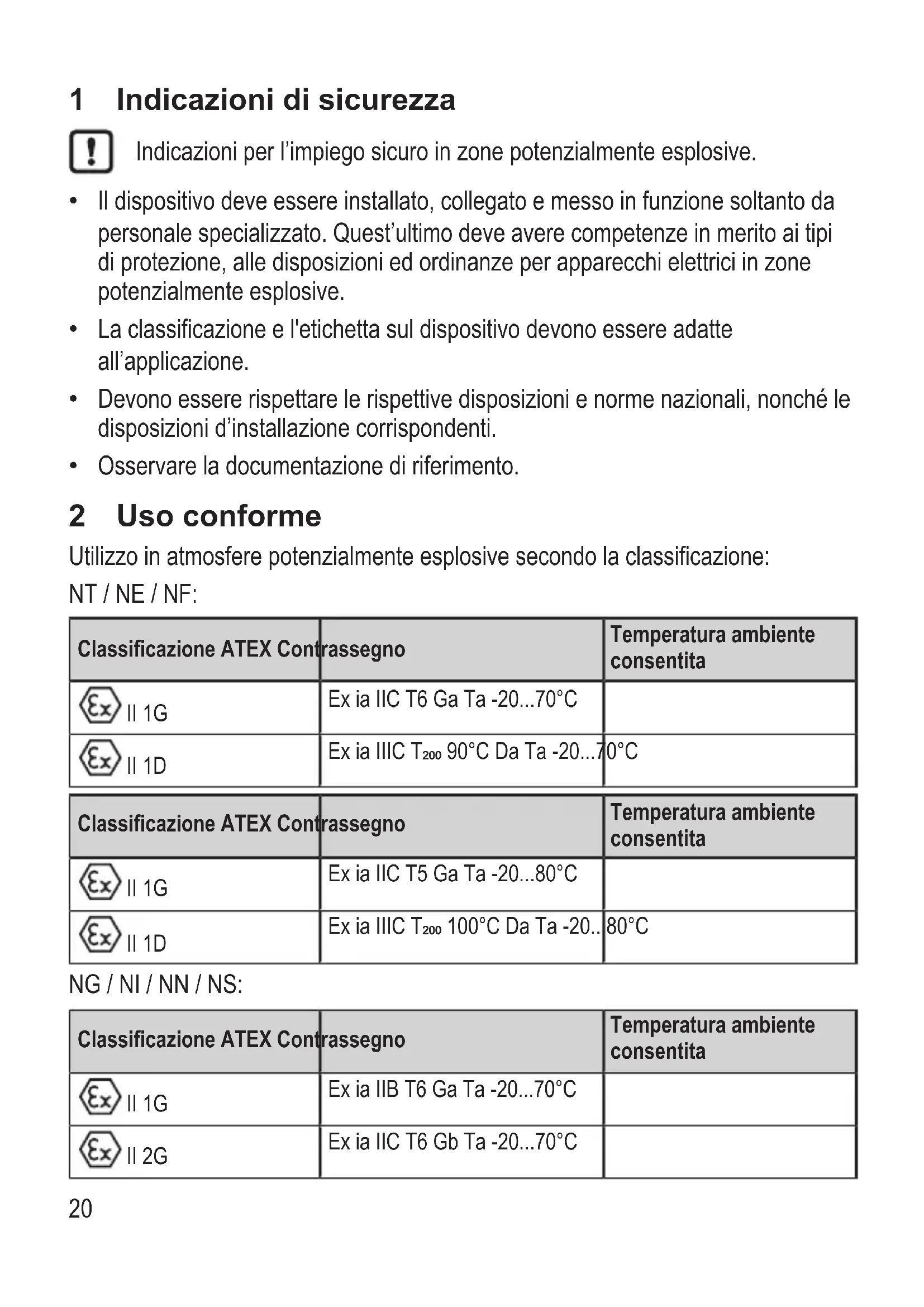

1 Indicazioni di sicurezza

Indicazioni per l'impiego sicuro in zone potenzialmente esplosive.

• Il dispositivo deve essere installato, collegato e messo in funzione soltanto da personale specializzato. Quest'ultimo deve avere competenze in merito ai tipi di protezione, alle disposizioni ed ordinanze per apparecchi elettrici in zone potenzialmente esplosive.
• La classificazione e l'etichetta sul dispositivo devono essere adatte all'applicazione.
• Devono essere rispettare le rispettive disposizioni e norme nazionali, nonché le disposizioni d'installazione corrispondenti.
• Osservare la documentazione di riferimento.

2 Uso conforme

Utilizzo in atmosfere potenzialmente esplosive secondo la classificazione:

NT / NE / NF:

Classificazione ATEX Contrassegno			Temperatura ambiente consentita
	II 1G	Ex ia IIC T6 Ga Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno			Temperatura ambiente consentita
	II 1G	Ex ia IIC T5 Ga Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

NG / NI / NN / NS:

Classificazione ATEX Contrassegno			Temperatura ambiente consentita
	II 1G	Ex ia IIB T6 Ga Ta -20...70°C
	II 2G	Ex ia IIC T6 Gb Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno			Temperatura ambiente consentita
	II 1G	Ex ia IIB T5 Ga Ta -20...80°C
	II 2G	Ex ia IIC T5 Gb Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

Certificato di esame del tipo:

• UE: PTB 01 ATEX 2191, BVS 04 ATEX E153 X
• IEC: IECEx BVS 06.0003X

Vengono applicati i requisiti delle seguenti norme:

• EN IEC 60079-0:2018, EN 60079-11:2012
• IEC 60079-0:2017, IEC 60079-11:2011

Collegamento solo a circuiti elettrici a sicurezza intrinseca che siano approvati con l'attestato di certificazione e che non superino i seguenti valori massimi:

$$ \mathrm{Ui} = 1 5 \mathrm{V}, \mathrm{li} = 5 0 \mathrm{mA}, \mathrm{Pi} = 1 2 0 \mathrm{mW} $$

Induttività (Li) e capacità (Ci) massime interne effettive:

Codice articolo Induttività interna (Li) in μH Capacità interna (Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141

NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaggio

▶ Proteggere dispositivo e cavo da danneggiamenti.
Evitare cariche statiche su dispositivi in plastica e cavi.
Per evitare la carica elettrostatica, includere le parti metalliche (corpo connettore, elementi di fissaggio, involucro protettivo, ecc.) nel collegamento equipotenziale.
▶ Non installare il dispositivo nella parte divisoria tra zone diverse.
In caso di utilizzo nella zona 0, proteggere i connettori femmina da intense cariche elettrostatiche.

3.1 Condizioni specifiche per il funzionamento sicuro

Fare sempre riferimento alle istruzioni per l'uso per l'etichetta, poiché potrebbe non essere applicata completamente al dispositivo per mancanza di spazio.

4 Manutenzione, riparazione e smaltimento

Non è possibile apportare modifiche al dispositivo. Non è possibile riparare il dispositivo. In caso di anomalia rivolgersi al produttore.

Se necessario, è possibile richiedere le schede tecniche, gli attestati di certificazione e i certificati presso il produttore (→ Coperto / Retro).
