Märke	IFM
Modell	SF311A
Produkttyp	Flödessensor
Användning	Övervakning av flöde av vätskor och gaser med elektroniskt hus VS2000 Exi
ATEX-klassificering	II 1/2G Ex ia IIC T4 Ga/Gb, Ta = -20 ... +60 °C
Processanslutning	G1/2 (troligt)
Kabellängd	6 m (standard)
Höljesmaterial	Rostfritt stål 316L
Omgivningstemperaturområde	-20 °C till +60 °C
Vätsketemperaturområde	-20 °C till +60 °C
Intern induktans (Li)	6 μH + 0,68 μH/m × kabellängd
Intern kapacitans (Ci)	1,2 nF + 0,095 nF/m × kabellängd
Strömförsörjning	Via elektroniskt hus VS2000 Exi i egen säkerhet
Huvudfunktion	Flödesdetektering med omkopplingssignal (vätska i flöde / inte i flöde)
Installation	I en skiljevägg (kategori 1/2G), t.ex. tankar eller rör
Underhåll	Inkludera i återkommande tryckprovning av tanken eller röret
Reparerbarhet	Inte reparerbar av användaren; kontakta tillverkaren vid fel
Säkerhet	Följ standarderna EN 60079-0, EN 60079-11, EN 60079-26
CE-typgodkännande	DMT 03 ATEX E090 X

Vanliga frågor - SF311A IFM

Vilken processanslutning har SF311A?

SF311A är troligtvis utrustad med en G1/2-anslutning. Manualen anger att modellerna SF31*A använder en G1/2-anslutning.

Vilken standardkabellängd har SF311A?

SF311A levereras med en ingjuten kabel på 6 meter.

Vad är driftstemperaturområdet?

Omgivningstemperaturområdet och vätsketemperaturområdet är -20 °C till +60 °C.

Kan SF311A användas i explosionsfarliga områden?

Ja, den är ATEX-certifierad II 1/2G Ex ia IIC T4 Ga/Gb. Den är lämplig för installation i en skiljevägg mellan zon 0 (kategori 1G) och zon 1/2 (kategori 2G/3G).

Hur ansluter man SF311A till det elektroniska huset?

Anslutningen görs enligt kopplingsschemat: ledningarna BN (brun), BK (svart), GY (grå), WH (vit) och BU (blå) ansluts till VS2000 Exi-huset på motsvarande terminaler.

Vilka är kablarnas egen-säkerhetsvärden?

För en 6 m kabel är den totala interna induktansen cirka 6 μH + (6 m × 0,68 μH/m) = 10,08 μH, och den totala interna kapacitansen cirka 1,2 nF + (6 m × 0,095 nF/m) = 1,77 nF.

Kan jag reparera SF311A själv?

Nej, produkten kan inte modifieras och ingen reparation är möjlig av användaren. Vid fel, kontakta tillverkaren.

Vad är huvudfunktionen för SF311A?

Den övervakar flödet av vätskor och gaser och ger en omkopplingssignal som indikerar om flöde finns (vätska i flöde) eller inte (vätska inte i flöde).

Vilket material är höljet på SF311A?

Sondens höljesdel är i korrosionsbeständigt stål 316L.

Hur installerar man SF311A i en tank?

Den ska monteras i en skiljevägg (kategori 1/2G) med lämplig tätning. Den del som går ner i zon 0 har en minsta väggtjocklek på 0,6 mm. Se till att tätningsförhållandena och riskerna för korrosion eller mekanisk försämring utvärderas.

BRUKSANVISNING SF311A IFM

Enligt ATEX-direktivet 94/9 EC (ATEX) ska originalbruksanvisningen och en översättning av denna 1. bruksanvisning på språket/språken i det aktuella användningslandet medfölja vid idrifttagande av en enhet eller ett skyddsystem inom medlemsstaterna i den europeiska unionen (EU).

Om det inte medföljer någon bruksanvisning eller EG-försäkran om överensstämmelse på språket i 2. EU-användningslandet, kan dessa inhämtas från återförsäljaren (se leveransblad) eller från tillverkaren (se försättsblad/baksida).

Produkten får endast tas i drift av behörig personal. Vi tar inget ansvar för skador som kan härröras 3. direkt till idrifttagande av enheten utan tillgång till en bruksanvisning på språket i det aktuella EU-användningslandet.

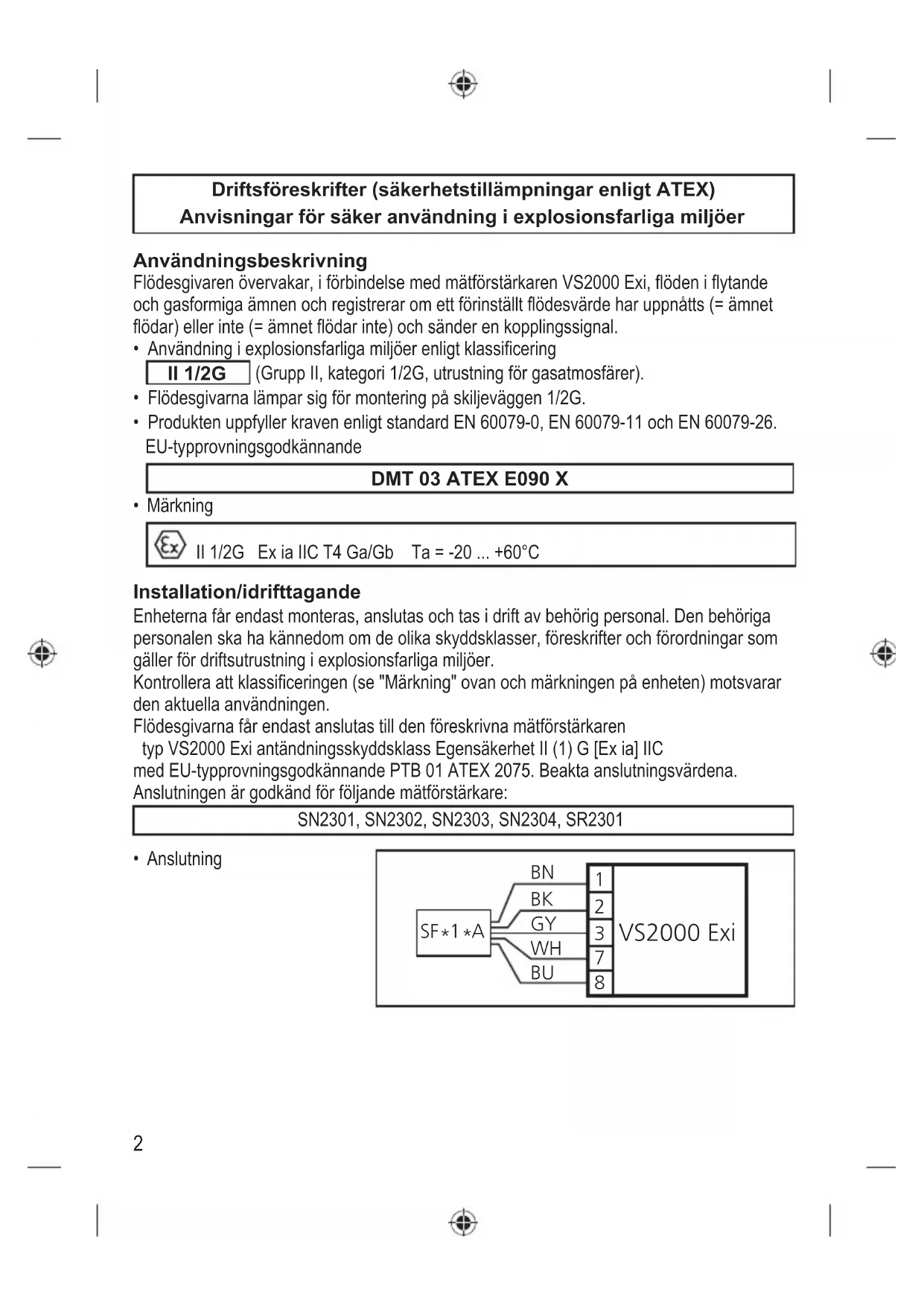

Driftsföreskrifter (säkerhetstillämpningar enligt ATEX) Anvisningar för säker användning i explosionsfarliga miljöer

Användningsbeskrivning

Flödesgivaren övervakar, i förbindelse med mätförstärkaren VS2000 Exi, flöden i flytande och gasformiga ämnen och registrerar om ett förinställt flödesvärde har uppnåtts (= ämnet flödar) eller inte (= ämnet flödar inte) och sänder en kopplingssignal.

• Användning i explosionsfarliga miljöer enligt klassificering
  II 1/2G (Grupp II, kategori 1/2G, utrustning för gasatmosfärer).

- Flödesgivarna lämpar sig för montering på skiljeväggen 1/2G.

- Produkten uppfyller kraven enligt standard EN 60079-0, EN 60079-11 och EN 60079-26. EU-typprovningsgodkännande

DMT 03 ATEX E090 X

- Märkning

II 1/2G Ex ia IIC T4 Ga/Gb Ta = -20 ... +60°C

Installation/idrifttagande

Enheterna får endast monteras, anslutas och tas i drift av behörig personal. Den behöriga personalen ska ha kännedom om de olika skyddsklasser, föreskrifter och förordningar som gäller för driftsutrustning i explosionsfarliga miljöer.

Kontrollera att klassificeringen (se "Märkning" ovan och märkningen på enheten) motsvarar den aktuella användningen.

Flödesgivarna får endast anslutas till den föreskrivna mätförstärkaren

typ VS2000 Exi antändningsskyddsklass Egensäkerhet II (1) G [Ex ia] IIC med EU-typprovningsgodkännande PTB 01 ATEX 2075. Beakta anslutningsvärdena.

Anslutningen är godkänd för följande mätförstärkare:

- Godkänt omgivningstemperaturområde för applikationen och maximalt ämnestemperaturområde:

$$ - 2 0 \dots + 6 0 ^ {\circ} \mathrm{C} $$

• Typkontrollen enligt 94/9/EG gäller endast de atmosfäriska förutsättningarna (0,8...1,1 bar och blandningens temperatur på -20...+60°C). Användningar under andra tryckförutsättningar än dessa måste bedömas och godkännas av användaren.
• Flödesgivarnas maximala effektiva inre induktans (Li) och kapacitans (Ci) (värdena gäller för fast anslutna ledningar):

Artikelnr Kabellängd Inre induktans	(totalt) i μH	Inre kapacitans (totalt) i nF
SF311A 6 m 6 1,2
SF211A 6 m 6 1,2
SF111A 6 m 6 1,2
SF*1*A xx m 1*) 2*)

SE

Kabelartikel/kabelutrustningsvarianter SF*1*A:

Vid kabelutrustningsvarianter med fast anslutna, avvikande kabellängder måste kabelvärdena beaktas:

0,68 μH (Li)/95 pF (Ci) per meter fast ansluten kabel.

*1) Enhetens maximala effektiva inre induktans beräknas utifrån: Li = 6 μH + kabellängden i (m) x 0,68 μH.

*2) Enhetens maximala effektiva inre kapacitans beräknas utifrån:

Ci = 1,2 nF + kabellängden i (m) x 0,095 nF.

Monteringsanvisning

• Beakta gällande nationella föreskrifter och bestämmelser.
• Beakta motsvarande installationsbestämmelser (t.ex. EN 60079-14).
• Undvik statisk uppladdning på plastdelar och kablar.
• Vidta åtgärder för att skydda utrustningen mot skador.
• Kabeln måste förläggas säkert och effektivt skyddas mot skador.
• Metalldelar (hölje och fästmaterial) ska integreras i potentialutjämningen.
• Enheten lämpar sig för montering på skiljeväggen 1/2G. Observera här de särskilda villkoren för en säker drift.

Särskilda villkor för säker drift

Enheten lämpar sig för montering på skiljeväggen (kategori 1/2G); t.ex. behållare, rörledning. Tätningen vid övergången (kategori 1/2G) ska vara dimensionerad enligt bestämmelserna för användningssituationen. Den delen av givarhuset av korrosionsbeständigt stål (1.4404) som sticker in i området för kategori 1G (zon 0) ska ha en funktionsbetingad väggtjocklek på minst 0,6 mm. Användaren ska säkerställa att det inte föreligger risker, t.ex. på grund av aggressiva medier eller mekaniska faror, i detta område.

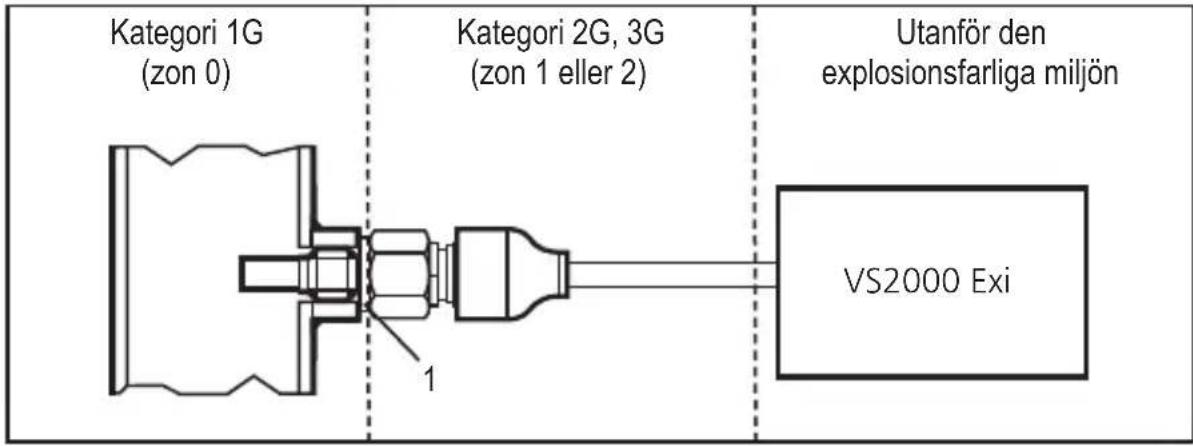

Montering i rörledning eller behållare:

Kategori 1G (zon 0) Kategori 2G, 3G (zon 1 eller 2) 1 Utanför den explosionsfarliga miljön VS2000 Exi

1: Tätning

Service/underhåll

• Flödesgivaren ska inkluderas i den återkommande tryckprovningen av behållaren resp. rörledningen.
• Inga ändringar får göras på utrustningen. Inga reparationer får göras. Kontakta tillverkaren vid fel.
• Vid behov kan datablad eller EG-typgodkännande inhämtas från tillverkaren (se försättsblad/baksida).

Måttskisser och anvisningar för en föreskriftsenlig montering finns i den separat bifogade delen av bruksanvisningen ("Bruksanvisning/Monteringsanvisningar").
