| Marque | IFM |
| Modèle | SF311A |
| Type de produit | Capteur de débit |
| Utilisation | Surveillance de débit de liquides et gaz avec boîtier électronique VS2000 Exi |
| Classification ATEX | II 1/2G Ex ia IIC T4 Ga/Gb, Ta = -20 ... +60 °C |
| Raccord process | G1/2 (probable) |
| Longueur de câble | 6 m (standard) |
| Matériau du boîtier | Acier inoxydable 316L |
| Gamme de température ambiante | -20 °C à +60 °C |
| Gamme de température du fluide | -20 °C à +60 °C |
| Inductance interne (Li) | 6 μH + 0,68 μH/m × longueur câble |
| Capacité interne (Ci) | 1,2 nF + 0,095 nF/m × longueur câble |
| Alimentation | Via boîtier électronique VS2000 Exi en sécurité intrinsèque |
| Fonction principale | Détection de débit avec signal de commutation (fluide en débit / pas en débit) |
| Installation | Dans une paroi de séparation (catégorie 1/2G), par ex. cuves ou tuyaux |
| Maintenance | Inclure dans l’essai de pression récurrent de la cuve ou du tuyau |
| Réparabilité | Non réparable par l’utilisateur ; contacter le fabricant en cas de défaut |
| Sécurité | Respecter les normes EN 60079-0, EN 60079-11, EN 60079-26 |
| Certificat CE de type | DMT 03 ATEX E090 X |
FOIRE AUX QUESTIONS - SF311A IFM
Questions des utilisateurs sur SF311A IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur de débit au format PDF gratuitement ! Retrouvez votre notice SF311A - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SF311A de la marque IFM.
MODE D'EMPLOI SF311A IFM
Selon la directive ATEX 94/9/CE la notice d'utilisation originale et une traduction de cette notice dans la 1. ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un appareil ou d'un système de protection dans les pays membres de l'Union européenne (UE).
Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la 2. langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).
Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons 3. expressément que toute responsabilité est exclue qui résulte de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisateur UE.
IE Gaeilge

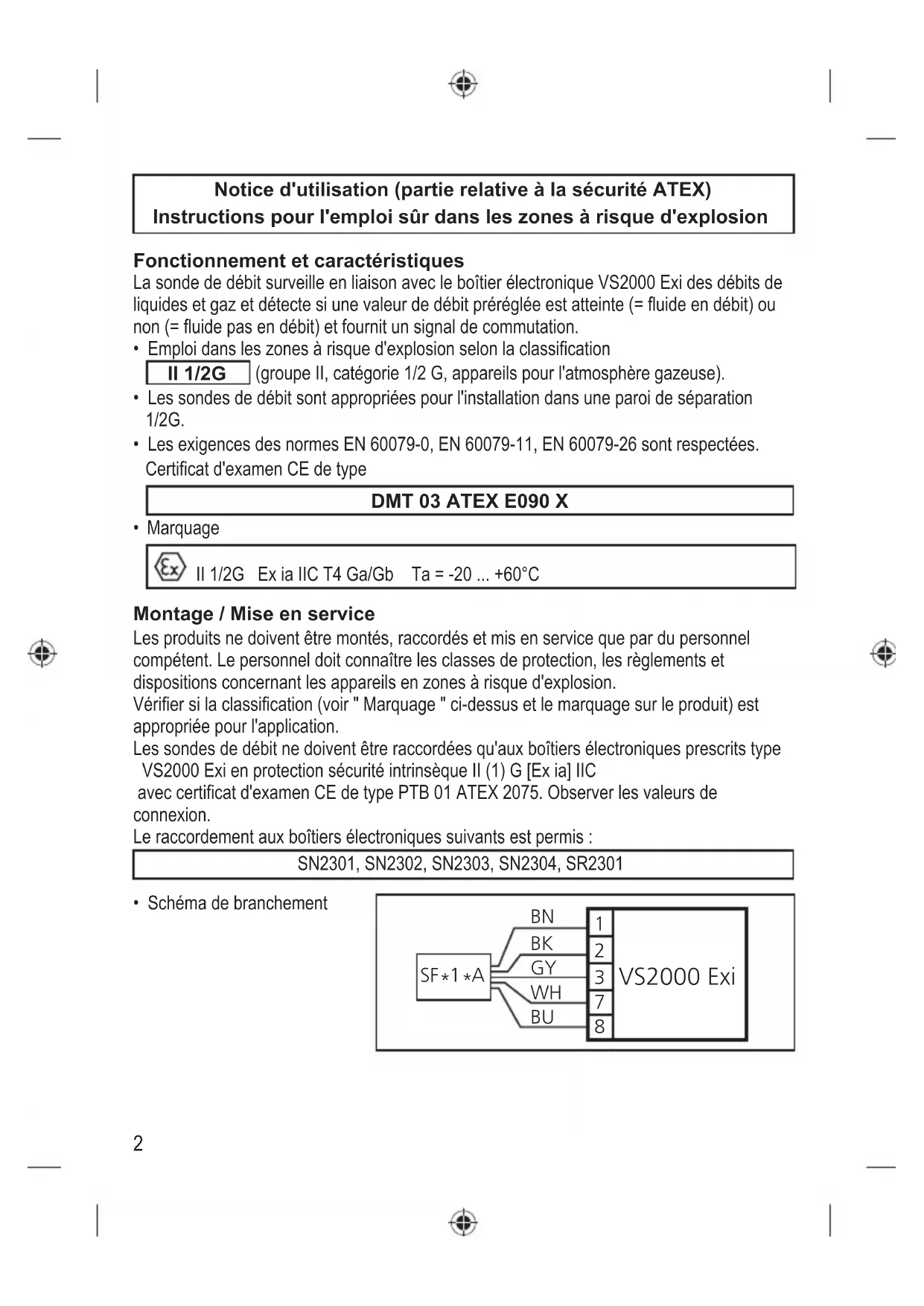

Notice d'utilisation (partie relative à la sécurité ATEX) Instructions pour l'emploi sûr dans les zones à risque d'explosion
Fonctionnement et caractéristiques
La sonde de débit surveille en liaison avec le boîtier électronique VS2000 Exi des débits de liquides et gaz et détecte si une valeur de débit préréglée est atteinte (= fluide en débit) ou non (= fluide pas en débit) et fournit un signal de commutation.
- Emploi dans les zones à risque d'explosion selon la classification
II 1/2G (groupe II, catégorie 1/2 G, appareils pour l'atmosphère gazeuse). - Les sondes de débit sont appropriées pour l'installation dans une paroi de séparation 1/2G.
- Les exigences des normes EN 60079-0, EN 60079-11, EN 60079-26 sont respectées. Certificat d'examen CE de type
DMT 03 ATEX E090 X
- Marquage
II 1/2G Ex ia IIC T4 Ga/Gb Ta = -20 ... +60°C
Montage / Mise en service
Les produits ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.
Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur le produit) est appropriée pour l'application.
Les sondes de débit ne doivent être raccordées qu'aux boîtiers électroniques prescrits type VS2000 Exi en protection sécurité intrinsèque II (1) G [Ex ia] IIC
avec certificat d'examen CE de type PTB 01 ATEX 2075. Observer les valeurs de connexion.
Le raccordement aux boîtiers électroniques suivants est permis :

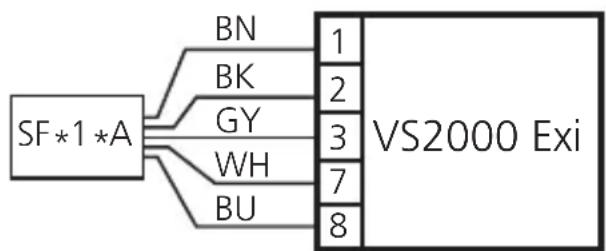

- Schéma de branchement
- Raccords process
$$ \mathrm{SF11} ^ {} \mathrm{A} = \mathrm{M12SF21} ^ {} \mathrm{A} = \mathrm{G} ^ {1 / 4} \mathrm{SF31} ^ {*} \mathrm{A} = \mathrm{G} ^ {1 / 2} $$
- Gamme de température ambiante admissible sur le lieu de montage et gamme de température du fluide maximale :
$$ - 2 0 \dots + 6 0 ^ {\circ} \mathrm{C} $$
- En principe, les examens de type CE selon 94/9/CE prennent en compte seulement les conditions atmosphériques (0,8...1,1 bar et des températures du mélange de -20...+60^ ). En cas de pressions en-dehors de ces gammes, l'emploi doit être jugé et approuvé par l'utilisateur.
- Inductance (Li) et capacité (Ci) effectives internes maximales des sondes de débit (les valeurs s'appliquent aux câbles surmoulés) :
| Référence Longueur du câble Inductance interne (totale) en μH | Capacité interne (totale) en nF | |
| SF311A 6 m 6 | 1,2 | |
| SF211A 6 m 6 | 1,2 | |
| SF111A 6 m 6 | 1,2 | |
| SF*1*A xx m 1*) | 2*) | |
FR
Articles avec câble/versions d'appareils à câble SF*1*A :
Pour les versions avec câble surmoulé de différentes longueurs, les valeurs du câble doivent être considérées.
0,68 μH (Li) / 95 pF (Ci) par mètre de câble surmoulé.
*1) Ainsi, l'inductance effective interne maximale de l'appareil est :
Li = 6 μH + longueur du câble en (m) x 0,68 μH.
*2) Ainsi, la capacité effective interne maximale de l'appareil est :
Ci = 1,2 nF + longueur du câble en (m) x 0,095 nF.
Remarques sur l'installation / Montage
- Respecter les règlements et dispositions nationaux.
- Les règlements d'installation applicables (par ex. EN 60079-14) doivent être respectés.
- Eviter les charges statiques sur des pièces en plastique et des câbles.
• Assurer une protection efficace des appareils contre l'endommagement. - Le câble doit être posé de façon fixe et protégé efficacement contre l'endommagement.
- Les parties métalliques (boîtier et matériel de fixation) doivent être raccordées à un équipotentiel.
- L'appareil est approprié pour l'installation dans une paroi de séparation 1/2G. Respecter les conditions spécifiques pour un fonctionnement sûr.
Conditions spécifiques pour un fonctionnement sûr
L'appareil est approprié pour l'installation dans une paroi de séparation (catégorie 1/2G), par ex. cuves, tuyaux. L'étanchéité au point de transition (catégorie 1/2G) doit satisfaire aux conditions de l'application correspondante. La partie du boîtier de la sonde en acier résistant à la corrosion (316L) qui s'étend dans la zone de la catégorie 1G (zone 0) a une épaisseur de la paroi de min. 0,6 mm dû à la fonction. Dans l'application, l'utilisateur doit s'assurer que dans cette zone des risques, par ex. fluides agressifs ou détériorations mécaniques, sont exclus.

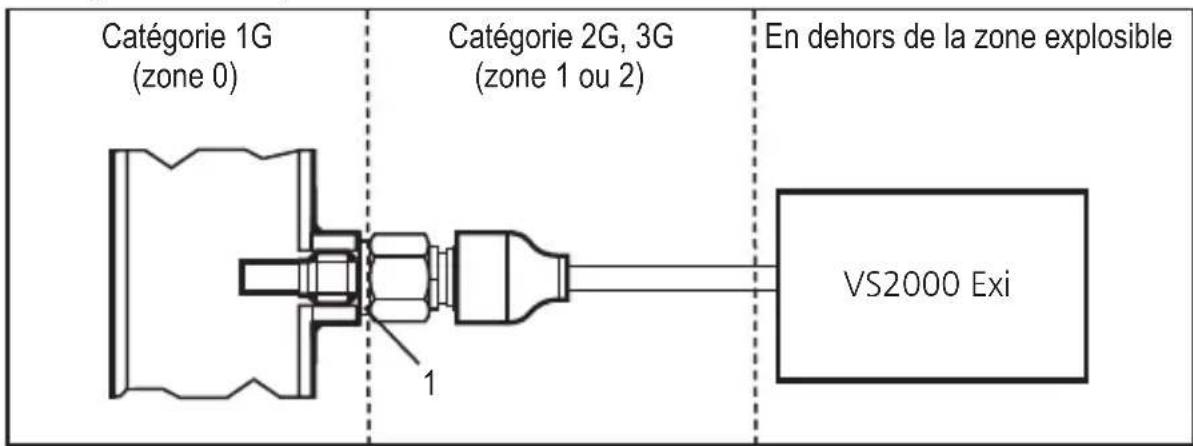

Montage dans des tuyaux ou cuves :
Maintenance / Réparation
- La sonde de débit doit être inclue dans l'essai de pression récurrent de la cuve ou du tuyau.
- Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut contacter le fabricant.
- Vous pouvez demander les fiches techniques ou les certificats d'examen CE de type au fabricant, si besoin est (voir couverture / verso).
Les schémas d'encombrement et les instructions sur l'installation correcte sont contenus dans la partie de la notice d'utilisation jointe séparément ("Notice d'utilisation / Instructions de montage").
