Produkttyp	Industristyrbox för säkerhetsdetektorer
Märke	IFM
Modell	G1506S

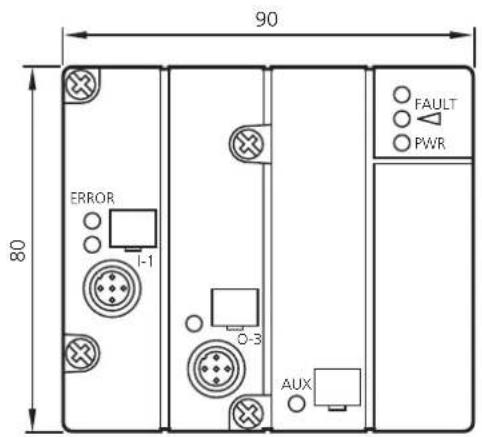

Mått (H x B x D)	80 x 90 x 46,5 mm
Strömförsörjning	AS-i: 26,5 ... 31,6 V DC; extern strömförsörjning: 24 V DC (15 ... 30 V DC)
Strömförbrukning	< 250 mA
Maximalt antal ingångar	1 säkerhetsingång (kedja upp till 8 detektorer)
Utgång (omkopplingsutgång)	1 PNP-utgång, 500 mA, icke-säker (O-3)
Svarstid	< 220 ms
Säkerhetsklassificering	Kategori 4 enligt EN 954-1
Skyddsklass	IP 67
Omgivningstemperatur	-25...+55 °C
Relativ fuktighet	< 95 %
Kapslingsmaterial	PBTP (Pocan)
Huvudfunktioner	Redundant och diversitetsstyrning av upp till 8 säkerhetsdetektorer; utvärdering och överföring av säkerhetskodstabell via AS-Interface
Underhåll och rengöring	Inget underhåll krävs
Maximal användningstid	10 år
Certifieringar	TÜV, CE, cULus
Adressering	Via adressenhet AC1144 eller infraröd
Vikt	Cirka 150 g (uppskattning)

Vanliga frågor - G1506S IFM

Hur adresserar man styrboxen G1506S?

Standardadressen är 0. Du kan tilldela en adress mellan 1 och 31 via adressenheten AC1144, antingen via adressuttag (på basenhet AC5010) eller via infraröd (med kabel E70211, AS-i-kommunikation inaktiverad).

Vad gör man om den röda lysdioden (FAULT) lyser konstant?

En röd FAULT-lysdiod som lyser indikerar ett AS-i-kommunikationsfel (t.ex. slavadress = 0). Om den blinkar rör det sig om ett periferifel (överbelastning eller kortslutning). Kontrollera strömförsörjningen, anslutningarna och adresseringen.

Vad är svarstiden för G1506S?

Svarstiden är mindre än 220 ms. För hela systemet lägger du till tiderna för detektorerna, säkerhetsmonitorn och externa reläer.

Hur utför man ett funktionstest?

Stäng av och sätt på AS-i-strömförsörjningen eller styrboxen (bit DOO = 1 sedan 0) minst en gång per år. Detta kontrollerar säkerhetssystemets funktion.

Vilken matningsspänning krävs?

Strömförsörjning via AS-i är 26,5 till 31,6 V DC. En extern strömförsörjning på 24 V DC (15-30 V DC) kan användas via en speciell basenhet för utgång O-3.

Hur många säkerhetsdetektorer kan anslutas?

Upp till 8 säkerhetsdetektorer kan anslutas i kedja på ingång I-1.

Vad betyder den gula lysdioden?

Den gula lysdioden (LED 1) indikerar att säkerhetsdetektorn eller kedjan är aktiverad och att utsignalen finns.

Hur ställer man in boxen efter detektorerna?

Inställningen görs via bit DO1. Värdet beror på detektorns typ och om det är ett jämnt/udda antal. Se manualen för exakta värden för modellerna (t.ex. GI5002, GM503S, etc.)

Vad gör man om boxen inte längre kommunicerar med AS-i?

Kontrollera strömförsörjningen (LED PWR), adresseringen (LED FAULT) och anslutningen av flatkabeln. Om nödvändigt, utför infraröd adressering efter att ha inaktiverat AS-i-kommunikation.

Vilka säkerhetsnormer uppfyller G1506S?

Den är i enlighet med kategori 4 enligt EN 954-1, kravklass 5 enligt DIN V 19250/19251, och TÜV-certifierad. Maskinapplikationer uppfyller CE-direktiven.

BRUKSANVISNING G1506S IFM

Bruksanvisning Utvärderingsenhet för säkerhetsgivare med AS-gränssnitt

... gäller för utvärderingsenhet G1506S för säkerhetsgivare.

... vänder sig till fackpersonal som är välinformerad inom EMC-direktivet, lågspänningsdirektivet och säkerhetsföreskrifterna.

... ingår i utvärderingsenheten. Den innehåller uppgifter om korrekt handhavande av produkten. Läs bruksanvisningen före användningen, så att du blir bekant med användningskrav, installation och drift. Följ säkerhetsanvisningarna.

Innehållsförteckning

1. Säkerhetsanvisningar .... Sida 53
2. Användningsområde. Sida 54
3. Krav vid projektering Maskinvaruberoende krav .... Sida 54 Programvaruberoende krav .... Sida 54
4. Konformiteter/godkännanden .... Sida 55
5. Innehåll.... Sida 55
6. Apparatbeskrivning Display- och manöverelement .... Sida 56
7. Drifttagning Montering .... Sida 57 Elanslutning .... Sida 57 Parameterinställning .... Sida 57 Adressering .... Sida 58
8. Reaktionstider .... Sida 58 Beräkning av total reaktionstid .... Sida 58
9. Feldiagnos Lokalisering .... Sida 59
10. Underhåll/livslängd Sida 59
11. Tekniska data .... Sida 60
    TÜV-certifikat .... Sida 62 Typintyg. .... Sida 63 Förklaring om överensstämmelse (EG) .... Sida 64 cULus .... Sida 66

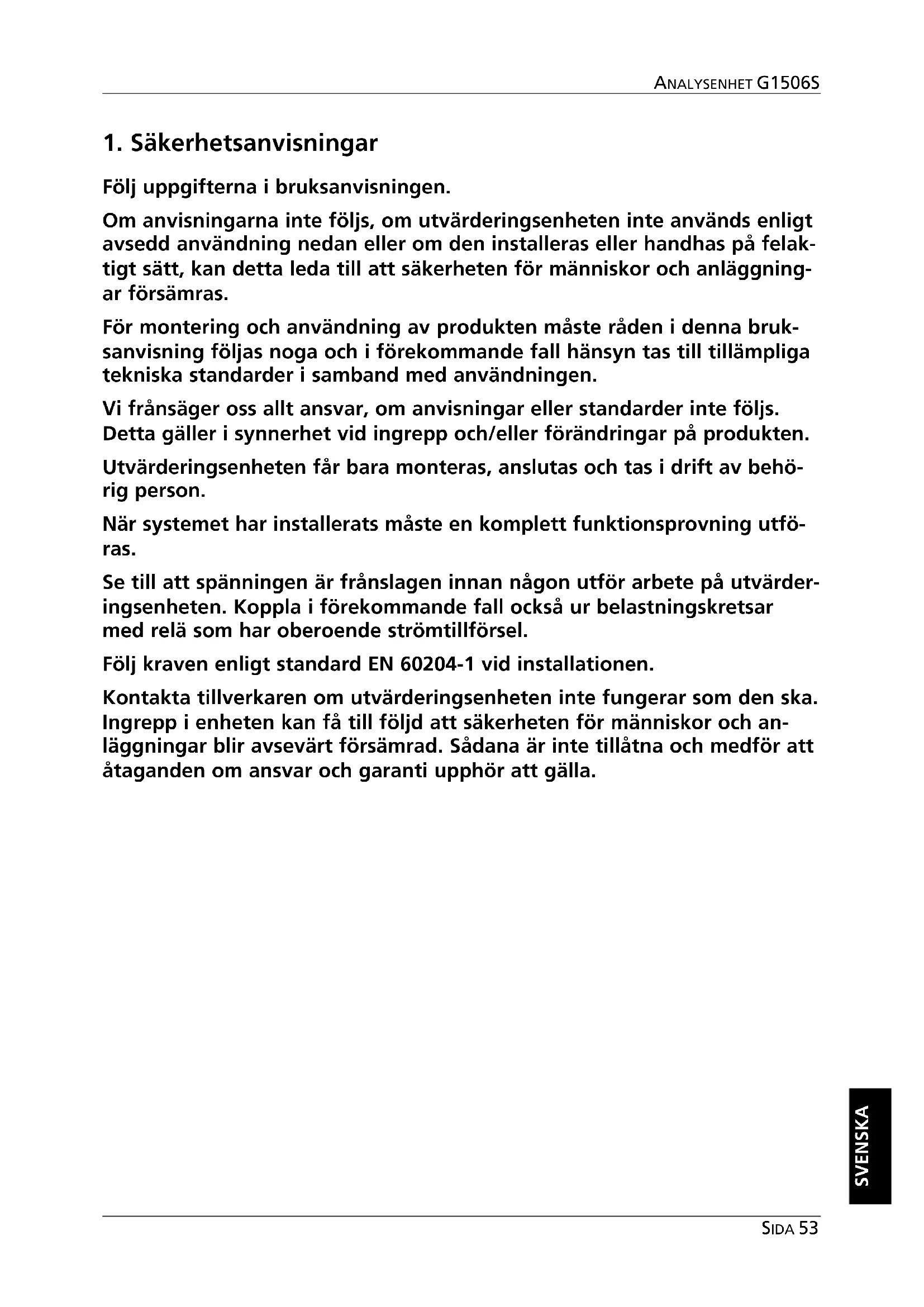

Följ uppgifterna i bruksanvisningen.

Om anvisningarna inte följs, om utvärderingsenheten inte används enligt avsedd användning nedan eller om den installeras eller handhas på felaktigt sätt, kan detta leda till att säkerheten för människor och anläggningar försämras.

För montering och användning av produkten måste råden i denna bruksanvisning följas noga och i förekommande fall hänsyn tas till tillämpliga tekniska standarder i samband med användningen.

Vi frånsäger oss allt ansvar, om anvisningar eller standarder inte följs. Detta gäller i synnerhet vid ingrepp och/eller förändringar på produkten.

Utvärderingsenheten får bara monteras, anslutas och tas i drift av behö- rig person.

När systemet har installerats måste en komplett funktionsprovning utföras.

Se till att spänningen är frånslagen innan någon utför arbete på utvärderingsenheten. Koppla i förekommande fall också ur belastningskretsar med relä som har oberoende strömtillförsel.

Följ kraven enligt standard EN 60204-1 vid installationen.

Kontakta tillverkaren om utvärderingsenheten inte fungerar som den ska. Ingrepp i enheten kan få till följd att säkerheten för människor och anläggningar blir avsevärt försämrad. Sådana är inte tillåtna och medför att åtaganden om ansvar och garanti upphör att gälla.

2. Användningsområde

Utvärderingsenheten är ett system med olika tekniska principer för bearbetning av en sensorkedja med upp till 8 säkerhetsgivare.

Utvärderingsenheten försörjer/övervakar de anslutna säkerhetsgivarna och analyserar deras kopplingstillständ. Om alla säkerhetsgivare är helt funktionsdugliga och rätt dämpade, vidarebefordrar utvärderingsenheten säkerhetskodtabellen till AS-gränssnittet (8 x 4 bit datasekvens).

Den säkerhetsinriktade analysen av kodtabellen måste göras med lämplig säkerhetsmonitor (t.ex. AC001S, AC002S, AC003S, AC004S). Det säkerställda tillståndet är när ingen kod överförs (statiskt 0).

Utvärderingsenheten motsvarar kategori 4 enligt EN 954-1 och kravklass 5 enligt DIN V 19250 / DIN V 19251 och DIN V VDE 0801.

Beroende på vilka säkerhetskomponenter som valts kan hela säkerhets-systemet också placeras i en lägre säkerhetskategori!

Anvisningar

• AS-i-profil S-7.B.E
  • maximalt antal analysenheter per master: 30
• AS-i chip enligt AS-gränssnitt version 2.1

3. Krav för projektering

När utvärderingsenheten G1506S används måste nedanstående krav följas:

Maskinvaruberoende krav

Den använda programvarans säkerhetstekniska krav måste stämma överens med kraven som lagts till grund här. Specificerade tekniska data måste följas.

Det måste säkerställas genom administrativa åtgärder i samband med användningen att minst ett funktionstest utförs per år. Funktionstesten kan genomföras genom att bryta och sluta AS-i-spänningen eller genom att bryta och sluta spänningen till utvärderingsenheten (databit DO0,0 = analys PÅ).

Vid fel i utvärderingsenheten som medför övergång till det tillstånd som är defini- erat som säkert måste utvärderingsenheten bytas ut.

Programvaruberoende krav

Följ hela beskrivningen av konfiguration av AS-i-säkerhetsmonitorn!

4. Konformiteter/godkännanden

EN 954-1:1997 Kat. 4 DIN V 19250:1994 AK 5 DIN V VDE 0801:1990 0801/A1:1994 AK5 SAS2339/02 RWTUV Safety Approved

Utvärderingsenheten G1506S har provats och certifierats av TÜV Informationstechnik.

Utvärderingsenheten har utvecklats och provats i en- lighet med följande direktiv och standarder:

• Maskindirektiv 98/37/EEG
  • EMC-direktiv 89/336/EEG
  • Lågspänningsdirektiv 73/23/EEG resp. 93/68
• DIN V VDE 0801 (1990) och ändring A1 (1994) Principer för datorer i säkerhetsrelaterade system
• DIN V 19250 (1994) AK 5, Grundläggande säkerhetskrav för mät-, styr- och reglertekniska skyddsanordningar
• DIN V 19251 (1995) Mät-, styr- och reglertekniska skyddsanordningar, krav och åtgärder för säker funktion
• EN 954-1 (1997) Kategori 4, Maskinsäkerhet - Styrsystem - Säkerhetsrelaterade delar av styrsystem

5. Innehåll

1 utvärderingsenheten G1506S

1 lock för M12-uttag

1 bruksanvisning G1506S, nr 701702.

Vänd dig till något av ifm:s kontor på omslaget, om någon av de nämnda komponenterna inte finns med eller är skadad.

6. Apparatbeskrivning

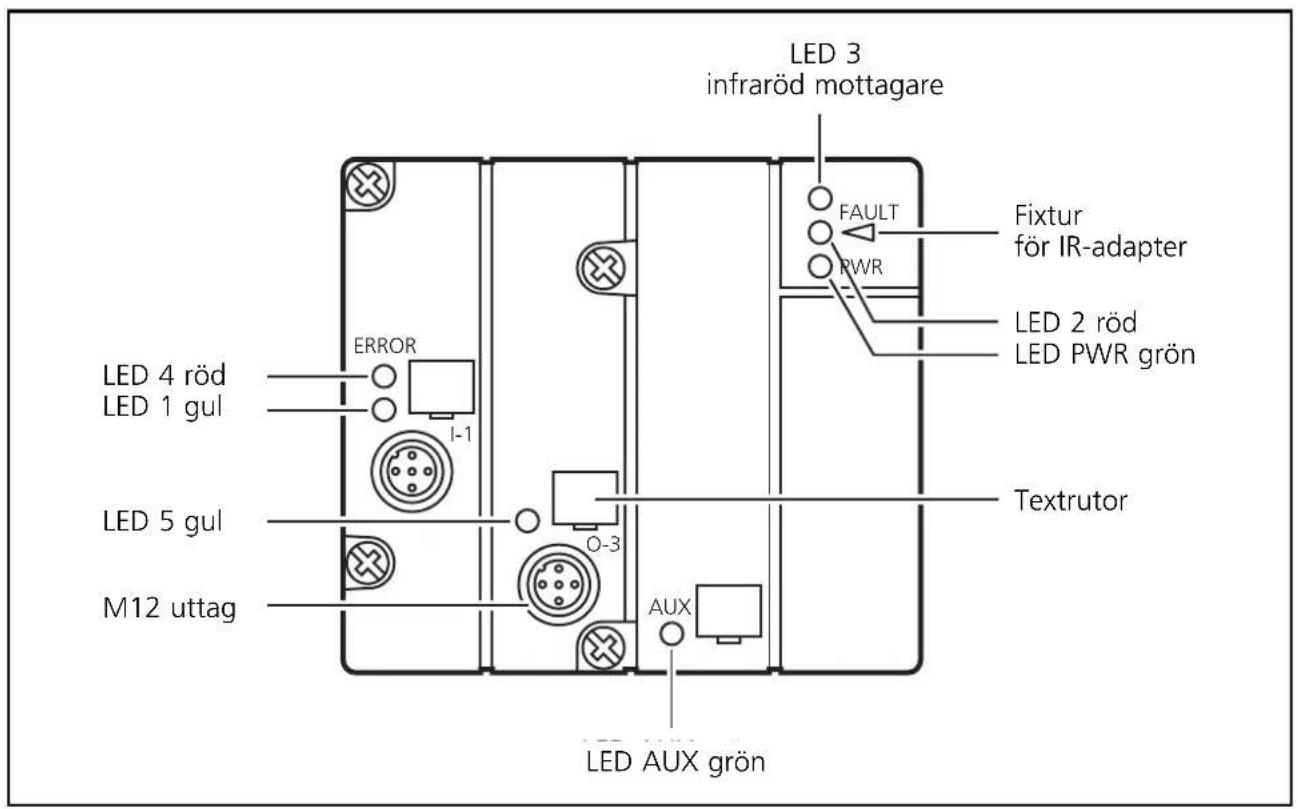

Display- och manöverelement

LED 3 infraröd mottagare FAULT PWR FIXtur för IR-adapter LED 2 röd LED PWR grön ERROR I-1 LED 4 röd LED 1 gul O-3 LED 5 gul M12 uttag AUX Textrutor LED AUX grön

LED Fårg Tillstånd Innebörd
1 gul på Säkerhetsgivare/ kedja aktiv
2 röd på FAULT	Kommunikationsfel AS-iSlav deltar inte i den "normala" data-kommunikationen, t.ex. om slavadress = 0blinkande Periferifel, t.ex. sensorförsörjningöverbelastad eller kortsluten
3 -- Infraröd mottagare
4 röd på Initialiseringsfas till 1:a aktiva givareneller fel i analys (ERROR)
5 gul på Icke säker kopplingsutgång O-3 logiskt på
PWR grön på Strömtillförsel AS-i ok
AUX grön på Extern strömtillförsel ok

7. Drifttagning

Montering

Montera utvärderingsenheten på en AS-i FK- eller FK-E-kopplingsmodul. Kläm fast den på en 35 mm DIN-skena eller fäst den på ett monteringsunderlag.

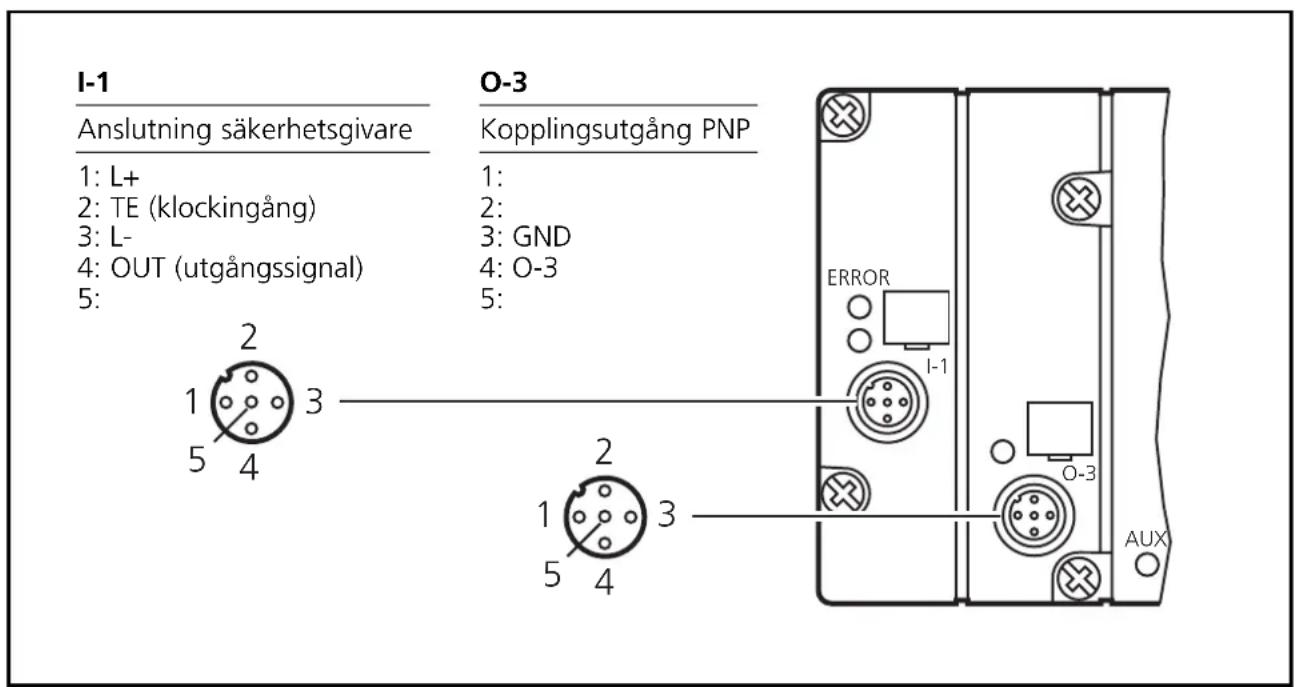

Elanslutning

Strömtillförseln till säkerhetsgivarna sker via AS-i-nätet. Koppla inte samman ingångarna med extern potential.

Utvärderingsenhetens M12 uttag I-1 ska kopplas samman med motsvarande anslutningar på säkerhetsgivaren resp. säkerhetsgivarkedjan (L+, TE, L- och OUT).

I-1 Anslutning säkerhetsgivare 1: L+ 2: TE (klockingång) 3: L- 4: OUT (utgångssignal) 5: 2 1 3 5 4 O-3 Kopplingsutgång PNP 1: 2: 3: GND 4: O-3 5: 2 1 3 5 4 ERROR I-1 O-3 AUX

När kopplingsutgång O-3 utnyttjas måste FK-E-kopplingsmodul användas! Montera det medföljande skyddslocket över det eventuellt ej använda uttaget O-3 för att garantera skyddsklassen.

Parameterinställning

Rätt parameter måste väljas beroende på antal säkerhetsgivarversioner.

Säkerhetsgivare Jämna nummer Ojämna nummer

GI5002 D01=1 D01=0

GM503S D01=1 D01=0

GM504S D01=1 D01=1

GM505S D01=1 D01=1

GI505S D01=1 D01=1

GG505S D01=1 D01=1

Adressering

Vid leveransen är adressen 0. Tilldela en fri adress mellan 1 och 31.

Tillsammans med FK-kopplingsmodul AC5010 (med adresseringsuttag) kan utvärderingsenheten adresseras i monterat och kopplat tillstånd via adresseringskabel E70213.

Adressera bara utvärderingsenheten i spänningslöst tillstånd via adresseringsuttaget.

Tillsammans med FK-kopplingsmodul AC5000 (utan adresseringsuttag) måste utvärderingsenheten först adresseras via adresseringsenhet AC1144 och därefter monteras.

Infraröd adressering

Infraröd adressering med adresseringsenhet AC1144 är också möjlig med utvärderingsenheten.

AS-i kommunikation (gul kabel) måste vara frånkopplad under infraröd adresseringen. Lossa mastern för detta.

När ifm AS-i nätdelar SL används kan kommunikationen brytas via en kontakt i nätdelen.

Ordna strömtillförseln till slavarna via AS-i-nätdelen. Infraröd adresseringen sker via IR-adresseringskabel E70211.

8. Reaktionstider

Utvärderingsenhetens reaktionstid är max. 220 ms vid förfrågan. Inom denna tid överförs säkerhetskod 0000b (= säkert tillstånd) statiskt.

Beräkning av total reaktionstid

När hela systemets reaktionstid beräknas måste dessutom de andra komponenternas reaktionstid summeras (säkerhetsgivare, analysenhet, säkerhetsmonitor och eventuella externa reläer).

Exempel:

För säkerhetsgivare GM503S är reaktionstiden < 20 ms i dämpat tillständ och för säkerhetsmonitor AC001S < 40 ms. Summan av de enskilda reaktionstiderna ger en sammanlagd reaktionstid på < 280 ms.

Dessutom måste kopplingstiderna för externa reläer summeras.

9. Feldiagnos

När utvärderingsenheten är spänningssatt och fortfarande ej aktiverad får man utgå från att det är fel i systemet. I det enklaste fallet befinner sig en ansluten säkerhetsgivare inte i sitt arbetsområdet.

Det är möjligt att lokalisera fel i sensorkablarna och sensorfel med hjälp av visningen av de anslutna induktiva säkerhetsgivarnas utsignal (LED 1 gul, se figur si-da 56).

De anslutna säkerhetsgivarna kan kopplas i pseudo-serie. Alltså klocksignalen eller utgångssignalen går genom första till den sista inkopplade säkerhetsgivaren.

Om ett eller flera fel uppträder någonstans i kedjan, avbryts utgångssignalen från och med den första identifierade felkällan. LED 1 gul lämnar information om huruvida alla anslutna säkerhetsgivare har gett utgångssignal.

Interna fel

Om utvärderingsenheten identifierar ett fel, görs koppling till säkert tillstånd (LED 4 röd, se figur sida 56).

Genom funktionstest av utvärderingsenheten kan man kontrollera om maskinvarufel föreligger eller om övergången till säkert tillstånd orsakats av externa störningar.

För detta måste utvärderingsenheten slås av och på i minst 50 ms (databit DO0,1 = analys AV, se även sida 61).

Strömtillförsel

Om LED grön PWR inte börjar lysa trots att spänning anbringats, måste spänningstillförseln kontrolleras.

Överbelastning och kortslutning på ingången signaleras till AS-i master (version 2.1) med flaggan "Periphery Fault" i statusregistret.

10. Underhåll/livslängd

Analysenheten är underhållsfri. Maximal användningstid 10 år.

11. Tekniska data

G1506S

AS-i interface för FK-/FK-E underdelar

Kontakt M12 x 1 (hona)

AS-i Version 2.1

IR-adressering är möjligt

SK4 enligt EN954-1

För anslutning av 1 säkerhetsgivarkedja med upp till 8 säkerhetsgivare

Elektriskt utförande M12 1DI 1D∅ T IP67

	1 säker ingång / 1 icke säker utgång
Anslutningsspänning 26,5...31,6 V	DC *)
Strömförbrukning < 250 mA
Villkor för utgångssignal Insignalen	från säkerhetsgivarenär fördröjd med 0.18..16 ms
Beredskapstidsfördröjning 5 s (Power On), 1 s (normal drift) för utgång,utan beredskapstidsfördröjningför de anslutna säkerhetsgivarna
Reaktionstid (se även sida 58) < 220 ms
Driftart kontinuerlig drift
Ingång säkerhetsgivare
Sensorförsörjning via AS-i-försörjning
Spänningsområde 19,2...30 V DC via flatkabel
Kortslutningsskydd pulserande
Polaritets- /överlastskydd - / •
Kopplingsutgång
Galvaniskt frånkopplad /kortslutningsskyddad • / •
Belastningsström 500 mA, PNP kopplat
Extern spänningsförsörjning enligt EN 50106 (PELV) via FC-E-kopplingsmodul
Spänningsområde	24 V DC (15...30 V DC) via flatkabel

$$ \bullet = j a $$

Funktionsdisplayer
Drift LED grön; AS-i/extern spänningsförsörjning
Fel LED röd; AS-i kommunikations- eller periferifel,initialiseringsfas eller fel i analys
Funktion LED gul; kopplingssignal säkerhetsgivare resp. -kedjatillständ icke säker utgång
Karakteristiska värden
Säkerhetsklassificering kategori 4 enligt EN 954-1
AS-i profil S-7.B.E
Konfiguration PÅ/AV 7 [Hex]
ID-kod B.E [Hex]
AS-i certifikat 61801
EMC EN 50295
Omgivningstemperatur -25...+55 °C
Relativ fuktighet < 95%
Höjd över havet max. 2 000 m
kapslingsklass IP 67
Material i kåpa PBTP (Pocan)
Mättangivelse 80 x 90 x 46,5 mm (h x b x d)
Anslutning	kontaktstiftpå FK-resp. FK-E-kopplingsmodul
Data bitsD0...D3 (bidirektionellt)	DI0...DI3: överföring av säkerhetskodtabell(0000 = säkert tillstånd)
	DO0: Av/Påkoppling av analys(0 = analys På)
	DO1: Parameterinställning beroende på typ ochav antal anslutna säkerhetsgivare(se sida 57)
	DO2: logiskt tillstånd för icke säkerkopplingsutgång O-3(0 = O-3 AV)
Kontaktanslutning	I-1	O-3
	Anslutning säkerhetsgivare	Kopplingsutgång PNP
	1: L+	1:
	2: TE (klockingång)	2:
	3: L-	3: GND
	4: OUT (utgångssignal)	4: O-3
	5:	5:
Anmärkning	*) Produkten (Tryckvakt/givare) skall kopplas via en givare samtströmbegränsning i likhet med UL508.

Zertifikat
