MANUALE UTENTE Viaggio 23 Surefix PEG PEREGO

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 15 a 36 kg (da 3 a 12 anni circa).

• Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti.

• Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali”.

• Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione.

• Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ECE R°16 o normative equivalenti.

• Non é consentito usare la cintura a due punti o addominale. Seggiolino auto, Viaggio 2/3 Surefix categoria “Semi Universale”, con Cinture + Surefix

• Omologato secondo la normativa15

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 15 a 36 kg (da 3 a 12 anni circa).

• Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti.

• Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali”.

• Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione.

• Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ECE R°16 o normative equivalenti.

• Non é consentito usare la cintura a due punti o addominale. Seggiolino auto, Viaggio 2/3 Surefix categoria “Semi Universale”, con Cinture + Surefix

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 15 a 36 kg (da 3 a 12 anni circa).

• L'aggancio con i connettori surefix garantisce una maggior stabilità e sicurezza in auto, ma non sostituisce la funzione delle cinture del veicolo.

• Non é consentito usare la cintura a due punti o addominale. AVVERTENZA

• Leggere attentamente le istruzioni prima dell’uso e conservarle nell’apposita sede per riutilizzarle in futuro. La mancata scrupolosa osservanza delle istruzioni di installazione del seggiolino-auto, comporterebbe dei rischi al vostro bambino.

• Le operazioni di montaggio e di installazione di Viaggio 2/3 Surefix devono essere effettuate da adulti. L'operazione di montaggio e installazione, si effettua senza il bambino nel seggiolino auto.

• Durante i viaggi in auto non tenere mai in braccio il bambino e non sistemarlo mai al di fuori del seggiolino. In caso di frenata improvvisa, anche a bassa andatura, il bambino verrebbe facilmente catapultato in avanti.

• Evitare di introdurre le dita nei meccanismi.

• In auto prestare particolare attenzione a bagagli o altri oggetti che possono causare lesioni al bambino nel seggiolino-auto in caso di incidente.

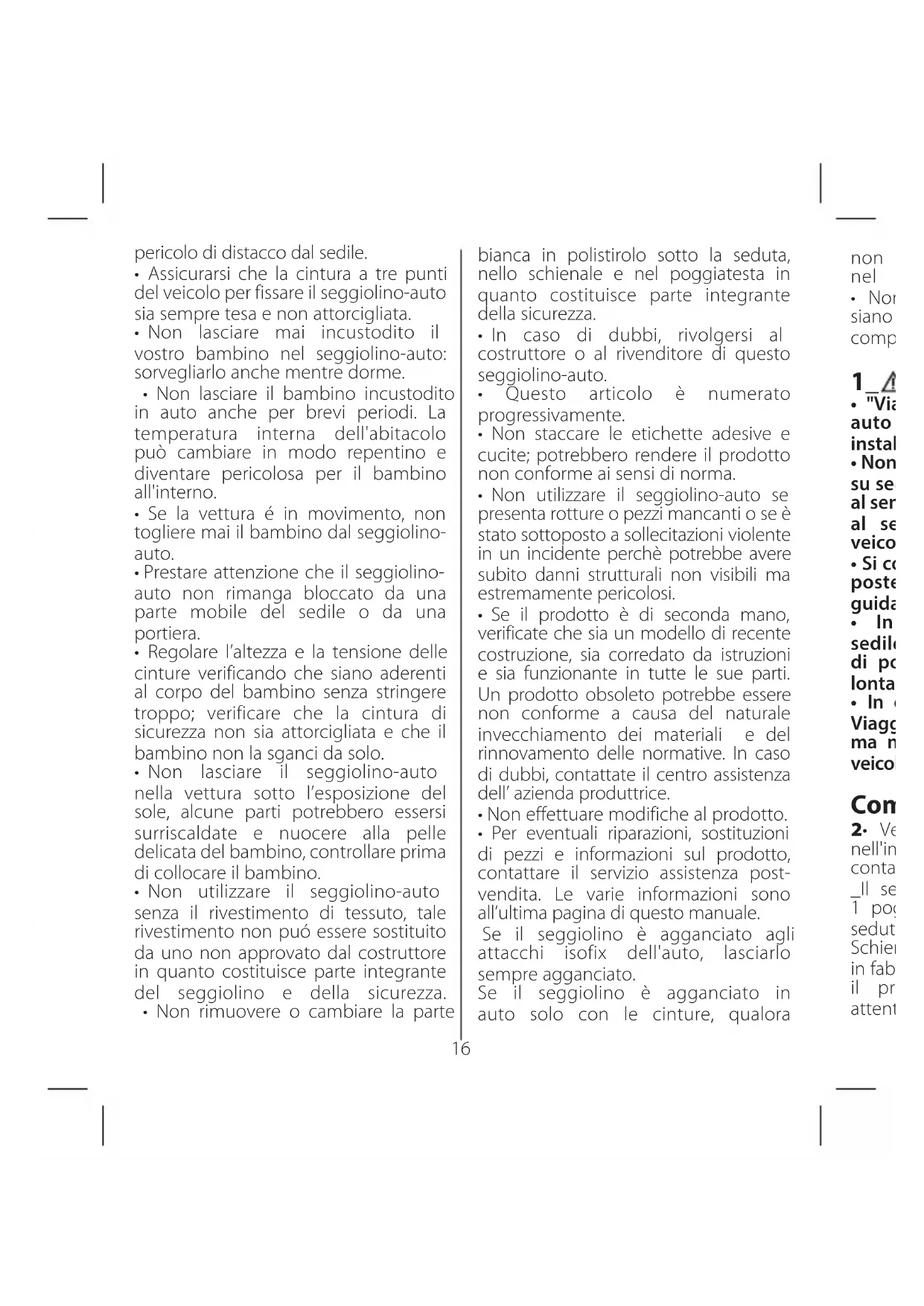

• Non utilizzare metodologie di installazione diverse da quelle indicate,16 pericolo di distacco dal sedile.

• Assicurarsi che la cintura a tre punti del veicolo per fissare il seggiolino-auto sia sempre tesa e non attorcigliata.

• Non lasciare mai incustodito il vostro bambino nel seggiolino-auto: sorvegliarlo anche mentre dorme.

• Non lasciare il bambino incustodito in auto anche per brevi periodi. La temperatura interna dell'abitacolo può cambiare in modo repentino e diventare pericolosa per il bambino all'interno.

• Se la vettura é in movimento, non togliere mai il bambino dal seggiolino- auto.

• Prestare attenzione che il seggiolino- auto non rimanga bloccato da una parte mobile del sedile o da una portiera.

• Regolare l’altezza e la tensione delle cinture verificando che siano aderenti al corpo del bambino senza stringere troppo; verificare che la cintura di sicurezza non sia attorcigliata e che il bambino non la sganci da solo.

• Non lasciare il seggiolino-auto nella vettura sotto l’esposizione del sole, alcune parti potrebbero essersi surriscaldate e nuocere alla pelle delicata del bambino, controllare prima di collocare il bambino.

• Non utilizzare il seggiolino-auto senza il rivestimento di tessuto, tale rivestimento non puó essere sostituito da uno non approvato dal costruttore in quanto costituisce parte integrante del seggiolino e della sicurezza.

• Non rimuovere o cambiare la parte bianca in polistirolo sotto la seduta, nello schienale e nel poggiatesta in quanto costituisce parte integrante della sicurezza.

• In caso di dubbi, rivolgersi al costruttore o al rivenditore di questo seggiolino-auto.

• Questo articolo è numerato progressivamente.

• Non staccare le etichette adesive e cucite; potrebbero rendere il prodotto non conforme ai sensi di norma.

• Non utilizzare il seggiolino-auto se presenta rotture o pezzi mancanti o se è stato sottoposto a sollecitazioni violente in un incidente perchè potrebbe avere subito danni strutturali non visibili ma estremamente pericolosi.

• Se il prodotto è di seconda mano, verificate che sia un modello di recente costruzione, sia corredato da istruzioni e sia funzionante in tutte le sue parti. Un prodotto obsoleto potrebbe essere non conforme a causa del naturale invecchiamento dei materiali e del rinnovamento delle normative. In caso di dubbi, contattate il centro assistenza dell’ azienda produttrice.

• Non effettuare modifiche al prodotto.

• Per eventuali riparazioni, sostituzioni di pezzi e informazioni sul prodotto, contattare il servizio assistenza post- vendita. Le varie informazioni sono all’ultima pagina di questo manuale. Se il seggiolino è agganciato agli attacchi isofix dell'auto, lasciarlo sempre agganciato. Se il seggiolino è agganciato in auto solo con le cinture, qualora non fosse in uso, posizionarlo nel bagagliaio o rimuoverlo.

• Non utilizzare accessori che non siano approvati dal costruttore o dalle competenti autorità. 1_ IMPORTANTE

• "Viaggio 2/3 Surefix": seggiolino auto gruppo 2/3, deve essere installato in senso di marcia.

• Non installare “Viaggio 2/3 Surefix” su sedili rivolti in direzione opposta al senso di marcia o trasversalmente al senso comune di marcia del veicolo.

• Si consiglia sempre l'uso del sedile posteriore sul lato opposto al guidatore.

• In caso di installazione su sedile anteriore, si raccomanda di posizionare il seggiolino il più lontano possibile dal cruscotto.

• In caso di difficoltà nel montare Viaggio 2/3 Surefix in auto, sollevare ma non togliere il poggiatesta del veicolo. Componenti dell' articolo 2• Verificare il contenuto presente nell'imballo e in caso di reclamo prego contattare il Servizio Assistenza. _ Il seggiolino auto è composto da: 1 poggiatesta (a), 1 schienale (b), 1 seduta (c). Schienale e poggiatesta sono montati in fabbrica. Per montare correttamente il prodotto si prega di seguire attentamente le istruzioni.17 bianca in polistirolo sotto la seduta, nello schienale e nel poggiatesta in quanto costituisce parte integrante della sicurezza.

• In caso di dubbi, rivolgersi al costruttore o al rivenditore di questo seggiolino-auto.

• Questo articolo è numerato progressivamente.

• Non staccare le etichette adesive e cucite; potrebbero rendere il prodotto non conforme ai sensi di norma.

• Non utilizzare il seggiolino-auto se presenta rotture o pezzi mancanti o se è stato sottoposto a sollecitazioni violente in un incidente perchè potrebbe avere subito danni strutturali non visibili ma estremamente pericolosi.

• Se il prodotto è di seconda mano, verificate che sia un modello di recente costruzione, sia corredato da istruzioni e sia funzionante in tutte le sue parti. Un prodotto obsoleto potrebbe essere non conforme a causa del naturale invecchiamento dei materiali e del rinnovamento delle normative. In caso di dubbi, contattate il centro assistenza dell’ azienda produttrice.

• Non effettuare modifiche al prodotto.

• Per eventuali riparazioni, sostituzioni di pezzi e informazioni sul prodotto, contattare il servizio assistenza post- vendita. Le varie informazioni sono all’ultima pagina di questo manuale. Se il seggiolino è agganciato agli attacchi isofix dell'auto, lasciarlo sempre agganciato. Se il seggiolino è agganciato in auto solo con le cinture, qualora non fosse in uso, posizionarlo nel bagagliaio o rimuoverlo.

• Non utilizzare accessori che non siano approvati dal costruttore o dalle competenti autorità. 1_ IMPORTANTE

• "Viaggio 2/3 Surefix": seggiolino auto gruppo 2/3, deve essere installato in senso di marcia.

• Non installare “Viaggio 2/3 Surefix” su sedili rivolti in direzione opposta al senso di marcia o trasversalmente al senso comune di marcia del veicolo.

• Si consiglia sempre l'uso del sedile posteriore sul lato opposto al guidatore.

• In caso di installazione su sedile anteriore, si raccomanda di posizionare il seggiolino il più lontano possibile dal cruscotto.

• In caso di difficoltà nel montare Viaggio 2/3 Surefix in auto, sollevare ma non togliere il poggiatesta del veicolo. Componenti dell' articolo 2• Verificare il contenuto presente nell'imballo e in caso di reclamo prego contattare il Servizio Assistenza. _ Il seggiolino auto è composto da: 1 poggiatesta (a), 1 schienale (b), 1 seduta (c). Schienale e poggiatesta sono montati in fabbrica. Per montare correttamente il prodotto si prega di seguire attentamente le istruzioni. Assemblaggio del prodotto prima dell'uso 3• Ruotare i ganci rossi in posizione aperta e agganciare lo schienale dietro il sedile come mostrato in figura. 4• Mantenere il prodotto piatto, chiudere i ganci rossi fino al clic. 5• Sollevare lo schienale del seggiolino fino a sentire un forte scatto (fig_a). Lo schienale è libero di muoversi tra i due fermi, come indicato in figura b. Ad operazione completata il prodotto sta eretto da solo. Caratteristiche di prodotto 6• Il poggiatesta è regolabile in 6 posizioni. Sollevare la maniglia posta sul retro dello schienale e posizionarlo all'altezza desiderata. IMPORTANTE: Per seguire la crescita del bambino è necessario regolare l'altezza del poggiatesta in rapporto alla sua altezza. IMPORTANTE Ad operazione eseguita provare a muovere il poggiatesta per verificare che sia correttamente agganciato. 7• Viaggio 2/3 Surefix è dotato di due portabibite estraibili laterali. 8• Viaggio 2/3 Surefix è dotato di un sistema di reclinazione per garantire maggiore comfort. Per reclinarlo tirare la maniglia posta davanti e contemporaneamente sollevare il prodotto. 9• Quando il bambino si addormenta reclinare il sedile dell'auto, se possibile, e accompagnare lo schienale del seggiolino auto all' inclinazione del sedile.18 Lo schienale del Viaggio 2/3 Surefix seguirà l'inclinazione del sedile dell'auto garantendo così maggior comfort al bambino. Aggancio in auto con cinture di sicurezza + Surefix Per chi possiede una vettura con attacchi Isofix E' possibile utilizzare questo tipo di aggancio solo se la vostra vettuta è dotata di ganci isofix. Per maggiori informazioni sulla presenza e posizione dei ganci, consultare il manuale d'uso della vettura. L'aggancio con i connettori surefix garantisce una maggior stabilità e sicurezza in auto, ma non sostituisce la funzione delle cinture del veicolo. 10• Per allungare i connettori surefix, premere il pulsante posto davanti all'interno della sacca, come in figura, ed allungarli manualmente. 11• Agganciare i connettori surefix del seggiolino ai ganci Isofix del sedile dell'auto, fino al "click" . Tendere la cinghia e contemporaneamente, spingere il seggiolino contro lo schienale del sedile. IMPORTANTE: ad operazione completata muovere il seggiolino per verificare l'effettivo aggancio agli attacchi Isofix . 12• Per sganciare i connettori surefix del seggiolino dai ganci isofix del sedile, premere sul seggiolino il pulsante posto davanti all'interno della sacca per allentare le cinghie dei connettori e poi sganciarli manualmente premendo sulla levetta di sicurezza posta sui ganci, come in figura. Aggancio in auto con cinture di sicurezza Per chi NON possiede una vettura con attacchi Isofix 13• Posizionare il seggiolino Viaggio 2/3 Surefix sul sedile dell'auto nel senso di marcia del veicolo, come in figura e accomodare il bambino. Come assicurare il bambino su Viaggio 2/3 Surefix 14• Far passare la cintura di sicurezza dell'auto, come in figura. 15• Agganciare la cintura di sicurezza dell'auto al sedile, fino al click. Posizionare i due rami della cintura come in figura. 16• Per completare l'aggancio in auto, far passare la cintura diagonale nel passaggio superiore posto sopra la spalla del bambino. IMPORTANTE: se la cintura rimane lenta tenderla.Fare attenzione che rimanga sempre tesa e non attorcigliata. 17• La giusta posizione delle cinture è quella in cui le spalle del bambino sono sotto al punto di passaggio delle cinture, come in figura. IMPORTANTE: le cinture non devono essere né troppo alte, ne troppo basse rispetto alle spalle del bambino. Come sfoderare la sacca Per rimuovere il rivestimento del seggiolino auto Viaggio 2/3 Surefix i tre elementi: poggiatesta, schienale, seduta NON vanno sganciati tra di loro ma rimangono uniti. SFODERARE SEDUTA: 18• sganciare i gancini della sacca dalla seduta, nei punti e nella sequenza indicata. Sfilare la cinghia centrale. 19• sfilare dalla sacca i listelli rigidi, come in figura. SFODERARE SCHIENALE: 20• Rimuovere il coperchio posteriore tirando verso l'esterno, come in figura; 21• sganciare tutti gli elastici presenti; 22• sfilare la sacca. SFODERARE POGGIATESTA: 23• Sul retro del poggiatesta rimuovere il coperchio tirando verso l'esterno e sganciare i due elastici, come in figura; 24• sfilare la sacca. Manutenzione dell'imbottitura Spazzolare le parti in tessuto per allontanare la polvere;

• Per il lavaggio attenersi all'etichetta cucita sulla sacca del prodotto.

• non candeggiare al cloro;

• non smacchiare con solventi;19 posto davanti all'interno della sacca per allentare le cinghie dei connettori e poi sganciarli manualmente premendo sulla levetta di sicurezza posta sui ganci, come in figura. Aggancio in auto con cinture di sicurezza Per chi NON possiede una vettura con attacchi Isofix 13• Posizionare il seggiolino Viaggio 2/3 Surefix sul sedile dell'auto nel senso di marcia del veicolo, come in figura e accomodare il bambino. Come assicurare il bambino su Viaggio 2/3 Surefix 14• Far passare la cintura di sicurezza dell'auto, come in figura. 15• Agganciare la cintura di sicurezza dell'auto al sedile, fino al click. Posizionare i due rami della cintura come in figura. 16• Per completare l'aggancio in auto, far passare la cintura diagonale nel passaggio superiore posto sopra la spalla del bambino. IMPORTANTE: se la cintura rimane lenta tenderla.Fare attenzione che rimanga sempre tesa e non attorcigliata. 17• La giusta posizione delle cinture è quella in cui le spalle del bambino sono sotto al punto di passaggio delle cinture, come in figura. IMPORTANTE: le cinture non devono essere né troppo alte, ne troppo basse rispetto alle spalle del bambino. Come sfoderare la sacca Per rimuovere il rivestimento del seggiolino auto Viaggio 2/3 Surefix i tre elementi: poggiatesta, schienale, seduta NON vanno sganciati tra di loro ma rimangono uniti. SFODERARE SEDUTA: 18• sganciare i gancini della sacca dalla seduta, nei punti e nella sequenza indicata. Sfilare la cinghia centrale. 19• sfilare dalla sacca i listelli rigidi, come in figura. SFODERARE SCHIENALE: 20• Rimuovere il coperchio posteriore tirando verso l'esterno, come in figura; 21• sganciare tutti gli elastici presenti; 22• sfilare la sacca. SFODERARE POGGIATESTA: 23• Sul retro del poggiatesta rimuovere il coperchio tirando verso l'esterno e sganciare i due elastici, come in figura; 24• sfilare la sacca. Manutenzione dell'imbottitura Spazzolare le parti in tessuto per allontanare la polvere;

• Per il lavaggio attenersi all'etichetta cucita sulla sacca del prodotto.

• non candeggiare al cloro;

• non smacchiare con solventi;

• non asciugare a mezzo di asciugabiancheria a tamburo rotativo. Come rivestire il seggiolino-auto RIFODERARE LA SEDUTA:

• Inserire i listelli rigidi nel tessuto della seduta facendo emergere i ganci;

• agganciare i gancini alla seduta, prima i tre più esterni, infilare poi la cinghia centrale nell'asola e infine agganciare i due ganci più interni.

• Agganciare i bottoni automatici laterali. Procedere in senso contrario a quanto indicato nelle figure da 18 a 24. Accessori 25• Travel Bag Car Seat: pratica sacca di trasporto, il seggiolino rimane protetto e pulito. Numeri di serie 26• Viaggio 2/3 Surefìx riporta sotto la sacca della seduta informazioni relative a: nome del prodotto, data di produzione e numerazione seriale dello stesso. 27• Viaggio 2/3 Surefìx riporta dietro lo schienale in basso l' etichetta di omologazione. Pulizia del prodotto

• Il vostro prodotto necessita un minimo di manutenzione. Le operazioni di pulizia e manutenzione devono essere effettuate solo da adulti.

• Si raccomanda di tenere pulite tutte le parti in movimento. Come rivestire la sacca RIFODERARE SEDUTA:

• Inserire i listelli rigidi nel tessuto della seduta facendo emergere i ganci;

• agganciare i gancini alla seduta, prima i tre più esterni, infilare poi la cinghia centrale nell'asola e infine agganciare i due ganci più interni.

• Agganciare i bottoni automatici laterali. RIFODERARE SCHIENALE: 25• calzare la sacca, facendo passare la parte inferiore del tessuto dietro lo schienale, come in figura; 26• agganciare tutti gli elastici; 27• agganciare il coperchio prima nella parte inferiore e poi nella parte superiore. RIFODERARE POGGIATESTA:

• calzare la sacca facendo attenzione alla parte bianca in polistirolo.;

• agganciare tutti gli elastici; 28• agganciare il coperchio come mostrato in figura (prima nella parte inferiore e poi nella parte superiore).20

• Periodicamente pulire le parti in plastica con un panno umido, non usare solventi o altri prodotti simili.

• Spazzolare le parti in tessuto per allontanare la polvere.

• Non pulire il dispositivo di assorbimento d’urto in polistirolo con solventi o altri prodotti simili.

• Proteggere il prodotto da agenti atmosferici, acqua, pioggia o neve; l’esposizione continua e prolungata al sole potrebbe causare cambiamenti di colore in molti materiali.

• Conservare il prodotto in un posto asciutto. Come leggere l'etichetta di omologazione

• In questo paragrafo vi spieghiamo come leggere l’etichetta di omologazione (etichetta arancione).

• L’etichetta è doppia perchè questo seggiolino-auto è omologato per essere fissato in auto in due modi:

• Sistema di aggancio SUREFIX (la scritta SEMI-UNIVERSAL indica la compatibilità del seggiolino-auto con veicoli equipaggiati con sistema ISOFIX).

• Sistema di aggancio con cintura a tre punti statica o con avvolgitore (la scritta UNIVERSAL indica la compatibilità del seggiolino-auto su veicoli dotati di questo tipo di cintura).

• In alto all’etichetta c’è il marchio dell’azienda produttrice e il nome del prodotto.

• La lettera E in un cerchio: indica il marchio di omologazione Europea e il numero definisce il paese che ha rilasciato l’omologazione (1: Germania, 2: Francia, 3: Italia, 4: Paesi Bassi, 11: Gran Bretagna e 24: Irlanda).

• Numero di omologazione: se inizia con 04 vuol dire che è il quarto emendamento (quello attualmente in vigore) del regolamento R44.

• Normativa di riferimento: UN/ECE R44/04.

• Numero progressivo di produzione: personalizza ogni seggiolino, dal rilascio dell’omologazione ognuno è contraddistinto dal proprio numero. PEG-PÉREGO S.p.A. Peg-Pérego SpA è un azienda con sistema di gestione qualità certificato da TÜV Italia Srl, in accordo alla norma ISO 9001. Peg Pérego potrà apportare in qualunque momento modifiche ai modelli descritti in questa pubblicazione, per ragioni di natura tecnica o commerciale. Come rivestire il seggiolino-auto Procedere in senso contrario a quanto indicato nelle figure da 26 a 35. Servizio assistenza Peg-Pérego Se fortuitamente parti del modello vengono perse o danneggiate, usare solo pezzi di ricambio originali Peg Pérego. Per eventuali riparazioni, sostituzioni, informazioni sui prodotti, vendita di ricambi originali e accessori, contatta il Servizio Assistenza Peg Pérego indicando, qualora fosse presente, il numero seriale del prodotto. tel. 0039/039/60.88.213 numero verde: 800/147.414 (contattabile da rete fissa) e-mail assistenza@pegperego.it sito internet www.pegperego.com Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG PEREGO S.p.A. e sono tutelati dalle leggi vigenti.21

• La lettera E in un cerchio: indica il marchio di omologazione Europea e il numero definisce il paese che ha rilasciato l’omologazione (1: Germania, 2: Francia, 3: Italia, 4: Paesi Bassi, 11: Gran Bretagna e 24: Irlanda).

• Numero di omologazione: se inizia con 04 vuol dire che è il quarto emendamento (quello attualmente in vigore) del regolamento R44.

• Normativa di riferimento: UN/ECE R44/04.

• Numero progressivo di produzione: personalizza ogni seggiolino, dal rilascio dell’omologazione ognuno è contraddistinto dal proprio numero. PEG-PÉREGO S.p.A. Peg-Pérego SpA è un azienda con sistema di gestione qualità certificato da TÜV Italia Srl, in accordo alla norma ISO 9001. Peg Pérego potrà apportare in qualunque momento modifiche ai modelli descritti in questa pubblicazione, per ragioni di natura tecnica o commerciale. Servizio assistenza Peg-Pérego Se fortuitamente parti del modello vengono perse o danneggiate, usare solo pezzi di ricambio originali Peg Pérego. Per eventuali riparazioni, sostituzioni, informazioni sui prodotti, vendita di ricambi originali e accessori, contatta il Servizio Assistenza Peg Pérego indicando, qualora fosse presente, il numero seriale del prodotto. tel. 0039/039/60.88.213 numero verde: 800/147.414 (contattabile da rete fissa) e-mail assistenza@pegperego.it sito internet www.pegperego.com Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG PEREGO S.p.A. e sono tutelati dalle leggi vigenti. Thank you for choosing a Peg-Pérego product. Car seat, Viaggio 2/3 Surefix, “Universal” model with belts

• L'aggancio con i connettori surefix garantisce una maggior stabilità e sicurezza in auto, ma non sostituisce la funzione delle cinture del veicolo.

PEG PEREGO S.p.A. VIA DE GASPERI 50 20862 ARCORE MB ITALIA tel. 0039•039•60881 Servizio Post Vendita/After Sale: tel. 0039•039•6088213 fax: 0039•039•3309992 www.pegperego.com FI001801I145 Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG PEREGO S.p.A. e sono tutelati dalle leggi vigenti. All of the intellectual property rights for the contents of this instruction manual belong to PEG PEREGO S.p.A. and are protected by the laws in force. 800-147414
