MANUALE UTENTE SDMX73 SONY

Identificazione delle parti e dei comandi 5

Installazione 7

Punto 1: Collegamento dei cavi del segnale video .....7

Punto 2: Collegamento del cavo audio ..... 8

Punto 3: Collegamento del cavo di alimentazione .....8

Punto 4: Raggruppamento di cavi e fili .....9

Punto 5: Accensione del monitor e del computer ..... 9

Punto 6: Regolazione dell'altezza e dell'inclinazione .....10

Sezione del segnale di ingresso (tasto INPUT) ..... 11

Personalizzazione del monitor .....12

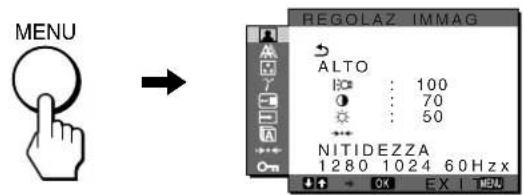

Modalità di spostamento all'interno del menu ..... 12

Menu REGOLAZ IMMAG 13

A. Menu SCHERMO (solo segnale RGB analogico) ..... 14

Menu COLORE 15

γ. Menu GAMMA 16

Menu POSIZIONE MENU 16

→. Menu RILEV INGRESSO SÌ/NO 16

A. Menu LANGUAGE....17

→← . Menu RIPRISTINO 17

Menu BLOCCO MENU 17

Funzioni 18

Controllo del volume 18

Funzione di risparmio energetico 18

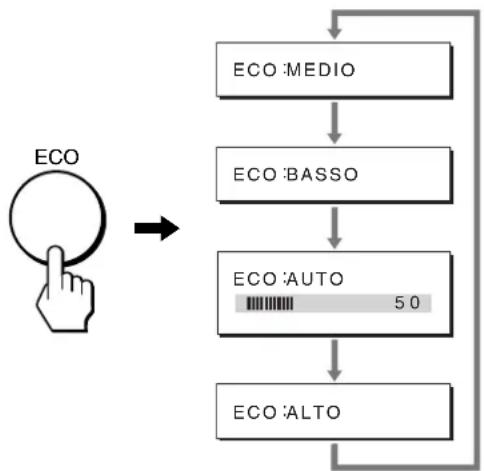

Riduzione del consumo energetico (modo ECO) ..... 19

Funzione di regolazione automatica della luminosità

(sensore di luce) 19

Funzione di regolazione automatica della qualità dell'immagine

(solo segnale RGB analogico) 19

Guida alla soluzione dei problemi .....20

Messaggi a schermo 20

Sintomi e soluzioni dei problemi 21

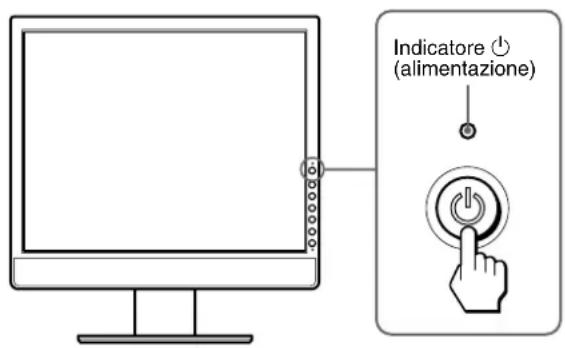

Funzione di autodiagnostica 23

Caratteristiche tecniche .....24

Avvertimento sui collegamenti dell'alimentazione

- Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC.

Per gli utenti nel Regno Unito

Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito.

Esempio di tipi di spine

da 100 a 120 V CA

da 200 a 240 V CA

solo 240 V CA

L'apparecchio deve essere installato vicino ad una presa facilmente accessibile.

Installazione

Non installare né lasciare il monitor:

• in luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d'aria calda o alla luce solare diretta. L'esposizione del monitor a temperature elevate, come in prossimità di condotti d'aria calda o all'interno di un'auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento.
• in luoghi soggetti a scosse o vibrazioni meccaniche.
• in prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi ad uso domestico.
• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il monitor viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD, onde evitare che perda uniformità o che si verifichino problemi di funzionamento.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un'immagine residua. Ciò non indica un problema di funzionamento; lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un'immagine residua che sparirà in poco tempo.
• Durante il funzionamento, il pannello LCD si scalda. Ciò non indica un problema di funzionamento.

Informazioni sui diffusori incorporati

Assicurarsi di tenere le apparecchiature di registrazione magnetiche, i nastri e i dischetti floppy lontano dalle aperture dei diffusori, in quanto i diffusori generano un campo magnetico che potrebbe danneggiare i dati memorizzati su dischi e nastri magnetici.

Nota sullo schermo LCD (display a cristalli liquidi)

Nonostante lo schermo LCD sia stato costruito seguendo una tecnologia ad alta precisione, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) oppure strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento.

(Punti effettivi: oltre 99,99%.)

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete.
• Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, toccare o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite onde evitare di graffiare il cinescopio a colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile.

Trasporto

- Scollegare tutti i cavi dal monitor e, dopo avere fissato il display LCD nel punto più alto, afferrarlo saldamente da entrambi i lati facendo attenzione a non graffiare lo schermo durante il trasporto. Se il monitor cade, si potrebbero causare ferite alle persone o danni al monitor stesso.

- Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Smaltimento del monitor

• Non smaltire il monitor insieme ai normali rifiuti domestici.
• Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve quindi essere effettuato in conformità alle norme sanitarie locali.

Identificazione delle parti e dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

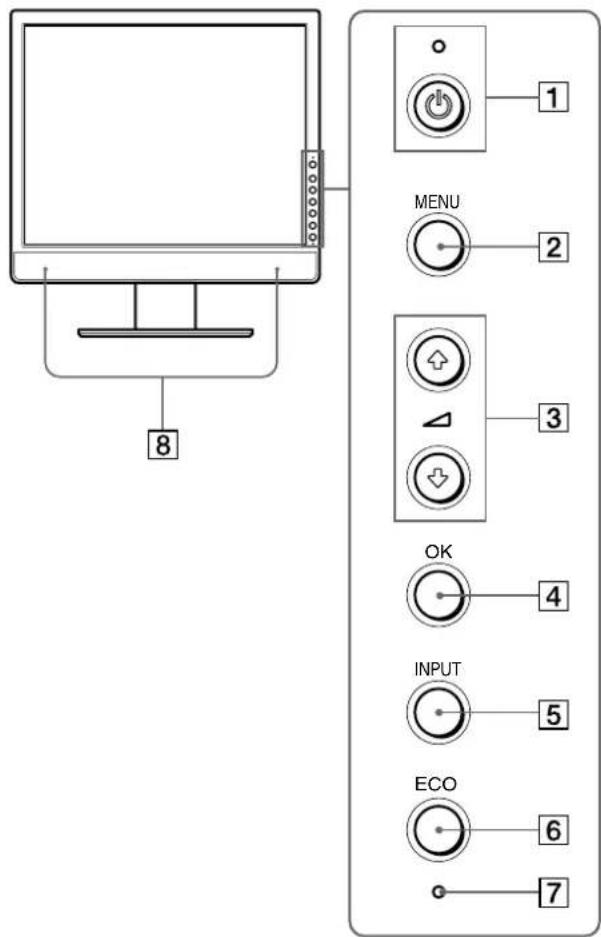

Parte anteriore del display LCD

8 MENU 2 3 OK 4 INPUT 5 ECO 6 7

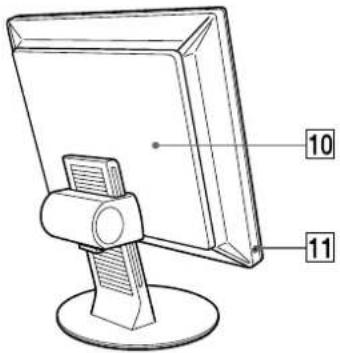

Vista laterale del display LCD

Parte posteriore del supporto del display

1 Interruttore ⏻ (alimentazione) e indicatore ⏻ (alimentazione) (pagine 9, 18, 23)
Utilizzare questo interruttore per accendere il monitor quando l'indicatore ⏻ (alimentazione) si illumina in rosso. Per spegnere il monitor, premere nuovamente l'interruttore. Se l'indicatore ⏻ (alimentazione) non si illumina, premere l'interruttore MAIN POWER (9).

2 Tasto MENU (pagina 12)

Questo tasto consente di attivare e disattivare la schermata del menu.

3 Tasti ↓/↑ e ↳ (volume) (pagine 12, 18)

Utilizzare questi tasti per selezionare le voci di menu ed effettuare le regolazioni, oltre che per visualizzare il menu "Volume" per il controllo del volume.

4 Tasto OK (pagina 12)

Utilizzare questo tasto per attivare la voce di menu e le regolazioni selezionate mediante i tasti ↓/↑ (3).

5 Tasto INPUT (pagina 11)

Utilizzare questo tasto per selezionare il segnale di ingresso video tra INPUT1, INPUT2 e INPUT3 (SDM-X73/X93) quando due computer sono collegati al monitor.

6 Tasto ECO (pagina 19)

Utilizzare questo tasto per ridurre il consumo energetico.

7 Sensore di luce (pagina 19)

Questo sensore misura il livello di illuminazione dell'area circostante. Assicurarsi di non coprire il sensore con carta o altro.

8 Diffusori stereo (pagina 18)

Tramite questa uscita vengono emessi i segnali audio, come il suono.

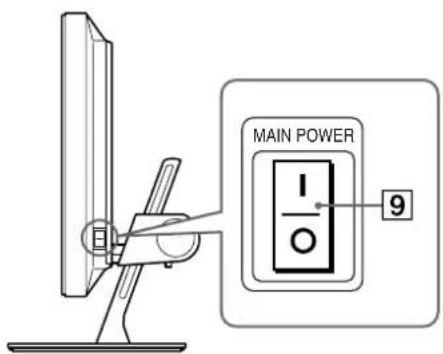

9 Interruttore MAIN POWER (pagina 9)

Utilizzare questo interruttore per attivare o disattivare l'alimentazione principale del monitor.

10 Coperchio posteriore (pagina 7)

Rimuovere questo coperchio quando vengono collegati cavi o fili.

11 Presa per le cuffie (pagina 18)

Tramite questa presa vengono trasmessi i segnali audio alle cuffie.

(continua)

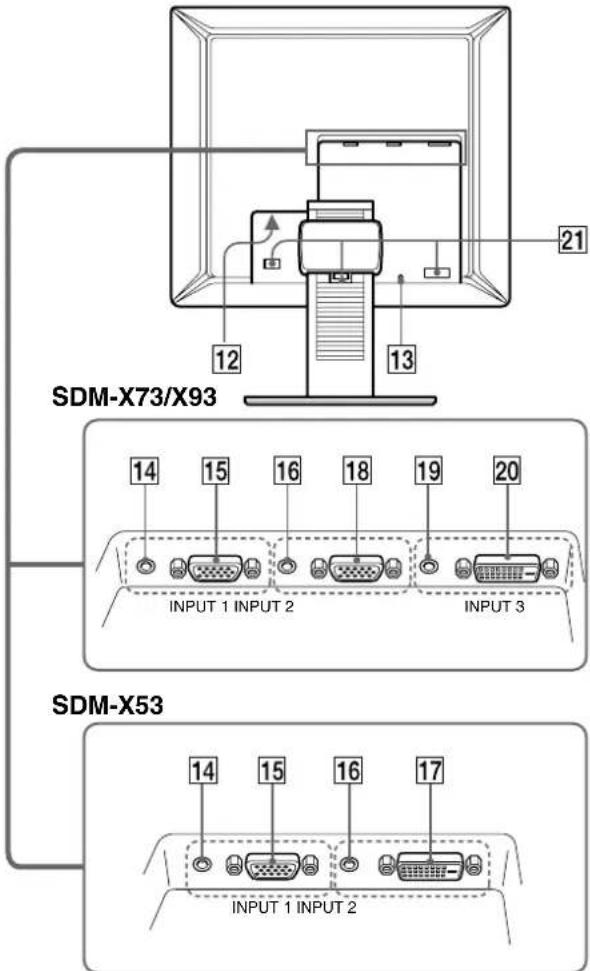

Parte posteriore del display LCD

SDM-X73/X93 12 13 21 14 15 16 18 19 20 INPUT 1 INPUT 2 INPUT 3 SDM-X53 14 15 16 17 INPUT 1 INPUT 2

12 Connettore AC IN (pagina 8)

Questo connettore consente di collegare il cavo di alimentazione (in dotazione).

13 Foro di protezione

Utilizzare il foro di protezione con il sistema di sicurezza Micro Saver Kensington. Micro Saver Security System è un marchio di fabbrica d Kensington.

14 Presa di ingresso audio per INPUT1 (pagina 8)

Tramite questa presa vengono trasmessi i segnali audio se collegata alla presa di uscita audio di un computer o di altri apparecchi audio collegati a INPUT1.

15 Connettore di ingresso HD15 (RGB analogico) per INPUT1 (pagina 7)

Questo connettore trasmette i segnali video RGB analogici (0,700 Vp-p, positivo) e i segnali SYNC.

16 Presa di ingresso audio per INPUT2 (pagina 8)

Tramite questa presa vengono trasmessi i segnali audio se collegata alla presa di uscita audio di un computer o di altri apparecchi audio collegati a INPUT2.

17 Connettore di ingresso DVI-D (RGB digitale) per INPUT2 (SDM-X53) (pagina 7)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0.

18 Connettore di ingresso HD15 (RGB analogico) per INPUT2 (SDM-X73/X93) (pagina 7)

Questo connettore trasmette i segnali video RGB analogici (0,700 Vp-p, positivo) e i segnali SYNC.

19 Presa di ingresso audio per INPUT3 (SDM-X73/X93) (pagina 8)

Tramite questa presa vengono trasmessi i segnali audio se collegata alla presa di uscita audio di un computer o di altri apparecchi audio collegati a INPUT3.

20 Connettore di ingresso DVI-D (RGB digitale) per INPUT3 (SDM-X73/X93) (pagina 7)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0.

21 Fermacavo (pagina 9)

Questo elemento consente di fissare i cavi e i fili al monitor.

Installazione

Prima di utilizzare il monitor, controllare che nella confezione siano contenuti gli articoli elencati di seguito.

• Display LCD
• Cavo di alimentazione
• Cavo del segnale video HD15-HD15 (RGB analogico)
• Cavo del segnale video DVI-D (RGB digitale)
• Cavo audio (minispina stereo)
- CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l'uso e così via)
• Garanzia
• Guida all'installazione rapida

Punto 1: Collegamento dei cavi del segnale video

• Prima di effettuare i collegamenti, spegnere il monitor e il computer.
• Se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor, fare riferimento a “Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)”.

Nota

Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.

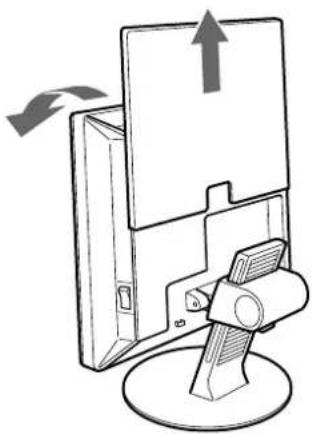

1 Rimuovere il coperchio posteriore.
2 Inclinare il display in avanti.

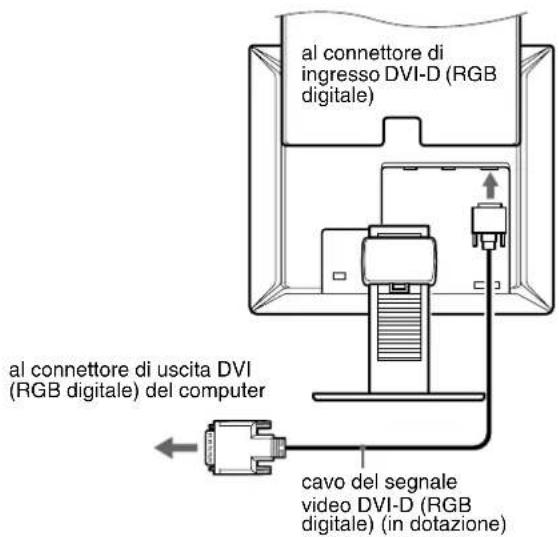

Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale)

Collegare il computer al connettore di ingresso DVI-D del monitor (RGB digitale) per INPUT2 (SDM-X53) o INPUT3 (SDM-X73/X93) utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione.

al connettore di ingresso DVI-D (RGB digitale) al connettore di uscita DVI (RGB digitale) del computer cavo del segnale video DVI-D (RGB digitale) (in dotazione)

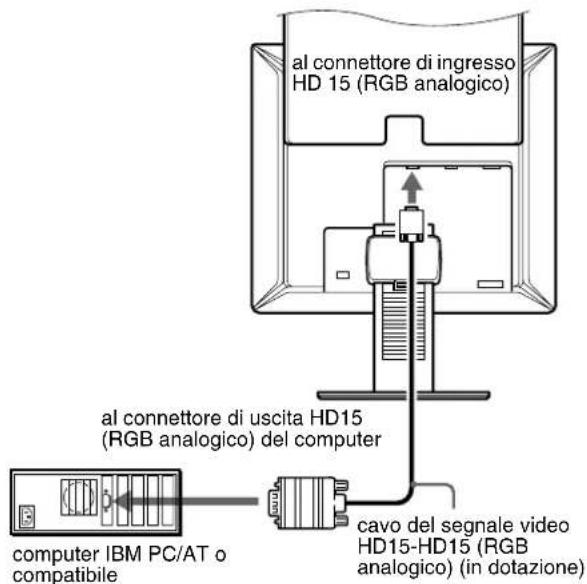

Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Collegare il computer al connettore di ingresso HD15 del monitor (RGB analogico) per INPUT1 o INPUT2 utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione (SDMX73/X93).

Collegare il computer facendo riferimento alle illustrazioni riportate di seguito.

■ Collegamento a un computer IBM PC/AT o compatibile

al connettore di ingresso HD 15 (RGB analogico) al connettore di uscita HD15 (RGB analogico) del computer cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione) computer IBM PC/AT o compatibile

(continua)

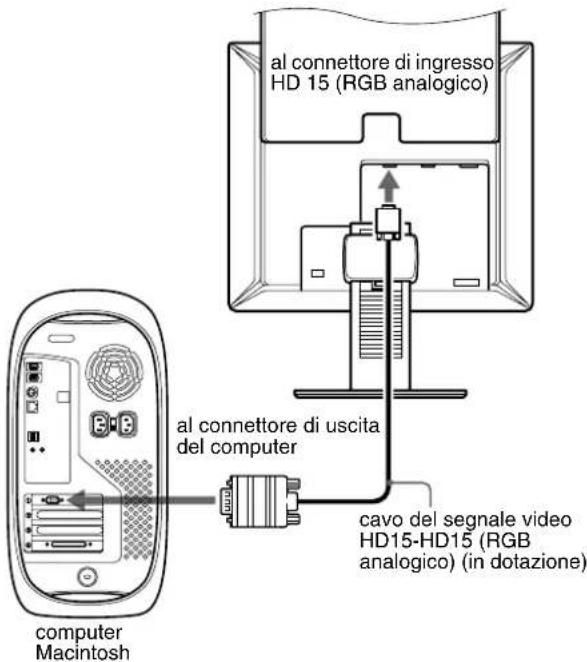

■ Collegamento a un computer Macintosh

al connettore di ingresso HD 15 (RGB analogico) al connettore di uscita del computer cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione) computer Macintosh

Se si collega un computer Macintosh, utilizzare un adattatore (non in dotazione), se necessario. Collegare l'adattatore al computer prima di collegare il cavo del segnale video.

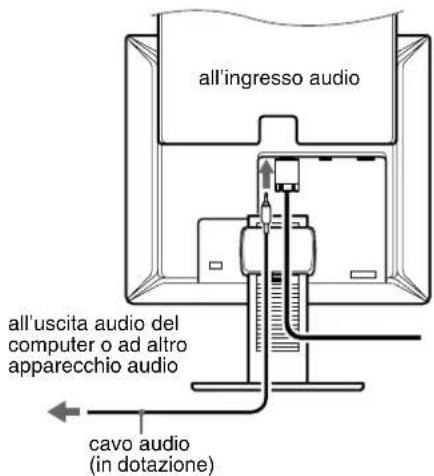

Punto 2: Collegamento del cavo audio

Collegare il cavo audio in dotazione alla relativa presa di ingresso audio sul monitor.

Utilizzando i diffusori o le cuffie del monitor, è possibile ascoltare l'audio emesso dal computer o da un altro apparecchio audio collegato alle prese di ingresso audio del monitor.

Per ulteriori informazioni, vedere "Controllo del volume" a pagina 18.

all'ingresso audio all'uscita audio del computer o ad altro apparecchio audio cavo audio (in dotazione)

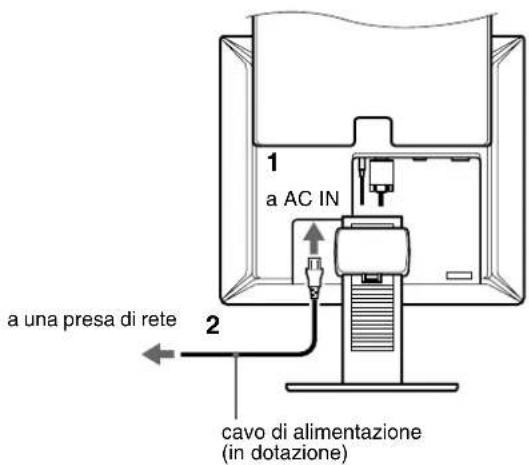

Punto 3: Collegamento del cavo di alimentazione

1 Collegare saldamente il cavo di alimentazione in dotazione al connettore AC IN del monitor.

2 Collegare saldamente l'altra estremità ad una presa di rete.

1 a AC IN 2 a una presa di rete cavo di alimentazione (in dotazione)

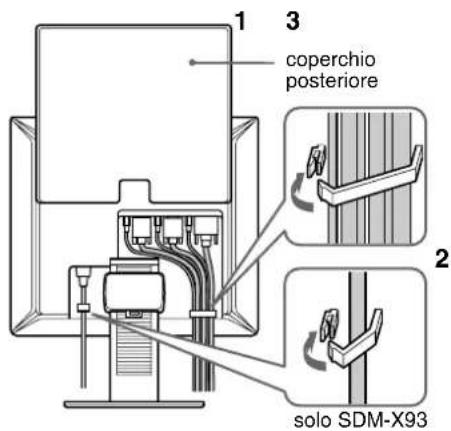

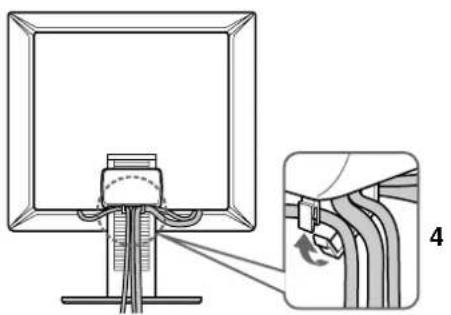

Punto 4: Raggruppamento di cavi e fili

1 Rimuovere il coperchio posteriore.
2 Fissare il cavo del segnale video, i cavi audio e il cavo di alimentazione utilizzando il fermacavo posto sulla parte esterna dell'apparecchio.
3 Riposizionare il coperchio posteriore.
4 Fissare tutti i cavi e i fili utilizzando il fermacavo del supporto.

1 3 coperchio posteriore 2 solo SDM-X93

Se non è possibile fissare tutti i cavi e i fili utilizzando il fermacavo del supporto, lasciarli liberi.

Punto 5: Accensione del monitor e del computer

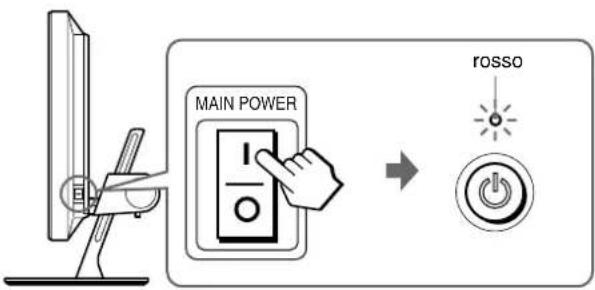

1 Premere l'interruttore MAIN POWER sulla parte destra del monitor in direzione di I, se non è già stato premuto. Assicurarsi che l'indicatore ⏻ (alimentazione) si illumini in rosso.

Nota

L'impostazione predefinita dell'interruttore MAIN POWER al momento della vendita è la posizione di attivazione 1).

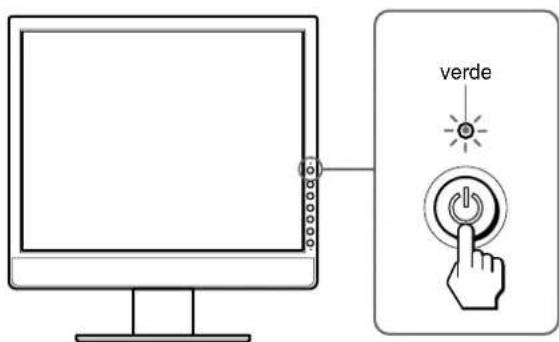

2 Premere l'interruttore ⏻ (alimentazione) sulla parte anteriore destra del monitor.

L'indicatore ⏻ (alimentazione) si illumina in verde.

verde

3 Accendere il computer.

4 Per selezionare il segnale di ingresso desiderato, premere il tasto INPUT.

L'immagine di ingresso selezionata viene visualizzata sullo schermo.

Per ulteriori informazioni, vedere “Selezione del segnale di ingresso (tasto INPUT)” a pagina 11.

L'installazione del monitor è completata. Se necessario, utilizzare i comandi del monitor per regolare l'immagine (pagina 12).

(continua)

Se sullo schermo non appare alcuna immagine

- Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

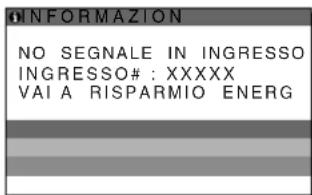

- Se sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO":

- Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

- Controllare che l'impostazione del segnale di ingresso sia corretta premendo il tasto INPUT (pagina 11).

- Se sullo schermo appare il messaggio "CAVO SCOLLEGATO":

- Verificare che il cavo del segnale video sia collegato correttamente.

- Controllare che l'impostazione del segnale di ingresso sia corretta premendo il tasto INPUT (pagina 11).

- Se sullo schermo appare il messaggio "FUORI GAMMA", collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito.

SDM-X53

	RGB analogico RGB digitale
Horizontal frequency	28–61 kHz 28–49 kHz
Vertical frequency	48–75 Hz 60 Hz
Resolution	1024 × 768 o inferiore

SDM-X73/X93

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 21.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play "DDC" e rileva automaticamente tutte le informazioni video. Non è richiesta l'installazione di driver specifici sul computer. Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo.

La frequenza verticale viene impostata su 60 Hz. Poiché un eventuale sfarfallio dell'immagine non indica problemi di funzionamento del monitor, è possibile procedere all'utilizzo. Non è necessario impostare la frequenza verticale su particolari valori elevati.

Punto 6: Regolazione dell'altezza e dell'inclinazione

È possibile regolare questo monitor entro i valori di angolazione indicati di seguito.

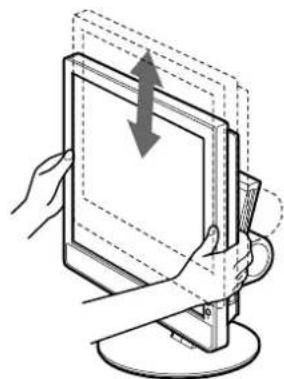

Afferrare il pannello LCD dai lati, quindi regolare l'angolazione dello schermo.

Utilizzo ottimale del monitor

Regolare l'angolazione visiva del monitor in base all'altezza della scrivania, della sedia e in modo da non avere il riflesso della luce direttamente negli occhi.

Nota

Procedere alla regolazione dell'inclinazione e dell'altezza dello schermo lentamente e con attenzione, assicurandosi di non urtare il monitor contro la scrivania.

Selezione del segnale di ingresso (tasto INPUT)

Premere il tasto INPUT.

Ad ogni pressione di questo tasto, il segnale di ingresso cambia.

SDM-X53

Messaggio a schermo (visualizzato per circa 5 secondi nell'angolo superiore sinistro).	Configurazione del segnale di ingresso
INPUT1 : HD15 Connettore di ingresso HD15(RGB analogico) per INPUT1
INPUT2 : DVI-D Connettore di ingresso DVI-D(RGB digitale) per INPUT2

SDM-X73/X93

Messaggio a schermo (visualizzato per circa 5 secondi nell'angolo superiore sinistro).	Configurazione del segnale di ingresso
INPUT1 : HD15 Connettore di ingresso HD15(RGB analogico) per INPUT1
INPUT2 : HD15 Connettore di ingresso HD15(RGB analogico) per INPUT2
INPUT3 : DVI-D Connettore di ingresso DVI-D(RGB digitale) per INPUT3

Personalizzazione del monitor

Prima di procedere alle regolazioni

Collegare il monitor e il computer, quindi accenderli. Per ottenere i migliori risultati, attendere almeno 30 minuti prima di effettuare le regolazioni.

Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Modalità di spostamento all'interno del menu

1 Visualizzazione del menu principale.

Per visualizzare il menu principale, premere il tasto MENU.

MENU REGOLAZ IMMAG ALTO HO : 100 : : 70 : : 50 NITIDEZZA 1280 1024 60Hz x

2 Selezione del menu desiderato.

Per visualizzare il menu desiderato, premere i tasti ↓/↑, quindi premere il tasto OK per attivare la prima voce di menu.

3 Selezione della voce di menu che si desidera regolare.

Per selezionare la voce di menu da regolare, premere i tasti ↓/↑, quindi premere il tasto OK.

Se e una delle voci di menu.

Selezionando e premendo il tasto OK, il display torna al menu precedente.

4 Regolazione della voce di menu.

Per effettuare la regolazione, premere i tasti ↓/↑, quindi premere il tasto OK. Premendo il tasto OK, l'impostazione viene memorizzata, quindi l'apparecchio torna al menu precedente.

Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto, il menu si chiude automaticamente dopo circa 45 secondi.

■ Ripristino delle regolazioni sui valori predefiniti

Tramite il menu RIPRISTINO, è possibile ripristinare le regolazioni. Per ulteriori informazioni sul ripristino delle regolazioni, vedere »» (RIPRISTINO) a pagina 17.

Menu REGOLAZ IMMAG

Il menu REGOLAZ IMMAG consente di regolare le opzioni elencate di seguito.

• MODO (modo ECO)
  • RETROILLUMINAZ |:
  • CONTRASTO ①
  • LUMINOSITA
• RIPRISTINO
  • NITIDEZZA

REGOLAZ IMMAG ALTO 100 70 50 NITIDEZZA 1280 1024 60Hz x

■ Selezione di MODO (modo ECO)

È possibile selezionare il modo immagine per ridurre il consumo energetico.

Nota

È inoltre possibile selezionare il modo dell'immagine con il tasto ECO (pagina 5, 19) sulla parte anteriore del monitor.

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare 📁 (REGOLAZ IMMAG), quindi premere il tasto OK.

Il menu REGOLAZ IMMAG viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "ALTO", quindi premere il tasto OK.

Il menu “MODO” viene visualizzato sullo schermo.

MODO ■ALTO MEDIO BASSO AUTO 1280 1024 60 Hzx OK EX I MENU

4 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

La luminosità dello schermo cambia in base all'impostazione: ALTO → MEDIO → BASSO; il consumo energetico viene ridotto. Selezionando "AUTO", il monitor regola automaticamente l'illuminazione dello schermo in base alla luminosità dell'ambiente circostante (funzione di regolazione automatica della luminosità). Per ulteriori informazioni, vedere "Funzione di regolazione automatica della luminosità (sensore di luce)" a pagina 19.

Nota

Nel modo AUTO, non è possibile regolare la retroilluminazione.

■ Regolazione di RETROILLUMINAZ |

Se lo schermo è eccessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità.

Nota

Non è possibile regolare la retroilluminazione se il modo ECO è impostato su “AUTO” (pagina 19).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📁 (REGOLAZ IMMAG), quindi premere il tasto OK.

Il menu REGOLAZ IMMAG viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "|RETROILLUMINAZ", quindi premere il tasto OK.

Il menu “RETROILLUMINAZ” viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per regolare il livello di luminosità, quindi premere il tasto OK.

■ Regolazione di CONTRASTO Ⓙ

Regolare il contrasto dell'immagine.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📁 (REGOLAZ IMMAG), quindi premere il tasto OK.

Il menu REGOLAZ IMMAG viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "○ CONTRASTO", quindi premere il tasto OK.

Il menu “CONTRASTO” viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per regolare il contrasto, quindi premere il tasto OK.

■ Regolazione di LUMINOSITA

Regolare la luminosità dell'immagine (livello di nero).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📁 (REGOLAZ IMMAG), quindi premere il tasto OK.

Il menu REGOLAZ IMMAG viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare

“ LUMINOSITA”, quindi premere il tasto OK.

Il menu "LUMINOSITA" viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per regolare la luminosità, quindi premere il tasto OK.

■ Ripristino dei dati delle regolazioni sui valori predefiniti →

È possibile ripristinare le regolazioni sui valori predefiniti.

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

(continua)

2 Premere i tasti ↓/↑ per selezionare 📁 (REGOLAZ IMMAG), quindi premere il tasto OK.

Il menu REGOLAZ IMMAG viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "→← RIPRISTINO", quindi premere il tasto OK.

Il menu "RIPRISTINO" viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

- OK: ripristina l'impostazione predefinita di tutti i dati di regolazione del menu REGOLAZ IMMAG.

• ANNULLA: annulla il ripristino e torna al menu REGOLAZ IMMAG.

■ Regolazione di NITIDEZZA

Regolare la nitidezza dei contorni dell'immagine e così via.

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare 📄 (REGOLAZ IMMAG), quindi premere il tasto OK.

Il menu REGOLAZ IMMAG viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "NITIDEZZA", quindi premere il tasto OK.

Il menu “NITIDEZZA” viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per regolare la nitidezza, quindi premere il tasto OK.

Menu SCHERMO (solo segnale RGB analogico)

Il menu SCHERMO consente di effettuare le regolazioni elencate di seguito.

• AUTO

• F A S E

• P I X E L

• CENTRO ORIZ

• CENTRO VERT

SCHERMO AUTO FASE PIXEL CENTRO ORIZ CENTRO VERT 1280 1024 60Hz x

Nota

Se vengono ricevuti segnali RGB digitali tramite il connettore di ingresso DVI-D per INPUT2 (SDM-X53) e INPUT3 (SDM-X73/X93), non è necessario effettuare alcuna regolazione.

■ Funzione di regolazione automatica della qualità dell'immagine

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida (pagina 19).

Nota

Se la funzione di regolazione automatica della qualità dell'immagine è attivata, l'unico interruttore a essere operativo è quello ⏻ (alimentazione).

Se la funzione di regolazione automatica della qualità dell'immagine di questo monitor non è in grado di regolare completamente l'immagine

È possibile procedere manualmente a ulteriori regolazioni della qualità dell'immagine per il segnale di ingresso corrente (vedere "AUTO" di seguito).

In caso sia necessario procedere a ulteriori regolazioni della qualità dell'immagine

È possibile regolare manualmente la nitidezza (fase/pixel) e la posizione (orizzontale/verticale) dell'immagine.

Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il monitor rileva un segnale di ingresso precedentemente ricevuto e registrato.

■ Ulteriori regolazioni automatiche della qualità dell'immagine per il segnale di ingresso corrente (AUTO)

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare ⚠ (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "AUTO", quindi premere il tasto OK.

Regolare opportunamente la fase, i pixel e la posizione orizzontale/verticale per il segnale di ingresso corrente, quindi memorizzare le impostazioni inserite.

■ Regolazione manuale della nitidezza dell'immagine (Fase/Pixel)

È possibile regolare la nitidezza dell'immagine come segue. Questo tipo di regolazione è efficace se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor.

1 Impostare la risoluzione del monitor su 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93)

2 Caricare il CD-ROM.

3 Avviare il CD-ROM, selezionare l'area e il modello, quindi visualizzare il modello di prova.

Per Windows

Fare clic su [Utility] → [Windows]/[Win Utility.exe].

Per Macintosh

Fare clic su [Utility] → [Mac]/[Mac Utility].

4 Premere il tasto MENU.

Sullo schermo appare il menu principale.

5 Premere i tasti ↓/↑ per selezionare ⚠ (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti ↓/↑ per selezionare "FASE", quindi premere il tasto OK.

Il menu "FASE" viene visualizzato sullo schermo.

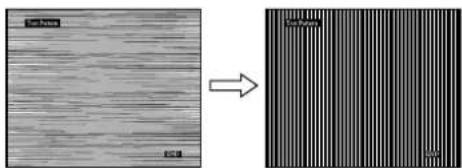

7 Premere i tasti ↓/↑ fino a ridurre al minimo le strisce orizzontali.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasto OK.

Sullo schermo appare il menu principale.

Se su tutto lo schermo vengono visualizzate delle strisce verticali, regolare i pixel seguendo la procedura riportata di seguito.

9 Premere i tasti ↓/↑ per selezionare "PIXEL", quindi premere il tasto OK.

Il menu "PIXEL" viene visualizzato sullo schermo.

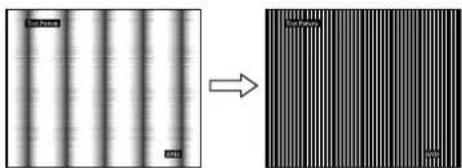

10 Premere i tasti ↓/↑ fino a far scomparire le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

11 Fare clic su END sullo schermo per disattivare il modello di prova.

■ Regolazione manuale della posizione dell'immagine (CENTRO ORIZ /CENTRO VERT)

Se l'immagine non si trova al centro dello schermo, regolarne la centratura come segue.

1 Impostare la risoluzione del monitor su 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).

2 Caricare il CD-ROM.

3 Avviare il CD-ROM, selezionare l'area e il modello, quindi visualizzare il modello di prova. Per Windows

Fare clic su [Utility] → [Windows]/[Win Utility.exe]. Per Macintosh

Fare clic su |Utility| → |Mac|/|Mac Utility|.

4 Premere il tasto MENU.

Sullo schermo appare il menu principale.

5 Premere i tasti ↓/↑ per selezionare Ⓐ (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti ↓/↑ per selezionare "CENTRO ORIZ" o "CENTRO VERT", quindi premere il tasto OK.

Il menu "CENTRO ORIZ" o "CENTRO VERT" viene visualizzato sullo schermo.

7 Premere i tasti ↓/↑ per centrare il modello di prova sullo schermo.

8 Fare clic su END sullo schermo per disattivare il modello di prova.

Menu COLORE

È possibile selezionare il livello cromatico dell'immagine relativo al campo di colore del bianco a partire dalle impostazioni predefinite per la temperatura di colore.

Se necessario, è inoltre possibile regolare la sintonia fine della temperatura di colore.

COLORE ■ 9300K 6500K UTENTE REGOLAZIONI 1280 1024 60Hz x

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare ☐ (COLORE), quindi premere il tasto OK.

Il menu COLORE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare la temperatura di colore desiderata, quindi premere il tasto OK.

Se la temperatura viene abbassata da 9300K a 6500K, i bianchi passeranno gradualmente da una tinta bluastra ad una rossastra.

Sintonia fine della temperatura di colore

L'impostazione di INGRESSO è memorizzata.

SDM-X53: INPUT1 o INPUT2 (DVI-D)

SDM-X73/93: INPUT1, INPUT2 o INPUT3 (DVI-D)

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare ☐ (COLORE), quindi premere il tasto OK.

Il menu COLORE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "REGOLAZIONI", quindi premere il tasto OK.

Il menu di regolazione della sintonia fine per la temperatura di colore viene visualizzato sullo schermo.

REGOLAZ UTENTE A Y A B R 50 V 50 B 50 1 2 8 0 1 0 2 4 6 0 Hz x

(continua)

4 Premere i tasti ↓/↑ per selezionare R (rosso) o B (blu), quindi premere il tasto OK. Premere i tasti ↓/↑ per regolare la temperatura di colore, quindi premere il tasto OK.

Poiché questa impostazione modifica la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde), quest'ultimo componente è fisso.

5 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

La nuova impostazione del colore viene memorizzata e sarà automaticamente richiamata selezionando “Utente”. Il menu COLORE viene visualizzato sullo schermo.

Menu GAMMA

È possibile associare la tonalità di colore dell'immagine visualizzata sullo schermo a quella dell'immagine originale.

■ Selezione di GAMMA

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare γ (GAMMA), quindi premere il tasto OK.

Il menu GAMMA viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

Menu POSIZIONE MENU

Se il menu visualizzato copre l'immagine sullo schermo, è possibile spostarlo.

POSIZIONE MENU 1280 1024 60Hz OK EX | TENU

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare □ (POSIZIONE MENU), quindi premere il tasto OK.

Il menu “POSIZIONE MENU” viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare la posizione desiderata, quindi premere il tasto OK.

È possibile scegliere una delle 9 posizioni in cui verrà visualizzato il menu.

Menu RILEV INGRESSO SÌ/NO

Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingresso in un terminale di ingresso, quindi modifica automaticamente l'ingresso prima che il monitor entri nel modo di risparmio energetico.

RILEV INGRESSO ■RIL AUTO ATT RIL AUTO DIS 1280 1024 60Hz x

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare → (RILEV INGRESSO SI/NO), quindi premere il tasto OK.

Il menu RILEV INGRESSO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

- ATT: se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediante il tasto INPUT sul monitor e il terminale privo di segnale di ingresso, appare il messaggio a schermo (pagina 20) e il monitor controlla automaticamente il segnale di ingresso in un altro terminale per modificare l'ingresso. Quando l'ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo. In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico.

- DIS: L'ingresso non viene modificato automaticamente. Premere il tasto INPUT per modificare l'ingresso.

Menu LANGUAGE

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280x1024/60Hz EXIT NEW

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare (LANGUAGE), quindi premere il tasto OK.

Il menu LANGUAGE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare una lingua, quindi premere il tasto OK.

• English: Inglese
• Français: Francese
  • Deutsch: Tedesco
• Español: Spagnolo
• Italiano
  • Nederlands: Olandese
  • Svenska: Svedese

• Русский: R u s

Ripristinare le regolazioni sui valori predefiniti.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare →← (RIPRISTINO), quindi premere il tasto OK.

Il menu RIPRISTINO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

• OK: ripristina l'impostazione predefinita di tutti i dati di regolazione. Si noti che l'impostazione di "LANGUAGE" viene mantenuta.
  • ANNULLA: annulla il ripristino e ritorna alla schermata del menu.

Menu BLOCCO MENU

Bloccare il controllo dei tasti, onde evitare di effettuare regolazioni o impostazioni accidentali.

BLOCCO MENU SI ■NO 1 2 8 0 x 1 0 2 4 / 6 0 Hz OK EXIT MENU

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare Ⓞπ (BLOCCO MENU), quindi premere il tasto OK.

Il menu BLOCCO MENU viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "Sì" oppure "NO".

- Sì: funzioneranno solo l'interruttore ⏻ (alimentazione) e il tasto INPUT. Se si tenta di eseguire altre operazioni, sullo schermo verrà visualizzata l'icona

O

- NO:impostare “BLOCCO MENU” su No. Impostando “BLOCCO MENU” su “Sì”, alla pressione del tasto MENU la voce (BLOCCO MENU) verrà selezionata automaticamente.

Funzioni

Controllo del volume

Utilizzando i diffusori o le cuffie del monitor, è possibile ascoltare l'audio emesso dal computer o da un altro apparecchio audio collegato alle prese di ingresso audio del monitor.

È possibile regolare il volume utilizzando un menu “Volume” separato dal menu principale.

1 Premere i tasti ↓/↑ quando sullo schermo non viene visualizzato alcun menu.

2 Premere i tasti ↓/↑ per controllare il volume.

Il menu scompare automaticamente dopo circa 5 secondi.

Note

• Non è possibile regolare il volume se sullo schermo è visualizzato il menu principale.
• Se il monitor si trova nel modo di risparmio energetico, i diffusori o le cuffie non emettono alcun suono.

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato a un computer o a una scheda grafica conforme allo standard DPMS (Display Power Management Signaling), il monitor ridurrà automaticamente il consumo energetico come mostrato di seguito.

SDM-X53

Modo di alimentazione	Consumo energetico	Indicatore di accensione ⏻ (alimentazione)
funzionamento normale	25 W (massimo) verde
modo ECO verde
attivo-spento* (deep sleep)	1, 2 W (massimo)**	arancione
➊ (alimentazione) disattivata	1, 0 W (massimo)	rosso
alimentazione principale disattivata	0 W spento

SDM-X73

Modo di alimentazione	Consumo energetico	Indicatore di accensione ⏻ (alimentazione)
funzionamento normale	45 W (massimo) verde
modo ECO verde
attivo-spento* (deep sleep)	1, 2 W (massimo)**	arancione
➊ (alimentazione) disattivata	1, 0 W (massimo)	rosso
alimentazione principale disattivata	0 W spento

SDM-X93

Modo di alimentazione	Consumo energetico	Indicatore di accensione ⏻ (alimentazione)
funzionamento normale	50 W (massimo) verde
modo ECO verde
attivo-spento* (deep sleep)	1, 2 W (massimo)**	arancione
➊ (alimentazione) disattivata	1, 0 W (massimo)	rosso
alimentazione principale disattivata	0 W spento

* Quando il computer entra nel modo “attivo-spento”, il segnale di ingresso viene interrotto e sullo schermo appare il messaggio “NO SEGNALE IN INGRESSO”. Dopo 5 secondi, il monitor entra nel modo di risparmio energetico.

"Deep sleep" è una modalità di risparmio energetico definita dalla Environmental Protection Agency.

** Il consumo energetico massimo è pari a 1,0 W nelle aree con alimentazione da 100-120 V CA.

Riduzione del consumo energetico (modo ECO)

Premendo più volte il tasto ECO sulla parte anteriore del monitor, è possibile selezionare la luminosità dello schermo tra ALTO → MEDIO → BASSO; il consumo energetico risulta ridotto. Selezionando “AUTO”, il monitor regola automaticamente l’illuminazione dello schermo in base alla luminosità dell’ambiente circostante (funzione di regolazione automatica della luminosità). Per ulteriori informazioni, vedere “Funzione di regolazione automatica della luminosità (sensore di luce)” a pagina 19.

Nota

È inoltre possibile selezionare il modo dell'immagine mediante MODO (modo ECO) (pagina 13) nel menu REGOLAZ IMMAG.

Premere più volte il tasto ECO.

L'impostazione predefinita della luminosità dello schermo è "MEDIO". Premendo una volta il tasto ECO, viene visualizzata la voce "MEDIO" (impostazione predefinita), mentre premendo due volte lo stesso tasto, viene visualizzata la voce "BASSO" e il consumo energetico viene ridotto a circa 50%.

Ad ogni pressione del tasto ECO, il modo cambia come segue.

Sullo schermo vengono visualizzati tutti i modi e la luminosità dello schermo viene ridotta in base al modo. Il menu scompare automaticamente dopo circa 5 secondi.

Funzione di regolazione automatica della luminosità (sensore di luce)

Il monitor è dotato di una funzione che consente di regolare automaticamente la luminosità dello schermo in base alla luminosità dell'ambiente circostante. La luminosità dello schermo viene regolata sul livello più appropriato impostando il modo ECO su AUTO mediante il tasto ECO situato nella parte anteriore del monitor o il menu REGOLAZ IMMAG. L'impostazione predefinita della luminosità dello schermo è "MEDIO". Inoltre, se il modo ECO viene impostato su "AUTO" mediante il tasto ECO situato sulla parte anteriore del monitor, viene visualizzata anche la barra di regolazione. È possibile regolare la barra mediante i tasti ↓/↑. La luminosità dello schermo varia in base al livello impostato.

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico)

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida.

Modo predefinito in fabbrica

Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un'immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde al modo predefinito in fabbrica, l'immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

Se i segnali trasmessi non corrispondono ai modi predefiniti in fabbrica

Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuno dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell'immagine, assicurando che sullo schermo appaia sempre un'immagine nitida entro le gamme di frequenza che seguono. Frequenza orizzontale: 28–61 kHz (SDM-X53) 28–80 kHz (SDM-X73/X93)

Frequenza verticale: 48–75 Hz

Di conseguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuno dei modi preimpostati in fabbrica, è possibile che l'apparecchio impieghi più tempo del normale per visualizzare l'immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all'utilizzo successivo del monitor, questo funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

Se la fase, i pixel e la posizione dell'immagine vengono regolati manualmente

Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell'immagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile effettuare tali regolazioni manualmente (pagina 14), regolazioni che verranno memorizzate come modi utente e richiamate automaticamente ogni volta che il monitor riceve gli stessi segnali di ingresso.

Guida alla soluzione dei problemi

Prima di contattare l'assistenza tecnica, consultare la seguente sezione.

Messaggi a schermo

Se si presenta qualche problema relativo al segnale di ingresso, sullo schermo appare uno dei messaggi descritti di seguito. Per risolvere il problema, vedere “Sintomi e soluzioni dei problemi” a pagina 21.

Se sullo schermo appare il messaggio "FUORI GAMMA"

Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Controllare le voci sottostanti.

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 21.

Se viene visualizzato "xxx.x kHz / xxx Hz"

Significa che la frequenza orizzontale o la frequenza verticale non è supportata dalle caratteristiche tecniche del monitor.

Le cifre indicano le frequenze orizzontale e verticale del segnale di ingresso corrente.

Se viene visualizzato "RISOLUZIONE> 1024 × 768" (SDM-X53)

Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1024 × 768 o inferiore).

Se viene visualizzato "RISOLUZIONE>1280 × 1024" (SDM-X73/X93)

Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1280 × 1024 o inferiore).

INFORMAZIONI FUORI GAMMA INGRESSO#:XXXXX RISOLUZIONE > 1280X1024

Se sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO"

Significa che non viene immesso alcun segnale tramite il connettore correntemente selezionato.

Se RILEV INGRESSO SÌ/NO (pagina 16) è attivato, il monitor rileva un altro segnale di ingresso e modifica automaticamente l'ingresso.

INFORMAZIONI NO SEGNALE IN INGRESSO INGRESSO#:XXXXX

VAI A RISPARMIO ENERG

Il monitor entrerà nel modo di risparmio energetico dopo circa 5 secondi a partire dal momento in cui viene visualizzato il messaggio.

INFORMAZION NO SEGNALE IN INGRESSO INGRESSO#:XXXXX VAIA RISPARMIO ENERG

Se sullo schermo appare il messaggio "CAVO SCOLLEGATO"

Significa che il cavo del segnale video è stato scollegato dal connettore correntemente selezionato.

Se RILEV INGRESSO SÌ/NO (pagina 16) è attivato, il monitor rileva un altro segnale di ingresso e modifica automaticamente l'ingresso.

INFORMAZIONI CAVO SCOLLEGATO INGRESSO#:XXXXX

Sintomi e soluzioni dei problemi

Se si verifica un problema causato dal computer o da altri apparecchi collegati, fare riferimento al relativo manuale delle istruzioni.

Se il problema persiste, utilizzare la funzione di autodiagnostica (pagina 23).

Per ulteriori informazioni e per l'assistenza alla risoluzione dei problemi, visitare il sito Web di assistenza Sony al seguente indirizzo: http://www.sony.net/

Sintomo Controllare quanto segue
L'immagine non viene visualizzata
L'indicatore (alimentazione) non si illumina o l'indicatore (alimentazione) non si illumina quando viene premuto l'interruttore (alimentazione).	• Controllare che il cavo di alimentazione sia collegato correttamente.• Verificare che l'interruttore MAIN POWER del monitor sia attivato (pagina 9).
L'indicatore (alimentazione) si illumina in rosso.	• Verificare che l'interruttore (alimentazione) sia acceso.
L'indicatore (alimentazione) è verde.	• Utilizzare la funzione di autodiagnostica (pagina 23).
Sullo schermo appare il messaggio “CAVO SCOLLEGATO”.	• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle rispettive prese (pagina 7).• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.• Verificare che la selezione dell'ingresso sia correttamente impostata (pagina 11).• È stato utilizzato un cavo del segnale video diverso da quello in dotazione. Se viene collegato un cavo del segnale video non in dotazione, il messaggio “CAVO SCOLLEGATO” potrebbe venire visualizzato sullo schermo. Ciò non indica un problema di funzionamento.
Se sullo schermo appare “NO SEGNALE IN INGRESSO” o se l'indicatore (alimentazione) è arancione.	• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle rispettive prese (pagina 7).• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.• Verificare che la selezione dell'ingresso sia correttamente impostata (pagina 11).■Problemi causati dal computer o da altri apparecchi collegati e non dal monitor• Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.• Controllare che la scheda grafica sia installata correttamente.• Controllare che il computer sia acceso.
Sullo schermo appare il messaggio “FUORI GAMMA” (pagina 20).	■Problemi causati dal computer o da altri apparecchi collegati e non dal monitor• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest'ultimo, quindi regolare la scheda grafica del computer come indicato di seguito.Frequenza orizzontale: 28–61 kHz (SDM-X53); 28–80 kHz (SDM-X73/X93).Frequenza verticalc: 48–75 HzRisoluzione: 1024 × 768 o inferiore (SDM-X53), 1280 × 1024 o inferiore (SDM-X73/X93)
Utilizzo di Windows. • Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest'ultimo e completare le operazioni descritte di seguito. Selezionare “SONY” dall'elenco “Produttori” e “SDM-X53, SDM-X73 o SDM-X93” dall'elenco “Modelli” nella finestra di selezione delle periferiche di Windows. Qualora “SDM-X53, SDM-X73 o SDM-X93” non venisse visualizzato nell'elenco “Modelli”, provare “Plug & Play”.
Utilizzo di un sistema Macintosh.	• Se si collega un computer Macintosh, utilizzare un adattatore (non in dotazione), se necessario. Collegare l'adattatore al computer prima di connettere il cavo del segnale video.

(continua)

Sintomo Controllare quanto segue
L’immagine è tremolante, salta,oscilla o non è chiara.	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14).Isolare cd eliminare qualsiasi fonte potenziale di campi magnetici o elettrici, quali altrimonitor, stampanti laser, ventilatori elettrici, luci a fluorescenza o televisori.Allontanare il monitor dalle lince di alimentazione oppure posizionarvi accanto unoschermo magnetico.Provare a collegare il monitor a un’altra presa di rete CA, preferibilmente su un circuitodiverso.Modificare l’orientamento del display.■Problemi causati dal computer o da altri apparecchi collegati e non dal monitorPer l’impostazione più adatta del monitor, consultare il manuale della scheda grafica.Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza delsegnale di ingresso siano supportati dal monitor. Anche se la frequenza rientra nellagamma adatta, alcune schede video potrebbero avere un impulso sincronico troppo bassoperché il monitor possa sincronizzarvisi correttamente.Questo monitor non è in grado di elaborare i segnali di interlacciamento. Impostare isegnali progressivi.Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere lamigliore immagine possibile (60 Hz consigliato).
L’immagine è sfocata.	Regolare la luminosità e il contrasto (pagina 13).Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14).■Problemi causati dal computer o da altri apparecchi collegati e non dal monitorImpostare la risoluzione del computer su 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).
L’immagine è sdoppiata.	Eliminare eventuali prolunghe del cavo video e/o scatole di commutazione video.Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.
L’immagine non è centrata o non èdelle dimensioni corrette (solosegnale RGB analogico).	Regolare i pixel e la fase (pagina 14).Regolare la posizione dell’immagine (pagina 15). Si noti che alcuni modi video nonriempiono lo schermo fino ai bordi.
L’immagine è troppo piccola.	■Problemi causati dal computer o da altri apparecchi collegati e non dal monitorImpostare la risoluzione del computer su 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).
L’immagine è scura. • Regolare la luminosità (pagina 13).	Regolare la retroilluminazione (pagina 13).Dopo l’accensione, occorrono alcuni minuti prima che il display si illumini.Regolare la gamma mediante il menu GAMMA (pagina 16).Lo schermo potrebbe diventare più scuro, a seconda del modo ECO selezionato.
Sono visibili disturbi ondulati oellittici (effetto moiré).	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14).
Il colore non è uniforme.	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14).
Il colore bianco non è perfetto.	Regolare la temperatura di colore (pagina 15).
I tasti del monitor non sonooperativi (sullo schermo apparel’icona 📞).	Se “BLOCCO MENU” è impostato su “Sì”, impostarlo su “NO” (pagina 17).
La risoluzione visualizzata nellaschermata del menu non ècorretta.	A seconda dell’impostazione della scheda grafica, è possibile che la risoluzionevisualizzata nella schermata del menu non corrisponda a quella impostata sul computer.
Dopo avere disattivatol’alimentazione principale,l’indicatore ⏻ (alimentazione) siillumina per qualche istante.	Se l’alimentazione principale è attivata, ma l’interruttore ⏻ (alimentazione) non vienepremuto o se il monitor si trova nel modo di risparmio energetico, disattivandol’interruttore MAIN POWER, è possibile che l’indicatore ⏻ (alimentazione) non sispenga immediatamente. Non si tratta di un problema di funzionamento.

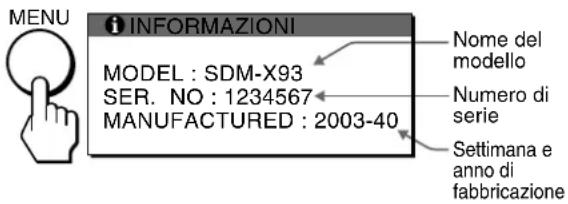

Visualizzazione delle informazioni relative al monitor

Durante la ricezione del segnale video da parte del monitor, tenere premuto il pulsante MENU per più di 5 secondi finché non viene visualizzata la finestra informativa.

Premere di nuovo il tasto MENU per chiudere la finestra.

Esempio

MENU INFORMAZIONI MODEL : SDM-X93 SER. NO : 1234567 MANUFACTURED : 2003-40 Nome del modello Numero di serie Settimana e anno di fabbricazione

Se un problema persiste, consultare un rivenditore Sony autorizzato e fornire le informazioni elencate di seguito.

• Nome del modello: SDM-X53, SDM-X73 o SDM-X93
• Numero di serie
• Descrizione dettagliata del problema
• Data di acquisto
• Nome e caratteristiche tecniche del computer e della scheda grafica
• Tipo di segnali di ingresso (RGB analogico/RGB digitale)

Funzione di autodiagnostica

Il monitor è dotato di una funzione di autodiagnostica. Se si verificano problemi a carico del/i computer o del monitor, lo schermo non visualizza alcunché e l'indicatore ⏻ (alimentazione) si illumina in verde. Se l'indicatore ⏻ (alimentazione) si illumina in arancione, il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

Indicatore ⏻ (alimentazione)

Se l'immagine scompare dallo schermo e l'indicatore ⏻ (alimentazione) si illumina in verde

1 Disattivare l'interruttore ⏻ (alimentazione) e scollegare i cavi del segnale video dal monitor.
2 Premere l'interruttore ⏻ (alimentazione) per accendere il monitor.

Se vengono visualizzate tutte e quattro le barre di colore (bianco, rosso, verde, blu), il monitor funziona correttamente. Collegare di nuovo i cavi di ingresso video e controllare le condizioni del/i computer.

Se le barre di colore non vengono visualizzate, potrebbe esservi un guasto a carico del monitor. Informare un rivenditore Sony autorizzato sulle condizioni del monitor.

Se l'indicatore ⏻ (alimentazione) si illumina in arancione

Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

Il modo di risparmio energetico del computer viene disattivato, l'indicatore ⏻ (alimentazione) si illumina in verde e l'immagine viene visualizzata sullo schermo.

Caratteristiche tecniche

SDM-X53

Pannello LCD

Tipo di pannello: a-Si TFT Active Matrix

Dimensioni dell'immagine: 15 pollici (38 cm)

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale:28–61 kHz (RGB analogico)

28–49 kHz (RGB digitale)

Verticale: 48–75 Hz (RGB analogico)

60 Hz (RGB digitale)

Risoluzione

Orizzontale: Massimo 1024 punti

Verticale: Massimo 768 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico:

0,7 Vp-p, 75 Ω, positivo

Segnale SYNC:

Livello TTL, 2,2 kΩ, positivo o negativo (sincronismo

orizzontale e verticale separato oppure composito)

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Ingresso audio

Minipresa stereo, 0,5 Vrms, 47 kΩ

Uscita diffusori

1 W × 2

Presa per le cuffie

Minipresa stereo

Requisiti di alimentazione

Temperatura di utilizzo

5-35°C

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

circa 339 × 319–419 × 201–231 mm (con supporto)

circa 339 × 297 × 53 mm (senza supporto)

Peso

Circa 4,6 kg (con supporto)

Circa 3,0 kg (senza supporto)

Plug & Play

DDC2B

Accessori

Vedere pagina 7.

SDM-X73/X93

Pannello LCD

Tipo di pannello: a-Si TFT Active Matrix

Dimensioni dell'immagine: 17 pollici (43 cm) (SDM-X73)

19 pollici (48 cm) (SDM-X93)

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale:28–80 kHz (RGB analogico)

28–64 kHz (RGB digitale)

Verticale: 48–75 Hz (RGB analogico)

60 Hz (RGB digitale)

Risoluzione

Orizzontale: Massimo 1280 punti

Verticale: Massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico:

0,7 Vp-p, 75 Ω, positivo

Segnale SYNC:

Livello TTL, 2,2 kΩ, positivo o negativo (sincronismo

orizzontale e verticale separato oppure composito)

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Ingresso audio

Minipresa stereo, 0,5 Vrms, 47 kΩ

Uscita diffusori

1 W × 2

Presa per le cuffie

Minipresa stereo

Requisiti di alimentazione

Temperatura di utilizzo

5–35 °C

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

SDM-X73

circa 367 × 361–461 × 232–248 mm (con supporto)

circa 367 × 336 × 60 mm (senza supporto)

SDM-X93

circa 412 × 395–495 × 232–248 mm (con supporto)

circa 412 × 372 × 64 mm (senza supporto)

Peso

SDM-X73

Circa 7,1 kg (con supporto)

Circa 5,0 kg (senza supporto)

SDM-X93

Circa 7,5 kg (con supporto)

Circa 5,4 kg (senza supporto)

Plug & Play

DDC2B

Accessori

Vedere pagina 7.

* Condizione di sincronizzazione orizzontale e verticale consigliata

- L'ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 μs, a seconda di qual è più ampia.

- L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.

- L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

TCO'99 Eco-document
