SDMX73 - Moniteur SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Moniteur SONY SDMX73, résolution Full HD, taille de l'écran 27 pouces, technologie LED, temps de réponse de 5 ms, fréquence de rafraîchissement de 60 Hz.
Utilisation	Idéal pour le travail de bureau, le graphisme, et le divertissement multimédia. Connectivité via HDMI et DisplayPort.
Maintenance et Réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de panne, contacter un service agréé SONY.
Sécurité	Respecter les consignes de sécurité électrique, ne pas exposer à l'humidité, utiliser un support stable pour éviter les chutes.
Informations Générales	Garantie de 2 ans, poids de 5 kg, dimensions 61.2 x 45.5 x 20.5 cm, consommation d'énergie de 30 W en fonctionnement.

FOIRE AUX QUESTIONS - SDMX73 SONY

Comment connecter mon moniteur SONY SDMX73 à mon ordinateur ?

Vous pouvez connecter le moniteur SONY SDMX73 à votre ordinateur en utilisant un câble HDMI ou VGA. Assurez-vous que les ports de votre ordinateur et du moniteur sont compatibles.

Que faire si l'écran de mon moniteur SONY SDMX73 reste noir ?

Vérifiez que le moniteur est bien allumé et que le câble d'alimentation est correctement branché. Assurez-vous également que le câble de connexion à l'ordinateur est en bon état et correctement connecté.

Comment ajuster la luminosité et le contraste sur le SONY SDMX73 ?

Utilisez les boutons de menu situés sur le moniteur pour accéder aux paramètres d'affichage. Vous pourrez ajuster la luminosité et le contraste à partir de là.

Mon moniteur SONY SDMX73 affiche des couleurs étranges, que faire ?

Vérifiez les paramètres d'affichage de votre ordinateur pour vous assurer qu'ils sont correctement configurés. Vous pouvez également essayer de réinitialiser les paramètres du moniteur aux valeurs d'usine.

Le son de mon moniteur SONY SDMX73 ne fonctionne pas, que faire ?

Assurez-vous que le volume du moniteur est réglé correctement et que les haut-parleurs ne sont pas désactivés. Vérifiez également que le câble audio est correctement branché, si vous utilisez une connexion séparée.

Comment mettre à jour le firmware de mon moniteur SONY SDMX73 ?

Pour mettre à jour le firmware, visitez le site Web de Sony, recherchez le modèle SONY SDMX73 et suivez les instructions fournies pour télécharger et installer la mise à jour.

Quelle est la garantie du moniteur SONY SDMX73 ?

Le moniteur SONY SDMX73 est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation ou le site Web de Sony pour plus de détails.

Comment nettoyer l'écran de mon moniteur SONY SDMX73 ?

Utilisez un chiffon doux et non pelucheux, légèrement humidifié avec de l'eau ou un nettoyant pour écran. Ne jamais utiliser de produits chimiques agressifs qui pourraient endommager l'écran.

Mon moniteur SONY SDMX73 est trop petit, existe-t-il des options de montage ?

Oui, le SONY SDMX73 est compatible avec les supports de montage VESA. Vous pouvez acheter un support de montage compatible pour l'installer sur un mur ou un bras articulé.

MODE D'EMPLOI SDMX73 SONY

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Identification des composants et des commandes ..... 5

Installation....7

Réglage 1 : Raccordez les câbles de signal vidéo .....7

Réglage 2 : Branchez le câble audio ....8

Réglage 3 : Branchez le câble d'alimentation ..... 8

Réglage 4 : Regroupez les cordons et les câbles ..... 9

Réglage 5 : Mettez le moniteur et l'ordinateur sous tension ..... 9

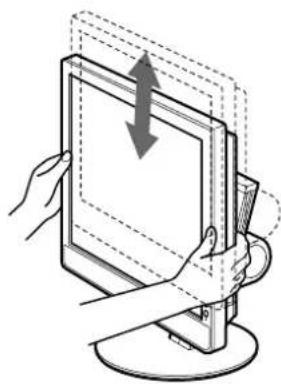

Réglage 6 :Réglez la hauteur et le degré d'inclinaison ..... 10

Sélection du signal d'entrée (Touche INPUT) ..... 11

Personnalisation de votre moniteur....12

Navigation dans le menu 12

Menu RÉGLAGE IMAGE 13

Menu ECRAN (signal RVB analogique uniquement) ..... 14

Menu COULEUR 15

γ Menu GAMMA 16

Menu POSITION MENU....16

Menu DETECT ENTREE ACTIV/INACTIF 16

Menu LANGUAGE....17

→← Menu RESTAURE 17

Menu VERROU RÉGLAGES 17

Spécifications techniques....18

Contrôle du volume....18

Fonction d'économie d'énergie. 18

Réduction de la consommation électrique (Mode ECO)....19

Fonction de réglage automatique de la luminosité (capteur de lumière)....19

Fonction de réglage automatique de la qualité de l'image (signal RVB analogique uniquement)....19

Dépannage .....20

Messages affichés .... 20

Symptômes de défaillance et remèdes. 21

Fonction d'autodiagnostic 23

Spécifications.....24

Avertissement sur les connexions d'alimentation

- Utilisez le câble d'alimentation fourni. Si vous utilisez un câble d'alimentation différent, assurez-vous qu'il est compatible avec la tension secteur locale.

Pour les clients aux Etats-Unis

Si vous n'utilisez pas le câble approprié, ce moniteur ne sera pas conforme aux normes FCC obligatoires.

Pour les clients au Royaume-Uni

Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser le câble d'alimentation adapté au Royaume-Uni.

Exemples de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA uniquement

L'appareil doit être installé à proximité d'une prise de courant aisément accessible.

Installation

N'installez pas et ne laissez pas le moniteur :

• A des endroits exposés à des températures extrêmes, par exemple à proximité d'un radiateur, d'un conduit de chauffage ou exposé directement au soleil. L'exposition du moniteur à des températures extrêmes, comme dans l'habitacle d'une voiture garée en plein soleil ou à proximité d'un conduit de chauffage, risque d'entraîner des déformations du châssis ou des dysfonctionnements.
• A des endroits soumis à des vibrations mécaniques ou à des chocs.
• A proximité d'appareils générant de puissants champs magnétiques, comme un téléviseur ou d'autres appareils électroménagers.
• A des endroit soumis à des quantités inhabituelles de poussière, de saletés ou de sable, par exemple à côté d'une fenêtre ouverte ou d'une porte donnant sur l'extérieur. En cas d'installation temporaire à l'extérieur, veillez à prendre les précautions requises contre la poussière et les saletés en suspension dans l'air. Faute de quoi des dommages irréparables risquent de se produire.

Manipulation de l'écran LCD

• Ne laissez pas l'écran LCD face au soleil, car vous risquez sinon de l'endommager. Faites donc attention si vous installez le moniteur à côté d'une fenêtre.
• N'appuyez pas sur la surface de l'écran LCD et veillez à ne pas l'érafler. Ne posez pas d'objets lourds sur l'écran LCD. Vous risquez sinon d'altérer l'uniformité de l'écran ou de provoquer un dysfonctionnement de l'écran LCD.
• Lorsque le moniteur est utilisé dans un environnement froid, il est possible qu'une image rémanente apparaissé sur l'écran. Il ne s'agit pas d'un dysfonctionnement. L'écran recouvre sa condition normale dès que la température est revenue à un niveau normal.
• Si une image fixe reste affichée pendant une longue durée, il se peut qu'une image rémanente apparaisse pendant un certain temps. Cette image rémanente finira par disparaître.
• Le panneau LCD s'échauffe en cours d'utilisation. Il ne s'agit pas d'un dysfonctionnement.

A propos des haut-parleurs stéréo intégrés

Assurez-vous de tenir vos équipements d'enregistrement magnétique, vos cassettes et vos disquettes à l'écart des ouvertures des haut-parleurs qui génèrent des champs magnétiques. Ces champs magnétiques sont susceptibles d'effacer ou d'endommager les données stockées sur vos cassettes ou disquettes.

Remarque sur l'écran à cristaux liquides (LCD - Liquid Crystal Display)

Veuillez noter que l'écran LCD est issu d'une technologie de haute précision. Toutefois, il est possible que des points noirs ou des points brillants de lumière (rouges, bleus ou verts) apparaissent constamment sur l'écran LCD, ainsi que des bandes de couleurs irrégulières ou une certaine luminosité. Il ne s'agit pas d'un dysfonctionnement.

(Points effectifs : supérieurs à 99,99%)

Entretien

• Débranchez le câble d'alimentation de la prise secteur avant de procéder au nettoyage de votre moniteur.
• Nettoyez l'écran LCD avec un chiffon doux. Si vous utilisez un liquide de nettoyage pour le verre, n'utilisez pas de nettoyant contenant une solution antistatique ou tout autre additif similaire, car vous risquez sinon de griffer le revêtement de l'écran LCD.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez aucun type de tampon abrasif, de poudre à récurer ou de solvant tel que de l'alcool ou de la benzine.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets pointus ou abrasifs comme un stylo à bille ou un tournevis. Ce type de contact risque de rayer le tube image.
• Sachez qu'une détérioration des matériaux ou du revêtement de l'écran LCD risque de se produire si le moniteur est exposé à des solvants volatiles comme des insecticides ou en cas de contact prolongé avec des objets en caoutchouc ou en vinyle.

Transport

• Débranchez tous les câbles du moniteur, puis, après avoir réglé l'écran LCD à son point le plus haut, saisissez fermement les deux côtés de l'écran LCD en prenant soin de ne pas rayer ce dernier pendant le transport. Si vous laissez tomber le moniteur, vous risquez de vous blesser ou de l'endommager.
• Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton et les matériaux de conditionnement originaux.

Elimination du moniteur

• N'éliminez pas ce moniteur avec les ordures ménagères.
• Le tube fluorescent utilisé dans ce moniteur contient du mercure. L'élimination de ce moniteur doit être effectuée conformément aux réglementations des autorités locales compétentes en matière de propreté publique.

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.

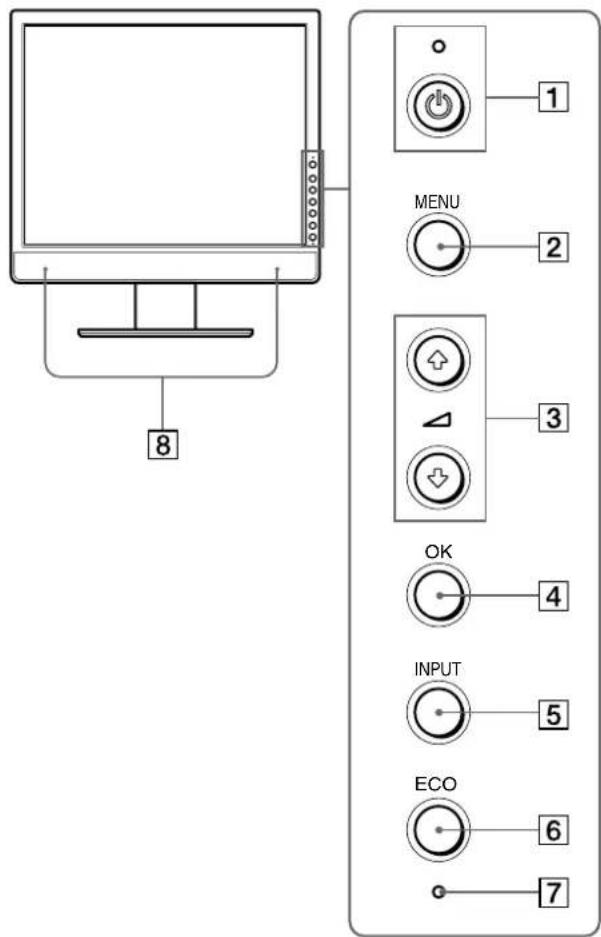

Avant de l'écran LCD

8 MENU 2 3 OK 4 INPUT 5 ECO 6 7

Vue latérale de l'écran LCD

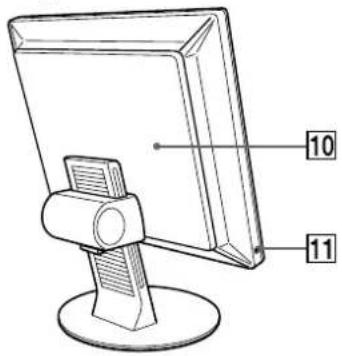

Arrière du support de l'écran

1 Commutateur ⏻ (alimentation) et indicateur ⏻ (alimentation) (pages 9, 18, 23)
Ce commutateur met le moniteur sous tension lorsque l'indicateur d'alimentation ⏻ s'allume en rouge. Appuyez de nouveau sur ce commutateur pour mettre le moniteur hors tension.
Si l'indicateur ⏻ (alimentation) ne s'allume pas, appuyez sur le commutateur MAIN POWER (9).

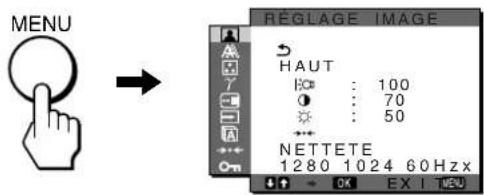

② Touche MENU (page 12)
Cette touche permet d'activer et de désactiver l'écran de menu.

③ Touches ↓/↑ et ∠ (volume) (pages 12, 18)

Ces touches permettent de sélectionner les options de menu et d'effectuer des réglages. Elles permettent également d'afficher le menu « Volume » pour contrôler le volume.

4 Touche OK (page 12)

Cette touche active les réglages et les options de menu sélectionnés à l'aide des touches ↓/↑ (3).

5 Touche INPUT (page 11)

Cette touche permet de commuter le signal d'entrée vidéo entre INPUT1, INPUT2 et INPUT3 (SDM-X73/X93) lorsque deux ordinateurs sont raccordés au moniteur.

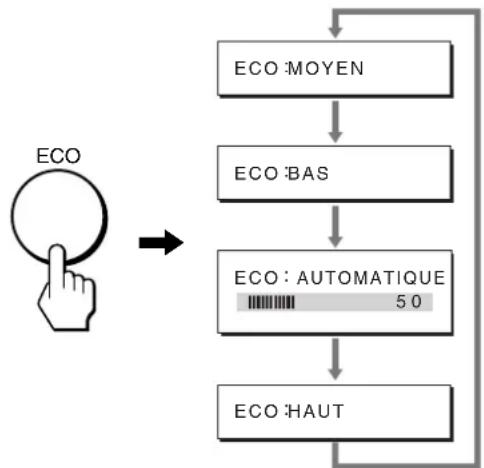

6 Touche ECO (page 19)

Cette touche permet de réduire la consommation électrique.

7 Capteur de lumière (page 19)

Ce capteur mesure la luminosité ambiante. Veillez à ne pas recouvrir le capteur avec du papier ou autre chose.

8 Haut-parleurs stéréo (page 18)

Ces haut-parleurs diffusent les signaux audio sous forme de sons.

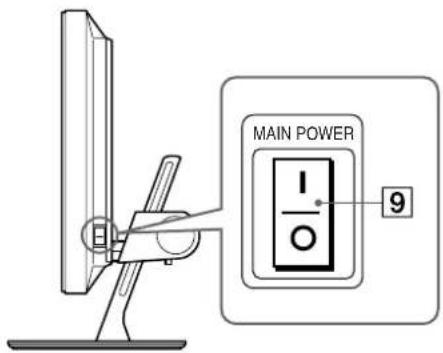

9 Commutateur MAIN POWER (page 9)

Ce commutateur d'alimentation principale met le moniteur sous et hors tension.

10 Panneau arrière (page 7)

Retirez ce capot pour raccorder des câbles ou des cordons.

11 Prise pour casque d'écoute (page 18)

Cette prise transmet les signaux audio vers un casque d'écoute.

(suite page suivante)

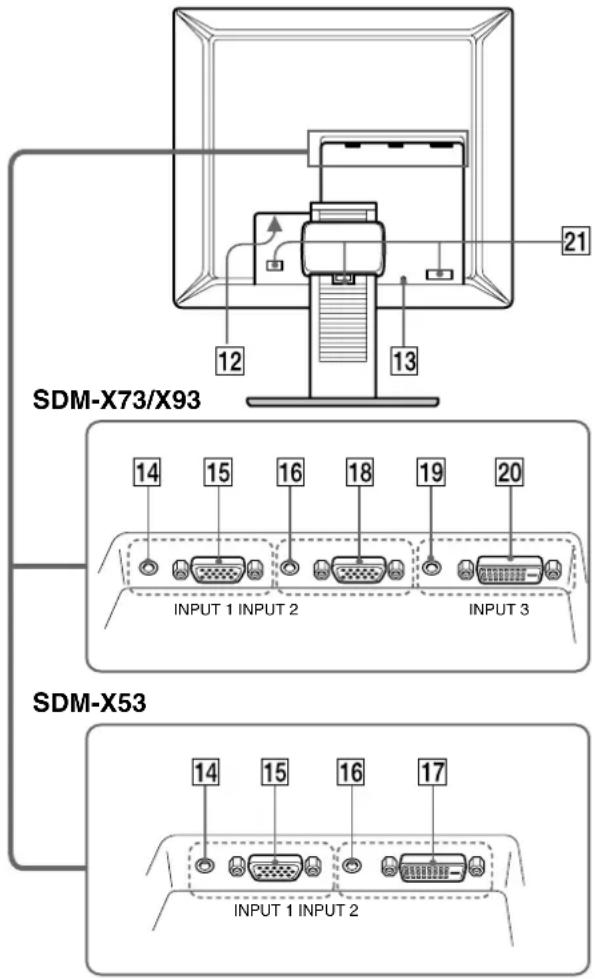

Arrière de l'écran LCD

SDM-X73/X93 12 13 21 14 15 16 18 19 20 INPUT 1 INPUT 2 INPUT 3 SDM-X53 14 15 16 17 INPUT 1 INPUT 2

12 Connecteur AC IN (page 8)

Ce connecteur raccorde le cordon d'alimentation (fourni).

13 Orifice de verrouillage de sécurité

L'orifice de verrouillage de sécurité doit être utilisé avec le système Kensington Micro Saver Security System.

Micro Saver Security System est une marque commerciale de Kensington.

14 Prise d'entrée audio pour INPUT1 (page 8)

Cette prise capte des signaux audio lorsqu'elle est raccordée à la prise de sortie audio d'un ordinateur ou d'un autre appareil audio raccordé à INPUT1.

15 Connecteur d'entrée HD15 (RVB analogique) pour INPUT1 (page 7)

Ce connecteur transmet des signaux vidéo RVB analogiques (0,700 Vc-c, positifs) et des signaux de synchronisation.

16 Prise d'entrée audio pour INPUT2 (page 8)

Cette prise capte des signaux audio lorsqu'elle est raccordée à la prise de sortie audio d'un ordinateur ou d'un autre appareil audio raccordé à INPUT2.

17 Connecteur d'entrée DVI-D (RVB numérique) pour INPUT2 (SDM-X53) (page 7)

Ce connecteur transmet des signaux vidéo RVB numériques conformes à la DVI Rév. 1.0.

18 Connecteur d'entrée HD15 (RVB analogique) pour INPUT2 (SDM-X73/X93) (page 7)

Ce connecteur transmet des signaux vidéo RVB analogiques (0,700 Vc-c, positifs) et des signaux de synchronisation.

19 Prise d'entrée audio pour INPUT3 (SDM-X73/X93) (page 8)

Cette prise capte des signaux audio lorsqu'elle est raccordée à la prise de sortie audio d'un ordinateur ou d'un autre appareil audio raccordé à INPUT3.

20 Connecteur d'entrée DVI-D (RVB numérique) pour INPUT3 (SDM-X73/X93) (page 7)

Ce connecteur transmet des signaux vidéo RVB numériques conformes à la DVI Rév. 1.0.

21 Support de câbles (page 9)

Cette pièce permet de maintenir les câbles et les cordons contre le moniteur.

Installation

Avant d'utiliser votre moniteur, vérifiez que les accessoires suivants se trouvent bien dans le carton d'emballage:

• Ecran LCD
• Câble d'alimentation
- Câble de signal vidéo HD15-HD15 (RVB analogique)
- Câble de signal vidéo DVI-D (RVB numérique)
• Câble audio (minifiche stéréo)
- CD-ROM (logiciel utilitaire pour Windows et Macintosh, mode d'emploi, etc.)
- Carte de garantie
• Guide de configuration rapide

Réglage 1 : Raccordez les câbles de signal vidéo

• Eteignez le moniteur et l'ordinateur avant d'effectuer le raccordement.
• Lorsque vous raccordez l'ordinateur au connecteur d'entrée HD15 (RVB analogique) du moniteur, reportez-vous à « Raccordez un ordinateur équipé d'un connecteur de sortie HD15 (RVB analogique). »

Remarque

Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risquez sinon de plier les broches.

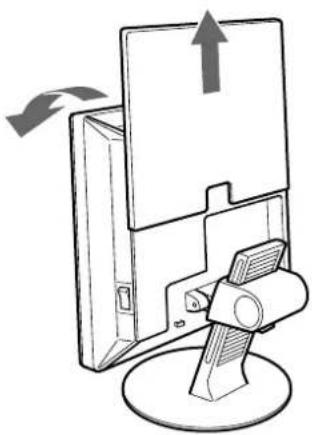

1 Faites coulisser le panneau arrière vers le haut.
2 Faites basculer l'écran vers l'avant.

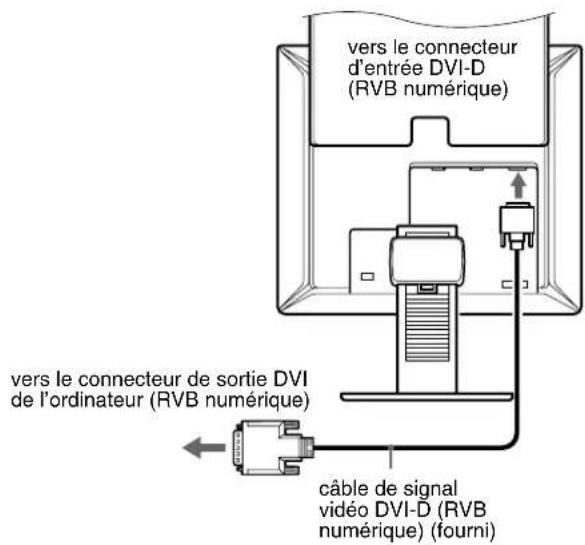

Raccordez un ordinateur équipé d'un connecteur de sortie DVI (RVB numérique)

Raccordez l'ordinateur au connecteur d'entrée DVI-D (RVB numérique) du moniteur pour INPUT2 (SDM-X53) ou INPUT3 (SDM-X73/X93) à l'aide du câble de signal vidéo DVI-D (RVB numérique) fourni.

vers le connecteur d'entrée DVI-D (RVB numérique) vers le connecteur de sortie DVI de l'ordinateur (RVB numérique) câble de signal vidéo DVI-Đ (RVB numérique) (fourni)

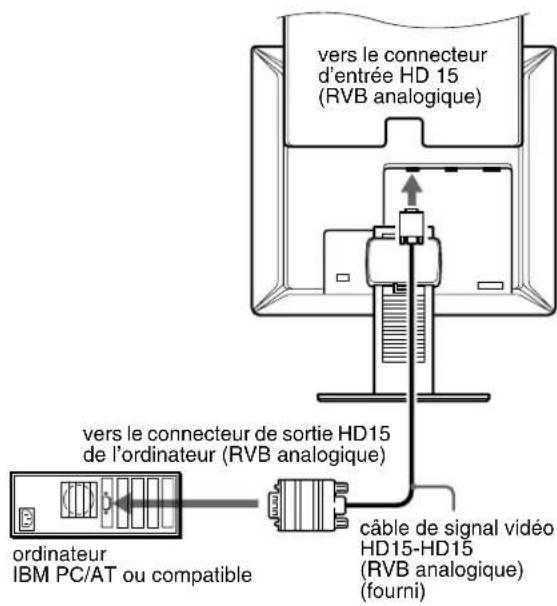

Raccordez un ordinateur équipé d'un connecteur de sortie HD15 (RVB analogique)

Raccordez l'ordinateur au connecteur d'entrée HD15 (RVB analogique) pour INPUT1 ou INPUT2 du moniteur à l'aide du câble de signal vidéo HD15-HD15 (RVB analogique) fourni (SDM-X73/X93).

Raccordez l'ordinateur comme illustré ci-après.

■ Raccordement à un ordinateur IBM PC/AT ou compatible

vers le connecteur d'entrée HD 15 (RVB analogique) vers le connecteur de sortie HD15 de l'ordinateur (RVB analogique) câble de signal vidéo HD15-HD15 (RVB analogique) (fourni) ordinateur IBM PC/AT ou compatible

(suite page suivante)

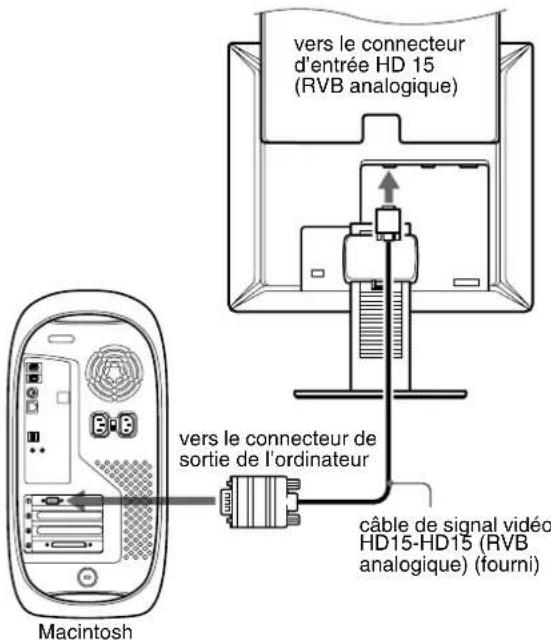

■ Raccordement à un Macintosh

vers le connecteur d'entrée HD 15 (RVB analogique) vers le connecteur de sortie de l'ordinateur câble de signal vidéo HD15-HD15 (RVB analogique) (fourni) Macintosh

En cas de raccordement d'un ordinateur Macintosh, utilisez si nécessaire un adaptateur (non fourni). Raccordez l'adaptateur à l'ordinateur avant de raccorder le câble du signal vidéo.

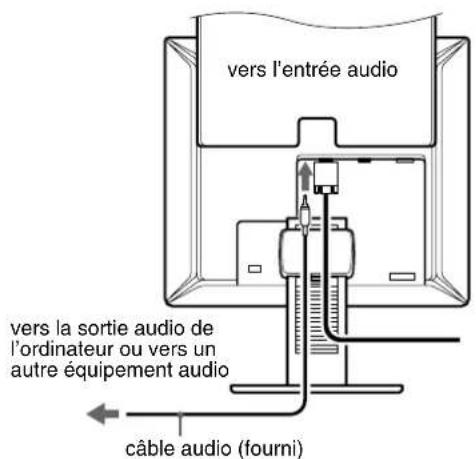

Réglage 2 : Branchez le câble audio

Raccordez le câble audio fourni à la prise d'entrée audio correspondante du moniteur.

Avec les haut-parleurs ou les écouteurs du moniteur, vous pouvez écouter le son à partir de l'ordinateur ou d'un autre appareil audio raccordé aux prises d'entrée audio du moniteur. Pour plus d'informations, voir « Contrôle du volume » à la page 18.

vers l'entrée audio vers la sortie audio de l'ordinateur ou vers un autre équipement audio câble audio (fourni)

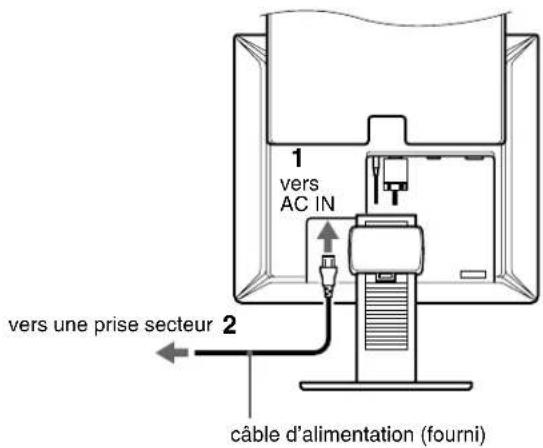

Réglage 3 : Branchez le câble d'alimentation

1 Raccordez solidement le cordon d'alimentation fourni au connecteur AC IN du moniteur.
2 Raccordez solidement l'autre extrémité du cordon à une prise secteur.

1 vers AC IN 2 vers une prise secteur câble d'alimentation (fourni)

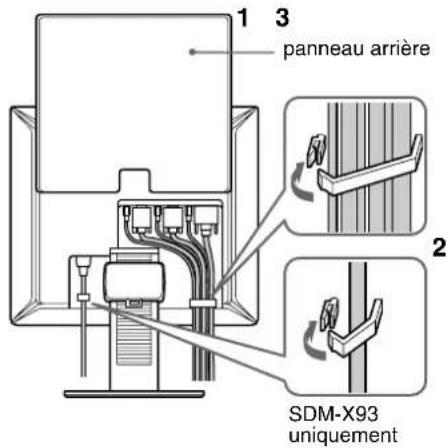

Réglage 4 : Regroupez les cordons et les câbles

1 Faites coulisser le panneau arrière vers le haut.
2 Sécurisez le câble de signal vidéo, les câbles audio et le cordon d'alimentation à l'aide du support de câbles du boîtier.
3 Faites coulisser le panneau arrière vers le bas.

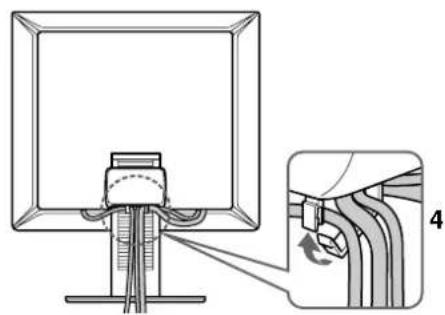

4 Regroupez tous les cordons et les câbles en les passant dans le support de câbles du trépied du moniteur.

1 3 panneau arrière 2 SDM-X93 uniquement

Si vous ne parvenez pas à regrouper tous les cordons et tous les câbles en les passant dans le support de câbles du trépied du moniteur, laissez-les pendre.

Réglage 5 : Mettez le moniteur et l'ordinateur sous tension

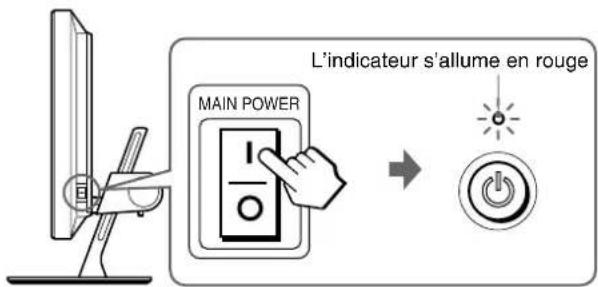

1 Si vous n'avez pas encore appuyé dessus, appuyez sur le commutateur MAIN POWER situé sur le côté droit du moniteur, vers I. Vérifiez que l'indicateur d'alimentation ⏻ est allumé en rouge.

Remarque

Le commutateur MAIN POWER du moniteur est réglé par défaut sur marche (1).

L'indicateur s'allume en rouge MAIN POWER

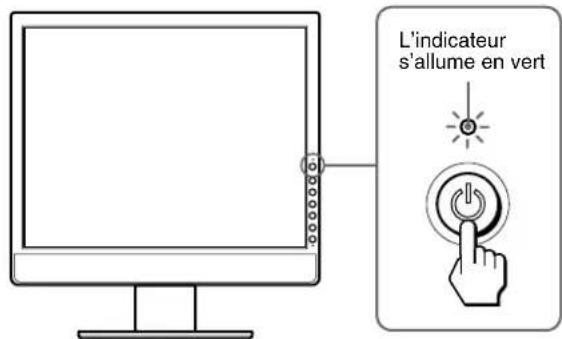

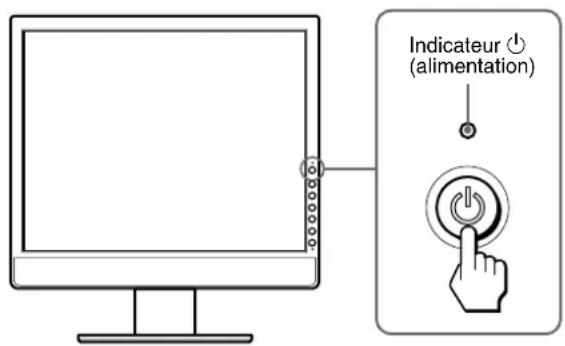

2 Appuyez sur le commutateur d'alimentation ⏻ situé à droite à l'avant du moniteur.

L'indicateur d'alimentation ⏻ s'allume en vert.

L'indicateur s'allume en vert

3 Mettez l'ordinateur sous tension.

4 Appuyez sur la touche INPUT et sélectionnez le signal d'entrée souhaité.

L'image en entrée sélectionnée s'affiche à l'écran. Pour plus d'informations, voir « Sélection du signal d'entrée (Touche INPUT) » à la page 11.

L'installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l'image (page 12).

(suite page suivante)

Si aucune image n'apparaît sur l'écran

• Vérifiez que le cordon d'alimentation et le câble du signal vidéo sont correctement raccordés.
• Si l'indication « PAS ENTREE VIDEO » apparaît sur l'écran :
• L'ordinateur est en mode d'économie d'énergie. Essayez d'appuyer sur n'importe quelle touche du clavier ou déplacez la souris.
• Vérifiez que le réglage du signal d'entrée est correct en appuyant sur la touche INPUT (page 11).
• Si l'indication « CABLE PAS CONNECTÉ » apparaît sur l'écran :
• Vérifiez que le câble de signal vidéo est raccordé correctement.
• Vérifiez que le réglage du signal d'entrée est correct en appuyant sur la touche INPUT (page 11).
• Si l'indication « HORS PLAGE » apparaît sur l'écran, reconnectez l'ancien moniteur. Réglez ensuite la carte graphique de l'ordinateur dans les plages suivantes.

SDM-X53

	RVB analogique RVB numérique
Fréquence horizontale	28–61 kHz 28–49 kHz
Fréquence verticale	48–75 Hz 60 Hz
Résolution	1024 × 768 ou moins

SDM-X73/X93

	RVB analogique RVB numérique
Fréquence horizontale	28–80 kHz 28–64 kHz
Fréquence verticale	48–75 Hz 60 Hz
Résolution	1280 × 1024 ou moins

Pour des informations détaillées sur les messages à l'écran, voir « Symptômes de défaillance et remèdes » à la page 21.

Vous n'avez besoin d'aucun pilote spécifique

Ce moniteur est compatible avec la norme Plug & Play «DDC» et détecte automatiquement toutes les informations relatives au moniteur. Il n'est pas nécessaire d'installer de pilote sur l'ordinateur.

La première fois que vous mettez sous tension votre ordinateur après avoir raccordé le moniteur, l'assistant de réglage peut s'afficher sur l'écran. Dans ce cas, suivez les instructions indiquées sur l'écran. Le moniteur Plug & Play est automatiquement sélectionné afin que vous puissiez l'utiliser.

La fréquence verticale devient 60 Hz.

Etant donné que les scintillements sur le moniteur sont discrets, vous pouvez l'utiliser tel quel. Vous n'avez pas besoin de régler la fréquence verticale sur une valeur particulièrement élevée.

Réglage 6 : Réglez la hauteur et le degré d'inclinaison

Ce moniteur peut être ajusté selon les angles indiqués ci-dessous.

Tenez le panneau LCD par les côtés, puis ajustez l'angle de vue de l'écran.

Pour une utilisation confortable du moniteur

Ajustez l'angle de visualisation de votre moniteur en fonction de la hauteur de votre bureau et de votre chaise pour que la lumière de l'écran ne se réfléchisse pas dans vos yeux.

Remarque

Procédez lentement et avec précaution lors du réglage de l'inclinaison et de la hauteur de l'écran, en veillant à ne pas cogner le moniteur contre le bureau.

Sélection du signal d'entrée

(Touche INPUT)

Appuyez sur la touche INPUT.

Le signal d'entrée change à chaque pression sur cette touche.

SDM-X53

Message à l’écran (s’affiche pendant environ 5 secondes dans le coin supérieur gauche).	Configuration du signal en entrée
INPUT1 : HD15 Connecteur d	‘entrée HD15 (RVB analogique) pour INPUT1
INPUT2 : DVI-D Connecteur d	‘entrée DVI-D (RVB numérique) pour INPUT2

SDM-X73/X93

Message à l’écran (s’affiche pendant environ 5 secondes dans le coin supérieur gauche).	Configuration du signal en entrée
INPUT1 : HD15 Connecteur d	‘entrée HD15 (RVB analogique) pour INPUT1
INPUT2 : HD15 Connecteur d	‘entrée HD15 (RVB analogique) pour INPUT2
INPUT3 : DVI-D Connecteur d	‘entrée DVI-D (RVB numérique) pour INPUT3

Personnalisation de votre moniteur

Avant de procéder aux réglages

Raccordez le moniteur et l'ordinateur, puis mettez-les sous tension.

Pour obtenir des résultats optimaux, attendez au moins 30 minutes avant d'effectuer les réglages.

Vous pouvez effectuer de nombreux réglages à l'aide des menus d'affichage.

Navigation dans le menu

1 Affichez le menu principal.

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran.

MENU REGLAGE IMAGE HAUT 100 70 50 NETTETE 1280 1024 60Hz EX I MENU

2 Sélectionnez le menu.

Appuyez sur les touches ↓/↑ pour afficher le menu de votre choix. Appuyez sur la touche OK pour passer à la première option de menu.

3 Sélectionnez l'option que vous souhaitez régler.

Appuyez sur les touches ↓/↑ pour sélectionner l'option que vous souhaiter ajuster, puis appuyez sur la touche OK.

Si est l'une des options de menu.

Lorsque vous sélectionnez é que vous appuyez sur la touche OK, l'affichage revient au menu précédent.

4 Réglez l'option.

Appuyez sur les touches ↓/↑ pour procéder au réglage, appuyez ensuite sur la touche OK.

Lorsque vous appuyez sur la touche OK, le réglage est mémorisé et l'appareil revient au menu précédent.

Appuyez une fois sur la touche MENU pour revenir en mode de visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout d'environ 45 secondes.

■ Réinitialisation des réglages aux réglages par défaut

Vous pouvez réinitialiser les réglages à l'aide du menu RESTAURE. Pour de plus amples informations sur la réinitialisation des réglages, reportez-vous à la section → (RESTAURE) à la page 17.

Menu RÉGLAGE IMAGE

Vous pouvez régler les éléments suivants à l'aide du menu RÉGLAGE IMAGE.

• MODE (mode d'économie ECO)
• RETROÉCLAIRAGE |:
• CONTRASTE ①
• LUMINOSITÉ
- RESTAURE
• NETTETE

REGLAGE IMAGE HAUT : 100 : 70 : 50 NETTETE 1280 1024 60Hz x

■ Sélection du MODE (mode d'économie ECO)

Vous pouvez sélectionner le mode d'image pour réduire la consommation électrique.

Remarque

Vous pouvez également sélectionner le mode d'image avec la touche ECO (page 5 et 19) située à l'avant du moniteur.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner 📄 (RÉGLAGE IMAGE), puis appuyez sur la touche OK. Le menu RÉGLAGE IMAGE apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « HAUT », puis appuyez sur la touche OK.

Le menu « MODE » apparaît à l'écran.

MODE ■HAUT MOYEN BAS AUTOMATIQUE 1280 1024 60 Hz x OK EX TWO

4 Appuyez sur les touches ↓/↑ pour sélectionner le mode souhaité, puis appuyez sur la touche OK.

La luminosité de l'écran est modifiée lorsque le mode passe à HAUT → MOYEN → BAS, et la consommation électrique est réduite. Lors de la sélection de « AUTOMATIQUE », le moniteur règle automatiquement la luminosité de l'écran en fonction de la luminosité ambiante (fonction de réglage automatique de la luminosité). Pour de plus amples informations, reportez-vous à la section « Fonction de réglage automatique de la luminosité (capteur de lumière) » à la page 19.

Remarque

En mode AUTO, vous ne pouvez pas régler le rétroéclairage.

■ Réglage de RETROÉCLAIRAGE |

Si l'écran est trop lumineux, ajustez le rétroéclairage pour rendre l'écran plus agréable à regarder.

Remarque

Il est impossible d'ajuster le rétroéclairage lorsque le Mode ECO est réglé sur « AUTOMATIQUE » (page 19).

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (RÉGLAGE IMAGE), puis appuyez sur la touche OK.

Le menu RÉGLAGE IMAGE apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « RETROÉCLAIRAGE », puis appuyez sur la touche OK.

Le menu « RETROÉCLAIRAGE » apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour ajuster le niveau de luminosité, puis appuyez sur la touche OK.

■ Réglage de CONTRASTE Ⓐ

Ajustez le contraste de l'image.

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner 📁 (RÉGLAGE IMAGE), puis appuyez sur la touche OK. Le menu RÉGLAGE IMAGE apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « Ⓐ CONTRASTE », puis appuyez sur la touche OK. Le menu « CONTRASTE » apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour régler le contraste, puis appuyez sur la touche OK.

■ Réglage de LUMINOSITÉ

Ajustez la luminosité de l'image (niveau du noir).

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner 📁 (RÉGLAGE IMAGE), puis appuyez sur la touche OK. Le menu RÉGLAGE IMAGE apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « LUMINOSITÉ », puis appuyez sur la touche OK. Le menu « LUMINOSITÉ » apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour régler la luminosité, puis appuyez sur la touche OK.

(suite page suivante)

■ Réinitialisation des données de réglage à leurs valeurs par défaut →←

Vous pouvez réinitialiser les réglages à leurs valeurs par défaut.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (RÉGLAGE IMAGE), puis appuyez sur la touche OK.

Le menu RÉGLAGE IMAGE apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « →← RESTAURE », puis appuyez sur la touche OK.

Le menu « RESTAURE » apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour sélectionner le mode souhaité, puis appuyez sur la touche OK.

• OK : réinitialise toutes les données de réglage du menu RÉGLAGE IMAGE à leurs valeurs par défaut.
• ANNULER : annule la réinitialisation et revient au menu RÉGLAGE IMAGE.

■ Réglage de NETTETE

Effectuez ce réglage pour augmenter la netteté des bords des images, etc.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (RÉGLAGE IMAGE), puis appuyez sur la touche OK.

Le menu RÉGLAGE IMAGE apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « NETTETE », puis appuyez sur la touche OK.

Le menu « NETTETE » apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour régler la netteté, puis appuyez sur la touche OK.

Menu ECRAN (signal RVB analogique uniquement)

Vous pouvez régler les éléments suivants à l'aide du menu ECRAN.

• AUTOMATIQUE
- PHASE
• P I T C H
• CENTRAGE H
• CENTRAGE V

ECRAN AUTOMATIQUE PHASE PITCH CENTRAGE H CENTRAGE V 1280 1024 60Hz

Remarque

Lors de la réception de signaux RVB numériques en provenance du connecteur d'entrée DVI-D pour INPUT2 (SDM-X53) et INPUT3 (SDM-X73/X93), aucun réglage n'est nécessaire.

■ Fonction de réglage automatique de la qualité de l'image

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la netteté de l'image (phase/pas) et garantit la qualité de l'image qui apparaît sur l'écran (page 19).

Remarque

Lorsque la fonction de réglage automatique de la qualité de l'image est activée, seul le commutateur d'alimentation ⏻ fonctionne.

Si la fonction de réglage automatique de la qualité de l'image de ce moniteur semble ne pas régler complètement l'image

Vous pouvez effectuer un autre réglage automatique de la qualité l'image pour le signal d'entrée réglé (voir « AUTOMATIQUE » ci-dessous).

Si vous souhaitez effectuer d'autres réglages de la qualité de l'image

Vous pouvez régler manuellement la netteté (phase/pas) et la position (horizontale/verticale) de l'image.

Ces réglages sont mémorisés et automatiquement affichés lorsque le moniteur capte un signal d'entrée mémorisé précédemment.

■ Effectuez d'autres réglages automatiques de la qualité de l'image pour le signal d'entrée réglé (AUTOMATIQUE)

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN), puis appuyez sur la touche OK.

Le menu ECRAN apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « AUTOMATIQUE », puis appuyez sur la touche OK.

Procédez aux réglages appropriés de la phase, du pas et de la position horizontale/verticale de l'écran pour le signal d'entrée réglé et enregistrez-les.

■ Réglage manuel de la netteté de l'image (Phase/Pitch)

Vous pouvez ajuster la netteté de l'image comme suit. Ce réglage est effectif lorsque l'ordinateur est raccordé au connecteur d'entrée HD15 (RVB analogique) du moniteur.

1 Réglez la résolution sur 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93) sur l'ordinateur.

2 Chargez le CD-ROM.

3 Lancez le CD-ROM, sélectionnez la zone et le modèle, puis affichez la mire de test.

Pour Windows

Cliquez sur |Utility| → |Windows|/[Win Utility.exe]. Pour Macintosh

Cliquez sur [Utility] → [Mac]/[Mac Utility].

4 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN), puis appuyez sur la touche OK.

Le menu ECRAN apparaît à l'écran.

6 Appuyez sur les touches ↓/↑ pour sélectionner « PHASE », puis appuyez sur la touche OK. Le menu de réglage « PHASE » apparaît à l'écran.

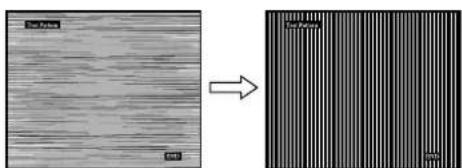

7 Appuyez sur les touches ↓/↑ jusqu'à ce que les rayures horizontales soient réduites au minimum. Réglez la valeur de façon à ce que les rayures horizontales soient réduites au minimum.

8 Appuyez sur la touche OK.

Le menu principal apparaît à l'écran. Si vous observez des bandes verticales sur tout l'écran, ajustez le pas en effectuant les étapes suivantes.

9 Appuyez sur les touches ↓/↑ pour sélectionner « PITCH », puis appuyez sur la touche OK. Le menu de réglage « PITCH » apparaît à l'écran.

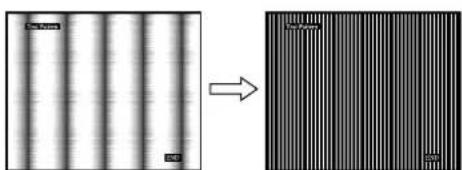

10 Appuyez sur les touches ↓/↑ jusqu'à ce que les bandes verticales disparaissent.

Ajustez la valeur jusqu'à ce que les rayures verticales aient disparu.

11 Cliquez sur END sur l'écran pour désactiver la mire de test.

■ Réglage manuel de la position de l'image (CENTRAGE H /CENTRAGE V)

Si l'image n'est pas centrée sur l'écran, ajustez le centrage de l'image en procédant comme suit.

1 Réglez la résolution sur 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93) sur l'ordinateur.

2 Chargez le CD-ROM.

3 Lancez le CD-ROM, sélectionnez la zone et le modèle, puis affichez la mire de test. Pour Windows

Cliquez sur [Utility] → [Windows]/[Win Utility.exe]. Pour Macintosh

Cliquez sur [Utility] → [Mac]/[Mac Utility].

4 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN), puis appuyez sur la touche OK.

Le menu ECRAN apparaît à l'écran.

6 Appuyez sur les touches ↓/↑ pour sélectionner « CENTRAGE H » ou « CENTRAGE V », puis appuyez sur la touche OK.

Le menu de réglage « CENTRAGE H » ou « CENTRAGE V » apparaît sur l'écran.

7 Appuyez sur les touches ↓/↑ pour centrer la mire de test sur l'écran.

8 Cliquez sur END sur l'écran pour désactiver la mire de test.

Menu COULEUR

Vous pouvez sélectionner le niveau de couleur des zones de couleur blanche de l'image à l'aide des réglages de température des couleurs par défaut.

Vous pouvez également régler avec précision la température des couleurs, si nécessaire.

COULEUR ■ 9300K 6500K UTILISATEUR L RÉGLER 1280 1024 60 Hz x

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (COULEUR), puis appuyez sur la touche OK. Le menu COULEUR apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner la température de couleur souhaitée, puis appuyez sur la touche OK. Les blancs passent d'une teinte bleuâtre à une teinte rougeâtre lorsque la température passe de 9300K à 6500K.

■ Réglage précis de la température des couleurs

Le réglage INPUT est mémorisé. SDM-X53 : INPUT1 ou INPUT2 (DVI-D) SDM-X73/93 : INPUT1, INPUT2 ou INPUT3 (DVI-D)

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (COULEUR), puis appuyez sur la touche OK. Le menu COULEUR apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « RÉGLER », puis appuyez sur la touche OK. Le menu de réglage fin de la température des couleurs apparaît à l'écran.

REGLER UTILISA R 50 G 50 B 50 1 2 8 0 1 0 2 4 6 0 Hz x

(suite page suivante)

4 Appuyez sur les touches ↓/↑ pour sélectionner R (rouge) ou B (bleu), puis appuyez sur la touche OK. Appuyez ensuite sur les touches ↓/↑ pour ajuster la température des couleurs, puis appuyez sur la touche OK.

Etant donné que ce réglage modifie la température des couleurs en augmentant ou en diminuant les composantes R et B par rapport à G (vert), la composante G reste fixe.

5 Appuyez sur les touches ↓/↑ pour sélectionner ↗, puis appuyez sur la touche OK.

Le nouveau réglage des couleurs est enregistré dans la mémoire et automatiquement rappelé lorsque «Utilisateur» est sélectionné.

Le menu COULEUR apparaît à l'écran.

Menu GAMMA

Vous pouvez associer les nuances foncées des couleurs de l'image affichée à l'écran à celles des couleurs originales de l'image.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner γ (GAMMA), puis appuyez sur la touche OK.

Le menu GAMMA apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner le mode souhaité, puis appuyez sur la touche OK.

Menu POSITION MENU

Vous pouvez changer la position du menu s'il masque une image à l'écran.

POSITION MENU 1 2 8 0 1 0 2 4 6 0 Hz x OK EX MENU

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (POSITION MENU), puis appuyez sur la touche OK.

Le menu « POSITION MENU » apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner la position de votre choix, puis appuyez sur la touche OK.

Vous pouvez choisir l'une des 9 positions pour l'affichage du menu.

Menu DETECT ENTREE ACTIV/ACTIF

Si vous sélectionnez AUTO ACTIF dans le menu DETECT ENTREE ACTIF/INACTIF, le moniteur détecte automatiquement les signaux en entrée captés par une borne d'entrée et change automatiquement d'entrée avant de passer en mode d'économie d'énergie.

DETECT ENTREE AUTO ACTIV AUTO DESACTIV 1280 1024 60 Hzx OK EX I NEW

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner → (DETECT ENTREE ACTIF/INACTIF), puis appuyez sur la touche OK.

Le menu DETECT ENTREE apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner le mode souhaité, puis appuyez sur la touche OK.

- ACTIV : Lorsque la borne d'entrée sélectionnée ne

reçoit aucun signal ou lorsque vous utilisez la touche INPUT du moniteur pour sélectionner une borne d'entrée et que cette borne ne capte aucun signal, le message à l'écran s'affiche (page 20) et le moniteur vérifie automatiquement les signaux d'entrée captés par d'autres bornes d'entrée afin de commuter l'entrée.

Lorsque l'entrée est commutée, la borne d'entrée sélectionnée est affichée dans le coin supérieur gauche de l'écran. Lorsque aucun signal n'est capté, le moniteur passe automatiquement en mode d'économie d'énergie.

- DESACTIV : L'entrée n'est pas commutée automatiquement. Appuyez sur la touche INPUT pour commuter la source d'entrée.

Menu LANGUAGE

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280x1024/60Hz

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (LANGUAGE), puis appuyez sur la touche OK.

Le menu LANGUAGE apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner la langue, puis appuyez sur la touche OK.

• English : Anglais
• Français
• Deutsch : Allemand
• Español : Espagnol
• Italiano : Italien
  • Nederlands : Néerlandais
  • Svenska : Suédois
  • Яюский
  • 日本語nais
  • Chinois

→•← Menu RESTAURE

Réinitialisation des réglages aux réglages par défaut.

RESTAURE OK ANNULER 1280x1024/60Hz

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner →← (RESTAURE), puis appuyez sur la touche OK.

Le menu RESTAURE apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner le mode de votre choix, puis appuyez sur la touche OK.

- OK : réinitialise toutes les données de réglages à la configuration par défaut. Notez que le réglage « LANGUAGE » n'est pas réinitialisé par cette action.

- ANNULER : annule la réinitialisation et revient à l'écran de menu.

Menu VERROU RÉGLAGES

Verrouillez la commande des touches afin d'éviter tout réglage ou toute réinitialisation accidentels.

VERROU REGLAGES ACTIF ■INACTIF 1280 x 1024 / 60Hz OK EXI TIME

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner ON (VERROU RÉGLAGES), puis appuyez sur la touche OK.

Le menu VERROU RÉGLAGES apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « ACTIF » ou « INACTIF ».

- ACTIF : seuls le commutateur d'alimentation ⏻ et la touche INPUT sont actifs. Si vous tentez de lancer une autre opération, l'icône 📄 apparaît sur l'écran.

- INACTIF : Réglez « VERROU RÉGLAGES » sur « INACTIF ». Si « VERROU RÉGLAGES » est réglé sur « ACTIF », « VERROU RÉGLAGES » est automatiquement sélectionné lorsque vous appuyez sur la touche MENU.

Spécifications techniques

Contrôle du volume

Avec les haut-parleurs du moniteur ou les écouteurs, vous pouvez écouter le son à partir de l'ordinateur ou d'un autre appareil audio raccordé aux prises d'entrée audio du moniteur.

Vous pouvez contrôler le volume à l'aide d'un menu « Volume » distinct dans le menu principal.

1 Appuyez sur les touches ↓/↑ lorsque aucun menu n'apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour ajuster le volume.

Le menu disparaît automatiquement au bout d'environ 5 secondes.

Remarques

• Vous ne pouvez pas régler le volume lorsque le menu principal est affiché sur l'écran.
• Lorsque votre moniteur est en mode d'économie d'énergie, aucun son n'est émis par les haut-parleurs ou le casque d'écoute.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou une carte graphique vidéo compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation d'énergie comme indiqué ci-dessous.

SDM-X53

Mode d'alimentation	Consommation d'énergie	Indicateur ⏻ (alimentation)
Fonctionnement normal	25 W (max.) vert
Mode ECO vert
Inactif* (sommeil profond)	1,2 W (max.)** orange
➊ (alimentation) inactif	1,0 W (max.) rouge
Alimentation principale inactive	0 W désactivé

SDM-X73

Mode d'alimentation	Consommation d'énergie	Indicateur ⏻ (alimentation)
Fonctionnement normal	45 W (max.) vert
Mode ECO vert
Inactif* (sommeil profond)	1,2 W (max.)** orange
➊ (alimentation) inactif	1,0 W (max.) rouge
Alimentation principale inactive	0 W désactivé

SDM-X93

Mode d'alimentation	Consommation d'énergie	Indicateur ⏻ (alimentation)
Fonctionnement normal	50 W (max.) vert
Mode ECO vert
Inactif* (sommeil profond)	1,2 W (max.)** orange
➊ (alimentation) inactif	1,0 W (max.) rouge
Alimentation principale inactive	0 W désactivé

* Lorsque votre ordinateur passe en mode « inactif », le signal d'entrée est coupé et l'indication « PAS ENTREE VIDEO » apparaît à l'écran. Au bout de 5 secondes, le moniteur passe en mode d'économie d'énergie.

« Sommeil profond » est un mode d'économie d'énergie défini par l'Environmental Protection Agency.

** La consommation d'énergie maximale est de 1,0 W pour une alimentation secteur à 100-120 V.

Réduction de la consommation électrique (Mode ECO)

Si vous appuyez plusieurs fois sur la touche ECO située à l'avant du moniteur, vous pouvez sélectionner le niveau de luminosité de l'écran en choisissant parmi HAUT → MOYEN → BAS et réduire ainsi la consommation électrique.

Lors de la sélection de « AUTOMATIQUE », le moniteur règle automatiquement la luminosité de l'écran en fonction de la luminosité ambiante (fonction de réglage automatique de la luminosité). Pour de plus amples informations, reportez-vous à la section « Fonction de réglage automatique de la luminosité (capteur de lumière) » à la page 19.

Remarque

Vous pouvez également sélectionner le mode d'image à l'aide de MODE (mode ECO) (page 13) dans le menu RÉGLAGE IMAGE.

Appuyez plusieurs fois sur la touche ECO

La luminosité de l'écran est réglée par défaut sur « MOYEN ». Lorsque vous appuyez une fois sur la touche ECO, « MOYEN » (le réglage par défaut) s'affiche. Lorsque vous appuyez de nouveau dessus, BAS s'affiche et la consommation électrique est réduite à environ 50 %.

A chaque pression sur la touche ECO, le mode change comme suit.

Chaque mode s'affiche à l'écran et le niveau de luminosité de l'écran est réduit en fonction du mode utilisé. Le menu disparaît automatiquement au bout d'environ cinq secondes.

Fonction de réglage automatique de la luminosité (capteur de lumière)

Ce moniteur est doté d'une fonction de réglage automatique de la luminosité de l'écran, en fonction de la luminosité ambiante. La luminosité de l'écran est réglée au niveau le plus approprié par réglage du mode ECO sur AUTOMATIQUE avec la touche ECO située à l'avant du moniteur ou avec le menu RÉGLAGE IMAGE. Par défaut, la luminosité de l'écran est réglée sur MOYEN. De même, lorsque vous réglez le mode ECO sur « AUTO » avec la touche ECO située sur le panneau avant du moniteur, la barre de réglages s'affiche également. Vous pouvez régler la barre avec les touches ↓/↑. La luminosité de l'écran change selon le niveau que vous réglez.

Fonction de réglage automatique de la qualité de l'image (signal RVB analogique uniquement)

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la précision de l'image (phase/pas) et garantit la qualité de l'image qui apparaît sur l'écran.

Le mode préréglé par défaut

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes préréglés par défaut, enregistrés dans la mémoire du moniteur afin de produire une image de haute qualité au centre de l'écran. Si le signal d'entrée correspond au mode préréglé par défaut, l'image apparaît automatiquement sur l'écran, avec le réglage par défaut approprié.

Si certains signaux d'entrée ne correspondent à aucun mode préréglé par défaut

Lorsque le moniteur reçoit un signal d'entrée qui ne correspond à aucun mode préréglé par défaut, la fonction de réglage automatique de la qualité de l'image de ce moniteur est activée et garantit l'affichage permanent d'une image claire sur l'écran (dans les plages de fréquences suivantes du moniteur) : Fréquence horizontale : 28–61 kHz (SDM-X53)

$$ 2 8 - 8 0 \mathrm{kHz} (\text { S D M - X 7 3 / X 9 3 }) $$

Fréquence verticale : 48–75 Hz

En conséquence, la première fois que le moniteur reçoit des signaux d'entrée qui ne correspondent pas à l'un des modes préréglés par défaut, il se peut que l'affichage de l'image à l'écran prenne plus de temps. Ces données de réglages sont automatiquement enregistrées dans la mémoire de sorte que le moniteur fonctionnera de la même manière la prochaine fois qu'il recevra des signaux correspondants à l'un des modes préréglés par défaut.

Si vous ajustez la phase, le pas et la position des images manuellement

Pour certains signaux d'entrée, la fonction de réglage automatique de la qualité de l'image de ce moniteur peut ne pas ajuster complètement la position, la phase et le pas de l'image. Dans ce cas, vous pouvez effectuer ces réglages manuellement (page 14). Si vous effectuez ces réglages manuellement, ils sont mémorisés comme des modes utilisateurs et sont automatiquement rappelés lorsque le moniteur reçoit les mêmes signaux d'entrée.

Dépannage

Avant de prendre contact avec l'assistance technique, consultez les informations présentées dans cette section.

Messages affichés

S'il se produit une anomalie au niveau du signal d'entrée, l'un des messages suivants apparaît sur l'écran. Pour résoudre le problème, voir « Symptômes de défaillance et remèdes » à la page 21.

Si l'indication « HORS PLAGE » apparaît sur l'écran

Cela signifie que le signal d'entrée n'est pas pris en charge par les spécifications du moniteur. Vérifiez les éléments suivants. Pour des informations détaillées sur les messages à l'écran, voir « Symptômes de défaillance et remèdes » à la page 21.

Si « xxx,x kHz / xxx Hz » est affiché

Cela signifie que la fréquence horizontale ou verticale n'est pas prise en charge par les spécifications du moniteur. Les chiffres indiquent les fréquences horizontales et verticales du signal d'entrée en cours.

HORS PLAGE ENTRÉE#:XXXXXX XXX . XkHz / XXXHz

Si « RÉSOLUTION > 1024 × 768 » est affiché (SDM-X53)

Cela signifie que la résolution n'est pas prise en charge par les spécifications du moniteur (1024 × 768 ou moins).

Si « RÉSOLUTION > 1280 × 1024 » est affiché (SDM-X73/X93)

Cela indique que la résolution n'est pas prise en charge par les spécifications du moniteur (1280 × 1024 ou moins).

INFORMAT IONS HORS PLA G E ENTRÉE# : XXXXX RÉSOLUTION > 1280X1024

Si l'indication « PAS ENTREE VIDEO » apparaît sur l'écran

Cela signifie qu'aucun signal n'est détecté en entrée via le connecteur actuellement sélectionné.

Lorsque DETECT ENTREE ACTIF/INACTIF (page 16) est réglé sur ACTIF, le moniteur détecte un autre signal d'entrée et commute automatiquement la source d'entrée.

INFORMATIONS PAS ENTREE VIDEO ENTRÉE#:XXXXX

PASSER EN MODE ÉCO

Le moniteur passe en mode d'économie d'énergie environ 5 secondes après l'affichage du message.

DINFORMATIONS PAS ENTREE VIDEO ENTRÉE#:XXXXX PASSER EN MODE ÉCO

Si l'indication « CABLE PAS CONNECTÉ » apparaît sur l'écran

Cela signifie que le câble de signal vidéo a été déconnecté du connecteur actuellement sélectionné.

Lorsque DETECT ENTREE ACTIF/INACTIF (page 16) est réglé sur ACTIF, le moniteur détecte un autre signal d'entrée et commute automatiquement la source d'entrée.

INFORMATION CABLE PAS CONNECTÉ ENTRÉE#:XXXXX

Symptômes de défaillance et remèdes

Si un problème est causé par un ordinateur ou un autre appareil raccordé, reportez-vous aux modes d'emploi de l'appareil ou de l'ordinateur concerné.

Utilisez la fonction d'autodiagnostic (page 23) si les recommandations suivantes ne permettent pas de résoudre le problème.

Pour obtenir de plus amples informations et accéder à l'assistance dépannage, visitez le site Internet de support clientèle Sony à l'adresse suivante : http://www.sony.net/

Symptôme Vérifiez ces éléments
Pas d'image
Si l'indicateur ⏻ (alimentation)n'est pas allumé ou si l'indicateur ⏻(alimentation) ne s'allume pas lorsque vous appuyez sur le commutateur ⏻ (alimentation),	Vérifiez que le câble d'alimentation est correctement raccordé.Vérifiez que le commutateur MAIN POWER est activé (page 9).
Si l'indicateur ⏻ (alimentation) devient rouge,	Vérifiez que le commutateur ⏻ (alimentation) est activé.
Si l'indicateur ⏻ (alimentation) estvert,	Utilisez la fonction d'autodiagnostic (page 23).
Si l'indication « CABLE PAS CONNECTÉ » apparaît sur l'écran,	Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 7).Vérifiez que les broches du connecteur d'entrée vidéo ne sont pas pliées ou enfoncées.Vérifiez que le réglage de sélection d'entrée est correct (page 11).Un câble de signal vidéo non fourni est raccordé. Si vous raccordez un câble de signal vidéo non fourni, « CABLE PAS CONNECTÉ » peut s'afficher à l'écran. Il ne s'agit pas d'un dysfonctionnement.
Si l'indication « PAS ENTREE VIDEO » apparaît sur l'écran ou si l'indicateur d'alimentation ⏻ est allumé en orange,	Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 7).Vérifiez que les broches du connecteur d'entrée vidéo ne sont pas pliées ou enfoncées.Vérifiez que le réglage de sélection d'entrée est correct (page 11).■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurL'ordinateur est en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.Vérifiez que votre carte graphique est correctement installée.Vérifiez que l'alimentation de l'ordinateur est activée.
Si l'indication « HORS PLAGE » apparaît sur l'écran (page 20),	■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurVérifiez que la plage de fréquence vidéo est comprise dans la plage spécifiée pour le moniteur. Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l'ancien, puis ajustez la carte graphique de l'ordinateur dans les plages suivantes :Fréquence horizontale : 28–61 kHz (SDM-X53), 28–80 kHz (SDM-X73/X93)Fréquence verticale : 48–75 HzRésolution : 1024 × 768 ou moins (SDM-X53), 1280 × 1024 ou moins (SDM-X73/X93)
Si vous utilisez Windows, • Si vous avez remplacé votre ancien moniteur par ce moniteur, rebranchez l'ancien moniteur et suivez la procédure suivante. Sélectionnez « SONY » dans la liste « Fabricants » et sélectionnez « SDM-X53, SDM-X73 ou SDM-X93 » dans la liste « Modèles » dans l'écran de sélection de périphériques Windows. Si « SDM-X53, SDM-X73 ou SDM-X93 » n'apparaît pas dans la liste « Models », essayez « Plug & Play ».
Si vous utilisez un système Macintosh,	En cas de raccordement d'un ordinateur Macintosh, utilisez si nécessaire un adaptateur (non fourni). Raccordez l'adaptateur à l'ordinateur avant de raccorder le câble du signal vidéo.

(suite page suivante)

Symptôme Vérifiez ces éléments
L'image scintille, sautille, oscille ou est brouillée.	Réglez le pas et la phase (signal RVB analogique uniquement) (page 14).Isolez et supprimez les sources potentielles de champs électriques ou magnétiques telles que d'autres moniteurs, des imprimantes laser, des ventilateurs électriques, des éclairages fluorescents ou des téléviscurs.Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à côté du moniteur.Branchez le moniteur sur une autre prise secteur, de préférence reliée à un autre circuit.Changez l'orientation du moniteur.■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurConsultez le mode d'emploi de votre carte graphique pour le réglage approprié du moniteur.Assurez-vous que le mode graphique (VESA, Macintosh 19" Color, etc.) et la fréquence du signal d'entrée sont supportés par ce moniteur. Même si la fréquence est comprise dans la plage appropriée, il se peut que certaines cartes vidéo offrent une impulsion de synchronisation trop étroite pour que le moniteur se synchronise correctement.Ce moniteur ne traite pas les signaux entrelacés. Utilisez des signaux progressifs.Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de manière à obtenir la meilleure image possible (60 Hz est recommandé).
L'image est floue.	Réglez la luminosité et le contraste (page 13).Réglez le pas et la phase (signal RVB analogique uniquement) (page 14).■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurRéglez la résolution de l'ordinateur sur 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).
Apparition d'images fantômes.	N'utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.Vérifiez que toutes les fiches sont correctement branchées sur leur prise.
L'image n'est pas centrée correctement ou le format est incorrect (signal RVB analogique uniquement).	Ajustez le pas et la phase (page 14).Ajustez la position de l'image (page 15). Notez que certains modes vidéo ne remplissent pas l'écran jusqu'aux bords.
L'image est trop petite.	■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurRéglez la résolution de l'ordinateur sur 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).
L'image est sombre. • Réglez la luminosité (page 13).• Réglez le rétroéclairage (page 13).Plusieurs minutes sont nécessaires avant que l'écran ne devienne lumineux après sa mise sous tension.Réglez la valeur de gamma dans le menu GAMMA (page 16).L'écran peut s'assombrir en fonction du mode ECO sélectionné.
Apparition d'un motif ondulatoire ou elliptique (moiré).	Réglez le pas et la phase (signal RVB analogique uniquement) (page 14).
Les couleurs ne sont pas uniformes.	Réglez le pas et la phase (signal RVB analogique uniquement) (page 14).
Le blanc ne semble pas blanc.	Réglez la température des couleurs (page 15).
Les touches du moniteur sont inopérantes (apparaît sur l'écran).	Si « VERROU RÉGLAGES » est réglé sur « ACTIF », régléz-le sur « INACTIF » (page 17).
La résolution affichée dans l'écran de menu est incorrecte.	Sclon le paramétrage de la carte graphique, il est possible que la résolution affichée dans l'écran de menu ne corresponde pas à celle de l'ordinateur.
Après avoir mis le moniteur hors tension, l'indicateur (alimentation) reste allumé pendant un moment.	Lorsque le moniteur est sous tension mais que le commutateur (alimentation) n'est pas enfoncé, ou lorsque le moniteur est en mode d'économie d'énergie, si vous désactivez le commutateur MAIN POWER, il se peut que l'indicateur (alimentation) ne s'étcigne pas immédiatement. Il ne s'agit pas d'un dysfonctionnement.

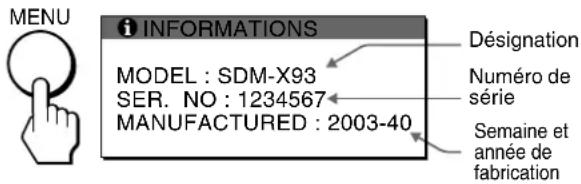

Affichage des informations du moniteur

Lorsque le moniteur reçoit un signal vidéo, appuyez sur la touche MENU et maintenez-la enfoncée pendant plus de 5 secondes jusqu'à ce que la boîte de dialogue d'informations s'affiche.

Appuyez de nouveau sur la touche MENU pour faire disparaître la boîte de dialogue.

Exemple

MENU INFORMATIONS MODEL : SDM-X93 SER. NO : 1234567 MANUFACTURED : 2003-40 Désignation Numéro de série Semaine et année de fabrication

Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes :

• Désignation : SDM-X53, SDM-X73 ou SDM-X93
- Numéro de série
• Description détaillée du problème
- Date d'achat
- Nom et spécifications de votre ordinateur et de votre carte graphique
- Types de signaux d'entrée (RVB analogique/RVB numérique)

Fonction d'autodiagnostic

Ce moniteur est équipé d'une fonction d'autodiagnostie. En cas de problème avec votre moniteur ou votre (vos) ordinateur(s), l'écran se vide et l'indicateur ⏻ (alimentation) s'allume en vert. Si l'indicateur d'alimentation ⏻ est allumé en orange, cela signifie que l'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.

Indicateur ⏻ (alimentation)

Si l'image disparaît de l'écran et que l'indicateur ⏻ (alimentation) est vert

1 Désactivez le commutateur ⏻ (alimentation) et débranchez les câbles de signal vidéo de l'appareil.
2 Mettez le moniteur sous tension en appuyant sur le commutateur ⏻ (alimentation).

Si les quatre barres de couleur apparaissent (blanche, rouge, verte et bleue), c'est que le moniteur fonctionne correctement.

Rebranchez les câbles d'entrée vidéo et contrôlez le statut de votre/vos ordinateur(s).

Si les barres de couleurs n'apparaissent pas, c'est peut-être en raison d'une défaillance du moniteur. Informez votre revendeur Sony agréé de la condition du moniteur.

Si l'indicateur d'alimentation ⏻ s'allume en orange

Appuyez sur une touche quelconque du clavier ou déplacez la souris.

Le mode d'économie d'énergie de l'ordinateur est désactivé, l'indicateur ⏻ (alimentation) s'allume en vert et l'image apparaît sur l'écran.

Spécifications

SDM-X53

Panneau LCD

Type de panneau : a-Si TFT à matrice active

Taille de l'image : 15 pouces (38 cm)

Format du signal d'entrée

Fréquence opérationnelle RVB*

Horizontale : 28–61 kHz (RVB analogique)

28–49 kHz (RVB numérique)

Verticale : 48–75 Hz (RVB analogique)

60 Hz (RVB numérique)

Résolution

Horizontale : Max. 1024 points

Verticale : Max. 768 lignes

Niveaux des signaux d'entrée

Signal vidéo RVB analogique :

0,7 Vc-c, 75 Ω, positif

Signal SYNC :

Niveau TTL, 2,2 kΩ, positif ou négatif (horizontal et

vertical séparément, ou synchro composite)

0,3 Vc-c, 75 Ω, négatif (synchro sur le vert)

Signal RVB numérique (DVI) : TMDS (lien simple)

Entrée audio

Mini-prise stéréo, 0,5 V eff., 47 kΩ

Sortie de haut-parleur

1 W × 2

Prise pour casque d'écoute

Mini-prise stéréo

Puissance de raccordement

Consommation électrique

Max. 25 W

Température de fonctionnement

5-35°C

Dimensions (largeur/hauteur/profondeur)

Ecran (verticalement) :

environ 339 × 319–419 × 201–231 mm (avec support)

environ 339 × 297 × 53 mm (sans support)

Poids

environ 4,6 kg (avec support)

environ 3,0 kg (sans support)

Plug & Play

DDC2B

Accessoires

Voir à la page 7.

SDM-X73/X93

Panneau LCD

Type de panneau : a-Si TFT à matrice active

Taille de l'image : 17 pouces (43 cm) (SDM-X73)

19 pouces (48 cm) (SDM-X93)

Format du signal d'entrée

Fréquence opérationnelle RVB*

Horizontale : 28–80 kHz (RVB analogique)

28–64 kHz (RVB numérique)

Verticale : 48–75 Hz (RVB analogique)

60 Hz (RVB numérique)

Résolution

Horizontale : Max. 1280 points

Verticale : Max. 1024 lignes

Niveaux des signaux d'entrée

Signal vidéo RVB analogique :

0,7 Vc-c, 75 Ω, positif

Signal SYNC :

Niveau TTL, 2,2 kΩ, positif ou négatif (horizontal et

vertical séparément, ou synchro composite)

0,3 Vc-c, 75 Ω, négatif (synchro sur le vert)

Signal RVB numérique (DVI) : TMDS (lien simple)

Entrée audio

Mini-prise stéréo, 0,5 V eff., 47 kΩ

Sortie de haut-parleur

1 W × 2

Prise pour casque d'écoute

Mini-prise stéréo

Puissance de raccordement

Consommation électrique

Max. 45 W (SDM-X73)

Max. 50 W (SDM-X93)

Température de fonctionnement

5-35°C

Dimensions (largeur/hauteur/profondeur)

Ecran (verticalement) :

SDM-X73

environ 367 × 361–461 × 232–248 mm (avcc support)

environ 367 × 336 × 60 mm (sans support)

SDM-X93

environ 412 × 395–495 × 232–248 mm (avec support)

environ 412 × 372 × 64 mm (sans support)

Poids

SDM-X73

environ 7,1 kg (avec support)

environ 7,5 kg (avec support)

environ 5,4 kg (sans support)

Plug & Play

DDC2B

Accessoires

Voir à la page 7.

* Condition de synchronisation horizontale et verticale recommandée

- La largeur de synchronisation horizontale doit être supérieure à 4,8 % de la durée horizontale totale ou 0,8 μs, suivant la plus grande valeur.

- La largeur de suppression horizontale doit être supérieure à 2,5 μsec.

- La largeur de suppression verticale doit être supérieure à 450 sec.

La conception et les spécifications sont sujettes à modifications sans préavis.

TCO'99 Eco-document

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

0,7 Vp-p, 75 Ω, pozitif

SYNC sinyali:

0,7 Vp-p, 75 Ω, pozitif

SYNC sinyali:
