NÁVOD K OBSLUZE SDMX73 SONY

Bezpečnostní opatření 4

Díly a ovládací prvky 5

Instalace ....7

Instalace 1: Připojte kabely videosignálu .....7

Instalace 2: Připojte audio přívod .....8

Instalace 3: Připojte napájecí kabel ....8

Instalace 4: Svázání přívodů a kabelů 9

Instalace 5: Zapněte monitor a počítač 9

Instalace 6: Nastavte výšku a náklon ..... 10

Výběr vstupního signálu (tlačítko INPUT) 11

Nastavení monitoru ....12

Ovládání nabídky 12

PICTURE ADJUST nabídka 13

A SCREEN nabídka (pouze analogový signál RGB) ..... 14

COLOR nabídka 15

γ GAMMA nabídka 16

MENU POSITION nabídka 16

→ INPUT SENSING ON/OFF nabídka 16

A LANGUAGE nabídka 17

→← RESET nabídka 17

ON MENU LOCK nabídka 17

Technické funkce ....18

Ovládání hlasitosti 18

Úsporný režim 18

Snížení spotřeby energie (ECO mode) 19

Funkce automatického nastavení jasu (světelné čidlo) ..... 19

Funkce automatického nastavení kvality obrazu

(pouze u analogového signálu RGB) 19

Odstraňování problémů .....20

Zprávy na obrazovce 20

Příznaky problémů a jejich odstranění 21

Funkce vnitřní kontroly 23

Technické parametry .....24

Bezpečnostní opatření

Upozornění týkající se napájení

- Použijte dodaný napájecí kabel. Pokud použijete jiný napájecí kabel, přesvědčte se, že je slučitelný s vaší místní rozvodnou sítí.

Pro zákazníky v USA

Pokud nepoužijete odpovídající kabel, tento monitor nebude splňovat povinné standardy FCC.

Pro zákazníky ve Velké Británii

Pokud monitor používáte ve Velké Británii, ujistěte se, že používáte odpovídající napájecí kabel pro Velkou Británii.

Příklad typů zástrček

pro 100 až 120 V stř. pro 200 až 240 V stř. pouze pro 240 V stř.

Toto zařízení by mělo být nainstalováno blízko snadno dosažitelné zásuvky.

Umístění

Neinstalujte nebo neponechávejte monitor na následujících místech:

• Na místech vystavovaných extrémním teplotám, například blízko radiátorů, topení nebo na přímém slunečním světle. Vystavování monitoru extrémním teplotám, například v automobilu zaparkovaném na přímém slunečním světle nebo v blízkosti topení, může způsobit deformace skříně nebo poruchy.
• Na místa vystavená mechanickým vibracím nebo otřesům.
• Blízko zařízení vytvářejících silné magnetické pole, například televizorů nebo dalších domácích spotřebičů.
• Na místa s velkým výskytem prachu, nečistot či písku, například v blízkosti otevřeného okna nebo dveří. Pokud bude monitor dočasně umístěn ve venkovním prostředí, učiňte odpovídající opatření proti prachu a nečistotám ze vzduchu. V opačném případě by mohlo dojít k neopravitelné poruše.

Zacházení s displejem LCD

• Displej LCD neumíst'ujte směrem ke slunci, mohlo by dojít k jeho poškození. Budte opatrní při umíst'ování monitoru v blízkosti okna.
• Netlačte na displej LCD a neškrábejte po něm. Neumíst'ujte na něj žádné těžké předměty. Mohlo by dojít ke ztrátě linearity nebo k poruchám displeje LCD.
• Pokud se tento monitor bude používat na studeném místě, může se na displeji objevit zbytkový obraz. Nejedná se o poruchu. Jakmile teplota vzroste na běžnou provozní hodnotu, obnoví se běžné zobrazení.
• Pokud bude na displeji zobrazen statický obraz po dlouhou dobu, může se na chvíli objevit zbytkový obraz. Tento zbytkový obraz časem zmizí.
• LCD panel se během provozu zahřívá. Nejedná se o poruchu.

Vestavěné stereo reproduktory

Neumist'ujte před otvory reproduktorů zařízení nahrávající na principu magnetismu, pásky a diskety, protože reproduktory generují magnetické pole. Toto magnetické pole může ovlivnit data uložená na magnetických páscích a discích.

Informace o LCD (Liquid Crystal Display)

Povšimněte si, že LCD obrazovka je vyrobena pomocí vysoce přesné technologie. Nicméně se na LCD obrazovce mohou objevovat konstantní černé body nebo svítící body (červené, modré nebo zelené) a nepravidelné barevné pruhy nebo pruhy různého jasu. Nejedná se o poruchu.

(Efektivní body: více než 99,99 %)

Údržba

• Před čištěním monitoru nezapomeňte vytáhnout napájecí kabel ze zásuvky.
• Čistěte LCD obrazovku pomocí jemného hadříku. Pokud používáte tekutý čistič na sklo, nepoužívejte žádný typ čistidla obsahující antistatické činidlo nebo podobné příměsi – může se tím poškrábat ochranná vrstva obrazovky LCD.
• Čistěte skřín monitoru, panel a ovládací prvky pomocí měkkého hadříku navlhčeného jemným čisticím roztokem. Nepoužívejte abrazivní houbičku, čisticí prášek nebo rozpouštědla jako je líh nebo benzín.
• Nejezděte po obrazovce, nedotýkejte se nebo net'ukejte na povrch obrazovky ostrými nebo drsnými předměty jako je propisovačka nebo šroubovák. Tento typ dotyku může způsobit poškrábání obrazovky.
• Uvědomte si, že pokud je tento monitor vystaven těkavým roztokům jako jsou insekticidy, nebo pokud dojde k dlouhodobému styku s gumovými materiály nebo materiály z PVC, může dojít ke změnám v materiálu nebo k degradaci ochranné vrstvy displeje LCD.

Přeprava

- Odpojte od monitoru všechny kabely a zafixujte displej LCD v nejhořejším bodě. Potom pevně uchopte displej LCD tak, abyste při přepravě nepoškrábali obrazovku. Pokud monitor upustíte, můžete se zranit nebo může dojít k poškození monitoru.

- Při přepravě nebo zasílání tohoto monitoru do opravy použijte původní lepenkovou krabici a balicí materiál.

Likvidace monitoru

- Nelikvidujte tento monitor vyhozením do běžného domácího odpadu.

- Prosvětlovací zářivka použitá v monitoru obsahuje rtut'. Likvidace monitoru musí být provedena v souladu s místními předpisy pro nakládání s nebezpečným odpadem.

Díly a ovládací prvky

Podrobné informace najdete na stranách uvedených v závorkách.

Přední strana displeje LCD

8 MENU 1 2 3 OK 4 INPUT 5 ECO 6 7

Boční pohled na displej LCD

Zadní strana stojanu monitoru

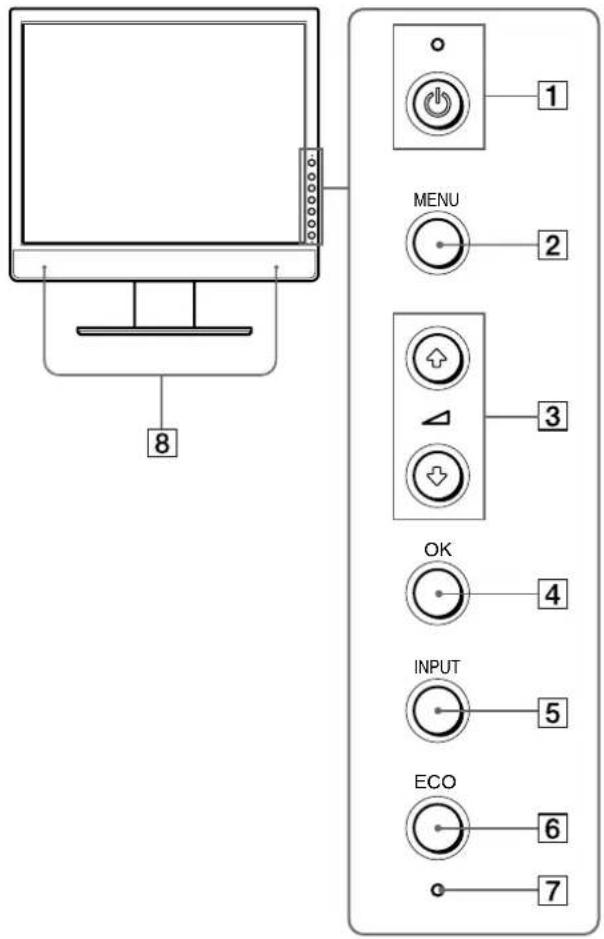

1 Vypínač a indikátor napájení (strany 9, 18, 23)
Tímto vypínačem zapnete monitor, pokud ⏻ indikátor napájení svítí červeně. Dalším stisknutím tohoto vypínače monitor vypnete.
Pokud se ⏻ indikátor napájení nerozsvítí, stiskněte hlavní vypínač napájení MAIN POWER (9).

2 Tlačitko MENU (strana 12)

Tímto tlačítkem se zapíná a vypíná hlavní nabídka.

3 Tlačítka ↓/↑ a △ (ovládání hlasitosti) (strany 12, 18)

Tato tlačítka se používají při výběru položek nabídky, při provádění nastavení a také k zobrazení „Hlasitost“ nabídky pro ovládání hlasitosti.

4 Tlačitko OK (strana 12)

Tímto tlačítkem aktivujete vybranou položku nabídky a nastavení provedená pomocí tlačítek ↓/↑ (3).

5 Tlačítko INPUT (strana 11)

Tímto tlačítkem se přepínají vstupní videosignály INPUT1, INPUT2 a INPUT3 (SDM-X73/X93), pokud jsou k monitoru připojeny dva počítače.

6 Tlačítko ECO (strana 19)

Pomocí tohoto tlačítka se snižuje spotřeba energie.

7 Světelné čidlo (strana 19)

Toto čidlo měří jas okolí. Nezakrývejte čidlo papírem apod.

8 Stereo reproduktory (strana 18)

Pomocí těchto reproduktorů je audiosignál reprodukován jako zvuk.

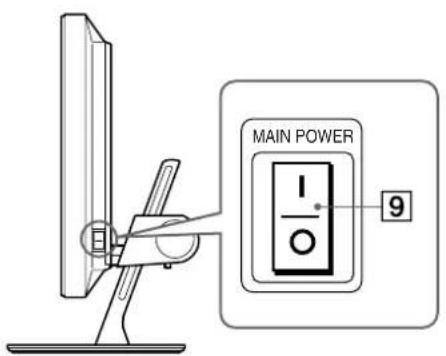

9 Vypínač napájení MAIN POWER (strana 9)

Tímto vypínačem se zapíná a vypíná napájení monitoru.

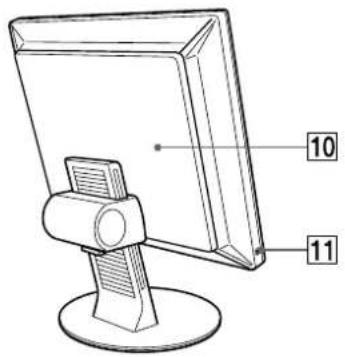

10 Zadní kryt (strana 7)

Tento kryt sejměte při připojování kabelů a přívodu.

11 Konektor sluchátek (strana 18)

Tento konektor slouží k výstupu audiosignálu do sluchátek.

(pokračování)

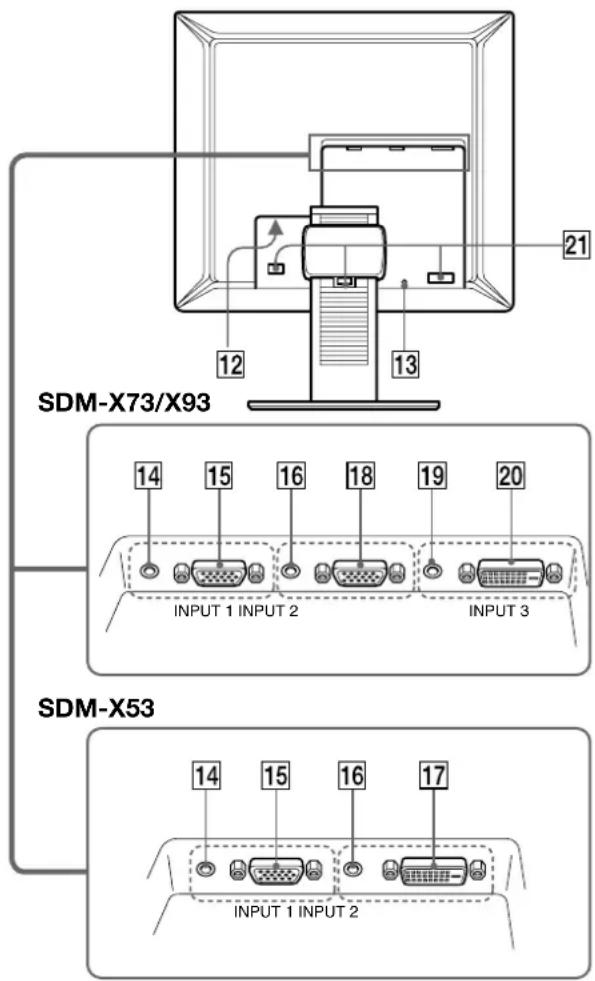

Zadní strana displeje LCD

SDM-X73/X93 12 13 21 14 15 16 18 19 20 INPUT 1 INPUT 2 INPUT 3 SDM-X53 14 15 16 17 INPUT 1 INPUT 2

12 Konektor střídavého napájení AC IN (strana 8) Pomocí tohoto konektoru připojte napájecí kabel (dodaný).
13 Otvor bezpečnostního zámku Otvor bezpečnostního zámku je určen pro použití bezpečnostního systému Kensington Micro Saver Security System. Micro Saver Security System je ochranná známka společnosti Kensington.
14 Vstupní audio konektor pro INPUT1 (strana 8) Pomocí tohoto konektoru vstupuje audiosignál, jestliže je do něho zapojen výstupní audio konektor počítače nebo jiného audio zařízení připojeného k INPUT1.
15 Vstupní konektor HD15 (analogový signál RGB) pro INPUT1 (strana 7) Tento konektor slouží pro vstup analogového videosignálu RGB (0,700 Vp-p, pozitivní) a signálů SYNC.
16 Vstupní audio konektor pro INPUT2 (strana 8) Pomocí tohoto konektoru vstupuje audiosignál, jestliže je do něho zapojen výstupní audio konektor počítače nebo jiného audio zařízení připojeného k INPUT2.
17 Vstupní konektor DVI-D (digitální signál RGB) pro INPUT2 (SDM-X53) (strana 7) Pomocí tohoto konektoru vstupuje digitální videosignál RGB vyhovující DVI Rev.1.0.
18 Vstupní konektor HD15 (analogový signál RGB) pro INPUT2 (SDM-X73/X93) (strana 7) Tento konektor slouží pro vstup analogového videosignálu RGB (0,700 Vp-p, pozitivní) a signálů SYNC.
19 Vstupní audio konektor pro INPUT3 (SDM-X73/X93) (strana 8) Pomocí tohoto konektoru vstupuje audiosignál, jestliže je do něho zapojen výstupní audio konektor počítače nebo jiného audio zařízení připojeného k INPUT3.
20 Vstupní konektor DVI-D (digitální signál RGB) pro INPUT3 (SDM-X73/X93) (strana 7) Pomocí tohoto konektoru vstupuje digitální videosignál RGB vyhovující DVI Rev.1.0.
21 Držák kabelu (strana 9) Tento díl zajišt’uje kabely a přívody k monitoru.

Instalace

Než začnete monitor používat, zkontrolujte, zda balení obsahuje následující položky:

• Displej LCD
- Napájecí kabel
- Kabel videosignálu HD15-HD15 (analogový signál RGB)
- Kabel videosignálu DVI-D (digitální signál RGB)
• Audio přívod (stereo minikonektor)
- Disk CD-ROM (obslužný program pro Windows/Macintosh, Provozní pokyny apod.)
• Záruční list
- Průvodce rychlým nastavením

Instalace 1: Připojte kabely videosignálu

• Monitor i počítač před připojením vypněte.
• Při připojování počítače ke vstupnímu konektoru monitoru HD15 (analogový signál RGB) viz „Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB)“.

Poznámka

Nedotýkejte se kolíků konektoru kabelu videosignálu, mohlo by dojít k jejich ohnutí.

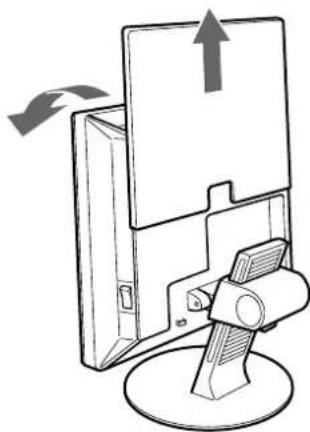

1 Vysuňte nahoru zadní kryt.
2 Nakloňte displej dopředu.

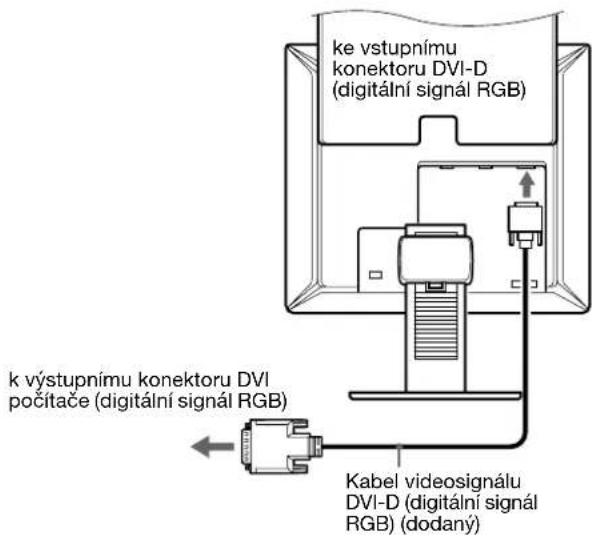

Připojte počítač vybavený výstupním konektorem DVI (digitální signál RGB)

Pomocí dodaného kabelu videosignálu DVI-D (digitální signál RGB) připojte počítač ke vstupnímu konektoru monitoru DVI-D (digitální signál RGB) pro INPUT2 (SDM-X53) nebo INPUT3 (SDM-X73/X93).

ke výstupnímu konektoru DVI-D (digitální signál RGB) k výstupnímu konektoru DVI počítace (digitální signál RGB) Kabel videosignálu DVI-D (digitální signál RGB) (dodany)

Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB)

Pomocí dodaného kabelu videosignálu HD15-HD15 (analogový signál RGB) připojte počítač ke vstupnímu konektoru monitoru HD 15 (analogový signál RGB) pro INPUT1 nebo INPUT2 (SDM-X73/X93).

Připojte počítač podle následujících ilustrací.

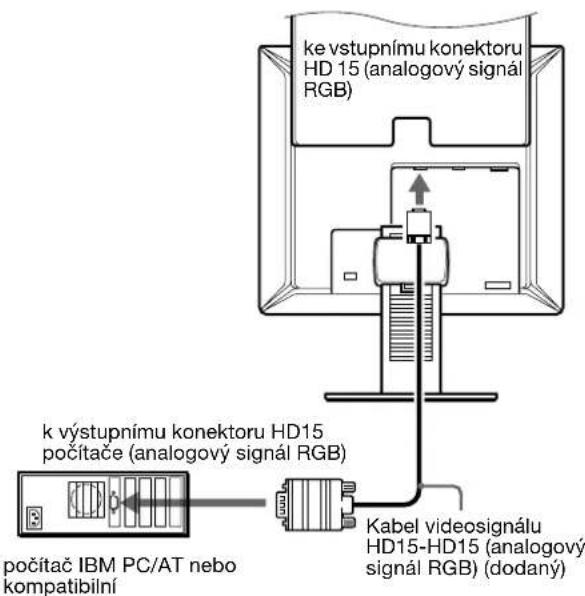

■ Připojení k počítači IBM PC/AT nebo kompatibilnímu

ke vstupnímu konektoru HD 15 (analogový signál RGB) k výstupnímu konektoru HD15 počítače (analogový signál RGB) počítač IBM PC/AT nebo kompatibilní Kabel videosignálu HD15-HD15 (analogový signál RGB) (dodaný)

(pokračování)

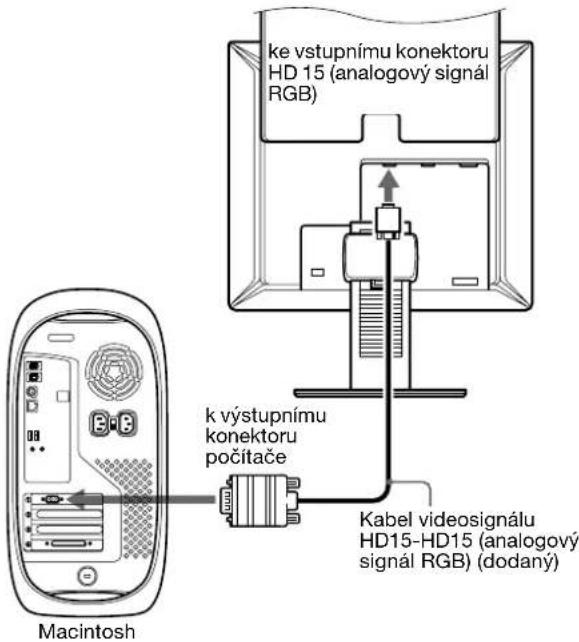

■ Připojení k počítači Macintosh

ke vstupnímu konektoru HD 15 (analogový signál RGB) k výstupnímu konektoru počítače Kabel videosignálu HD15-HD15 (analogový signál RGB) (dodaný) Macintosh

Při připojování k počítači Macintosh použijte v případě nutnosti adaptér (není dodán). Adaptér připojte k počítači před připojením kabelu videosignálu.

Instalace 2: Připojte audio přívod

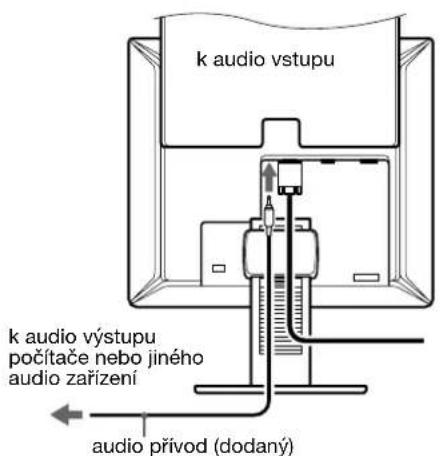

Připojte dodaný audio přívod k odpovídajícímu vstupnímu audio konektoru monitoru.

Pomocí reproduktorů monitoru nebo sluchátek můžete poslouchat zvuky z počítače nebo z jiného audio zařízení připojeného ke vstupním audio konektorům monitoru. Další informace viz „Ovládání hlasitosti“ na straně 18.

k audio vystupu k audio výstupu počítače nebo jiného audio zařízení audio přívod (dodaný)

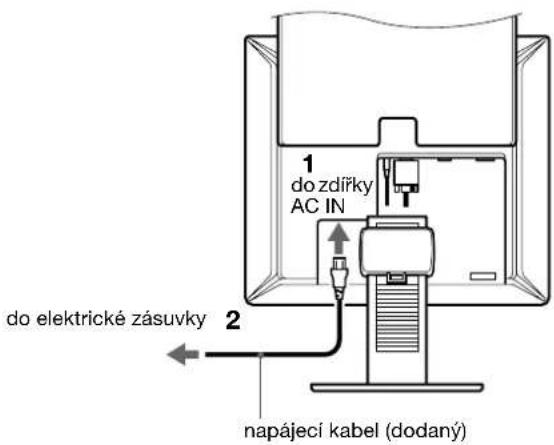

Instalace 3: Připojte napájecí kabel

1 Připojte dodaný napájecí kabel pevně ke konektoru AC IN monitoru.
2 Zapojte druhý konec pevně do elektrické zásuvky.

1 do zdiřky AC IN 2 do elektrické zásuvky napájecí kabel (dodaný)

Instalace 4: Svázání přívodů a kabelů

1 Vysuňte nahoru zadní kryt.

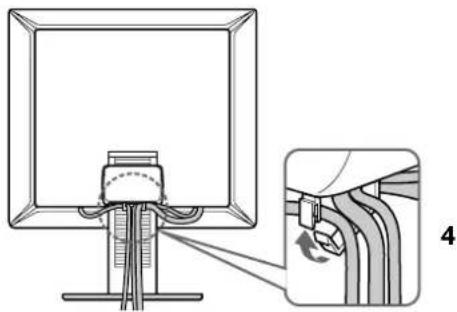

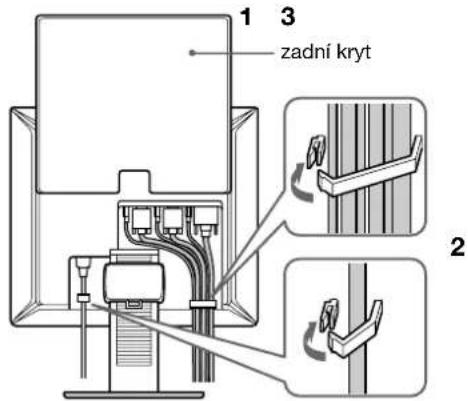

2 Zajistěte kabel videosignálu, audio přívody a napájecí kabel pomocí držáku kabelu na skříni monitoru.
3 Stáhněte dolů zadní kryt.
4 Protáhněte všechny přívody a kabely držákem kabelu ve stojanu.

1 3 zadní kryt 2

pouze model SDM-X93

Pokud se vám nepodaří protáhnout všechny přívody a kabely držákem kabelu ve stojanu, nechte je volně viset dolů.

Instalace 5: Zapněte monitor a počítač

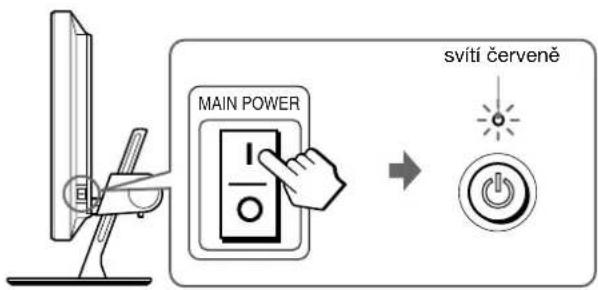

1 Pokud již není stisknut, stiskněte hlavní vypínač napájení MAIN POWER umístěný na pravé straně monitoru ve směru I. Ujistěte se, že ⏻ indikátor napájení svítí červeně.

Poznámka

Z výroby je monitor dodáván s hlavním vypínačem napájení MAIN POWER nastaveným na polohu zapnuto (1).

MAIN POWER svítí červeně

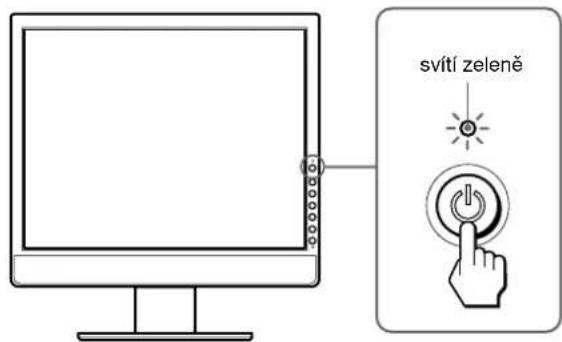

2 Stiskněte ⏻ vypínač (napájení) na přední straně monitoru.

indikátor (napájení) se rozsvítí zeleně.

svítí zeleně

3 Zapněte počítač.

4 Stisknutím tlačítka INPUT vyberte požadovaný vstupní signál.

Na obrazovce se objeví obrázek vybraného vstupu. Další informace viz „Výběr vstupního signálu (tlačitko INPUT)“ na straně 11.

Instalace monitoru je dokončena. V prípadě potřeby nastavte obraz (strana 12) ovládacími prvky monitoru.

(pokračování)

Pokud se na obrazovce neobjeví obraz

• Zkontrolujte, zda je správně připojen napájecí kabel a kabel videosignálu.
• Pokud se na obrazovce objeví „NO INPUT SIGNAL“:
• Počitač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.
• Stisknutím tlačítka INPUT (strana 11) zkontrolujte, zda je správně nastaven vstupní signál.
• Pokud se na obrazovce objeví „CABLE DISCONNECTED“:
• Zkontrolujte, zda je správně připojen kabel videosignálu.
• Stisknutím tlačítka INPUT (strana 11) zkontrolujte, zda je správně nastaven vstupní signál.
• Pokud se na obrazovce zobrazí „OUT OF RANGE“, připojte znovu starý monitor. Poté nastavte grafickou kartu počítače v následujících rozsazích.

SDM-X53

	Analogový signál RGB	Digitální signál RGB
Horizontální frekvence	28–61 kHz 28–49 kHz
Vertikální frekvence	48–75 Hz 60 Hz
Rozlišení	1024 × 768 nebo méně

SDM-X73/X93

	Analogový signál RGB	Digitální signál RGB
Horizontální frekvence	28–80 kHz 28–64 kHz
Vertikální frekvence	48–75 Hz 60 Hz
Rozlišení	1280 × 1024 nebo méně

Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranční“ na straně 21.

Použití specifických ovladačů není nutné

Tento monitor vyhovuje standardu „DDC“ Plug & Play a umožnuje automaticky detekovat veškeré informace o monitoru. Do počítače není nutné instalovat specifické ovladače.

Při prvním zapnutí počítače po připojení monitoru se může na obrazovce zobrazit okno Průvodce instalací. V takovém případě postupujte dle zobrazených pokynů. Automaticky bude vybrán monitor Plug & Play, także tento monitor můžete použít.

Vertikální frekvence se nastaví na 60 Hz.

Vzhledem k tomu, že se neprojevuje blikání obrazu, můžete používat toto nastavení. Nemusíte nastavovat vertikální frekvenci na vysoké hodnoty.

Instalace 6: Nastavte výšku a náklon

Tento monitor je možné upravit v rozsahu následujících úhlů.

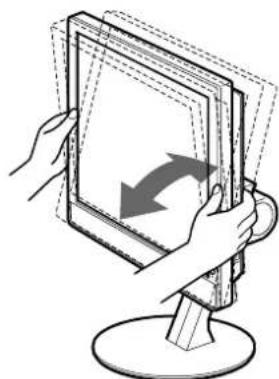

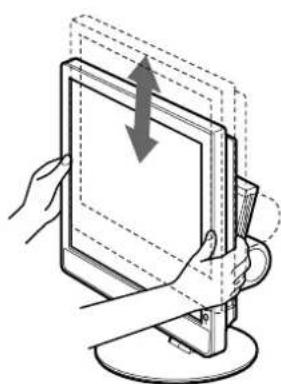

Uchopte strany panelu LCD a nastavte úhel náklonu obrazovky.

přibl. 100 mm (4 palce)

Pohodlné používání monitoru

Nastavte úhel monitoru dle výšky stolu a židle a také tak, aby se vám do očí neodráželo okolní světlo.

Poznámka

Při nastavování náklonu a výšky obrazovky postupujte pomalu a pečlivě. Dejte pozor, abyste neuhodili monitorem o stůl.

Výběr vstupního signálu (tlačítko INPUT)

Stiskněte tlačítko INPUT.

Každým stisknutím tohoto tlačítka se změní vstupní signál.

SDM-X53

Zpráva na obrazovce(Zobrazí se asi na 5 sekund v horním levém rohu.)	Konfigurace vstupního signálu
INPUT1: HD15 Vstupní konektor HD15(analogový signál RGB) pro INPUT1
INPUT2 : DVI-D Vstupní konektor DVI-D(digitální signál RGB) pro INPUT2

SDM-X73/X93

Zpráva na obrazovce (Zobrazí se asi na 5 sekund v horním levém rohu.)	Konfigurace vstupního signálu
INPUT1: HD15 Vstupní konektor HD15(analogový signál RGB) pro INPUT1
INPUT2: HD15 Vstupní konektor HD15(analogový signál RGB) pro INPUT2
INPUT3: DVI-D Vstupní konektor DVI-D(digitální signál RGB) pro INPUT3

Nastavení monitoru

Před provedením nastavení

Připojte monitor k počítači a zapněte je. Nejlepších výsledků dosáhnete, pokud před nastavováním vyčkáte alespoň 30 minut.

Četná nastavení monitoru můžete provádět pomocí nabídky na obrazovce.

Ovládání nabídky

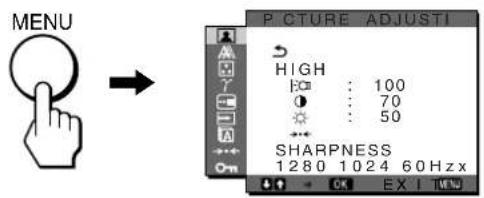

1 Zobrazte hlavní nabídku.

Hlavní nabídka se na obrazovce zobrazí po stisknutí tlačítka MENU.

MENU P C T U R E A D J U S T I HIGH 100 70 50 SHARPNESS 1280 1024 60 Hz x

2 Vyberte nabídku.

Pomocí tlačítek ↓/↑ zobrazte požadovanou nabídku. Stisknutím tlačítka OK přejděte na první položku nabídky.

3 Vyberte položku, kterou chcete nastavit.

Pomocí tlačítek ↓/↑ vyberte položku, kterou chcete nastavit a stiskněte tlačítko OK.

Pokud je jednou z položek nabídky.

Pokud vyberete 📊stisknete tlačítko OK, vrátíte se k předchozí nabídce.

4 Přizpůsobte položku.

Pro změnu nastavení stiskněte tlačítka ↓/↑ , a poté stiskněte tlačítko OK. Stisknutím tlačítka OK se provedená nastavení uloží a displej se vrátí k predchozí nabídce.

Jedním stisknutím tlačítka MENU se vrátíte do normálního zobrazení. Nestisknete-li žádné tlačítko, nabídka se asi po 45 sekundách automaticky zavře.

■ Obnovení výchozích hodnot nastavení

Nastavení lze obnovit pomocí nabídky RESET. Další informace o obnovení nastavení viz ➔ (RESET) strana 17.

PICTURE ADJUST nabídka

Pomocí nabídky PICTURE ADJUST můžete nastavit následující položky.

• MODE (režim ECO)
- BACKLIGHT
- CONTRAST ①
• BRIGHTNESS
- RESET
- SHARPNESS

P C T U R E A D J U S T I HIGH 100 : 100 70 50 SHARPNESS 1280 1024 60Hz x

■ Výběr režimu (režim ECO mode)

Můžete vybrat režim obrazu snižující spotřebu energie.

POZNÁMKA

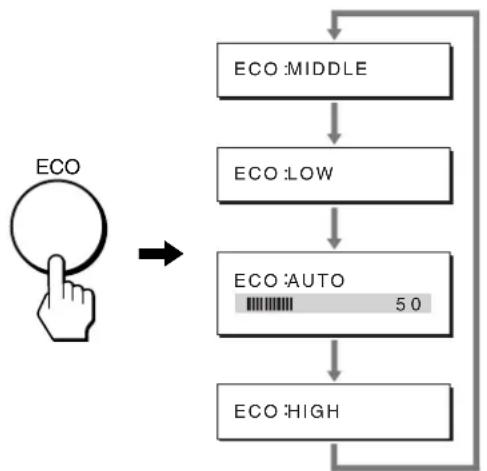

Režim obrazu můžete vybrat také pomocí tlačítka ECO (strany 5, 19) na prední straně monitoru.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte 📁 (PICTURE ADJUST) a stiskněte tlačitko OK.

Na obrazovce se zobrazí nabídka PICTURE ADJUST.

3 Pomocí tlačítek ↓/↑ vyberte hodnotu „HIGH“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka „MODE“.

MODE ■HIGH MIDDLE LOW AUTO 1280 1024 60Hz x OK EX I TMEN

4 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

Se změnou režimu na HIGH → MIDDLE → LOW se mění jas obrazovky a snižuje se spotřeba energie. Když vyberete hodnotu „AUTO“, monitor automaticky přizpůsobí jas obrazovky jasu okolí (funkce automatického nastavení jasu). Další informace viz „Funkce automatického nastavení jasu (světelné čidlo)“ na straně 19.

POZNÁMKA

V režimu AUTO nelze upravovat podsvícení.

■ Nastavení podsvícení BACKLIGHT |

Je-li obrazovka príliš jasná, upravte podsvícení, aby byl obraz príjemnější.

Poznámka

Podsvícení nelze nastavit, pokud je ECO mode nastaven na „AUTO“ (strana 19).

1 Stiskněte tlačítko MENU.
Na obrazovce se zobrazí hlavní nabídka.
2 Pomocí tlačítek ↓/↑ vyberte 📄 (PICTURE ADJUST) a stiskněte tlačítko OK.
Na obrazovce se zobrazí nabídka PICTURE ADJUST.
3 Pomocí tlačítek ↓/↑ vyberte „|☐ BACKLIGHT“ a stiskněte tlačítko OK.
Na obrazovce se zobrazí nabídka „BACKLIGHT“.
4 Stiskněte tlačítka ↓/↑ nastavení úrovně světla a poté stiskněte tlačítko OK.

■ Nastavení CONTRAST Ⓕ

Nastavte kontrast obrazu.

1 Stiskněte tlačítko MENU.
Na obrazovce se zobrazí hlavní nabídka.
2 Pomocí tlačítek ↓/↑ vyberte 📄 (PICTURE ADJUST) a stiskněte tlačítko OK.
Na obrazovce se zobrazí nabídka PICTURE ADJUST.
3 Pomocí tlačítek ↓/↑ vyberte „O CONTRAST“ a stiskněte tlačítko OK.
Na obrazovce se zobrazí nabídka „CONTRAST“.
4 Stiskněte tlačitka ↓/↑ nastavení kontrastu a poté stiskněte tlačitko OK.

■ Nastavení BRIGHTNESS

Nastavte jas obrazu (černá úroveň).

1 Stiskněte tlačítko MENU.
Na obrazovce se zobrazí hlavní nabídka.
2 Pomocí tlačítek ↓/↑ vyberte 📶 (PICTURE ADJUST) a stiskněte tlačítko OK.
Na obrazovce se zobrazí nabídka PICTURE ADJUST.
3 Pomocí tlačítek ↓/↑ vyberte „ BRIGHTNESS“ a stiskněte tlačítko OK.
Na obrazovce se zobrazí nabídka „BRIGHTNESS“.
4 Stiskněte tlačítka ↓/↑ pro nastavení jasu a poté stiskněte tlačítko OK.

■ Obnovení výchozích hodnot dat nastavení →←

Lze obnovit výchozí hodnoty nastavení.

1 Stiskněte tlačítko MENU.
Na obrazovce se zobrazí hlavní nabídka.
2 Pomocí tlačítek ↓/↑ vyberte 📁 (PICTURE ADJUST) a stiskněte tlačítko OK.
Na obrazovce se zobrazí nabídka PICTURE ADJUST.

(pokračování)

3 Pomocí tlačítek ↓/↑ vyberte „→← RESET“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka „RESET“.

4 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

• OK: Obnovení všech výchozích hodnot nastavení v nabídce PICTURE ADJUST.
• CANCEL: Zrušení obnovení nastavení a návrat do nabídky PICTURE ADJUST.

■ Nastavení ostrosti SHARPNESS

Tímto nastavením zostříte okraje obrázků apod.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte 📄 (PICTURE ADJUST) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PICTURE ADJUST.

3 Pomocí tlačítek ↓/↑ vyberte „SHARPNESS“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka „SHARPNESS“.

4 Stiskněte tlačítka ↓/↑ nastavení ostrosti a poté stiskněte tlačitko OK.

A SCREEN nabídka (pouze analogový signál RGB)

Pomocí SCREEN nabídky můžete nastavit následující položky.

• AUTO
- PHASE
• PITCH
• H CENTER
• V CENTER

SCREEN AUTO PHASE PITCH H CENTER V CENTER 1280 1024 60Hz x

Poznámka

Při přijímání digitálního signálu RGB ze vstupního konektoru DVI-D pro INPUT2 (SDM-X53) a INPUT3 (SDM-X73/X93) je nastavování zbytečné.

■ Funkce automatického nastavení kvality obrazu

Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz (strana 19).

Poznámka

Je-li aktivována funkce automatického nastavení kvality obrazu, bude funkční pouze vypínač ⏻ (napájení).

Pokud funkce automatického nastavení kvality monitoru nenastaví obraz úplně

Lze provést další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (Viz „AUTO“ níže).

Pokud je i přesto nutné provést další nastavení kvality obrazu Manuálně lze nastavit ostrost obrazu (fáze/rozteč) a umístění (horizontální/vertikální pozice).

Tato nastavení se uloží do paměti a automaticky se obnoví, přijme-li monitor dřivější a registrovaný vstupní signál.

■ Proved'te další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (AUTO)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ⚠ (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

3 Pomocí tlačítek ↓/↑ vyberte „AUTO“ a stiskněte tlačítko OK.

Provedte odpovídající nastavení fáze, rozteče a horizontální/vertikální pozice obrazovky pro aktuální vstupní signál a uložte je.

■ Manuální nastavení ostrosti obrazu (Phase/Pitch)

Ostrost obrazu můžete nastavit takto. Toto nastavení bude fungovat, jestliže je počítač připojen ke vstupnímu konektoru HD15 monitoru (analogový signál RGB).

1 Nastavte rozlišení v počítači na 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).

2 Vložte disk CD-ROM.

3 Spust'te disk CD-ROM, vyberte príslušnou oblast a model a zobrazte zkušební vzorek.

Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe]. Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ vyberte ⚠ (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ vyberte „PHASE“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení „PHASE“.

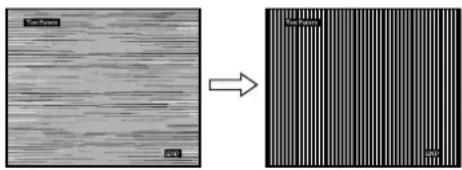

7 Tiskněte tlačítka ↓/↑ tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně.

Změňte nastavení tak, aby byly vodorovné pruhy viditelné co nejméně.

8 Stiskněte tlačítko OK.

Na obrazovce se zobrazí hlavní nabídka.

Pokud se na celé obrazovce objevují svislé pruhy, nastavte následujícím postupem rozteč.

9 Pomocí tlačítek ↓/↑ vyberte „PITCH“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení „PITCH“.

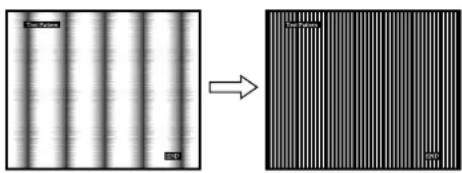

10 Tiskněte tlačítka ↓/↑, dokud svislé pruhy nezmizí.

Změňte nastavení tak, aby svislé pruhy zmizely.

11 Klepnutím na END na obrazovce vypněte zkušební vzorek.

■ Manuální nastavení umístění obrazu (H CENTER /V CENTER)

Není-li obraz ve středu obrazovky, nastavte vystředění obrazu podle následujících pokynů.

1 Nastavte rozlišení v počítači na 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).

2 Vložte disk CD-ROM.

3 Spust'te disk CD-ROM, vyberte príslušnou oblast a model a zobrazte zkušební vzorek.

Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe].

Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ vyberte Ⓐ (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ vyberte „H CENTER“ nebo „V CENTER“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení „H CENTER“ nebo „V CENTER“.

7 Pro vystředění zkušebního vzorku stiskněte tlačítka ↓/↑.

8 Klepnutím na END na obrazovce vypněte zkušební vzorek.

COLOR nabídka

Úroveň barvy v poli bílé barvy můžete vybrat z výchozích nastavení teploty barev.

V prípadě potřeby teplotu barev jemně doladte.

COLOR 9300K 6500K USER LADJUST 1280 1024 60Hz x

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☐ (COLOR) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka COLOR.

3 Pomocí tlačítek ↓/↑ vyberte požadovanou teplotu barev a stiskněte tlačítko OK.

U bílé barvy se při snížení teploty z 9 300K na 6 500K změní namodralý odstín na načervenalý.

■ Jemné doladění teploty barev

Do paměti se uloží nastavení INPUT.

SDM-X53: INPUT1 nebo INPUT2 (DVI-D)

SDM-X73/93: INPUT1, INPUT2 nebo INPUT3 (DVI-D)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte (COLOR) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka COLOR.

3 Pomocí tlačítek ↓/↑ vyberte „ADJUST“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka pro jemné doladění teploty barev.

USER ADJUSTMENT R 50 G 50 B 50 1 2 8 0 1 0 2 4 6 0 Hz x OK EX I TIME

4 Pomocí tlačítek ↓/↑ vyberte R (Červená) nebo B (Modrá) a stiskněte tlačítko OK. Poté pomocí tlačítek ↓/↑ nastavte teplotu barev a stiskněte tlačítko OK.

Vzhledem k tomu, že toto nastavení mění teplotu barev přidáním nebo ubráním složek R a B ve vztahu ke složce G (zelená), je složka G pevná.

(pokračování)

5 Pomocí tlačítek ↓/↑ vyberte položku ↩ a stiskněte tlačítko OK.

Nové nastavení barev se uloží do paměti a po každém výběru položky „Uživatel“ se automaticky obnoví.

Na obrazovce se zobrazí nabídka COLOR.

GAMMA nabídka

Barevný odstín obrazu na obrazovce můžete sladit s původním barevným odstínem obrazu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte γ (GAMMA) a stiskněte tlačitko OK.

Na obrazovce se zobrazí nabídka GAMMA.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

MENU POSITION nabídka

Pokud nabídka zakrývá obraz na obrazovce, můžete změnit její umístění.

MENU POS T ONI 1 280 1024 60 Hz x OK EX I MENU

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☐ (MENU POSITION) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka „MENU POSITION“.

3 Pomocí tlačítek ↓/↑ vyberte požadované umístění a stiskněte tlačítko OK.

Můžete zvolit jednu z devíti pozic nabídky.

INPUT SENSING ON/OFF bídka

Jestliže vyberete v nabídce INPUT SENSING ON/OFF položku AUTO ON, monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstupní signál před přechodem do úsporného režimu.

INPUT SENSING AUTO ON AUTO OFF 1280 1024 60 Hz x EX I U920

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte → (INPUT SENSING ON/OFF) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka INPUT SENSING.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

- ON: Pokud do vybraného vstupního konektoru nevstupuje žádný signál, nebo pokud vyberete vstupní konektor pomocí tlačitka INPUT na monitoru a do daného konektoru nevstupuje žádný signál, na obrazovce se zobrazí zpráva (strana 20) a monitor automaticky zkontroluje vstupní signál na jiném vstupním konektoru a změní vstup.

Po změně vstupu je vybraný vstupní konektor zobrazen v levém horním rohu obrazovky. Pokud není detekován žádný vstupní signál, monitor automaticky přejde do úsporného režimu.

- OFF: Vstup se automaticky nemění. Vstup změníte stisknutím tlačítka INPUT.

LANGUAGE nabídka

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280x 1024/60Hz

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☑ (LANGUAGE) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka LANGUAGE.

3 Pomocí tlačítek ↓/↑ vyberte jazyk a stiskněte tlačítko OK.

• English
  • Français: Francouzština
  • Deutsch: Němčina
• Español: Špančlština
• Italiano: Italština
  • Nederlands: Holandština
• Svenska: Švédština
  • :Japanština

• Русский: R u š

- 中文：Čí n š t i n a

ON MENU LOCK nabídka

Zamkněte ovládání tlačítek, abyste zabránili náhodnému nastavení nebo obnovení.

ON OFF 1280x 1024/60Hz

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte Oπ (MENU LOCK) a stiskněte tlačitko OK.

Na obrazovce se zobrazí nabídka MENU LOCK.

3 Pomocí tlačítek ↓/↑ vyberte „On“ nebo „Off“.

- ON: Funkční bude pouze vypínač napájení ⏻ a tlačitko INPUT. Pokud se pokusíte o jakoukoli jinou operaci, na obrazovce se objeví ikona 📞n

- OFF: Nastavte „MENU LOCK“na vypnuto. Pokud je „MENU LOCK“ nastaveno na hodnotu „ON“, bude pri stisknutí tlačítka MENU automaticky vybráno „MENU LOCK“.

→•← RESET nabídka

Obnovení výchozích hodnot nastavení.

OK CANCEL 1280x 1024/60 Hz

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte → (RESET) a stiskněte tlačitko OK.

Na obrazovce se zobrazí nabídka RESET.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

• OK: Obnovení všech výchozích hodnot.
  Nastavení „LANGUAGE“ nebude tímto způsobem obnoveno.
• CANCEL: Zrušení obnovení nastavení a návrat do hlavní nabídky.

Technické funkce

Ovládání hlasitosti

Pomocí reproduktorů monitoru nebo sluchátek můžete poslouchat zvuky z počítače nebo z jiného audio zařízení připojeného ke vstupním audio konektorům monitoru.

Hlasitost lze ovládat pomocí samostatné nabídky „Hlasitost“ dostupné z hlavní nabídky.

1 Pokud se na obrazovce nezobrazí žádná nabídka, stiskněte tlačítka ↓/↑.

2 Hlasitost ovládejte pomocí tlačítek ↓/↑.

Po pěti sekundách nabídka automaticky zmizí.

Poznámky

• Hlasitost nelze upravovat, pokud je na obrazovce zobrazena hlavní nabídka.
• Pokud je monitor v úsporném režimu, z reproduktorů či sluchátek nevychází žádný zvuk.

Úsporný režim

Tento monitor vyhovuje směrnicím o úspoře energie VESA, ENERGY STAR a NUTEK. Pokud je monitor připojen k počítačové nebo videografické kartě standardu DPMS (Display Power Management Signaling), bude monitor automaticky snižovat spotřebu energie následujícím způsobem.

SDM-X53

Režim spotřeby Spotřeba energie ⏻ Indikátor(napájení)
běžný provoz 25 W (max.) zelená
režim ECO mode zelená
aktivní vypnuto*	1,2 W (max.)** žlutá(hluboký spánek)
➊ vypnuto 1,0 W (max.) červená
MAIN POWER	0 W vypnuto
vypnuto

SDM-X73

Režim spotřeby Spotřeba energie		1 Indikátor (napájení)
běžný provoz 45 W (max.) zelená
režim ECO mode		zelená
aktivní vypnuto* (hluboký spánek)	1,2 W (max.)** žlutá
1 vypnuto	1,0 W (max.) červená
MAIN POWER vypnuto	0 W vypnuto

SDM-X93

Režim spotřeby Spotřeba energie		Indikátor (napájení)
běžný provoz	50 W (max.) zelená
režim ECO mode		zelená
aktivní vypnuto* (hluboký spánek)	1,2 W (max.)** žlutá
vypnuto	1,0 W (max.)	červená
MAIN POWER vypnuto	0 W vypnuto

* Přejde-li počítač do režimu „aktivní vypnutí“, vstupní signál se přeruší a na obrazovce se zobrazí zpráva „NO INPUT SIGNAL“. Po pěti sekundách monitor přejde do úsporného režimu.

„Hluboký spánek“ je úsporný režim definovaný agenturou Environmental Protection Agency.

** Maximální spotřeba elektrické energie je 1,0 W v oblastech s napěťovou sítí 100-120 V střídavého proudu.

Snížení spotřeby energie (ECO mode)

Pokud opakovaně stisknete tlačitko ECO na přední straně monitoru, můžete vybrat jas obrazovky z hodnot HIGH → MIDDLE → LOW, čímž se také snižuje spotřeba energie. Když vyberete hodnotu „AUTO“, monitor automaticky přizpůsobí jas obrazovky jasu okolí (funkce automatického nastavení jasu). Další informace viz „Funkce automatického nastavení jasu (světelné čidlo)“ na straně 19.

POZNÁMKA

Režim obrazu můžete také vybrat pomocí položky MODE (režim ECO mode) (strana 13) v nabídce PICTURE ADJUST.

Opakovaně stiskněte tlačítko ECO.

Výchozím nastavením jasu obrazovky je hodnota „MIDDLE“. Stisknete-li tlačítko ECO jednou, zobrazí se hodnota „MIDDLE“ (výchozí nastavení). Když ho stisknete znovu, zobrazí se LOW a spotřeba energie se sníží přibližně na 50 %.

Při každém stisku tlačítka ECO se režim změní takto.

Každý režim se zobrazí na obrazovce a podle vybraného režimu se sníží jas obrazovky. Po pěti sekundách nabídka automaticky zmizí.

Funkce automatického nastavení jasu (světelné čidlo)

Tento monitor je vybaven funkcí automatického nastavení jasu obrazovky podle jasu okolí. Jas obrazovky je nastaven na nejvhodnější úroveň nastavením režimu ECO na hodnotu AUTO tlačítkem ECO na přední straně monitoru, nebo pomocí nabídky PICTURE ADJUST. Výchozím nastavením jasu obrazovky je hodnota MIDDLE. Pokud pomocí tlačítka ECO na přední straně monitoru nastavíte režim ECO na hodnotu „AUTO“, zobrazí se posuvník s jezdcm. Pomocí tlačítek ↓/↑ pak můžete nastavit jezdce do požadované polohy. Jas obrazovky se bude měnit podle vámi nastavené pozice jezdce.

Funkce automatického nastavení kvality obrazu (pouze u analogového signálu RGB)

Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz.

Režim předvolený od výrobce

Jakmile monitor přijme vstupní signál, automaticky jej sladí s předvolenými režimy uloženými v paměti monitoru, aby se uprostřed obrazovky mohl objevit vysoce kvalitní obraz. Pokud se vstupní signál shoduje s režimem předvoleným od výrobce, obraz se na obrazovce automaticky zobrazí s vhodným výchozím nastavením.

Vstupní signál se neshoduje s žádným z režimů předvolených od výrobce

Pokud vstupní signál nevyhovuje žádnému režimu předvolcnému od výrobce, je aktivována funkce automatického nastavení kvality obrazu, která zajistí, aby se na obrazovce vždy zobrazil zřetelný obraz (pro každou hodnotu v rámci následujícího rozsahu frekvencí monitoru): Horizontální frekvence: 28–61 kHz (SDM-X53) 28–80 kHz (SDM-X73/X93)

Vertikální frekvence: 48–75 Hz V důsledku toho může zobrazení obrazu na obrazovce monitoru trvat déle než obvykle, pokud poprvé přijímá vstupní signál, který neodpovídá žádnému z předvolených režimů. Tato informace o nastavení se automaticky uloží do paměti, także příště bude monitor reagovat stejně, jako kdyby přijímal signál, který odpovídá některému z režimů předvolených od výrobce.

Ruční nastavení fáze, rozteče a umístění obrazu

Pro určitý druh vstupního signálu nemusí funkce automatického nastavení kvality obrazu dokonale nastavit umístění obrazu, fázi a rozteč. V tomto případě lze provést tato nastavení ručně (strana 14). Pokud tato nastavení změníte ručně, uloží se do paměti jako uživatelské režimy a automaticky se obnoví, přijme-li monitor tentýž vstupní signál.

Odstraňování problémů

Předtím, než se obrátíte na technickou podporu, přečtěte si tuto část.

Zprávy na obrazovce

Není-li v pořádku vstupní signál, zobrazí se na obrazovce jedna z následujících zpráv. Informace o odstranění problému viz „Příznaky problémů a jejich odstranění“ na straně 21.

Pokud se na obrazovce objeví zpráva „OUT OF RANGE“

Znamená to, že vstupní signál není podporován technickými parametry monitoru. Ověřte následující položky. Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 21.

Pokud se zobrazí zpráva „xxx.x kHz / xxx Hz“

Znamená to, že horizontální nebo vertikální frekvence není podporována technickými parametry monitoru. Hodnoty vyjadřují horizontální a vertikální frekvence aktuálního vstupního signálu.

6INFORMATION OUT OF RANGE INPUT#:XXXXX XXX . XKHz / XXXHz

Pokud se zobrazí zpráva „RESOLUTION > 1024 × 768“ (SDM-X53)

Znamená to, že rozlišení není podporováno technickými parametry monitoru (1024 × 768 nebo méně).

Pokud se zobrazí zpráva „RESOLUTION > 1280 × 1024“ (SDM-X73/X93)

Znamená to, že rozlišení není podporováno technickými parametry monitoru (1280 × 1024 nebo méně).

Pokud se na obrazovce objeví „NO INPUT SIGNAL“

Znamená to, že aktuálně vybraným konektorem nepřichází žádný signál.

Pokud je položka INPUT SENSING ON/OFF (strana 16) nastavena na hodnotu ON, monitor nalezne jiný vstupní signál a automaticky změní vstup.

OINFORMATION NO INPUT SIGNAL INPUT#:XXXXX

GO TO POWER SAVE

Monitor přejde do úsporného režimu asi po pěti sekundách po zobrazení této zprávy.

INFORMATION NO INPUT SIGNAL INPUT#:XXXXX GO TO POWER SAVE

Pokud se na obrazovce objeví „CABLE DISCONNECTED“

Znamená to, že kabel videosignálu byl odpojen od aktuálně vybraného konektoru.

Pokud je položka INPUT SENSING ON/OFF (strana 16) nastavena na hodnotu ON, monitor nalezne jiný vstupní signál a automaticky změní vstup.

Příznaky problémů a jejich odstranění

Pokud je problém způsoben připojeným počítačem nebo jiným zařízením, vyhledejte informace v příručce k připojenému počítači nebo zařízení.

Pokud se problém nepodaří vyřešit pomocí následujících opatření, použijte funkci vnitřní kontroly (strana 23).

Další informace a pomoc při odstraňování problémů naleznete na webovém serveru podpory společnosti Sony:

http://www.sony.net/

Příznak Zkontrolujte tyto položky
Žádný obraz
Nesvítí-li indikátor ⏻ (napájení) nebo pokud se indikátor ⏻ (napájení) nerozsvítí po stisknutí vypínače ⏻ (napájení),	Zkontrolujte, zda je správně připojen kabel napájení.Zkontrolujte, zda je zapnut hlavní vypínač napájení MAIN POWER (strana 9).
Pokud se indikátor ⏻ (napájení) rozsvítí červeně,	Zkontrolujte, zda je zapnut vypínač ⏻ (napájení).
Pokud indikátor ⏻ (napájení) svítí zeleně,	Použijte funkci vnitřní kontroly (strana 23).
Pokud se na obrazovce objeví „CABLE DISCONNECTED“	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdírek (strana 7).Zkontrolujte, zda konektory videovstupu nejsou ohnuté nebo zatlačené dovnitř.Zkontrolujte, zda je správně nastaven výběr vstupu (strana 11).Je připojen nedodaný kabel videosignálu. Připojíte-li nedodaný kabel videosignálu, na obrazovce se může zobrazit zpráva „CABLE DISCONNECTED“. Nejedná se o poruchu.
Pokud se na obrazovce objeví zpráva „NO INPUT SIGNAL“, nebo indikátor ⏻ (napájení) svítí žlutě,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdírek (strana 7).Zkontrolujte, zda konektory videovstupu nejsou ohnuté nebo zatlačené dovnitř.Zkontrolujte, zda je správně nestaven výběr vstupu (strana 11).■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremPočítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.Zkontrolujte, zda je správně připojena grafická karta.Zkontrolujte, zda je počítač zapnut.
Pokud se na obrazovce objeví zpráva „OUT OF RANGE“(strana 20),	■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremZkontrolujte, zda je rozsah frekvencí obrazového vstupu v rozsahu specifikovaném pro monitor. Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a nastavte grafickou kartu počítače v následujících rozsazích: Horizontální frekvence: 28–61 kHz (SDM-X53), 28–80 kHz (SDM-X73/X93)Vertikální frekvence: 48–75 HzRozlišení: 1024 × 768 nebo menší (SDM-X53), 1280 × 1024 nebo menší (SDM-X73/ X93)
Používáte-li Windows, • Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a provedte následující kroky. Vyberte položku „SONY“ ze seznamu „Výrobci“ a vyberte „SDM-X53, SDM-X73 nebo SDM-X93“ ze seznamu „Modely“ na obrazovce s výběrem zařízení v systému Windows. Pokud se v seznamu „Modely“ neobjeví „SDM-X53, SDM-X73 nebo SDM-X93“, zkuste položku „Plug & Play“.
Používáte-li systém Macintosh, • Při připojování k počítači Macintosh použijte v případě nutnosti adaptér (není dodán). Adaptér připojte k počítači před připojením kabelu videosignálu.

(pokračování)

Příznak Zkontrolujte tyto položky
Obraz bliká, skáče, chvěje se nebo je porušený.	Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 14).Izolujte a eliminujte všechny potenciální zdrojc elektrického nebo magnetického pole jako jsou monitory, laserové tiskárny, elektrické ventilátory, zářivky, nebo televizory.Přemístěte monitor z blízkosti elektrického vedení nebo umístěte do blízkosti monitoru magnetický kryt.Zkuste monitor zapojit do jiné zásuvky střídavého proudu, nejlépe v jiném okruhu.Změňte orientaci monitoru.Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremV příručce ke grafické kartě vyhledejte správné nastavení monitoru.Ujistěte se, že grafický režim (VESA, Macintosh 19" Color atd.) a frekvence vstupního signálu jsou tímto monitorem podporovány. I v případě, že je frekvence ve správném rozsahu, některé grafické karty mohou využívat synchronizační pulsy, které jsou pro synchronizaci monitoru příliš úzké.Tento monitor nezpracovává prokládané signály. Je nastaven pro progresivní signály.Nastavte hodnotu obnovovací frekvence počítače (vertikální frekvence) tak, aby byl obraz co nejlepší (doporučujeme frekvenci 60 Hz).
Obraz je rozmazaný. • Nastavte jas a kontrast (strana 13).Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 14).Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremNastavte v počítači rozlišení 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).
Obraz je rušen duchy.	Nepoužívejte prodlužovací kabel videa ani spínací skříňky pro video.Zkontrolujte, zda jsou všechny konektory pevně zasunuty do zdířek.
Obraz není správně vystředěn nebo nemá správné rozměry (pouze analogový signál RGB).	Nastavte rozteč a fázi (strana 14).Nastavte polohu obrazu (strana 15). Uvědomte si, že při některých videorežimech není obrazovka vyplněna až do krajů.
Obraz je příliš malý.	Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremNastavte v počítači rozlišení 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).
Obraz je tmavý. • Nastavte jas (strana 13).Upravte podsvícení (strana 13).Po zapnutí monitoru displeji trvá několik minut, než se rozjasní.Nastavte gamma v nabídce GAMMA (strana 16).V závislosti na vybraném režimu ECO mode může obrazovka ztmavnout.
Zobrazuje vlnitý nebo elipsovity vzorek (moaré).	Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 14).
Barva není stejnoměrná.	Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 14).
Bílá barva se nezobrazuje jako bílá.	Nastavte teplotu barev (strana 15).
Tlačítka monitoru nefungují (na obrazovce se objeví _π	Pokud je „MENU LOCK“ nastaveno na hodnotu „ON“, nastavte „OFF“ (strana 17).
Rozlišení zobrazené v hlavní nabídce není správné.	V závislosti na nastavení grafické karty se nemusí rozlišení zobrazené v hlavní nabídce shodovat s rozlišením nastaveným v počítači.
Po vypnutí hlavního napájení bude indikátor Ⓤ (napájení) ještě chvíli svítit.	Jestliže je zapnuto hlavní napájení MAIN POWER, ale vypínač Ⓧ (napájení) není stisknut, nebo pokud se monitor nachází v úsporném režimu, nemusi indikátor Ⓧ (napájení) zhasnout okamžitě po vypnutí hlavního vypínače. Nejedná se o poruchu.

Zobrazení informací o monitoru

Zatímco monitor přijímá videosignál, držte stisknuté tlačítko MENU po dobu delší než 5 sekund, dokud se neobjeví okno s informacemi o monitoru.

Opětovným stisknutím tlačítka MENU okno zmizí.

Příklad

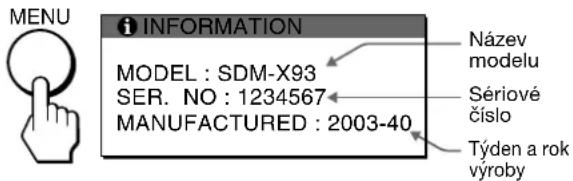

MENU i INFORMATION MODEL : SDM-X93 SER. NO : 1234567 MANUFACTURED : 2003-40 Název modelu Sériové číslo Týden a rok výroby

Přetrvává-li jakýkoli problém, obrat'te se na autorizovaného prodejce výrobku Sony a predejte mu následující informace:

• Název modelu: SDM-X53, SDM-X73 nebo SDM-X93
• Sériové číslo
• Podrobný popis problému
• Datum koupě
• Název a technické parametry počítače a grafické karty
• Typ vstupního signálu (analogový RGB/digitální RGB)

Funkce vnitřní kontroly

Tento monitor je vybaven funkcí vnitřní kontroly. Nastane-li problém s monitorem nebo počítačem (počítači), obrazovka potemní a indikátor ⏻ (napájení) bude svítit zeleně. Svítí-li indikátor ⏻ (napájení) žlutě, počítač je v úsporném režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

Indikátor (napájení)

Pokud obraz zmizí z obrazovky a indikátor ⏻ (napájení) je zelený

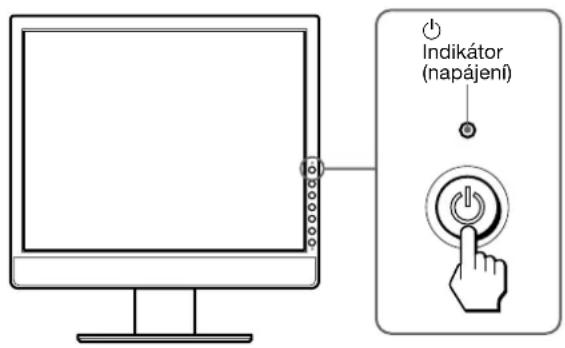

1 Vypněte vypínač ⏻ (napájení) a odpojte kabely videosignálu od monitoru.
2 Stisknutím vypínače ⏻ (napájení) monitor zapněte.

Zobrazí-li se všechny čtyři barevné pruhy (bílý, červený, zelený, modrý), pracuje monitor správně. Znovu připojte kabely video vstupu a zkontrolujte stav počítače (počítačů). Pokud se barevné pruhy nezobrazí, je možné, že se jedná o závadu monitoru. Informujte o stavu monitoru vašcho autorizovaného prodejce Sony.

indikátor (napájení) se rozsvítí žlutě

Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

Počítač opustí úsporný režim, indikátor ⏻ (napájení) se rozsvítí zeleně a na obrazovce se objeví obraz.

Technické parametry

SDM-X53

Panel LCD

Typ panelu: Aktivní maticový Si TFT

Velikost obrazu: 15 palců (38 cm)

Formát vstupního signálu

Provozní frekvence signálu RGB*

Horizontálně: 28–61 kHz (analogový RGB)

28–49 kHz (digitální RGB)

Vertikálně: 48–75 Hz (analogový RGB)

60 Hz (digitální RGB)

Rozlišení

Horizontálně: Max.1024 bodů

Vertikálně: Max.768 rádků

Úrovně vstupního signálu

Analogový videosignál RGB:

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC:

Úroveň TTL, 2,2 kΩ, pozitivní nebo negativní

(oddělený horizontální a vertikální, nebo složený

SYNC)

0,3 Vp-p, 75 Ω, negativní (SYNC v zelené)

Digitální signál RGB (DVI): TMDS (Single link)

Audio vstup

Stereo minikonektor, 0,5 Vrms, 47 kΩ

Reproduktorový výstup

1 W × 2

Konektor pro sluchátka

Stereo minikonektor

Napájení

Rozměry (šířka/výška/hloubka)

Displej (ve svislé poloze):

Přibl. 339 × 319– 419 × 201–231 mm (se stojanem)

(13^3/8× 12^5/8 - 16^1/2× 8 - 9^1/8 palcü)

Přibl. 339 × 297 × 53 mm (bez stojanu)

(13^3/8× 11^3/4× 2^1/8palc)

Hmotnost

Přibl. 4,6 kg (10 lb 2 oz) (se stojanem)

Přibl. 3,0 kg (6 lb 9 oz) (bez stojanu)

Plug & Play

DDC2B

Příslušenství

Viz strana 7.

SDM-X73/X93

Panel LCD

Typ panelu: Aktivní maticový Si TFT

Velikost obrazu: 17 palců (43 cm) (SDM-X73)

19 palců (48 cm) (SDM-X93)

Formát vstupního signálu

Provozní frekvence signálu RGB*

Horizontálně: 28–80 kHz (analogový RGB)

28–64 kHz (digitální RGB)

Vertikálně: 48–75 Hz (analogový RGB)

60 Hz (digitální RGB)

Rozlišení

Horizontálně: Max.1280 bodů

Vertikálně: Max.1024 řádků

Úrovně vstupního signálu

Analogový videosignál RGB:

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC:

Úroveň TTL, 2,2 kΩ, pozitivní nebo negativní

(oddělený horizontální a vertikální, nebo složený SYNC)

0,3 Vp-p, 75 Ω, negativní (SYNC v zelené)

Digitální signál RGB (DVI): TMDS (Single link)

Audio vstup

Stereo minikonektor, 0,5 Vrms, 47 kΩ

Reproduktorový výstup

1 W × 2

Konektor pro sluchátka

Stereo minikonektor

Napájení

Rozměry (šířka/výška/hloubka)

Displej (ve svislé poloze):

SDM-X73

Přibl. 367 × 361–461 × 232–248 mm (se stojanem)

(14^1/2× 14^1/4 - 18^1/4× 9^1/4 - 9^7/8 palcü)

Přibl. 367 × 336 × 60 mm (bez stojanu)

(14 1/2 × 13 1/4 × 2 3/8 palcü)

SDM-X93

Přibl. 412 × 395–495 × 232–248 mm (se stojanem)

(16^1/4 × 15^5/8-19^1/2 × 9^1/4-9^7/8 palc)

Přibl. 412 × 372 × 64 mm (bez stojanu)

(16 1/4 × 14 3/4 × 25/8 palcü)

Hmotnost

SDM-X73

Přibl. 7,1 kg (15 lb 10 oz) (se stojanem)

Přibl. 5,0 kg (11 lb 4 oz) (bez stojanu)

SDM-X93

Přibl. 7,5 kg (16 lb 9 oz) (se stojanem)

Přibl. 5,4 kg (11 lb 15 oz) (bez stojanu)

Plug & Play

DDC2B

Příslušenství

Viz strana 7.

* Doporučené nastavení horizontálního a vertikálního časování

- Šířka horizontálních synchronizačních pulsů by měla být více než 4,8 % celkového horizontálního intervalu nebo 0,8 μs podle toho, která hodnota je větší.

- Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 μs.

- Vertikální zatemňovací šířka by měla být více než 450 µs.

Vzhled a technické údaje se mohou měnit bez předchozího upozornění.

TCO'99 Eco-document

Nastavitev jakosti zvoka 18

Nastavitev jakosti zvoka
