NAVODILA ZA UPORABO SDMX73 SONY

Nastavitev 3: Priključite napajalni kabel ....8

Nastavitev 4: Združite kable .....9

Nastavitev 5: Vklopite monitor in računalnik .....9

Nastavitev 6: Nastavite višino in naklon ..... 10

Izbira vhodnega signala (gumb INPUT) 11

Prilagajanje vašega monitorja ....12

Pomikanje po meniju 12

Meni PICTURE ADJUST 13

A Meni SCREEN (samo analogni RGB signal) 14

Meni COLOR 15

Meni GAMMA 16

Meni MENU POSITION 16

Tehnične značilnosti .....18

Funkcija varčevanja energije 18

Zmanjševanje porabe energije (ECO način) 19

Funkcija za samodejno nastavitev osvetljenosti (detektor svetlobe) 19

Funkcija samodejne nastavitve kakovosti slike (samo analogni RGB signal) 19

Odpravljanje napak....20

Sporočila na zaslonu 20

Simptomi težav in njihovo odpravljanje 21

Samodiagnostična funkcija 23

Specifikacije .....24

Za uporabnike v Veliki Britaniji

Če uporabljate monitor v Veliki Britaniji, se prepričajte, da uporabljate ustrezni napajalni kabel za Veliko Britanijo.

Primeri raznih vrst vtikačev

Oprema naj bo nameščena blizu lahko dostopne vtičnice.

Namestitev

Ne nameščajte in ne puščajte monitorja:

• na mestih, ki so izpostavljena izjemnim temperaturam, npr. blizu radiatorja, ogrevanja ali neposredno na soncu. Izpostavljanje monitorja izjemnim temperaturam, kot npr. v avtomobilih parkiranih neposredno na soncu ali blizu ogrevanja, lahko povzročijo deformacije ohišja ali nepravilno delovanje.
• na mestih izpostavljenih mehanskim vibracijam ali sunkom.
• v bližini opreme, ki proizvaja močna magnetna polja, kot so TV ali razni drugi gospodinjski aparati.
• na krajih, kjer so pretirane količine prahu, umazanije ali peska, npr. blizu odprtega okna ali izhoda na prosto. Če monitor začasno postavite na prosto, zagotovite ustrezno zaščito proti prahu in umazaniji v zraku. V nasprotnem primeru lahko pride do napak pri delovanju.

Rokovanje z LCD zaslonom

• Ne izpostavljajte LCD zaslona soncu, ker se zaslon lahko poškoduje. Pazite kadar postavljate zaslon v bližino okna.
• Ne pritiskajte in ne praskajte LCD zaslona. Ne postavljajte težkih predmetov na LCD zaslon. To lahko povzroči, da zaslon izgubi enotnost ali pa napake pri delovanju LCD plošče.
• Če monitor uporabljate v hladnem prostoru, se na zaslonu lahko pojavijo ostanki slike. To ni napaka v delovanju. Zaslon se vrne v normalno stanje, ko se temperatura dvigne do običajne delovne višine.
• Če je na zaslonu za dlje časa prikazana ista slika, se lahko za nekaj časa pojavijo ostanki slike. Ostanki slike počasi izginejo.
• LCD plošča se med delovanjem segreje. To ni napaka v delovanju.

O vgrajenih stereo zvočnikih

Prepričajte se, da so oprema za snemanje, trakovi in gibki diski v primerni razdalji od odprtin zvočnikov, ki ustvarjajo magnetno polje. To magnetno polje lahko vpliva na podatke shranjene na magnetnih trakovih in diskih.

Opomba glede LCD (prikazovalnik s tekočimi kristali)

Prosimo upoštevajte, da je LCD zaslon izdelan z zelo natančno tehnologijo. Lahko se dogodi, da se na LCD zaslonu trajno pojavijo temne ali svetle točke (rdeče, modre ali zelene), nepravilni barvni ali pa svetli pasovi. To ni napaka v delovanju.

(Efektivne točke: več kot 99,99%)

Vzdrževanje

• Pred pričetkom čiščenja monitorja, iztaknite napajalni kabel iz vtičnice.
• LCD zaslon očistite z mehko krpo. Če uporabljate tekočino za čiščenje stekla, ne uporabljajte čistil, ki vsebujejo protistatične raztopine ali podobne dodatke, ker ti lahko opraskajo premaz LCD zaslona.
• Čistite ohišje, ploščo in upravljalni del z mehko krpo, rahlo navlaženo z blago raztopino detergenta. Ne uporabljajte hrapavih blazinic, zrnatih praškov ali raztopin, kot sta alkohol in bencin.
• Ne drgnite, ne dotikajte se in ne trkajte po površini zaslona z ostrimi ali hrapavimi predmeti, kot so kemični svinčniki ali izvijači. Tak stik lahko povzroči praske na slikovni cevi.
• Upoštevajte, da se kakovost materiala ali premaza LCD zaslona lahko poslabša, če je monitor izpostavljen hlapljivim raztopinam kot so insekticidi ali pa daljšemu stiku z gumo ali polivinilnimi materiali.

Transport

• Iztaknite vse kable iz monitorja in po tem, ko ste na najvišji točki fiksirali LCD zaslon, čvrsto primite obe strani LCD zaslona ter pazite, da ga med transportom ne opraskate. Če vam monitor pade iz rok, se lahko poškodujete vi ali monitor.
• Kadar transportirate monitor zaradi popravila ali dostave, uporabite originalno embalažo.

Odlaganje monitorja v odpadke

• Monitorja ne smete odložiti med druge gospodinjske odpadke.
• Fluorescenčna cev v monitorju vsebuje namreč živo srebro. Odstranitev monitorja mora biti opravljena skladno s predpisi vašega lokalnega sanitarnega organa.

Deli monitorja in elementi za nastavljanje

Glej strani v oklepajih za nadaljnje detalje.

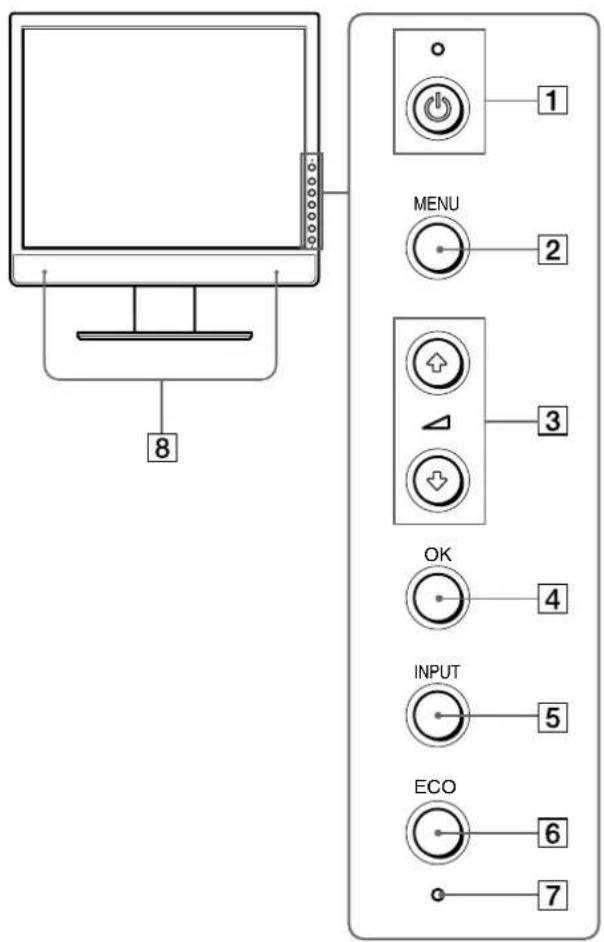

Čelna stran LCD monitorja

8 MENU 1 2 3 OK 4 INPUT 5 ECO 6 7

Bočni pogled na LCD monitor

Ta gumb vklaplja in izklaplja meni monitorja.

3 Gumbi ↓/↑ in △ (za nastavitev jakosti zvoka) (strani 12, 18)

Ti gumbi se uporabljajo za izbiro elementov menija in za nastavitve in prikazujejo meni »Jakost zvoka« za nastavitev jakosti zvoka.

4 Gumb OK (stran 12)

Ta gumb aktivira izbrani element menija in opravi ustrezne nastavitve z uporabo gumbov ↓/↑ (3).

5 Gumb INPUT (stran 11)

Ta gumb se uporablja za zmanjšanje porabe energije.

7 Detektor svetlobe (stran 19)

Ta detektor meri osvetljenost okolice. Pazite, da detektorja ne prekrijete s papirjem ipd.

8 Stereo zvočniki (stran 18)

Ti zvočniki pretvarjajo zvočne signale v zvok.

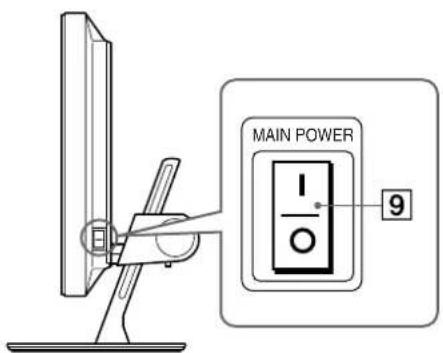

9 Stikalo MAIN POWER (stran 9)

To stikalo vklaplja in izklaplja napajanje monitorja.

10 Hrbtna stran (stran 7)

Odstranite ta pokrov kadar priklopite kable.

11 Priključek za slušalke (stran 18)

Ta priključek posreduje avdio signale do slušalk.

(nadaljevanje)

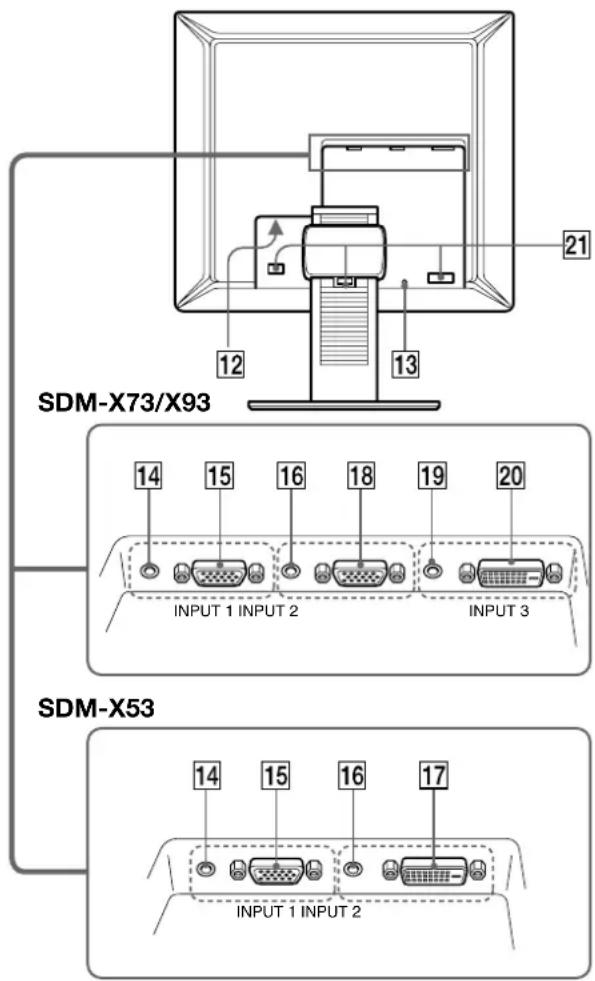

Hrbtna stran LCD monitorja

SDM-X73/X93 12 13 21 14 15 16 18 19 20 INPUT 1 INPUT 2 INPUT 3 SDM-X53 14 15 16 17 INPUT 1 INPUT 2

12 Konektor AC IN (stran 8)

Ta konektor priključi napajalni kabel (dobavljen).

13 Odprtina za varnostno ključavnico

Odprtino za varnostno ključavnico uporabljamo z varnostnim sistemom Kensington Micro Saver System. Micro Saver Security System je blagovna znamka podjetja Kensington.

14 Avdio priključek za INPUT1 (stran 8)

Ta priključek posreduje avdio signale na avdio izhodni priključek računalnika ali druge avdio opreme priključene na INPUT1.

15 Vhodni konektor HD15 (analogni RGB) za INPUT1 (stran 7)

Ta konektor pripelje analogne RGB signale (0,700 Vp-p, pozitivne) in sync signale.

16 Avdio priključek za INPUT2 (stran 8)

Ta priključek posreduje avdio signale na avdio izhodni priključek računalnika ali druge avdio opreme priključene na INPUT2.

17 Vhodni konektor DVI-D (digitalni RGB) za INPUT2 (SDM-X53) (stran 7)

Ta konektor privede digitalne RGB video signale, ki so skladni z DVI rev. 1.0.

18 Vhodni konektor HD15 (analogni RGB) za INPUT2 (SDM-X73/X93) (stran 7)

Ta konektor pripelje analogne RGB signale (0,700 Vp-p, pozitivne) in sync signale.

19 Avdio priključek za INPUT3 (SDM-X73/X93) (stran 8)

Ta priključek posreduje avdio signale na avdio izhodni priključek računalnika ali druge avdio opreme priključene na INPUT3.

20 Vhodni konektor DVI-D (digitalni RGB) za INPUT3 (SDM-X73/X93) (stran 7)

Ta konektor privede digitalne RGB video signale, ki so skladni z DVI rev. 1.0.

21 Nosilec kabla (stran 9)

Ta del pritrdi kable na monitor.

Nastavitev

Preden uporabite monitor, preverite, če so v vašem kartonu naslednje stvari:

• LCD monitor
- Napajalni kabel
• Kabel HD15-HD15 za video signal (analogni RGB)
• Kabel DVI-D za video signal (digitalni RGB)
• Avdio kabel ( stereo mini vtikač)
- CD-ROM (pomożni programi za Windows/Macintosh, Navodila za uporabo, etc.)
• Garancijskilist
• Navodila za hitro nastavitev

Nastavitev 1: Priključite video signalne kable

• Pred priključitvijo izklopite monitor in računalnik.
• Za priključek računalnika na izhodni konektor HD15 monitorja (analogni RGB), glejte »Priključite računalnik opremljen z izhodnim konektorjem HD15 (analogni RGB).«

Opozorilo

Ne dotikajte se nožic kabla konektorja za video signal, ker boste lahko zvili nožice.

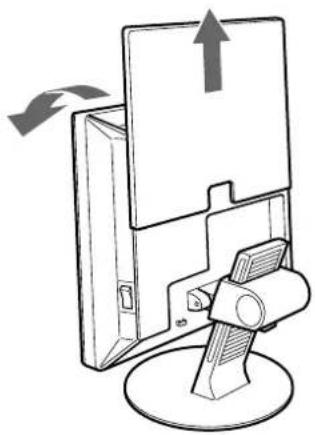

1 Zaprite pokrov hrbtišča.
2 Nagnite zaslon naprej.

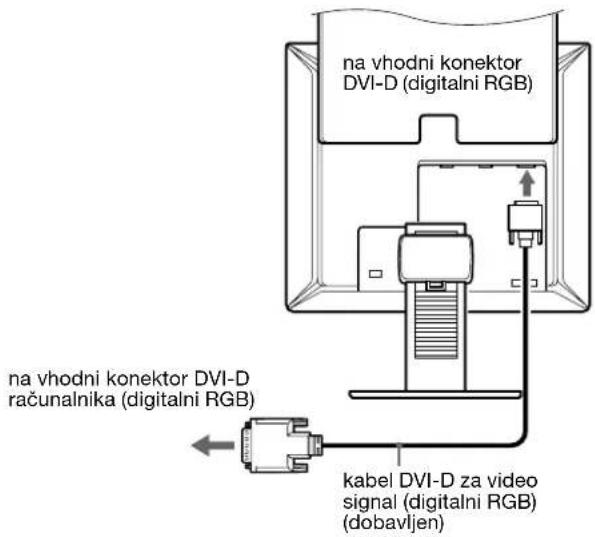

Priključite računalnik opremljen z izhodnim konektorjem DVI (digitalni RGB).

Z dobavljenim video signalnim kablom DVI-D (digitalni RGB), priključite računalnik na vhodni konektor monitorja DVI-D (digitalni RGB) za INPUT2 (SDM-X53) ali INPUT3 (SDM-X73/X93).

na vhodni konektor DVI-D (digitalni RGB) na vhodni konektor DVI-D računalnika (digitalni RGB) kabel DVI-D za video signal (digitalni RGB) (dobavljen)

Priključite računalnik opremljen z izhodnim konektorjem HD15 (analogni RGB).

Z dobavljenim video signalnim kablom HD15-HD15 (analogni RGB), priključite računalnik na vhodni konektor HD 15 monitorja (analogni RGB) za INPUT1 ali INPUT2 (SDM-X73/X93).

Priključite računalnik skladno z naslednjimi ilustracijami.

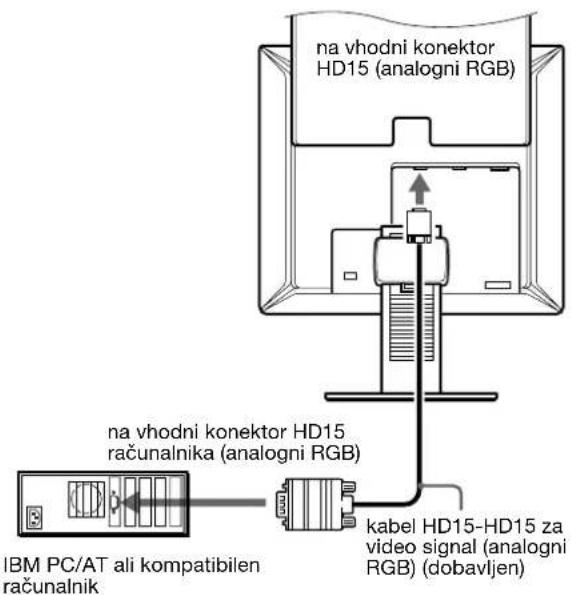

■ Priključitev na IBM PC/AT ali kompatibilni računalnik

na vhodni konektor HD15 (analogni RGB) na vhodni konektor HD15 računalnika (analogni RGB) IBM PC/AT ali kompatibilen računalnik kabel HD15-HD15 za video signal (analogni RGB) (dobavljen)

(nadaljevanje)

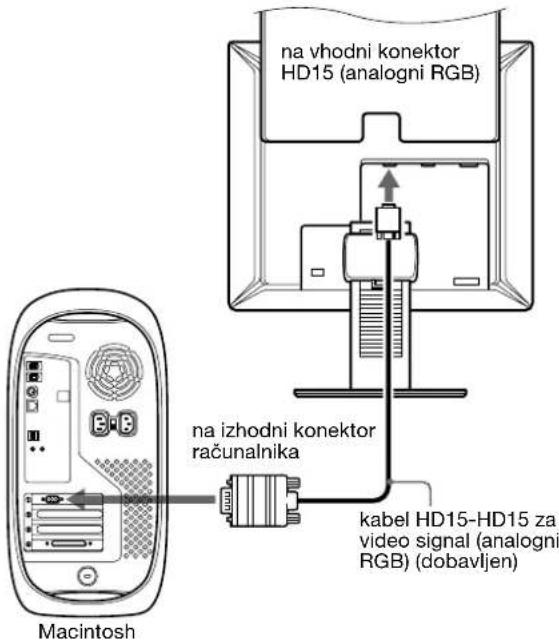

■Priključitev na Macintosh

na vhodni konektor HD15 (analogni RGB) na izhodni konektor računalnika kabel HD15-HD15 za video signal (analogni RGB) (dobavljen) Macintosh

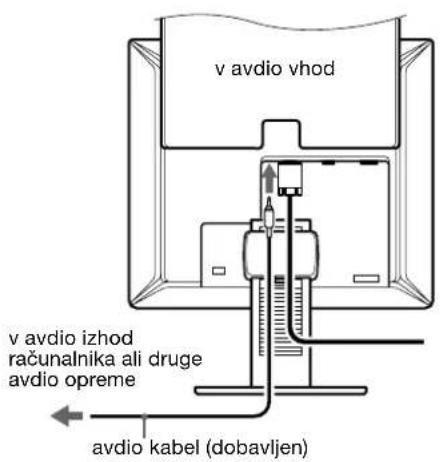

Nastavitev 2: Priključite avdio kabel

Priključite dobavljeni avdio kabel na ustrezni vhodni avdio priključek monitorja.

Z uporabo zvočnikov na monitorju ali slušalk, lahko poslušate zvok iz vašega računalnika ali druge avdio opreme priključene preko vtičnic na avdio vhod monitorja.

Za več informacij, glej »Nastavitev jakosti zvoka« na strani 18.

v avdio vhod v avdio izhod računalnika ali druge avdio opreme avdio kabel (dobavljen)

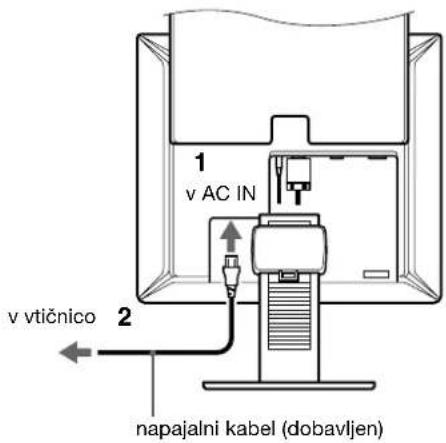

Nastavitev 3: Priključite napajalni kabel

1 Čvrsto priključite dobavljeni napajalni kabel na konektor AC IN monitorja.

2 Drugi konec čvrsto priključite na omrežno vtičnico.

1 v AC IN v vtičnico 2 napajalni kabel (dobavljen)

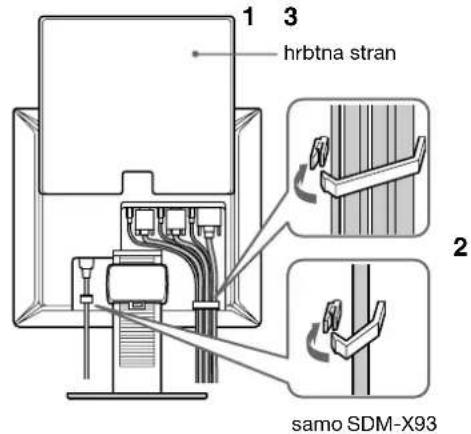

Nastavitev 4: Združite kable

1 Dvignite pokrov hrbtišča.
2 Z nosilcem za kabel pričvrstite na omarico video signalni kabel, avdio kable in napajalni kabel.
3 Spustite pokrov hrbtišča.

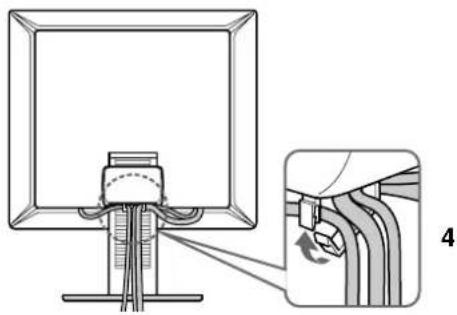

4 Združite vse kable v nosilcu za kable na stojalu.

1 3 hrbtna stran 2 samo SDM-X93

Če ne morete združiti vseh kablov v nosilcu za kable na stojalu, pustite da kabli visijo.

Nastavitev 5: Vklopite monitor in računalnik

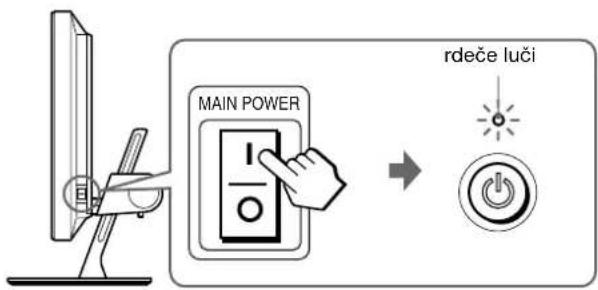

1 Pritisnite stikalo MAIN POWER nameščeno na desni strani monitorja v smeri I, če stikalo seveda še ni pritisnjeno. Preverite, če ⏻ indikator (napajanja) sveti rdeče.

Opozorilo

Monitor je tovarniško dobavljen s stikalom MAIN POWER. v stanju vklop (I).

MAIN POWER rdeče luči

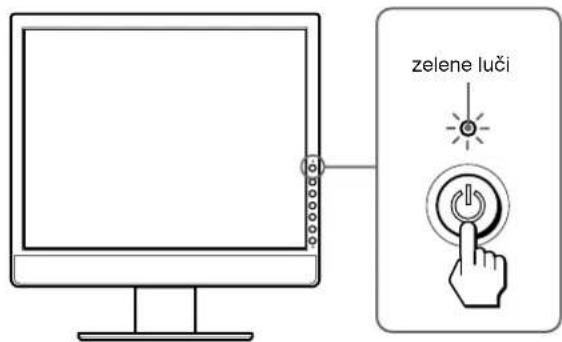

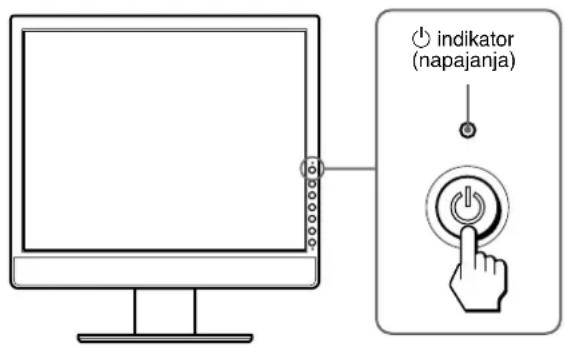

2 Pritisnite ⏻ stikalo (napajanja) na desni čelni strani monitorja.

indikator (napajanja) zasveti v zeleni barvi.

zelene luči

Na zaslonu se prikaže izbrana slika vhoda. Za dodatne informacije glej »Izbira vhodnega signala (gumb INPUT)« na strani 11.

Namestitev vašega monitorja je končana. Po potrebi za nastavitev slike uporabite krmilne funkcije (stran 12).

(nadaljevanje)

Če se na zaslonu ne pojavi slika

• Preverite, će sta napajalni kabel in video signalni kabel pravilno priključena.
• Če se na zaslonu pojavi »NO INPUT SIGNAL«:
• Računalnik je v stanju varčevanje energije. Poskusite pritisniti tipko na tipkovnici ali premakniti miško.
• S pritiskom na gumb INPUT preverite, će je nastavitev izbire vhoda pravilna (stran 11).
• Če se na zaslonu pojavi »CABLE DISCONNECTED« : - Preverite ali je video signalni kabel priključen pravilno. - S pritiskom na gumb INPUT preverite, će je nastavitev izbire vhoda pravilna (stran 11).
• Če se na zaslonu pojavi »OUT OF RANGE«, priključite stari monitor. Nato nastavite računalniško grafično kartico v naslednjih območjih.

SDM-X53

	Analogni RGB Digitalni RGB
Horizontalna frekvenca	28–61 kHz 28–49 kHz
Vertikalna frekvenca	48–75 Hz 60 Hz
Razločljivost	1024 × 768 ali manj

SDM-X73/X93

	Analogni RGB Digitalni RGB
Horizontalna frekvenca	28–80 kHz 28–64 kHz
Vertikalna frekvenca	48–75 Hz 60 Hz
Razločljivost	1280 × 1024 ali manj

Za natančnejše informacije o sporočilih na zaslonu glej »Simptomi težav in njihovo odpravljanje« na strani 21

Ni potrebe po dodatnih gonilnikih

Monitor je skladen s standardom »DDC« Plug & Play in samodejno zazna vse informacije o monitorju. Na računalnik ni potrebno namestiti dodatnega gonilnika.

Ko boste prvič vključili vaš računalnik, potem ko ste priklopili monitor, se na zaslonu lahko prikaže čarovnik za nastavitev. V tem primeru sledite navodilom na zaslonu. Samodejno se izbere monitor Plug & Play, tako da je možna takojšnja uporaba tega monitorja.

Vertikalna frekvenca je nastavljena na 60 Hz.

Ker migetanje monitorja ni opazno, ga lahko uporabite takšnega kot je. Ni potrebno nastavljati vertikalne frekvence na kakšno posebno visoko vrednost.

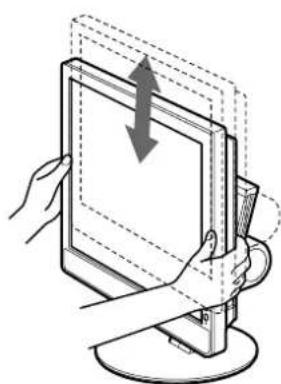

Nastavitev 6: Nastavite višino in naklon

Ta monitor lahko nastavljamo med kotoma navedenima spodaj.

Primate spodnji del LCD plošče in nato nastavite kote zaslona.

Za udobno uporabo monitorja

Nastavite kot gledanja vašega monitorja glede na višino vaše mize in stola tako, da se zaslon ne blešči.

Opozorilo

Ko nastavljate naklon in višino zaslona, delajte to počasi in previdno, tako da z monitorjem ne zadenete v mizo.

Izbira vhodnega signala

(gumb INPUT)

Pritisnite gumb INPUT.

Vhodni signal se spremeni vsakič, ko pritisnete ta gumb.

SDM-X53

Sporočilo na zaslonu(se pojavi za okoli 5 s vlevem zgornjem kotu.)	Konfiguracija vhodnega signala
INPUT1:HD15 vhodni konektor HD15(analogni RGB) za INPUT1
INPUT2 : DVI-D vhodni konektor DVI-D(digitalni RGB) za INPUT2

SDM-X73/X93

Sporočilo na zaslonu(se pojavi za okoli 5 s v levem zgornjem kotu.)	Konfiguracija vhodnega signala
INPUT1:HD15 vhodni konektor HD15(analogni RGB) za INPUT1
INPUT2 : HD15 vhodni konektor HD15(analogni RGB) za INPUT2
INPUT3 : DVI-D vhodni konektor DVI-D(digitalni RGB) za INPUT3

Prilagajanje vašega monitorja

Pred prilagajanjem

Povežite monitor in računalnik in ju vklopite: Počakajte najmanj 30 minut preden pričnete z nastavljanjem.

Številne nastavitve lahko opravite s pomočjo menijev na zaslonu.

Pomikanje po meniju

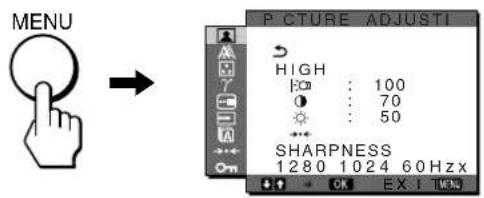

1 Prikažite glavni meni.

Za prikaz glavnega menija na vašem zaslonu, pritisnite gumb MENU.

MENU P C T U R E A D J U S T I HIGH 100 70 50 SHARPNESS 1280 1024 60Hz x

2 Izberite meni.

Za prikaz željenega menija pritiskaljte gumba ↓/↑. Za premik do prvega elementa menija pritisnite gumb OK.

Če je 1eden izmed elementov menija.

Ko izberete in pritisnete gumb OK, se prikaže prejšnji meni.

4 Nastavite element.

Pritiskajte gumba ↓/↑ za urejanje menijev, nato pritisnite gumb OK. Ko pritisnete gumb OK, se shrani nastavitev, nato se prikaže prejšnji meni.

■ Vrnite vse nastavitve v izhodiščno stanje.

Nastavitve lahko vrnete z uporabo menija RESET. Za več informacij o vračanju nastavitev, glejte »« (RESET) na strani 17.

Meni PICTURE ADJUST

Z uporabo menija PICTURE ADJUST lahko nastavitve naslednje elemente.

• MODE (ECO način)
- BACKLIGHT
- CONTRAST ①
• BRIGHTNESS
- RESET
- SHARPNESS

Za zmanjšanje porabe energije lahko izberete slikovni način.

OPOZORILO

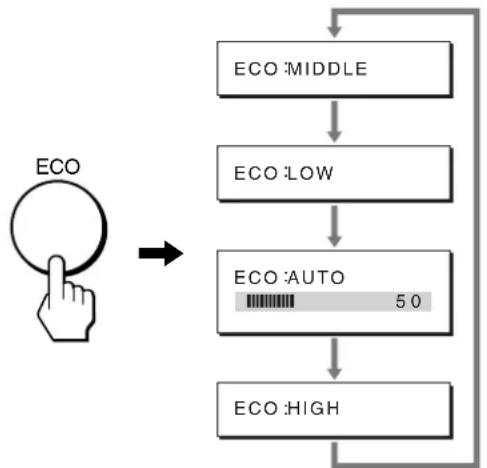

Slikovni način lahko izberete tudi z ECO gumbom (strani 5, 19) na čelni strani monitorja.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro 📶 (PICTURE ADJUST) ter pritisnite gumb OK.

Na zaslonu se pojavi meni PICTURE ADJUST.

3 Pritiskajte gumba ↓/↑ za izbiro »HIGH« ter pritisnite gumb OK.

Na zaslonu se pojavi meni »MODE«.

MODE ■HIGH MIDDLE LOW AUTO 1280 1024 60Hz x

4 Za izbiro želenega načina pritiskajte gumba ↓/↑ nato pa gumb OK.

Ko se način spremeni v HIGH → MIDDLE → LOW, se spremeni osvetljenost in se zmanjša poraba energije. Ko izberete »AUTO«, monitor samodejno nastavi osvetljenost zaslona glede na osvetljenost okolja (funkcija samodejne nastavitve osvetljenosti). Za dodatne informacije glej »Funkcija za samodejno nastavitev osvetljenosti (detektor svetlobe)« na strani 19.

OPOZORILO

V načinu AUTO ne morete nastavljati osvetlitve ozadja.

Če je zaslon presvetel, nastavite osvetlitev ozadja, da bo zaslon bolje viden.

Opozorilo

4 Pritiskajte gumba ↓/↑ za izbiro visokega nivoja in pritisnite gumb OK.

3 Pritiskajte gumba ↓/↑ za izbiro »○ (CONTRAST)« ter pritisnite gumb OK.

Na zaslonu se prikaže meni »CONTRAST«.

4 Pritiskajte gumba ↓/↑ za nastavitev kontrasta, nato pritisnite gumb OK.

Nastavite osvetlitev slike (nivo črne barve).

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro 📄 (PICTURE ADJUST) ter pritisnite gumb OK.

Na zaslonu se pojavi meni PICTURE ADJUST.

3 Pritiskajte gumba ↓/↑ za izbiro » BRIGHTNESS« ter pritisnite gumb OK.

Na zaslonu se prikaže meni »BRIGHTNESS«.

4 Pritiskajte gumba ↓/↑ za nastavitev osvetlitve in nato pritisnite gumb OK.

■ Nastavljeni podatki dobijo privzete vrednosti →

Nastavitve lahko vrnete v privzete vrednosti.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro 📁 (PICTURE ADJUST) ter pritisnite gumb OK.

Na zaslonu se pojavi meni PICTURE ADJUST.

(nadaljevanje)

3 Pritiskajte gumba ↓/↑ za izbiro »→← RESET« ter pritisnite gumb OK.
Na zaslonu se prikaže meni »RESET«.

4 Za izbiro željenega načina pritiskajte gumba ↓/↑ nato pa gumb OK.

• OK: Za vrnitev vseh nastavitvenih podatkov v meniju PICTURE ADJUST na privzete vrednosti.
• CANCEL: Za izbris vrnitev in povratek v meni PICTURE ADJUST.

■ Nastavljanje SHARPNESS

Nastavitev izostritve roba slik, itd.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro 📁 (PICTURE ADJUST) ter pritisnite gumb OK.

Na zaslonu se pojavi meni PICTURE ADJUST.

3 Pritiskajte gumba ↓/↑ za izbiro » SHARPNESS « ter pritisnite gumb OK.

Na zaslonu se prikaže meni »SHARPNESS«.

4 Pritiskajte gumba ↓/↑ za nastavitev ostrine in nato pritisnite gumb OK.

A Meni SCREEN (samo analogni RGB signal)

Z uporabo menija SCREEN lahko nastavitve naslednje elemente.

• AUTO
- PHASE
• PITCH
• H CENTER
• V CENTER

SCREEN AUTO PHASE PITCH H CENTER V CENTER 1 2 8 0 1 0 2 4 6 0 Hz x

Opozorilo

Ko sprejemate RGB signal iz vhodnega konektorja DVI-D za INPUT2 (SDM-X53) in INPUT3 (SDM-X73/X93), nastavitev ni potrebna.

■ Funkcija samodejne nastavitve kakovosti slike

Ko monitor sprejme vhodni signal, samodejno nastavi položaj in ostrino slike (fazo/razločljivost) in zagotovi, da se na zaslonu pojavi jasna slika (stran 19).

Opozorilo

Ko je aktivirana funkcija samodejne nastavitve kakovosti slike, deluje le ⏻ stikalo (napajanja).

Če se vam zdi, da funkcija samodejne nastavitve kakovosti slike tega monitorja ni popolnoma nastavila slike lahko za trenutni vhodni signal napravite nadaljnje samodejne nastavitve kakovosti slike (Glej »AUTO« spodaj).

Če so za kakovost slike potrebne nadaljnje nastavitve

lahko ročno nastavite ostrino slike (faza/razločljivost) in položaj (vodoravno/navpično).

Te nastavitve se shranijo v pomnilnik in se samodejno prikličejo, kadarkoli monitor sprejme predhodni vhodni in registrirani vhodni signal.

■ Za trenutni vhodni signal (AUTO) napravite nadaljnje samodejne nastavitve kakovosti slike

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ⚪ (SCREEN) ter pritisnite gumb OK.

Na zaslonu se prikaže meni SCREEN.

3 Pritiskajte gumba ↓/↑ za izbiro » AUTO « ter pritisnite gumb OK.

Ustrezno nastavite fazo zaslona, razločljivost ter vodoravni/navpični položaj za trenutni vhodni signal ter jih shranite.

■ Ročno nastavite ostrino slike (faza/višina tona)

Ostrino slike lahko nastavite kot sledi. Ta nastavitev deluje, ko je računalnik priključen na izhodni konektor HD15 monitorja (analogni RGB).

1 Na računalniku nastavite razločljivost 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).

2 Naložite CD-ROM.

3 Zaženite CD-ROM, izberite območje in model in prikažite preizkusni vzorec.

Za Windows

Na zaslonu se prikaže nastavitveni meni »PHASE«.

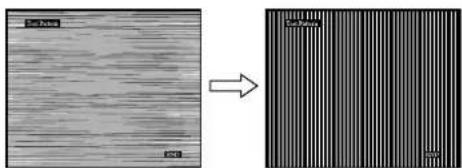

7 Pritiskajte gumba ↓/↑ tolikokrat, da so vodoravni pasovi minimalni.

Nastavljajte toliko časa, da so vodoravni pasovi minimalni.

Če se preko vsega zaslona pojavijo navpični pasovi, nastavite višino tona z naslednjimi postopki:

9 Pritiskajte gumba ↓/↑ za izbiro » PITCH « ter pritisnite gumb OK.

Na zaslonu se prikaže nastavitveni meni »PITCH«.

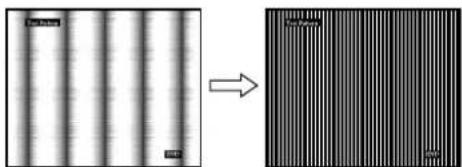

10 Pritiskajte gumba ↓/↑ tolikokrat, da izginejo navpični pasovi.

Nastavljajte toliko časa, da navpični pasovi izginejo.

11 Kliknite END na zaslonu za izklop preizkusnega vzorca.

Če slika ni na sredini zaslona, jo postavite v središče s spodaj opisanim postopkom.

1 Na računalniku nastavite razločljivost 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).

2 Naložite CD-ROM.

3 Zaženite CD-ROM, izberite območje in model in prikažite preizkusni vzorec.

Za Windows

6 Pritiskajte gumba ↓/↑ za izbiro »H CENTER« ali »V CENTER« ter pritisnite gumb OK.

Na zaslonu se prikaže nastavitveni meni »H CENTER« ali »V CENTER«.

7 Pritiskajte gumba ↓/↑ za središčno poravnavo preizkusnega vzorca zaslona.

8 Kliknite END na zaslonu za izklop preizkusnega vzorca.

Meni COLOR

Nivo barve belega polja slike lahko izberete iz nastavitve privzete temperature barve.

Po potrebi lahko točno nastavite temperaturo barve.

COLOR ■ 9300K 6500K USER L-ADJUST 1280 1024 60Hzx OK EX I MENU

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro 📁 (COLOR) ter pritisnite gumb OK.

■ Točna nastavitev temperature barve

Nastavitev INPUT je shranjena v pomnilniku.

SDM-X53: INPUT1 ali INPUT2 (DVI-D)

SDM-X73/93: INPUT1, INPUT2 ali INPUT3 (DVI-D)

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro (COLOR) ter pritisnite gumb OK.

3 Pritiskajte gumba ↓/↑ za izbiro »ADJUST« ter pritisnite gumb OK.

Meni za točno nastavitev temperature barve se prikaže na zaslonu.

USER ADJUSTMENT R 50 G 50 B 50 1 2 8 0 1 0 2 4 6 0 Hz x

4 Pritiskajte gumba ↓/↑ za izbiro R (rdeča) ali B (modra) ter pritisnite gumb OK. Za nastavitev željene temperature barve pritiskajte gumba ↓/↑ ter nato gumb OK.

Ker ta nastavitev z dviganjem in spuščanjem R in B komponent spreminja temperaturo barve glede na G (zelena), je G komponenta fiksna.

5 Pritiskajte gumba ↓/↑ za izbiro ↩, nato pa pritisnite gumb OK.

Nova nastavitev barve se shrani v pomnilnik in se samodejno prikliče, ko je izbran »Uporabnik«. Na zaslonu se prikaže meni COLOR.

(nadaljevanje)

Meni GAMMA

Združite lahko barvno senco slike na zaslonu z izvirno barvno senco slike.

3 Za izbiro željenega načina pritiskajte gumba ↓/↑ nato pa gumb OK.

Meni MENU POSITION

Položaj menija na zaslonu lahko spremenite, će vam zastira sliko na zaslonu.

MENU POS T ONI 1280 1024 60Hz OK EX | New

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ☐ (MENU POSITION) ter pritisnite gumb OK.

Na zaslonu se prikaže meni »MENU POSITION«.

3 Za izbiro želenega položaja pritiskajte gumba ↓/↑ nato pa gumb OK.

Ko se prikaže meni, lahko izberete enega od 9 položajev.

Ko izberete AUTO ON v meniju INPUT SENSING ON/OFF, monitor samodejno odkrije vhodni signal na vhodnih sponkah in samodejno spremeni vhod preden gre monitor v način varčevanja energije.

INPUT SENSING AUTO ON AUTO OFF 1280 1024 60 Hzx

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro → (INPUT SENSING ON/OFF) ter pritisnite gumb OK.

Na zaslonu se pojavi meni INPUT SENSING.

3 Za izbiro željenega načina pritiskajte gumba ↓/↑ nato pa gumb OK.

- ON: Če izbrana vhodna sponka nima vhodnega signala ali će izberete vhodno sponko z gumbom INPUT na monitorju in vhodna sponka nima signala, se na zaslonu pojavi sporočilo (stran 20) in monitor samodejno preveri vhodni signal na drugi vhodni sponki ter zamenja vhod. Ko se zamenja vhod, se levo zgoraj prikaže izbrana vhodna sponka. Če ni vhodnega signala, gre monitor samodejno v način varčevanja energije.

- OFF: Vhod se ne spremeni samodejno. Pritisnite gumb INPUT in spremenite vhod.

A Meni LANGUAGE

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO ◆ 1280x1024/60Hz

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ☐ (LANGUAGE) ter pritisnite gumb OK.

Na zaslonu se prikaže meni LANGUAGE.

3 Pritiskajte gumba ↓/↑ za izbiro jezika ter pritisnite gumb OK.

• English: angleško
  • Français: francosko
• Deutsch: nemško
• Español: špansko
• Italiano: italijansko
  • Nederlands: nizozemsko
  • Svenska: švedsko
  • :Русский
  •:japensko
  • :kitajsko

→•← Meni RESET

Vrnite vse nastavitve v izhodiščno stanje.

OK CANCEL 1280x1024/60Hz

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro →← (RESET) ter pritisnite gumb OK.

Na zaslonu se prikaže meni RESET.

3 Za izbiro željenega načina pritiskajte gumba ↓/↑ nato pa gumb OK.

• OK: Za vrnitev vseh nastavitvenih podatkov v privzete vrednosti. Upoštevajte, da se nastavitev »LANGUAGE« po tej metodi ne vrne v izhodiščno stanje.
• CANCEL: Preklic vrnitve izhodiščnih podatkov in povratek v glavni meni.

Meni MENU LOCK

Zaklenite upravljanje gumbov, da boste tako preprečili naključne spremembe ali vrnitev v izhodiščno stanje.

ON OFF 1 280 x 1024 / 60 Hz

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro Oπ (MENU LOCK) ter pritisnite gumb OK.

Na zaslonu se prikaže meni MENU LOCK .

3 Pritiskajte gumba ↓/↑ in izberite »vklop« ali »izklop.«

• ON: Delujeta samo ⏻ stikalo (napajanja) in gumb INPUT. Če poizkusite kakšno drugo funkcijo, se na zaslonu prikaže ikona 📄.
• OFF: Nastavite »O™ MENU LOCK « v izklopljeno. Če je bil »MENU LOCK « postavljena v »ON«, je ob pritisku na gumb MENU, »O™ MENU LOCK « izbran samodejno.

Tehnične značilnosti

Z uporabo zvočnikov na monitorju ali slušalk, lahko poslušate zvok iz vašega računalnika ali druge avdio opreme priljučene preko vtičnic na avdio vhod monitorja.

Nastavitev jakosti zvoka lahko opravite z ločenega menija »Jakost zvoka«, ki ga izberete iz glavnega menija.

1 Pritiskajte gumba ↓/↑, če se meni ne prikaže na zaslonu.

2 Pritiskajte gumba ↓/↑ za nastavitev jakosti zvoka. Meni po 5 s samodejno izgine.

Opombe

• Ko je na zaslonu prikazan glavni meni, ne morete nastavljati jakosti zvoka.
• Ko je vaš monitor v načinu varčevanja energije, iz zvočnikov in slušalk ne prihaja zvok.

Funkcija varčevanja energije

Ta monitor ustreza priporočilom o varčevanju energije določenim s strani VESA, ENERGY STAR in NUTEK. Če je monitor priključen na računalnik ali grafično kartico, ki je skladna z DPMS (Display Power Management Signaling), bo monitor samodejno zmanjšal porabo energije, kot je prikazano spodaj.

SDM-X53

Načinnapajanja	Poraba energije ⏻ indikator(napajanja)
normalnodelovanje	25 W (maks.)	zelena
ECO način zelena
aktivenizklopljen*(globokospanje)	1,2 W (maks.)**	rumenorjava
➊ izklop 1,0 W (maks.) rdeč
glavni izklop 0 W izklop

SDM-X73

Načinnapajanja	Poraba energije	+ indikator(napajanja)
normalnodelovanje	45 W (maks.)	zelena
ECO način zelena
aktivenizklopljen*(globokospanje)	1,2 W (maks.)**	rumenorjava
- izklop 1,0 W (maks.) rdeč
glavni izklop 0 W izklop

SDM-X93

Načinnapajanja	Poraba energije	+ indikator(napajanja)
normalnodelovanje	50 W (maks.)	zelena
ECO način zelena
aktivenizklopljen*(globokospanje)	1,2 W (maks.)**	rumenorjava
- izklop 1,0 W (maks.) rdeč
glavni izklop 0 W izklop

* Ko vaš računalnik vstopi v način »aktivno izklopljen«, je vhodni signal prekinjen in na zaslonu se pojavi sporočilo »NO INPUT SIGNAL«. Po 5 s monitor vstopi v način varčevanja energije. »Globoko spanje« je način varčevanja energije določen s strani Environmental Protection Agency.

** Največja poraba moči je 1,0 W v območjih z napetostjo 100-120 V\~.

Zmanjševanje porabe energije (ECO način)

Če večkrat pritisnete gumb ECO na sprednji strani monitorja, lahko izberete osvetljenost zaslona med HIGH → MIDDLE → LOW, zmanjša pa se tudi poraba energije. Ko izberete »AUTO«, monitor samodejno nastavi osvetljenost zaslona glede na osvetljenost okolja (funkcija samodejne nastavitve osvetljenosti). Za dodatne informacije glej »Funkcija za samodejno nastavitev osvetljenosti (detektor svetlobe)« na strani 19.

OPOZORILO

Slikovni način lahko izberete tudi z MODE (ECO način) (stran 13) v meniju PICTURE ADJUST.

Večkrat pritisnite gumb ECO.

Privzeta nastavitev osvetlitve zaslona je »MIDDLE«. Če pritisnete gumb ECO enkrat, se prikaže »MIDDLE« (privzeta vrednost) in će pritisnete ponovno, se prikaže LOW, poraba energije pa se zmanjša na okoli 50%.

Vsakič, ko pritisnete gumb ECO, se način spremeni kot sledi.

Vsak način se prikaže na zaslonu in osvetlitev zaslona se zmanjša glede na način. Meni po 5 s samodejno izgine.

Funkcija za samodejno nastavitev osvetljenosti (detektor svetlobe)

Monitor je opremljen tako, da samodejno nastavi osvetljenost zaslona glede na osvetljenost okolja.

Osvetljenost zaslona se nastavi na najustreznejši nivo z nastavitvijo ECO načina na AUTO z gumbom ECO na čelni strani monitorja ali preko menija PICTURE ADJUST. Privzeta nastavitev osvetlitve zaslona je MIDDLE. Ravno tako se prikaže nastavitena vrstica, će način ECO nastavite na »AUTO« s pomočjo gumba ECO na čelni strani monitorja. Vrstico lahko nastavite z gumbi ↓/↑. Osvetlitev zaslona se spremeni glede na nastavljeni nivo.

Funkcija samodejne nastavitve kakovosti slike (samo analogni RGB signal)

Ko monitor sprejme vhodni signal, samodejno nastavi položaj in ostrino slike (fazo/razločljivost) in zagotovi, da se na zaslonu pojavi jasna slika.

Tovarniška nastavitev

Ko monitor sprejme vhodni signal, samodejno uskladi signal na enega od tovarniško nastavljenih načinov, shranjenega v pomnilniku monitorja in tako zagotovi visoko kakovostno sliko na sredini zaslona. Če vhodni signal ustreza tovarniško nastavljenemu, se slika z ustreznimi izhodiščnimi nastavitvami samodejno pojavi na zaslonu.

Vhodni signali ne ustrezajo tistim iz tovarniške nastavitve

Ko monitor sprejme vhodni signal, ki se ne ujema s tovarniško nastavljenimi načini, se aktivira funkcija samodejne nastavitve kakovosti slike tega monitorja in zagotovi, da se na zaslonu vedno pojavi jasna slika (v naslednjih frekvenčnih področjih monitorja):

Horizontalna frekvenca: 28–61 kHz (SDM-X53) 28–80 kHz (SDM-X73/X93)

Vertikalna frekvenca: 48–75 Hz Ko monitor prvič sprejme vhodne signale, ki ne ustrezajo tovarniško nastavljenim načinom, lahko monitor potrebuje več časa za prikaz slike na zaslonu kot običajno. Podatki za nastavitev so samodejno shranjeni v pomnilnik, tako da bo monitor naslednjič deloval na enak način, kot će monitor sprejme signal, ki ustreza tovarniško nastavljenemu načinu.

Ročne nastavitve faze, razločljivosti in položaja slike

Za nekatere vhodne signale funkcija samodejne nastavitve kakovosti tega monitorja ne nastavi položaja slike, faze in razločljivosti. V tem primeru lahko ročno nastavite te prilagoditve (stran 14). Če ročno nastavite te prilagoditve, se shranijo v pomnilniku kot uporabniški načini in se samodejno prikličejo, ko monitor sprejme enake vhodne signale.

Odpravljanje napak

Preden vzpostavite stik s tehnično pomočjo, si oglejte to poglavje.

Sporočila na zaslonu

V primeru težav z vhodnim signalom, se na zaslonu prikaže eno od naslednjih sporočil. Za rešitev problema glej »Simptomi težav in njihovo odpravljanje« na strani 21.

Če se na zaslonu pojavi »OUT OF RANGE«

to pomeni, da monitor ne podpira vhodnega signala. Preverite naslednje elemente. Za natančnejše informacije o sporočilih na zaslonu glej »Simptomi težav in njihovo odpravljanje« na strani 21.

Če se prikaže »xxx.x kHz / xxx Hz«

to pomeni, da monitor ne podpira horizontalne ali vertikalne frekvence. Slike prikazujejo horizontalne in vertikalne frekvence trenutnega vhodnega signala.

Če se prikaže »RESOLUTION > 1024 × 768« (SDM-X53)

to pomeni, da monitor ne podpira vhodnega signala (1024 × 768 ali manj).

Če se prikaže »RESOLUTION > 1280 × 1024« (SDM-X73/X93)

to pomeni, da monitor ne podpira vhodnega signala (1280 × 1024 ali manj).

Če se na zaslonu pojavi »NO INPUT SIGNAL«

to pomeni, da na trenutno izbranem konektorju vhodni signal ni prisoten.

Če je INPUT SENSING ON/OFF (stran 16) nastavljen na ON, monitor poišče drugi vhodni signal in samodejno spremeni vhod.

INFORMATION NO INPUT SIGNAL INPUT#:XXXXX

GO TO POWER SAVE

Monitor bo v cca. 5 s po prikazu sporočila vstopil v stanje varčevanje energije.

INFORMATION NO INPUT SIGNAL INPUT#:XXXXX GO TO POWER SAVE

Če se na zaslonu pojavi »CABLE DISCONNECTED«

to pomeni, da je bil video signalni kabel odstranjen iz trenutno izbranega konektorja. Če je INPUT SENSING ON/OFF (stran 16) nastavljen na ON, monitor poišče drugi vhodni signal in samodejno spremeni vhod.

Simptomi težav in njihovo odpravljanje

Če se problem pojavi kot rezultat priključitve računalnika ali druge opreme, poglejte v navodila priključenega računalnika/opreme.

Uporabite samodiagnostično funkcijo (stran 23), če naslednja navodila ne pomagajo pri rešitvi problema.

Za nadaljnje informacije in pomoč pri iskanju napak, obiščite spletno stran Sonyjeve podpore na http://www.sony.net/

Simptom Preverite naslednje elemente

Ni slike
Če ⏻ indikator (napajanja) ne sveti ali će ⏻ se indikator (napajanja) ne prižge, ko je vklopljeno ⏻ stikalo (napajanja),	Preverite ali je napajalni kabel priključen pravilno.Preverite ali je stikalo MAIN POWER na monitorju vklopljeno (stran 9).
Če se ⏻ indikator (napajanja) prižge rdeče.	Preverite, daje ⏻ stikalo (napajanja) vključeno.
Če se ⏻ indikator (napajanja) se prižge zeleno,	Uporabite samodiagnostično funkcijo (stran 23).
Če se na zaslonu pojavi »CABLE DISCONNECTED«	Preverite, če je video kabel pravilno priključen in če so vsi konektorji trdno v svojih vtičnicah (stran 7).Preverite, če niso nožice na konektorjih ukrivljene ali zmečkane.Preverite, da je nastavitev izbire vhoda pravilna (stran 11).Priključen je video kabel, ki ni bil dobavljen v naši pošiljki. Če priključite video signalni kabel, ki ni bil dobavljen z naše strain, se na zaslonu lahko pojavi »CABLE DISCONNECTED«. To ni napaka v delovanju.
Če se na zaslonu pojavi napis »NO INPUT SIGNAL« ali ⏻ indikator (napajanja) sveti rumenorjavo,	Preverite, če je video kabel pravilno priključen in če so vsi konektorji trdno v svojih vtičnicah (stran 7).Preverite, če niso nožice na konektorjih ukrivljene ali zmečkane.Preverite, da je nastavitev izbire vhoda pravilna (stran 11). Problem povzroča priključeni računalnik ali druga oprema in ne monitor.Računalnik je v načinu varčevanje energije. Pritisnite tipko na tipkovnici ali premaknite miško.Preverite, da je grafična kartica pravilno vstavljena v računalnik.Preverite ali je računalnik vklopljen.
Če se na zaslonu pojavi »OUT OF RANGE« (stran 20),	Problem povzroča priključeni računalnik ali druga oprema in ne monitor.Preverite ali je frekvenčno področje znotraj frekvenčnega področja monitorja. Če ste nadomestili stari monitor s tem monitorjem, ponovno priključite stari monitor in nastavite računalniško grafično kartico v naslednjih obsegih:Horizontalna frekvenca: 28–61 kHz (SDM-X53), 28–80 kHz (SDM-X73/X93)Vertikalna frekvenca: 48–75 HzRazločljivost 1024 × 768 ali manj (SDM-X53), 1280 × 1024 ali manj (SDM-X73/ X93)
Če uporabljate program Windows,	Če ste stari monitor nadomestili s tem monitorjem, priključite stari monitor in naredite naslednje: Izberite »SONY« s seznama »proizvajalci« in izberite »SDM-X53, SDM-X73 ali SDM-X93« s seznama »Modeli« v Windows zaslonu za izbiro naprav. Če se »SDM-X53, SDM-X73 ali SDM-X93« ne pojavijo v seznamu »Modeli«, poskusite »Plug & Play«.
Če uporabljate sistem Macintosh,	Ko priključite računalnik Macintosh, po potrebi uporabite adapter (ni dobavljen). Priključite adapter na računalnik prej preden priključite videosignalni kabel.

(nadaljevanje)

Simptom Preverite naslednje elemente
Slika utripa, se odbija, niha ali je popačena.	Nastavite razločljivost in fazo (samo analogni RGB signal) (stran 14).Ločite in odstranite kakršenkoli potencialni vire električnih ali magnetnih polj, kot so monitorji, laserski tiskalniki, ventilatorji, fluorescentne luči ali TV.Odmaknite monitor od energetskih vodov ali v bližini monitorja namestite magnetni oklop.Poskusite vtakniti monitor v drugo omrežno vtičnico, po možnosti v drugem tokokrogu.Spremenite smer monitorja.Problem povzroča priključeni računalnik ali druga oprema in ne monitor.Poglejte v priročnik vaše grafične kartice kako je potrebno nastaviti monitor.Potrdite, da vaš monitor podpira grafični način (VESA, Macintosh 19" Color, itd.) in frekvenco vhodnega signala . Tudi će je frekvenca v pravilnem področju, imajo nekatere grafične kartice preozek sinhronizacijski impulz, da bi pravilno sinhroniziral monitor.Ta monitor ne podpira prepletenih signalov. Nastavite monitor za progresivne signale.Prilagodite računalnikovo hitrost osveževanja (vertikalno frekvenco), da dobite najboljšo možno sliko (priporočena je 60 Hz).
Slika je zamegljena.	Nastavite osvetlitev in kontrast (stran 13).Nastavite razločljivost in fazo (samo analogni RGB signal) (stran 14).Problem povzroča priključeni računalnik ali druga oprema in ne monitor.Nastavite razločljivost na 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93) na vašem računalniku.
Slika ima sence.	Odstranite kabelske podaljške za video kable in/ali video stikalne omarice.Preverite ali so vsi konektorji trdno v svojih vtičnicah.
Slika ni na sredini ali ni prave velikosti (samo za analogne RGB signale).	Nastavite razločljivost in fazo (stran 14).Nastavite položaj slike (stran 15). Upoštevajte, da nekateri video načini ne zapolnijo zaslona do vogalov.
Slika je premajhna.	Problem povzroča priključeni računalnik ali druga oprema in ne monitor.Nastavite razločljivost na 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93) na vašem računalniku.
Slika je temna. • Nastavite osvetlitev (stran 13).Nastavite osvetlitev ozadja (stran 13).Monitor potrebuje po vklopu nekaj minut, da zaslon postane svetel.Nastavite gamo na meniju GAMMA (stran 16).Zaslon lahko potemni, odvisno od izbranega ECO načina.
Pojavijo se valoviti ali elipsasti vzorci.	Nastavite razločljivost in fazo (samo analogni RGB signal) (stran 14).
Barva ni povsod enaka.	Nastavite razločljivost in fazo (samo analogni RGB signal) (stran 14).
Bela barva nima izgleda bele barve.	Nastavite temperaturo barve (stran 15).
Gumbi monitorja ne delujejo (pojavi na zaslonu).	Če je »MENU LOCK « vključen na »ON«, jo izključite na »OFF« (stran 17).
Na zaslonu prikazana razločljivost je nepravilna.	V odvisnosti od nastavitev na grafični kartici, se razločljivost prikazana na meniju nujno ne ujema s tisto, ki je nastavljena na računalniku.
Po izklopu omrežne napetosti, indikator (napajanja) ostane za trenutek svetel.	Ko je omrežna napetost vklopljena, pa indikator (napajanja) ni pritisnjen ali ko je monitor v načinu varčevanja energije, je možno, da se indikator (napajanja) ne izklopi takoj, ko izklopite stikalo MAIN POWER. To ni napaka v delovanju.

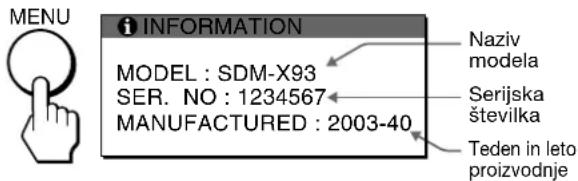

Ko monitor sprejema video signal, pritisnite in držite gumb MENU za več kot 5 s, dokler se ne pojavi informacijsko okno.

S ponovnim pritiskom na gumb MENU okno izgine.

Primer

MENU INFORMATION MODEL : SDM-X93 SER. NO : 1234567 MANUFACTURED : 2003-40 Naziv modela Serijska številka Teden in leto proizvodnje

Če ne morete odpraviti težave, pokličite pooblaščenega prodajalca SONY opreme in mu posredujte naslednje informacije:

• Ime modela: SDM-X53, SDM-X73 ali SDM-X93
• Serijska številka
• Natančen opis težave
• Datum nakupa
• Naziv in tehnični podatki vašega računalnika in grafične kartice
  • Vrsto signala (analogni RGB/digital RGB)

Samodiagnostična funkcija

Ta monitor je opremljen s samodiagnostično funkcijo. Če nastopi problem z vašim monitorjem ali računalnikom, bo zaslon postal temen in ⏻ indikator (napajanja) bo svetil zeleno. Če ⏻ indikator (napajanja) sveti rumenorjavo, je računalnik v stanju varčevanja energije. Pritisnite tipko na tipkovnici ali premaknite miško.

indikator (napajanja)

Če slika izgine z zaslona ⏻ indikator (napajanja) sveti zeleno.

1 Izklopite ⏻ stikalo (napajanja) in ločite video signalne kable od monitorja.
2 Vključite monitor s pritiskom na ⏻ stikalo (napajanja).

Če se pojavijo vsi barvni pasovi (bel, rdeč, zelen, moder), monitor deluje pravilno. Ponovno priključite kable na video vhode in preverite pogoje v vašem računalniku.

Če se barvni pasovi ne pojavijo, potem je napaka verjetno v monitorju. Obvestite vašega pooblaščenega prodajalca SONY opreme o stanju vašega monitorja.

Če ⏻ indikator (napajanja) zasveti rumenorjavo Pritisnite tipko na tipkovnici ali premaknite miško.

Način varčevanje energije v računalniku je izklopljen ⏻ indikator (napajanja) zasveti zeleno in na zaslonu se pojavi slika.

Specifikacije

SDM-X53

LCD panel

Vrsta panela: a-Si TFT z aktivno matriko

Velikost slike: 15" (38 cm)

Format vhodnega signala

RGB delovna frekvenca*

Horizontalna: 28–61 kHz (analogni RGB)

28–49 kHz (digitalni RGB)

Vertikalna:48–75 Hz (analogni RGB)

60 Hz (digitalni RGB)

Razločljivost

Horizontalna: Maks.1024 točk

Vertikalna: Maks.768 vrstic

Nivoji vhodnega signala

Analogni RGB video signal:

0,7 Vp-p, 75 Ω, pozitiven

SYNC signal:

TTL nivo, 2,2 kΩ, pozitiven ali negativen (ločen

horizontalni in vertikalni ali kompozitni sync)

0,3 Vp-p, 75 Ω, negativen (sync na zeleni)

Digitalni RGB (DVI) signal: TDMS (enojna povezava)

Avdio vhod

Stereo mini priključek, 0,5 Veff, 47 kΩ

Izhod za zvočnike

1 W × 2

Priključek za slušalke

Dimenzije (širina/višina/globina)

Zaslon (pokončen):

Pribl. 339 × 319–419 × 201–231 mm (s stojalom)

(13^3/8× 12^5/8 - 16^1/2× 8 - 9^1/8col)

Pribl. 339× 297 × 53 mm (brez stojala)

(13^3/8 × 11^3/4 × 2^1/8 col)

Masa

Pribl. 4,6 kg (s stojalom)

Digitalni RGB (DVI) signal: TDMS (enojna povezava)

Avdio vhod

Stereo mini priključek 0,5 Veff, 47 kΩ

Izhod za zvočnike

1 W × 2

Priključek za slušalke

Dimenzije (širina/višina/globina)

Zaslon (pokončen):

SDM-X73

Pribl. 367 × 361–461 × 232–248 mm (s stojalom)

(14^1/2 × 14^1/4-18^1/4 × 9^1/4-9^7/8col)

Pribl. 367 × 336 × 60 mm (brez stojala)

(14^1 / 2× 13^1 / 4× 2^3 / 8col)

SDM-X93

Pribl. 412 × 395–495 × 232–248 mm (s stojalom)

(16^1/4 × 15^5/8-19^1/2 × 9^1/4-9^7/8col)

Pribl. 412 × 372 × 64 mm (brez stojala)

(16^1 / 4× 14^3 / 4× 2^5 / 8col)

Masa

SDM-X73

Pribl. 7,1 kg (s stojalom)

* Priporočeni horizontalni in vertikalni časovni pogoji

- Širina horizontalnega delovnega signala mora biti večja od 4,8% skupnega horizontalnega časa ali 0,8 μs, kar koli je daljše.

• Horizontalna širina brisanja naj bo več kot 2,5 μs.

- Vertikalna širina brisanja naj bo več kot 450 µs.

Oblikovanje in specifikacije so predmet sprememb brez obvestila.

TCO'99 Eco-document
