SDMHS95D - Monitor SONY - Brezplačna navodila za uporabo

Vrsta izdelka	Barvni LCD monitor 19 palcev
Znamka	Sony
Model	SDM-HS95D
Tehnologija prikaza	a-Si TFT aktivna matrika
Velikost zaslona (diagonala)	19 palcev (48,3 cm)
Največja ločljivost	1280 x 1024 slikovnih pik
Horizontalna frekvenca (analogna)	28 - 80 kHz
Navpična frekvenca (analogna)	48 - 75 Hz
Video vhodi	1x DVI-D (digitalni), 1x HD15 (analogni)
Poraba električne energije (maks.)	50 W
Poraba v mirovanju	1,0 W (maks.)
Napajanje	100-240 V AC, 50/60 Hz
Mere (Š x V x G)	Približno 435 x 418 x 146 mm
Teža	Približno 6 kg
Nastavljiv naklon	Da, nastavljiv kot
Funkcije zaslona	Nastavitev svetlosti, kontrasta, gama, barvne temperature, ostrine, položaja slike
Meni zaslona (OSD)	Večjezičen (vključno s francoščino)
Način varčevanja z energijo	VESA DPMS, DMPS
Varnost	Kensingtonska ključavnica (varnostna luknja)
Vzdrževanje	Mehka krpa, neabrazivno čistilo
Priložena dodatna oprema	Napajalni kabel, video kabli HD15 in DVI-D, objemka za kable, CD-ROM, hitri vodnik

Pogosto zastavljena vprašanja - SDMHS95D SONY

Kako namestiti monitor Sony SDM-HS95D?

Odpakirajte stojalo, priključite video kabel na računalnik (HD15 ali DVI-D), priključite napajalni kabel, nato pritrdite kable s priloženo objemko. Na koncu vklopite monitor in računalnik.

Kaj storiti, če zaslon prikaže 'NI VIDEO VHODA'?

To pomeni, da ni sprejetega signala. Preverite, ali je video kabel pravilno priključen. Če je računalnik v načinu varčevanja z energijo, pritisnite tipko na tipkovnici ali premaknite miško.

Kako očistiti LCD zaslon?

Odklopite monitor. Uporabite mehko in suho krpo. Po potrebi jo rahlo navlažite s čistilom za steklo brez antistatične raztopine. Nikoli ne uporabljajte abrazivov, alkohola ali bencina.

Katere ločljivosti so podprte?

Največja ločljivost je 1280 x 1024 slikovnih pik. Monitor sprejema analogne signale (28-80 kHz vodoravno, 48-75 Hz navpično) in digitalne signale (28-64 kHz, 60 Hz).

Kako nastaviti svetlost in kontrast?

Pritisnite tipko za svetlost na sprednji strani za preklapljanje med načini (VISOKA, SREDNJA, NIZKA, UPORABNIK). Za natančno nastavitev uporabite meni OSD s pritiskom na MENU, nato izberite OSVETLITEV OZADJA ali KONTRAST.

Ali je monitor mogoče pritrditi na steno?

Da, vendar pokličite usposobljenega tehnika. Pred namestitvijo odstranite zadnji pokrov. Monitor je združljiv s stenskim nosilcem VESA (ni priložen).

Kaj pomeni oranžna lučka?

Oranžna lučka pomeni, da je monitor v načinu varčevanja z energijo (mirovanje). Samodejno se vklopi, ko računalnik ne pošilja signala. Za ponovno aktivacijo uporabite računalnik.

Kako ponastaviti na tovarniške nastavitve?

Pritisnite MENU, poiščite ikono PONASTAVITEV, izberite OK in potrdite. Vse nastavitve (razen jezika) se bodo povrnile na privzete vrednosti.

Ali lahko uporabljam monitor z Macintosh računalnikom?

Da. Po potrebi uporabite Macintosh adapter (ni priložen). Priključite video kabel HD15 na adapter, nato vse skupaj priključite na Mac. Monitor je združljiv s Plug & Play.

Kaj storiti, če slika utripa ali je zamegljena?

Preverite kable. V meniju OSD nastavite fazo in uro (ZASLON). Prilagodite tudi ločljivost računalnika na 1280 x 1024. Če težava še vedno traja, poskusite z drugim kablom ali drugo električno vtičnico.

NAVODILA ZA UPORABO SDMHS95D SONY

Prednja stran zaslona

Zadnja stran zaslona

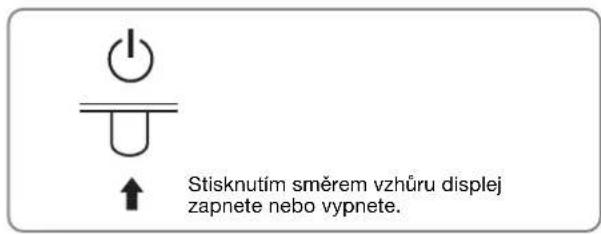

Stikalo za vklop (napajanje) in indikator (strani 8, 16)

S pritiskom na stikalo za vklop (napajanje) navzgor zaslon vklopite ali izklopite. Ko je zaslon vklopljen, indikator napajanja sveti zeleno, če je monitor v stanju pripravljenosti, indikator sveti oranžno.

2 Gumb MENU (strani 10, 11)

Povezava z računalnikom Macintosh

Po potrebi pri povezovanju tega monitorja z računalnikom Macintosh uporabite adapter Macintosh (ni priložen). Adapter za Macintosh priključite na računalnik pred priklopom kabla.

Računalnik Macintosh

Namestitev 3: Priključite napajalni kabel

1 V računalniku nastavite ločljivost 1280 × 1024.

2 Vstavite ploščo CD-ROM.

1 V računalniku nastavite ločljivost 1280 × 1024.

2 Vstavite ploščo CD-ROM.

2 KONTRAST (str. 12)

Namestitev 1: Odprite stojalo. 7

Nastavitev 2: Priključite monitor na vaš računalnik. 7

Nastavitev 3: Priključite napajalni kabel 8

Nastavitev 4: Zavarujte kable in zaprite zadnji pokrov. 8

Nastavitev 5: Vklopite monitor in računalnik 8

Nastavitev načrta 9

Izbira vhodnega signala (gumb INPUT) 9

Prilagajanje vašega monitorja 10

Nastavitev zelene svetlosti 10

Pomikanje po meniju 10

Nastavitev osvetlitve ozadja (BACKLIGHT) 11

Nastavitev kontrasta (CONTRAST) 12

Nastavitev črnega nivoja slike (BRIGHTNESS) 12

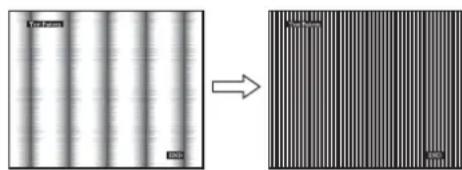

Nastavitev ostrine slike in sredinska poravnava (SCREEN)

(samo analogni RGB signal) 12

Nastavitev temperature barve (COLOR) 13

Sprememba nastavitve (GAMMA) 14

Nastavitev ostrine (SHARPNESS) 14

Spreminjanje položaja menija (MENU POSITION) 14

Samodejna zamenjava vhoda (INPUT SENSING) 14

Izbira jezika zaslonskega menija 14

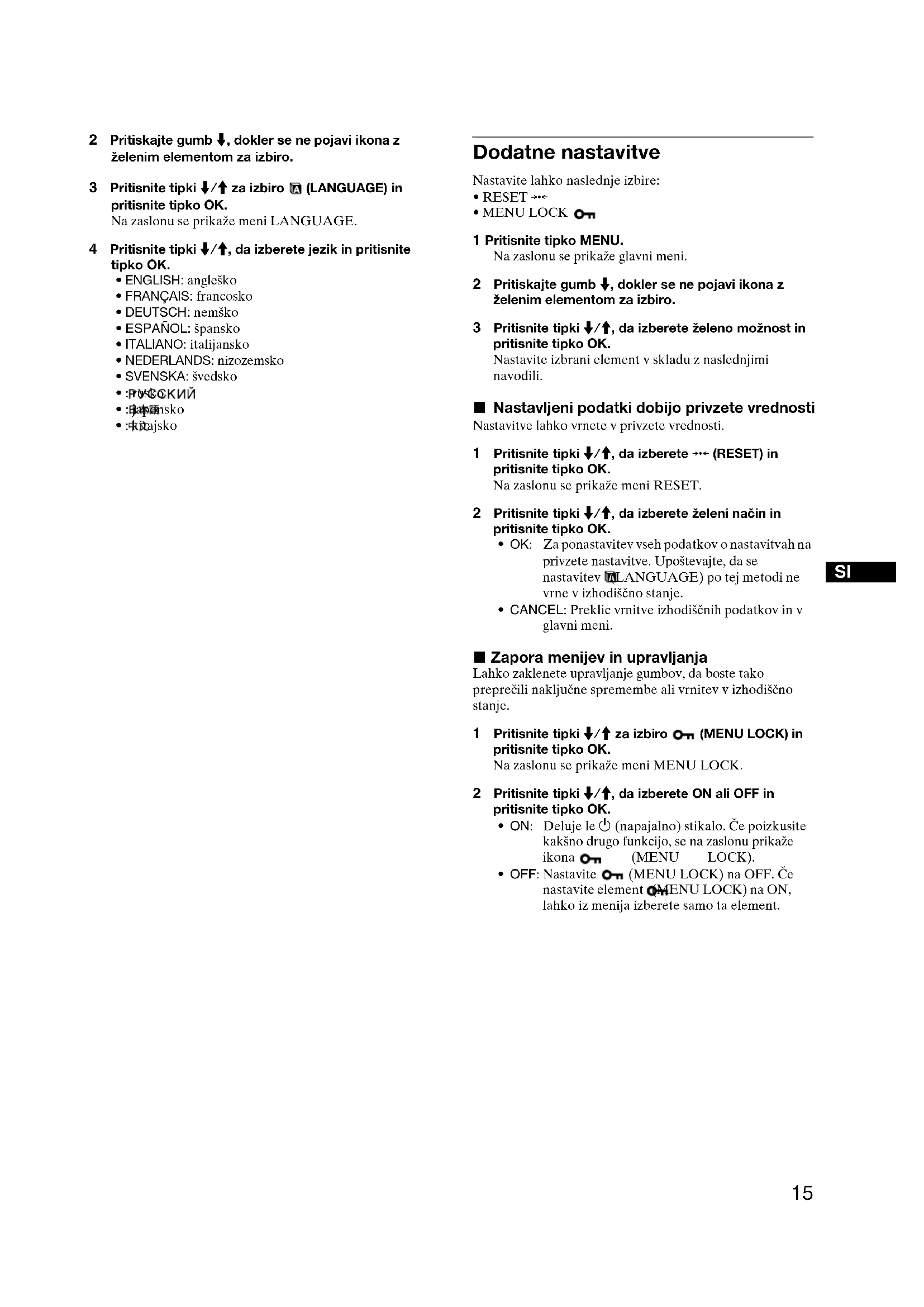

Dodatne nastavitve 15

Tehnične značilnosti 16

Funkcija varčevanja energije 16

Zmanjševanje porabe energije (način) 16

Funkcija samodejne nastavitve kakovosti slike

(samo analogni RGB signal) 16

Odpravljanje napak 17

Sporočila na zaslonu 17

Simptomi težav in njihovo odpravljanje 18

Specifikacije 20

Macintosh je blagovna znamka Apple Computer, Inc., registrirana v ZDA in drugih državah.

• Windows® in MS-DOS sta blagovni znamki Microsoft Corporation v ZDA in drugih državah.
• IBM PC/AT in VGA sta blagovni znamki IBM Corporation iz ZDA. VESA in Sta sta blagovni znamki Video Electronics Standards Association.
• ENERGY STAR je v ZDA registrirana blagovna znamka.
• Adobe in Acrobat sta blagovni znamki Adobe Systems Incorporated. Vsa druga imena proizvodov, omenjenih v tem besedilu, so lahko blagovne znamke ali registrirane blagovne znamke ustreznih podjetij.
• Nadalje, ™ in ® v tem priročniku nista vedno omenjena.

Pozor

Opozorilo glede omrežnih priključkov

• Uporabite priloženi napajalni kabel. Če uporabite drugi kabel, se prepričajte, da ustreza lokalnemu omrežju.

Za uporabnike v ZDA

Če ne uporabite ustreznega kabla, ta monitor ne bo ustrezal obveznim standardom FCC.

Za uporabnike v Veliki Britaniji

Če uporabljate monitor v Veliki Britaniji, se prepričajte, da uporabljate ustrezni napajalni kabel za Veliko Britanijo.

Primeri raznih vrst vtikačev

za 100 do 120 V~ za 200 do 240 V~ za 240 V~

Oprema naj bo nameščena blizu lahko dostopne vtičnice.

Namestitev

Ne nameščajte in ne puščajte monitorja:

• na mestih, ki so izpostavljena izjemnim temperaturam, npr. blizu radiatorja, ogrevanja ali neposredno na soncu. Izpostavljanje monitorja izjemnim temperaturam, kot npr. v avtomobilih, parkiranih neposredno na soncu ali blizu ogrevanja, lahko povzroči deformacije ohišja ali nepravilno delovanje.
• na mestih, izpostavljenih mehanskim vibracijam ali sunkom, v bližini opreme, ki proizvaja močna magnetna polja, kot so TV ali razni drugi gospodinjski aparati.
• na krajih, kjer so pretirane količine prahu, umazanije ali peska, npr. blizu odprtega okna ali izhoda na prosto. Če monitor začasno postavite na prosto, zagotovite ustrezno zaščito proti prahu in umazanemu zraku. V nasprotnem primeru lahko pride do napak pri delovanju.

To enoto postavite na ravno površino. Ne postavljajte je na neravno površino, kot je na primer rob pisalne mize. Če del te enote štrli iz takšne površine, lahko pade ali povzroči škodo in poškodbe.

Ravnanje z LCD zaslonom

• Ne izpostavljajte LCD zaslona soncu, ker se zaslon lahko poškoduje. Pazite, kadar postavljate zaslon v bližino okna.
• Ne pritiskajte in ne praskajte LCD zaslona. Ne postavljajte težkih predmetov na LCD zaslon. To lahko povzroči, da zaslon izgubi enotnost ali pa napake pri delovanju LCD plošče.
• Če monitor uporabljate v hladnem prostoru, se na zaslonu lahko pojavijo ostanki slike. To ni napaka v delovanju. Zaslon se vrne v normalno stanje, ko se temperatura dvigne do običajne delovne višine.
• Če je na zaslonu za dlje časa prikazana ista slika, se lahko za nekaj časa pojavijo ostanki slike. Ostanki slike počasi izginejo.
• LCD plošča se med delovanjem segreje. To ni napaka v delovanju.

Opomba glede LCD (prikazovalnik s tekočimi kristali)

Prosimo, upoštevajte, da je LCD zaslon izdelan z zelo natančno tehnologijo. Lahko se zgodi, da se na LCD zaslonu trajno pojavijo temne ali svetle točke (rdeče, modre ali zelene), nepravilni barvni ali pa svetli pasovi. To ni napaka v delovanju.

(Efektivne točke: več kot 99,99%)

Vzdrževanje

• Pred pričetkom čiščenja monitorja iztaknite napajalni kabel iz vtičnice.
• LCD zaslon očistite z mehko krpo. Če uporabljate tekočino za čiščenje stekla, ne uporabljajte čistil, ki vsebujejo protistatične raztopine ali podobne dodatke, ker ti lahko opraskajo premaz LCD zaslona.
• Čistite ohišje, ploščo in upravljalni del z mehko krpo, rahlo navlaženo z blago raztopino detergenta. Ne uporabljajte hrapavih blazinic, zrnatih praskov ali raztopin, kot sta alkohol in bencin.
• Ne drgnite, ne dotikajte se in ne trkajte po površini zaslona z ostrimi ali hrapavimi predmeti, kot so kemični svinčniki ali izvijači. Tak stik lahko povzroči praske na slikovni cevi.
• Upoštevajte, da se kakovost materiala ali premaza LCD zaslona lahko poslabša, če je monitor izpostavljen hlapljivim raztopinam, kot so insekticidi, ali pa daljšemu stiku z gumo ali polimernimi materiali.

Transport

• Izklopite vse kable iz monitorja in ga dobro primite z obema rokama, ko ga prenašate. Če monitor izpustite, se lahko poškodujete, prav tako se lahko poškoduje monitor.
• Kadar transportirate monitor zaradi popravila ali dostave, uporabite originalno embalažo.

Montaža na steno ali vgradni nosilec

Če nameravate prikazovalnik montirati na steno ali vgradni nosilec, se pred tem posvetujte s kvalificiranim osebjem. Bodite pozorni na to, da je pri tej vrsti montaže pokrov potrebno odstraniti.

Odlaganje monitorja med odpadke

• Monitorja ne smete odložiti med druge gospodinjske odpadke.
• Fluorescenčna cev v monitorju namreč vsebuje živo srebro. Odstranitev monitorja mora biti opravljena skladno s predpisi vašega lokalnega sanitarnega organa.

Deli monitorja in elementi za nastavljanje

Za nadaljnje podrobnosti glej strani v oklepajih.

Stikalo za vklop/izklop in nadzorne tipke se nahajajo na sprednji strani monitorja, desno spodaj.

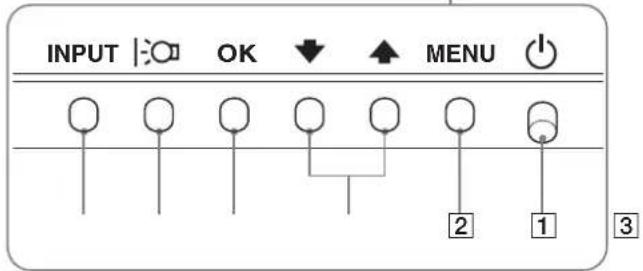

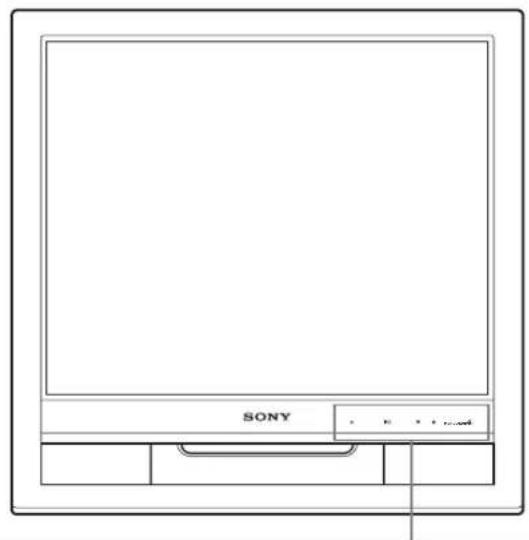

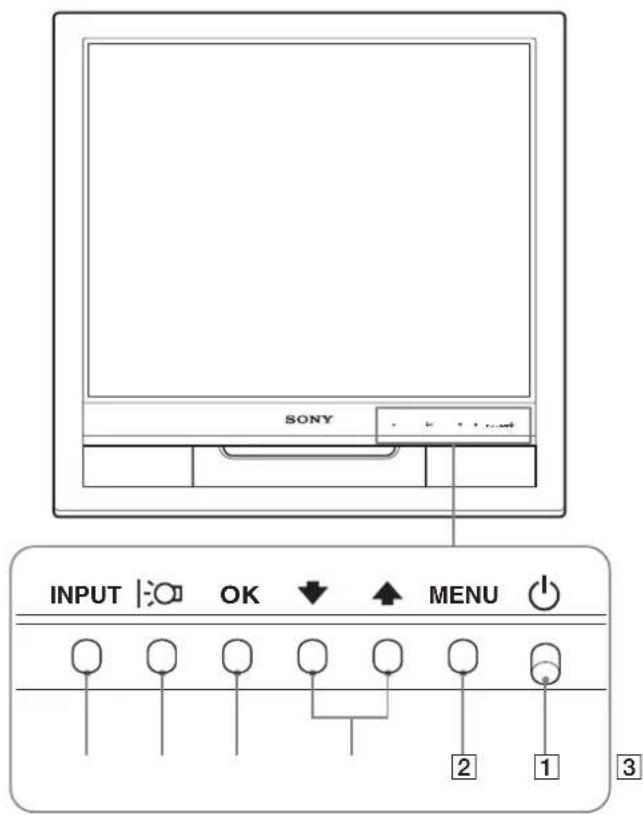

Sprednja stran monitorja

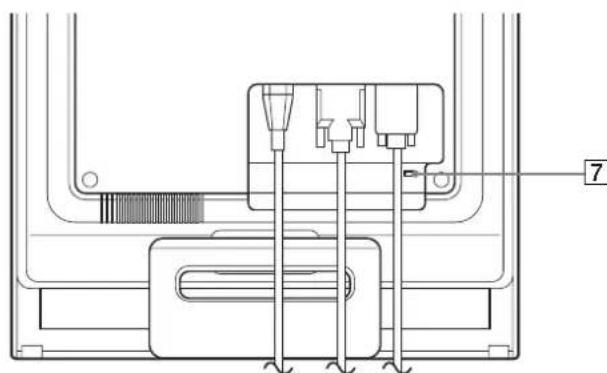

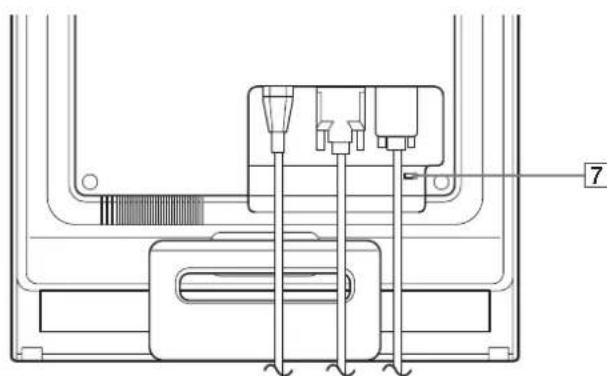

Zadnja stran zaslona

1 (Napajalno) stikalo in indikator (strani 8, 16) Za vklop ali izklop zaslona pritisnite (napajalno) stikalo navzgor. Ko je monitor prižgan, indikator sveti zeleno; ko je monitor v stanju varčevanja energije, indikator sveti rumeno.

2 Gumb MENU (strani 10, 11) Ta gumb odpre ali zapre glavni meni. 3 Gumba / (stran 11) Ta gumba delujeta kot gumba /, ko je izbran ustrezen element menija in ko opravljate nastavitve. 4 Gumb OK (stran 11) Ta gumb izbere element ali opravi nastavitve v meniju. 5 Gumb C (stran 10) Ta gumb se uporablja za spreminjanje svetlosti zaslona. 6 Gumb INPUT (stran 9) Ta gumb preklaplja video vhodni signal med INPUT1 in INPUT2, kadar sta na monitor priključena dva računalnika. 7 Odprtina za varnostno ključavnico V odprtino za varnostno ključavnico se namesti varnostni sistem Kensington Micro Saver Security System. Micro Saver Security System je blagovna znamka podjetja Kensington.

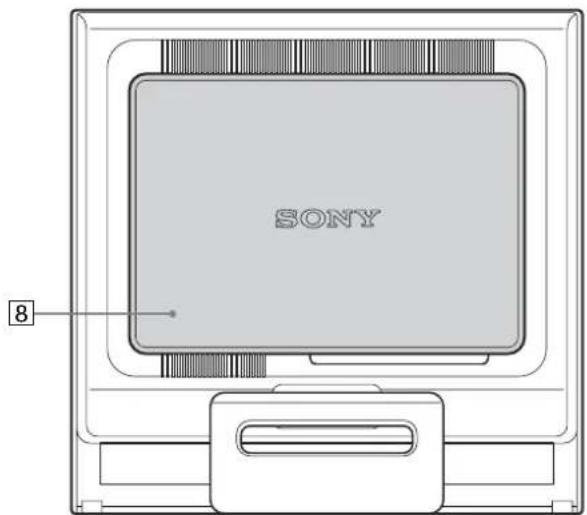

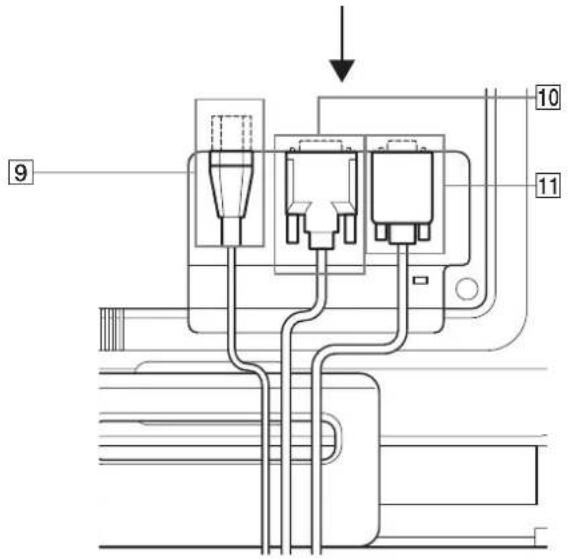

Hrbtna stran monitorja

Zaprite zadnji pokrov.

8 Zadnja stran (stran 8)

Odprite ta pokrov, kadar priklopite/odklopite kable ali žice.

9 Vhodni konektor za izmenični tok (stran 8)

Priklopite napajalni kabel (priložen).

11 DVI-D vhodni konektor (digitalni RGB) za INPUT1 (stran 7)

Ta konektor privede digitalne RGB video signale, ki so skladni z DVI rev. 1.0.

11 HD15 vhodni konektor (analogni RGB) (strain 7)

Ta konektor dovaja RGB video signale (0,7 Vp-p, pozitivne) in SYNC signale.

Nastavitev

Preden uporabite monitor, preverite, če so v vašem kartonu naslednje stvari:

• LCD monitor
• Napajalni kabel
• HD15-HD15 kabel za video signal (analogni RGB)
• DVI-D kabel za video signal (digitalni RGB) Kabelska vezica
• CD-ROM (pomožni programi za Windows/Macintosh, Navodila za uporabo, itd.) Garancijski list
• Navodila za hitro nastavitev

Nastavitev 1: Odpiranje stojala

Opozorilo

Stojalo je tovarniško zloženo. Prepričajte se, da prikazovalnika ne postavite vertikalno na stojalo. Sicer se lahko prikazovalnik prevrne.

Nastavitev 2: Priključite monitor na vaš računalnik

Pred priključitvijo izklopite monitor in računalnik.

Opombe

• Ne dotikajte se nožic kabla konektorja za video signal, ker lahko zvijete nožice.
• Preverite, če je HD15 konektor pravilno priključen, da se boste tako izognili zvijanju nožic na konektorju video signala.

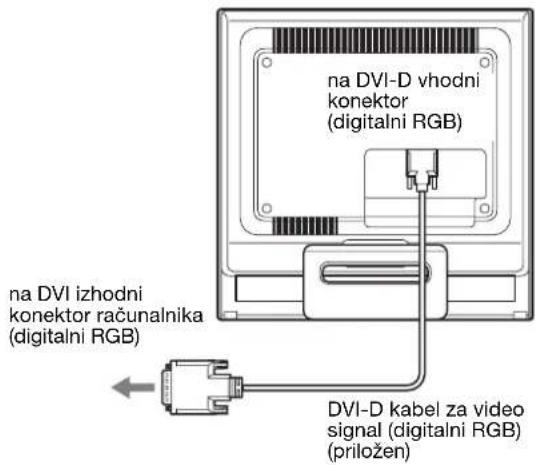

Priključite računalnik, opremljen z izhodnim konektorjem DVI (digitalni RGB)

S priloženim DVI-D video signalnim kablom (digitalni RGB) priključite računalnik na DVI-D vhodni konektor monitorja (digitalni RGB).

Priključite računalnik, opremljen z izhodnim konektorjem HD15 (analogni RGB)

S priloženim HD15-HD15 video signalnim kablom (analogni RGB) priključite računalnik na HD15 vhodni konektor monitorja (analogni RGB).

Priključite računalnik skladno z naslednjimi ilustracijami.

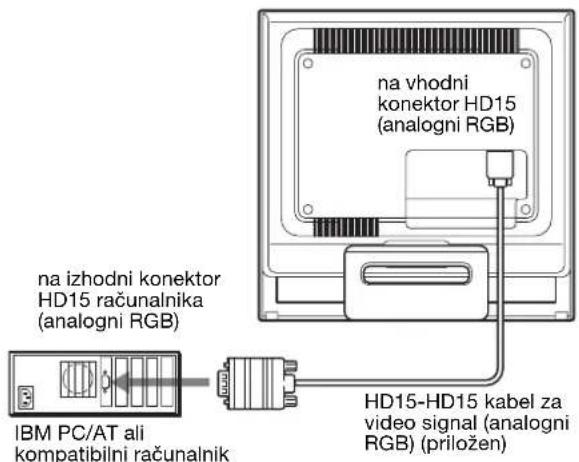

■ Priključitev na IBM PC/AT ali kompatibilen računalnik

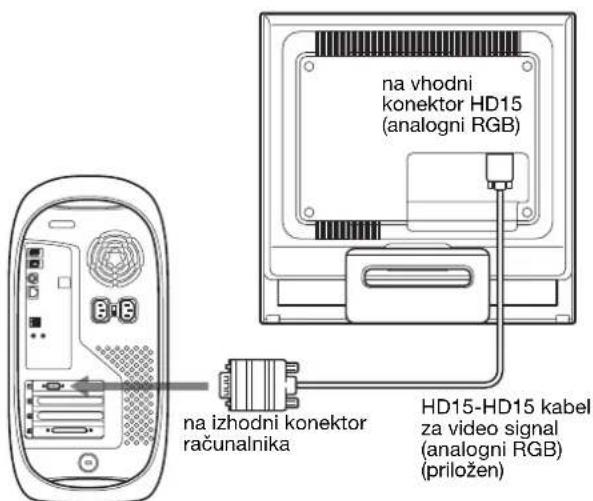

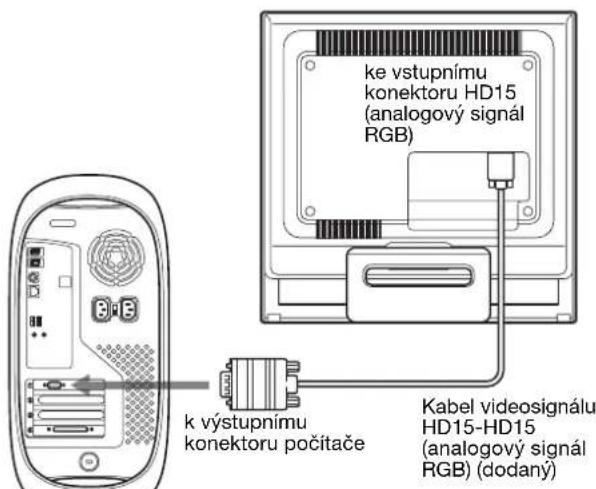

■ Priključitev na Macintosh računalnik

Če priključite ta monitor na Macintosh računalnik, uporabite po potrebi Macintosh adapter (ni priložen). Priključite Macintosh adapter na računalnik, preden priključite kabel.

Računalnik Macintosh

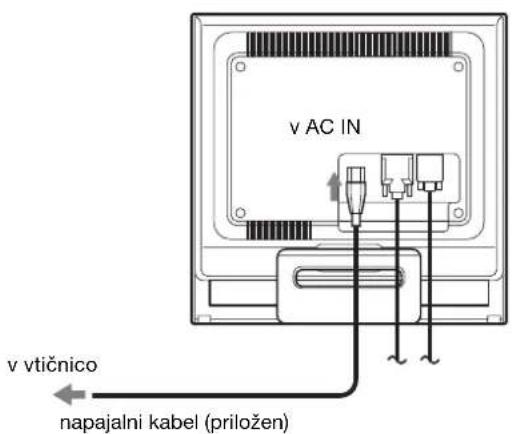

Nastavitev 3: Priključite napajalni kabel

Pri izklopljenem monitorju in računalniku, najprej vtaknite napajalni kabel v monitor, potem pa v vtičnico.

Nastavitev 4: Zavarujte kable in zaprite zadnji pokrov

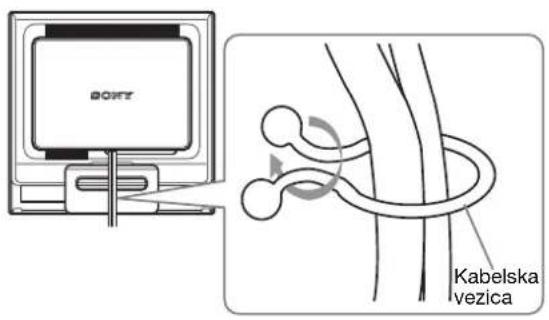

1 Povežite kable.

Kable povežite z uporabo dobavljenih kabelskih vezic.

Ilustracija zadnjega dela monitorja, ki je prikazana na tem mestu, prikazuje SDM-HS75D. Isto velja za ostale modele.

2 Ponovno namestite zadnji pokrov.

Nastavitev 5: Vklopite monitor in računalnik

1 Pritisnite (napajalno) stikalo navzgor.

Indikator (napajanja) monitorja zasveti v zeleni barvi.

Namestitev vašega monitorja je končana. Po potrebi nastavite sliko z uporabo tipk na monitorju.

Če se na zaslonu ne pojavi slika

• Preverite, če sta napajalni kabel in video signalni kabel pravilno priključena.

- Če se na zaslonu pojavi NO INPUT SIGNAL:

Računalnik je v stanju varčevanja energije. Pritisnite tipko na tipkovnici ali premaknite miško.

- Če se na zaslonu pojavi CABLE DISCONNECTED:

Preverite ali je video signalni kabel pravilno priključen.

- Če se na zaslonu pojavi OUT OF RANGE:

Priključite stari monitor. Nato nastavite računalniško grafično kartico v naslednjih območjih.

	Analogni RGB Digitalni RGB
Horizontalnafrekvenca	28-80 kHz 28-64 kHz
Vertikalnafrekvenca	48-75 Hz 60 Hz
Resolucija 1280 × 1024 alimanj	1280 × 1024 ali manj

Za nadaljnje informacije o sporočilih na zaslonu glejte »Simptomi težav in njihovo odpravljanje« na strani 18.

Ni potrebe po dodatnih gonilnikih

Monitor je skladen z »DDC« Plug & Play standardom in samodejno zazna vse informacije o monitorju. Na računalnik ni potrebno namestiti dodatnega gonilnika.

Ko boste prvič vključili vaš računalnik, potem ko ste priklopili monitor, se na zaslonu lahko prikaže čarovnik za nastavitev. V tem primeru sledite navodilom na zaslonu. Samodejno se izbere monitor Plug & Play, tako da je možna takojšnja uporaba tega monitorja.

Vertikalna frekvenca se nastavi na 60 Hz.

Ker migetanje monitorja ni opazno, ga lahko uporabite takšnega kot je. Ni potrebno nastavljati vertikalne frekvence na kakšno posebno visoko vrednost.

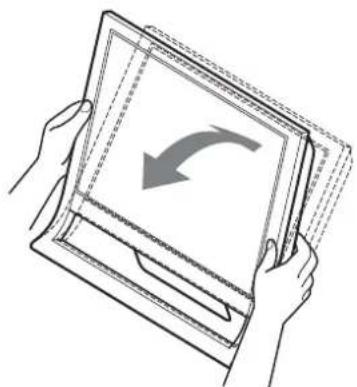

Nastavitev nagiba

Ta zaslon lahko nastavljamo med koti, navedenimi spodaj.

Primite spodnji del LCD zaslona in nato nastavite naklon.

Za udobno uporabo zaslona

Ta zaslon je oblikovan tako, da lahko nastavite ustrezen kot gledanja. Nastavite kot gledanja vašega zaslona glede na višino mize in stola tako, da se zaslon ne blešči.

Opozorilo

Pri nastavljanju naklona zagotovite, da prikazovalnika ne spustite ali da vam ne pade z mize.

Izbira vhodnega signala (gumb INPUT)

Vstopni signal se spremeni vsakič, ko pritisnete ta gumb.

INPUT
Sporocilo na zaslonu	Konfiguracija vchodnega
(se pojavzi za okoli 5 sv levem zgornjem kotu.)	signala
INPUT1: DVI-D DVI-D vchodni konektor(digitalni RGB) za INPUT1
INPUT2: HD15 vchodni konektor HD15(analogni RGB) za INPUT2

Prilagajanje vašega monitorja

Pred prilagajanjem

Povežite monitor in računalnik ter ju vklopite. Počakajte vsaj 30 minut, preden začnete z nastavljanjem.

Številne nastavitve lahko opravite s pomočjo menijev na zaslonu.

Nastavitev želene svetlosti

S pritiskom na tipko lahko spremenite svetlost zaslona. Vsakič, ko pritisnete tipko, se spremeni kot sledi.

USER HIGH MIDDLE LOW USER ...

Svetlost zaslona se zmanjša, ko se nastavitev načina spremeni iz HIGH v LOW.

Če izberete USER, lahko nastavite stopnjo osvetlitve ozadja s pritiskom na tipki /, kot če bi izbrali BACKLIGHT z uporabo menija.

Le v primeru, ko je način nastavljen na USER, so na voljo možnosti (stran 11) BACKLIGHT, CONTRAST in BRIGHTNESS. Če izberete LOW, se zmanjša poraba energije (stran 16).

Pomikanje po meniju

Pritisnite gumb MENU za prikaz glavnega menija na vašem zaslonu. Glej stran 11 za dodatne informacije o uporabi gumba MENU.

Uporabite tipki / in OK, da izberete ikone v zgornji ilustraciji glavnega menija. Prikaže se naslednji 1~10 meni. Pritiskajte navzdol , dokler se ne pokažejo ikone v meniju 9 in 10. Poglejte stran 11 za več informacij o uporabi tipk / in OK.

1 BACKLIGHT (stran 11) Izberite BACKLIGHT za nastavitev osvetlitve ozadja.

2 CONTRAST (stran 12) Izberite CONTRAST za nastavitev kontrasta slike.

3 BRIGHTNESS (stran 12) Izberite BRIGHTNESS za nastavitev osvetlitve (nivo črne barve).

4 SCREEN (stran 13) Izberite meni SCREEN za nastavitev ostrine slike (faza/razločljivost) ali njeno sredinsko poravnavo (vodoravni/navpični položaj).

5 COLOR (stran 13) Izberite meni COLOR za nastavitev temperature barve slike. Tako nastavite odtenek zaslona. Ko je COLOR nastavljena na sRGB, ne morete nastaviti CONTRAST, BRIGHTNESS ali GAMMA.

6 GAMMA (stran 13) Izberite GAMMA za nastavitev barvne sence slike.

7 SHARPNESS (stran 14) Izberite meni SHARPNESS, da nastavite ostrino robov slike.

8 MENU POSITION (stran 14)

Izberite MENU POSITION za menjavo položaja menija na zaslonu.

9 INPUT SENSING (stran 14)

Monitor samodejno zazna vhodni signal na vhodnem priključku in samodejno zamenja vhod preden monitor preide v način varčevanja z energijo.

10 LANGUAGE (stran 14)

Izberite meni LANGUAGE, če želite spremeniti jezik menijev ali sporočil.

11 Drugi meniji (stran 15)

Nastavitev naslednjih elementov iz menija: - RESET - MENU LOCK

Z uporabo tipk MENU, ↓/↑ in OK

1 Prikazite glavni meni.

Za prikaz glavnega menija na vašem zaslonu pritisnite gumb MENU.

2 Izberite meni, s katerim želite nastavljati.

Za prikaz izbranega menija pritisnite tipki ↓ / ↑. Pritisnite gumb OK za izbiro elementa v meniju.

3 Urejanje menijev.

Pritisnite tipki ↓ / ↑, da izvedete nastavitve. Nato pritisnite tipko OK. Ko pritisnete tipko OK, se nastavitev shrani, nato se prikaže prejšnji meni.

4 Zaprite meni.

Z enkratnim pritiskom na gumb MENU se vrnete v normalni prikaz. Če gumba ne pritisnete, se meni po približno 45 s zapre sam.

Vračanje nastavitev na izhodiščne vrednosti

Nastavitve lahko vrnete na izhodiščne vrednosti z uporabo menija RESET. Glej stran 15 za dodatne informacije glede vračanja na izhodiščne vrednosti.

Nastavite osvetlitev ozadja (BACKLIGHT)

Če je zaslon presvetel, nastavite osvetlitev ozadja, da bo zaslon bolje viden.

Opozorilo

Osvetlitve ozadja ni mogoče nastaviti, ko je [in] nastavljen na HIGH, MIDDLE ali LOW (stran 10).

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritisnite tipki ↓ / ↑ za izbiro (BACKLIGHT) in pritisnite tipko OK.

Na zaslonu se prikaže meni BACKLIGHT.

3 Pritisnite tipki ↓ / ↑ , da nastavite stopnje osvetlitve in pritisnite tipko OK.

Nastavitev kontrasta (CONTRAST)

Nastavite kontrast slike.

Opozorilo

Nastavitev črnega nivoja slike (BRIGHTNESS)

Nastavite osvetlitev slike (nivo črne barve).

Opozorilo

Svetlost je mogoče nastaviti, ko je IRIS nastavljen na HIGH,

MIDDLE ali LOW (stran 10).

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritisnite tipki ↓ / ↑ , da izberete (BRIGHTNESS) in pritisnite tipko OK.

Na zaslonu se prikaže meni BRIGHTNESS.

3 Pritisnite tipki /, da nastavite svetlost in pritisnite tipko OK.

Nastavitev ostrine slike in sredinska poravnava (SCREEN) (samo analogni RGB signal)

Funkcija samodejne nastavitve kakovosti slike

Ko monitor sprejme vhodni signal, samodejno nastavi položaj in ostrino slike (faza/razločljivost) in zagotovi, da se na zaslonu pojavi jasna slika (stran 16).

Opozorilo

Ko je aktivirana funkcija samodejne nastavitve kakovosti slike,

deluje le stikalo (napajanja).

Če se vam zdi, da funkcija samodejne nastavitve kakovosti slike tega monitorja ni popolnoma nastavila slike,

lahko za trenutni vhodni signal napravite nadaljnje

samodejne nastavitve kakovosti slike. (Glejte AUTO

spodaj.)

Če so za kakovost slike potrebne nadaljnje nastavitve,

Ročno lahko nastavite ostrino slike (faza/razločljivost) in položaj (vodoraven/navpičen položaj).

Te nastavitve se shranijo v pomnilnik in se samodejno prikličejo, kadarkoli monitor sprejme isti vhodni signal

Te nastavitve je treba ponoviti, če spremenite vhodni signal po ponovni priključitvi računalnika.

Za trenutni vhodni signal (AUTO) naredite nadaljnje samodejne nastavitve kakovosti slike.

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritisnite tipki / za izbiro (SCREEN) in pritisnite tipko OK.

Na zaslonu se prikaže meni SCREEN.

3 Pritisnite tipki / , da izberete AUTO in pritisnite tipko OK.

Ustrezno nastavite fazo zaslona, ločljivost ter vodoravni/navpični položaj za trenutni vhodni signal ter jih shranite.

4 Pritisnite tipki / , da izberete in pritisnite tipko OK.

Vrnite se v zaslon meni.

Ročno nastavite ostrino slike (PHASE/PITCH).

Ostrino slike lahko nastavite kot sledi.

1 Na računalniku nastavite ločljivost na 1280 × 1024 .

2 Naložite CD-ROM.

3 Zaženite CD-ROM, izberite območje in model ter prikažite preizkusni vzorec.

Za Windows

Če se preko vsega zaslona pojavijo vodoravni pasovi, nastavite razločljivost z naslednjimi koraki:

9 Pritisnite tipki / , da izberete PITCH in pritisnite tipko OK.

Na zaslonu se prikaže meni PITCH.

10 Pritisnite tipki / , dokler navpični pasovi ne izginejo.

Nastavljajte toliko časa, da navpični pasovi izginejo.

11 Kliknite [END] na zaslonu za izklop preizkusnega vzorca.

12 Pritisnite tipko OK.

Vrnite se v meni SCREEN.

13 Pritisnite tipki / , da izberete in pritisnite tipko OK.

Vrnite se v zaslon meni.

3 Zaženite CD-ROM, izberite območje in model in prikažite preizkusni vzorec.

Za Windows

Nivo barve belega polja slike lahko izberete iz nastavitve privzete temperature barve.

Po potrebi lahko točno nastavite temperaturo barve.

Zeleno temperaturo barve lahko nastavite za vsak način svetlosti zaslona.

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritisnite tipki / za izbiro (COLOR) in pritisnite tipko OK.

Na zaslonu se prikaže meni COLOR.

3 Pritisnite tipki / , da izberete želeno temperaturo barve in pritisnite tipko OK.

Belina se spreminja od modrikastega odtenka proti rdečkastemu odtenku, ko temperaturo znižujemo od 9300 K (privzeta nastavitev) proti 6500 K.

Ko je izbran »USER« za svetlost zaslona, lahko nastavite temperaturo barve na »sRGB«.

Ko izberete »sRGB«, se barve nastavijo na profil sRGB. (sRGB barvna nastavitev je industrijski standard protokola barvnega prostora, ki je namenjen za računalniške izdelke.) Če izberete »sRGB«, morajo biti barvne nastavitve vašega računalnika nastavljene na sRGB profil.

Opombe

• Če priključeni računalnik ali druga oprema nista skladna s sRGB, ne morete nastaviti barve na sRGB profil.
• Ko je COLOR nastavljena na sRGB, ne morete nastavljati CONTRAST, BRIGHTNESS ali GAMMA.

Točna nastavitev temperature barve (USER ADJUSTMENT)

1 Pritisnite tipki / , da izberete ADJUST in pritisnite tipko OK.

Na zaslonu se prikaže meni USER ADJUSTMENT.

2 Pritisnite tipki / , da izberete R (rdeča) ali B (modra) in pritisnite tipko OK. Nato pritisnite tipki / , da nastavite temperaturo barve in pritisnite tipko OK.

Ker ta nastavitev z dviganjem in spuščanjem R in B komponent spreminja temperaturo barve glede na G (zelena), je G komponenta fiksna.

3 Pritisnite tipki / , da izberete → , nato pritisnite tipko OK.

Nova nastavitev barve se shrani v pomnilnik za USER in se samodejno prikliče, ko je izbran USER.

Na zaslonu se prikaže glavni meni.

Sprememba gama nastavitve (GAMMA)

Barvno senco slike na zaslonu lahko povežete z izvirno barvno senco slike.

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritisnite tipki / za izbiro γ (GAMMA) in pritisnite tipko OK.

Na zaslonu se prikaže meni GAMMA.

3 Pritisnite tipki / , da izberete zeleni način in pritisnite tipko OK.

Nastavitev ostrine (SHARPNESS)

Nastavitev izostritve robov slik, itd.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritisnite tipki / za izbiro (SHARPNESS) in pritisnite tipko OK.

Na zaslonu se prikaže meni SHARPNESS.

3 Pritisnite tipki / , da nastavite ostrino in pritisnite tipko OK.

Spreminjanje položaja menija (MENU POSITION)

Položaj menija na zaslonu lahko spremenite, če vam zastira sliko na zaslonu.

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritisnite tipki / za izbiro (MENU POSITION) in pritisnite tipko OK.

Na zaslonu se prikaže meni MENU POSITION.

3 Pritisnite tipki / , da izberete želeni položaj in pritisnite tipko OK.

Obstajajo trije položaji in sicer na vrhu, v sredini in na dnu zaslona.

Samodejna zamenjava vhoda (INPUT SENSING)

Ko izberete AUTO ON v INPUT SENSING meniju, monitor samodejno odkrije vhodni signal na vhodnih sponkah in samodejno spremeni vhod preden gre monitor v način varčevanja energije.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba / za izbiro (INPUT SENSING) ter pritisnite gumb OK.

Na zaslonu se pojavi meni INPUT SENSING.

3 Za izbiro želenega načina pritiskajte gumba / nato pa gumb OK.

AUTO ON: Če izbrana vhodna sponka nima vhodnega signala ali če izberete vhodno sponko z gumbom INPUT na monitorju in vhodna sponka nima signala, se na zaslonu pojavi sporočilo (stran 17) in monitor samodejno preveri vhodni signal na drugi vhodni sponki ter zamenja vhod. Ko se zamenja vhod, se levo zgoraj prikaže izbrana vhodna sponka. Če ni vhodnega signala, gre monitor samodejno v način varčevanja energije.

• AUTO OFF: Vhod se ne spremeni samodejno.

Pritisnite gumb INPUT in spremenite vhod.

Izbira jezika zaslonskega menija (LANGUAGE)

Lahko spremenite jezik, ki ga uporabljate v menijih ali sporočilih, prikazanih na tem monitorju.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumb , dokler se ne pojavi ikona z želenim elementom za izbiro.

3 Pritisnite tipki / za izbiro (LANGUAGE) in pritisnite tipko OK.

Na zaslonu se prikaže meni LANGUAGE.

4 Pritisnite tipki /, da izberete jezik, in pritisnite tipko OK.

• ENGLISH: angleško FRANÇAIS: francosko
• DEUTSCH: nemško
• ESPANOL: špansko ITALIANO: italijansko
• NEDERLANDS: nizozemsko SVENSKA: švedsko ·PCKN ·：自本源nsko ·：Ktajsko

Dodatne nastavitve

Nastavite lahko naslednje izbire:

• RESET
• MENU LOCK

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumb , dokler se ne pojavi ikona z želenim elementom za izbiro. 3 Pritisnite tipki / , da izberete želeno možnost in pritisnite tipko OK.

Nastavite izbrani element v skladu z naslednjimi navodili.

Nastavljeni podatki dobijo privzete vrednosti

Nastavitve lahko vrnejo privzete vrednosti.

1 Pritisnite tipki / , da izberete → ↔ (RESET) in pritisnite tipko OK.

Na zaslonu se prikaže meni RESET.

2 Pritisnite tipki /, da izberete zeleni način in pritisnite tipko OK.

• OK: Za ponastavitev vseh podatkov o nastavitvah na privzete nastavitve. Upoštevajte, da se nastavitev LANGUAGE po tej metodi ne vrne v izhodiščno stanje.
• CANCEL: Preklic vrnitve izhodiščnih podatkov in v glavni meni.

■ Zapora menijev in upravljanja

Lahko zaklenete upravljanje gumbov, da boste tako preprečili naključne spremembe ali vrnitev v izhodiščno stanje.

1 Pritisnite tipki / za izbiro MENU LOCK in pritisnite tipko OK.

Na zaslonu se prikaže meni MENU LOCK.

2 Pritisnite tipki /, da izberete ON ali OFF in pritisnite tipko OK.

ON: Deluje le (napajalno) stikalo. Če poskusite kakšno drugo funkcijo, se na zaslonu prikaže ikona MENU LOCK. - OFF: Nastavite MENU LOCK na OFF. Če nastavite element MENU LOCK na ON, lahko iz menija izberete samo ta element.

Tehnične značilnosti

Funkcija varčevanja energije

Ta monitor izpolnjuje priporočila za varčevanje energije, določenih s strani VESA, ENERGY STAR, in NUTEK. Če je monitor priključen na računalnik ali video grafično ploščo, ki je skladna z DPMS (Display Power Management Standard) za analogni vhodni priključek/DMPM (DVI Digital Monitor Power Management) za digitalni vhodni priključek, bo monitor samodejno zmanjšal porabo energije, kot je prikazano spodaj.

SDM-HS75D

Način napajanja	Poraba energije (napajalni) indikator
normalno delovanje	45 W (maks.) zelen
aktiven izklopljen* (globoko spanje)**	1,0 W (maks.) oranžen
napajanje izklopljeno	1,0 W (maks.) izklop

SDM-HS95D

Način napajanja	Poraba energije (napajalni) indikator
normalno delovanje	50 W (maks.) zelen
aktiven izklopljen* (globoko spanje)**	1,0 W (maks.) orangzen
napajanjc izklopljeno	1,0 W (maks.) izklop

• Ko računalnik preide v način »aktivno izklopljen«, je vhodni signal prekinjen in na zaslonu se pojavi sporočilo NO INPUT SIGNAL. Po 5 sekundah monitor preide v način varčevanja energije. ** »Globoko spanje« je način varčevanja energije, določen s strani Environmental Protection Agency.

Zmanjševanje porabe energije

Če nastavite način LOW s pritiskom na gumb na sprednji strani monitorja, se nivo osvetlitve ozadja zmanjša in s tem tudi poraba energije.

Nekajkrat pritisnite tipko, dokler se ne pojavi LOW.

LOW se pojavi na zaslonu, stopnja osvetlitve ozadja se zmanjša. LOW samodejno izgine po približno 5 sekundah.

Funkcija samodejne nastavitve kakovosti slike (samo analogni RGB signal)

Ko monitor sprejme vhodni signal, samodejno nastavi položaj in ostrino slike (fazo/razločljivost) in zagotovi, da se na zaslonu pojavi jasna slika.

Tovarniška nastavitev

Ko monitor sprejme vhodni signal, samodejno uskladi signal z enim od tovarniško nastavljenih načinov, ki so shranjeni v pomnilniku monitorja, in tako zagotovi visokokakovostno sliko na sredini zaslona. Če vhodni signal ustreza tovarniško nastavljenemu, se slika z ustreznimi izhodiščnimi nastavitvami samodejno pojavi na zaslonu.

Vhodni signali ne ustrezajo tistim iz tovarniške nastavitve

Ko monitor sprejme vhodni signal, ki se ne ujema s tovarniško nastavljenimi načini, se aktivira funkcija samodejne nastavitve kakovosti slike tega monitorja in zagotovi, da se na zaslonu vedno pojavi jasna slika (v naslednjih frekvenčnih področjih monitorja): Horizontalna frekvenca: 28-80 kHz Vertikalna frekvenca: 48-75 Hz Ko monitor prvič sprejme vhodne signale, ki ne ustrezajo tovarniško nastavljenim načinom, lahko monitor potrebuje več časa za prikaz slike na zaslonu kot običajno. Podatki nastavitev so samodejno shranjeni v pomnilnik, tako da bo monitor naslednjič deloval na enak način, kot če bi sprejel signal, ki ustreza tovarniško nastavljenemu načinu.

Opozorilo

Digitalnih RGB signalov DVI-D vhodnega konektorja za INPUT1 ni potrebno nastavljati.

Ročne nastavitve faze, resolucije in položaja slike

Za nekatere vhodne signale funkcija samodejne nastavitve kakovosti tega monitorja ne nastavi položaja slike, faze in ločljivosti. V tem primeru lahko ročno nastavite te prilagoditve (stran 12). Če ročno nastavite te prilagoditve, se shranijo v pomnilniku kot uporabniški načini in se samodejno prikličejo, ko monitor sprejme enake vhodne signale.

Opozorilo

Ko je aktivirana funkcija samodejne nastavitve kakovosti slike, deluje le stikalo (napajanja).

Odpravljanje napak

Preden vzpostavite stik s tehnično pomočjo, si oglejte to poglavje.

Sporočila na zaslonu

V primeru težav z vhodnim signalom se na zaslonu prikaže eno od naslednjih sporočil. Za rešitev problema glej

Simptomi težav in njihovo odpravljanje* na strani 18.

Če se na zaslonu prikaže OUT OF RANGE

To pomeni, da monitor ne podpira vhodnega signala.

Preverite naslednje elemente.

Če se prikaže

To pomeni, da monitor ne podpira horizontalne ali vertikalne frekvence.

Slike prikazujejo horizontalne in vertikalne frekvence trenutnega vhodnega signala.

Če se prikaže >RESOLUTION > 1280 × 1024

To označuje, da monitor ne podpira resolucije (1280× 1024 ali manj).

Če se na zaslonu prikaže NO INPUT SIGNAL

To pomeni, da na vhodu ni signala.

GO TO POWER SAVE

Monitor bo v cca. 5 s prikazal sporočilo in vstopil v stanje varčevanja energije.

Če se na zaslonu pojavi CABLE DISCONNECTED

To pomeni, da je bil kabel odstranjen.

Simptomi težav in njihovo odpravljanje

Če problem povzroči priključeni računalnik ali druga oprema, prosimo, poglejte v ustrezna navodila za to opremo.

Simptom Preverite naslednje elemente
Ni slike
Če indicator (napajanja) ne sveti ali Če se indicator (napajanja) ne prižge, ko je vklopljeno stikalo (napajanja),	Preverite, ali je napajalni kabel priključen pravilno.
Če se na zaslonu pojav CABLE DISCONNECTED,	Preverite, Če je video kabel pravilno priključen in Če so vsi konektorji trdno v svojih vtičnicah (stran 7).Preverite, da niso nožice na konektorjih ukrivljene ali zmečkane.Priključen je video kabel, ki ni bil dobavljen v naši posiljki. Če priključite kabel, ki ga nismo dobavili mi, se lahko na zaslonu pojav sporočilo CABLE DISCONNECTED, še preden monitor vstopi v način varčevanje energije. To ni napaka v delovanju.
Če se na zaslonu pojav napis NO INPUT SIGNAL ali Indicator (napajanja) sveti oranžno,	Preverite, Če je video kabel pravilno priključen in Če so vsi konektorji trdno v svojih vtičnicah (stran 7).Preverite, da niso nožice na konektorjih ukrivljene ali zmečkane.Probleme povzroča priključeni računalnik ali druga oprema in ne monitor.Računalnik je v načinu varčevanje energije. Pritisnite tipko na tipkovnici ali premaknite miško.Preverite, da je graficna kartica pravilno vstavljena v računalnik.Preverite, ali je računalnik vklopljen.Ponovno zaženite računalnik.
Če se na zaslonu prikaže OUT OF RANGE,	Probleme povzroča priključeni računalnik ali druga oprema in ne monitor.Preverite, ali je frekvenčno področje znotraj frekvenčnegа področja monitorja. Če ste nadomestili stari monitor s tem monitorjem, ponovno priključite stari monitor in nastavite računalniško graficno kartico v naslednjih obsegih:Horizontalno: 28-80 kHz (analogni RGB), 28-64 kHz (digitalni RGB)Vertikalno: 48-75 Hz (analogni RGB), 60 Hz (digitalni RGB)Resolucija:1280 × 1024 ali manj
Če uporabljate Windows in ste nadomestili stari monitor s tem monitorjem,	Če ste stari monitor nadomestili s tem monitorjem, priključite stari monitor in naredite naslednje: Izberite «SONY« sseznama «Izdelovalci« in izberite «SDM-HS75D« ali «SDM-HS95D« s scznama «Modeli« na zaslonu izbirc naprav za Windows. Če se ime modela tega monitorja ne povjavi naseznamu «Modeli», poskusite «Plug&Play».
Če uporabljate system Macintosh,	Če uporabljate Macintosh adapter (ni dobavljen), preverite, da sta Macintosh adapter in kabel za video signal pravilno priključena (stran 8).
Slika migeta, se odbija, niha ali je popačena	Nastavite razložljivost in fazo (stran 12).Poskusite vklopiti monitor v drugo omrežno vtičnico, po možnosti v drugem tokokrogu.Probleme povzroča priključeni računalnik ali druga oprema in ne monitor.Poglejte v priročnik vaše graficne kartice, kako je potrebno nastaviti monitor.Potrdite, da monitor podpira graficni način (VESA, Macintosh 19" Color itd.) in frekvenco izhodnega signala. Tudi Če je frekvenca v pravilnem področju, imajo nekatere graficne kartice preozek sinhronizacijski impulz, da bi pravilno sinhroniziral monitor.Nastavite osveževanje računalnika (vertikalno frekvenco) takao, da dobite najboljso:no smlo sliko.
Slika ni ostra • Nastavite osvetlitev in kontrast (stran 12). • Nastavite razločljivost in fazo (stran 12). ■ Probleme povzroča prirključeni računalnik ali druga oprema in ne monitor • Na vašem računalniku nastavite resolucijo na 1280 × 1024.
Slika ima sence	• Odstranite kabelske podaljške za video kable in/ali video stikalne omarice. • Preverite, ali so vsi konektorji trdno v svojih vtičnicah.
Slika ni na sredini ali ni prave velikosti	• Nastavite razločljivost in fazo (stran 12). • Nastavite položaj slikc (stran 13). Upoštevajte, da nekateri video načini ne zapolnijo zaslona do vogalov.
Slika je premajhma	■ Probleme povzroča prirključeni računalnik ali druga oprema in ne monitor • Na vašem računalniku nastavite resolucijo na 1280 × 1024.
Slika je temna.	• Svetlost nastavite z uporabo BRIGHTNESS menija (stran 12). • Nastavite osvetlitev ozadja (stran 11). • Svetlost nastavite z uporabo |vapke (stran 10). • Monitor potrebuje po vklopu nekaj minut, da zaslon postane svetel.
Na zaslonu je viden valovit ali elipsasti vzorec	• Nastavite razločljivost in fazo (stran 12).
Barva ni enotna • Nastavite razločljivost in fazo (stran 12).
Bela barva ne izgleda belo	• Nastavite temperaturo barve (stran 13).
Gumbi monitorja ne delujejo (Øpaojavi na zaslonu)	• Če je zapora menija nastavljena na ON, jo izključite OFF (stran 15).
Monitor se po določenem Času izključi	■ Probleme povzroča prirključeni računalnik ali druga oprema in ne monitor • Izključite funkcijo varčevanje energije v računalniku.
Na zaslonu prikrazana resolucija je nepravilna.	• V odvisnosti od nastavitev na graficni kartici, se razločljivost prikazana na meniju nujno ne ujema s tisto, ki je nastavljena na računalniku.

Če ne morete odpraviti težave, pokličite pooblaščenega prodajalca Sony opreme in mu posredujte naslednje informacije:

• Naziv modela: SDM-HS75D ali SDM-HS95D
• Serijska številka
• Natančen opis težave
• Datum nakupa
• Naziv in tehnični podatki vašega računalnika in grafične kartice

Specifikacija

SDM-HS75D

LCD panel Vrsta panela:

a-Si TFT z aktivno matrico

Velikost slike: 17,0

Oblika vhodnega signala Delovna frekvenca RGB*

signala

Horizontalna: 28 - 80 kHz (analogni

RGB)

28-64 kHz (digitalni

RGB)

Vertikalna: 48 - 75 Hz (analogni

RGB)

60 Hz (digitalni RGB)

Resolucija Horizontalna: največ 1280 toč

Vertikalna: največ 1024 vrstic

Nivo vhodnega signala: analogni GBR video signal

0,7 Vp-p, 75 Ω, pozitiven

SYNC signal

TTL nivo, 2,2 kΩ

pozitiven ali negativen

(Ločen horizontalen in

vertikalen)

Digitalni RGB (DVI) signal:

TMDS (enojna povezava)

Zahteve napajanja: 100-240 V, 50-60 Hz

največ 1,0 A

Porabljena moč: največ 45 W

Delovna temperatura: 5-35 °C

Dimenzije (širina/višina/globina)

Zaslon (pokončen):

Pribl. 388 × 382,5 × 139,2 mm

(15 1/4 × 15 × 5 1/2 palcev)

5 kg (11 lb. 3/8 oz.)

Masa Pribl.

Plug & Play DDC2B

Dodatki Glej stran 7.

SDM-HS95D

Resolucija Horizontala: največ 1280 toč

Vertikalna: največ 1024 vrstic

Nivo vhodnega signala Analogni RGB video signal

0,7 Vp-p, 75 Ω, pozitiven

SYNC signal

TTL nivo, 2,2 kΩ

pozitiven ali negativen

(Locen horizontalen in

vertikalen)

Digitalni RGB (DVI) signal:

TMDS (enojna povezava)

Zahteve napajanja 100-240 V, 50-60 Hz

največ 1,0 A

Porabljena moč največ 50 W

Delovna temperatura 5-35 °C

Dimenzije (širina/višina/globina)

Zaslon (pokončen):

Pribl. 435 × 418 × 146 mm

(17 1/8 × 16 1/2 × 5 3/4 palcev)

6 kg (13 lb 3 5/8 oz.)

Masa Pribl.

Plug & Play DDC2B

Dodatki: Glej stran 7.

• Priporočeni horizontalni in vertikalni časovni pogoji
• Širina horizontalnega delovnega signala mora biti večja od 4.8% skupnega horizontalnega časa ali 0.8µs, kar koli je daljše. Horizontalna širina brisanja naj bo več kot 2,5µs
• Vertikalna širina brisanja naj bo več kot 450 µs

Oblikovanje in specifikacije so predmet sprememb brez obvestila.

TFTLCDColor ComputerDisplay

Kullanim Bilgileri

TR

SDM-HS75D

SDM-HS95D

Owner's Record
