Typ produktu	Barevný LCD monitor 19 palců
Značka	Sony
Model	SDM-HS95D
Technologie displeje	a-Si TFT aktivní matice
Velikost obrazovky (úhlopříčka)	19 palců (48,3 cm)
Maximální rozlišení	1280 x 1024 pixelů
Horizontální frekvence (analog)	28 - 80 kHz
Vertikální frekvence (analog)	48 - 75 Hz
Video vstupy	1x DVI-D (digitální), 1x HD15 (analogový)
Spotřeba elektřiny (max.)	50 W
Spotřeba v pohotovostním režimu	1,0 W (max.)
Napájení	100-240 V stř., 50/60 Hz
Rozměry (Š x V x H)	Přibližně 435 x 418 x 146 mm
Hmotnost	Přibližně 6 kg
Nastavitelný sklon	Ano, nastavitelný úhel
Funkce obrazovky	Nastavení jasu, kontrastu, gama, teploty barev, ostrosti, polohy obrazu
Nabídka zobrazení (OSD)	Vícejazyčné (včetně francouzštiny)
Režim úspory energie	VESA DPMS, DMPS
Bezpečnost	Zámek Kensington (bezpečnostní otvor)
Údržba	Měkký hadřík, neabrazivní čisticí prostředek
Dodávané příslušenství	Napájecí kabel, video kabely HD15 a DVI-D, organizér kabelů, CD-ROM, rychlý průvodce

Často kladené otázky - SDMHS95D SONY

Jak nainstalovat monitor Sony SDM-HS95D?

Vybalte stojan, připojte video kabel k počítači (HD15 nebo DVI-D), zapojte napájecí kabel, poté upevněte kabely pomocí dodaného organizéru. Nakonec zapněte monitor a počítač.

Co dělat, když obrazovka zobrazí 'ŽÁDNÝ VIDEO VSTUP'?

To znamená, že není přijímán žádný signál. Zkontrolujte, zda je video kabel správně zapojen. Pokud je počítač v režimu úspory energie, stiskněte klávesu na klávesnici nebo pohněte myší.

Jak vyčistit LCD obrazovku?

Odpojte monitor. Použijte měkký suchý hadřík. V případě potřeby ho lehce navlhčete čističem na sklo bez antistatického roztoku. Nikdy nepoužívejte abrazivní prostředky, alkohol nebo benzín.

Jaká rozlišení jsou podporována?

Maximální rozlišení je 1280 x 1024 pixelů. Monitor přijímá analogové signály (28-80 kHz horizontálně, 48-75 Hz vertikálně) a digitální signály (28-64 kHz, 60 Hz).

Jak nastavit jas a kontrast?

Stiskněte tlačítko jasu na předním panelu pro přepínání mezi režimy (VYSOKÝ, STŘEDNÍ, NÍZKÝ, UŽIVATEL). Pro přesné nastavení použijte nabídku OSD stisknutím MENU, poté vyberte PODSVÍCENÍ nebo KONTRAST.

Lze monitor upevnit na zeď?

Ano, ale vyžádejte si kvalifikovaného technika. Před instalací odstraňte zadní kryt. Monitor je kompatibilní s držákem na zeď VESA (není součástí dodávky).

Co znamená rozsvícená oranžová kontrolka?

Oranžová kontrolka znamená, že monitor je v režimu úspory energie (pohotovostní režim). Rozsvítí se automaticky, když počítač nevysílá signál. Pro opětovnou aktivaci použijte počítač.

Jak obnovit tovární nastavení?

Stiskněte MENU, přejděte na ikonu RESET, vyberte OK a potvrďte. Všechna nastavení (kromě jazyka) se vrátí na výchozí hodnoty.

Mohu monitor používat s počítačem Macintosh?

Ano. V případě potřeby použijte adaptér pro Macintosh (není součástí dodávky). Připojte video kabel HD15 k adaptéru a poté vše zapojte do Macu. Monitor je kompatibilní s Plug & Play.

Co dělat, když obraz bliká nebo je rozmazaný?

Zkontrolujte kabely. V nabídce OSD nastavte fázi a hodiny (OBRAZOVKA). Také upravte rozlišení počítače na 1280 x 1024. Pokud problém přetrvává, vyzkoušejte jiný kabel nebo jinou síťovou zásuvku.

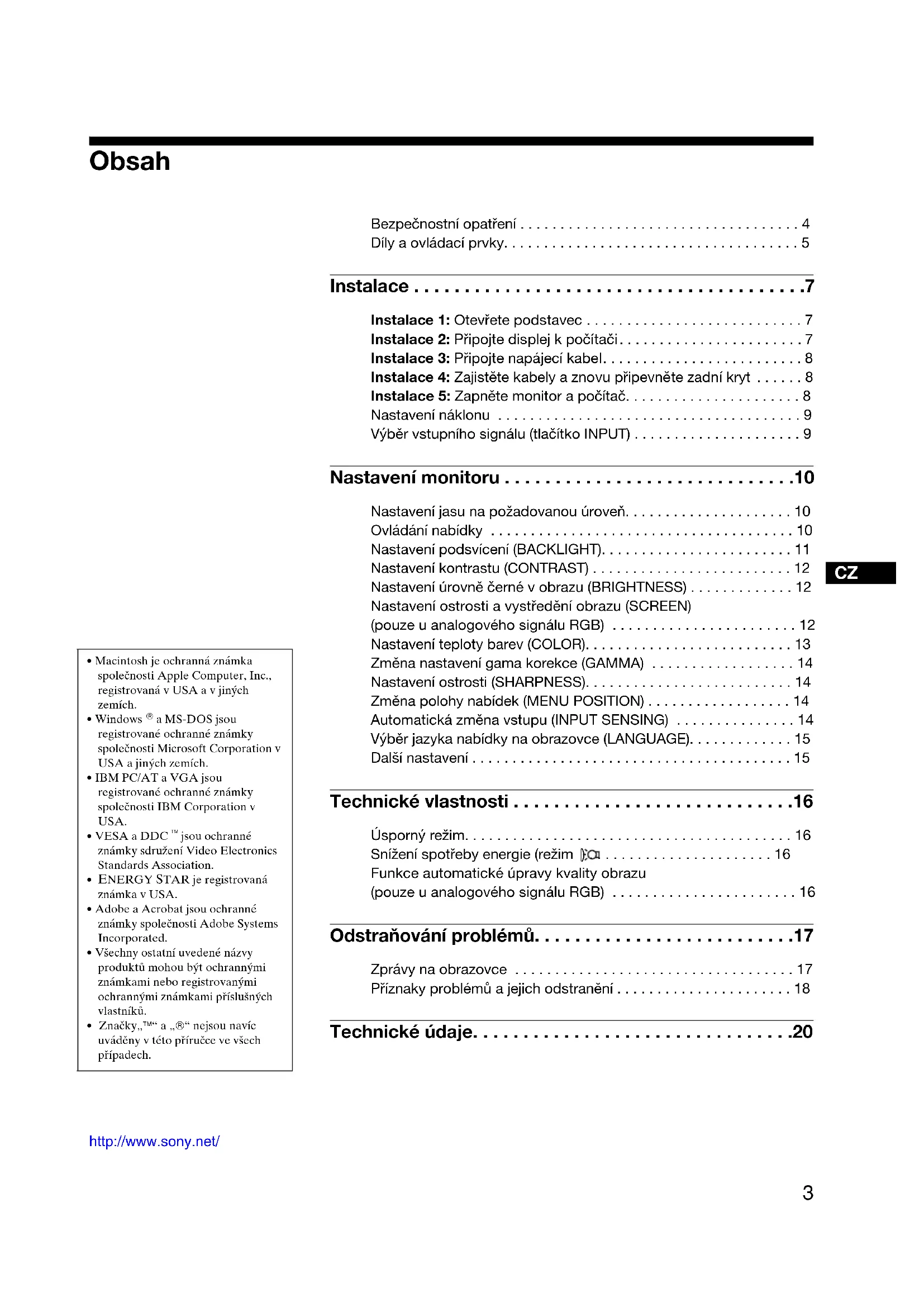

NÁVOD K OBSLUZE SDMHS95D SONY

Bezpečnostní opatření 4

Díly a ovládací prvky 5

Instalace 7

Instalace 1: Otevřete podstavec. 7

Instalace 2: Připojte displej k počítači. 7

Instalace 3: Připojte napájecí kabel. 8

Instalace 4: Zajistěte kabely a znovu připevněte zadní kryt . . . . . . 8

Instalace 5: Zapněte monitor a počítač. 8

Nastavení náklonu 9

Výběr výstupního signálu (tlačítko INPUT) 9

Nastavení monitoru 10

Nastavení jasu na požadovanou úroveň. 10

Ovládání nabídky 10

Nastavení podsvícení (BACKLIGHT). 11

Nastavení kontrastu (CONTRAST) 12

Nastavení úrovně černé v obrazu (BRIGHTNESS) 12

Nastavení ostrosti a vystředění obrazu (SCREEN) (pouze u analogového signálu RGB) 12

Nastavení teploty barev (COLOR) 13

Změna nastavení gama korekce (GAMMA) 14

Nastavení ostrosti (SHARPNESS) 14

Změna polohy nabídek (MENU POSITION) 14

Automatická změna vstupu (INPUT SENSING) 14

Technické vlastnosti 16

Úsporný režim 16

Snížení spotřeby energie (režim 16

Funkce automatické úpravy kvality obrazu

(pouze u analogového signálu RGB) 16

Odstraňování problémů 17

Zprávy na obrazovce 17

Příznaky problémů a jejich odstranění 18

Technické údaje. 20

Macintosh je ochranná známka společnosti Apple Computer, Inc., registrovaná v USA a v jiných zemích. - Windows® a MS-DOS jsou registrované ochranné známky společnosti Microsoft Corporation v USA a jiných zemích. - IBM PC/AT a VGA jsou registrované ochranné známky společnosti IBM Corporation v USA. VESA a DDC™ jsou ochranné známky sdružení Video Electronics Standards Association. - ENERGY STAR je registrovaná známka v USA. - Adobe a Acrobat jsou ochranné známky společnosti Adobe Systems Incorporated. Všechny ostatní uvedené názvy produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. Známky ™ a ® nejsou navíc uváděny v této příručce ve všech případech.

Bezpečnostní opatření

• Použijte dodaný napájecí kabel. Pokud použijete jiný napájecí kabel, přesvědčte se, že je slučitelný s vaší místní rozvodnou sítí.

Pro zákazníky v USA

Pokud nepoužijete odpovídající kabel, tento monitor nebude splňovat povinné standardy FCC.

Pro zákazníky ve Velké Británii

Pokud monitor používáte ve Velké Británii, ujistěte se, že používáte odpovídající napájecí kabel pro Velkou Británii.

Příklad typů zástrček

pro 100 až 120 V stř. pro 200 až 240 V stř. pouze pro 240 V stř.

Toto zařízení by mělo být nainstalováno blízko snadno dosažitelné zásuvky.

Umístění

Neinstalujte nebo neponechávejte monitor na následujících místech:

• Na místech vystavovaných extrémním teplotám, například blízko radiátorů, topení nebo na přímém slunečním světle. Vystavování monitoru extrémním teplotám, například v automobilu zaparkovaném na přímém slunečním světle nebo v blízkosti topení, může způsobit deformace skříně nebo poruchy.
• Na místa vystavená mechanickým vibracím nebo otřesům.
• Blízko zařízení vytvářejících silné magnetické pole, například televizoru nebo dalších domácích spotřebičů.
• Na místa s velkým výskytem prachu, nečistot a písku, například v blízkosti otevřeného okna nebo dveří. Pokud budete monitor dočasně umístěn ve venkovním prostředí, učinte odpovídající opatření proti prachu a nečistotám ze vzduchu. V opačném případě by mohlo dojít k neopravitelné poruše.

Položte tuto jednotku na rovnou plochu. Nepokládejte ji na nestejnoměrný povrch, jako například na roh stolu. Pokud část jednotky přesahuje povrch, jednotka může spadnout nebo způsobit škodu či zranění.

Zacházení s LCD displejem

LCD displej neumisťujte směrem ke slunci, mohlo by dojít k jeho poškození. Buďte opatrní při umisťování monitoru v blízkosti okna. - Na LCD displej netlačte a neškrábejte po něm. Neumisťujte na něj žádné těžké předměty. Mohlo by dojít ke ztrátě linearity nebo k poruchám LCD displeje. - Pokud se tento monitor bude používat na studeném místě, může se na displeji objevit zbytkový obraz. Nejedná se o poruchu. Jakmile teplota vzroste na běžnou provozní hodnotu, obnoví se běžné zobrazení. - Pokud bude na displeji zobrazen statický obraz po dlouhou dobu, může se na chvíli objevit zbytkový obraz. Tento zbytkový obraz časem zmizí. - LCD panel se během provozu zahřívá. Nejedná se o poruchu.

Informace o LCD (Liquid Crystal Display)

Povšimněte si, že LCD obrazovka je vyrobena pomocí vysoce přesné technologie. Na LCD obrazovce se však mohou objevovat konstantní černé body nebo svítící body (červené, modré nebo zelené) a nepravidelné barevné pruhy nebo pruhy různého jasu. Nejedná se o poruchu.

(Efektivní body: více než 99,99 %)

Údržba

• Před čištěním monitoru nezapomeňte vytáhnout napájecí kabel ze zásuvky.
• LCD obrazovku čistěte pomocí jemného hadříku. Pokud používáte tekutý čistič na sklo, nepoužívejte žádný typ čistidla obsahující antistatické činidlo nebo podobné příměsi – může se tím poškrábat ochranná vrstva LCD obrazovky.
• Skříň monitoru, panel a ovládací prvky čistěte pomocí měkkého hadříku navlhčeného jemným čisticím roztokem. Nepoužívejte abrazivní houbičku, čisticí prášek nebo rozpouštědla jako líh nebo benzín.
• Nejezděte po obrazovce, nedotýkejte se jejího povrchu a ani na ni neťukejte ostrými nebo drsnými předměty, jako je kuličkové pero nebo šroubovák. Tento typ dotyku může způsobit poškrábání obrazovky.
• Uvědomte si, že pokud je tento monitor vystaven těkavým roztokům, jako jsou insekticidy, nebo pokud dojde k dlouhodobému styku s gumovými materiály nebo PVC materiály, může dojít ke změnám v materiálu nebo k degradaci ochranné vrstvy LCD displeje.

Přeprava

• Pokud chcete monitor přemístit, odpojte od monitoru všechny kabely a monitor vždy pevně uchopte oběma rukama. Pokud monitor upustíte, můžete se zranit nebo může dojít k poškození monitoru.
• Při přepravě monitoru kvůli opravě nebo odeslání použijte původní lepenkovou krabici a balicí materiál.

Instalace na zeď nebo na závěsné rameno

Pokud chcete obrazovku instalovat na zeď nebo na závěsné rameno, konzultujte kvalifikovaný personál.

Pro tento typ instalace musí být zadní kryt odstraněn.

Likvidace monitoru

• Nelikvidujte tento monitor vyhozením do běžného domácího odpadu.
• Fluorescenční trubice použitá v tomto monitoru obsahuje rtuť. Likvidace monitoru musí být provedena v souladu s předpisy lokálního asanačního orgánu.

Díly a ovládací prvky

Podrobné informace najdete na stranách uvedených v závorkách.

Vypínač (napájení) a ovládací tlačítka jsou vpravo dole na přední části monitoru.

Toto tlačítko zobrazuje nebo zavírá hlavní nabídku.

3 ↓/↑ tlačítka (strana 11)

Tato tlačítka slouží jako tlačítka ↓/↑ při výběru položek nabídek a při prováděném nastavení.

Tímto tlačítkem se vybírá položka nebo potvrzují nastavení v nabídce.

5: Tlačítko (strana 10)

Tímto tlačítkem se mění jas obrazovky.

6 Tlačítko INPUT (strana 9)

Toto tlačítko přepíná vstupní signál videa mezi INPUT1 a INPUT2 tehdy, když jsou dva počítače připojeny k monitoru.

7 Otvor bezpečnostního zámku

4 Otvor bezpečnostního zámku by měl být používán s bezpečnostním systémem Kensington Micro Saver Security System. Micro Saver Security System je ochranná známka společnosti Kensington.

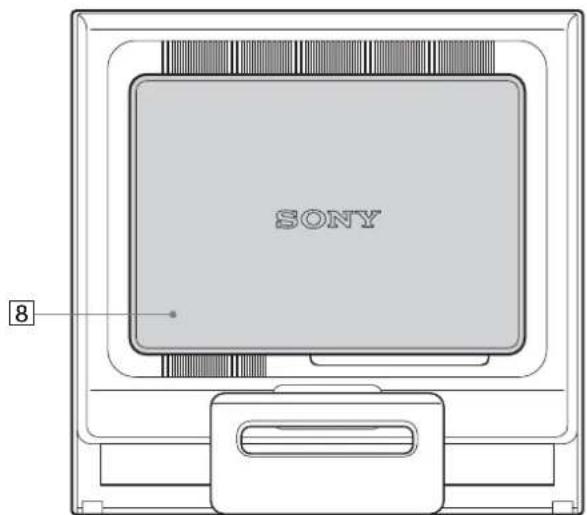

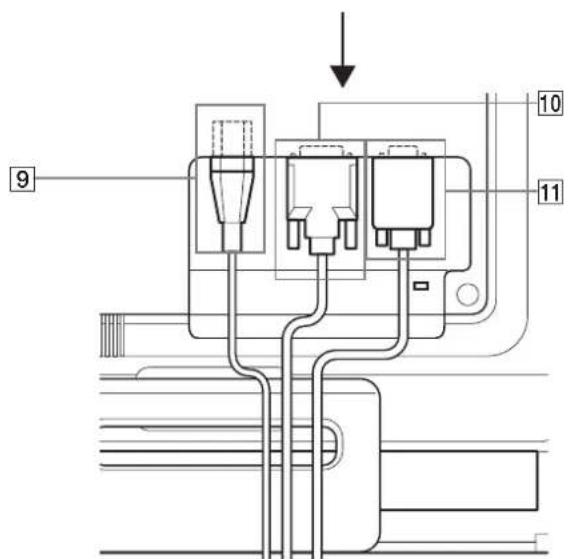

Zadní strana displeje

Odstraňte zadní kryt.

8 Zadní kryt (strana 8)

Tento kryt odstraňte, pokud připojujete/odpojujete kabely nebo přívody.

9 Konektor střídavého napájení AC IN (strana 8)

Tento konektor slouží pro vstup digitálního videosignálu RGB vyhovujícího normě DVI Rev.1.0.

Vstupní konektor HD15 (analogový signál RGB) (strana 7)

Tento konektor slouží pro vstup analogového videosignálu RGB (0,7 Vp-p, pozitivní) a signálu SYNC.

Instalace

Než začnete monitor používat, zkontrolujte, zda balení obsahuje následující položky:

• LCD displej
• Napájecí kabel
• Kabel videosignálu HD15-HD15 (analogový signál RGB) Kabel videosignálu DVI-D (digitální signál RGB) Pásek na kabely
• Disk CD-ROM (obslužný program pro Windows/ Macintosh, Provozní pokyny apod.) Záruční list Průvodce rychlým nastavením

Instalace 1: Otevřete podstavec

Poznámka

Podstavec je složen dle továrního nastavení. Neumisťujte obrazovku vertikálně k podstavci v tomto nastavení, jinak by se mohla obrazovka překlopit.

Instalace 2: Připojte displej k počítači

Monitor i počítač před připojením vypněte.

Poznámky

• Nedotýkejte se kolíků konektoru kabelu videosignálu, mohlo by dojít k jejich ohnutí. Zkontrolujte orientaci konektoru HD15, předejdete tak ohnutí kolíků konektoru kabelu videosignálu.

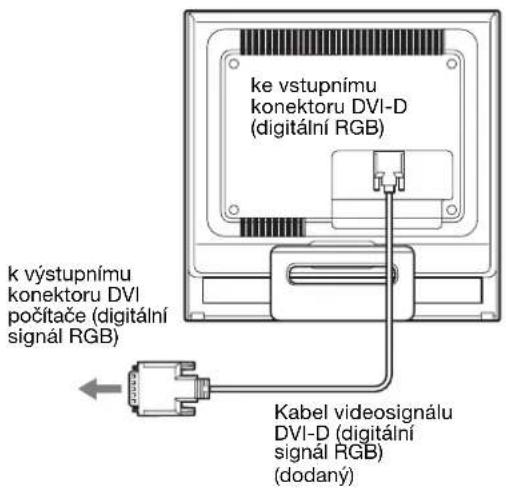

Připojte počítač vybavený výstupním konektorem DVI (digitální signál RGB)

Pomocí dodaného kabelu videosignálu DVI-D (digitální signál RGB) připojte počítač ke vstupnímu konektoru monitoru DVI-D (digitální signál RGB).

Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB)

Pomocí dodaného kabelu videosignálu HD15-HD15 (analogový signál RGB) připojte počítač ke vstupnímu konektoru monitoru HD15 (analogový signál RGB).

Připojte počítač podle následujících ilustrací.

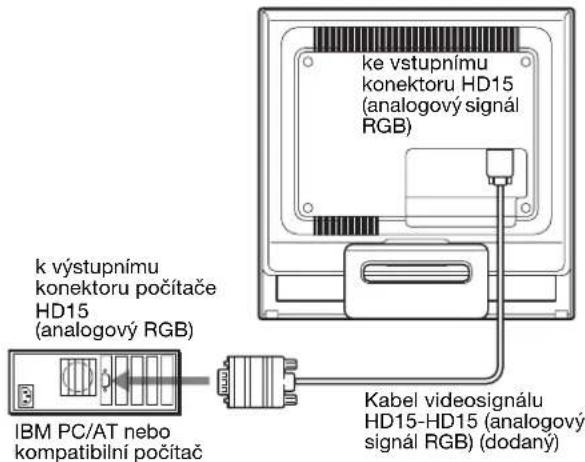

Připojení k počítači IBM PC/AT nebo kompatibilnímu počítači

CZ

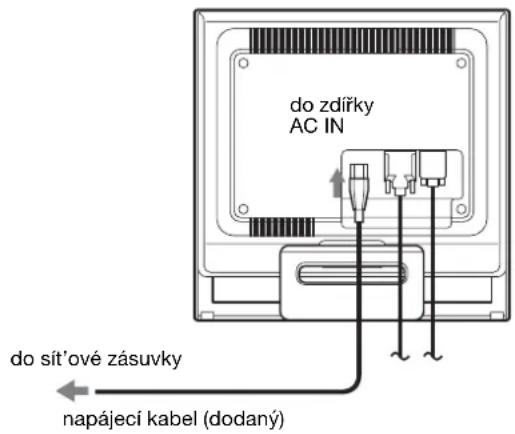

Ujistěte se, že monitor i počítač jsou vypnuté. Připojte nejdříve napájecí kabel k monitoru a poté ho zapojte do elektrické zásuvky.

Instalace 4: Zajistěte kabely a znovu připevněte zadní kryt

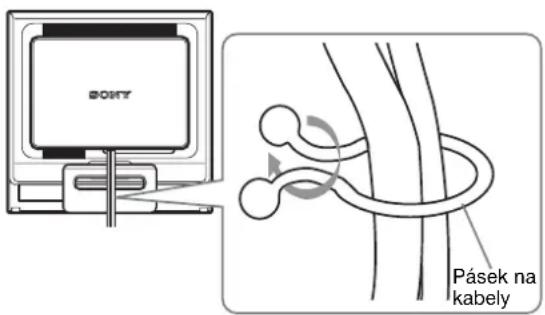

1 Svažte kabely a přívody.

Pomocí dodaného pásku na kabely svažte kabely a přívody.

Ilustrace zadní části monitoru zde zobrazená odpovídá SDM-HS75D.

Totéž platí pro ostatní modely.

2 Znovu připevněte zadní kryt.

Instalace 5: Zapněte monitor a počítač

1 Stiskněte vypínač (napájení) směrem vzhůru. Indikátor (napájení) na monitoru se rozsvítí zeleně.

2 Zapněte počítač.

Instalace monitoru je dokončena. V případě potřeby nastavte ovládacími prvky monitoru.

Pokud se na obrazovce neobjeví obraz

- Pokud se na obrazovce objeví CABLE DISCONNECTED:

• Zkontrolujte, zda je správně připojen napájecí kabel a kabel videosignálu.
• Pokud se na obrazovce objeví NO INPUT SIGNAL: Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší. Zkontrolujte, zda je správně připojen kabel videosignálu.
• Pokud se na obrazovce objeví OUT OF RANGE: Znovu připojte starý monitor. Poté nastavte grafickou kartu počítače v následujících rozsazích.

	Analogovy signál RGB	Digitální signál RGB
Horizontalí frekvence	28–80 kHz 28–64 kHz
Vertikální frekvence	48–75 Hz 60 Hz
Rozlišení	1280 × 1024 nebo méně	1280 × 1024 nebo méně

Další informace o závadách na obrazovce viz „Příznaky problémů a jejich odstranění" na straně 18.

Použití specifických ovladačů není nutné

Tento monitor vyhovuje standardu „DDC" Plug & Play a umožňuje automaticky detekovat všechny informace o monitoru. Do počítače není nutné instalovat specifické ovladače.

Při prvním spuštění počítače po připojení monitoru se může na obrazovce zobrazit okno Průvodce instalací. V takovém případě postupujte podle zobrazených pokynů. Monitor typu Plug & Play je automaticky vybrán, abyste jej mohl použít.

Vertikální frekvence se nastaví na 60 Hz.

Vzhledem k tomu, že se neprojevuje blikání obrazu, můžete používat toto nastavení. Nemusíte nastavovat vertikální frekvenci na vysoké hodnoty.

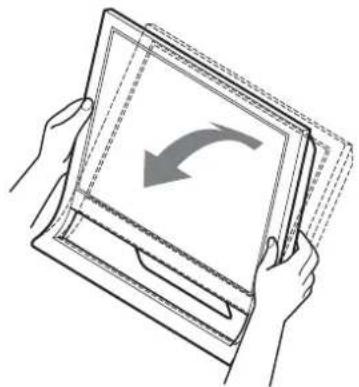

Nastavení náklonu

U tohoto displeje lze provést úpravu v následujícím rozsahu úhlů.

Uchopte spodní strany LCD panelu a nastavte náklon obrazovky.

Pohodlné používání monitoru

Tento displej je navržen tak, abyste u něj mohl nastavit pohodlný pozorovací úhel. Nastavte pozorovací úhel vašeho displeje dle výšky stolu a židle a také tak, aby se vám do očí neodráželo od obrazovky světlo.

Poznámka

Při nastavování náklonu obrazovky dejte pozor, abyste neuhodili monitorem o stůl nebo jej neupustili.

Výběr výstupního signálu (tlačítko INPUT)

Stiskněte tlačítko INPUT.

Každým stisknutím tohoto tlačítka se změní vstupní signál.

Zaprava na obrazovce (Zobrázi se asi na 5 sekund v levém horním rohu.)	Konfigurace vstupného signálu
INPUT1: DVI-D Vstupné konektor DVI-D (digitalní signál RGB) pro INPUT1
INPUT2: HD15 Vstupné konektor HD15 (analogový signál RGB) pro INPUT2

Nastavení monitoru

Před provedením nastavení

Připojte monitor k počítači a zapněte jej. Nejlepších výsledků dosáhnete, pokud před nastavováním vyčkáte alespoň 30 minut.

Četná nastavení monitoru můžete provádět pomocí nabídky na obrazovce.

Nastavení jasu na požadovanou úroveň

Stisknutím tohoto tlačítka můžete měnit jas obrazovky. Při každém stisku tlačítka režim se mění takto:

USER HIGH MIDDLE LOW USER ...

Jas obrazovky bude klesat změnou nastavení režimu z HIGH na LOW.

Pokud zvolíte USER, můžete upravit úroveň podsvícení stisknutím tlačítek / , stejně jako když volíte BACKLIGHT s využitím nabídky.

Pouze při nastavení režimu USER jsou položky nabídky BACKLIGHT, CONTRAST a BRIGHTNESS dostupné (strana 11). Pokud zvolíte LOW, sníží se spotřeba energie (strana 16).

Ovládání nabídky

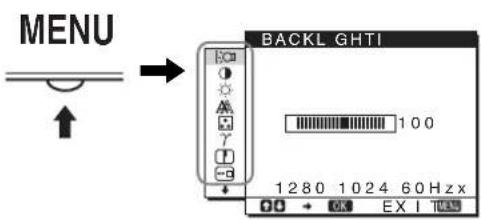

Po stisknutí tlačítka MENU se na obrazovce zobrazí hlavní nabídka. Viz strana 11 pro další informace o používání tlačítka MENU.

Pomocí tlačítek ↓/↑ a OK volte ikony z předchozího obrázku hlavní nabídky. Zobrazí se následující nabídka 1 až 10. Držte stisknuté tlačítko ↓, pomocí něhož se budete přesunovat dolů, dokud se nezobrazí ikony v nabídce 9 a 10. Více informací o používání tlačítek ↓/↑ a OK viz strana 11.

BACKLIGHT (strana 11)

Chcete-li nastavit jas podsvícení, zvolte nabídku BACKLIGHT.

2 CONTRAST (strana 12)

Chcete-li nastavit kontrast obrazu, zvolte nabídku CONTRAST.

3 BRIGHTNESS (strana 12)

Chcete-li nastavit jas obrazu (úroveň černé), zvolte nabídku BRIGHTNESS.

4 SCREEN

(strana

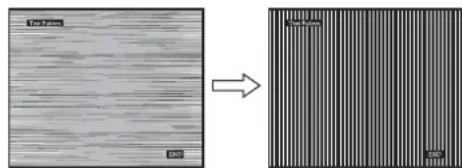

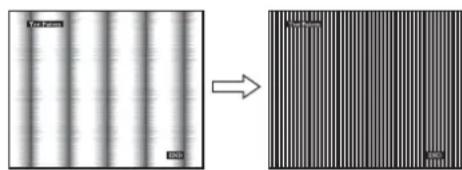

Chcete-li nastavit ostrost obrazu (fáze/rozteč) nebo vystředění (horizontální/vertikální pozice), zvolte nabídku SCREEN.

5 COLOR

(strana

Chcete-li nastavit teplotu barev obrazu, zvolte nabídku COLOR. Takto se upravuje odstín obrazovky. Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA.

13)

6 GAMMA

Chcete-li změnit barevný odstín obrazu, zvolte nabídku GAMMA.

14)

7 SHARPNESS (strana 14)

Chcete-li nastavit ostrost okrajů obrazu, zvolte nabídku SHARPNESS.

8 MENU POSITION (strana 14) Chcete-li změnit polohu zobrazované nabídky, zvolte nabídku MENU POSITION.

9 INPUT SENSING (strana 14) Monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstupní signál před přechodem do úsporného režimu.

10 LANGUAGE (strana 15) Chcete-li změnit jazyk nabídek nebo hlášení, zvolte LANGUAGE.

11 Další nabídky (strana 15) Nastavte následující položky nabídky: ·RESET· ·MENU LOCK

Používání tlačítek MENU, ↓/↑ a OK

1 Zobrazte hlavní nabídku. Hlavní nabídka se na displeji zobrazí po stisknutí tlačítka MENU.

2 Zvolte nabídku, ve které chcete provést změnu nastavení. Pomocí tlačítek ↓/↑ zobrazte požadovanou nabídku. Stisknutím tlačítka OK vyberte položku nabídky.

3 Upravte nabídku. Změnu nastavení provedete stiskem tlačítek ↓/↑ a poté stisknete tlačítko OK. Stisknutím tlačítka OK se provedená nastavení uloží a displej se vrátí k předchozí nabídce.

Zavřete nabídku. Jedním stisknutím tlačítka MENU se vrátíte do normálního zobrazení. Nestisknete-li žádné tlačítko, nabídka se asi po 45 sekundách automaticky zavře.

Obnovení původního nastavení. Pomocí nabídky RESET můžete obnovit původní nastavení. Viz strana 15 pro další informace o obnovení původního nastavení.

Nastavení podsvícení (BACKLIGHT)

Je-li obrazovka příliš jasná, upravte podsvícení tak, aby byl obraz lépe viditelný.

Poznámka: Podsvícení nemůže být změněno, pokud je režim nastaven na HIGH, MIDDLE nebo LOW (strana 10).

1. Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2. Pomocí tlačítek ↓/↑ zvolte (BACKLIGHT) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka BACKLIGHT. 3. Nastavení úrovně světla proveďte stiskem tlačítek ↓/↑ a poté stiskněte tlačítko OK.

Nastavení kontrastu (CONTRAST)

Nastavte kontrast obrazu.

Poznámka

Kontrast nemůže být změněn, pokud je režim nastaven na HIGH, MIDDLE nebo LOW (strana 10).

1. Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2. Pomocí tlačítek ↓/↑ zvolte (CONTRAST) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka CONTRAST.

3. Nastavení kontrastu proveďte stiskem tlačítek ↓/↑ a poté stiskněte tlačítko OK.

Nastavení úrovně černé v obrazu (BRIGHTNESS)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (BRIGHTNESS) a stiskněte tlačítko OK.

Nastavení ostrosti a vystředění obrazu (SCREEN) (pouze u analogového signálu RGB)

■ Funkce automatické úpravy kvality obrazu

Jakmile monitor přijme vstupní signál, automaticky upraví umístění i ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz (strana 16).

Poznámka

Je-li aktivována funkce automatické úpravy kvality obrazu, bude funkční pouze vypínač (napájení).

Pokud se zdá, že funkce automatické úpravy kvality obrazu tohoto monitoru nenastavila obraz úplně

Lze provést další automatické nastavení kvality obrazu podle aktuálního vstupního signálu. (Viz AUTO níže.)

Pokud je i přesto nutné provést další úpravy kvality obrazu

Můžete manuálně nastavit ostrost obrazu (fáze/rozteč) a umístění (horizontální/vertikální pozice).

Tato nastavení se uloží do paměti a automaticky se obnoví, přijme-li monitor tentýž vstupní signál.

Změny nastavení bude možná nutné zopakovat, pokud změníte vstupní signál po opětovném připojení počítače.

Proveďte další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (AUTO)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

3 Pomocí tlačítek ↓/↑ zvolte AUTO a stiskněte tlačítko OK.

Proveďte odpovídající nastavení fáze, rozteče a horizontální/vertikální pozice obrazovky pro aktuální vstupní signál a uložte je.

4 Pomocí tlačítek ↓/↑ zvolte a stiskněte tlačítko OK.

Vraťte se do hlavní nabídky.

■ Manuální nastavení ostrosti obrazu (PHASE/ PITCH)

Ostrost můžete nastavit takto.

3 Spusťte disk CD-ROM, vyberte příslušnou oblast a model a zobrazte zkušební vzorek.

Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe]. Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ zvolte (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ zvolte PHASE a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PHASE.

7 Tlačítka ↓/↑ tiskněte tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně.

Změňte nastavení tak, aby vodorovné pruhy byly viditelné co nejméně.

8 Stiskněte tlačítko OK.

Vraťte se do nabídky SCREEN.

Pokud se na celé obrazovce objevují svislé pruhy, nastavte v dalším kroku Rozteč.

9 Pomocí tlačítek ↓/↑ zvolte PITCH a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PITCH.

10 Tlačítka ↓/↑ tiskněte tak dlouho, dokud svislé pruhy nezmizí.

Změňte nastavení tak, aby svislé pruhy zmizely.

11 Klepnutím na [END] na obrazovce vypnete zkušební vzorek.

13 Pomocí tlačítek ↓/↑ zvolte a stiskněte tlačítko OK.

Vraťte se do hlavní nabídky.

Manuální nastavení umístění obrazu (H CENTER/V CENTER)

Není-li obraz ve středu obrazovky, nastavte vystředění obrazu podle následujících pokynů.

3 Spusťte disk CD-ROM, vyberte příslušnou oblast a model a zobrazte zkušební vzorek. Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe]. Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ zvolte (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ zvolte H CENTER nebo V CENTER a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka H CENTER nebo V CENTER.

7 Chcete-li provést vystředění zkušebního vzorku na obrazovce, stiskněte tlačítka ↓/↑

8 K I e p n u t i m n a END na obrazovce vypnete vzorek.

Vraťte se do hlavní nabídky.

Nastavení teploty barev (COLOR)

Úroveň barvy v poli bílé barvy obrazu můžete vybrat z výchozích nastavení teploty barev.

V případě potřeby můžete teplotu barev jemně doladit.

Požadovanou teplotu barev můžete nastavit pro každý režim jasu obrazovky.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek / zvolte (COLOR) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka COLOR.

3 Pomocí tlačítek / zvolte požadovanou teplotu barev a stiskněte tlačítko OK.

U bílé barvy se při snížení teploty z 9300 K (výchozí nastavení) na 6500 K změní namodralý odstín na načervenalý.

Je-li režim jasu obrazovky nastaven na „USER“, můžete teplotu barev nastavit na „sRGB.“

Pokud zvolíte „sRGB“, barvy jsou upraveny podle profilu sRGB. (Nastavení barev sRGB je protokol barevného prostoru představující průmyslový standard navržený pro počítačové produkty.) Zvolíte-li „sRGB“, nastavení barev vašeho počítače musí odpovídat profilu sRGB.

Poznámky

• Není-li připojený počítač nebo jiné zařízení kompatibilní se standardem sRGB, barvy nelze upravit podle profilu sRGB.
• Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA.

Jemné doladění teploty barev (USER ADJUSTMENT)

1 Pomocí tlačítek ↓/↑ zvolte ADJUST a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka USER ADJUSTMENT.

2 Pomocí tlačítek ↓/↑ zvolte R (červená) nebo B (modrá) a stiskněte tlačítko OK. Poté pomocí tlačítek ↓/↑ nastavte teplotu barev a stiskněte tlačítko OK.

Vzhledem k tomu, že toto nastavení mění teplotu barev přidáním nebo ubráním složek R a B ve vztahu ke složce G (zelená), je složka G pevná.

3 Pomocí tlačítek ↓/↑ zvolte položku a stiskněte tlačítko OK.

Nové nastavení barev se do paměti uloží pro režim USER a kdykoliv je zvolen režim USER, automaticky se obnoví.

Na obrazovce se zobrazí hlavní nabídka.

Změna nastavení gama korekce (GAMMA)

Barevný odstín obrazu na obrazovce můžete sladit s původním barevným odstínem obrazu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (GAMMA) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka GAMMA.

3 Pomocí tlačítek ↓/↑ zvolte požadovaný režim a poté stiskněte tlačítko OK.

Nastavení ostrosti (SHARPNESS)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (SHARPNESS) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SHARPNESS.

3 Pomocí tlačítek ↓/↑ nastavte ostrost a stiskněte tlačítko OK.

Změna polohy nabídek (MENU POSITION)

Pokud nabídka zakrývá obraz na obrazovce, můžete změnit její umístění.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (MENU POSITION) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU POSITION.

3 Pomocí tlačítek ↓/↑ zvolte požadované umístění a stiskněte tlačítko OK.

K dispozici jsou tři polohy: pro horní část, střední část a spodní část obrazovky.

Automatická změna vstupu (INPUT SENSING)

Jestliže vyberete v nabídce INPUT SENSING položku AUTO ON, monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstupní signál před přechodem do úsporného režimu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Stiskněte tlačítka / pro volbu (INPUT SENSING) a pak stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka INPUT SENSING.

3 Stiskněte tlačítka 1√1 pro volbu požadovaného režimu a pak stiskněte tlačítko OK.

• AUTO ON: Když zvolený vstupní terminál nemá žádný vstupní signál, nebo když zvolíte vstupní terminál tlačítkem INPUT na monitoru a terminál nemá žádný vstupní signál, objeví se na obrazovce upozornění (strana 17) a monitor automaticky zkontroluje vstupní signál k jinému vstupnímu terminálu pro změnu vstupu. Po změně vstupního signálu se v horním levém rohu obrazovky zobrazí zvolený vstupní terminál. Pokud není vstupní signál, monitor automaticky přejde do úsporného režimu.
• AUTO OFF: Vstup se nemění automaticky. Vstup změníte stisknutím tlačítka INPUT.

Výběr jazyka nabídky na obrazovce (LANGUAGE)

Můžete změnit jazyk nabídek nebo hlášení zobrazených na monitoru.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Tiskněte tlačítko , dokud se neobjeví ikona požadované položky volby.

3 Pomocí tlačítek / zvolte (LANGUAGE) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka LANGUAGE.

4 Pomocí tlačítek / zvolte jazyk a stiskněte tlačítko OK.

• ENGLISH: angličtina FRANÇAIS: francouzština
• DEUTSCH: němčina
• ESPANOL: španělština ITALIANO: italština
• NEDERLANDS: holandština SVENSKA: švédština ·PCKN · ： · 中文： čínština

Další nastavení

Můžete nastavit následující volby:

• RESET
• MENU LOCK

1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Tiskněte tlačítko ↓, dokud se neobjeví ikona požadované položky volby. 3 Pomocí tlačítek ↓/↑ zvolte požadovanou volbu a stiskněte tlačítko OK.

Podle následujících pokynů nastavte vybranou položku volby.

Obnovení výchozích údajů nastavení

Můžete obnovit výchozí hodnoty nastavení.

1 Pomocí tlačítek / zvolte → ↔ (RESET) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka RESET.

2 Pomocí tlačítek / zvolte požadovaný režim a poté stiskněte tlačítko OK.

• OK: Obnovení všech výchozích hodnot nastavení. Povšimněte si prosím, že nastavení jazyka (LANGUAGE) není touto metodou obnoveno.
• CANCEL: Zrušení obnovení nastavení a návrat do hlavní nabídky.

Uzamčení nabídek a ovládacích prvků

Ovládání tlačítek lze kvůli zabránění náhodné změně nastavení nebo obnovení výchozích hodnot nastavení zamknout.

1 Pomocí tlačítek / zvolte (MENU LOCK) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU LOCK.

2 Pomocí tlačítek / zvolte ON nebo OFF a stiskněte tlačítko OK.

• ON: Funkční budík pouze vypínač (napájení). Pokud se pokusíte provést jakoukoli jinou operaci, na obrazovce se objeví ikona (MENU LOCK). OFF: Nastavte (MENU LOCK) na OFF. Pokud nenastavíte položku (MENU LOCK) na ON, může být vybrána pouze tato položka z nabídky.

Technické vlastnosti

Úsporný režim

Tento monitor vyhovuje směrnicím v oblasti úspory energie daným standardy VESA, ENERGY STAR a NUTEK. Pokud je monitor připojen k počítačové nebo videografické kartě standardu DPMS (Display Power Management Standard) pro analogový vstup/DMPM (DVI Digital Monitor Power Management) pro digitální vstup, bude monitor automaticky snižovat spotřebu energie následujícím způsobem.

SDM-HS75D

Režim spotřeby	Spotřeba energia Indikátor (napájení)
běžný provoz 45 W (max.) zelená
aktivné	1,0 W (max.) oranzová
vypnuto*
(hluboký spánek)**
vypnuto 1,0 W (max.) vypnuto

SDM-HS95D

Režim spotřeby	Spotřeba energia Indikátor (napájení)
bězný provoz 50 W (max.) zelená
aktivné vypnuto* (hluboký spánek)**	1,0 W (max.) oranzová
vypnuto 1,0 W (max.) vypnuto

• Přejde-li počítač do režimu „aktivně vypnuto“, výstupní signál se přeruší a na obrazovce se zobrazí zpráva NO INPUT SIGNAL. Po 5 sekundách monitor přejde do ÚSPORNÉHO režimu. **„Hluboký spánek“ je úsporný režim definovaný agenturou Environmental Protection Agency.

Snížení spotřeby energie

(režim

Pokud nastavíte režim LOW stiskem tlačítka na přední straně monitoru, úroveň podsvícení i spotřeba energie se sníží.

Tiskněte opakovaně tlačítko, dokud se neobjeví LOW.

Na obrazovce se objeví LOW a sníží se úroveň podsvícení. LOW automaticky zmizí po přibližně 5 sekundách.

Funkce automatické úpravy kvality obrazu (pouze u analogového signálu RGB)

Jakmile monitor přijme výstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz.

Režim předvolený od výrobce

Jakmile monitor přijme vstupní signál, automaticky se přizpůsobí jednomu z režimů předvolených výrobcem uložených v paměti monitoru, aby se uprostřed obrazovky mohl objevit vysoce kvalitní obraz. Pokud se vstupní signál shoduje s režimem předvoleným od výrobce, obraz se na obrazovce automaticky zobrazí vhodným výchozím nastavením.

Pokud se výstupní signál neshoduje s žádným z režimů předvolených výrobcem

Pokud monitor přijme výstupní signál, jenž nevyhovuje žádnému z režimů předvolených výrobcem, je aktivována funkce automatické úpravy kvality obrazu, která zajistí, aby se na obrazovce vždy zobrazil ostrý obraz (v rámci následujících frekvenčních rozsahů monitoru):

Horizontální frekvence: 28-80 kHz

Vertikální frekvence: 48-75 Hz

V důsledku toho může v situaci, kdy monitor poprvé přijme vstupní signál, který neodpovídá žádnému z výrobcem přidělených režimů, zobrazení obrazu na obrazovce monitoru trvat déle než obvykle. Tato informace o nastavení se automaticky uloží do paměti, aby monitor mohl příště reagovat stejně, jako kdyby přijal signál, který odpovídá některému z režimů přidělených výrobcem.

Poznámka

Pro vstupní konektor DVI-D pro INPUT1 není nutné upravovat digitální signály RGB.

Pokud ručně nastavíte fázi, rozteč a umístění obrazu

U některých druhů vstupního signálu nemusí funkce automatické úpravy kvality obrazu tohoto monitoru dokonale nastavit umístění obrazu, fázi a rozteč. V tomto případě lze provést tato nastavení ručně (strana 12). Pokud tato nastavení změníte ručně, uloží se do paměti jako uživatelské režimy a automaticky se obnoví, kdykoli monitor přijme tentýž vstupní signál.

Poznámka

Je-li aktivována funkce automatické úpravy kvality obrazu, bude funkční pouze vypínač (napájení).

Odstraňování problémů

Předtím, než se obrátíte na technickou podporu, si přečtěte tuto část.

Zprávy na obrazovce

Není-li v pořádku vstupní signál, zobrazí se na obrazovce jedna z následujících zpráv. Abyste problém vyřešili, viz „Příznaky problémů a jejich odstranění“ na straně 18.

Pokud se na obrazovce objeví zpráva OUT OF RANGE

Znamená to, že výstupní signál není podporován technickými parametry monitoru. Zkontrolujte následující položky.

Pokud se zobrazí zpráva „xxx.x kHz/xxx Hz“

Znamená to, že horizontální nebo vertikální frekvence není podporována technickými parametry monitoru. Hodnoty vyjadřují horizontální a vertikální frekvence aktuálního vstupního signálu.

Pokud se zobrazí zpráva „RESOLUTION > 1280 × 1024“

Znamená to, že rozlišení není podporováno technickými parametry monitoru (1280 × 1024 nebo méně).

Pokud se na obrazovce zobrazí zpráva NO INPUT SIGNAL

Toto znamená, že neexistuje žádný vstupní signál.

GO TO POWER SAVE

Monitor přejde do úsporného režimu asi po 5 sekundách po zobrazení této zprávy.

Pokud se na obrazovce zobrazí zpráva CABLE DISCONNECTED

Znamená to, že kabel videosignálu byl odpojen.

Příznaky problémů a jejich odstranění

Pokud je problém způsoben připojeným počítačem nebo jiným zařízením, vyhledejte informace v příručce k připojenému zařízení.

Příznak Zkontrolujte tyto položky
Žádný obraz
Pokud nesvitú indicátor (napajeni) nebo pokud se indicator (napajeni) nerozsvítí po stisknutí vypínač (napajeni),	Zkontrolujte, zda je správně prípojen kabel napajeni.
Pokud se na obrazovce zobrázi zaprava CABLE DISCONNECTED,	Zkontrolujte, zda je kabel videosignálu správně prípojen a zda jsou všechny konektory pevně zastrécny do zdfrek (strana 7).Zkontrolujte, zda kolíky konekotoru videovstupu nejsou ohnute nebo zatlacné downtitr.Je prípojen nedodáný kabel videosignálu. Prípojítě-li nedodáný kabel videosignálu, přěd přechodem do úsporného režimu se na obrazovce může zobrazit zpráva CABLE DISCONNECTED. Nejedné sa o poruchu.
Pokud se na obrazovce zobrázi zaprava NO INPUT SIGNAL nebo pokud indicátor (napajeni) svítí oranžovč,	Zkontrolujte, zda je kabel videosignálu správně prípojen a zda jsou všechny konektory pevně zastrécny do zdfrek (strana 7).Zkontrolujte, zda kolíky konekotoru videovstupu nejsou ohnute nebo zatlacné downtitr.Problémy zpúsobéné počitačem nebo jiným prípojeným zařizením, ne monitoremPočitać prěšel do úsporného režimu. Zkuste stisknut libovolnou klávesu na klávesnici nebo pohnout myši.Zkontrolujte, zda je správně instalována grafická karta.Zkontrolujte, zda je počitač zapnut.Restartujte počitač.
Pokud se na obrazovce zobrázi zaprava OUT OF RANGE,	Problémy zpúsobéné počitačem nebo jiným prípojeným zařizením, ne monitoremZkontrolujte, zda je rozsah video frekvencí v rozsahu specifikovaném pro monitor.Pokud jesto tímtó monitorem nahradili starý monitor, znovu prípojté starý monitor a nestavte grafickou kartu počitaće v následujćích roszázich:Horizontal: 28-80 kHz (analogový signál RGB), 28-64 kHz (digitalní signál RGB)Vertikánlí: 48-75 Hz (analogový signál RGB), 60 Hz (digitalní signál RGB)Rozlišení: 1280 × 1024 nebo méně
Pokud používáte systém Windows a nahradili jste starý monitor tímtomonitorem,	Pokud jesto tímtó monitorem nahradili starý monitor, znovu prípojeté starý monitor a provedte následujćí kroky. V okné výberu zařazení systému Windows vyberte zeseznamu „Výrobcí“ položku „SONY“ a zeseznamu „Modely“ vyberte „SDM-HS75D“ nebo „SDM-HS95D“. Pokud se název modelu monitoru neobjevísecznamu „Modely“, vyzkoušejte položku „Plug & Play".
Používáte-li systém Macintosh,	Používáte-li adaptér pro Macintosh (nedodáný), zkontrolujte, zda jsou:tento adaptér a kabel videosignálu správně prípojeny (strana 7).
Obraz blinká, skáče, chvěje se nebo je porušený	Nastavte Rozteč a fázi (strana 12).Zkuste monitor zapojit do jiné zásuvky strídavého proudly, nejlépe v jiném okruhu.Problémy zpúsobéné počitačem nebo jiným prípojeným zařizením, ne monitoremV príručce ke grafické kartě vyhledjefte správné nastavení monitoru.Ujistěte se, ze grafický režim (VESA, Macintosh 19" Color atd.) a frekvence vystupniho signálu jsou tímtó monitorem podporovány. I v prípadě, ze frekvence je ve správně rozsahu, mohou některé grafické karty vyuzivat synchronizační pulsy, které jsou pro správnou synchronizaci monitoru prělíš užké.Nastavte hodnotu obnovováci frekvence počitaće (vertikánlí frekvence) tak, aby byl obraz conejlepsí.
Obraz je Rozmazaný · Nastavte jas a kontrast (strana 12). · Nastavte rozteč a fázi (strana 12). ■ Problemy zpúsobené počitačem nebo jiným prípojeným zařizením, ne monitorem · V počitači nastavte rozlišeni 1280 × 1024.
Obraz vykazuje efekt „duchū“	· Nepoužívejte produžovací videokabely a prepínací skříne. · Zkontrolujte, zda jsou věchny konektory pevně zasunuty do zdfěrek.
Obraz není správně vystředěn nebo nemá správné Rozměry	· Nastavte rozteč a fázi (strana 12). · Nastavte polohu obrazu (strana 13). Uvědomte si, ze pri některych videorežimech není obrazovka vyplnéna az k krajům.
Obraz je prěliš malý	■ Problemy zpúsobené počitačem nebo jiným prípojeným zařizením, ne monitorem · V počitači nastavte rozlišeni 1280 × 1024.
Obraz je tmavý	· Nastavte jas pomoci nabídky BRIGHTNESS (strana 12). · Upravte podsvícení (strana 11). · Nastavte jas pomoci tlacítka |Zarana 10). · Po zapnutí monitoru trvá několik minut, než se displej Rozjasné.
Je viditelné vlinitné nebo elipsovitý vzorek (moiré)	· Nastavte rozteč a fázi (strana 12).
Barva není stejnoměrná · Nastavte rozteč a fázi (strana 12).
Bilá barva se nezobrazuje jako bilá	· Nastavte teplotu barev (strana 13).
Tlačítka monitoru nefungují (na obrazovce se objeví Šn)	· Je-li uzaměcení nabídky nastaveno na ON, nastavte jej na OFF (strana 15).
Monitor se po chvīli vypne	■ Problemy zpúsobené počitačem nebo jiným prípojeným zařizením, ne monitorem · Nastavte USporny režim počitače na hodnotu vypnuto.
Rozlišeni zobrazené v hlavní nabídce není správné	· V závislosti na nastavení grafické karty sc némusi rozlišeni zobrazené v hlavní nabídce shodovat s rozlišením nastaveným v počitači.

CZ

Přetrvává-li jakýkoli problém, obraťte se na autorizovaného prodejce výrobku Sony a předejte mu následující informace:

Název modelu: SDM-HS75D nebo SDM-HS95D Sériové číslo - Podrobný popis problému - Datum koupě - Název a technické parametry počítače a grafické karty

Technické údaje

SDM-HS75D

LCD panel Typ panelu: a-Si TFT Active

Matrix

Velikost obrazu: 17,0 palců

Formát výstupního signálu

Provozní frekvence RGB*

Horizontální: 28-80 kHz

(analogový signál

RGB)

28-64 kHz

(digitální signál

RGB)

Vertikální: 48-75 Hz (analogové

signál RGB)

60 Hz (digitální RGB)

Rozlišení horizontální: Max. 1280 bodů

Vertikální: Max. 1024 řádků

Úrovně vstupního signálu

Analogový videosignál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ

pozitivní nebo negativní

(oddělená horizontální a vertikální)

Digitální signál RGB (DVI):

TMDS (Single link)

Napájení 100-240 V, 50-60 Hz

Max. 1,0 A

Příkon Max. 45 W

Provozní teplota 5-35 °C

Rozměry (šířka/výška/hloubka)

Displej (ve svislé poloze):

Přibližně 388 × 382,5 × 139,2 mm

(15 1/4 × 15 × 5 1/2 palců)

Hmotnost: Přibližně 5 kg (11 lb. 3/8 oz.)

Plug & Play DDC2B

Příslušenství: Viz strana 7.

SDM-HS95D

LCD panel: Typ panelu: a-Si TFT Active

Matrix

Velikost obrazu: 19,0 palců

Formát vstupního signálu

Provozní frekvence RGB*

Horizontální: 28-80 kHz

(analogový signál

RGB)

28-64 kHz

(digitální signál

RGB)

Vertikální: 48-75 Hz (analogové

signál RGB)

60 Hz (digitální RGB)

Rozlišení Horizontální: Max. 1280 bodů

Úrovně vstupního signálu

Analogový videosignál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ

pozitivní nebo negativní

(oddělená horizontální

vertikální)

Provozní teplota 5-35 °C

Rozměry (šířka/výška/hloubka)

Displej (ve svislé poloze):

Přibližně 435× 418× 146mm

(17¹ / 8 × 16¹ / 2 × 5³ / 4 palc)

Hmotnost Přibližně 6 kg (13 lb. 3

5/8 oz.)

Plug & Play DDC2B

Příslušenství Viz strana 7.

• Doporučené nastavení horizontálního a vertikálního časování
• Šířka horizontálních synchronizačních pulsů by měla být více než 4,8% celkového horizontálního intervalu nebo 0,8 μs podle toho, která hodnota je větší.
• Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 μs.
• Vertikální zatemňovací šířka by měla být více než 450 μs.

Vzhled a technické údaje se mohou měnit bez předchozího upozornění.

TFTLCDColor ComputerDisplay

Návod k použití

HU

SDM-HS75D

SDM-HS95D

Záznam vlastníka
