Tipo de produto	Monitor LCD colorido 19 polegadas
Marca	Sony
Modelo	SDM-HS95D
Tecnologia de exibição	a-Si TFT matriz ativa
Tamanho da tela (diagonal)	19 polegadas (48,3 cm)
Resolução máxima	1280 x 1024 pixels
Frequência horizontal (analógica)	28 - 80 kHz
Frequência vertical (analógica)	48 - 75 Hz
Entradas de vídeo	1x DVI-D (digital), 1x HD15 (analógico)
Consumo de energia (máx.)	50 W
Consumo em espera	1,0 W (máx.)
Alimentação	100-240 V CA, 50/60 Hz
Dimensões (L x A x P)	Aprox. 435 x 418 x 146 mm
Peso	Aprox. 6 kg
Inclinação ajustável	Sim, ângulo ajustável
Funções de tela	Ajuste de brilho, contraste, gama, temperatura de cor, nitidez, posição da imagem
Menu de exibição (OSD)	Multilíngue (português incluído)
Modo de economia de energia	VESA DPMS, DMPS
Segurança	Trava Kensington (furo de segurança)
Manutenção	Pano macio, limpador não abrasivo
Acessórios fornecidos	Cabo de alimentação, cabos de vídeo HD15 e DVI-D, presilha para cabos, CD-ROM, guia rápido

Perguntas frequentes - SDMHS95D SONY

Como instalar o monitor Sony SDM-HS95D?

Desembale o suporte, conecte o cabo de vídeo ao computador (HD15 ou DVI-D), plugue o cabo de alimentação e fixe os cabos com a presilha fornecida. Por fim, ligue o monitor e o computador.

O que fazer se a tela exibir 'SEM SINAL DE VÍDEO'?

Isso significa que nenhum sinal está sendo recebido. Verifique se o cabo de vídeo está corretamente conectado. Se o computador estiver em modo de economia de energia, pressione uma tecla do teclado ou mova o mouse.

Como limpar a tela LCD?

Desconecte o monitor. Use um pano macio e seco. Se necessário, umedeça levemente com um limpador de vidro sem solução antiestática. Nunca use abrasivos, álcool ou benzina.

Quais resoluções são suportadas?

A resolução máxima é 1280 x 1024 pixels. O monitor aceita sinais analógicos (28-80 kHz horizontal, 48-75 Hz vertical) e digitais (28-64 kHz, 60 Hz).

Como ajustar o brilho e o contraste?

Pressione a tecla de brilho na parte frontal para alternar entre os modos (ALTO, MÉDIO, BAIXO, USUÁRIO). Para ajuste preciso, use o menu OSD pressionando MENU, depois selecione RETROILUMINAÇÃO ou CONTRASTE.

O monitor pode ser fixado na parede?

Sim, mas chame um técnico qualificado. Remova a tampa traseira antes da instalação. O monitor é compatível com suporte de parede VESA (não fornecido).

O que significa a luz laranja acesa?

A luz laranja indica que o monitor está em modo de economia de energia (espera). Ela acende automaticamente quando o computador não envia sinal. Para reativar, use o computador.

Como restaurar as configurações de fábrica?

Pressione MENU, navegue até o ícone REDEFINIR, selecione OK e confirme. Todas as configurações (exceto idioma) voltarão aos valores padrão.

Posso usar o monitor com um Macintosh?

Sim. Use um adaptador Macintosh (não fornecido) se necessário. Conecte o cabo de vídeo HD15 ao adaptador e depois ao Mac. O monitor é compatível com Plug & Play.

O que fazer se a imagem tremer ou estiver embaçada?

Verifique os cabos. No menu OSD, ajuste a fase e o clock (TELA). Ajuste também a resolução do computador para 1280 x 1024. Se o problema persistir, tente outro cabo ou outra tomada.

MANUAL DE UTILIZADOR SDMHS95D SONY

2 Selecione o menu que deseja ajustar.

PC (computador pessoal)

PLUG & PLAY (conectar e usar)

RVA (volt-ampère reativo)

SXGA (Matriz de gráficos super estendida)

SYNC (Sincronização)

TFT (transistor de filme fino)

Manual de instruções

PT

SDM-HS75D

SDM-HS95D

Registro do proprietário

Identificação das peças e comandos 5

Configuração 7

Passo 1: Abra o suporte 7

Passo 2: Ligue o monitor ao computador 7

Passo 3: Ligar o cabo de alimentação. 8

Passo 4: Prenda os fios e substitua a tampa traseira 8

Passo 5: Ligue o monitor e o computador 8

Regular a inclinação 9

Regular a luminosidade pretendida 10

Navegar pelo menu 10

Regular a contraluz (BACKLIGHT). 11

Regular o contraste (CONTRAST) 12

Regular o nível de preto de uma imagem (BRIGHTNESS) 12

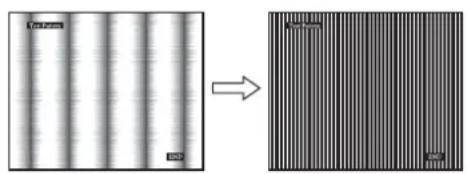

Regular a nitidez e a centragem da imagem (SCREEN) (apenas sinal RGB analógico) 12

Regular a temperatura da cor (COLOR). 13

Alterar as definições gama (GAMMA) 14

Definições adicionais 15

Características técnicas. 16

Função de economia de energia 16

Reduzir o consumo de energia (modo 16

Função de regulação automática da qualidade da imagem

(apenas sinal RGB analógico) 16

Resolução de problemas 17

Mensagens no ecrã 17

Sintomas e soluções dos problemas 18

Especificações. 20

Macintosh é uma marca comercial, cuja licença pertence à Apple Computer, Inc., registada nos EUA e em outros países.

• Windows® e MS-DOS são marcas comerciais registadas da Microsoft Corporation nos Estados Unidos e em outros países.
• IBM PC/AT e VGA são marcas comerciais registadas da IBM Corporation nos EUA.
• VESA e DDC™ são marcas comerciais da Video Electronics Standards Association.
• ENERGY STAR é uma marca registada nos Estados Unidos.
• Adobe e Acrobat são marcas comerciais da Adobe Systems Incorporated.
• Todos os outros nomes de produtos mencionados no presente documento podem ser marcas comerciais ou marcas comerciais registadas das respectivas empresas proprietárias.
• Além disso, os símbolos “TM” e “⑧” não são mencionados em nenhum caso no presente manual.

Precauções

Aviso sobre ligações elétricas

• Utilize o cabo de alimentação fornecido. Se utilizar um cabo de alimentação diferente, certifique-se de que é compatível com a sua rede elétrica local.

Para os clientes nos EUA

Se não utilizar o cabo adequado, este monitor não está em conformidade com as normas FCC.

Para os clientes no Reino Unido

Se utilizar o monitor no Reino Unido, certifique-se de que utiliza o cabo de alimentação para o Reino Unido.

Exemplo de tipos de fichas

para 100 a 120 V CA, para 200 a 240 V CA

apenas para 240 V CA

O equipamento deve ser instalado próximo de uma tomada facilmente acessível.

Instalação

Não instale ou deixe o monitor:

• Em locais sujeitos a temperaturas extremas, por exemplo próximo de um aquecedor, grelha de ventilação ou luz solar direta. Ao sujeitar o monitor a temperaturas extremas, como num automóvel estacionado à luz solar direta ou próximo de um respirador de aquecimento, pode provocar deformações na caixa ou avarias.
• Em locais sujeitos a vibrações mecânicas ou embates.
• Próximo de qualquer equipamento que gere um campo magnético forte, como um televisor ou diversos outros eletrodomésticos.
• Em locais sujeitos a níveis excessivos de pó, sujidade ou areia, por exemplo próximo de uma janela aberta ou numa saída para o exterior. Se o instalar temporariamente num ambiente externo, certifique-se de que toma as precauções adequadas contra pó e sujidade transportados pelo vento. Caso contrário, poderão ocorrer avarias irreparáveis.

Coloque o aparelho numa superfície plana. Não coloque o aparelho numa superfície irregular, tal como a extremidade de uma mesa. Se colocar o aparelho nestas condições, este pode cair e causar danos e ferimentos.

Manuseamento do ecrã LCD

• Não deixe o ecrã LCD voltado para o sol, uma vez que isso pode danificá-lo.
• Não deixe o ecrã LCD. Tenha cuidado quando colocar o monitor (próximo) de uma janela.
• Não pressione ou risque o ecrã LCD. Não coloque objectos pesados sobre o ecrã LCD. Isso pode provocar a perda de uniformidade do ecrã ou provocar avarias no painel LCD.
• Se o monitor for utilizado num local fresco, pode aparecer no ecrã uma imagem residual. Isso não é uma avaria. O ecrã regressa ao normal à medida que a temperatura vai subindo até ao nível de funcionamento normal.
• Se uma imagem parada for visualizada durante um período de tempo prolongado, pode aparecer durante algum tempo uma imagem residual. A imagem residual acabará por desaparecer.
• O painel de LCD aquece durante o funcionamento. Isso não é uma avaria.

Nota sobre o LCD (Monitor de Cristais Líquidos)

Lembre-se de que o ecrã LCD é fabricado com tecnologia de elevada precisão. No entanto, pode surgir constantemente pontos pretos ou pontos de luz brilhante (vermelhos, azuis ou verdes) no ecrã e pode surgir faixas coloridas ou brilho irregular no ecrã LCD. Isso não é uma avaria.

(Pontos eficazes: mais de 99,99%)

Manutenção

• Certifique-se de que desliga a ficha do cabo de alimentação da tomada elétrica antes de limpar o monitor.
• Limpe o ecrã LCD com um pano macio. Se utilizar um líquido de limpeza de vidros, não utilize qualquer tipo de produtos de limpeza que contenham uma solução anti-estática ou aditivo semelhante, uma vez que isso pode riscar o revestimento do ecrã LCD.
• Limpe a caixa, painel e controlos com um pano macio humedecido ligeiramente com uma solução de detergente suave. Não utilize qualquer tipo de superfície abrasiva, pó para arear ou solvente, como álcool ou benzina.
• Não raspe, toque ou bata na superfície do ecrã com itens afiados ou abrasivos como canetas esferográficas ou chaves de parafusos. Este tipo de contacto pode resultar num tubo de imagem riscado.
• De referência que pode ocorrer deterioração de material ou degradação do revestimento do ecrã LCD se o monitor for exposto a solventes voláteis, tais como insecticidas, ou se for mantido um contacto prolongado com borracha ou materiais em vinil.

Transporte

• Desligue todos os cabos do monitor e agarre-o bem com ambas as mãos quando o transportar. Se deixar cair o monitor, pode sofrer danos corporais ou danificar o monitor.
• Quando transportar este monitor para reparações ou envio, utilize a caixa de cartão e os materiais de embalagem originais.

Montagem numa parede ou braço de suporte

Se pretende instalar o monitor numa parede ou braço de suporte, certifique-se de que consulta técnicos qualificados.

De referência que a tampa traseira tem de ser retirada para este tipo de montagem.

Eliminação do monitor

• Não elimine este monitor com os resíduos domésticos gerais.
• O tubo fluorescente utilizado neste monitor contém mercúrio. A eliminação deste monitor deve ser realizada em conformidade com os regulamentos da sua autoridade de saúde pública local.

Identificação das peças e comandos

Consulte as páginas entre parênteses para obter mais informações. O interruptor (de alimentação) e os botões de controle encontram-se na parte inferior direita da frente do monitor.

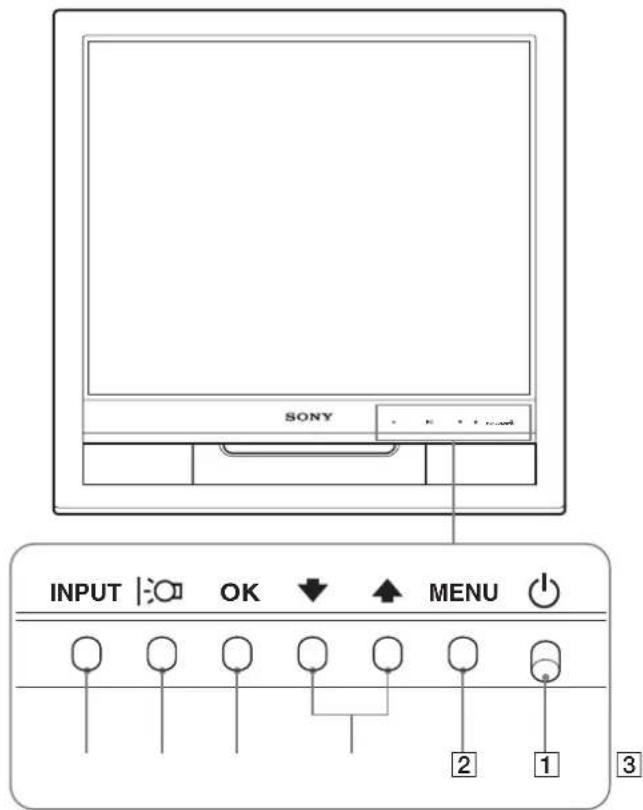

Parte frontal do monitor

Parte traseira do monitor

1 Indicador e interruptor (de alimentação) (páginas 8, 16) Para ligar e desligar o monitor, prima o interruptor (de alimentação) para cima. O indicador de alimentação fica verde quando o monitor está ligado e laranja quando o monitor está no modo de economia de energia.

Botão MENU (páginas 10, 11) Este botão abre ou fecha o menu principal. 3 Botões / (página 11) Estes botões funcionam como os / quando selecionar os itens de menu e fazer alterações. 4 Botão OK (página 11)

Este botão seleciona o item ou executa as definições no menu.

5 Botão (página 10)

Este botão é utilizado para alterar a luminosidade do ecrã.

6 Botão INPUT (página 9)

Este botão comuta o sinal de entrada de vídeo entre INPUT1 e INPUT2 quando estão ligados dois computadores ao monitor.

4 5 6

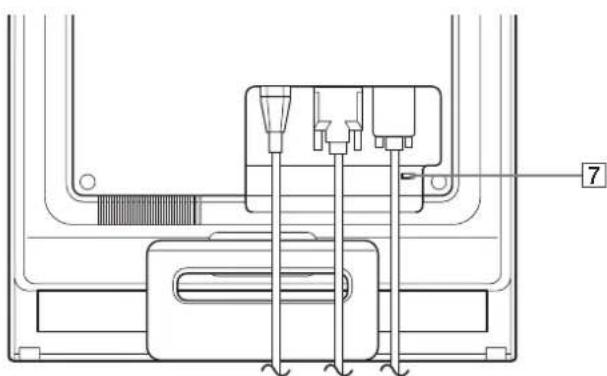

7 Orifício de bloqueio de segurança

O orifício de bloqueio de segurança deve ser aplicado com o Kensington Micro Saver Security System. O Micro Saver Security System é uma marca comercial da Kensington.

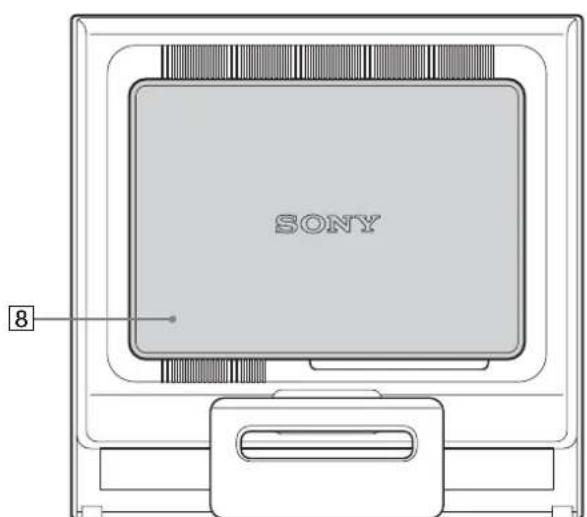

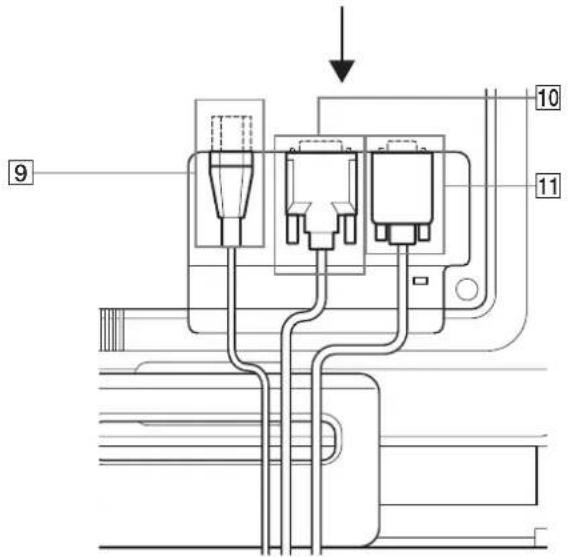

Parte traseira do monitor

Retire a tampa traseira.

8 Tampa traseira (página 8)

Monitor LCD - Cabo de alimentação - Cabo de sinal de vídeo HD15-HD15 (RGB analógico) Cabo de sinal de vídeo DVI-D (RGB digital) Correia do cabo - CD-ROM (software utilitário para Windows/Macintosh, Instruções de utilização, etc.) - Carta de garantia - Guia de configuração

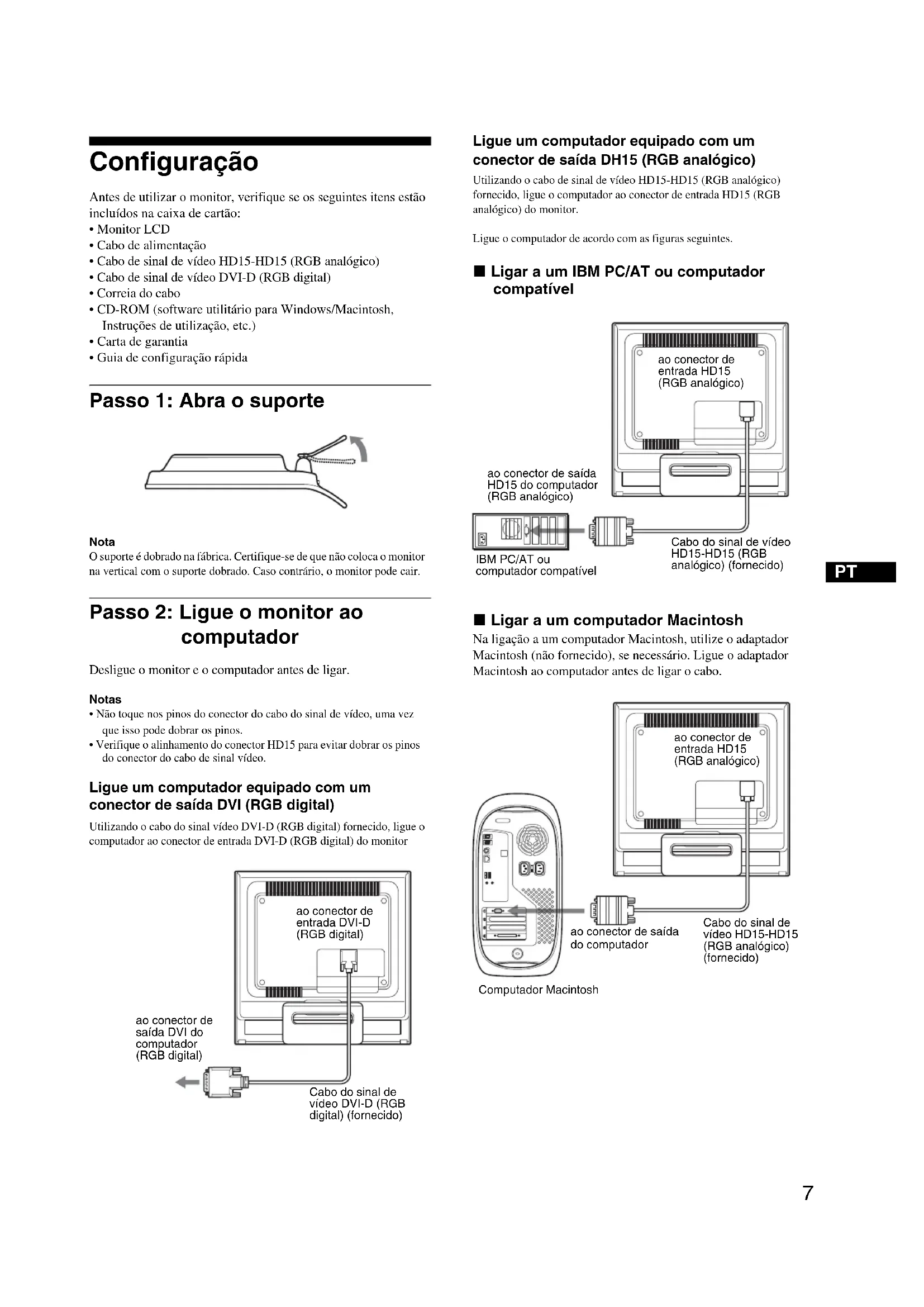

Passo 1: Abra o suporte

Nota

O suporte é dobrado na fábrica. Certifique-se de que não coloca o monitor na vertical com o suporte dobrado. Caso contrário, o monitor pode cair.

Passo 2: Ligue o monitor ao computador

Desligue o monitor e o computador antes de ligar.

Notas

• Não toque nos pinos do conector do cabo do sinal de vídeo, uma vez que isso pode danificar os pinos.
• Verifique o alinhamento do conector HD15 para evitar danificar os pinos do conector do cabo de sinal de vídeo.

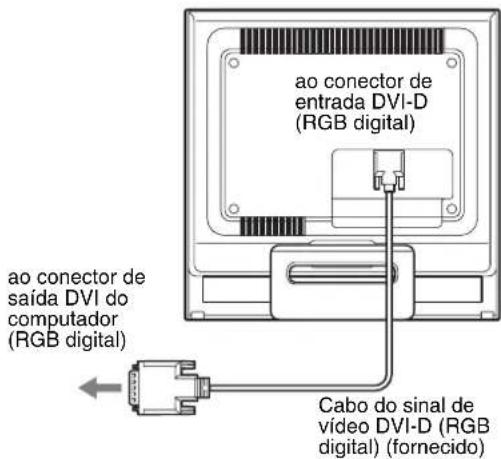

Ligue um computador equipado com um conector de saída DVI (RGB digital)

Utilizando o cabo do sinal de vídeo DVI-D (RGB digital) fornecido, ligue o computador ao conector de entrada DVI-D (RGB digital) do monitor

Ligue um computador equipado com um conector de saída HD15 (RGB analógico)

Utilizando o cabo de sinal de vídeo HD15-HD15 (RGB analógico) fornecido, ligue o computador ao conector de entrada HD15 (RGB analógico) do monitor.

Ligue o computador de acordo com as figuras seguintes.

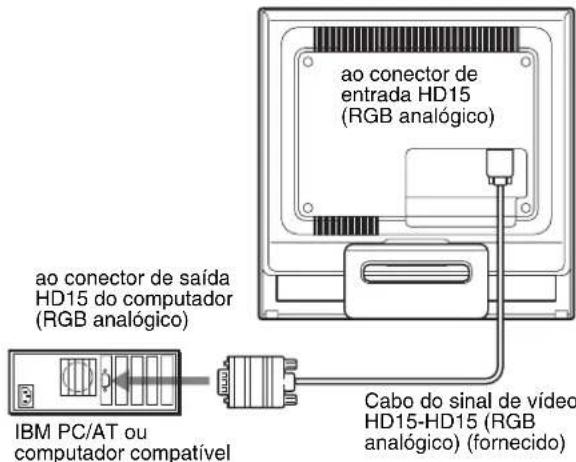

Ligar a um IBM PC/AT ou computador compatível

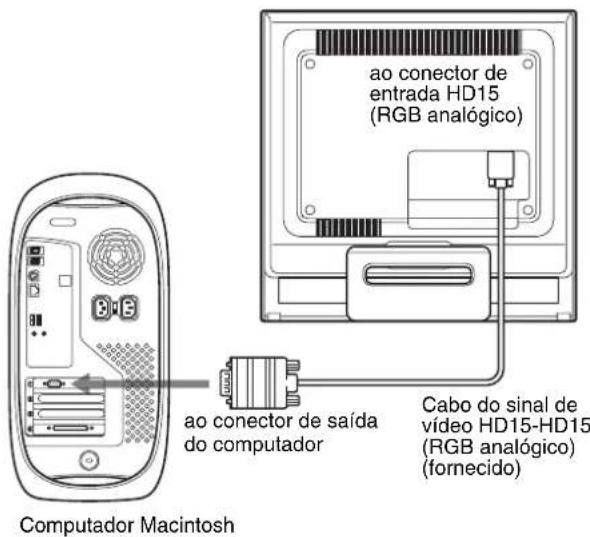

Ligar a um computador Macintosh

Na ligação a um computador Macintosh, utilize o adaptador Macintosh (não fornecido), se necessário. Ligue o adaptador Macintosh ao computador antes de ligar o cabo.

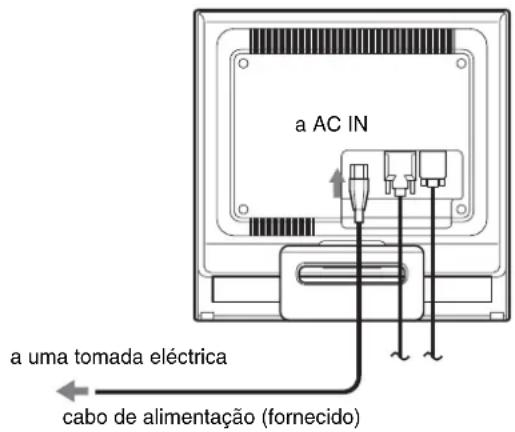

Passo 3: Ligar o cabo de alimentação

Com o monitor e o computador desligados, ligue o cabo de alimentação ao monitor e, em seguida, ligue-o a uma tomada elétrica.

Passo 4: Prenda os fios e substitua a tampa traseira

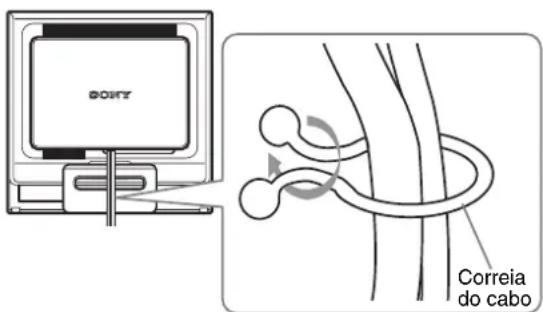

1 Juntar os cabos e os fios

Utilizando a correia do cabo fornecida, junte os cabos e os fios.

A ilustração apresentada aqui da traseira do monitor é a mesma que SDM-HS75D. Isto se aplica aos outros modelos.

2 Substitua a tampa traseira.

Passo 5: Ligue o monitor e o computador

1 Prima o interruptor (de alimentação) para cima. O indicador (de alimentação) do monitor acende a luz verde.

2 Ligue o computador.

A instalação do monitor está concluída. Se necessário, utilize os comandos do monitor para regular a imagem.

Se não surgir nenhuma imagem no ecrã

• Verifique se o cabo de alimentação e o cabo do sinal de vídeo estão corretamente ligados.

- Se NO INPUT SIGNAL surgir no ecrã:

O computador encontra-se no modo de economia de energia. Tente premir uma tecla do teclado ou movimentar o rato.

- Se CABLE DISCONNECTED surgir no ecrã:

Volte a ligar o monitor antigo. Em seguida, regule a placa gráfica do computador dentro das seguintes gamas.

RGB analógico RGB digital
Frequência horizontal	28-80 kHz 28-64 kHz
Frequência vertical	48-75 Hz 60 Hz
Resolução	1280 × 1024 ou menos	1280 × 1024 ou menos

Para mais informações sobre as mensagens no ecrã, consulte "Sintomas e soluções dos problemas" na página 18.

Não são necessários controladores específicos.

O monitor está em conformidade com a norma Plug & Play "DDC" e deteta automaticamente todas as informações do monitor. Não é necessário instalar um controlador específico no computador.

Na primeira vez que liga o seu computador (antes de ligar o monitor), pode surgir no ecrã o Assistente de configuração. Neste caso, siga as instruções no ecrã. O monitor Plug & Play é selecionado automaticamente para que possa usar este monitor.

A frequência vertical é definida para 60Hz

Uma vez que as cintilações no monitor são discretas, pode utilizá-lo tal como está. Não é necessário definir a frequência vertical para qualquer valor elevado particular.

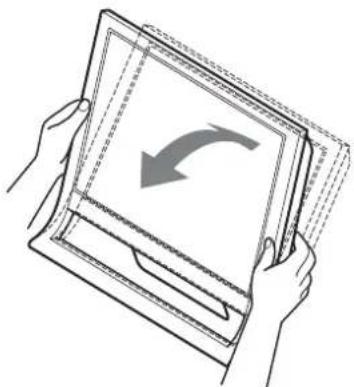

Regular a inclinação

Este monitor pode ser regulado dentro dos ângulos indicados abaixo.

Agarre as partes laterais do painel LCD e, em seguida, regule a inclinação do ecrã.

Para utilizar o monitor confortavelmente

Este monitor foi concebido para que o possa configurar para um ângulo confortável. Regule o ângulo de visualização do monitor de acordo com a secretária e a cadeira e de forma a que a luz não seja refletida pelo ecrã para os olhos.

Nota

Ao regular a inclinação do ecrã, certifique-se de que não empurra o monitor nem o deixa cair da mesa.

Prima o botão INPUT.

O sinal de entrada é alterado sempre que prime este botão.

INPUT
Mensagem no ccra (Surge duranteutersa de 5 segundos no canto superior esquerdo.)	Configuração do sinal de entrada
INPUT1: DVI-D Conector de entrada DVI-D (RGB digital) para INPUT1
INPUT2: HD15 Conceptor de entrada HD15 (RGB analógico) para INPUT2

Personalizar o monitor

Antes de efetuar regulações

Ligue os cabos e, em seguida, a alimentação do monitor e do computador.

Para obter os melhores resultados, aguarde pelo menos 30 minutos antes de efetuar regulações.

Pode efetuar diversas regulações no monitor utilizando o menu no ecrã.

Regular a luminosidade pretendida

Ao premir o botão |dade alterar a luminosidade do ecrã.

Sempre que prime o botão | moa muda da seguinte forma.

A luminosidade do ecrã vai diminuir à medida que a definição do modo |éria entre HIGH e LOW.

Se selecionar USER, pode regular o nível da contraluz premindo os botões ↓/↑, tal como quando seleciona BACKLIGHT utilizando o menu.

Apenas quando o modo é definido para USER, os itens BACKLIGHT, CONTRAST e BRIGHTNESS estão disponíveis no menu (página 11).

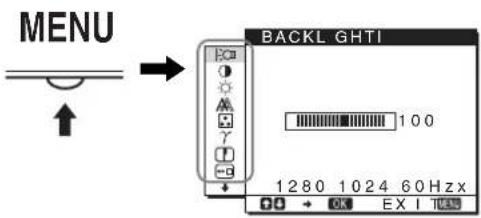

Prima o botão MENU para visualizar o menu principal no seu ecrã. Consulte a página 11 para mais informações sobre a utilização do botão MENU.

Utilize os botões ↓/↑ e OK para selecionar os ícones da ilustração do menu principal apresentada acima. Surge o seguinte menu 1 a 10. Continue a pressionar ↓ para deslizar até os ícones no menu 9 e 10 aparecerem. Consulte a página 11 para mais informações sobre a utilização dos botões ↓/↑ e OK.

1 BACKLIGHT (página 11)

Selecione o menu BACKLIGHT para regular a luminosidade do ecrã.

2 CONTRAST

(página 12)

Selecione o menu CONTRAST para regular o contraste da imagem.

3 BRIGHTNESS (página 12)

Selecione o menu BRIGHTNESS para regular a luminosidade da imagem (nível de preto).

4 SCREEN

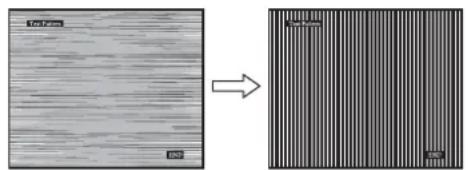

Selecione o menu SCREEN para regular a nitidez da imagem (fase/intensidade) ou a centragem (posição horizontal/vertical).

5 COLOR

Selecione o menu COLOR para regular a temperatura de cor da imagem. Isto regula o tom do ecrã. Enquanto COLOR estiver definido para sRGB, não pode regular CONTRAST, BRIGHTNESS ou GAMMA.

6 GAMMA

Selecione o menu GAMMA para alterar a definição da tonalidade de cor da imagem.

14)

7 SHARPNESS (página 14)

Selecione o menu SHARPNESS para aumentar a nitidez das imagens.

8 MENU POSITION (página 14)

Selecione MENU POSITION para alterar a posição do menu no ecrã.

9 INPUT SENSING (página 14)

O monitor deteta um sinal de entrada para um terminal de entrada e muda automaticamente a entrada antes de o monitor entrar no modo de economia de energia.

10 LANGUAGE (página 15)

Selecione LANGUAGE para alterar o idioma utilizado nos menus ou mensagens.

11 Outros menus (página 15)

Verifique os seguintes itens.

• RESET

-MENU LOCK

Utilizando os botões MENU, ↓/↑ e OK

1 Visualize o menu principal.

Prima o botão MENU para visualizar o menu principal no seu ecrã.

2 Selecione o menu que pretende regular.

Prima os botões ↓/↑ para visualizar o menu desejado. Prima o botão OK para selecionar o item de menu.

3 Regule o menu.

Prima os botões ↓/↑ para fazer as regulações e, em seguida, prima o botão OK. Quando prime o botão OK, a definição é memorizada, antes de o monitor regressar ao menu anterior.

4 Feche o menu.

Prima o botão MENU uma vez para regressar à visualização normal. Se não forem premidos outros botões, o menu fecha automaticamente após 45 segundos.

■ Repor as regulações

É possível repor as regulações utilizando o menu RESET (REPOSIÇÃO). Consulte a página 15 para mais informações sobre repor as regulações.

Regular a contraluz (BACKLIGHT)

Se o ecrã estiver muito claro, regule a contraluz e facilite a visão do ecrã.

Nota

A contraluz não pode ser regulada quando o modo está definido para HIGH, MIDDLE ou LOW (página 10).

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para selecionar |CQ (BACKLIGHT) e prima o botão OK.

Surge no ecrã o menu BACKLIGHT.

3 Prima os botões ↓/↑ para regular o nível de luz e prima o botão OK.

Regular o contraste (CONTRAST)

Regular o contraste da imagem.

Nota

O contraste não pode ser regulado quando o modo é definido para HIGH, MIDDLE ou LOW (página 10).

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para selecionar ①

3 Prima os botões ↓/↑ para regular o contraste e prima o botão OK.

Regular o nível de preto de uma imagem (BRIGHTNESS)

Regular o brilho da imagem (nível de preto).

Nota

A luminosidade não pode ser regulada quando o modo definido para HIGH, MIDDLE ou LOW (página 10).

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para selecionar

(BRIGHTNESS) e prima o botão OK.

Surge no ecrã o menu BRIGHTNESS.

3 Prima os botões ↓/↑ para regular a luminosidade e prima o botão OK.

Regular a nitidez e a centragem da imagem (SCREEN) (apenas sinal RGB analógico)

■ Função de regulação automática da qualidade da imagem

Quando o monitor recebe um sinal de entrada, este regula automaticamente a posição e a nitidez da imagem (fase/intensidade), garantindo que surge uma imagem nítida no ecrã (página 16).

Nota

Enquanto a função de regulação automática da qualidade da imagem está ativada, apenas o interruptor (de alimentação) referencia.

Se a função de regulação automática da qualidade da imagem este monitor parecer não regular totalmente a imagem

O utilizador pode continuar a regular automaticamente a qualidade da imagem para o sinal de entrada atual. Consulte AUTO abaixo.)

Se ainda necessitar de efetuar regulações na qualidade de imagem

O utilizador pode regular manualmente a nitidez (fase/intensidade) e posição (posição horizontal/vertical) da imagem.

Estas regulações são guardadas na memória e recuperadas automaticamente quando o monitor recebe o mesmo sinal de entrada.

Estas definições podem ter de ser repetidas se alterar o sinal de entrada, depois de ligar novamente o seu computador.

■ Efetuar outras regulações automáticas na qualidade da imagem para o sinal de entrada atual (AUTO)

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para selecionar A (SCREEN) e prima o botão OK.

Surge no ecrã o menu SCREEN.

3 Prima os botões ↓/↑ para selecionar AUTO e prima o botão OK.

Efetue as regulações apropriadas relativas à fase, intensidade e posição horizontal/vertical da imagem para o sinal de entrada atual, e memorize-as.

4 Prima os botões ↓/↑ para selecionar e prima o botão OK.

Regressar ao ecrã do menu.

Regule manualmente a nitidez da imagem (PHASE/PITCH)

O utilizador pode regular a nitidez da imagem da seguinte forma.

1 Defina a resolução para 1280× 1024 no seu computador.

2 Coloque o CD-ROM.

3 Efetue a leitura do CD-ROM, selecione a região e o modelo e visualize o padrão de teste.

Para Windows

Clique em [Utility] → [Windows]/[Win Utility.exe].

Para Macintosh

Clique em [Utility] [Mac]/[Mac Utility].

4 Prima o botão MENU.

Surge no ecrã o menu principal.

5 Prima os botões ↓/↑ para selecionar (SCREEN) e prima o botão OK.

Surge no ecrã o menu SCREEN.

6 Prima os botões ↓/↑ para selecionar PHASE e prima o botão OK.

Surge no ecrã o menu PHASE.

7 Prima os botões ↓/↑ até que as faixas horizontais fiquem reduzidas ao mínimo.

Regule até que as faixas horizontais fiquem reduzidas ao mínimo.

8 Prima o botão OK.

Regressar ao menu SCREEN.

Se forem detectadas faixas verticais sobre a totalidade do ecrã, regule a intensidade através dos seguintes passos.

9 Prima os botões ↓/↑ para selecionar PITCH e prima o botão OK.

Surge no ecrã o menu PITCH.

10 Prima os botões ↓/↑ até que as faixas verticais desapareçam.

Regule até que as faixas verticais desapareçam.

11 Clique em [END] no ecrã para desligar o padrão de teste.

12 Prima o botão OK.

Regressar ao menu SCREEN.

13 Prima os botões ↓/↑ para selecionar e prima o botão OK.

Regressar ao ecrã do menu.

Regule manualmente a posição da imagem (HCENTER/VCENTER)

Se a imagem não estiver no centro do ecrã, regule a centragem da imagem da seguinte forma.

1 Defina a resolução para 1280× 1024 no seu computador.

2 Coloque o CD-ROM.

3 Efectue a leitura do CD-ROM, selecione a região e o modelo e visualize o padrão de teste.

Para Windows

Clique em [Utility] → [Windows]/[Win Utility.exe].

Para Macintosh

Clique em [Utility] → [Mac]/[Mac Utility].

4 Prima o botão MENU.

Surge no ecrã o menu principal.

5 Prima os botões ↓/↑ para selecionar (SCREEN) e prima o botão OK.

Surge no ecrã o menu SCREEN.

6 Prima os botões ↓/↑ para selecionar H CENTER ou V CENTER e prima o botão OK.

O menu H CENTER ou V CENTER surge no ecrã.

7 Prima os botões ↓/↑ para encontrar o padrão de teste no ECB.

8 Clique em [END] no ecrã para desligar o padrão de teste.

9 Prima o botão OK.

Regressar ao menu SCREEN.

10 Prima os botões ↓/↑ para selecionar e prima o botão OK.

Regressar ao ecrã do menu.

Regular a temperatura da cor (COLOR)

É possível selecionar o nível de cor da imagem para o campo de cor branca a partir das predefinições de temperatura de cor.

2 Prima os botões ↓/↑ para selecionar (COLOR) e prima o botão OK.

Surge no ecrã o menu COLOR.

3 Prima os botões ↓/↑ para selecionar a temperatura de cor pretendida e prima o botão OK.

O equilíbrio de brancos muda de azulado para avermelhado à medida que a temperatura de cor é regulada de 9300K (predefinição) para 6500K.

Enquanto "USER" estiver selecionado para a luminosidade do ecrã, pode definir a cor de temperatura para "sRGB".

Quando seleciona "sRGB" as cores ajustam-se para o perfil RGB. (A definição de cor sRGB é um protocolo de espaço de cor padrão da indústria adotado para produtos de informática.) Se selecionar "sRGB", as definições de cor do seu computador têm de estar definidas para o perfil sRGB.

Notas

• Se um computador ligado ou outro equipamento não estiver em conformidade com sRGB, a cor não pode ser ajustada para o perfil sRGB.
• Enquanto COLOR estiver definido para sRGB, não pode regular CONTRAST, BRIGHTNESS ou GAMMA.

Aperfeiçoar a temperatura de cor (USER ADJUSTMENT)

1 Prima os botões ↓/↑ para selecionar ADJUST e prima o botão OK.

Surge no ecrã o menu USER ADJUSTMENT.

2 Prima os botões ↓/↑ para selecionar R (Vermelho) ou B (Azul) e prima o botão OK. Em seguida, prima os botões ↓/↑ para regular a temperatura de cor e prima o botão OK.

Uma vez que esta regulação altera a temperatura de cor aumentando ou diminuindo os componentes R e B relativamente a G (verde), o componente G é fixo.

3 Prima os botões ↓/↑ para selecionar e, em seguida, prima o botão OK.

A nova definição de cor fica armazenada na memória e é acedida automaticamente sempre que USER for selecionado.

Surge no ecrã o menu principal.

Alterar as definições gama (GAMMA)

É possível associar a tonalidade de cor da imagem no ecrã à tonalidade de cor original da imagem.

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para selecionar γ (GAMMA) e prima o botão OK.

Surge no ecrã o menu GAMMA.

3 Prima os botões ↓/↑ para selecionar o modo pretendido e prima o botão OK.

2 Prima os botões ↓/↑ para selecionar (SHARPNESS) e prima o botão OK.

Surge no ecrã o menu SHARPNESS.

3 Prima os botões ↓/↑ para regular o contraste e prima o botão OK.

Alterar a posição do menu (MENU POSITION)

O utilizador pode alterar a posição do menu caso este esteja a bloquear uma imagem no ecrã.

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para selecionar (MENU POSITION) e prima o botão OK.

Surge no ecrã o menu MENU POSITION.

3 Prima os botões ↓/↑ para selecionar a posição pretendida e prima o botão OK.

Há três posições, respetivamente para a parte superior, central e inferior do ecrã.

Alterar automaticamente a entrada (INPUT SENSING)

Quando o utilizador seleciona AUTO ON no menu INPUT SENSING, o monitor deteta um sinal de entrada para um terminal de entrada e muda automaticamente a entrada antes de o monitor entrar no modo de economia de energia.

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para selecionar (INPUT SENSING) e prima o botão OK.

Surge no ecrã o menu INPUT SENSING.

3 Prima os botões ↓↑ para selecionar o modo pretendido e prima o botão OK.

• AUTO ON: quando o terminal de entrada selecionado não possui sinal de entrada ou quando o utilizador seleciona um terminal de entrada através do botão INPUT no monitor e o terminal não possui sinal de entrada, surge a mensagem no ecrã (página 17) e o monitor verifica automaticamente o sinal de entrada para excluir outro terminal de entrada para alterar a entrada. Quando a entrada é alterada, o terminal de entrada selecionado é visualizado no canto superior esquerdo do ecrã. Quando não existe sinal de entrada, o monitor entra automaticamente no modo de economia de energia.
• AUTO OFF: A entrada não é alterada automaticamente. Prima o botão INPUT para mudar a entrada.

1 Prima o botão MENU. Surge no ecrã o menu principal. 2 Continue a carregar no botão ↓ até o ícone do item da opção desejada surgir. 3 Prima os botões ↓/↑ para selecionar (LANGUAGE) e prima o botão OK. Surge no ecrã o menu LANGUAGE. 4 Prima os botões ↓/↑ para selecionar um idioma e prima o botão OK.

• ENGLISH: Inglês FRANÇAIS: Francês
• DEUTSCH: Alemão
• ESPANOL: Espanhol ITALIANO: Italiano
• NEDERLANDS: Holandês
• SVENSKA: Sueco ·РУССКИЙ: Russo

·中文: Chinês

Definições adicionais

Pode modificar as seguintes definições:

• RESET → -MENU LOCK

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Continue a carregar no botão ↓ até o ícone do item da opção desejada surgir. 3 Prima os botões ↓/↑ para selecionar o item de opção pretendido e prima o botão OK.

Regule o item de opção selecionado de acordo com as seguintes instruções.

■ Repor as regulações para as predefinições

É possível repor as regulações para as predefinições.

1 Prima os botões ↓/↑ para selecionar →← (RESET) e prima o botão OK.

2 Prima os botões ↓/↑ para selecionar o modo pretendido e prima o botão OK.

• OK: Para repor todos os dados de regulação para as predefinições. De referir que a definição (LANGUAGE) não é reposta através deste procedimento.
• CANCEL: Para cancelar a reposição e regressar ao ecrã do menu.

■ Bloquear os menus e os controlos

Pode bloquear o controlo dos botões para impedir regulações acidentais ou reposição.

1 Prima os botões ↓/↑ para selecionar ON (MENU LOCK) e prima o botão OK.

Surge no ecrã o menu MENU LOCK.

2 Prima os botões ↓/↑ para selecionar ON ou OFF e prima o botão OK.

• ON: Apenas o interruptor (de alimentação) referencia. Se tentar qualquer outra operação, surge no ecrã o ícone (MENU LOCK).
• OFF: Definir (MENU LOCK) para OFF. Se definir o item (MENU LOCK) para ON, apenas pode ser seleccionado este item de menu.

Características avançadas

Função de economia de energia

Este monitor cumpre as directrizes de economia de energia definidas por VESA, ENERGY STAR, e NUTEK. Se o monitor estiver ligado a um computador ou placa gráfica de vídeo que suporte DPMS (Norma de Gestão de Energia de Ecrã) para entrada Analógica /DMPM (Gestão de Energia de Monitores Digitais DVI) para entrada Digital, o monitor reduzirá automaticamente o consumo de energia conforme mostrado abaixo.

SDM-HS75D

Modo de energia	Consumo de energia Indicador (de alimentação)
funçãoamento normal	45 W (máx.) verde
não活动现场*	1,0 W (máx.) laranja
(em espera)**
desligado 1,0 W (máx.) desligado

SDM-HS95D

Modo de energia	Consumo de energia Indicador (de alimentação)
funçãoamento normal	50 W (máx.) verde
nãoovy* (em espera)**	1,0 W (máx.) laranja
desligado 1.0 W (máx.) desligado

• Quando o computador entra no modo "não ACTIVE", o sinal de entrada é cortado e surge no ecrã NO INPUT SIGNAL. Após 5 segundos, o monitor entra no modo de economia de energia. **"em espera" é o modo de economia de energia definido pela Environmental Protection Agency.

Reduzir o consumo de energia (modo |:o)

Se definir o modo |fara LOW premindo o botão na |frente do monitor, o nível de contraluz é diminuído e o consumo de energia também é reduzido.

Prima o botão | Vidas vezes até LOW surgir.

LOW surge no ecrã e o nível de contraluz é reduzido. LOW desaparece automaticamente antes de cerca de 5 segundos.

Função de regulação automática da qualidade da imagem (apenas sinal RGB analógico)

Quando o monitor recebe um sinal de entrada, este regula automaticamente a posição e a nitidez da imagem (fase/intensidade), garantindo que surge uma imagem nítida no ecrã.

O modo de predefinição de fábrica

Quando o monitor recebe um sinal de entrada, estabelece automaticamente a correspondência entre o sinal e um dos muitos modos predefinidos de fábrica na memória do monitor para proporcionar uma imagem de alta qualidade no centro do ecrã. Se o sinal de entrada corresponder ao modo predefinido de fábrica, a imagem aparece automaticamente no ecrã com as regulações predefinidas adequadas.

Se os sinais de entrada não correspondem a um dos modos predefinidos de fábrica

Quando o monitor recebe um sinal de entrada que não corresponde a um dos modos predefinidos de fábrica, a função de regulação automática da qualidade da imagem deste monitor é ativada para garantir que surge sempre no ecrã uma imagem nítida (dentro das gamas de frequência do monitor): Frequência horizontal: 28-80 kHz

Frequência vertical: 48 - 75 Hz

Consequentemente, na primeira vez que o monitor recebe sinais de entrada que não correspondem a um dos modos predefinidos de fábrica, o monitor pode demorar mais tempo do que o normal a visualizar a imagem no ecrã. Estes dados de regulação são armazenados automaticamente na memória para que, da próxima vez, o monitor funcione da mesma forma que quando o monitor recebe os sinais que correspondem a um dos modos predefinidos de fábrica.

Nota

Não há necessidade de regular os sinais digitais RGB do conector de entrada DVI-D para INPUT1.

Se o utilizador regular manualmente a fase, intensidade e posição da imagem

Para alguns sinais de entrada, a função de regulação automática da qualidade da imagem deste monitor pode não regular totalmente a posição da imagem, a fase e a intensidade. Neste caso, o utilizador pode definir estas regulações manualmente (página 12). Se definir estas regulações manualmente, estas ficam armazenadas na memória como modos de utilizador e são acedidas automaticamente sempre que o monitor recebe os mesmos sinais de entrada.

Nota

Enquanto a função de regulação automática da qualidade da imagem está ativada, apenas o interruptor (de alimentação) funciona.

Resolução de problemas

Antes de contactar a assistência técnica, consulte esta secção.

Mensagens no ecrã

Se existir algum problema com o sinal de entrada, surge no ecrã uma das seguintes mensagens. Para resolver o problema, consulte "Sintomas e soluções dos problemas" na página 18.

Se OUT OF RANGE surgir no ecrã

Isso indica que o sinal de entrada não é suportado pelas especificações do monitor. Verifique os seguintes itens.

Isso indica que a frequência horizontal ou vertical não é suportada pelas especificações do monitor. Os valores indicam as frequências horizontais e verticais do sinal de entrada atual.

Isso indica que a resolução não é suportada pelas especificações do monitor (1280 × 1024 ou inferior).

Se NO INPUT SIGNAL surgir no ecrã

Isso indica que não é recebido qualquer sinal.

IR PARA ECONOMIA DE ENERGIA

O monitor entrará no modo de economia de energia após 5 segundos depois da mensagem ser exibida.

Se CABLE DISCONNECTED surgir no ecrã

Isso indica que o cabo do sinal de vídeo foi desligado do conector selecionado atualmente.

Sintomas e soluções dos problemas

Se ocorrer um problema como resultado de um computador ou outro equipamento ligado, consulte o manual de instruções do computador/equipamento ligado.

Sintoma Verifique把这些 itens
Sem imagem
Se o indicator ↓ (de alimentação) não estiverAceço, ou se o indicator ↓ (de alimentação) não se acender quando o interruptor ↓ (de alimentação) for premido,	Verifique se o cabo de alimentação está ligado correctamente.
Se CABLE DISCONNECTED surgir no érá,	Verifique se o cabo do sinal de video está ligado correctamente e se todas as fichas está bem encaixadas nas respectivas tomadas (págin7).Verifique se os pinos do conector de entrada de video não está做不到ou afundados. Este ligado um cabo do sinal de video não fazerce. Se ligar um cabo do sinal de video não fazerce, CABLE DISCONNECTED pode surgir no érá antes de entraiono modo de economia de energia. Isso não é uma avaria.
Se NO INPUT SIGNAL surgir no érá ou o indicator ↓ (de alimentação) estiver laranja,	Verifique se o cabo do sinal de video está ligado correctamente e se todas as fichas está bem encaixadas nas respectivas tomadas (págin7).Verifique se os pinos do conector de entrada de video não está做不到ou afundados.Problemas causados por um computador ou other equipamento ligado e não fazerce o computador encontrar-se no modo de energia. Tente premir uma tecla do tclado ou movimentar o rato.Verifique se a placáGRAMA está instalada correctamente.Verifique se a alimentação do computador está ligada.Reinicie o computador.
Se OUT OF RANGE surgir no érá,	Problemas causados por um computador ou other equipamento ligado e não fazerce o monitorVerifique se a gama de frequências de video está dentro da que está especificada para o monitor. Se substituiu um monitor antigo por este monitor, volte a ligar o monitor antege reule a placáGRAMA do computador Dentro das segunte gamas:Horizontal: 28 - 80 kHz (RGB analógico), 28 - 64 kHz (RGB digital)Vertical: 48 - 75 Hz (RGB analógico), 60 Hz (RGB digital)Resolução: 1280 x 1024 ou inferior
Se estiver a utiliser o Windows e tiver substituído um monitor anteog por este monitor,	Se substituíu um monitor antigo por este monitor, volta a ligar o monitor antego eça o segunte. Selecionce "SONY" da lista de "Fabricantes" e selecionce "SDM-HS75D" ou "SDM-HS95D" da lista de "Modelos" no érá de seleção de dispositivos no Windows. Se o nome de)."Modelos", tente "Plug & Play".
Se estiver a utilizes umsystema Macintosh,	Se utilizes o adaptor Macintosh (não fazerce), verifique se o adaptor Macintosh e o cabo de sinal de video está correctamente ligados (págin7).
A imagem cintila, dessalta, oscila ou está desordenada	Regule a intensidade e a fase (págin12).Tente ligar o monitor a uma tomada de CA differente, de preferência num circuitodiferente.Problemas causados por um computador ou other equipamento ligado e não fazerce o monitorVerifique o manual da placáGRAMA para obter a definiçao correcta do monitor.Confirme se o modoGRAMO (VESA, Macintosh 19" Color, etc.) e a frequência do sinal de entrada são suportados por este monitor. Como que a frequência estájaarethandro da gama adequada, algumas placas gramicas podem ter um impulso de sincronia que édemasiadoestroito para que o monitor efetueuma sincronia correcta.Regule a taxa deactualização do computador (vertical frequency) para obter a melhorimagem possível.
A imagem está indistinta	• Regule a luminosidade e o contraste (pagina 12). • Regule a intensidade e a fase (pagina 12). ■ Problemas causados por um computador ou及其他 equipamento ligado e não Causedo algo monitor • Defina a resolution para 1280 x 1024 no seu computador.
A imagem aparece sombras	• Elimine a utilização de extensões de cabo de video e/ou caixas de comatação de video. • Verifique se todas as fichas está bem encaixadas nas respectivas tomadas.
A imagem não está centrada ou dimensionalade de forma correcta	• Regule a intensidade e a fase (pagina 12). • Regule a posicao da imagem (pagina 13). De referir queagemsmos do video não enchem o crra até às margens.
A imagem está demasiado muito pouco	■ Problemas causados por um computador ou及其他 equipamento ligado e não Causedo algo monitor • Defina a resolution para 1280 x 1024 no seu computador.
A imagem está escura	• Regule a luminosidade'utilizando o menu BRIGHTNESS (pagina 12). • Regule a contraluz (pagina 11). • Regule a luminosidade'utilizing o botão (pagina 10). • Demoraagemsminutos até que o crra fique claro antes de ligar o monitor.
É visível um padrão ondulado ou elíptico (moiré)	• Regule a intensidade e a fase (pagina 12).
A cor não é uniforme	• Regule a intensidade e a fase (pagina 12).
O branco não parece branco	• Regule a temperatura da cor (pagina 13).
Os botões do monitor não funciona amigo (owge no crra)	• Se o Bloqueio do menu estiver definido para ON, defina-o para OFF (pagina 15).
O monitor des Liga-se passado algo tempo	■ Problemas causados por um computador ou及其他 equipamento ligado e não Causedo algo monitor • Defina a definição de economia de energia do computador para desligado.
A resolution visualizada no crra do menu está Incorrecta	• Consoante a definição dapla grafica, a resolution visualizada no crra do menu pode não coincir com a que está definida no computador.

Se algum problema persistir, contacte o revendedor autorizado.

Sony, mas proxies indica as seguintes informações:

• Nome do Modelo: SDM-HS75D ou SDM-HS95D
• Número de série
• Descrição detalhada do problema
• Data de aquisição
• Nome e especificações do seu computador e placa gráfica.

Especificações

SDM-HS75D

Painel LCD Tipo de painel: a-Si TFT, de matriz ativa

Tamanho de imagem: 17 polegadas

Formato do sinal de entrada

Frequência de estrucolvimento de RGB*

Horizontal: 28 - 80 kHz (RGB analógico)

28-64 kHz (RGB digital)

Vertical: 48 - 75 Hz (RGB analógico)

60Hz (RGB digital)

Resolução horizontal: máx. 1280 pontos

Vertical: máx. 1024 linhas

Níveis de sinal de entrada: sinal de vídeo RGB analógico 0,7 Vp-p, 75Ω, positivo

Sinal SYNC

Nível TTL, 2,2 kΩ,

Dimensões (largura/altura/profundidade)

Ecrã (lev antioxidant):

Aprox. 388× 382,5× 139,2mm

Peso: aprox. 5kg

Plug & Play DDC2B

Acessórios: consulte a página 7.

SDM-HS95D

Painel LCD: tipo de painel: a-Si TFT, de matriz ativa

Tamanho de imagem: 19 polegadas

Formato do sinal de entrada

Vertical: Máx. 1024 linhas

Níveis de sinal de entrada: Sinal de vídeo RGB analógico 0,7 Vp-p, 75 Ω, positivo

Sinal SYNC

Nível TTL, 2,2 kΩ

Dimensões (largura/altura/profundidade)

Ecrã (lev antioxidant):

Aprox. 435 × 418 × 146 mm

Peso: Aprox. 6 kg

Plug & Play DDC2B

Acessórios: Consulte a página 7.

• Estado recomendado de sincronização horizontal e vertical
• A capacidade de largura de sincronia horizontal deve ser superior a 4,8% da sincronia horizontal total ou 0,8 μs, o que for maior.
• A largura de varrimento horizontal deve ser superior a 2,5 μseg.
• A largura de varrimento vertical deve ser superior a 450 μseg.

A conceção e as especificações estão sujeitas a alterações sem aviso prévio.

TFTLCDColor ComputerDisplay

SDM-HS75D

SDM-HS95D

Owner's Record
