• Vertikal släcksignalpulsbredd bör överstiga 450 µsek. Utförande och specifikationer kan ändras utan föregående meddelande.2-651-717-12(1) © 2005 Sony Corporation TFT LCD Color Computer Display SDM-HS75D SDM-HS95D Gebruiksaanwijzing NL2 Owner’s Record The model and serial numbers are located at the rear of the unit. Record these numbers in the spaces provided below. Refer to them whenever you call upon your dealer regarding this product. Model No. Serial No. To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. Dangerously high voltages are present inside the unit. Do not open the cabinet. Refer servicing to qualified personnel only. FCC Notice This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. – Consult the dealer or an experienced radio/TV technician for help. You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment. WARNING IMPORTANTE Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo. If you have any questions about this product, you may call; Sony Customer Information Services Center 1-800-222-7669 or http://www.sony.com/ Declaration of Conformity Trade Name: SONY Model: SDM-HS75D SDM-HS95D Responsible Party: Sony Electronics Inc. Address: 16530 Via Esprillo, San Diego, CA 92127 U.S.A. Telephone Number: 858-942-2230 This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. NOTICE This notice is applicable for USA/Canada only. If shipped to USA/Canada, install only a UL LISTED/CSA LABELLED power supply cord meeting the following specifications: SPECIFICATIONS Plug Type Nema-Plug 5-15p Cord Type SVT or SJT, minimum 3 × 18 AWG Length Maximum 15 feet Rating Minimum 7 A, 125 V NOTICE Cette notice s’applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d’alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS Type de fiche Fiche Nema 5-15 broches Cordon Type SVT ou SJT, minimum 3 × 18 AWG Longueur Maximum 15 pieds Tension Minimum 7 A, 125 V As an ENERGY STAR Partner, Sony Corporation has determined that this product meets the ENERGY STAR guidelines for energy efficiency.Inhoudsopgave
• Macintosh is een gedeponeerd handelsmerk van Apple Computer, Inc. in de Verenigde Staten en andere landen.• Windows en MS-DOS zijn gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en andere landen.• IBM PC/AT en VGA zijn gedeponeerde handelsmerken van IBM Corporation in de Verenigde Staten.•VESA en DDC zijn handelsmerken van de Video Electronics Standards Association. ENERGY STAR is een geregistreerd beeldmerk in de Verenigde Staten.• Adobe en Acrobat zijn handelsmerken van Adobe Systems Incorporated.• Alle andere productnamen die hierin worden vermeld, kunnen de handelsmerken of gedeponeerde handelsmerken zijn van hun respectieve bedrijven.
• Bovendien worden "™" en "®" niet elke keer vermeld in deze gebruiksaanwijzing.

• Gebruik het bijgeleverde netsnoer. Als u een ander netsnoer gebruikt, moet u controleren of dit compatibel is met de lokale stroomvoorziening. Voor klanten in de Verenigde Staten Als u niet het juiste snoer gebruikt, voldoet de monitor niet aan de voorgeschreven FCC-normen. Voor klanten in het Verenigd Koninkrijk Als u de monitor gebruikt in het Verenigd Koninkrijk, moet u het juiste netsnoer voor het Verenigd Koninkrijk gebruiken. Installatie Installeer of plaats de monitor niet:

• op plaatsen waar deze wordt blootgesteld aan hoge temperaturen, bijvoorbeeld in de buurt van een verwarming, een heteluchtblazer of in direct zonlicht. Als de monitor aan extreem hoge temperaturen wordt blootgesteld, zoals in een auto die in direct zonlicht staat geparkeerd of in de buurt van een heteluchtblazer, kan de behuizing vervormen en de werking verstoren;

• op plaatsen waar deze wordt blootgesteld aan mechanische trillingen of schokken;

• in de buurt van apparatuur die een sterk magnetisch veld produceert, zoals een televisie of verscheidene andere huishoudelijke apparaten;

• op plaatsen waar deze wordt blootgesteld aan veel stof, vuil of zand, bijvoorbeeld in de buurt van een open raam of een buitendeur. Als u de monitor tijdelijk buiten plaatst, moet u de juiste voorzorgsmaatregelen treffen ter bescherming tegen stof en vuil in de lucht. Als u dit niet doet, kan het toestel onherstelbaar worden beschadigd. Plaats dit toestel op een vlakke ondergrond. Plaats het niet op een oneffen ondergrond zoals bijvoorbeeld de rand van een bureau. Indien dit toestel gedeeltelijk uitsteekt, kan het vallen met mogelijk schade of letsels tot gevolg. Behandeling van het LCD-scherm

• Laat het LCD-scherm niet in de zon staan om beschadiging te voorkomen. Wees voorzichtig als u de monitor in de buurt van een raam plaatst.

• Druk en kras niet op het LCD-scherm. Plaats geen zware voorwerpen op het LCD-scherm. Hierdoor kan de uniformiteit van het scherm afnemen of kan het LCD-scherm defect raken.

• Als u de monitor gebruikt in een koude omgeving, kunnen er nabeelden op het scherm verschijnen. Dit duidt niet op een storing. Het scherm wordt weer normaal als de temperatuur een normaal werkingsniveau bereikt.

• Als een stilstaand beeld lange tijd wordt weergegeven, kan er enige tijd een nabeeld zichtbaar zijn. Dit nabeeld verdwijnt na verloop van tijd.

• Het LCD-scherm wordt warm tijdens gebruik. Dit duidt niet op een storing. Opmerking over het LCD-scherm (Liquid Crystal Display) Het LCD-scherm is vervaardigd met precisietechnologie. Op het LCD-scherm kunnen echter doorlopend donkere of heldere (rood, blauw of groen) lichtpuntjes zichtbaar zijn. Bovendien kunnen ongewone gekleurde strepen of helderheid op het LCD- scherm worden weergegeven. Dit is normaal en duidt niet op storing. (Effectieve beeldpunten: meer dan 99,99%) Onderhoud

• Trek de stekker uit het stopcontact voordat u de monitor reinigt.

• Reinig het LCD-scherm met een zachte doek. Gebruik geen glasreinigingsmiddel dat een antistatische oplossing of soortgelijke toevoeging bevat omdat de coating van het LCD- scherm hierdoor kan worden beschadigd.

• Reinig de behuizing, het paneel en de bedieningselementen met een zachte doek die is bevochtigd met een zacht zeepsopje. Gebruik geen schuursponsje, schuurpoeder of oplosmiddelen, zoals alcohol of benzine.

• Wrijf, druk of tik niet op het scherm met een scherp of schurend voorwerp, zoals een balpen of schroevendraaier. Hierdoor kan de beeldbuis worden beschadigd.

• Houd er rekening mee dat het materiaal of de coating van het LCD-scherm kan worden aangetast door blootstelling aan vluchtige oplosmiddelen, zoals insecticide, of door langdurig contact met rubber of vinyl. Vervoer

• Koppel alle kabels los en neem de monitor stevig met beide handen vast om hem te transporteren. Wanneer u de monitor laat vallen, kunt u gewond raken of kan de monitor worden beschadigd.

• Als u deze monitor moet vervoeren voor reparatie of verzending, moet u de oorspronkelijke doos en verpakkingsmaterialen gebruiken. Installatie op een muur of een bevestigingsarm Laat het scherm alleen door vakmensen op een muur of een bevestigingsarm installeren. Merk op dat het achterdeksel hiervoor dient te worden verwijderd. De monitor afvoeren

• Gooi de monitor niet weg met gewoon huishoudelijk afval.

• De fluorescerende buis in de monitor bevat kwik. Deze monitor moet worden afgevoerd in overeenstemming met de plaatselijke voorschriften voor afvalverwerking. Het toestel moet in de buurt van een gemakkelijk bereikbaar stopcontact worden geplaatst. Voorbeeld van stekkertypen voor 100 tot 120 V wisselstroom voor 200 tot 240 V wisselstroom alleen voor 240 V wisselstroom5

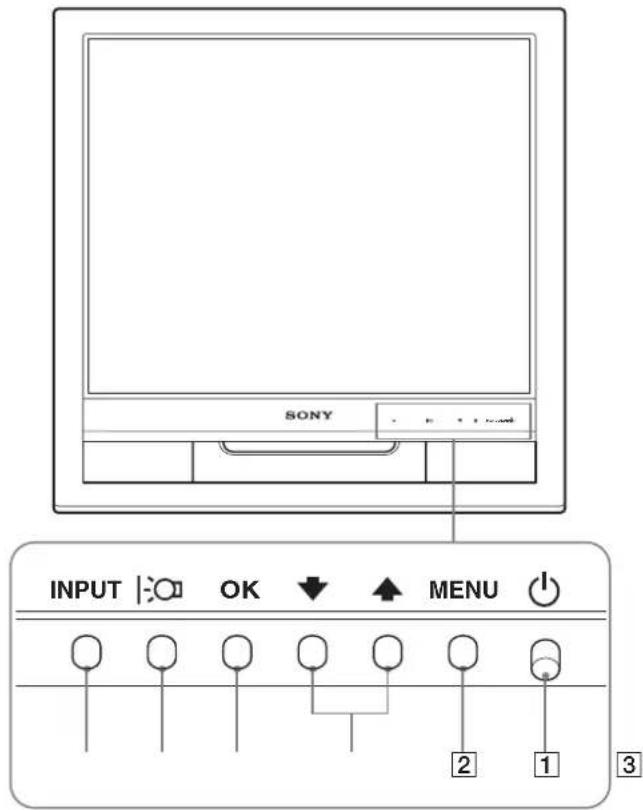

Onderdelen en bedieningselementen Zie de pagina's tussen haakjes voor meer informatie.De 1 (aan/uit) schakelaar en de bedieningselementen bevinden zich rechtsonder aan de voorkant van de monitor. Achterkant van het beeldscherm 1 1 (aan/uit) schakelaar en lampje (pagina's 8, 16) Druk de 1 (aan/uit) schakelaar omhoog om het scherm in en uit te schakelen.Het aan/uit-lampje brandt groen als het scherm is ingeschakeld en oranje als de stroomspaarstand van de monitor is geactiveerd.2 MENU toets (pagina's 10, 11)Met deze toets kunt u het hoofdmenu weergeven en sluiten.3 m/M toetsen (pagina 11)Deze toetsen functioneren als de m/M toetsen wanneer u menuonderdelen selecteert en wijzigingen aanbrengt.4 OK toets (pagina 11)Met deze toets kunt u het onderdeel selecteren of de instellingen in het menu uitvoeren.5 toets (pagina 10)Met deze toets kunt u de helderheid van het scherm wijzigen.6 INPUT toets (pagina 9)Met deze toets kunt u het video-invoersignaal schakelen tussen INPUT1 en INPUT2 als er twee computers zijn aangesloten op de monitor.7 VeiligheidsvergrendelingDe veiligheidsvergrendeling moet worden toegepast met het Kensington Micro Saver Security System.Micro Saver Security System is een handelsmerk van Kensington.MENUOKINPUT MENU

INPUT Voorkant van het scherm

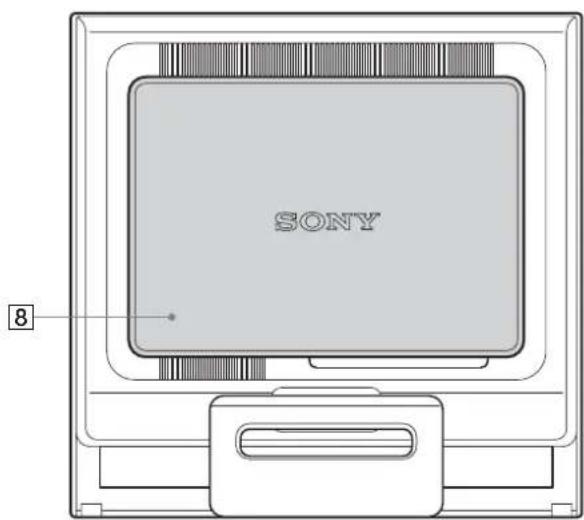

Druk omhoog om het scherm in of uit te schakelen.6 Achterkant van het scherm 8 Achterklep (pagina 8) Verwijder deze klep om kabels of snoeren aan te sluiten/los te koppelen. 9 AC IN aansluiting (pagina 8) Sluit het netsnoer aan (bijgeleverd). 0 DVI-D ingang (digitaal RGB) voor INPUT1 (pagina 7) Via deze aansluiting worden digitale RGB-videosignalen ingevoerd conform DVI Rev. 1.0. qa HD15 ingang (analoog RGB) (pagina 7) Via deze aansluiting worden analoge RGB-videosignalen (0,7 Vp-p, positief) en SYNC-signalen ingevoerd.

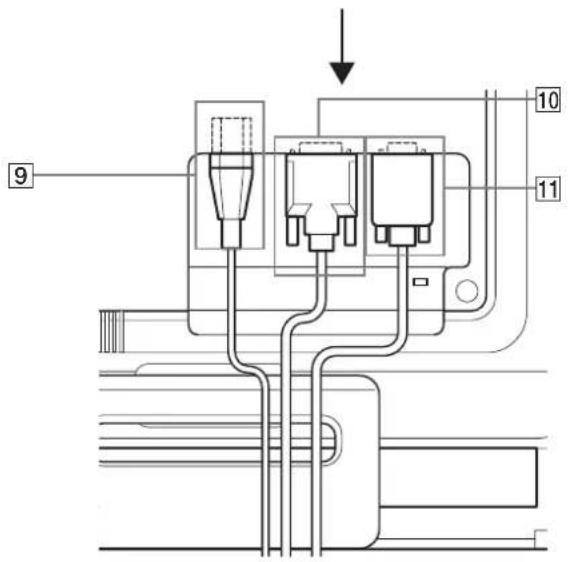

Verwijder de achterklep.7

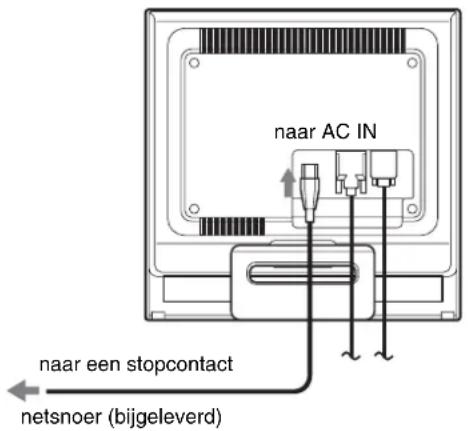

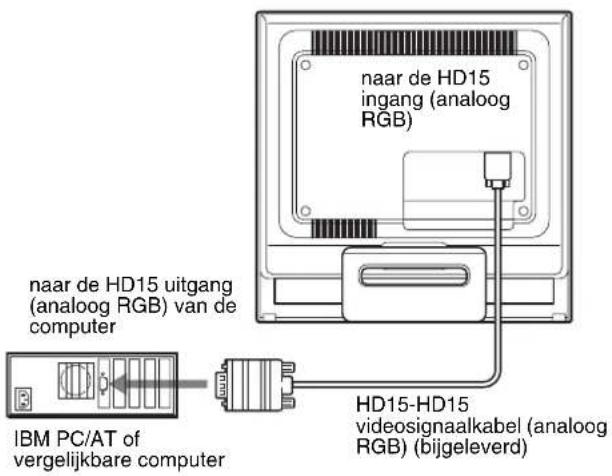

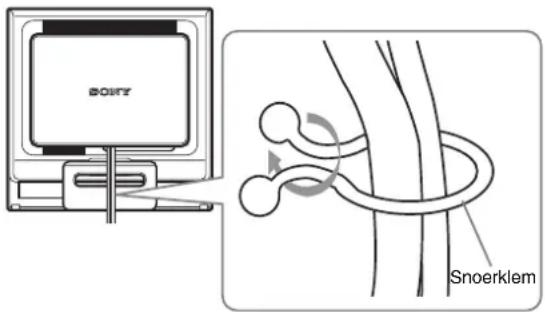

Instellen Voordat u de monitor in gebruik neemt, moet u controleren of de verpakking de volgende onderdelen bevat:• LCD-scherm•Netsnoer• HD15-HD15-videosignaalkabel (analoog RGB)• DVI-D videosignaalkabel (digitale RGB)• Snoerklem• CD-ROM (hulpprogramma's voor Windows/Macintosh, gebruiksaanwijzing, enzovoort)• Garantiekaart• Installatiehandleiding Stap 1:Open de stand OpmerkingDe stand is opgeklapt wanneer hij uit de fabriek komt. Plaats het scherm niet verticaal als de stand is opgeklapt. Indien u dat toch doet, kan het scherm omvallen. Stap 2:Het scherm aansluiten op de computer Zet de monitor en de computer uit voordat u deze aansluit.Opmerkingen• Raak de pinnen van de videosignaalkabel niet aan omdat deze hierdoor kunnen verbuigen.• Controleer de uitlijning van de HD15 aansluiting om te voorkomen dat de pinnen van de videosignaalkabel worden verbogen. Een computer aansluiten die is voorzien van een DVI uitgang (digitaal RGB) Gebruik de bijgeleverde DVI-D-videosignaalkabel (digitale RGB) om de computer aan te sluiten op de DVI-D-ingang van de monitor (digitale RGB). Een computer aansluiten die is voorzien van een HD15 uitgang (analoog RGB) Gebruik de bijgeleverde HD15-HD15-videosignaalkabel (analoog RGB) om de computer aan te sluiten op de HD15-ingang van de monitor (analoog RGB).Sluit de computer aan zoals hieronder wordt afgebeeld. x Aansluiting op een IBM PC/AT of vergelijkbare computer x Aansluiten op een Macintosh-computer Wanneer u de monitor aansluit op een Macintosh-computer, kunt u desgewenst de Macintosh-adapter (niet bijgeleverd) gebruiken. Sluit de Macintosh-adapter aan op de computer voordat u de kabel aansluit. naar de DVI uitgang (digitaal RGB) van de computernaar de DVI-D ingang (digitaal RGB)DVI-D videosignaalkabel (digitaal RGB) (bijgeleverd)IBM PC/AT of vergelijkbare computerHD15-HD15 videosignaalkabel (analoog RGB) (bijgeleverd)naar de HD15 uitgang (analoog RGB) van de computernaar de HD15 ingang (analoog RGB) Macintosh-computerHD15-HD15 videosignaalkabel (analoog RGB) (bijgeleverd)naar de uitgang van de computernaar de HD15 ingang (analoog RGB)8 Stap 3:Het netsnoer aansluiten Als de monitor en de computer zijn uitgeschakeld, moet u eerst het netsnoer aansluiten op de monitor en vervolgens op het stopcontact. Stap 4:De snoeren vastzetten en de achterklep terugplaatsen 1 De kabels en snoeren bundelen. Bundel de kabels en snoeren met de bijgeleverde snoerklem. 2 Plaats de achterklep terug. Stap 5:De monitor en de computer aanzetten 1 Druk de 1 (aan/uit) schakelaar omhoog. Het 1 (aan/uit) lampje van de monitor gaat groen branden. 2 Zet de computer aan. De installatie van de monitor is voltooid. Gebruik desgewenst de bedieningselementen op de monitor om het beeld aan te passen. Als er geen beeld verschijnt op het scherm

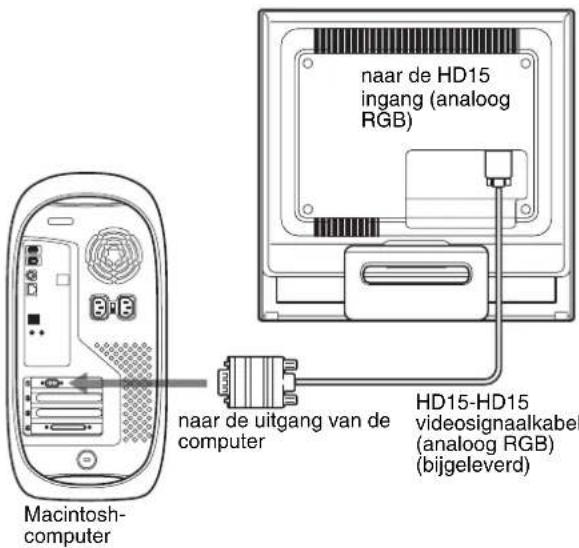

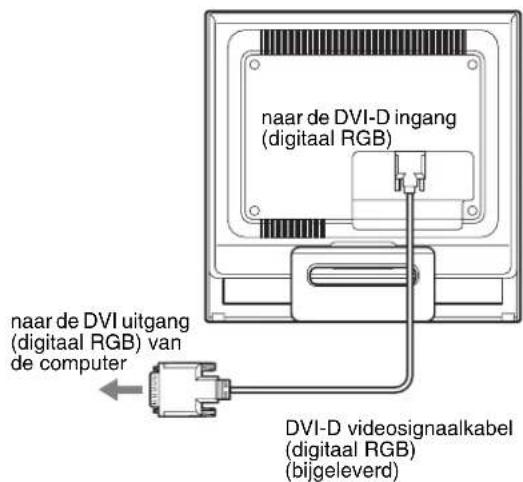

• Controleer of het netsnoer en de videosignaalkabel goed zijn aangesloten.

• Als "GEEN INPUT SIGNAAL" op het scherm verschijnt: De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.

• Als "KABEL NIET AANGESLOTEN" op het scherm verschijnt: Controleer of de videosignaalkabel goed is aangesloten.

• Als "BUITEN BEREIK" op het scherm verschijnt: Sluit de oude monitor opnieuw aan. Pas vervolgens de grafische kaart van de computer aan het volgende bereik aan. Zie "Problemen en oplossingen" op pagina 18 voor meer informatie over berichten op het scherm. Geen specifieke stuurprogramma's vereist De monitor voldoet aan de "DDC" Plug & Play-norm en bepaalt automatisch alle monitorgegevens. U hoeft geen specifiek stuurprogramma op de computer te installeren. Wanneer u de computer voor het eerst aanzet nadat de monitor is aangesloten, kan de installatiewizard op het scherm verschijnen. Volg in dit geval de instructies op het scherm. De Plug & Play-monitor wordt automatisch geselecteerd zodat u deze monitor kunt gebruiken. De verticale frequentie wordt ingesteld op 60 Hz. De monitor produceert geen vervelend geknipper, zodat u deze meteen kunt gebruiken. U hoeft de verticale frequentie niet hoog in te stellen. naar AC IN naar een stopcontact netsnoer (bijgeleverd) In deze afbeelding van de achterkant van de monitor wordt de SDM-HS75D getoond. Hetzelfde is van toepassing op de andere modellen. Snoerklem Analoog RGB Digitaal RGB Horizontale frequentie 28 – 80 kHz 28 – 64 kHz Verticale frequentie 48 – 75 Hz 60 Hz Resolutie 1280 × 1024 of minder 1280 × 1024 of minder9

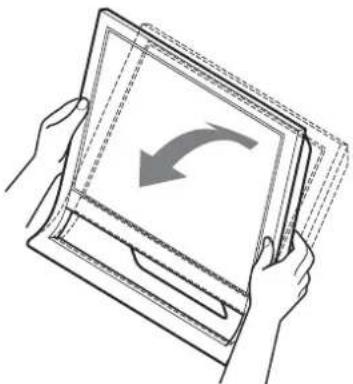

De hellingshoek aanpassen U kunt de monitor verstellen binnen de hieronder weergegeven hoeken.Pak de onderkant van het LCD-scherm aan beide zijden vast en pas de hellingshoek van het scherm aan. Comfortabel gebruik van het scherm Dit scherm is zo ontworpen dat u het kunt instellen op een comfortabele kijkhoek. Pas de kijkhoek van het scherm aan de hoogte van uw bureau en stoel aan zodat er geen licht van het scherm in uw ogen wordt gereflecteerd.OpmerkingLet op dat het beeldscherm niet van het werkblad valt bij het regelen van de hellingshoek. Het ingangssignaal selecteren (INPUT toets) Druk op de INPUT toets.Het invoersignaal wordt gewijzigd telkens als u op deze toets drukt. ca. 20°Bericht op het scherm (verschijnt ongeveer 5 seconden in de linkerbovenhoek)Configuratie van het invoersignaalINGANG1: DVI-D DVI-D ingang (digitaal RGB) voor INPUT1INGANG2: HD15 HD15 ingang (analoog RGB) voor INPUT2 INPUT10 De monitor instellen Met het schermmenu kunt u veel instellingen van de monitor wijzigen. De gewenste helderheid instellen Als u op de toets drukt, kunt u de helderheid van het scherm aanpassen. Wanneer u op de toets drukt, wordt de stand als volgt gewijzigd. GEBRUIKER t HOOG t MIDDEN t LAAG t GEBRUIKER... De helderheid van het scherm wordt minder als de instelling van de stand wordt gewijzigd van HOOG in LAAG. Als u GEBRUIKER selecteert, kunt u op de m/M toetsen drukken om het niveau van de achtergrondverlichting aan te passen, op dezelfde manier als wanneer u BACKLIGHT selecteert met het menu. Alleen als de stand is ingesteld op GEBRUIKER, zijn de onderdelen BACKLIGHT, CONTRAST en HELDERHEID van het menu beschikbaar (pagina 11). Als u LAAG selecteert, wordt het stroomverbruik verminderd (pagina 16). Het menu gebruiken Druk op de MENU toets om het hoofdmenu op het scherm weer te geven. Zie pagina 11 voor meer informatie over het gebruik van de MENU toets. Gebruik de m/M en OK toetsen om de pictogrammen in het bovenstaande hoofdmenu te selecteren. De volgende menu's 1 tot en met 0 worden weergegeven. Blijf op m drukken om omlaag te schuiven tot de pictogrammen in menu 9 tot en met 0 worden weergegeven. Zie pagina 11 voor meer informatie over de m/M en OK toetsen. Voordat u wijzigingen aanbrengt Sluit de monitor en de computer aan en zet deze aan. Voor het beste resultaat wacht u minstens 30 minuten voordat u wijzigingen aanbrengt. GEBRUIKER

1280 1024 60Hzx/EX I TBACKL I GHT 1 BACKLIGHT (pagina 11) Selecteer het BACKLIGHT menu om de helderheid van de achtergrondverlichting aan te passen. 2 CONTRAST 6 (pagina 12) Selecteer het CONTRAST menu om het beeldcontrast aan te passen. 3 HELDERHEID 8 (pagina 12) Selecteer het HELDERHEID menu om de helderheid van het beeld (zwartniveau) aan te passen. 4 SCHERM (pagina 12) Selecteer het SCHERM menu om de scherpte van het beeld (fase/pitch) en de centrering van het beeld (horizontale/verticale positie) aan te passen. 5 KLEUREN (pagina 13) Selecteer het KLEUREN menu om de kleurtemperatuur van het beeld aan te passen. Hiermee past u de toon van het scherm aan. Als KLEUREN is ingesteld op sRGB, kunt u CONTRAST, HELDERHEID en GAMMA niet aanpassen. 6 GAMMA (pagina 14) Selecteer het GAMMA menu om de kleurtinten van het beeld aan te passen. 7 SCHERPTE (pagina 14) Selecteer het menu SCHERPTE om de randen van beelden te verscherpen.

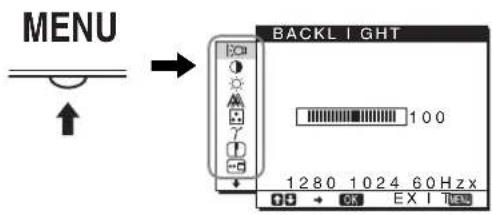

x De MENU, m/M en OK toetsen gebruiken 1 Geef het hoofdmenu weer. Druk op de MENU toets om het hoofdmenu op het scherm weer te geven. 2 Selecteer het menu dat u wilt aanpassen. Druk op de m/M toetsen om het gewenste menu weer te geven. Druk op de OK toets om het menuonderdeel te selecteren. 3 Pas het menu aan. Druk op de m/M toetsen om de instelling aan te passen. Druk vervolgens op de OK toets. Wanneer u op de OK toets drukt, wordt de instelling opgeslagen en verschijnt het vorige menu op het scherm. 4 Sluit het menu. Druk één keer op de MENU toets om naar het normale beeld terug te keren. Als er niet op een toets wordt gedrukt, wordt het menu na ongeveer 45 seconden automatisch gesloten. x De instellingen herstellen U kunt de instellingen herstellen met het RESET menu. Zie pagina 15 voor meer informatie over het herstellen van de instellingen. De achtergrondverlichting aanpassen (BACKLIGHT) Als het scherm te helder is, moet u de achtergrondverlichting aanpassen om het scherm beter leesbaar te maken.OpmerkingU kunt de achtergrondverlichting niet aanpassen wanneer de stand is ingesteld op HOOG, MIDDEN of LAAG (pagina 10). 1 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 2 Druk op de m/M toetsen om (BACKLIGHT) te selecteren en druk op de OK toets.Het BACKLIGHT menu verschijnt op het scherm. 3 Druk op de m/M toetsen om het verlichtingsniveau aan te passen en druk op de OK toets.8 POSITIE MENU (pagina 14)Selecteer het POSITIE MENU menu om de plaats van het menuscherm te wijzigen.9 INGANG ZOEKEN (pagina 15)De monitor detecteert automatisch een ingangssignaal van een ingang en verandert de ingang automatisch, voordat de monitor overschakelt naar de energiespaarstand.0 LANGUAGE (pagina 15)Selecteer LANGUAGE als u de taal wilt wijzigen die wordt gebruikt voor menu's en berichten.qa Overige menu's (pagina 15)U kunt de volgende menuonderdelen instellen.• RESET 0• TOETSEN SLOT 1280 1024 60Hzx/EX I TPOSITIE MENU1280 1024 60Hzx/EX I TAUTO AANAUTO UI TI NGANG ZOEKEN1280 1024 60Hzx/EX I T ANNULERENRESET MENU

MENU12 Het contrast aanpassen (CONTRAST) Pas het beeldcontrast aan. Opmerking U kunt het contrast niet aanpassen wanneer de stand is ingesteld op HOOG, MIDDEN of LAAG (pagina 10). 1 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 2 Druk op de m/M toetsen om 6 (CONTRAST) te selecteren en druk op de OK toets. Het CONTRAST menu verschijnt op het scherm. 3 Druk op de m/M toetsen om het contrast aan te passen en druk op de OK toets. Het zwartniveau van een beeld aanpassen (HELDERHEID) Pas de helderheid van het beeld aan (zwartniveau). Opmerking U kunt de helderheid niet aanpassen wanneer de stand is ingesteld op HOOG, MIDDEN of LAAG (pagina 10). 1 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 2 Druk op de m/M toetsen om 8 (HELDERHEID) te selecteren en druk op de OK toets. Het HELDERHEID menu verschijnt op het scherm. 3 Druk op de m/M toetsen om de helderheid aan te passen en druk op de OK toets. De scherpte en centrering van het beeld aanpassen (SCHERM) (alleen analoog RGB-signaal) x Functie voor automatisch aanpassen van de beeldkwaliteit Als de monitor een ingangssignaal ontvangt, worden de positie en scherpte van het beeld (fase/ pitch) automatisch aangepast zodat er een duidelijk beeld op het scherm verschijnt (pagina 16). Opmerking Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, functioneert alleen de 1 (aan/uit) schakelaar. Als het beeld niet volledig wordt aangepast met de functie voor het automatisch aanpassen van de beeldkwaliteit U kunt de beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen. Zie AUTO hieronder. Als u de beeldkwaliteit nog verder moet aanpassen U kunt de scherpte (fase/pitch) en positie (horizontale/verticale positie) van het beeld handmatig aanpassen. Deze instellingen worden opgeslagen in het geheugen en automatisch opgeroepen wanneer het scherm hetzelfde ingangssignaal ontvangt. U moet deze instellingen wellicht opnieuw maken als u het ingangssignaal wijzigt nadat u de computer opnieuw hebt aangesloten. x De beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen (AUTO) 1 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 2 Druk op de m/M toetsen om (SCHERM) te selecteren en druk op de OK toets. Het SCHERM menu verschijnt op het scherm. 3 Druk op de m/M toetsen om AUTO te selecteren en druk op de OK toets. Pas de fase, pitch en horizontale/verticale positie van het scherm aan voor het huidige ingangssignaal en sla deze instellingen op. 4 Druk op de m/M toetsen om te selecteren en druk op de OK toets. Ga terug naar het menuscherm. x De scherpte van het beeld handmatig aanpassen (FASE/PITCH) U kunt de scherpte van het beeld als volgt aanpassen. 1 Stel de resolutie in op 1280 × 1024 op de computer. 2 Plaats de CD-ROM. 3 Start de CD-ROM, selecteer het land/de regio en het model en geef het testpatroon weer. Voor Windows Klik op [Utility] t [Windows]/[Win Utility.exe]. Voor Macintosh Klik op [Utility] t [Mac]/[Mac Utility]. 4 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 5 Druk op de m/M toetsen om (SCHERM) te selecteren en druk op de OK toets. Het SCHERM menu verschijnt op het scherm.13

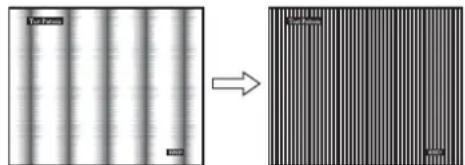

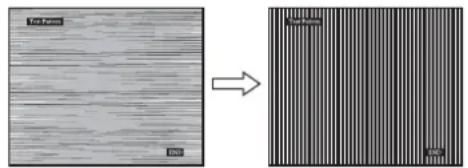

6 Druk op de m/M toetsen om FASE te selecteren en druk op de OK toets. Het FASE menu verschijnt op het scherm. 7 Druk op de m/M toetsen tot de horizontale strepen tot een minimum zijn gereduceerd. Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd. 8 Druk op de OK toets. Ga terug naar het SCHERM menu. Als er verticale strepen op het gehele scherm zichtbaar zijn, moet u de pitch als volgt aanpassen. 9 Druk op de m/M toetsen om PITCH te selecteren en druk op de OK toets. Het PITCH menu verschijnt op het scherm. 10 Druk op de m/M toetsen tot de verticale strepen verdwijnen. Pas het beeld zo aan dat de verticale strepen verdwijnen. 11 Klik op [END] op het scherm om het testpatroon uit te schakelen. 12 Druk op de OK toets. Ga terug naar het SCHERM menu. 13 Druk op de m/M toetsen om te selecteren en druk op de OK toets. Ga terug naar het menuscherm. x De positie van het beeld handmatig aanpassen (H CENTRERING/V CENTRERING) Pas de centrering van het beeld als volgt aan wanneer het beeld niet in het midden van het scherm wordt weergegeven. 1 Stel de resolutie in op 1280 × 1024 op de computer. 2 Plaats de CD-ROM. 3 Start de CD-ROM, selecteer het land/de regio en het model en geef het testpatroon weer. Voor Windows Klik op [Utility] t [Windows]/[Win Utility.exe]. Voor Macintosh Klik op [Utility] t [Mac]/[Mac Utility]. 4 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 5 Druk op de m/M toetsen om (SCHERM) te selecteren en druk op de OK toets. Het SCHERM menu verschijnt op het scherm. 6 Druk op de m/M toetsen om H CENTRERING of V CENTRERING te selecteren en druk op de OK toets. Het H CENTRERING of V CENTRERING menu verschijnt op het scherm. 7 Druk op de m/M toetsen om het testpatroon in het midden van het scherm te plaatsen. 8 Klik op [END] op het scherm om het testpatroon uit te schakelen. 9 Druk op de OK toets. Ga terug naar het SCHERM menu. 10 Druk op de m/M toetsen om te selecteren en druk op de OK toets. Ga terug naar het menuscherm. De kleurtemperatuur aanpassen (KLEUREN) U kunt het kleurniveau voor het witte gedeelte van het beeld kiezen uit de standaardinstellingen voor kleurtemperatuur. U kunt desgewenst de kleurtemperatuur ook nauwkeuriger aanpassen. U kunt de gewenste kleurtemperatuur instellen voor elke stand van de helderheid van het scherm. 1 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 2 Druk op de m/M toetsen om (KLEUREN) te selecteren en druk op de OK toets. Het KLEUREN menu verschijnt op het scherm. 3 Druk op de m/M toetsen om de gewenste kleurtemperatuur te selecteren en druk op de OK toets. Wit krijgt een rode in plaats van een blauwe tint wanneer de temperatuur wordt verlaagd van 9300K (standaardinstelling) naar 6500K. Als "GEBRUIKER" is geselecteerd voor de helderheid van het scherm, kunt u de kleurtemperatuur instellen op "sRGB". Als u "sRGB" selecteert, worden de kleuren aangepast aan het sRGB-profiel. (De sRGB-kleurinstelling is een standaardprotocol voor kleurruimten die is ontworpen voor computerproducten.) Als u "sRGB" selecteert, moeten de kleurinstellingen van de computer zijn ingesteld op het sRGB-profiel. Opmerkingen

• Als een aangesloten computer of ander apparaat niet geschikt is voor sRGB, kan de kleur niet worden aangepast aan het sRGB- profiel.

• Als KLEUREN is ingesteld op sRGB, kunt u CONTRAST, HELDERHEID en GAMMA niet aanpassen.14 De kleurtemperatuur nauwkeurig aanpassen (GEBRUIKERINSTEL)

Druk op de m/M toetsen om AANPASSEN te selecteren en druk op de OK toets. Het GEBRUIKERINSTEL menu verschijnt op het scherm. 2 Druk op de m/M toetsen om R (rood) of B (blauw) te selecteren en druk op de OK toets. Druk op de m/M toetsen om de kleurtemperatuur aan te passen en druk op de OK toets. Aangezien bij deze instelling de kleurtemperatuur wordt gewijzigd door de componenten R en B te verhogen of te verlagen ten opzichte van G (groen), is de component G vastgelegd. 3 Druk op de m/M toetsen om te selecteren en druk op de OK toets. De nieuwe kleurinstelling wordt opgeslagen in het geheugen voor GEBRUIKER en wordt automatisch opgeroepen wanneer GEBRUIKER wordt geselecteerd. Het hoofdmenu wordt op het scherm weergegeven. De gamma-instelling wijzigen (GAMMA) U kunt de kleurtinten van het beeld op het scherm afstemmen op de originele kleurtinten van het beeld. 1 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 2 Druk op de m/M toetsen om (GAMMA) te selecteren en druk op de OK toets. Het GAMMA menu verschijnt op het scherm. 3 Druk op de m/M toetsen om de gewenste stand te selecteren en druk op de OK toets. De scherpte aanpassen (SCHERPTE) Pas deze optie aan om de rand van beelden, enzovoort te verscherpen. 1 Druk op de MENU toets. Het hoofdmenu wordt weergegeven. 2 Druk op de m/M toetsen om (SCHERPTE) te selecteren en druk op OK. Het menu SCHERPTE wordt weergegeven. 3 Druk op de m/M toetsen om de scherpte aan te passen en druk op OK. De menupositie wijzigen (POSITIE MENU) U kunt de positie van het menu wijzigen als dit een beeld op het scherm blokkeert. 1 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 2 Druk op de m/M toetsen om (POSITIE MENU) te selecteren en druk op de OK toets. Het POSITIE MENU menu verschijnt op het scherm. 3 Druk op de m/M toetsen om de gewenste positie te selecteren en druk op de OK toets. Er zijn drie posities voor de bovenkant, het midden en de onderkant van het scherm. De ingang automatisch veranderen (INGANG ZOEKEN) Als u AUTO AAN selecteert in het INGANG ZOEKEN menu, zoekt de monitor automatisch naar invoersignalen via een ingang en wordt de invoer automatisch gewijzigd voordat de stroombesparingsstand van de monitor wordt ingeschakeld. 1 Druk op de MENU toets. Het hoofdmenu verschijnt op het scherm. 2 Druk op de m/M toetsen om (INGANG ZOEKEN) te selecteren en druk op de OK toets. Het INGANG ZOEKEN menu verschijnt op het scherm. 3 Druk op de m/M toetsen om de gewenste modus te selecteren en druk op de OK toets.

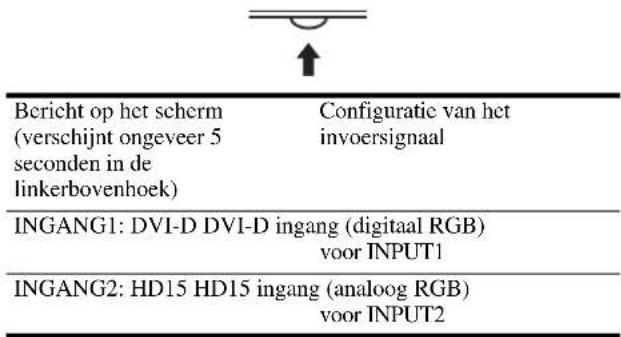

• AUTO AAN: als de geselecteerde ingang geen invoersignaal heeft of als u een ingang selecteert met de INPUT toets op de monitor en deze ingang geen invoersignaal heeft, verschijnt het bericht (pagina 17) en zoekt de monitor automatisch naar invoersignalen via andere ingangen om de invoer te wijzigen. Als de invoer is gewijzigd, wordt de geselecteerde ingang weergegeven in de linkerbovenhoek van het scherm. Wordt er geen invoersignaal ontvangen, dan wordt de stroombesparingsstand van de monitor automatisch ingeschakeld.

• AUTO UIT: de invoer wordt niet automatisch gewijzigd. Druk op de INPUT toets om de invoer te wijzigen.

De taal van het menuscherm selecteren (LANGUAGE) U kunt de taal wijzigen die wordt gebruikt in menu's of berichten die worden weergegeven op deze monitor. 1 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 2 Druk herhaaldelijk op de m toets totdat het pictogram van de gewenste optie verschijnt. 3 Druk op de m/M toetsen om (LANGUAGE) te selecteren en druk op de OK toets. Het LANGUAGE menu verschijnt op het scherm. 4 Druk op de m/M toetsen om een taal te selecteren en druk op de OK toets.

• : Chinees Aanvullende instellingen U kunt de volgende opties aanpassen:

• TOETSEN SLOT 1 Druk op de MENU toets. Het hoofdmenu wordt op het scherm weergegeven. 2 Druk herhaaldelijk op de m toets totdat het pictogram van de gewenste optie verschijnt. 3 Druk op de m/M toetsen om de gewenste optie te selecteren en druk op de OK toets. Pas de geselecteerde optie als volgt aan.

De standaardinstellingen herstellen U kunt de standaardinstellingen herstellen. 1 Druk op de m/M toetsen om 0 (RESET) te selecteren en druk op de OK toets. Het RESET menu verschijnt op het scherm. 2 Druk op de m/M toetsen om de gewenste stand te selecteren en druk op de OK toets.

• OK: Alle standaardinstellingen worden hersteld. Houd er rekening mee dat met deze methode de (LANGUAGE) instelling niet wordt hersteld.

• ANNULEREN:De herstelbewerking annuleren en terugkeren naar het menuscherm. x Menu's en bedieningselementen vergrendelen U kunt de toetsen vergrendelen om ongewenst aanpassen of herstellen te vermijden. 1 Druk op de m/M toetsen om (TOETSEN SLOT) te selecteren en druk op de OK toets. Het TOETSEN SLOT menu verschijnt op het scherm. 2 Druk op de m/M toetsen om AAN of UIT te selecteren en druk op de OK toets.

(aan/uit) schakelaar functioneert. Als u een andere bewerking probeert uit te voeren, verschijnt het (TOETSEN SLOT) pictogram op het scherm.

• UIT: Stel (TOETSEN SLOT) in op UIT. Als u het (TOETSEN SLOT) onderdeel instelt op AAN, kan alleen dit menuonderdeel worden geselecteerd.16 Technische kenmerken Stroomspaarfunctie Deze monitor voldoet aan de richtlijnen voor stroombesparing die zijn opgesteld door VESA, ENERGY STAR en NUTEK. Wanneer de monitor is aangesloten op een computer of een videokaart die compatibel is met DPMS (Display Power Management Standard) voor analoge ingang/DMPM (DVI Digital Monitor Power Management) voor digitale ingang, gaat het automatisch minder stroom verbruiken zoals hieronder afgebeeld. SDM-HS75D SDM-HS95D

• Als de stand "actief uit" van de computer wordt geactiveerd, valt het ingangssignaal weg en verschijnt GEEN INPUT SIGNAAL op het scherm. Na 5 seconden wordt de stroomspaarstand van de monitor geactiveerd. ** "Diepe sluimer" is een stroomspaarstand die is gedefinieerd door de Environmental Protection Agency. Het stroomverbruik verminderen ( stand) Als u de stand instelt op LAAG door op de toets te drukken aan de voorkant van de monitor, worden het niveau van de achtergrondverlichting en het stroomverbruik beperkt. Druk herhaaldelijk op de toets tot LAAG verschijnt. LAAG wordt weergegeven op het scherm en de achtergrondverlichting is minder sterk. LAAG verdwijnt automatisch na ongeveer 5 seconden. Functie voor automatisch aanpassen van de beeldkwaliteit (alleen analoog RGB-signaal) Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en -scherpte (fase/pitch) automatisch aangepast zodat er een scherp beeld op het scherm verschijnt. Fabrieksinstelling Als de monitor een ingangssignaal ontvangt, wordt deze automatisch afgestemd op een van de fabrieksinstellingen die in het geheugen van de monitor zijn opgeslagen om een beeld van hoge kwaliteit in het midden van het scherm te verkrijgen. Wanneer het ingangssignaal overeenkomt met de fabrieksinstelling, wordt het beeld automatisch op het scherm weergegeven met de juiste standaardinstellingen. Als ingangssignalen niet overeenkomen met de fabrieksinstellingen Als de monitor een ingangssignaal ontvangt dat niet overeenkomt met een van de fabrieksinstellingen, wordt de functie voor het automatisch aanpassen van de beeldkwaliteit van de monitor geactiveerd waardoor er altijd een scherp beeld verschijnt op het scherm (binnen het volgende frequentiebereik): Horizontale frequentie: 28–80 kHz Verticale frequentie: 48–75 Hz De eerste keer dat de monitor ingangssignalen ontvangt die niet overeenkomen met een van de fabrieksinstellingen, kan het langer dan normaal duren voordat het beeld op het scherm verschijnt. De instelgegevens worden automatisch opgeslagen in het geheugen zodat de monitor op dezelfde manier werkt als wanneer de monitor signalen ontvangt die wel overeenkomen met een van de fabrieksinstellingen. Fase, pitch en beeldpositie handmatig aanpassen Voor sommige ingangssignalen kunnen beeldpositie, fase en pitch niet helemaal automatisch worden aangepast. Deze instellingen kunnen dan handmatig worden aangepast (pagina 12). Wanneer u deze instellingen handmatig aanpast, worden deze als gebruikersstanden in het geheugen opgeslagen en automatisch weer opgeroepen wanneer de monitor dezelfde ingangssignalen ontvangt. Opmerking Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, functioneert alleen de 1 (stroom) schakelaar. Stroomstand Stroomverbruik 1 (aan/uit) lampje normale werking 45 W (maximaal) groen actief uit* (diepe sluimer)** 1,0 W (maximaal) oranje stroom uitgeschakeld 1,0 W (maximaal) uit Stroomstand Stroomverbruik 1 (aan/uit) lampje normale werking 50 W (maximaal) groen actief uit* (diepe sluimer)** 1,0 W (maximaal) oranje stroom uitgeschakeld 1,0 W (maximaal) uit LAAG

Opmerking U hoeft niet de digitale RGB-signalen van de DVI-D-ingangsconnector voor INPUT1 te wijzigen.17

Problemen oplossen Lees dit gedeelte aandachtig door voordat u contact opneemt met de technische ondersteuning. Schermberichten Als er een probleem is met het ingangssignaal, wordt een van de volgende berichten weergegeven op het scherm. Zie "Problemen en oplossingen" op pagina 18 om dit probleem op te lossen. Als BUITEN BEREIK op het scherm verschijnt Dit geeft aan dat het ingangssignaal niet wordt ondersteund door de monitor. Controleer de volgende punten. Als "xxx.x kHz/xxx Hz" wordt weergegeven Dit geeft aan dat de horizontale of verticale frequentie niet wordt ondersteund door de monitor. De cijfers staan voor de horizontale en verticale frequenties van het huidige ingangssignaal. Als "RESOLUTIE > 1280 × 1024" wordt weergegeven Dit geeft aan dat de resolutie niet wordt ondersteund door de monitor (1280 × 1024 of minder). Als GEEN INPUT SIGNAAL op het scherm verschijnt Hiermee wordt aangegeven dat er geen signaal wordt ingevoerd.

De monitor schakelt ongeveer 5 seconden nadat het bericht is verschenen over naar de energiespaarstand. Als KABEL NIET AANGESLOTEN op het scherm verschijnt Dit geeft aan de videosignaalkabel is losgekoppeld. BU I TEN BERE I Kxxx.xkHz/ xxxHzINGANG1:DVI–DINFORMATIEGEEN I NPUT S I GNAALGA NAAR STROOMSPAARINFORMATIEINGANG1:DVI–DKABEL N I ET AANGESLO NETINFORMATIEINGANG1:DVI–D18 Problemen en oplossingen Raadpleeg de gebruiksaanwijzing van de aangesloten apparatuur wanneer u problemen hebt met een aangesloten computer of andere apparatuur. Probleem Controleer deze punten Geen beeld Het 1 (aan/uit) lampje brandt niet of het 1 (aan/uit) lampje gaat niet branden wanneer u op de 1 (aan/uit) schakelaar drukt.

• Controleer of het netsnoer goed is aangesloten.

KABEL NIET AANGESLOTEN

verschijnt op het scherm.

• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 7).

• Controleer of de pinnen van de video-ingang niet zijn verbogen of naar binnen gedrukt.

• Er is een niet-bijgeleverde videosignaalkabel aangesloten. Als u een niet-bijgeleverde videosignaalkabel aansluit, kan KABEL NIET AANGESLOTEN op het scherm verschijnen voordat de energiespaarstand wordt geactiveerd. Dit duidt niet op een storing. GEEN INPUT SIGNAAL wordt weergegeven of het 1 (aan/uit) lampje is oranje.

• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 7).

• Controleer of de pinnen van de video-ingang niet zijn verbogen of naar binnen gedrukt. x Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor

• De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.

• Controleer of de grafische kaart goed is geïnstalleerd.

• Controleer of de computer is ingeschakeld.

• Start de computer opnieuw op. BUITEN BEREIK verschijnt op het scherm. x Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor

• Controleer of het videofrequentiebereik binnen de monitorspecificaties valt. Als u een oude monitor hebt vervangen door deze monitor, moet u de oude monitor opnieuw aansluiten en de grafische kaart van de computer aanpassen aan het volgende bereik: Horizontaal: 28–80 kHz (analoog RGB), 28–64 kHz (digitaal RGB) Verticaal: 48–75 Hz (analoog RGB), 60 Hz (digitaal RGB) Resolutie: 1280 × 1024 of minder U gebruikt Windows en hebt een oude monitor vervangen door deze monitor.

• Als u een oude monitor hebt vervangen door deze monitor, moet u de oude monitor opnieuw aansluiten en de volgende procedure uitvoeren. Selecteer "SONY" in de lijst met fabrikanten en selecteer "SDM-HS75D" of "SDM-HS95D" in de lijst met "modellen" in het Windows-venster voor apparaatselectie. Als de modelnaam van deze monitor niet in de lijst met "modellen" verschijnt, moet u "Plug & Play" proberen. Bij gebruik van een Macintosh systeem.

• Als u de Macintosh-adapter (niet bijgeleverd) gebruikt, moet u controleren of de Macintosh-adapter en de videosignaalkabel goed zijn aangesloten (pagina 7). Het beeld flikkert, springt, oscilleert of is vervormd.

• Pas de pitch en fase aan (pagina 12).

• Probeer de monitor aan te sluiten op een ander stopcontact, bij voorkeur op een ander circuit. x Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor

• Raadpleeg de handleiding van de grafische kaart voor de juiste instelling van de monitor.

• Controleer of de grafische modus (VESA, Macintosh 19'' Color, enzovoort) en de frequentie van het ingangssignaal worden ondersteund door deze monitor. Zelfs als de frequentie binnen het juiste bereik ligt, hebben bepaalde grafische kaarten een synchronisatiepuls die te smal is om correct te worden gesynchroniseerd door de monitor.

• Pas de frequentie voor vernieuwen (verticale frequentie) van de computer aan om een optimaal beeld te verkrijgen.19

Als een probleem blijft optreden, moet u contact opnemen met een erkende Sony dealer en de volgende informatie opgeven:

• Gedetailleerde beschrijving van het probleem

• Naam en specificaties van uw computer en grafische kaart Het beeld is wazig. • Pas de helderheid en het contrast aan (pagina 12).

• Pas de pitch en fase aan (pagina 12). x Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor

• Stel de resolutie in op 1280 × 1024 op de computer. Echobeeld (ghosting). • Gebruik geen videoverlengsnoeren en/of videoschakeldozen.

• Controleer of alle stekkers goed vastzitten. Het beeld is niet gecentreerd of heeft niet de juiste afmetingen.

• Pas de pitch en fase aan (pagina 12).

• Pas de positie van het beeld aan (pagina 13). Houd er rekening mee dat in bepaalde videostanden het scherm niet volledig wordt gevuld. Het beeld is te klein. x Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor

• Stel de resolutie in op 1280 × 1024 op de computer. Het beeld is donker. • Pas de helderheid aan met het HELDERHEID menu (pagina 12).

• Pas de achtergrondverlichting aan (pagina 11).

• Pas de helderheid aan met de toets (pagina 10).

• Na het inschakelen van de monitor duurt het enkele minuten voordat het scherm oplicht. Golvend of elliptisch patroon (moiré) is zichtbaar.

• Pas de pitch en fase aan (pagina 12). De kleur is niet gelijkmatig. • Pas de pitch en fase aan (pagina 12). Onzuivere witweergave. • Pas de kleurtemperatuur aan (pagina 13). De toetsen van de monitor werken niet ( verschijnt op het scherm).

• Als het toetsenslot is ingesteld op AAN, moet u deze instellen op UIT (pagina 15). Het scherm wordt na enige tijd uitgeschakeld. xProbleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor

• Schakel de stroomspaarstand van de computer uit. De resolutie die op het menuscherm wordt weergegeven, is onjuist

• Afhankelijk van de instelling van de grafische kaart, kan de resolutie die op het menuscherm wordt weergegeven, niet overeenkomen met de resolutie die in de computer is ingesteld. Probleem Controleer deze punten20 Technische gegevens SDM-HS75D LCD-scherm Type: a-Si TFT Active Matrix Beeldformaat: 17,0 inch Ingangssignaalindeling RGB-werkingsfrequentie* Horizontaal: 28–80 kHz (Analoog RGB) 28–64 kHz (Digitaal RGB) Verticaal: 48–75 Hz (Analoog RGB) 60 Hz (Digitaal RGB) Resolutie Horizontaal: Max. 1280 punten Verticaal: Max. 1024 lijnen Ingangssignaalniveaus Analoog RGB-videosignaal 0,7 Vp-p, 75 Ω, positief SYNC-signaal TTL-niveau, 2,2 kΩ, positief of negatief (afzonderlijk horizontaal en verticaal) Digitaal RGB (DVI) signaal: TMDS (Single link) Stroomvereisten 100–240 V, 50–60 Hz, Max. 1,0 A Elektriciteitsverbruik Max. 45 W Werkingstemperatuur 5–35 °C Afmetingen (breedte/hoogte/diepte) Scherm (rechtop): Ongeveer 388

Gewicht Ongeveer 5 kg Plug & Play DDC2B Accessoires Zie pagina 7. SDM-HS95D LCD-scherm Type: a-Si TFT Active Matrix Beeldformaat: 19,0 inch Ingangssignaalindeling RGB-werkingsfrequentie* Horizontaal: 28–80 kHz (Analoog RGB) 28–64 kHz (Digitaal RGB) Verticaal: 48–75 Hz (Analoog RGB) 60 Hz (Digitaal RGB) Resolutie Horizontaal: Max. 1280 punten Verticaal: Max. 1024 lijnen Ingangssignaalniveaus Analoog RGB-videosignaal 0,7 Vp-p, 75 Ω, positief SYNC-signaal TTL-niveau, 2,2 kΩ, positief of negatief (afzonderlijk horizontaal en verticaal) Digitaal RGB (DVI) signaal: TMDS (Single link) Stroomvereisten 100–240 V, 50–60 Hz, Max. 1,0 A Elektriciteitsverbruik Max. 50 W Werkingstemperatuur 5–35 °C Afmetingen (breedte/hoogte/diepte) Scherm (rechtop): Ongeveer

• Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontale tijd zijn of 0,8 µsec, afhankelijk van wat het grootst is.

• Horizontale onderdrukkingsbreedte moet meer dan 2,5 µsec zijn.
