BEDIENUNGSANLEITUNG SDMX73 SONY

Sicherheitsmaßnahmen 4

Lage und Funktion der Teile und Bedienelemente ..... 5

Installation....7

Schritt 1: Anschließen der Videosignalkabel ..... 7

Schritt 2: Anschließen des Audiokabels 8

Schritt 3: Anschließen des Netzkabels ..... 8

Schritt 4: Bündeln der Kabel 9

Schritt 5: Einschalten von Monitor und Computer ..... 9

Schritt 6: Einstellen von Höhe und Neigung ..... 10

Auswählen des Eingangssignals (Taste INPUT) 11

Einstellen des Monitors....12

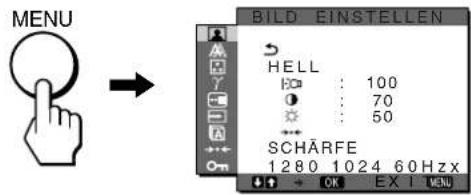

Navigieren in den Menüs 12

Menü BILD EINSTELLEN 13

Menü ABILDSCHIRM (nur analoges RGB-Signal) ..... 14

Menü FARBE 15

Menü GAMMA 16

Menü □ POSITION MENÜ....16

Menü EINGANGSERKENN EIN/AUS. 16

Menü LANGUAGE 17

Menü →← ZURÜCKSETZEN....17

Menü O™ MENÜ-SPERRE 17

Technische Merkmale ....18

Einstellen der Lautstärke 18

Die Energiesparfunktion 18

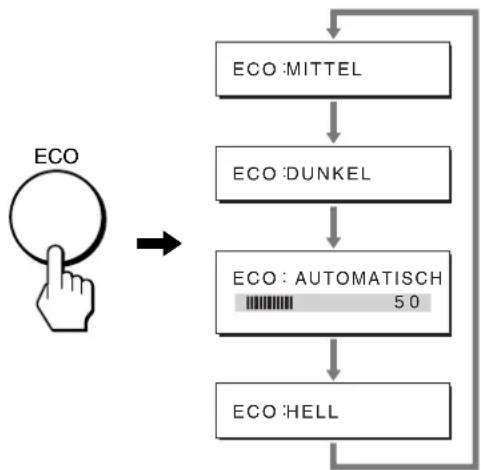

Verringern der Leistungsaufnahme (ECO-Modus) ..... 19

Automatisch Helligkeitseinstellung (Lichtsensor) ..... 19

Automatische Einstellung der Bildqualität

(nur analoges RGB-Signal)....19

Störungsbehebung .....20

Bildschirmmeldungen 20

Fehlersymptome und Abhilfemaßnahmen ..... 21

Selbstdiagnosefunktion....23

Technische Daten ....24

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist.

Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen, wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.
• Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.
• Der LCD-Bildschirm erwärmt sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweis zu den integrierten Stereolautsprechern

Die Lautsprecher erzeugen ein Magnetfeld. Halten Sie Bänder/ Disketten und andere magnetische Datenträger von den Öffnungen der Lautsprecher fern. Das Magnetfeld der Lautsprecher kann magnetische Datenträger wie Magnetbänder oder Disketten beschädigen.

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-

Bildschirm erscheinen. Dies ist keine Fehlfunktion.

(Effektive Bildpunkte: über 99,99 %)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen könnten.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.
• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berühung kommt.

Transport

• Lösen Sie alle Kabel vom Monitor. Fixieren Sie den LCD-Bildschirm an der höchsten Stelle und halten Sie den LCD-Bildschirm fest an beiden Seiten. Achten Sie beim Transport darauf, dass der Bildschirm nicht zerkratzt wird. Wenn Sie den Monitor fallen lassen, könnten Sie sich verletzen und der Monitor könnte beschädigt werden.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.
• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

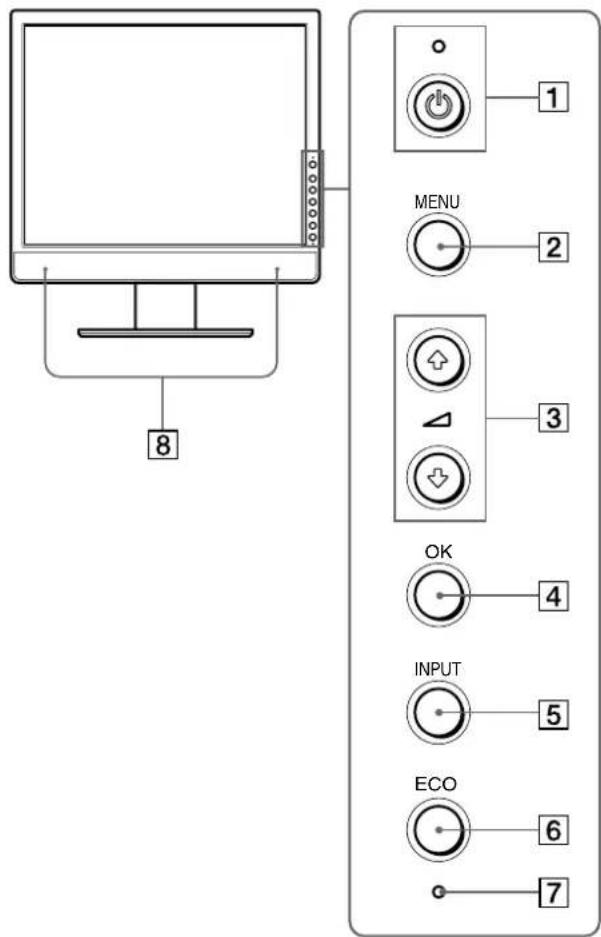

Vorderseite des LCD-Bildschirms

8 MENU 1 2 3 OK 4 INPUT 5 ECO 6 7

Seitenansicht des LCD-Bildschirms

Rückseite des Bildschirmständers

1 Netzschalter ⏻ und Netzanzeige ⏻ (Seite 9, 18, 23)
Wenn die Netzanzeige ⏻ rot leuchtet, dient dieser Schalter zum Einschalten des Monitors. Drücken Sie diesen Schalter erneut, um den Monitor wieder auszuschalten. Wenn die Netzanzeige ⏻ nicht leuchtet, drücken Sie den Hauptnetzschalter MAIN POWER (9).

2 Taste MENU (Seite 12)

Diese Taste dient zum Ein- bzw. Ausblenden des Menüs.

3 Tasten ↓/↑ und △ (Lautstärke) (Seite 12, 18)

Diese Tasten dienen zum Auswählen der Menüoptionen bzw. zum Vornehmen der Einstellungen. Außerdem lässt sich damit das Menü „Lautstärke“ zum Einstellen der Lautstärke aufrufen.

4 Taste OK (Seite 12)

Diese Taste dient zum Aktivieren der Menüoptionen bzw. Einstellungen, die mit den Tasten ↓/↑ (3) ausgewählt wurden.

5 Taste INPUT (Seite 11)

Diese Taste dient zum Auswählen des Vidcoeingangssignals von INPUT1, INPUT2 bzw. INPUT3 (SDM-X73/X93), wenn zwei Computer an den Monitor angeschlossen sind.

6 Taste ECO (Seite 19)

Diese Taste dient zum Reduzieren der Leistungsaufnahme.

7 Lichtsensor (Seite 19)

Dieser Sensor misst die Helligkeit der Umgebung. Decken Sie den Sensor auf keinen Fall mit Papier o. ä. ab.

8 Stereolautsprecher (Seite 18)

Diese Lautsprecher geben Tonsignale aus.

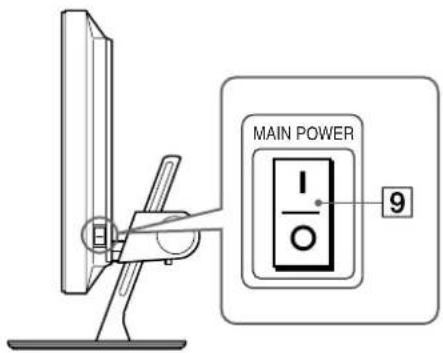

9 Hauptnetzschalter MAIN POWER (Seite 9)

Mit diesem Schalter schalten Sie die Hauptstromversorgung des Monitors ein bzw. aus.

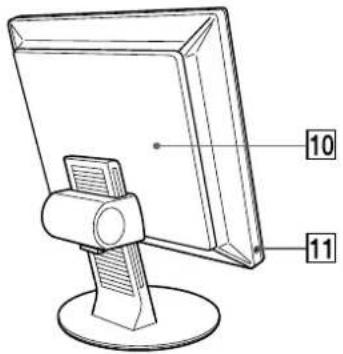

10 Hintere Abdeckung (Seite 7)

Nehmen Sie diese Abdeckung ab, wenn Sie Kabel anschließen wollen.

11 Kopfhörerbuchse (Seite 18)

Hier werden Tonsignale an den Kopfhörer ausgegeben.

(Fortsetzung)

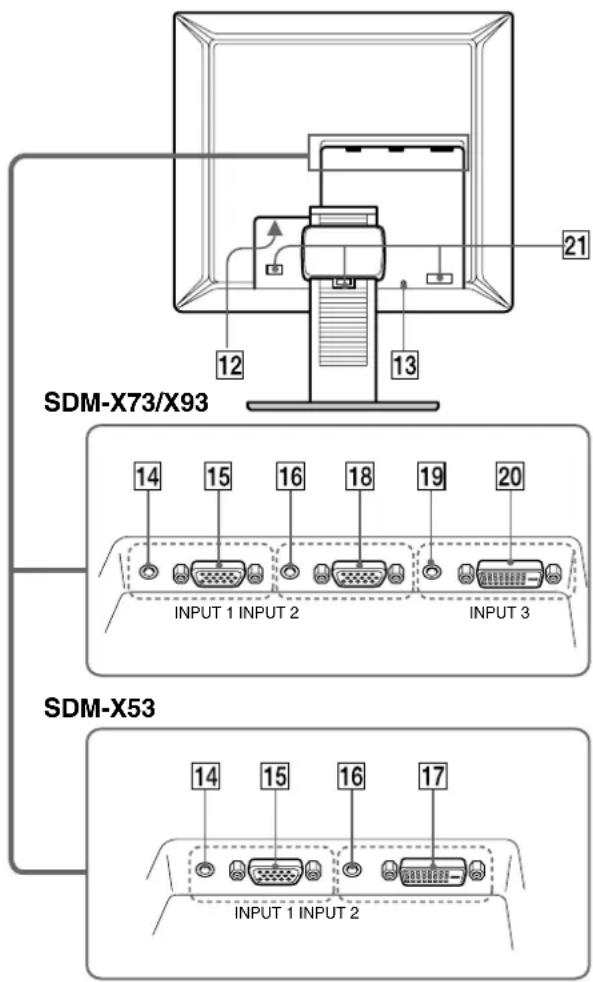

Rückseite des LCD-Bildschirms

SDM-X73/X93 12 13 21 14 15 16 18 19 20 INPUT 1 INPUT 2 INPUT 3 SDM-X53 14 15 16 17 INPUT 1 INPUT 2

12 Netzeingang AC IN (Seite 8)

Mit diesem Anschluss verbinden Sie das Netzkabel (mitgeliefert).

13 Aussparung für die Sicherheitssperre

Die Aussparung für die Sicherheitssperre ist für ein Micro Saver Security-System von Kensington gedacht. Micro Saver Security System ist ein Warenzeichen von Kensington.

14 Audioeingangsbuchse für INPUT1 (Seite 8)

Über diese Buchse werden Tonsignale eingespeist, wenn das Gerät an den Audioausgang eines Computers oder eines anderen Audiogeräts angeschlossen ist, der bzw. das an INPUT1 angeschlossen ist.

15 HD 15-Eingangsanschluss (analoges RGB) für INPUT1 (Seite 7)

Dieser Anschluss dient zum Einspeisen von analogen RGB-Videosignalen (0,700Vp-p, positiv) und Synchronisationssignalen.

16 Audioeingangsbuchse für INPUT2 (Seite 8)

Über diese Buchse werden Tonsignale eingespeist, wenn das Gerät an den Audioausgang eines Computers oder eines anderen Audiogeräts angeschlossen ist, der bzw. das an INPUT2 angeschlossen ist.

17 DVI-D-Eingangsanschluss (digitales RGB) für INPUT2 (SDM-X53) (Seite 7)

An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen.

18 HD 15-Eingangsanschluss (analoges RGB) für INPUT2 (SDM-X73/X93) (Seite 7)

Dieser Anschluss dient zum Einspeisen von analogen RGB-Videosignalen (0,700Vp-p, positiv) und Synchronisationssignalen.

19 Audioeingangsbuchse für INPUT3 (SDM-X73/X93) (Seite 8)

Über diese Buchse werden Tonsignale eingespeist, wenn das Gerät an den Audioausgang eines Computers oder eines anderen Audiogeräts angeschlossen ist, der bzw. das an INPUT3 angeschlossen ist.

20 DVI-D-Eingangsanschluss (digitales RGB) für INPUT3 (SDM-X73/X93) (Seite 7)

An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen.

21 Kabelhalter (Seite 9)

Mit diesem Teil können Sie Kabel sicher am Monitor befestigen.

Installation

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• LCD-Bildschirm
- Netzkabel
• HD15-HD15-Videosignalkabel (analoges RGB)
• DVI-D-Videosignalkabel (digitales RGB)
• Audiokabel (Stereoministecker)
- CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)
- Garantiekarte
- Kurzreferenz

Schritt 1: Anschließen der Videosignalkabel

• Schalten Sie vor dem Anschließen den Monitor und den Computer aus.
• Wenn Sie den Computer an den HD15-Eingangsanschluss (analoges RGB) des Monitors anschließen, schlagen Sie bitte unter „Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)“ nach.

Hinweis

Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.

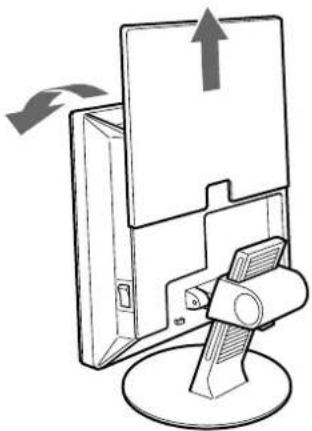

1 Schieben Sie die hintere Abdeckung nach oben.
2 Neigen Sie den Bildschirm nach vorn.

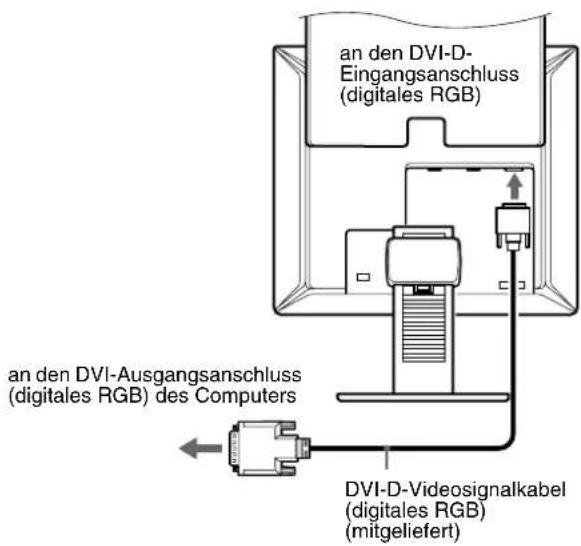

Anschließen eines Computers mit einem DVI-Ausgangsanschluss (digitales RGB)

Schließen Sie den Computer mit dem mitgelieferten DVI-D-Videosignalkabel (digitales RGB) an den DVI-D-

Eingangsanschluss (digitales RGB) für INPUT2 (SDM-X53) bzw. INPUT3 (SDM-X73/X93) am Monitor an.

an den DVI-D- Eingangsanschluss (digitales RGB) an den DVI-Ausgangsanschluss (digitales RGB) des Computers DVI-D-Videosignalkabel (digitales RGB) (mitgeliefert)

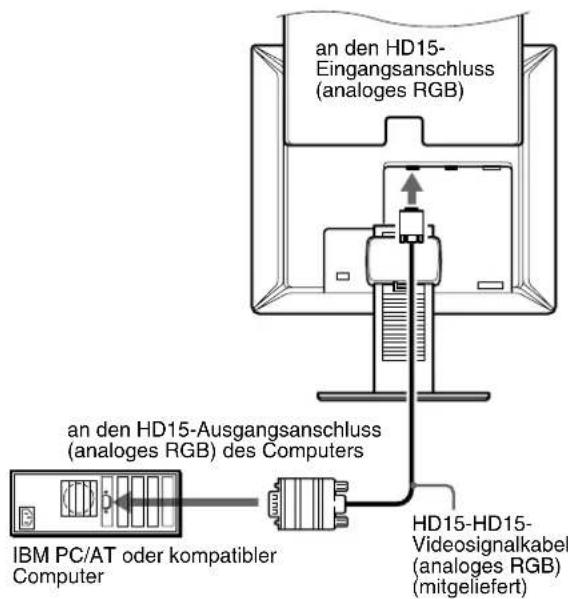

Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)

Schließen Sie den Computer mit dem mitgelieferten HD15-HD15-Vidcosignalkabel (analoges RGB) an den HD15-Eingangsanschluss (analoges RGB) für INPUT1 oder INPUT2 (SDM-X73/X93) am Monitor an.

Schließen Sie den Computer wie in den folgenden Abbildungen dargestellt an.

■ Anschließen an einen IBM PC/AT oder kompatiblen Computer

an den HD15- Eingangsanschluss (analoges RGB) an den HD15- Ausgangsanschluss (analoges RGB) des Computers IBM PC/AT oder kompatibler Computer HD15-HD15- Videosignalkabel (analoges RGB) (mitgeliefert)

(Fortsetzung)

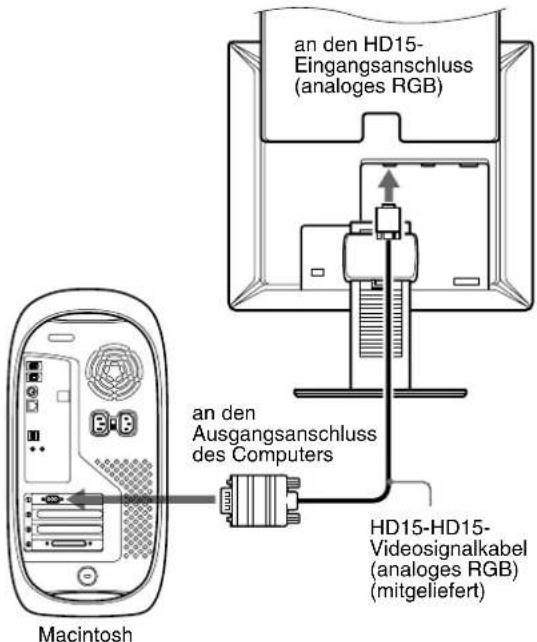

■ Anschließen an einen Macintosh

an den HD15- Eingangsanschluss (analoges RGB) an den Ausgangsanschluss des Computers Macintosh HD15-HD15- Videosignalkabel (analoges RGB) (mitgeliefert)

Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.

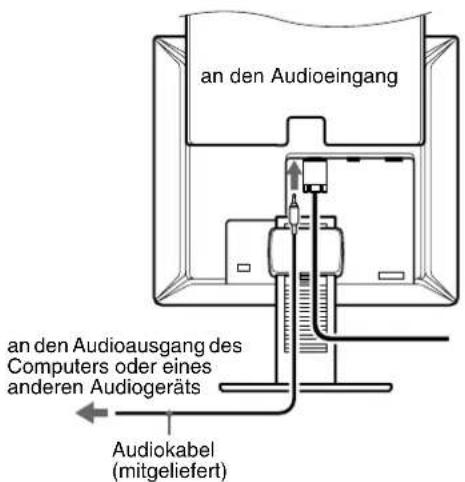

Schritt 2: Anschließen des Audiokabels

Schließen Sie das mitgelieferte Audiokabel an die entsprechende Audioeingangsbuchse des Monitors an.

Über die Lautsprecher des Monitors oder über Kopfhörer können Sie Ton vom Computer oder anderen Audiogeräten, die an die Audioeingangsbuchsen des Monitors angeschlossen sind, wiedergeben lassen.

Weitere Informationen finden Sie unter „Einstellen der Lautstärke“ auf Seite 18.

an den Audioeingang an den Audioausgang des Computers oder eines anderen Audiogeräts Audiokabel (mitgeliefert)

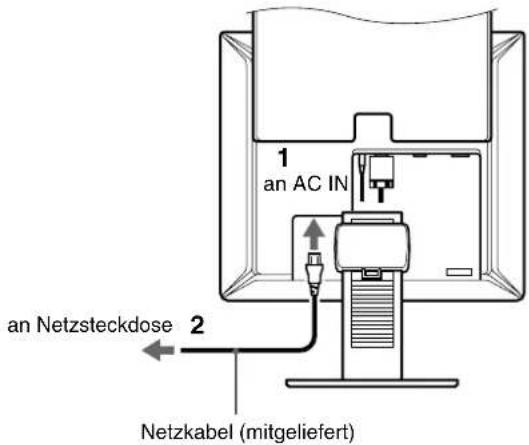

Schritt 3: Anschließen des Netzkabels

1 Schließen Sie das mitgelieferte Netzkabel fest an den Netzeingang AC IN des Monitors an.

2 Schließen Sie das andere Ende fest an eine Netzsteckdose an.

1 an AC IN an Netzsteckdose 2 Netzkabel (mitgeliefert)

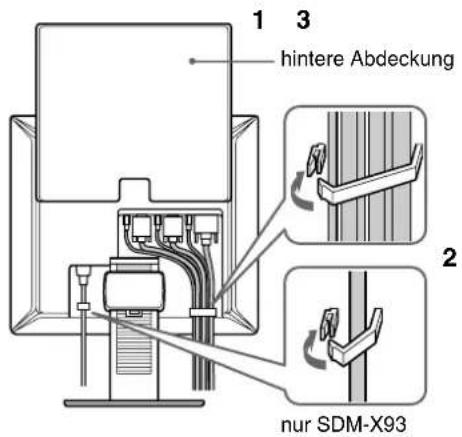

Schritt 4: Bündeln der Kabel

1 Schieben Sie die hintere Abdeckung nach oben.
2 Befestigen Sie das Videosignalkabel, die Audiokabel und das Netzkabel mit dem Kabelhalter am Gehäuse.
3 Schieben Sie die hintere Abdeckung nach unten.

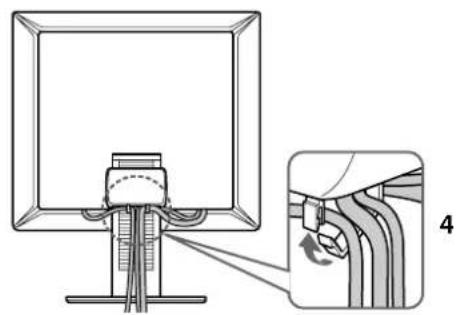

4 Bündeln Sie alle Kabel im Kabelhalter des Ständers.

1 3 hintere Abdeckung 2 nur SDM-X93

Wenn Sie nicht alle Kabel im Kabelhalter des Ständers bündeln können, lassen Sie einige herunterhängen.

Schritt 5: Einschalten von Monitor und Computer

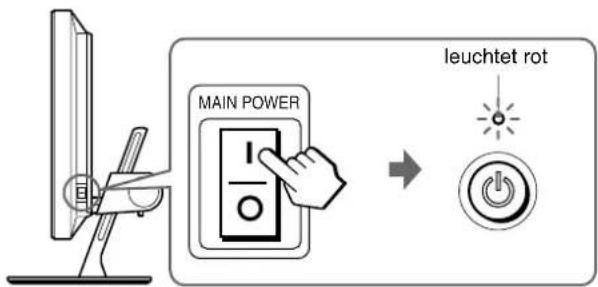

1 Drücken Sie gegebenenfalls den Hauptnetzschalter MAIN POWER an der rechten Seite des Monitors in Richtung I. Achten Sie darauf, dass die Netzanzeige ⏻ rot aufleuchtet.

Hinweis

Bei Lieferung ist der Hauptnetzschalter MAIN POWER eingeschaltet (I).

MAIN POWER leuchtet rot

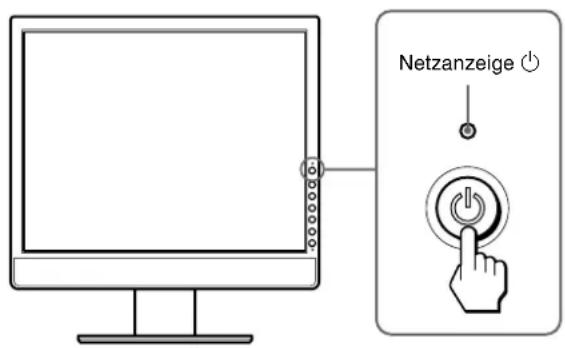

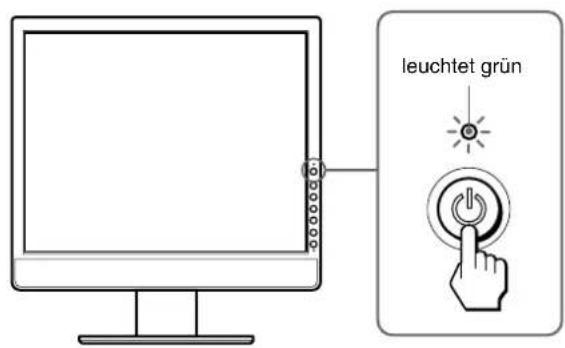

2 Drücken Sie den Netzschalter ⏻ vorne rechts am Monitor.

Die Netzanzeige ⏻ leuchtet grün auf.

leuchtet grün

3 Schalten Sie den Computer ein.
4 Drücken Sie die Taste INPUT, um das gewünschte Eingangssignal auszuwählen.

Das Bild vom ausgewählten Eingang erscheint auf dem Bildschirm.

Weitere Informationen finden Sie unter „Auswählen des Eingangssignals (Taste INPUT)“ auf Seite 11.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein (Seite 12).

(Fortsetzung)

Wenn auf dem Bildschirm kein Bild erscheint

• Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein.
• Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint:
• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.
• Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Taste INPUT drücken (Seite 11).
• Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint:
  – Das Videosignalkabel muss richtig angeschlossen sein.
• Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Taste INPUT drücken (Seite 11).
• Wenn „UNZULÄSSIGER BEREICH“ erscheint, schließen Sie wieder Ihren alten Monitor an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

SDM-X53

	Analoges RGB Digitales RGB
Horizontal-frequenz	28–61 kHz 28–49 kHz
Vertical-frequenz	48–75 Hz 60 Hz
Auflösung	1024 × 768 oder weniger

SDM-X73/X93

	Analoges RGB Digitales RGB
Horizontal-frequenz	28–80 kHz 28–64 kHz
Vertical-frequenz	48–75 Hz 60 Hz
Auflösung	1280 × 1024 oder weniger

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 21.

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden.

Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Die Vertikalfrequenz ist auf 60 Hz eingestellt.

Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

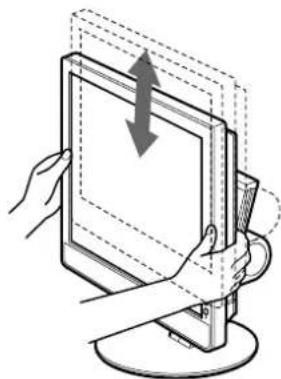

Schritt 6: Einstellen von Höhe und Neigung

Mit dem Ständer können Sie den Monitor innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm an den Seiten und stellen Sie den Bildschirm wie gewünscht ein.

So können Sie ergonomisch mit dem Monitor arbeiten

Berücksichtigen Sie beim Einstellen des Monitorwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Hinweis

Wenn Sie die Neigung und Höhe des Bildschirms einstellen, gehen Sie langsam und vorsichtig vor. Achten Sie darauf, den Monitor nicht gegen die Schreibtischplatte zu stoßen.

Auswählen des Eingangssignals (Taste INPUT)

Drücken Sie die Taste INPUT.

Das Eingangssignal wechselt mit jedem Tastendruck.

SDM-X53

Bildschirmmeldung (erscheint ca. 5 Sekunden lang oben links)	Konfiguration des Eingangssignals
INPUT1 : HD15 HD15-Eingangsanschluss(analoges RGB) für INPUT1
INPUT2 : DVI-D DVI-D-Eingangsanschluss(digitales RGB) für INPUT2

SDM-X73/X93

Bildschirmmeldung (erscheint ca. 5 Sekunden lang oben links)	Konfiguration des Eingangssignals
INPUT1 : HD15 HD15-Eingangsanschluss(analoges RGB) für INPUT1
INPUT2 : HD15 HD15-Eingangsanschluss(analoges RGB) für INPUT2
INPUT3 : DVI-D DVI-D-Eingangsanschluss(digitales RGB) für INPUT3

Einstellen des Monitors

Vor dem Einstellen

Verbinden Sie den Monitor mit dem Computer und schalten Sie beide Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie mindestens 30 Minuten warten, bevor Sie Einstellungen vornehmen.

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

MENU BILD EINSTELLEN HELL 100 70 50 SCHÄRFE 1280 1024 60 Hz x

2 Wählen Sie das Menü aus.

Wählen Sie mit den Tasten ↓/↑ das gewünschte Menü aus. Wechseln Sie mit der Taste OK zur ersten Menüoption.

3 Wählen Sie die einzustellende Option aus.

Wählen Sie mit den Tasten ↓/↑ die gewünschte Option und drücken Sie dann OK.

Wenn eine der Menüoptionen ist

Wenn Sie auswählen und die Taste OK drücken, wird wieder das vorhergehende Menü angezeigt.

4 Wählen Sie einen Wert für die Option.

Nehmen Sie die Einstellung mit den Tasten ↓/↑ vor und drücken Sie dann OK. Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das vorherige Menü wird wieder angezeigt.

5 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 45 Sekunden automatisch ausgeblendet.

■ Zurücksetzen der Werte auf die Standardeinstellungen

Sie können die Einstellungen über das Menü ZURÜCKSETZEN zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie unter „→“ (ZURÜCKSETZEN)“ auf Seite 17.

Menü BILD EINSTELLEN

Über das Menü BILD EINSTELLEN können Sie folgende Optionen einstellen.

• MODUS (ECO-Modus)
  • HINTERGRUNDBEL
  • KONTRAST ①
  • HELLIGKEIT
  • ZURÜCKSETZEN →←
  • SCHÄRFE

BILD EINSTELLEN HELL 100 : 100 70 50 SCHÄRFE 1280 1024 60Hz x

■ Auswählen von MODUS (ECO-Modus)

Sie können den Bildmodus auswählen und damit den Stromverbrauch reduzieren.

Hinweis

Sie können den Bildmodus auch mit der Taste ECO (Seite 5, 19) an der Vorderseite des Monitors einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (BILD EINSTELLEN) und drücken Sie die Taste OK.

Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „HELL“ und drücken Sie die Taste OK.

Auf dem Bildschirm wird das Menü „MODUS“ angezeigt.

MODUS ■HELL MITTEL DUNKEL AUTOMATISCH 1280 1024 60Hzx

4 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus aus und drücken Sie OK.

Die Helligkeit des Bildschirms ändert sich, wenn Sie HELL → MITTEL → DUNKEL auswählen, und die

Leistungsaufnahme wird verringert. Wenn Sie „AUTOMATISCH“ wählen, passt der Monitor die Helligkeit des Bildschirms automatisch an die Lichtverhältnisse der Umgebung an (automatische Helligkeitseinstellfunktion). Weitere Informationen dazu finden Sie unter „Automatische Helligkeitseinstellung (Lichtsensor)“ auf Seite 19.

Hinweis

Im Modus AUTOMATISCH können Sie die Hintergrundbeleuchtung nicht einstellen.

■ Einstellen von HINTERGRUNDBEL

Wenn der Bildschirm zu hell ist, stellen Sie die Hintergrundbeleuchtung ein, so dass die Anzeigen auf dem Bildschirm besser zu erkennen sind.

Hinweis

Die Hintergrundbeleuchtung kann nicht eingestellt werden, wenn der ECO-Modus auf „AUTOMATISCH“ gesetzt ist (Seite 19).

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (BILD EINSTELLEN) und drücken Sie dann OK.

Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „ |:HINTERGRUNDBEL“ und drücken Sie dann OK.

Auf dem Bildschirm wird das Menü „HINTERGRUNDBEL“ angezeigt.

4 Stellen Sie mit den Tasten ↓/↑ die Hintergrundhelligkeit ein und drücken Sie OK.

■ Einstellen von KONTRAST Ⓞ

Hiermit können Sie den Bildkontrast einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (BILD EINSTELLEN) und drücken Sie dann OK.

Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „∅ KONTRAST“ und drücken Sie dann OK.

Auf dem Bildschirm wird das Menü „KONTRAST“ angezeigt.

4 Stellen Sie mit den Tasten ↓/↑ den Kontrast ein und drücken Sie OK.

■ Einstellen von HELLIGKEIT

Hiermit können Sie die Bildhelligkeit (Schwarzwert) einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option 📶 (BILD EINSTELLEN) und drücken Sie dann OK.

Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „ HELLIGKEIT“ und drücken Sie dann OK.

Auf dem Bildschirm wird das Menü „HELLIGKEIT“ angezeigt.

4 Stellen Sie mit den Tasten ↓/↑ die Helligkeit ein und drücken Sie OK.

(Fortsetzung)

■ Zurücksetzen aller Einstelldaten auf die Standardwerte

Sie können die Einstellungen auf die Standardwerte zurücksetzen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option 📶 (BILD EINSTELLEN) und drücken Sie die Taste OK.

Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „→← ZURÜCKSETZEN“ und drücken Sie die Taste OK.

Das Menü „ZURÜCKSETZEN“ erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus aus und drücken Sie OK.

- OK: Zum Zurücksetzen aller Einstellungen im Menü BILD EINSTELLEN auf die Standardwerte.

- ABBRECHEN: Zum Abbrechen des Zurücksetzens und zum Zurückschalten zum Menü BILD EINSTELLEN.

■ Einstellen von SCHÄRFE

Sie können die Konturen von Bildern usw. schärfer einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option 📁 (BILD EINSTELLEN) und drücken Sie die Taste OK.

Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „SCHÄRFE“ und drücken Sie die Taste OK.

Das Menü „SCHÄRFE“ wird auf dem Bildschirm angezeigt.

4 Stellen Sie mit den Tasten ↓/↑ die Schärfe ein und drücken Sie OK.

Menü A BILDSCHIRM (nur analoges RGB-Signal)

Über das Menü BILDSCHIRM können Sie folgende Optionen einstellen.

• AUTOMATISCH

- PHASE

• PITCH

• H CENTER

• V CENTER

BILDSCHIRM AUTOMATISCH PHASE PITCH H CENTER V CENTER 1280 1024 60Hzx

Hinweis

Wenn digitale RGB-Signale vom DVI-D-Eingangsanschluss für INPUT2 (SDM-X53) bzw. INPUT3 (SDM-X73/X93) eingehen, ist diese Einstellung nicht erforderlich.

■ Automatische Einstellung der Bildqualität

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint (Seite 19).

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.

Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Monitors nicht zufrieden stellend eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen (siehe „AUTOMATISCH“ unten).

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen

Sie können die Schärfe (Phase/Pitch) und Position (horizontal/vertikal) des Bildes auch manuell einstellen.

Diese Einstellungen werden im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder ein zuvor eingespeistes und gespeichertes Eingangssignal eingeht.

■ Vornehmen einer weiteren automatischen Einstellung der Bildqualität für das aktuelle Eingangssignal (AUTOMATISCH)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „AUTOMATISCH“ und drücken Sie dann OK.

Nehmen Sie die gewünschten Einstellungen von Phase und Pitch des Bildschirms sowie horizontaler bzw. vertikaler Position für das aktuelle Eingangssignal vor und speichern Sie die Einstellungen.

■ Manuelles Einstellen der Bildschärfe (Phase/Pitch)

Sie können die Bildschärfe folgendermaßen einstellen. Diese Einstellung gilt, wenn der Computer an den HD15-

Eingangsanschluss (analoges RGB) am Monitor angeschlossen ist.

1 Stellen Sie die Auflösung am Computer auf 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93) ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM, wählen Sie Gebiet und Modell aus und rufen Sie das Testmuster auf. Für Windows
Klicken Sie auf [Utility] → [Windows]/[Win Utility.exe].
Für Macintosh
Klicken Sie auf [Utility] → [Mac]/[Mac Utility].

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option „PHASE“ und drücken Sie dann OK.

Das Einstellmenü „PHASE“ erscheint auf dem Bildschirm.

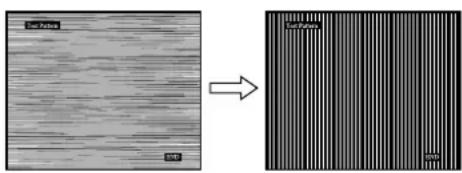

7 Reduzieren Sie mit den Tasten ↓/↑ die horizontalen Streifen auf ein Minimum.

Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden.

8 Drücken Sie die Taste OK.

Das Hauptmenü erscheint auf dem Bildschirm.

Wenn auf dem gesamten Bildschirm vertikale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten den Pitch ein.

9 Wählen Sie mit den Tasten ↓/↑ die Option „PITCH“ und drücken Sie dann OK.

Das Einstellmenü „PITCH“ erscheint auf dem Bildschirm.

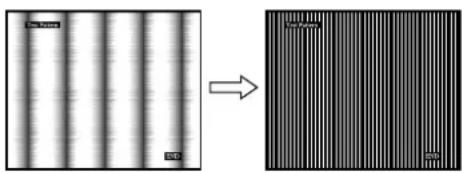

10 Drücken Sie die Tasten ↓/↑, bis die vertikalen Streifen nicht mehr zu sehen sind.

Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden.

11 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschaltet.

■ Manuelles Einstellen der Bildposition (H CENTER /V CENTER)

Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen Sie die Bildposition folgendermaßen ein.

1 Stellen Sie die Auflösung am Computer auf 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93) ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM, wählen Sie Gebiet und Modell aus und rufen Sie das Testmuster auf. Für Windows

Klicken Sie auf [Utility] → [Windows]/[Win Utility.exe]. Für Macintosh

Klicken Sie auf [Utility] → [Mac]/[Mac Utility].

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option „H CENTER“ oder „V CENTER“ und drücken Sie dann OK.

Das Einstellmenü „H CENTER“ oder „V CENTER“ erscheint auf dem Bildschirm.

7 Schieben Sie das Testmuster mit den Tasten ↓/↑ in die Mitte des Bildschirms.

8 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschaltet.

Menü :FARBE

Sie können den Farbpegel für das weiße Farbfeld im Bild aus den Standardeinstellungen für die Farbtemperatur auswählen.

Sie können die Farbtemperatur, falls erforderlich, auch feineinstellen.

FARBE ■9300K 6500K BENUTZER LEINSTELLUNG 1280 1024 60Hz x

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ☐ (FARBE) und drücken Sie dann OK.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Farbtemperatur aus und drücken Sie OK.

Wenn Sie die Farbtemperatur von 9300K auf 6500K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich.

■ Feineinstellen der Farbtemperatur

Die INPUT-Einstellung wird gespeichert.

SDM-X53: INPUT1 oder INPUT2 (DVI-D)

SDM-X73/93: INPUT1, INPUT2 oder INPUT3 (DVI-D)

(Fortsetzung)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (FARBE) und drücken Sie dann OK.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „EINSTELLUNG“ und drücken Sie dann OK.

Das Menü für die Feineinstellung der Farbtemperatur erscheint auf dem Bildschirm.

BENUTZEREINST R 50 G 50 B 50 1280x1024/60Hz OK EX | MENU

4 Wählen Sie mit den Tasten ↓/↑ die Option R (Rot) oder B (Blau) und drücken Sie OK. Stellen Sie dann mit den Tasten ↓/↑ die Farbtemperatur ein und drücken Sie OK.

Bei dieser Einstellung wird die Farbtemperatur verändert, indem die R- oder die B-Komponente im Vergleich zur G-Komponente (Grün) verstärkt oder abgeschwächt wird. Die G-Komponente bleibt dabei unverändert.

5 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie dann OK.

Die neue Farbeinstellung wird gespeichert und automatisch abgerufen, wenn Sie „Benutzer“ auswählen.

Das Menü FARBE erscheint auf dem Bildschirm.

Menü γ GAMMA

Sie können die Farben des Bildes auf dem Bildschirm mit den Originalfarben des Bildes abgleichen.

■ Auswählen von GAMMA

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option γ (GAMMA) und drücken Sie dann OK.

Das Menü GAMMA erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus aus und drücken Sie OK.

Menü POSITION MENÜ

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

POSITION MENU 1280x1024/60Hz OK EX | MENU

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (POSITION MENÜ) und drücken Sie die Taste OK.

Das Menü „POSITION MENÜ“ wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Position aus und drücken Sie OK.

Sie können eine von 9 Positionen für das Menü auswählen.

Menü → EINGANGSERKENN AUS

EIN/

Wenn Sie im Menü EINGANGSERKENN EIN/AUS die Option AUTOMATIK EIN wählen, erkennt der Monitor automatisch, ob an einem Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird automatisch zu dem Eingang umgeschaltet, bevor der Monitor in den Energiesparmodus wechselt.

EINGANGSERKENN ■AUTOMATIK EIN AUTOMATIK AUS 1280x1024/60Hz

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option → (EINGANGSERKENN EIN/AUS) und drücken Sie die Taste OK.

Das Menü EINGANGSERKENN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus aus und drücken Sie OK.

- EIN: Wenn am ausgewählten Eingangsanschluss kein Signal eingeht oder wenn Sie mit der Taste INPUT am Monitor einen Eingangsanschluss auswählen, an dem kein Signal eingeht, wird eine Meldung am Bildschirm angezeigt (Seite 20) und der Monitor prüft automatisch, ob an einem anderen Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird zu diesem Eingang umgeschaltet. Wenn zu einem anderen Eingang umgeschaltet wird, erscheint der ausgewählte Eingangsanschluss oben links auf dem Bildschirm.

Wenn kein Signal eingespeist wird, wechselt der Monitor automatisch in den Energiesparmodus.

- AUS: Der Eingang wird nicht automatisch gewechselt. Drücken Sie die Taste INPUT, wenn Sie den Eingang wechseln möchten.

Menü LANGUAGE

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280x1024/60Hz

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ☐ (LANGUAGE) aus und drücken Sie die Taste OK.

Das Menü LANGUAGE wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ eine Sprache aus und drücken Sie OK.

• English: Englisch
  • Français: Französisch
• Deutsch
• Español: Spanish
  • Italiano: Italienisch
  • Nederlands: Niederländisch
  • Svenska: Schwedisch
  ·:由本語isch
  • : 电inesisch

• Русский: R u s

Menü →•← ZURÜCKSETZEN

Hiermit können Sie die Werte auf die Standardeinstellungen zurücksetzen.

ZURUCKSETZEN OK ABBRECHEN 1 280 x 10 24 / 60 Hz

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option → (ZURÜCKSETZEN) aus und drücken Sie die Taste OK.

Das Menü ZURÜCKSETZEN wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie dann OK.

• OK: Zum Zurücksetzen aller Einstellungen auf die werkseitigen Werte. Beachten Sie, dass die Einstellung für
  „LANGUAGE“ bei diesem Verfahren nicht zurückgesetzt wird.

- ABBRECHEN: Zum Abbrechen des Zurücksetzens und zum Zurückschalten zum Menübildschirm.

Menü MENSÜ-SPERRE

Hiermit können Sie Bedienelemente sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern.

MENU-SPERRE EIN ■AUS 1280x1024/60Hz

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option Oₙ (MENÜ-SPERRE) aus und drücken Sie die Taste OK.

Das Menü, MENÜ-SPERRE wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ die Einstellung „EIN“ oder „AUS“.

- EIN: Sie können nur noch den Netzschalter ⏻ und die Taste INPUT benutzen. Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint ♦h dem Bildschirm.

- AUS: Die Menüsperre wird deaktiviert. Wenn „O n MENÜ-SPERRE“ auf „EIN“ gesetzt ist und Sie die Taste MENU drücken, wird automatisch O n (MENÜ-SPERRE) ausgewählt.

Technische Merkmale

Einstellen der Lautstärke

Über die Lautsprecher des Monitors oder über Kopfhörer können Sie Ton vom Computer oder anderen Audiogeräten, die an die Audioeingangsbuchsen des Monitors angeschlossen sind, wiedergeben lassen.

Die Lautstärke lässt sich über ein separates Menü „Lautstärke“ einstellen, das Sie nicht über das Hauptmenü aufrufen können.

1 Drücken Sie die Tasten ↓/↑, wenn kein Menü auf dem Bildschirm angezeigt wird.

LAUTSTÄRKE 30

2 Stellen Sie die Lautstärke mit den Tasten ↓/↑ ein.

Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet.

Hinweise

• Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, lässt sich die Lautstärke nicht einstellen.
• Wenn sich der Monitor im Stromsparmodus befindet, wird über die Lautsprecher oder die Kopfhörer kein Ton ausgegeben.

Die Energiesparfunktion

Dieser Monitor entspricht den Energiesparrichtlinien von VESA, ENERGY STAR und NUTEK. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling) unterstützt, wird der Stromverbrauch des Geräts wie unten erläutert reduziert.

SDM-X53

Betriebsmodus Leistungsaufnahme Netzanzeige ⏻
Normalbetrieb max. 25 W grün
ECO-Modus grün
Deaktiviert* (Tiefschlaf)	max. 1,2 W** gelb
Netzschalter ⏻ aus max. 1,0 W rot
Hauptstromversorgung ausgeschaltet	0 W aus

SDM-X73

Betriebsmodus Leistungsaufnahme Netzanzeige
Normalbetrieb max. 45 W grün
ECO-Modus grün
Deaktiviert* (Tiefschlaf)	max. 1,2 W** gclb
Netzschalter	aus max. 1,0 W rot
Hauptstromversorgung ausgeschaltet	0 W aus

SDM-X93

Betriebsmodus Leistungsaufnahme Netzanzeige
Normalbetrieb max. 50 W grün
ECO-Modus grün
Deaktiviert* (Tiefschlaf)	max. 1,2 W** gelb
Netzschalter	aus max. 1,0 W rot
Hauptstromversorgung ausgeschaltet	0 W aus

* Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und „KEIN EING SIGNAL“ erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Monitor in den Energiesparmodus.

„Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltschutzbehörde der USA) definiert wurde.

** Die maximale Leistungsaufnahme bei einer Stromversorgung mit 100-120 V Wechselstrom beträgt 1,0 W.

Verringern der Leistungsaufnahme (ECO-Modus)

Wenn Sie die Taste ECO an der Vorderseite des Monitors mehrmals drücken, können Sie für die Bildhelligkeit die Einstellung HELL → MITTEL → DUNKEL wählen und die Leistungsaufnahme verringern.

Wenn Sie „AUTOMATISCH“ wählen, passt der Monitor die Helligkeit des Bildschirms automatisch an die Lichtverhältnisse der Umgebung an (automatische Helligkeitseinstellfunktion). Weitere Informationen dazu finden Sie unter „Automatische Helligkeitseinstellung (Lichtsensor)“ auf Seite 19.

Hinweis

Sie können den Bildmodus auch mit MODUS (ECO-Modus) (Seite 13) im Menü BILD EINSTELLEN auswählen.

Drücken Sie mehrmals die Taste ECO.

Standardmäßig ist die Bildschirmhelligkeit auf „MITTEL“ eingestellt. Wenn Sie einmal die Taste ECO drücken, wird „MITTEL“ (Standardeinstellung) angezeigt. Wenn Sie die Taste erneut drücken, wird DUNKEL angezeigt. Bei dieser Einstellung reduziert sich der Stromverbrauch auf etwa 50 %.

Mit jedem Tastendruck auf ECO wechselt der Modus folgendermaßen:

Der Modus wird auf dem Bildschirm angezeigt und die Bildhelligkeit wird je nach dem ausgewählten Modus eingestellt. Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet.

Automatisch Helligkeitseinstellung (Lichtsensor)

Der Monitor kann die Helligkeit des Bildschirms automatisch auf die Umgebungshelligkeit einstellen. Die Bildschirmhelligkeit wird auf den geeignetsten Wert eingestellt, wenn Sie den ECO-Modus mit der Taste ECO an der Vorderseite des Monitors auf AUTOMATISCH stellen oder wenn Sie den Modus im Menü BILD EINSTELLEN einstellen. Standardmäßig ist die Bildschirmhelligkeit auf „MITTEL“ eingestellt. Wenn Sie den ECO-Modus mit der Taste ECO vorn am Monitor auf „AUTOMATISCH“ setzen, wird der Einstellbalken angezeigt. Sie können die Helligkeit anhand des Balkens mit den Tasten

↓/↑ einstellen. Die Bildschirmhelligkeit ändert sich je nach dem Pegel, den Sie hier einstellen.

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal)

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Monitor cingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Monitor ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Monitor die automatische Einstellungsfunktion für die Bildqualität aktiviert und sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Monitorfrequenzbereiche): Horizontalfrequenz: 28–61 kHz (SDM-X53) 28–80 kHz (SDM-X73/X93)

Vertikalfrequenz: 48–75 Hz

Wenn der Monitor zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Monitor beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Monitors Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 14). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 21 nach.

Wenn „UNZULÄSSIGER BEREICH“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht. Überprüfen Sie Folgendes.

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 21.

Wenn „xxx.x kHz / xxx Hz“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Monitor die Horizontal- oder Vertikalfrequenz nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an.

INFORMATION UNZULÄSSIGER BEREICH EINGANG#:XXXXX XXX.XkHz/XXXHz

Wenn „AUFLÖSUNG > 1024 × 768“ angezeigt wird (SDM-X53)

Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt (maximal 1024 × 768 ).

Wenn „AUFLÖSUNG > 1280 × 1024“ angezeigt wird (SDM-X73/X93)

Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt (maximal 1280 × 1024 ).

Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass am zurzeit ausgewählten Eingang kein Eingangssignal eingeht.

Wenn EINGANGSERKENN EIN/AUS (Seite 16) auf EIN gesetzt ist, sucht der Monitor ein anderes Eingangssignal und wechselt den Eingang automatisch.

INFORMATION KEIN EING SIGNAL EINGANG#:XXXXX

IN STROMSPARMODUS

Etwa 5 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Stromsparmodus.

INFORMATION KEIN EING SIGNAL EINGANG#:XXXXX IN STROMSPARMODUS

Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Videosignalkabel nicht mehr an den zurzeit ausgewählten Eingang angeschlossen ist. Wenn EINGANGSERKENN EIN/AUS (Seite 16) auf EIN gesetzt ist, sucht der Monitor ein anderes Eingangssignal und wechselt den Eingang automatisch.

INFORMATION KABEL NICHT VERBUNDEN EINGANG#:XXXXX

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Bedienungsanleitung zu dem angeschlossenen Computer bzw. Gerät nach.

Führen Sie die Selbstdiagnosefunktion (Seite 23) aus, wenn sich ein Problem mit den im Folgenden empfohlenen Maßnahmen nicht beheben lässt.

Weitere Informationen und Unterstützung bei der Störungsbehebung finden Sie auf der Support-Website von Sony unter:

http://www.sony.net/

Symptom Überprüfen Sie bitte Folgendes:

Es wird kein Bild angezeigt.
Die Netzanzeige leuchtet nicht oder die Netzanzeige leuchtet nicht auf, wenn der Netzschalter gedrückt wird.	Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.Überprüfen Sie, ob der Hauptnetzschalter MAIN POWER des Monitors auf „ein“ steht (Seite 9).
Die Netzanzeige leuchtet rot.	Überprüfen Sie, ob der Netzschalter eingeschaltet ist.
Die Netzanzeige leuchtet grün.	Verwenden Sie die Selbstdiagnosefunktion (Seite 23).
„KABEL NICHT VERBUNDEN“ erscheint auf dem Bildschirm.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 11).Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint unter Umständen „KABEL NICHT VERBUNDEN“ am Bildschirm. Dies ist keine Fehlfunktion.
Die Meldung „KEIN EING SIGNAL“ erscheint auf dem Bildschirm oder die Netzanzeige leuchtet gelb.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 11).■Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeDer Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.Überprüfen Sie, ob der Computer eingeschaltet ist.
„UNZULÄSSIGER BEREICH“ erscheint auf dem Bildschirm (Seite 20).	■Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeÜberprüfen Sie, ob die Videofrequenz im für den Monitor angegebenen Bereich liegt.Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein:Horizontalfrequenz: 28–61 kHz (SDM-X53), 28–80 kHz (SDM-X73/X93)Vertikalfrequenz: 48–75 HzAuflösung: max. 1024 × 768 (SDM-X53), max. 1280 × 1024 (SDM-X73/X93)
Sie arbeiten mit einem Windows-System.	Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Geräteauswahlbildschirm von Windows die Option „SDM-X53, SDM-X73 oder SDM-X93“. Wenn „SDM-X53, SDM-X73 oder SDM-X93“ in der Liste „Modelle“ nicht angezeigt wird, probieren Sie es mit „Plug & Play“.
Sie arbeiten mit einem Macintosh-System.	Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.

(Fortsetzung)

Symptom Überprüfen Sie bitte Folgendes:
Das Bild flimmert, springt, oszilliert oder ist gestört.	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors.Halten Sie den Monitor von Stromleitungen fern oder schützen Sie den Monitor durch eine Magnetabschirmung.Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.Andern Sie die Ausrichtung des Monitors.Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Uberprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Dieser Monitor kann Signale im Zeilensprungmodus nicht verarbeiten. Stellen Sie progressive Signale ein.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen. Empfohlen werden 60 Hz.
Das Bild ist verschwommen.	Stellen Sie Helligkeit und Kontrast ein (Seite 13).Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93) ein.
Doppelbilder sind zu sehen.	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Uberprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt (nur analoges RGB-Signal).	Stellen Sie Pitch und Phase ein (Seite 14).Stellen Sie die Bildposition ein (Seite 15). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist zu klein.	Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93) ein.
Das Bild ist zu dunkel.	Stellen Sie die Helligkeit ein (Seite 13).Stellen Sie die Hintergrundbeleuchtung ein (Seite 13).Nach dem Einschalten des Monitors dauert es einige Minuten, bis der Bildschirm hell wird.Stellen Sie den Gammamodus im Menü GAMMA ein (Seite 16).Je nach dem ausgewählten ECO-Modus wird der Bildschirm möglicherweise dunkler.
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar.	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).
Die Farbe ist nicht gleichmäßig.	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).
Weiß sieht nicht weiß aus.	Stellen Sie die Farbtemperatur ein (Seite 15).
Die Bedienelemente am Monitor funktionieren nicht.(Orscheint auf dem Bildschirm.)	Wenn „MENÜ-SPERRE“ auf „EIN“ gesetzt ist, setzen Sie sie die Option auf „AUS“(Seite 17).
Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.	Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.
Wenn die Hauptstromversorgung ausgeschaltet wird, leuchtet die Netzanzeige ☐ noch eine Weile.	Wenn die Hauptstromversorgung eingeschaltet ist, aber der Netzschalter ☐ nicht gedrückt wurde, oder wenn sich der Monitor im Energiesparmodus befindet, schaltet sich die Netzanzeige ☐ möglicherweise nicht sofort aus, wenn Sie das Gerät am Schalter MAIN POWER ausschalten. Dies ist keine Fehlfunktion.

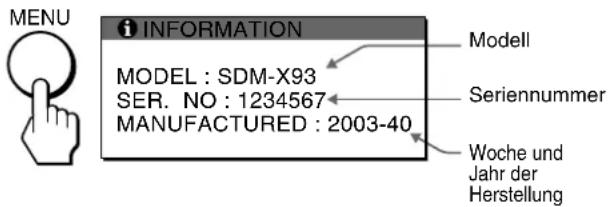

Anzeigen von Informationen zu diesem Monitor Während Videosignale am Monitor eingehen, halten Sie die Taste MENU mehr als fünf Sekunden lang gedrückt, bis ein Feld mit Informationen erscheint.

Drücken Sie erneut die Taste MENU, um das Feld auszublenden.

Beispiel

MENU INFORMATION MODEL : SDM-X93 SER. NO : 1234567 MANUFACTURED : 2003-40 Modell Seriennummer Woche und Jahr der Herstellung

Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellname: SDM-X53, SDM-X73 oder SDM-X93
• Seriennummer
  • Detaillierte Beschreibung des Problems
• Kaufdatum
• Modellbezeichnung und technische Daten des Computers und der Grafikkarte
• Typ der eingespeisten Signale (analoge RGB-Signale/digitale RGB-Signale)

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer (an den Computern) ein Problem auftritt, erscheint ein leerer Bildschirm und die Netzanzeige ⏻ leuchtet grün. Wenn die Netzanzeige ⏻ gelb leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

Netzanzeige 🔊

Wenn das Bild auf dem Bildschirm ausgeblendet wird und die Netzanzeige ⏻ grün leuchtet

1 Schalten Sie den Monitor am Netzschalter ⏻ aus und lösen Sie die Videosignalkabel vom Gerät.

2 Schalten Sie den Monitor mit dem Netzschalter ⏻ ein.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videoeingangskabel wieder an und überprüfen Sie den Zustand des/der Computer(s).

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler.

Wenn die Netzanzeige ⏻ gelb leuchtet

Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

Der Stromsparmodus des Computers wird deaktiviert, die Netzanzeige ⏻ leuchtet grün und das Bild erscheint auf dem Bildschirm.

Technische Daten

SDM-X53

LCD-Bildschirm

Bildschirmtyp: a-Si-TFT-Aktivmatrix

Bildgröße: 38 cm

Eingangssignalformat

RGB-Betriebsfrequenz*

Horizontal: 28–61 kHz (analoges RGB)

28–49 kHz (digitales RGB)

Vertikal: 48–75 Hz (analoges RGB)

60 Hz (digitales RGB)

Auflösung

Horizontal: max. 1024 Punkte

Vertikal: max. 768 Zeilen

Eingangssignalpegel

Analoges RGB-Videosignal:

0,7 Vp-p, 75 Ω, positiv

Synchronisationssignal:

TTL-Pegel, 2,2 kΩ, positiv oder negativ (separates

horizontales und vertikales Signal oder

zusammengesetztes Synchronisationssignal)

0,3 Vp-p, 75 Ω, negativ (Grünsignal mit

Synchronisation)

Digitales RGB-Signal (DVI):

TMDS (einfache Verbindung)

Audioeingang

Stereominibuchse, 0,5 V effektiver Mittelwert, 47 kΩ

Lautsprecherausgang

1 W × 2

Kopfhörerbuchse

Stereominibuchse

Betriebsspannung

Bildschirm (aufrecht stehend):

ca. 339 × 319–419 × 201–231 mm (mit Ständer)

ca. 339 × 297 × 53 mm (ohne Ständer)

Gewicht

ca. 4,6 kg (mit Ständer)

ca. 3,0 kg (ohne Ständer)

Plug & Play

DDC2B

Zubehör

Siehe Seite 7.

SDM-X73/X93

LCD-Bildschirm

Bildschirmtyp: a-Si-TFT-Aktivmatrix

Bildgröße: 43 cm (SDM-X73)

48 cm (SDM-X93)

Eingangssignalformat

RGB-Betriebsfrequenz*

Horizontal: 28–80 kHz (analogcs RGB)

28–64 kHz (digitales RGB)

Vertikal: 48–75 Hz (analoges RGB)

60 Hz (digitales RGB)

Auflösung

Horizontal: max. 1280 Punkte

Vertical: max. 1024 Zeilen

Eingangssignalpegel

Analoges RGB-Videosignal:

0,7 Vp-p, 75 Ω, positiv

Synchronisationssignal:

TTL-Pegel, 2,2 kΩ,

positiv oder negativ (separates horizontales und

vertikales Signal oder zusammengesetztes

Synchronisationssignal)

0,3 Vp-p, 75 Ω, negativ (Grünsignal mit

Synchronisation)

Digitales RGB-Signal (DVI):

TMDS (einfache Verbindung)

Audiocingang

Stereominibuchse, 0,5 V effektiver Mittelwert, 47 kΩ

Lautsprecherausgang

1 W × 2

Kopfhörerbuchse

Stereominibuchse

Betriebsspannung

Bildschirm (aufrecht stehend):

SDM-X73

ca. 367 × 361–461 × 232–248 mm (mit Ständer)

ca. 367 × 336 × 60 mm (ohne Ständer)

SDM-X93

ca. 412 × 395–495 × 232–248 mm (mit Ständer)

ca. 412 × 372 × 64 mm (ohne Ständer)

Gewicht

SDM-X73

ca. 7,1 kg (mit Ständer)

ca. 5,0 kg (ohne Ständer)

SDM-X93

ca. 7,5 kg (mit Ständer)

ca. 5,4 kg (ohne Ständer)

Plug & Play

DDC2B

Zubehör

Siehe Seite 7.

* Empfohlene Werte für das horizontale und vertikale Timing

- Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.

• Die horizontale Austastbreite sollte über 2,5 μSek. liegen.

• Die vertikale Austastbreite sollte über 450 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

TCO'99 Eco-document

Energisparfunktionen 18

Energisparfunktionen

Horisontell: Max. 1024 punkter

Horisontell: Max. 1280 punkter

Vertical: Max. 1024 linjer

Insignalnivåer

Analog RGB-videosignal:

0,7 Vp-p, 75 Ω, positiv

SYNC-signal:

Technische kenmerken....18

Technische gegevens ....24

Technische kenmerken

Het volume regelen

Stereo mini priključek

Zahteve za moč

Stereo mini priključek

Zahteve za moč
