Identificación de componentes y controles. 5

Configuración....7

Paso 1: Conecte los cables de señal de vídeo .....7

Paso 2: Conexión del cable de audio....8

Paso 3: Conexión del cable de alimentación ..... 8

Paso 4: Agrupación de los cables .....9

Paso 5: Encendido del monitor y el ordenador .....9

Paso 6: Ajuste de la altura y la inclinación. ..... 10

Selección de la señal de entrada (botón INPUT) ..... 11

Personalización del monitor....12

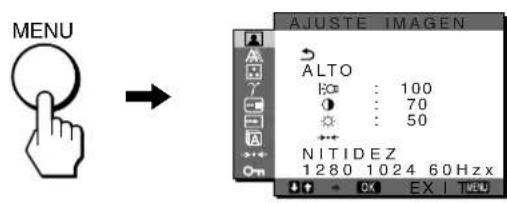

Navegación por el menú. 12

Menú AJUSTE IMAGEN....13

Menú PANTALLA (sólo para señales RGB analógicas)....14

Menú COLOR....15

Menú GAMMA 16

Menú POSICIÓN MENÚ 16

→ Menú SENS SEÑAL ENTR SI/NO ..... 16

Menú LANGUAGE....17

→←. Menú REST 17

Oπ Menú BLOQ DE AJUSTES 17

Características técnicas .....18

Control del volumen 18

Función de ahorro de energía 18

Reducción del consumo de energía (Modo ECO) ..... 19

Función de ajuste automático del brillo (sensor de luz) ..... 19

Función de ajuste automático de la calidad de imagen

(sólo para señales RGB analógicas) 19

Solución de problemas .....20

Mensajes en pantalla 20

Problemas y soluciones 21

Función de autodiagnóstico 23

Especificaciones .....24

Advertencia sobre las conexiones de la alimentación

- Utilice el cable de alimentación suministrado. Si utiliza un cable de alimentación diferente, asegúrese de que es compatible con el suministro eléctrico local.

Para los usuarios en EE.UU.

Si no utiliza el cable adecuado, este monitor no cumplirá las normas obligatorias de la FCC.

Para los usuarios en el Reino Unido

Si emplea el monitor en el Reino Unido, utilice el cable de alimentación apropiado para dicho país.

Ejemplo de tipos de enchufe

para 100 a 120 V CA para 200 a 240 V CA

El equipo debe instalarse cerca de una toma de corriente de fácil acceso.

Instalación

No instale ni deje el monitor:

• En lugares sujetos a temperaturas extremas, por ejemplo cerca de un radiador, o una salida de aire caliente o bajo la luz solar directa. Expuesto a temperaturas extremas, como en un automóvil aparcado bajo la luz solar directa o cerca de una salida de aire caliente, ya que podrían producirse deformaciones del exterior o fallos de funcionamiento.
• En lugares sujetos a vibraciones mecánicas o golpes.
• Cerca de equipos que generan campos magnéticos intensos, como un TV o demás electrodomésticos.
• En lugares expuestos a grandes cantidades de polvo, suciedad o arena, por ejemplo cerca de una ventana abierta o de una salida al exterior. Si lo instala temporalmente en un lugar exterior, asegúrese de tomar las precauciones adecuadas contra polvo y suciedad. En caso contrario, podrían producirse fallos de funcionamiento irreparables.

Manejo de la pantalla LCD

• No deje la pantalla LCD orientada al sol, ya que puede dañarse. Tenga cuidado cuando coloque el monitor cerca de una ventana.
• No presione ni raye la pantalla LCD. No sitúe objetos pesados sobre la pantalla LCD. Si lo hace, la pantalla puede perder uniformidad o podrían producirse fallos de funcionamiento en el panel LCD.
• Si utiliza el monitor en un lugar frío, es posible que aparezca una imagen residual en la pantalla. Esto no es un fallo de funcionamiento. La pantalla recuperará el nivel de funcionamiento normal al aumentar la temperatura.
• Si una imagen fija permanece en pantalla durante mucho tiempo, es posible que aparezca una imagen residual durante un tiempo. Dicha imagen residual desaparecerá eventualmente.
• El panel LCD se calienta durante el funcionamiento. Esto no es un fallo de funcionamiento.

Acerca del altavoz estéreo incorporado

Asegúrese de mantener alejados de la apertura del altavoz disquetes, cintas y equipos magnéticos de grabación, ya que los altavoces generan un campo magnético. Dicho campo puede afectar a los datos almacenados en discos y cintas magnéticas.

Nota sobre la pantalla LCD (Pantalla de cristal líquido)

Tenga en cuenta que la pantalla LCD está fabricada con tecnología de alta precisión. No obstante, es posible que aparezcan puntos negros o brillantes de luz (rojos, azules o verdes) de forma constante y ocasionalmente brillos o rayas de color irregular. Esto no es un fallo de funcionamiento. (Puntos efectivos: más del 99,99%)

Mantenimiento

• Asegúrese de desenchufar el cable de alimentación de la toma de corriente antes de limpiar el monitor.
• Limpie la pantalla LCD con un paño suave. Si utiliza un producto para limpiar cristales, no emplee ningún producto que contenga soluciones antiestáticas ni aditivos similares, ya que puede dañar el revestimiento de la pantalla.
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.
• No frote, toque ni golpee la superficie de la pantalla con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.
• Tenga en cuenta que el material podría deteriorarse o el revestimiento de la pantalla LCD degradarse si expone el monitor a disolventes volátiles, como insecticidas, o si está en contacto durante mucho tiempo con materiales de caucho o de vinilo.

Transporte

• Desconecte todos los cables del monitor y, tras fijar la pantalla LCD en su punto más alto, sujete ambos lados de la misma firmemente procurando no rayarla durante el transporte. Si dejara caer el monitor, podría resultar herido o el monitor podría estropearse.
• Cuando transporte este monitor para su reparación o desplazamiento, utilice la caja de cartón y los materiales de embalaje originales.

Desecho del monitor

• No deseche este monitor en basuras domésticas ordinarias.
• El tubo fluorescente utilizado en este monitor contiene mercurio. El desecho de este monitor debe realizarse de acuerdo con las normas de las autoridades sanitarias locales.

Identificación de componentes y controles

Si desea obtener información detallada, consulte las páginas que aparecen entre paréntesis.

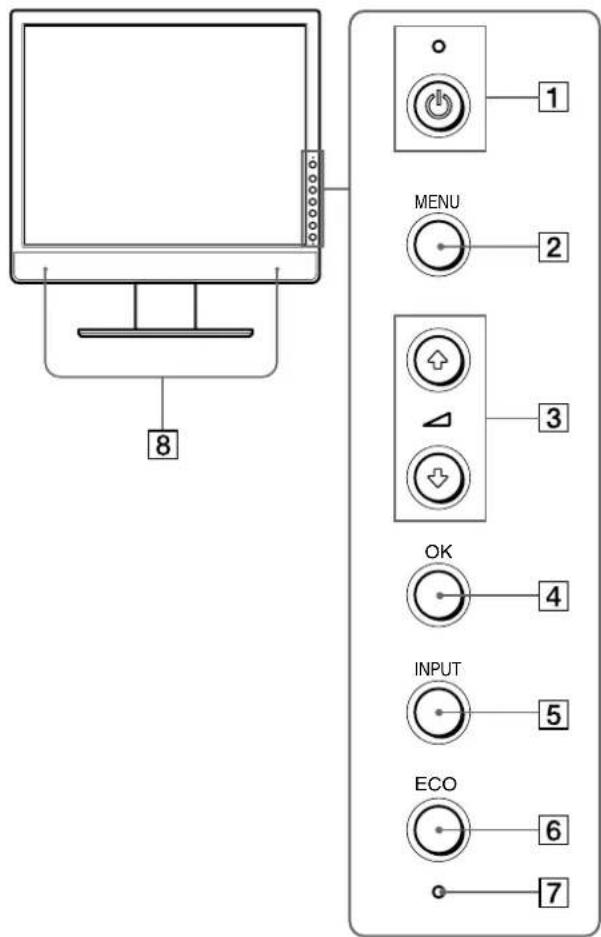

Parte frontal de la pantalla LCD

8 MENU 2 3 OK 4 INPUT 5 ECO 6 7

Vista lateral de la pantalla LCD

Parte posterior del soporte de pantalla

1 Interruptor e indicador ⏻ (alimentación) (páginas 9, 18, 23)

Este interruptor enciende el monitor cuando el indicador ⏻ (alimentación) se ilumina en rojo. Vuelva a pulsarlo para apagar el monitor.

Si el indicador ⏻ (alimentación) no se ilumina, pulse el interruptor MAIN POWER (9).

② Botón MENU (página 12)

Este botón activa y desactiva la pantalla del menú.

3 Botones ↓/↑ y △ (control de volumen) (páginas 12, 18)

Estos botones se utilizan para seleccionar los elementos de menú y realizar ajustes. Además, muestran el menú "Volumen" que permite controlar el volumen.

4 Botón OK (página 12)

Este botón activa el elemento de menú seleccionado y los ajustes realizados con los botones ↓/↑ (3).

5 Botón INPUT (página 11)

Este botón alterna la señal de entrada de vídeo entre INPUT1, INPUT2 e INPUT3 (SDM-X73/X93) cuando se conectan dos ordenadores al monitor.

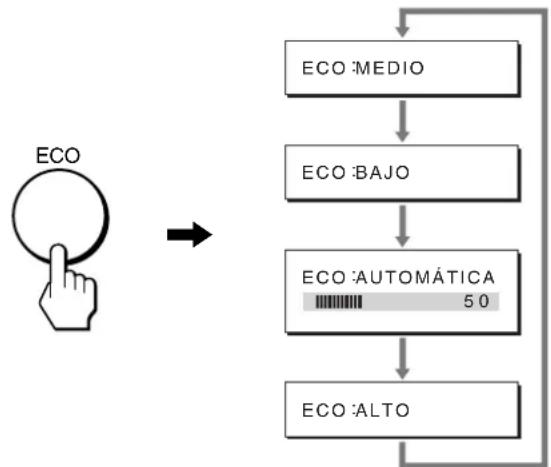

6 Botón ECO (página 19)

Este botón se utiliza para reducir el consumo de energía.

7 Sensor de luz (página 19)

Este sensor regula el brillo del entorno. Procure no cubrir el sensor con papeles u objetos similares.

8 Altavoces estéreo (página 18)

Estos altavoces emiten señales de audio como sonido.

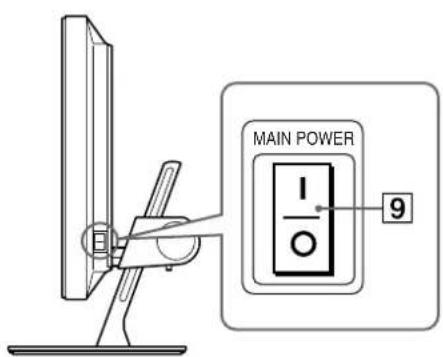

9 Interruptor MAIN POWER (página 9)

Este interruptor activa y desactiva la alimentación principal del monitor.

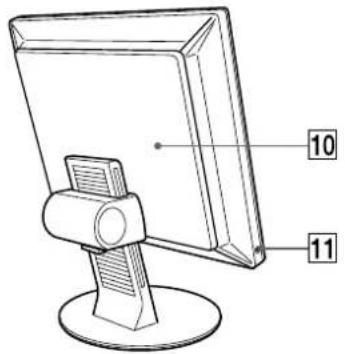

10 Cubierta posterior (página 7)

Extraiga esta cubierta cuando conecte cables.

11 Toma de auriculares (página 18)

Esta toma envía las señales de audio a los auriculares.

(continúa)

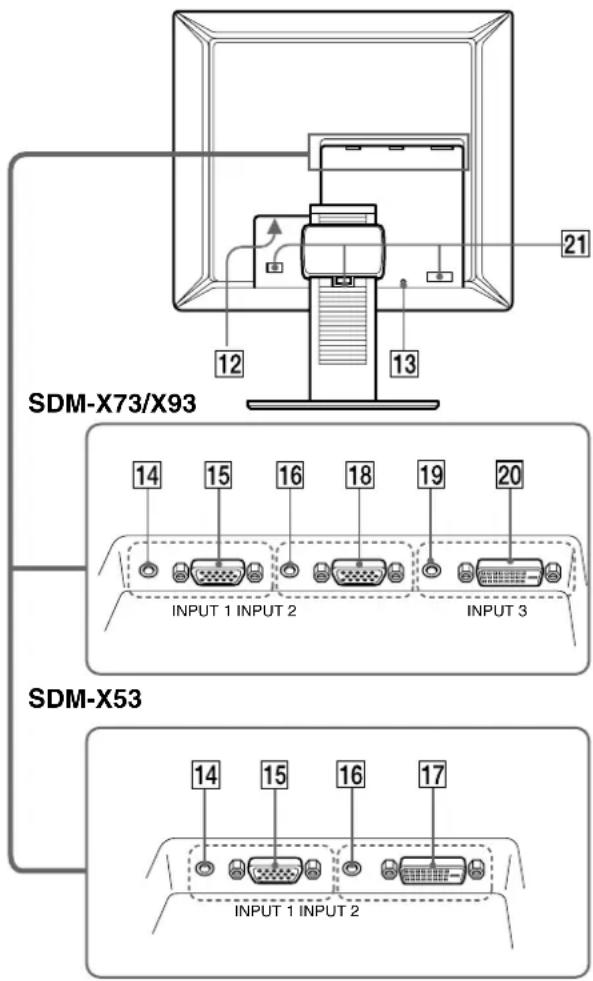

Parte posterior de la pantalla LCD

SDM-X73/X93 12 13 21 14 15 16 18 19 20 INPUT 1 INPUT 2 INPUT 3 SDM-X53 14 15 16 17 INPUT 1 INPUT 2

Conecta el cable de alimentación (suministrado).

13 Orificio de bloqueo de seguridad

Este orificio de bloqueo de seguridad debe utilizarse con el sistema de seguridad Kensington Micro Saver Security System.

Micro Saver Security System es una marca comercial de Kensington.

14 Toma de entrada de audio para INPUT1 (página 8)

Esta toma recibe las señales de audio al conectarse a la toma de salida de audio de un ordenador o de otro equipo de audio conectado a la toma INPUT1.

15 Conector de entrada HD15 (RGB analógico) para INPUT1 (página 7)

Este conector introduce señales de vídeo RGB analógicas (0,700 Vp-p, positivas) y señales de sincronización.

16 Toma de entrada de audio para INPUT2 (página 8)

Esta toma recibe las señales de audio al conectarse a la toma de salida de audio de un ordenador o de otro equipo de audio conectado a la toma INPUT2.

17 Conector de entrada DVI-D (RGB digital) para INPUT2 (SDM-X53) (página 7)

Este conector introduce señales de vídeo RGB digitales que cumplen con DVI Rev.1.0.

18 Conector de entrada HD15 (RGB analógico) para INPUT2 (SDM-X73/X93) (página 7)

Este conector introduce señales de vídeo RGB analógicas (0,700 Vp-p, positivas) y señales de sincronización.

19 Toma de entrada de audio para INPUT3 (SDM-X73/X93) (página 8)

Esta toma recibe las señales de audio al conectarse a la toma de salida de audio de un ordenador o de otro equipo de audio conectado a la toma INPUT3.

20 Conector de entrada DVI-D (RGB digital) para INPUT3 (SDM-X73/X93) (página 7)

Este conector introduce señales de vídeo RGB digitales que cumplen con DVI Rev.1.0.

21 Portacables (página 9)

Este componente fija los cables al monitor.

Configuración

Antes de utilizar el monitor, compruebe que en la caja se incluyen los elementos siguientes:

• Pantalla LCD
• Cable de alimentación
• Cable de señal de vídeo HD15-HD15 (RGB analógico)
• Cable de señal de vídeo DVI-D (RGB digital)
• Cable de audio (minitoma estéreo)
• CD-ROM (software de utilidades para Windows/Macintosh, Manual de instrucciones, etc.)
• Tarjeta de garantía
• Guía de instalación rápida

Paso 1: Conecte los cables de señal de vídeo

• Apague el monitor y el ordenador antes de conectarlos.
• Al conectar el ordenador al conector de entrada HD15 (RGB analógico) del monitor, consulte “Conexión de un ordenador equipado con un conector de salida HD15 (RGB analógico)”.

Nota

No toque los terminales del conector del cable de señal de vídeo, puesto que podrían doblarse.

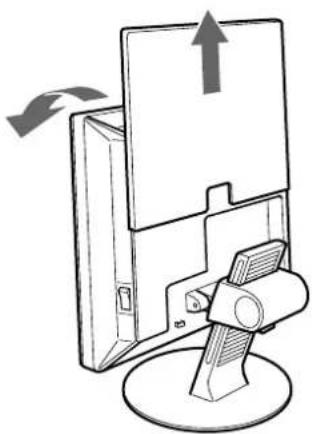

1 Deslice la cubierta posterior hacia arriba.
2 Incline la pantalla hacia adelante.

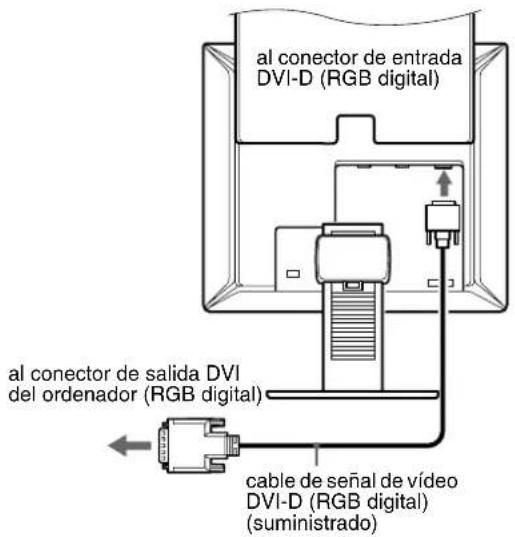

Conexión de un ordenador equipado con un conector de salida DVI (RGB digital)

Utilice el cable de señal de vídeo DVI-D (RGB digital) suministrado para conectar el ordenador al conector de entrada DVI-D (RGB digital) del monitor para INPUT2 (SDM-X53) o INPUT3 (SDM-X73/X93).

al conector de entrada DVI-D (RGB digital) al conector de salida DVI del ordenador (RGB digital) cable de señal de vídeo DVI-D (RGB digital) (suministrado)

Conexión de un ordenador equipado con un conector de salida HD15 (RGB analógico)

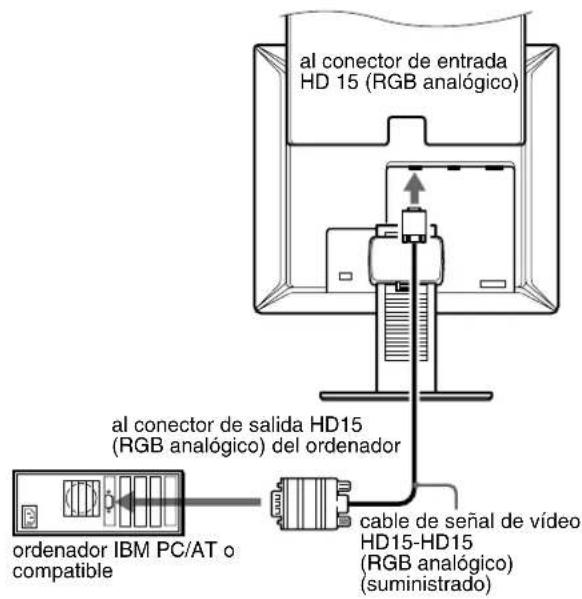

Utilice el cable de señal de vídeo HD15-HD15 (RGB analógico) suministrado para conectar el ordenador al conector de entrada HD15 (RGB analógico) del monitor para INPUT1 o INPUT2 (SDM-X73/X93).

Conecte el ordenador según las ilustraciones que aparecen a continuación.

■ Conexión a un ordenador IBM PC/AT o compatible

al conector de entrada HD 15 (RGB analógico) al conector de salida HD15 (RGB analógico) del ordenador cable de señal de vídeo HD15-HD15 (RGB analógico) (suministrado) ordenador IBM PC/AT o compatible

(continúa)

al conector de entrada HD 15 (RGB analógico) al conector de salida del ordenador cable de señal de vídeo HD15-HD15 (RGB analógico) (suministrado) Macintosh

Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario. Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.

Paso 2: Conexión del cable de audio

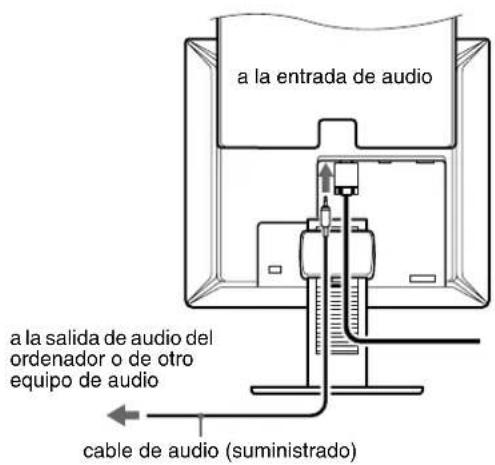

Conecte el cable de audio suministrado a la toma de entrada de audio correspondiente del monitor.

Puede utilizar los altavoces del monitor o unos auriculares para escuchar el sonido del ordenador o de otro equipo de audio conectado a las tomas de entrada de audio del monitor. Para obtener más información, consulte “Control del volumen” en la página 18.

a la entrada de audio a la salida de audio del ordenador o de otro equipo de audio cable de audio (suministrado)

Paso 3: Conexión del cable de alimentación

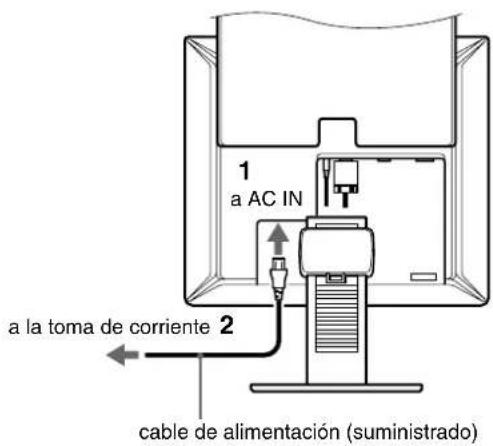

1 Conecte firmemente el cable de alimentación suministrado al conector AC IN del monitor.
2 Conecte firmemente el otro extremo a una toma de corriente.

1 a AC IN 2 a la toma de corriente cable de alimentación (suministrado)

Paso 4: Agrupación de los cables

1 Deslice la cubierta posterior hacia arriba.

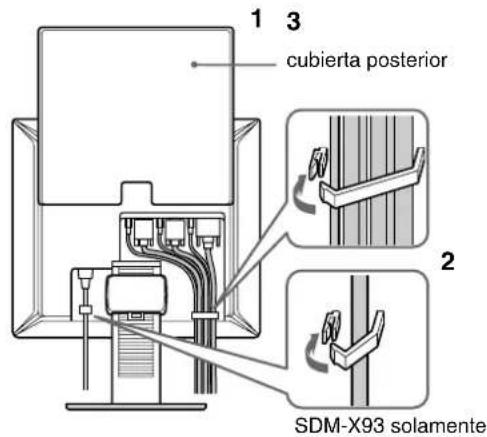

2 Mantenga sujetado el cable de señal de vídeo, los cables de audio y el cable de alimentación mediante el portacables de la unidad.
3 Deslice la cubierta posterior hacia abajo.

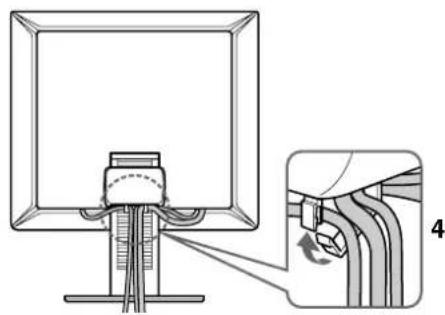

4 Agrupe todos los cables y hágalos pasar por el portacables del soporte.

1 3 cubierta posterior 2 SDM-X93 solamente

Si no es posible agrupar todos los cables a través del portacables del soporte, déjelos colgando fuera del mismo.

Paso 5: Encendido del monitor y el ordenador

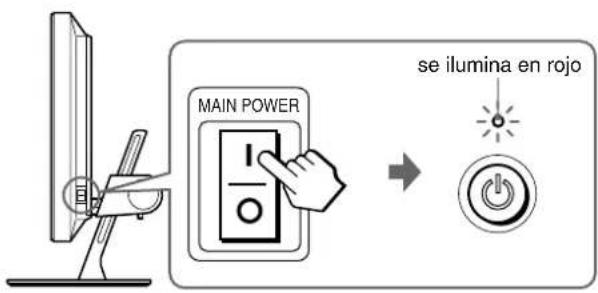

1 Pulse el interruptor MAIN POWER situado en el lateral derecho del monitor hacia I, si todavía no lo ha pulsado. Compruebe que el indicador ⏻ (alimentación) se ilumina en rojo.

Nota

El monitor viene de fábrica con el interruptor MAIN POWER ajustado en ON (I).

MAIN POWER se ilumina en rojo

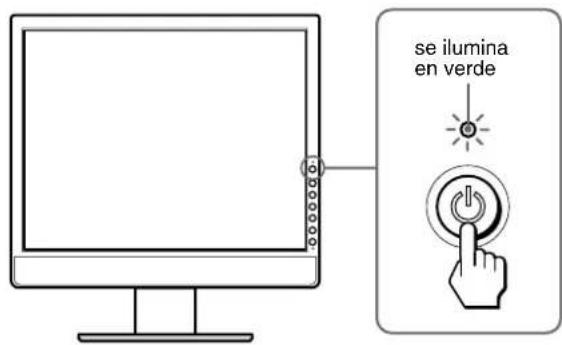

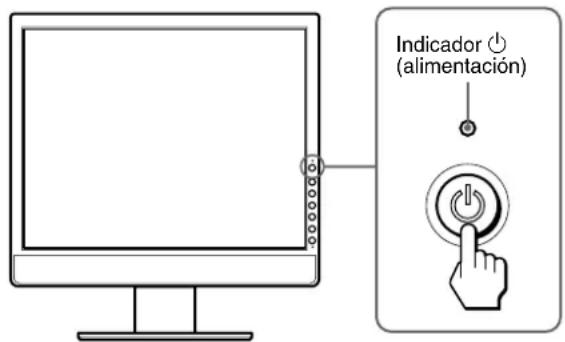

2 Pulse el interruptor ⏻ (alimentación) situado en la parte frontal derecha del monitor.

El indicador ⏻ (alimentación) se ilumina en verde.

se ilumina en verde

3 Encienda el ordenador.

4 Pulse el botón INPUT para seleccionar la señal de entrada deseada.

La imagen de la entrada seleccionada aparece en la pantalla. Para obtener más información, consulte "Selección de la señal de entrada (botón INPUT)" en la página 11.

La instalación del monitor ha finalizado. Si es necesario, utilice los controles del monitor para ajustar la imagen (página 12).

(continúa)

Si no aparece ninguna imagen en pantalla

• Verifique que el cable de alimentación y el cable de señal de vídeo están conectados correctamente.
• Si aparece “NO SEÑAL” en la pantalla:
• El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.
• Pulse el botón INPUT para comprobar que el ajuste de la señal de entrada es correcto (página 11).
• Si aparece “CABLE DESCONECTADO” en la pantalla:
• Compruebe que el cable de señal de vídeo está conectado correctamente.
• Pulse el botón INPUT para comprobar que el ajuste de la señal de entrada es correcto (página 11).
• Si aparece "FUERA ALCANCE" en la pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador en los siguientes rangos.

SDM-X53

	RGB analógico RGB digital
Frecuencia horizontal	28–61 kHz 28–49 kHz
Frecuencia vertical	48–75 Hz 60 Hz
Resolución	1024 × 768 o inferior

SDM-X73/X93

	RGB analógico RGB digital
Frecuencia horizontal	28–80 kHz 28–64 kHz
Frecuencia vertical	48–75 Hz 60 Hz
Resolución	1280 × 1024 o inferior

Para obtener más información acerca de los mensajes en pantalla, consulte "Problemas y soluciones" en la página 21.

No es necesario instalar controladores específicos

El monitor cumple el estándar Plug & Play "DDC" y detecta automáticamente toda la información de dicho monitor. No es necesario instalar controladores específicos en el ordenador.

La primera vez que encienda el ordenador después de conectar el monitor, es posible que aparezca el asistente de instalación en pantalla. En este caso, siga las instrucciones en pantalla. El monitor Plug & Play se selecciona automáticamente para que pueda utilizarlo.

La frecuencia vertical se ajusta en 60 Hz.

Puesto que apenas se aprecian parpadeos en el monitor, puede utilizarlo tal cual. No es necesario ajustar la frecuencia vertical a ningún valor alto específico.

Paso 6: Ajuste de la altura y la inclinación

Este monitor puede ajustarse dentro de los ángulos que se indican a continuación.

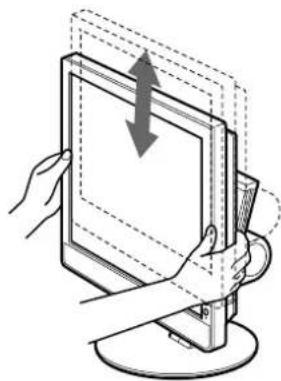

Agarre el panel LCD por los dos lados y, a continuación, ajuste los ángulos de la pantalla.

Para un uso cómodo del monitor

Ajuste el ángulo de visualización del monitor según la altura del escritorio y de la silla, y de forma que la luz no se refleje de la pantalla hacia los ojos.

Nota

Ajuste la altura e inclinación de la pantalla lenta y cuidadosamente, procurando que el monitor no se golpee con el escritorio.

Selección de la señal de entrada (botón INPUT)

Pulse el botón INPUT.

La señal de entrada cambia cada vez que se pulsa este botón.

SDM-X53

Mensaje en pantalla (aparece durante unos 5 segundos en la esquina superior izquierda).	Configuración de la señal de entrada
INPUT1 : HD15 Conector de entrada HD15(RGB analógico) para INPUT1
INPUT2 : DVI-D Conector de entrada DVI-D(RGB digital) para INPUT2

SDM-X73/X93

Mensaje en pantalla (aparece durante unos 5 segundos en la esquina superior izquierda).	Configuración de la señal de entrada
INPUT1 : HD15 Conector de entrada HD15(RGB analógico) para INPUT1
INPUT2 : HD15 Conector de entrada HD15(RGB analógico) para INPUT2
INPUT3 : DVI-D Conector de entrada DVI-D(RGB digital) para INPUT3

Personalización del monitor

Antes de realizar ajustes

Conecte el monitor y el ordenador, y enciéndalos. Para obtener un resultado óptimo, espere 30 minutos como mínimo antes de realizar los ajustes.

Puede realizar numerosos ajustes en el monitor mediante el menú en pantalla.

Navegación por el menú

1 Muestre el menú principal.

Pulse el botón MENU para que el menú principal aparezca en pantalla.

MENU AJUSTE IMAGEN ALTO 100 70 50 NITIDEZ 1280 1024 60Hz x

2 Seleccione el menú que desea.

Pulse los botones ↓/↑ para que aparezca el menú deseado. Pulse el botón OK para ir al primer elemento del menú.

3 Seleccione el elemento que desea ajustar.

Pulse los botones ↓/↑ para seleccionar el elemento que desea ajustar y, a continuación, pulse el botón OK.

Si es uno de los elementos del menú.

Cuando seleccione ▶pulse el botón OK, la pantalla regresarán al menú anterior.

4 Ajuste el elemento.

Pulse los botones ↓/↑ para realizar el ajuste y, a continuación, pulse el botón OK. Al pulsar el botón OK, el ajuste se almacena y la pantalla regresa al menú anterior.

Pulse el botón MENU una vez para regresar a la vista normal. Si no se pulsa ningún botón, el menú se cierra automáticamente transcurridos 45 segundos aproximadamente.

■ Restauración de los ajustes a los valores predeterminados

Es posible restaurar los ajustes mediante el menú REST. Para obtener más información acerca de cómo restaurarlos, consulte (REST) en la página 17.

Menú AJUSTE IMAGEN

Puede ajustar los elementos siguientes mediante el menú AJUSTE IMAGEN.

• MODO (Mode ECO)
  • RETROILUMIN
• CONTRASTE
  • BRILLO
• REST
  • NITIDEZ

AJUSTE IMAGEN ALTO 100 70 50 NITIDEZ 1280 1024 60Hz

■ Selección del MODO (modo ECO)

Es posible seleccionar el modo de imagen para reducir el consumo de energía.

Nota

También puede seleccionar el modo de imagen mediante el botón ECO página 5, 19) de la parte frontal del monitor.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (AJUSTE IMAGEN) y pulse el botón OK.

El menú AJUSTE IMAGEN aparece en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar "ALTO" y pulse el botón OK.

El menú "MODO" aparecerá en la pantalla.

MODO ■ALTO MEDIO BAJO AUTOMÁTICA 1280 1024 60Hz

4 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

El brillo de la pantalla cambiará a medida que cambie el modo a ALTO → MEDIO → BAJO, con lo que se reducirá el consumo de energía. Al seleccionar “AUTOMÁTICA”, el monitor ajusta automáticamente el brillo de la pantalla en función del brillo del entorno (función de ajuste automático del brillo). Para obtener más información, consulte “Función de ajuste automático del brillo (sensor de luz)” en la página 19.

Nota

En modo AUTOMÁTICA no es posible ajustar la retroiluminación.

■ Ajuste de RETROILUMIN

Si la pantalla brilla demasiado, ajuste la luz de fondo para facilitar su visualización.

Nota

La luz de fondo no puede ajustarse cuando el Modo ECO se encuentra en la posición "AUTOMÁTICA" (página 19).

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (AJUSTE IMAGEN) y pulse el botón OK.

El menú AJUSTE IMAGEN aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar "|:o RETROILUMIN" y pulse el botón OK.

El menú "RETROILUMIN" aparecerá en la pantalla.

4 Pulse los botones ↓/↑ para ajustar el nivel de luz, pulse el botón OK.

■ Ajuste de CONTRASTE

Ajuste el contraste de la imagen.

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (AJUSTE IMAGEN) y pulse el botón OK.

El menú AJUSTE IMAGEN aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar "○ CONTRASTE" y pulse el botón OK.

El menú "CONTRASTE" aparecerá en la pantalla.

4 Pulse los botones ↓/↑ para ajustar el nivel de contraste y, a continuación, pulse el botón OK.

■ Ajuste de BRILLO

Ajuste el brillo de la imagen (nivel de negro).

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (AJUSTE IMAGEN) y pulse el botón OK.

El menú AJUSTE IMAGEN aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar "BRILLO" y pulse el botón OK.

El menú "BRILLO" aparecerá en la pantalla.

4 Pulse los botones ↓/↑ para ajustar el nivel de brillo y, a continuación, pulse el botón OK.

(continúa)

■ Restauración de los datos de ajuste a los valores predeterminados →←

Puede restaurar los ajustes a los valores predeterminados.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (AJUSTE IMAGEN) y pulse el botón OK.

El menú AJUSTE IMAGEN aparece en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar “→← REST” y pulse el botón OK.

El menú "REST" aparecerá en la pantalla.

4 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

• ACEPTAR: Para restaurar todos los datos de ajustes del menú AJUSTE IMAGEN a sus valores predeterminados.
• CANCELAR: Para cancelar la restauración y regresar al menú AJUSTE IMAGEN.

■ Ajuste de NITIDEZ

Utilice este ajuste para aumentar la nitidez de los bordes de las imágenes, etc.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (AJUSTE IMAGEN) y pulse el botón OK.

El menú AJUSTE IMAGEN aparece en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar "NITIDEZ" y pulse el botón OK.

El menú "NITIDEZ" aparecerá en la pantalla.

4 Pulse los botones ↓/↑ para ajustar el nivel de nitidez y, a continuación, pulse el botón OK.

A Menú PANTALLA (sólo para señales RGB analógicas)

Puede ajustar los elementos siguientes mediante el menú PANTALLA.

• AUTOMÁTICA
• F A S E
• ANCHO
• CENTRADO H
• CENTRADO V

PANTALLA AUTOMÁTICA FASE ANCHO CENTRADO H CENTRADO V 1280x 1024/60Hz

Nota

No es necesario realizar ningún ajuste cuando se reciben señales RGB digitales del conector de entrada DVI-D para INPUT2 (SDM-X53) e INPUT3 (SDM-X73/X93).

■ Función de ajuste automático de la calidad de imagen

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición y la nitidez de la imagen (fase/ ancho) con el fin de garantizar la visualización de una imagen nítida en la pantalla (página 19).

Nota

Si la función de ajuste automático de la calidad de imagen está activada, sólo funcionará el interruptor ⏻ (alimentación).

Si la función de ajuste automático de la calidad de imagen de este monitor no ajusta la imagen completamente

Es posible realizar ajustes automáticos adicionales de la calidad de imagen para la señal de entrada actual (consulte “AUTOMÁTICA” a continuación).

Si todavía debe realizar ajustes adicionales a la calidad de imagen

Es posible ajustar manualmente la nitidez (fase/ancho) y la posición (horizontal o vertical) de la imagen.

Dichos ajustes se almacenan en la memoria y se vuelven a activar automáticamente cuando el monitor recibe la misma señal de entrada.

■ Ajustes automáticos adicionales a la calidad de imagen para la señal de entrada actual (AUTOMÁTICA)

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar Ⓐ (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar "AUTOMÁTICA" y pulse el botón OK.

Realice los ajustes necesarios de la fase, el ancho y la posición horizontal o vertical de la pantalla para la señal de entrada actual y almacénelos.

■ Ajuste manual de la nitidez de la imagen (Fase/Ancho)

La nitidez de la imagen puede ajustarse según se indica a continuación. Este ajuste es válido cuando el ordenador está conectado al conector de entrada HD15 (RGB analógico) del monitor.

1 Ajuste la resolución del ordenador en 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).

2 Cargue el CD-ROM.

3 Inicie el CD-ROM, seleccione el área y modelo y, finalmente, visualice la imagen de prueba. Para Windows

4 Pulse el botón MENU.

El menú principal aparece en pantalla.

5 Pulse los botones ↓/↑ para seleccionar Ⓐ (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparece en pantalla.

6 Pulse los botones ↓/↑ para seleccionar "FASE" y pulse el botón OK.

El menú del ajuste "FASE" aparece en pantalla.

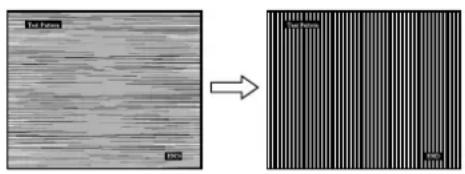

7 Pulse los botones ↓/↑ hasta que las líneas horizontales sean mínimas.

Ajuste las líneas horizontales de modo que se visualicen lo menos posible.

Test Pattern Test → Test Pattern Test

8 Pulse el botón OK.

El menú principal aparece en pantalla.

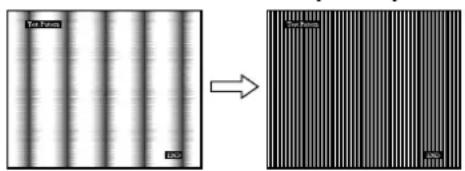

Si aparecen líneas verticales en toda la pantalla, ajuste el ancho siguiendo el procedimiento que se indica a continuación.

9 Pulse los botones ↓/↑ para seleccionar "ANCHO" y pulse el botón OK.

El menú del ajuste "ANCHO" aparece en pantalla.

10 Pulse los botones ↓/↑ hasta que las líneas verticales desaparezcan.

Ajuste las líneas verticales de modo que desaparezcan.

11 Haga clic en END en la pantalla para apagar la imagen de prueba.

■ Ajuste manual de la posición de la imagen (CENTRADO H /CENTRADO V)

Si la imagen no aparece en el centro de la pantalla, ajuste el centrado de la imagen de la siguiente forma.

1 Ajuste la resolución del ordenador en 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/X93).

2 Cargue el CD-ROM.

3 Inicie el CD-ROM, seleccione el área y modelo y, finalmente, visualice la imagen de prueba. Para Windows

Haga clic en |Utility| → |Windows|/[Win Utility.exe].

Para Macintosh

Haga clic en [Utility] → [Mac]/[Mac Utility].

4 Pulse el botón MENU.

El menú principal aparece en pantalla.

5 Pulse los botones ↓/↑ para seleccionar Ⓐ (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparece en pantalla.

6 Pulse los botones ↓/↑ para seleccionar "CENTRADO H" o "CENTRADO V" y pulse el botón OK.

El menú del ajuste “CENTRADO H” o el menú del ajuste “CENTRADO V” aparecen en pantalla.

7 Pulse los botones ↓/↑ para centrar la imagen de prueba en la pantalla.

8 Haga clic en END en la pantalla para apagar la imagen de prueba.

Menú COLOR

Es posible seleccionar el nivel de color de la imagen del campo de color blanco en los ajustes predeterminados de temperatura de color.

Además, si es necesario, puede realizar un ajuste más preciso de la temperatura de color.

COLOR ■9300K 6500K USUARIO LAJUSTAR 1280 1024 60Hz OK EX I TEBJ

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar ☐ (COLOR) y pulse el botón OK.

El menú COLOR aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar la temperatura de color deseaday pulse el botón OK.

Los colores blancos cambiarán de un tono azulado a un tono rojizo cuando se reduzca la temperatura de 9300 K a 6500 K.

■ Ajuste más preciso de la temperatura de color

El ajuste INPUT se almacena en memoria.

SDM-X53: INPUT1 o INPUT2 (DVI-D)

SDM-X73/93: INPUT1, INPUT2 o INPUT3 (DVI-D)

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (COLOR) y pulse el botón OK.

El menú COLOR aparece en pantalla.

(continúa)

3 Pulse los botones ↓/↑ para seleccionar "AJUSTAR" y pulse el botón OK.

El menú para realizar un ajuste más preciso de la temperatura de color aparece en pantalla.

AJUSTE USUARIO R 50 V 50 A 50 1280 1024 60 Hzx OK EX | MENU

4 Pulse los botones ↓/↑ para seleccionar R (rojo) o A (azul) y pulse el botón OK. A continuación, pulse los botones ↓/↑ para ajustar la temperatura de color y pulse el botón OK.

Puesto que este ajuste cambia la temperatura de color aumentando o disminuyendo los componentes R y A con respecto a V (verde), el componente V será fijo.

5 Pulse los botones ↓/↑ para seleccionar ↗ y, a continuación, pulse el botón OK.

El nuevo ajuste de color se almacena en la memoria y se recuperará automáticamente siempre que se seleccione "Usuario".

El menú COLOR aparece en pantalla.

γ Menú GAMMA

Es posible asociar el tono de color de la imagen en pantalla al tono de color original de la imagen.

GAMMA ■GAMMA 1 GAMMA 2 GAMMA 3 1 280 1024 60 Hz x

■ Selección del GAMMA

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar γ (GAMMA) y pulse el botón OK.

El menú GAMMA aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

Menú POSICIÓN MENÚ

Es posible cambiar la posición del menú si se interpone a una imagen de la pantalla.

POSICIÓN MENU 1280 1024 60 Hz x

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (POSICIÓN MENÚ) y pulse el botón OK.

El menú "POSICIÓN MENU" aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar la posición deseada, pulse el botón OK.

Es posible seleccionar una de las 9 posiciones en la que aparecerá el menú.

→ Menú SENS SEÑAL ENTR SI/NO

Si selecciona ENTR AUTO ACT en el menú SENS SEÑAL ENTR SI/NO, el monitor detectará automáticamente la señal de entrada de un terminal de entrada y cambiará la entrada de forma automática antes de que el monitor pase al modo de ahorro de energía.

SENS SEÑAL ENTR ■ENTR AUTO ACT ENTR AUTO DES 1280 1024 60 Hz x

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar → (SENS SEÑAL ENTR SI/NO) y pulse el botón OK.

El menú SENS SEÑAL ENTR aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

- ACT: Si el terminal de entrada seleccionado no dispone de señal de entrada, o si selecciona un terminal de entrada mediante el botón INPUT del monitor y el terminal no dispone de señal de entrada, aparecerá un mensaje en pantalla (página 20) y el monitor comprobará automáticamente la señal de entrada de otro terminal de entrada para cambiarla. Al cambiar la entrada, el terminal de entrada seleccionado aparecerá en la parte superior izquierda de la pantalla. Si no existe ninguna señal de entrada, el monitor pasará automáticamente al modo de ahorro de energía.

- DES: La entrada no cambia automáticamente, sino que deberá pulsar el botón INPUT para cambiarla.

A Menú LANGUAGE

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO + 1280x1024/60Hz

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (LANGUAGE) y pulse el botón OK.

El menú LANGUAGE aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar un idioma y pulse el botón OK.

• English: Inglés
  • Français: Francés
• Deutsch: Alemán
• Español
• Italiano: Italiano
  • Nederlands: Holandés
  • Svenska: Sueco
  • Русский: R u s
  ·:由本體és
  •:屯岗no

→•← Menú REST

Restaure los ajustes a los valores predeterminados.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar ⋯ (REST) y pulse el botón OK.

El menú REST aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

• ACEPTAR: Para restaurar todos los datos de ajuste a los valores predeterminados. Tenga en cuenta que el ajuste “A LANGUAGE” no se restaurará mediante este método.
• CANCELAR: Para cancelar la restauración y regresar a la pantalla del menú.

Oπ Menú BLOQ DE AJUSTES

Bloquee los botones de control para evitar realizar o restaurar ajustes accidentalmente.

BLOG DE AJUSTES SI ■NO 1 280x1024/60Hz OK EX | MRL

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar O-m (BLOQ DE AJUSTES) y pulse el botón OK.

El menú BLOQ DE AJUSTES aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar "SI" o "NO".

• SI: Sólo funcionarán el interruptor ⏻ (alimentación) y el botón INPUT. Si intenta realizar cualquier otra operación, ¿parecerá en la pantalla.
• NO: Ajuste “ BLOQ DE AJUSTES” en “NO”. Si ha ajustado esta opción en “SI”, BLOQ DE AJUSTES) se seleccionará automáticamente al pulsar el botón MENU.

Características técnicas

Control del volumen

Puede utilizar los altavoces del monitor o unos auriculares para escuchar el sonido del ordenador o de otro equipo de audio conectado a las tomas de entrada de audio del monitor.

El volumen se puede controlar mediante el menú “Volumen” distinto del menú principal.

1 Pulse los botones ↓/↑ cuando no aparezca ningún menú en la pantalla.

2 Pulse los botones ↓/↑ para controlar el volumen.

El menú desaparece automáticamente transcurridos aproximadamente 5 segundos.

Notas

• No es posible ajustar el volumen cuando el menú principal aparece en pantalla.
• Cuando el monitor se encuentra en modo de ahorro de energía, no se emite ningún sonido por los altavoces ni los auriculares.

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía que establecen VESA, ENERGY STAR y NUTEK. Si el monitor está conectado a un ordenador o una tarjeta gráfica de vídeo compatible con DPMS (Display Power Management Signaling), dicho monitor reducirá automáticamente el consumo energético como se muestra a continuación.

SDM-X53

Modo de alimentación	Consumo de energía Indicador ⏻ (alimentación)
funcionamiento normal	25 W (máx.) verde
Modo ECO verde
activo inactivo* (deep sleep)	1,2 W (máx.)** ámbar
➊ (alimentación) desactivada	1,0 W (máx.) rojo
alimentación principal desactivada	0 W apagado

SDM-X73

Modo de alimentación	Consumo de energía Indicador (alimentación)
funcionamiento normal	45 W (máx.) verde
Modo ECO verde
activo inactivo* (deep sleep)	1,2 W (máx.)** ámbar
( alimentación) desactivada	1,0 W (máx.) rojo
alimentación principal desactivada	0 W apagado

SDM-X93

Modo de alimentación	Consumo de energía Indicador (alimentación)
funcionamiento normal	50 W (máx.) verde
Modo ECO verde
activo inactivo* (deep sleep)	1,2 W (máx.)** ámbar
( alimentación) desactivada	1,0 W (máx.) rojo
alimentación principal desactivada	0 W apagado

* Cuando el ordenador entra en modo “activo inactivo”, la señal de entrada se interrumpe y “NO SEÑAL” aparece en la pantalla. Transcurridos 5 segundos, el monitor entra en modo de ahorro de energía.

“Deep sleep” es un modo de ahorro de energía definido por la Agencia de protección del medioambiente (Environmental Protection Agency).

** El consumo de energía máximo es de 1,0 W en áreas de 100-120 V de CA.

Reducción del consumo de energía (Modo ECO)

Si pulsa varias veces el botón ECO de la parte frontal del monitor, podrá seleccionar el brillo de la pantalla entre ALTO → MEDIO → BAJO, con lo que se reducirá el consumo de energía.

Al seleccionar “AUTOMÁTICA”, el monitor ajustará automáticamente el brillo de la pantalla en función del brillo del entorno (función de ajuste automático del brillo). Para obtener más información, consulte “Función de ajuste automático del brillo (sensor de luz)” en la página 19.

Nota

También puede seleccionar el modo de imagen mediante MODO (modo ECO) (página 13) del menú AJUSTE IMAGEN.

Pulse el botón ECO varias veces.

El ajuste predeterminado para el brillo de la pantalla es MEDIO. Si pulsa el botón ECO una vez, aparecerá MEDIO y cuando vuelva a pulsarlo aparecerá BAJO, con lo que el consumo de energía se reducirá aproximadamente al 50%.

Cada vez que pulse el botón ECO, el modo cambiará de la siguiente forma.

Cada modo aparecerá en la pantalla y el brillo de la pantalla se reducirá en función del modo. El menú desaparecerá automáticamente transcurridos 5 segundos.

Función de ajuste automático del brillo (sensor de luz)

Este monitor incluye una función de ajuste automático del brillo de la pantalla en función del brillo del entorno. El brillo de la pantalla se ajusta en el nivel más adecuado ajustando el modo ECO en AUTOMÁTICA mediante el botón ECO de la parte frontal del monitor o bien mediante el menú AJUSTE IMAGEN. El valor predeterminado para el brillo de la pantalla es MEDIO. Asimismo, al establecer el modo ECO en “AUTOMÁTICA” con el botón ECO de la parte frontal de monitor, aparece la barra de ajuste. Para ajustar la barra utilice los botones ↓/↑. El brillo de la pantalla cambiará al nivel definido.

Función de ajuste automático de la calidad de imagen (sólo para señales RGB analógicas)

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición y la nitidez de la imagen (fase/ancho) con el fin de garantizar la visualización de una imagen nítida en la pantalla.

Modo predefinido en fábrica

Cuando el monitor recibe una señal de entrada, la hace coincidir automáticamente con uno de los modos predefinidos en fábrica y almacenados en la memoria del monitor para mostrar una imagen de alta calidad en el centro de la pantalla. Si la señal de entrada coincide con el modo predefinido en fábrica, la imagen aparecerá automáticamente en la pantalla con los ajustes predefinidos adecuados.

Si las señales no coinciden con uno de los modos predefinidos en fábrica

Cuando el monitor recibe una señal de entrada que no coincide con ninguno de los modos predefinidos en fábrica, su función de ajuste automático de la calidad de imagen se activa con el fin de garantizar la visualización constante de una imagen nítida en la pantalla (dentro de los siguientes rangos de frecuencia del monitor):

Frecuencia horizontal: 28–61 kHz (SDM-X53)

28–80 kHz (SDM-X73/X93)

Frecuencia vertical: 48–75 Hz

En consecuencia, la primera vez que el monitor recibe señales de entrada que no coinciden con los modos predefinidos en fábrica, es posible que tarde más tiempo de lo normal en mostrar la imagen en la pantalla. Estos datos de ajuste se almacenan automáticamente en la memoria, de modo que la próxima vez que se reciban las señales, el monitor funcionará del mismo modo que cuando recibe señales que coinciden con uno de los modos predefinidos en fábrica.

Si ajusta la fase, el ancho y la posición de la imagen manualmente

Para algunas señales de entrada, es posible que la función de ajuste automático de la calidad de imagen de este monitor no ajuste la posición, la fase y el ancho de la imagen completamente. En tal caso, estos valores pueden ajustarse manualmente (página 14). Si estos valores se ajustan manualmente, se almacenarán en la memoria como modos de usuario y se recuperarán automáticamente cada vez que el monitor reciba las mismas señales de entrada.

Solución de problemas

Antes de ponerse en contacto con el servicio de asistencia técnica, consulte esta sección.

Mensajes en pantalla

Si se produce algún error en la señal de entrada, la pantalla mostrará uno de los siguientes mensajes. Para solucionar el problema, consulte “Problemas y soluciones” en la página 21.

Si "FUERA ALCANCE" aparece en pantalla

Esto indica que la señal de entrada no cumple las especificaciones del monitor. Compruebe lo siguiente.

Para obtener más información acerca de los mensajes en pantalla, consulte "Problemas y soluciones" en la página 21.

Si "xxx,x kHz / xxx Hz" aparece en pantalla

Esto indica que la frecuencia vertical u horizontal no cumple las especificaciones del monitor.

Las cifras indican las frecuencias horizontal y vertical de la señal de entrada actual.

INFORMACION FUERA ALCANCE ENTRADA#:XXXXX XXX . XkHz / XXXHz

Si aparece "RESOLUCIÓN > 1024 × 768" (SDM-X53)

Esto indica que la resolución no cumple las especificaciones del monitor (1024 × 768 o inferior).

Si aparece "RESOLUCIÓN > 1280 × 1024" (SDMX73/X93)

Indica que las especificaciones del monitor no admiten esta resolución (1280 × 1024 o inferior).

INFORMACIÓN FUERA ALCANCE ENTRADA#:XXXXX RESOLUCIÓN > 1280X1024

Si "NO SEÑAL" aparece en pantalla

Esto indica que el conector seleccionado no recibe ninguna señal. Si SENS SEÑAL ENTR SI/NO (página 16) se ajusta en SI, el monitor buscará y cambiará automáticamente a otra señal de entrada.

INFORMACIÓN NO SEÑAL ENTRADA# : XXXXX

IR A AHORRO ENERGÍA

El monitor entrará en modo de ahorro de energía transcurridos aproximadamente 5 segundos después de la aparición del mensaje.

INFORMACIÓN NO SEÑAL ENTRADA#:XXXX IR A AHORRO ENERGÍA

Si "CABLE DESCONECTADO" aparece en pantalla

Esto indica que el cable de señal de vídeo se ha desconectado del conector seleccionado.

Si SENS SEÑAL ENTR SI/NO (página 16) se ajusta en SI, el monitor buscará y cambiará automáticamente a otra señal de entrada.

INFORMACIÓN CABLE DESCONECTADO ENTRADA# : XXXXX

Problemas y soluciones

Si se produce algún problema debido a la conexión de un ordenador u otro equipo, consulte el manual de instrucciones de dicho equipo. Utilice la función de autodiagnóstico (página 23) si el problema no se soluciona aplicando las siguientes recomendaciones.

Para obtener más información y ayuda para la solución de problemas, visite el sitio Web de soporte técnico de Sony en la siguiente dirección: http://www.sony.net/

Problema Compruebe lo siguiente
No aparece la imagen
Si el indicador ⏻ (alimentación) no está encendido o si el indicador ⏻ (alimentación) no se enciende cuando se pulsa el interruptor ⏻ (alimentación)	Compruebe que el cable de alimentación está correctamente conectado.Compruebe que el interruptor MAIN POWER del monitor está encendido (página 9).
Si el indicador ⏻ (alimentación) se ilumina en rojo	Compruebe que el interruptor ⏻ (alimentación) está activado.
Si el indicador ⏻ (alimentación) está encendido en verde	Utilice la función de autodiagnóstico (página 23).
Si “CABLE DESCONECTADO” aparece en pantalla	Compruebe que el cable de señal de vídeo está conectado correctamente y que los enchufes están perfectamente insertados en sus receptáculos (página 7).Compruebe que los terminales del conector de entrada de vídeo no están doblados ni aplastados.Compruebe que el ajuste de selección de entrada es correcto (página 11).Ha conectado un cable de señal de vídeo no suministrado. Si conecta un cable de señal de vídeo no suministrado con el equipo, es posible que aparezca el mensaje “CABLE DESCONECTADO” en pantalla. No se trata de un mal funcionamiento.
Si “NO SEÑAL” aparece en la pantalla o el indicador ⏻ (alimentación) está en ámbar	Compruebe que el cable de señal de vídeo está conectado correctamente y que los enchufes están perfectamente insertados en sus receptáculos (página 7).Compruebe que los terminales del conector de entrada de vídeo no están doblados ni aplastados.Compruebe que el ajuste de selección de entrada es correcto (página 11).■Problema causado por un ordenador u otro equipo conectado y no por el monitorEl ordenador se encuentra en el modo de ahorro de energía. Pulse una tecla del teclado o mueva el ratón.Compruebe que la tarjeta gráfica está instalada correctamente.Compruebe que la alimentación del ordenador está activada.
Si “FUERA ALCANCE” aparece en pantalla (página 20)	■Problema causado por un ordenador u otro equipo conectado y no por el monitorCompruebe que el rango de frecuencia de vídeo se encuentra dentro del especificado para el monitor. Si ha sustituido un monitor antiguo por este monitor, vuelva a conectar el monitor antiguo y ajuste la tarjeta gráfica del ordenador en los siguientes rangos:Frecuencia horizontal: 28–61 kHz (SDM-X53), 28–80 kHz (SDM-X73/X93)Frecuencia vertical: 48–75 HzResolución: 1024 × 768 o inferior (SDM-X53), 1280 × 1024 o inferior (SDM-X73/X93)
Si utiliza Windows • Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y realice lo siguiente. Seleccione “SONY” en la lista “Fabricantes” y elija “SDM-X53 , SDM-X73 o SDM-X93” en la lista “Modelos” de la pantalla de selección de dispositivos de Windows. Si “SDM-X53 , SDM-X73 o SDM-X93” no aparece en la lista “Modelos”, inténtelo con “Plug & Play”.
Si utiliza un sistema Macintosh	Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario.Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.

(continúa)

Problema Compruebe lo siguiente
La imagen parpadea, se ondula, oscila o aparece codificada.	Ajuste el ancho y la fase (sólo para señales RGB analógicas) (página 14).Aíscle y climine las fuentes potenciales de campos eléctricos o magnéticos, como otros monitores, impresoras láser, ventiladores eléctricos, luces fluorescentes o televisores.Aleje el monitor de líncas eléctricas o instale una protección magnética cerca del mismo.Enchufe el monitor en una toma de CA diferente, a ser posible de un circuito distinto.Cambie la orientación del monitor.■Problema causado por un ordenador u otro equipo conectado y no por el monitorConsulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado para el monitor.Compruebe que este monitor admite el modo gráfico (VESA, Macintosh 19" Color, etc.) y la frecuencia de la señal de entrada. Aunque la frecuencia se encuentre dentro del rango adecuado, es posible que algunas tarjetas gráficas tengan un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.Este monitor no procesa las señales de entrelazado. Ajústelo para señales progresivas.Ajuste la frecuencia de barrido del ordenador (frecuencia vertical) para obtener la mejor imagen posible (se recomienda 60 Hz).
La imagen es borrosa.	Ajuste del brillo y el contraste (página 13).Ajuste el ancho y la fase (sólo para señales RGB analógicas) (página 14).■Problema causado por un ordenador u otro equipo conectado y no por el monitorAjuste la resolución del ordenador en 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/ X93).
Aparecen imágenes fantasma.	No utilice extensiones de cable de vídeo ni dispositivos de conmutación de vídeo.Compruebe que todos los enchufes están perfectamente insertados en sus receptáculos.
La imagen no está centrada o su tamaño no es correcto (sólo para señales RGB analógicas).	Ajuste el ancho y la fase (página 14).Ajuste la posición de la imagen (página 15). Tenga en cuenta que algunos modos de vídeo no llenan toda la pantalla.
La imagen es demasiado pequeña.	■Problema causado por un ordenador u otro equipo conectado y no por el monitorAjuste la resolución del ordenador en 1024 × 768 (SDM-X53), 1280 × 1024 (SDM-X73/ X93).
La imagen es oscura. • Ajuste el brillo (página 13).Ajuste la retroiluminación (página 13).La pantalla tarda unos minutos en iluminarse tras encender el monitor.Ajuste la gamma en el menú GAMMA (página 16).En función del modo ECO que haya seleccionado, es posible que la pantalla se vuelva más oscura.
Aparece un patrón ondulado o elíptico (muaré).	Ajuste el ancho y la fase (sólo para señales RGB analógicas) (página 14).
El color no es uniforme.	Ajuste el ancho y la fase (sólo para señales RGB analógicas) (página 14).
El blanco no parece blanco.	Ajuste la temperatura del color (página 15).
Los botones del monitor no funcionan(«parece en pantalla).	Si “BLOQ DE AJUSTES” está ajustado en “SI”, ajústelo en “NO” (página 17).
La resolución que aparece en la pantalla del menú es incorrecta.	Dependiendo del ajuste de la tarjeta gráfica, es posible que la resolución que aparece en la pantalla del menú no coincida con la del ordenador.
Después de apagar la alimentación principal, el indicador (alimentación) brilla durante un instante.	Cuando la alimentación principal está encendida, pero el interruptor (alimentación) no está pulsado o cuando el monitor está en el modo de ahorro de energía, si apaga el interruptor de MAIN POWER, el indicador (alimentación) puede no apagarse. Esto no es un fallo en el funcionamiento.

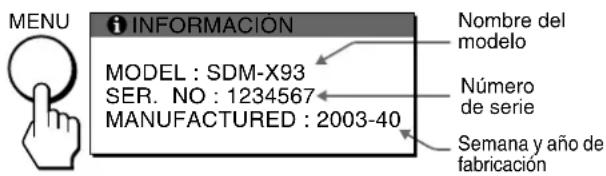

Visualización de la información del monitor

Mientras el monitor recibe una señal de vídeo, mantenga pulsado el botón MENU durante más de 5 segundos hasta que aparezca el cuadro de información.

Para que desaparezca, vuelva a pulsar el botón MENU.

Ejemplo

MENU INFORMACIÓN MODEL : SDM-X93 SER. NO : 1234567 MANUFACTURED : 2003-40 Nombre del modelo Número de serie Semana y año de fabricación

Si algún problema no se soluciona, póngase en contacto con un proveedor Sony autorizado y facilítele la información siguiente:

• Nombre del modelo: SDM-X53, SDM-X73 o SDM-X93
• Número de serie
• Descripción detallada del problema
• Fecha de compra
• Nombre y especificaciones del ordenador y la tarjeta gráfica
• Tipo de señales de entrada (RGB analógica/RGB digital)

Función de autodiagnóstico

Este monitor dispone de una función de autodiagnóstico. Si se produce algún problema con el monitor o el ordenador, la pantalla se quedará en blanco y el indicador ⏻ (alimentación) se iluminará en verde. Si el indicador ⏻ (alimentación) se ilumina en ámbar, el ordenador se encuentra en modo de ahorro de energía. Pulse una tecla del teclado o mueva el ratón.

Indicador ⏻ (alimentación)

Si la imagen desaparece de la pantalla y el indicador ⏻ (alimentación) se ilumina en verde

1 Apague el interruptor ⏻ (alimentación) y desconecte los cables de señal de vídeo del monitor.
2 Encienda el monitor pulsando el interruptor ⏻ (alimentación).

Si aparecen cuatro barras de color (blanco, rojo, verde y azul), esto indica que el monitor funciona correctamente. Vuelva a conectar los cables de entrada de vídeo y compruebe el estado del ordenador.

Si no aparecen las barras de color, es posible que exista un fallo en el monitor. Informe a un proveedor Sony autorizado del estado del monitor.

Si el indicador ⏻ (alimentación) se ilumina en ámbar

Pulse una tecla del teclado o mueva el ratón.

Se desactiva el modo de ahorro de energía del ordenador, el indicador ⏻ (alimentación) se ilumina en verde y la imagen aparece en la pantalla.

Especificaciones

SDM-X53

Panel LCD

Tipo de panel: Matriz activa a-Si TFT

Tamaño de imagen: 15 pulg. (38 cm)

Formato de la señal de entrada

Frecuencia de funcionamiento RGB*

Horizontal: 28–61 kHz (RGB analógico)

28–49 kHz (RGB digital)

Vertical: 48–75 Hz (RGB analógico)

60 Hz (RGB digital)

Resolución

Horizontal: Máx. 1024 puntos

Vertical: Máx. 768 líneas

Niveles de señal de entrada

Señal de vídeo RGB analógica:

0,7 Vp-p, 75 Ω, positiva

Señal SYNC:

Nivel TTL, 2,2 kΩ, positiva o negativa (Horizontal y

vertical independiente o sincronización compuesta)

0,3 Vp-p, 75Ω, negativa (Sincronización en verde)

Señal RGB (DVI) digital: TMDS (enlace único)

Entrada de audio

Minitoma estéreo, 0,5 Vrms, 47 kΩ

Salida de altavoz

2 salidas de 1 W

Toma de auriculares

Minitoma estéreo

Requisitos de alimentación

Temperatura de funcionamiento

5-35°C

Dimensiones (ancho/alto/profundo)

Pantalla (vertical):

Aprox. 339 × 319–419 × 201–231 mm (con soporte)

Aprox. 339 × 297 × 53 mm (sin soporte)

Peso

Aprox. 4,6 kg (con soporte)

Aprox. 3,0 kg (sin soporte)

Plug & Play

DDC2B

Accesorios

Consulte la página 7.

SDM-X73/X93

Panel LCD

Tipo de panel: Matriz activa a-Si TFT

Tamaño de imagen: 17 pulg. (43 cm) (SDM-X73)

19 pulg. (48 cm) (SDM-X93)

Formato de la señal de entrada

Frecuencia de funcionamiento RGB*

Horizontal: 28–80 kHz (RGB analógico)

28–64 kHz (RGB digital)

Vertical: 48–75 Hz (RGB analógico)

60 Hz (RGB digital)

Resolución

Horizontal: Máx. 1280 puntos

Vertical: Máx. 1024 líneas

Niveles de señal de entrada

Señal de vídeo RGB analógica:

0,7 Vp-p, 75 Ω, positiva

Señal SYNC:

Nivel TTL, 2,2 kΩ, positiva o negativa

(Horizontal y vertical independiente o sincronización compuesta)

0,3 Vp-p, 75Ω, negativa (Sincronización en verde)

Señal RGB (DVI) digital: TMDS (enlace único)

Entrada de audio

Minitoma estéreo, 0,5 Vrms, 47 kΩ

Salida de altavoz

2 salidas de 1 W

Toma de auriculares

Minitoma estéreo

Requisitos de alimentación

Temperatura de funcionamiento

5–35 °C

Dimensiones (ancho/alto/profundo)

Pantalla (vertical):

SDM-X73

Aprox. 367 × 361–461 × 232–248 mm (con soporte)

Aprox. 367 × 336 × 60 mm (sin soporte)

SDM-X93

Aprox. 412 × 395–495 × 232–248 mm (con soporte)

Aprox. 412 × 372 × 64 mm (sin soporte)

Peso

SDM-X73

Aprox. 7,1 kg (con soporte)

Aprox. 5,0 kg (sin soporte)

SDM-X93

Aprox. 7,5 kg (con soporte)

Aprox. 5,4 kg (sin soporte)

Plug & Play

DDC2B

Accesorios

Consulte la página 7.

* Condición de sincronización horizontal y vertical recomendada

- La anchura de sincronización horizontal debe ser superior al 4,8% del tiempo horizontal total o 0,8 μs, según el que sea mayor.

- La anchura de supresión horizontal debe ser superior a 2,5 μs.

- La anchura de supresión vertical debe ser superior a 450 μs.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

TCO'99 Eco-document

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

0,3 Vp-p, 75 Ω, negativo (sincronismo su verde)

0,3 Vp-p, 75 Ω, negativo (sincronismo su verde)

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.
