MANUALE UTENTE R18BS-0 RYOBI

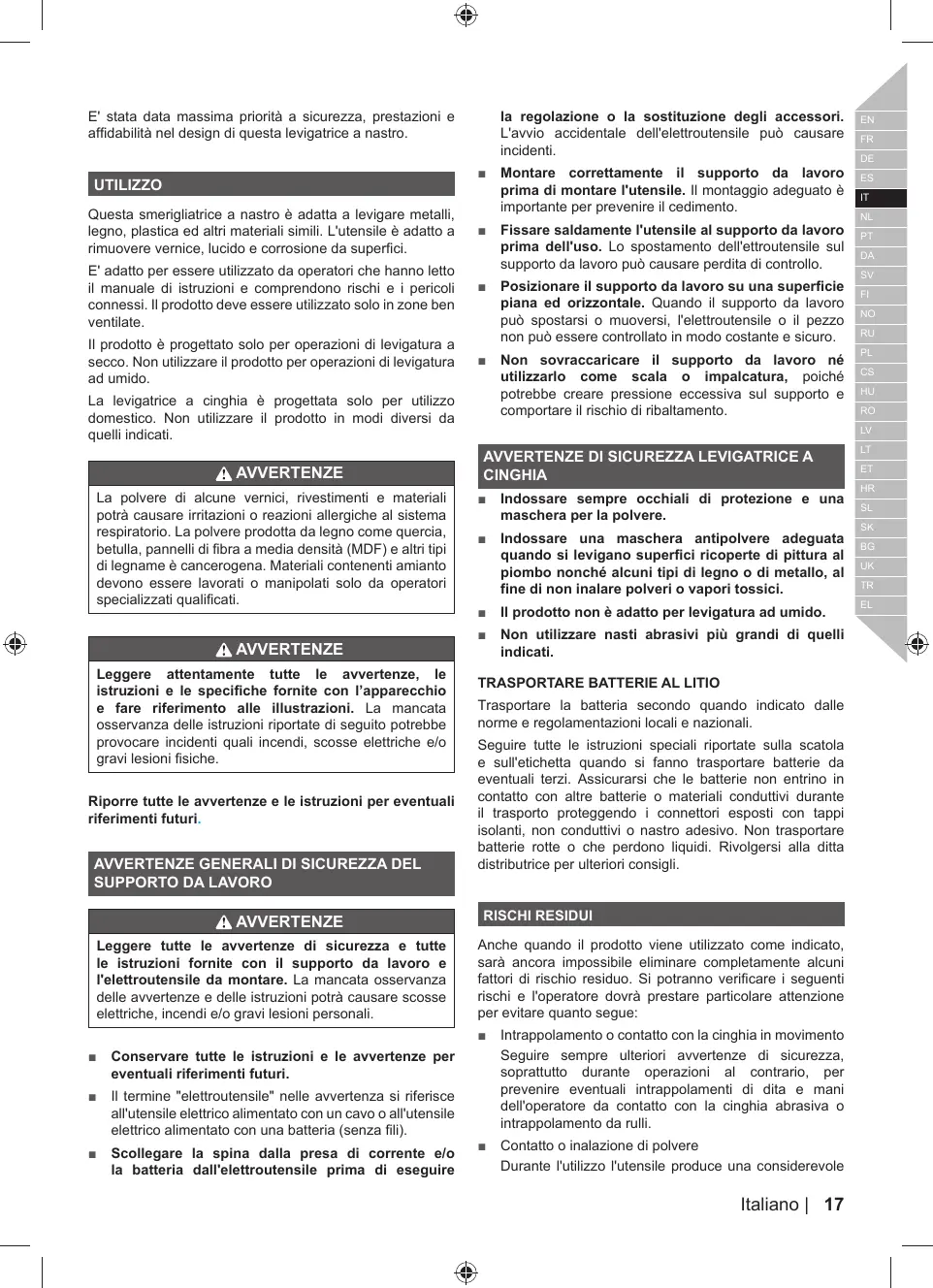

E' stata data massima priorità a sicurezza, prestazioni e affidabilità nel design di但这a levigatrice a nastro.

UTILIZZO

Questa smerigliatrice a nastro è adatta a levigare metalli, legno, plastica ed altri materiali simili. L'utensile è adatto a rimuovere vernice, lucido e corrosione da superfici.

E' adatto per essere utilizzato da operatori che hanno fatto il manuale di istruzioni e comprendono rischi e i pericolli connessi. Il prodotto deve essere utilizzato solo in zone ben ventilate.

Il prodotto è progettato solo per operazioni di levigatura a secco. Non utilizzato il prodotto per operazioni di levigatura ad umido.

La levigatrice a cinghia è progettata solo per utilizzato domestico. Non utilizzato il prodotto in modi diversi da quelli individati.

AVVERTENZE

La polvere di alcune vernici, rivestimenti e materiali potraccasare irritazioni o reazioni allergiche alsystema respiratorio. La polvere prodotta da legno come quercia, betulla, pannelli di fibra a media densità (MDF) e altri tipi di legname è cancerogena. Materiali contenti amianto devono essere lavorati o manipolati solo da operatori specializzati qualificati.

AVVERTENZE

Leggere attendamente tutte le avventenze, le estruzioni e le specifiche fornite con l'apparecchio e fare riferimento alle illustrazioni. La mancata osservanza delle struzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fisiche.

Riporre tutte le avventenze e le istruzioni per eventuali riferimenti futuro.

AVERTENZE GENERALI DI SICUREZZA DEL SUPPORTO DA LAVORO

AVVERTENZE

Leggere tutte le avvertenze di sicurezza e tutte le estruzioni fornite con il supporto da lavoro e l'elettROUTensile da montare. La mancata osservanza delle avvertenze e delle estruzioni potra causare scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le struczioni e le avventenze per eventuali riferimenti futuri.
Il terme "elettROUTensile" nelle avventenza si riferisce all'utensile elettrico alimentato con un cavo o all'utensile elettrico alimentato con una batteria (senza fili).
Scollegare la spina alla presa di corrente e/ol a batteria dall'elettroutensile prima di eseguire

la regolazione o la sostenuzione degli accessori. L'avvio accidentale dell'elettroutensile cui causare incidenti.

Montare correttamente il supporto da lavoro prima di montare l'utensile. Il montaggio adeguato è importante per prevenir il cedimento.
Fissare saldamente l'utensile al supporto da lavoro prima dell'uso. Lo spostamento dell'ettroutensile sul supporto da lavoro può causare perdita di controllo.
Posizione il supporto da lavoro su una superficie pianede orizzontale. Quando il supporto da lavoro cui spostarsi o muoversi, l'eeltroutensile o il pezzo non cui essere trattato in modo costante e sicuro.
Non sovraccaricare il supporto da lavoro né utilizzato come scala o impalcatura, poiché potrebbe creare pressione eccessiva sul supporto e comportare il rischio di ribaltamento.

AVERTENZE DI SICUREZZA LEVIGATRICE A CINGHIA

• Indossare sempre occhiiali di protezione e una maschera per la polvere.
• Indossare una maschera antipolvere adeguata quando si levigano superfici ricoperte di pittura al piombo nonché alcuno tipi di legno o di metallo, al fine di non inalare polveri o vapori tossic.
  Il prodotto non è adatto per levigatura ad umido.
  Nonutilizzare nasti abrasivi più grandi di quelli indicati.

TRASPORTARE BATTERIE AL LITIO

Trasportare la batteria secondo quando indicate dalle norme e regolamentiazioni locali e nazionali.

Seguire tutte le istruzioni speciali riportate sulla scatola e sull'etichetta quando si fanno trasportare batterie da eventuali terzi. Assicurarsi che le batterie non entrino in contatto con altre batterie o materiali conduitti durante il trasporto proteggendo i connettori esposti con tappi isolanti, non conduitti o nastro adesivo. Non trasportare batterie rotte o che perdono liquidi. Rivolgersi alla ditta distributrice per ulteriori consigli.

RISCHI RESIDUI

Anche quando il prodotto viene utilizzato comeindicato, sera alcora impossibile eliminare completamente alcuni fattori di rischio residuo. Si potranno verificare i seguenti rischi e l'opereatore dovra prestare particolare attenzione per evitare quanto segue:

Intrappolamento o contatto con la cinghia in movimento Seguire sempre ulteriori avvertenze di sicurezza, soprattutto durante operazioni al contrario, per prevenire eventuali intrappolamenti di dit a mani dell'operatore da contatto con la cinghia abrasiva o intrappolamento da rulli.
Contatto o inalazione di polvere
Durante l'utilizzo l'utensile produce una considerevole

quantità di polvere e particelle. Utilizzare il dispositivo di raccolta o collegare un aspiratore per l'estrazione della polvere quando si mette in funzione il prodotto. Indossare maschere di protezione contenti filtri adeguati ai materiali che si stanno manipolando. Assicurarsi una adeguita ventilazione del luogo di lavoro. Non mangiare, bere, né fumare nell'area di lavoro.
Rischio di esplosione

Polveri fini che si accumulano potranno accendersi e causare incendi. Tenere l'area di lavoro pulita e rimuovere alla stessa la polvere. I sistemi di raccolta polvere ed estrazione e aspirazione devono essere regolarmente a attentamente puliti. Quando si levigano metalli, si potranno produrre scintille calde.
rumore evibrazioni

Indossare cuffie di protezione quando si mette in funzione il prodotto. Non mettere in funzione il prodotto per lunghi periodi di tempo.

RIDUZIONE DEL RISCHIO

E' stato fatto presente che le vibrazioni da utensili a mano potrebbero contribuire a una condizione chiamata Sindrome di Raynaud in alcuni individui. I sintomi, comprehenti formicolio, interpidimento e perdita di colore alle dita, si verificano di solito quando ci si espone al freddo. Fattori ereditar, esposizione a freddo e umidità, una dieta scorretta, fumo e condizioni di lavoro non sicure potranno contribuire allo sviluppo di quosti sintomi. è possible prendere delle precauzioni per ridurre le vibrazioni:

• Tenere il corpo al caldo a basse temperature. Quando si utilizes l'utensile, indossare quanti e tenere le manie e polsi caldi. Le basse temperature contribuiscono a causare la Sindrome di Raynaud.
• Dopo aver utilizzato l'utensile per un dato periodo,fare degli esercizi per stimolare la circolazione del sangue.
• Fare spesso delle pause. Limitare la quantità di esposizione giornaliera.

Nel caso in cui si provino i sintomi di esta condizione, interrompere immediamente l'utilizzo dell'utensile e consultare un dottore.

FUNZIONAMENTO

Non mettere in funzione il prodottoswana una cinghia accuramente inserta e montata. Una cinghia incorrettamente montata potra fuoriuscire dal prodotto e causare lesioni personali o danni alla levigatrice.
Assicurare il pezzo sul quale si sta lavorando con ganasse o morsetti a un ravolo di lavoro idoneo. Ciò aiutera ad evitare che l'oggetto sul quale si sta lavorando diventi un proiettile.
Utilizzare i manici forniti per reggere e controllare il prodotto con entrambe le mani.
Non forzare il prodotto. Utilizzare il prodotto corretto per il lavoro da svolgere. Il prodotto corretto svolverà il lavoro in modo miglior e in maniera più sicura se lo

siutilizzaaallo potenza diutilizzo perla quale èstatoprogettato.

Non applicare una pressione eccessiva sul prodotto. Lasciare che il peso del prodotto applicchi la corretta pressione e utilizzare le mani per guidare la levigatrice. Una pressione eccessiva sovracchariera il prodotto e danneggerà il motore. Applicare ulteriore pressione non permetterà di rimuovere ultorei materiale e ridurra invece l'efficienza di levigatura.
- Cambiare la cinghia di levigatura spesso per mantenere la capacité del prodotto di rimuovere materia in maniera efficace.
- Avviare il prodotto utilizzato l'interruttore a grilletto e permettendo alla cinghia di raggiungere la corretta velocità. Abbassare quindi la cinghia sul pezzo sul quale si sta lavorando. Reggere il prodotto con entrambé le mani dal momento che il movimento della cinghia guiderà il prodotto in avanti.
Scegliere una cinghia delle dimensioni corrette e della consistenza idonea al compito da svolgere. Utilizzare le cinghie con un numero di grana più basso per rimuovere ulterioriore materiale; cinghie con un numero di grana più alto per rimuovere meno materiale e per una rifinitura più precisa. Sostituire la cinghia se si danneggia, si blocca a causa di detriti o si consuma.
E'normale levigare e spostare il prodotto avanti e indietro seguito il senso della fibra. Levigare seguito il senso di fibra funzionera ma risultera in superfici graffitie rovinate.

AVVERTENZE

La polvere di alcune vernici, rivestimenti e materiali potraccauseirritazionioreazioniallergicheal systemas respiratorio.La polvere prodotta da legno come quercia, betulla, pannelli di fibra a media densità (MDF) e altri tipi de legname e cancerogena.Materiali contenti amianto devono essere lavorati o manipolati solo da operatori specializzati qualificati.

Utilizzare il collettore polvere o collegare la porta per la polvere a un dispositivo di aspirazione per ridurre i rischi associati con le particelle di polvere.
- Tutte le personne che si trovano nell'area di lavoro o nelle vicinanze devono indossare delle maschere antipolverhe che offrano adeguata protezione.
- Durante l'uso di un utensile, indossare sempre occhiali di sicurezza o occhiali di protezione muniti di schermi laterali.

AVVERTENZE

L'utilizzo prolongato dell'utensile potrà causare o aggrevare lesions più esistenti. Quando si utilizeszone this utensile per periodi di tempo prolongati, assicurarsi di fare sempre delle pause regolari.

FAMILIARZZARE CON IL PRODOTTO

Vedere a pagina 107.

1. Manico frontale
2. Pulsante di blocco
3. Maniglia principale
4. Ugello di aspirazione
5. Porta batterie
6. Manopola di regolazione levigatrice a nastro
7. Grilletto
8. Leva di rilascio levigatrice a nastro
9. Pulsante di regolazione manico frontale
10. Adattatore per aspirazione
11. Sacchetto per la polvere
12. Nastro di levigatura (grana 60)
13. Nastro di levigatura (grana 100)
14. Nastro di levigatura (grana 120)

MANUTENZIONE

AVVERTENZE

Il prodotto non deve essere collegato a una presa dell'alimentazione quando si montano parti, svolgone operazioni di pulizia e manutenzione o quando il prodotto non viene utilizzato. Scollegare il prodotto per prevenir l'avvio accidentale che potrà causare gravi lesioni.

AVVERTENZE

In caso di sostituzione, utilizzare solo parti di ricambio originali Ryobi. Utilizzato parti di ricambio diverse potrebbe causare rischi o danneggiare il prodotto.

AVVERTENZE

Prima della pulizia rimuovere sempre il nastro di levigatura dal prodotto. La mancata osservanza di但这a norma potrebbe comportare gravi lesioni fisiche.

Evitare di utilizzare solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilize an un panno pulito per rimuovere lo sporco, la polvere, ecc.

AVVERTENZE

Non lasciare che liquidi per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc, entrino in contatto con le parti in plastica. Tali prodotti chimici contengono sostanze che possono danneggiare, indebolire o distruggere la plastica.

Gli apparecchi elettrici utilizzati su prodotti in fibra di vetro,lastre di gesso o pannelli di rivestimento tendono adusurarsi più rapidamente e a presentare precori problemi difunzionamento dal momento che trucoli e segatura prodotti da tali materiali risultano molto abrasivi nei confronti dei componenti di apparecchi elettrici quali gli ingranaggi,

le spazzole, gli interrupttori, ecc. Non raccomandiamo di utilizzare il prodotto per lunghi periodi di tempo su quosti tipi di materiali.

Dopo agli utilizzato, rimuovere la cinghia e il collettore polvere se inserti. Pulire il collettore polvere come indicate nelle illustrazioni nel presente manuale. Pulire il prodotto attentamente con una spazzola, un panno asciutto e un aspirapolvere.

AVVERTENZE

Non utilizzare aria compressa per soffiare polvere dal prodotto e prevenire gravi lesionsagli occhi.

Per una maggior sicurezza e affidabilità, tutte le riparazioni dovranno essere svolte da un centro servizi autorizzato Ryobi.

Tutti i cuscinetti di quello utensile sono stati lubricificati con una quantità sufficiente di lubrificante di alta qualità per garantire l'ottimo funzionamento dell'utensile. Di conseguenza, non è necessario effettuare alcuna lubrificazione supplementare.

TUTELA DELL'AMBIENTE

Riciclare le matériel prime anziché gettarle tra i rifiuti domestici. Per tutelare l'ambiente, l'apparecchio, gli accessori e gli imbalaggi devono essere smaltiti separatamente.

SIMBOLO

Allarme di sicurezza

V Volt

Velocitàswana carico

min-1Numero di giri o di movimenti al minuto

Corrente diretta

Conformità CE

Marchio di conformità EurAsian

Marchio di conformità ucraino

Leggere attentamente le istruzioni prima di avviare l'utensile.

Indossare cuffie di protezione

Indossare occhiali di protezione

I prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatte adegutamente tali rifiuti.

SIMBOLI NEL MANUALE

Note

Parto o accessori venduti separatamente

Sblocco

Blocco

I seguito significi indicano i livelli di rischio associati a quello prodotto.

PERICOLO

Indica una situazione immeditamente pericolosa che, se non evitata, potrà causare gravi leSIONi o morte.

AVVERTENZE

Indica una situazione potenzialmente pericolosa che, se non evitata potrà causare gravi lesioni o morte.

ATTENZIONE

Indica una situazione potenzialmente pericolosa che, se non evitata, potra causare lesioni minori o moderate.

ATTENZIONE

(Senza symbolo di allarme in materia di sicurezza) Indica una situazione checould provocare danni materiali.

Il livello di vibrazioni indicate in quello foglio informativo è stato misurato seguito un test svento secondi i requisiti indicati dallo standard EN60745 ePTHSSE. Il livello dichiarato di emissioni di vibrazioni viene indicate tenendoiconto delle applicazioni principali dell'ultensile. Comunque se l'ultensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potra variate. Ciò potra significativmente augmentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale.

Una valutazione del livello di esposizione alle vibrazioni dovr inoltre prendere in considerazione i tempi in cui l'utensile viene spento e è accesso ma non viene utilizzato. Ciò potà significativamente ridurre il livello di esposizione in un periodo totale di funzionamento. Ulteriori misure di sicurezza per proteggere l'operatore dagli effetti delle vibrazioni come: conservare correttamente l'utensile e i loro accessori, tenere le mani calde e organizzare i tempi di lavoro.

NL WAARSCHUWING

IT CONDIZIONI DI VALIDITA DELLA GARANZIA RYOBI

In aggiunta ai diritti di legge risultanti dall'acquisto, il prodotto è coperto alla garanzia sulla descritta.

1. Il periodo di garanzia è di 24 anni per i consumatori, a decorrere alla dati di acquisto del prodotto. La data deve essere documentata da una fattura o altra prova d'acquisito. Il prodotto è progettato e destinato solo all'utilizzo privato dei consumatori. Pertanto non viene fornita alcuna garanzia in caso di uso professionale o commerciale.
2. Per una seriese di utensili elettrici (CA/CC) è possible prolongare il periodo di garanzia或者其他 descririto, registradosi sul situ web www. ryobitools.eu. Gli utensili per i quali è possible prolongare il periodo di garanzia sono chiaramente indicate nei negozio /e sulle confezioni e nella documentation dei prodotti. L'utente delve registraire online l'ultinese acquistato entro 30 giorni alla data di acquistto. L'utente più registrarsi per la garanzia prolongata nel proprio paese di Residence, se quello è elevato nel modulo di-registration online dove esta opzione sua valida. Inoltre gli utenti devono fornire il proprio consenso alla conservazione dei dati da immetttere online e devono accettare le condizioni generali. La conferma di-registration, inviata tramite e-mail, e la fattura originaleindicante la data di acquistoto, cosituiiranno la prova della garanzia prolongata.

3. La garanzia copire tutti i detfitti del prodotto durante il periodo di garanzia, risultati da manodopera o materiali alla data de acquisto. La garanzia è limitata alla riparazione e/o sostituzione e non include alcun altrio obbligo quali, a mero tuito esemplificativo, i danni incidentali o consequencesiali. La garanzia non è valide se il prodotto è stato usato scorrettamente, in modo contrario al manuale di struzioni o se è stato collegato in modo errato. La garanzia non è valide per:

4. qualsiasi danno al prodotto dovuto a manutenzione errata;

5. qualsiasi prodotto che sia stato alterato o modificato;
6. qualiasi prodotto le cui marcature di identificazione originali (marchi di fabbrica, numero di serie) siano state cancellate, alterate o rimoso;
7. qualiasi sanno causato alla non osservanza delle istruzioni del manuale:
8. qualsiasi prodotto privo di omologazione CE;
9. qualsiasi prodotto che sua stato sottomosto a un tentativo di riparazione da parte di un professionista non qualificato oppure sulla previa autorizzazione di Techronic Industries;
10. qualiasi prodotto collegato a un'alimentazione errata (per ampere, tensione, frequenza);
11. qualiasi danno causato da influenze esterne (chimiche, fisiche, urti) o sostanze estranee;
    la normale usura delle parti di ricambio;
12. uso inappropriato, sovraccarico dell'utensile;
13. uso di accessori o parti non omologate;

14. accessori per utensilii eletricii forniti con l'utensile o acquistati separatamente. Questa escludione comprende, a mero titolo esemplificativo, punte per caccavigi, punte per trapani, dischi abrasivi, carta vetrata, lame e guide laterali;
    componenti (parti e accessori) soggetti alla normale usura compresi, a mero titolo esemplificativo, kit di servizio e manutenzione, spazzole al carbonio, cuscinetti, mandrini, attacchi per punte a vite autoperforante, cavi di alimentazione, maniglia usilaria, custodi di trasporto, piastre di levigatura, sacchetti per la polvere, tubi di scarico della volvere, rondelle di felto, permi e molle per avvitatori ecc.

15. Per la manutenzione il prodotto dev'essere spedito o portato presso uno dei centri assistenza autorizzati RYOBI elencati per gli paese nel seguente eldi indirizzi nei Centro in cui paesi si rivenditore locale RYOBI si incarica di inviare il prodotto all'organizzazione di assistenza RYOBI. Quando si invia un prodotto a un centro assistenza RYOBI, imballarlo in modo sicurozza contentuti pericolosi come la benzina, apporre l'indirizzo del mittente e accompagnarelto da una breve descrizione del guasto.

16. La riparazione/sostituzione ai sensi della presente garanzia è gratuta. Non costituise un prolongamento o un nuovo inizio del periodo di garanzia. Le parti gli utensili scambiati diventano da sua propietà. In alcuni paesi iosti di consegrà o di spedizione postale devono essere pagati dal mittente. I diritti di legge derivanti dall'acquisto dell'utensile rimangono inalterati.
17. La presente garaznia é valida en Unione Europea, Svizzera, Islanda, Norwegia, Liechtenstein, Turchia e Russia. Al di fuori di tali aree contattare il rivenditore autorizzato RYOBI per sapere se é valida un'altra garaznia.

CENTRO SERVIZI AUTORIZZATO

Per individuale il più vicinato centrali servizi autorizzato, visitare il site http:// it.rybitotools.eu header/service-and-support/service-agents.

NRYOBI 們 GARANTIEVOORWAARDEN

DICHIARAZIONE DI CONFORMITA EC

Techtronic Industries GmbH

Si dichiara con la presente che il prodotto

Levigatrice a nastro

Marca: Ryobi

Numero modello: R18BS

Gamma numero serial: 46222201000001 - 46222201999999

è conforme alle seguenti Direttive Europee e ai seguenti standard armonizzati

2006/42/EC, 2014/30/EU, 2011/65/EU

EN55014-1:2006+A1:2009+A2:2011, EN55014-2:2015

EN60745-1:2009+A11:2010, EN60745-2-4:2009+A11:2011

La documentoe RoHS è stata compilata commeindicato dallene norme EN 50581:2012

Andrew John Eyre (BEng, CEng, MIE)

Vice-Presidente, Dipartimento Regolazioni & Sicurezza

Autorizzato per compilate il file technique:

Alexander Krug, Direttore Amministrativo

Techtronic Industries GmbH

Ovime izjavljemo da su proizvodi

Tračna brusilica

Marka: Ryobi

Broj modela: R18BS

Raspon serijskog broja: 46222201000001 - 46222201999999

uskladen sa sljedecim Europskim Direktivama i uskadenim normama

2006/42/EC, 2014/30/EU, 2011/65/EU

EN55014-1:2006+A1:2009+A2:2011, EN55014-2:2015

EN60745-1:2009+A11:2010, EN60745-2-4:2009+A11:2011
