| Marca | Gorenje |
| Modello | WHU629ES/S |
| Tipo di prodotto | Cappa aspirante |
| Alimentazione elettrica | 220-240 V ~ 50 Hz |
| Potenza di aspirazione | 3 velocità + booster (max) |
| Illuminazione | LED, 4 W (E14) |
| Modalità di funzionamento | Evacuazione o ricircolo |
| Filtri | Filtro metallico antigrasso (lavabile) + filtro a carbone attivo (opzionale) |
| Distanza minima di installazione | 50 cm sopra un piano cottura elettrico, 65 cm sopra un piano cottura a gas |
| Livello sonoro | Variabile a seconda della velocità |
| Dimensioni (ingombro) | Circa 60 cm di larghezza (standard) |
| Peso | Circa 12 kg (stima) |
| Materiali | Acciaio inox / vetro (a seconda del modello) |
| Comandi | Interruttori meccanici (luce, arresto, velocità) |
| Manutenzione | Pulizia mensile dei filtri antigrasso; sostituzione filtro a carbone ogni 4 mesi |
| Sicurezza | Scollegamento prima della pulizia; non flambare sotto la cappa; ventilazione adeguata |
| Ricambi | Filtri, lampade LED, kit ricircolo |
| Riparabilità | Le LED sono sostituibili (E14). Ricambi disponibili tramite SAV |
| Informazioni generali | Manuale disponibile in più lingue. Uso domestico esclusivamente. |
Domande frequenti - WHU629ES/S GORENJE
Domande degli utenti su WHU629ES/S GORENJE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa aspirante in formato PDF gratuitamente! Trova il tuo manuale WHU629ES/S - GORENJE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. WHU629ES/S del marchio GORENJE.

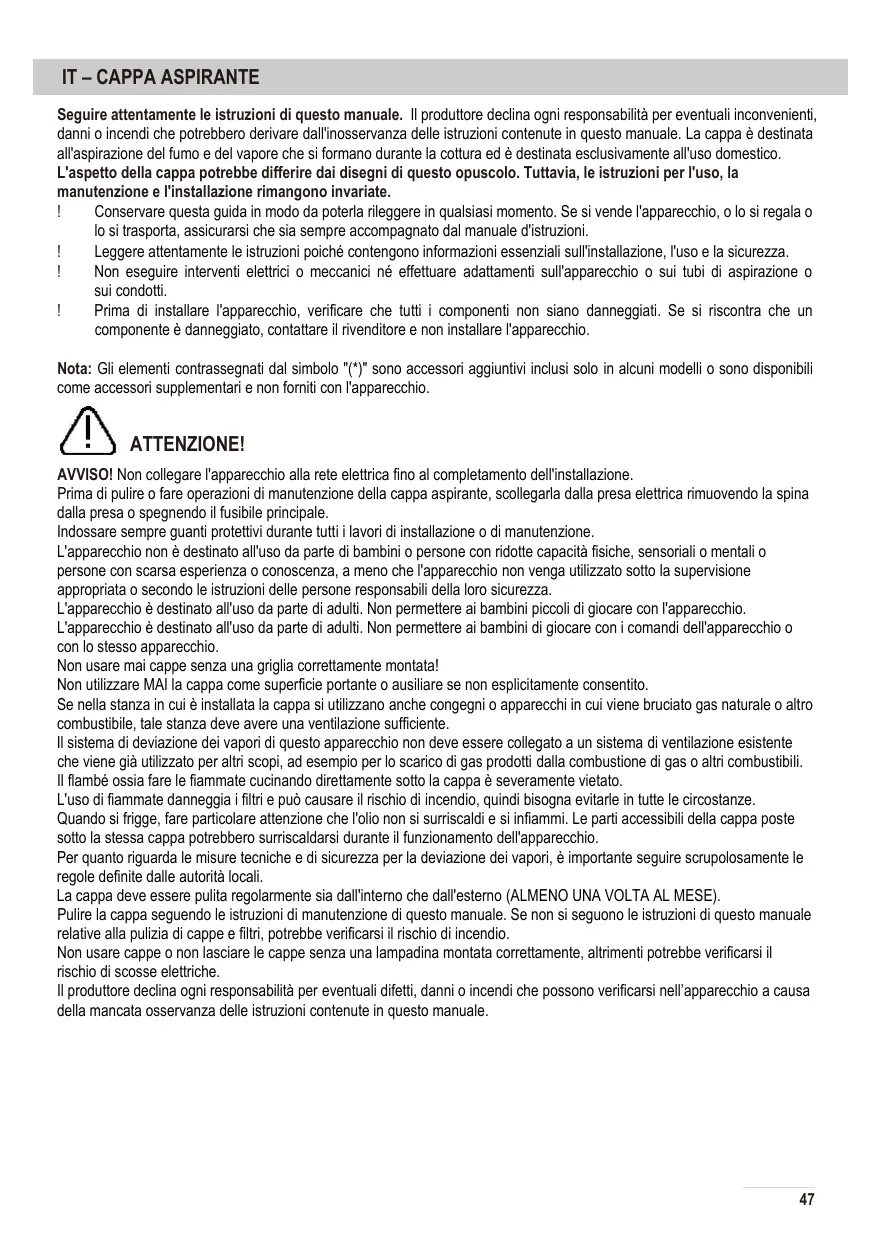

MANUALE UTENTE WHU629ES/S GORENJE
Seguire attendentamente le istruzioni di quello manuale. Il produttore declina agli responsabilità per eventuali inconvenienti, danni o incendi che potrebbero derivare dall'inosservanza delle istruzioni contene in quello manuale. La cappa è destinata all'aspirazione del fumo e del vapore che si formano durante la cottura ed è destinata esclusivamente all'uso domestico.
L'aspetto della cappa potrebbe differire dai disegni di questo opuscolo. Tuttavia, le istruzioni per l'uso, la manutenzione e l'installazione rimangono invariate.
! Conservare esta guida in modo da poterla rileggere in qualsiasi momento. Se si vende l'apparecchio, o lo si regala o lo si trasporta, assicurarsi che sua sempre accompagnato dal manuale d'istruzioni.
! Leggere attendamente le istruzioni poiché contengono informazioni essenziali sull'installazione, l'uso e la sicurezza.
! Non eseguire interventi elettrici o meccanici né effettuare adattamenti sull'apparecchio o sui tubi di aspirazione o sui condotti.
! Prima di installare l'apparecchio, verificare che tutti i componenti non siano danneggiati. Se si riscontra che un componente è danneggiato, contattare il rivenditore e non installare l'apparecchio.
Note: Gli elementi contrassegnati dal significato (**) sono accessori aggiuntivi inclusi solo in alcuni modelli o sono disponibili come accessori supplementari e non forniti con l'apparecchio.
ATTENZIONE!
AVVISO! Non collegare l'apparecchio alla rete elettrica fino al completamento dell'installazione.
Prima di pulire o fare operazioni di manutenzione della cappa aspirante, scollegarla alla presa elettrica rimuovendo la spina alla presa o spegnendo il fusibile principale.
Indossare sempre quanti protettivi durante tutti i lavori di installationo di manutenzione.
L'apparecchio non è destinato all'uso da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali o persone con scarsa esperienza o conoscenza, a meno che l'apparecchio non venga utilizzato在整个 supervisione appropriata o seconde le istruzioni delle persone responsabili della loro sicurezza.
L'apparecchio è destinato all'uso da parte di adulti. Non permettere ai bambini piccoli di giocare con l'apparecchio.
L'apparecchio è destinato all'uso da parte di uomini. Non permettere ai bambini di giocare con i comandi dell'apparecchio o con lo stesso apparecchio.
Non usare mai cappeswana una griglia correttamente montata!
Nonutilizzare MAI la cappa come superficie portante o ausiliare se non especialmente consentito.
Se nella stanza in cui è installata la cappa si utilizzatoanche congegni o apparecchi in cui viene bruciato gas naturale o alto combustibile, tale stanza delve ave alla ventilazione sufficiente.
Ilsystema di deviazione dei vapori di quello apparecchio non deve essere collegato a un systema di ventilazione esistente che viene più utilizzato per altri scopi, ad esempio per lo scarico di gas prodotti alla combustione di gas o altri combustibili.
Il flambé ossia fare le fiammate cucinando direttamente sotto la cappa è severamente vietato.
L'uso di fiammate danneggia i filtri e cui causare il rischio di incendio, quindi bisogna evitarle in tutte le circostanze.
Quando si frigge, fare particolare attenzione che l'olio non si surriscaldi e si infiammi. Le parti accessibili della cappa poste sulla stessa cappa potrebbero surriscaldarsi durante il funzionamento dell'apparecchio.
Per quanto riguarda le misure tecniche e di sicurezza per la deviazione dei vapori, è importante seguire scruplosamente le regole definite dalte autorità locali.
La cappa deve essere pulita regolarmente via dall'interno che dall'esterno (ALMENO UNA VOLTA AL MESE).
Pulire la cappa seguendo le istruzioni di manutenzione di questo manuale. Se non si seguono le istruzioni di questo manuale relative alla pulizia di cappe e filtri, potrebbe verificarsi il rischio di incendio.
Non usare cappe o non lasciare le cappe alla una lampadina montata correttamente, allrimenti potrebbe verificarsi il rischio di scosse elettriche.
Il produttore declina ogni responsabilità per eventuali difetti, danni o incendi che possono verificarsi nell'apparecchio a causa della mancata osservanza delle istruzioni contene in quello manuale.
L'apparecchio è contrassegnato in conformità con la Direttiva europea 2002/96/CE sui Rifiuti di apparecchiature elettriche ed elettroniche. Facendo attenzione a smaltire correttamente questo prodotto, si contribuisce a prevenire effetti dannosi sull'ambiente e sulla salute umana che potrebbero essere causati da un trattamento inappropriato di quello prodotto alla fine del suo periodo di utilità.
Il symbolo sul prodotto o sulla documentazione di accompagnamento indica che l'apparecchio non deve essere trattato come rifiuto domestico, ma deve essere consegnato in un punto di raccolta appropriato per il riciclaggio di apparecchiamate elettriche ed elettroniche. Smaltire l'apparecchio in conformità con le normative ambientali locali per lo smaltimento dei rifiuti.
Per ulteriori informazioni dettagliate sul trattamento, la raccolta e il riciclaggio di quello prodotto, contattare il dipartimento competente presso l'autorità locale competente, o il servizio locale di gestione dei rifiuti domestici, o rivolgersi al negozio in cui è stato acquistato quello prodotto.
L'apparecchio è progettato, testato e fabbricato in conformità con i segunti standard o regolamenti:
di sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
di efficienza di funzionamento: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
di compatibilità elettromagnetica (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Raccomandazioni per un uso corretto per ridurre l'impatto ambientale: ACCENDERE la cappa alla velocità minima quando si inizia a cucinare. Lasciarla funzionare più per alcuni minuti après aver terminato la cottura. Augmente la velocità ossia il livello di funzionamento solo in caso di una grande quantità di fumo e vapore, usare la funzione particolaremente elevata ossia l'alta velocità solo in casi estremi. Se necessario, sostuire i filtri /il filtrò al carbone attivo per mantenere una Buona efficienza nella rimozione degli odori sgradevoli. Se necessario pulire i filtri antigrasso per Maintainere una Buona efficienza degli stessi. Utilizzare tubi della cappa aspirante col diametro grande come riportato in quello manuale, poiché ciò consentirà un'efficacia ottimale e il rumore sare minimo.
Ulteriori specifiche di installatione:
Durante l'installation, utilizes solo le viti per il fissaggio in dotazione con l'apparecchio. Se le viti non sono in dotazione, acquistare viti del tipo appropriato. Utilizzato le viti lunghe appropriate in base alle informazioni delle Istruzioni sull'installazione. In caso di dubbi, contattare un riparatore autorizzato, un centro assistenza o un'alto tecnico adeguatamente qualificato.
ATTENZIONE! Se non si installano le viti o le guarnizioni di montaggio in conformità con queste istruzioni, potrebbe verificarsi il rischio di scosse elettriche.
USO
La cappa è progettata in modo tale da poter essere utilizzata sua in versione a sfiato che a filtri.
Versiona sfiato
In quello, il fumo si scarica all'esterno tramite un tubo speciale collegato alla flangia di collegamento situata nella parte superiore della cappa.
Attenzione! Il tubo di sfiato non è in dotazione e deve essere acquistato separatamente. Il diametro del tubo di sfiato deve essere uguali al diametro della flangia di collegamento.
Nella sezione orizzontale, il tubo deve essere leggermente inclinato versuso l'alto (di circa 10^ ) in modo che l'aria possa essere facilemente scaricata dall'interno versuso l'esterno.
Attenzione! Se la cappa è dotata di filtri/filtro al carbone, devono essere rimossi.
Per il collegamento della cappa con l'apertura nella parete per lo sfiato dei vapori, utilizzare un tubo flessibile di diametro.
uguale al diametro dell'apertura di uscita sulla cappa (flangia di collegamento).
Se il diametro del tubo o l'aperture della parete sono più piccoli, la potenza di aspirazione sarea inferiore e il rumore aumenterà in modo significativo.
Per tali casi, il produttore declina agli responsabilità.
Il tubo di sfiato dell'aria deve essere il più corto possible.
! Quando si insertisce il tubo di sfiato, assicurarsi che ci siano il meno pieghe possibile. L'angolo massimo consentito è di 90^ .
! Evitare di effettuare grandi modifiche nel taglio del tubo di sfiato.
La superficie interna del tubo di sfiato dove essere il più liscia possibile.
Il tubo di sfiato deve essere fatto di un materiale con certificati appropriati.
Versiona过滤
Questa versione necessita di unrello a carbone che siouldo comprare in un negozio di elettrodomestici.
Il filtering rimuove il grasso e gli odori dall'aria aspirata, poi l'aria purificata ritorna nell'ambiente attraverso le fessure di uscita sul latato superiore dell'apparecchio.
INSTALLAZIONE
La distanza minima tra la superficie portante di cottura e la parte inferiore della cappa non deve essere inferioro a 50 cm nel caso di piani di cottura elettrici, o 65 cm nel caso di piani a gas o combinati.
Se nelle istruzioni di installmente del piano cottura a gas viene indicata una distanza maggiore, tenere in considerazione questa.
Collegamento alla rete elettrica
L'impiano elettrico deve essere conforme alle specifiche riportate sulla targhetta identificativa situata all'interno della cappa. Se sul cavo di alimentazione della cappa è installata una spina, collegare la cappatramite una presa conforme alle normative applicabili ed stallarla in modo che possa essere facilitamente accessibile after l'installazione. Se il cavo di alimentazione non è dotato di spina (collegamento diretto alla rete), o se la presa non è facilitamente accessibile after l'installazione, è necessario installare un interrottore bipolare conforme alle norme che garantisce che l'apprecchio si completamente scollegato alla rete elettrica nelle condizioni di sovratensione della classe III, in conformità con le istruzioni di installatione.
Attenzione! Assicurarsi sempre che il cavo di alimentazione sia installato correttamente prima di ricollegare la cappa alla corrente elettrica e controllinghe suo funzionamento.
La cappa è dotata di un carrò di collegamento speciale; se questo è danneggiato, richiedere uno nuovo servizio al centro assistenza.
Generedi installmente
L'apparecchio è molto pesante. Maneggiando la cappa devono collaborare almeno due persone. Prima di iniziare l'installazione:
Verificare che il prodotto acquistato abbia le dimensioni appropriate in base all'area di installmente selezionata.
Rimuovere i filtri/il filtro al carbone attivo (^) se forniti (vedere il paragrafo relativivo). Installare i filtri/il filtro al carbone attivo solo se si usa la cappa con la versione a filtro.
Accertarsi se all'interno della cappa ci sai del materiale o altri oggetti (che potrebbero cadere nel corso del trasporto, ad esempio bustine con le viti (^) , fogli di garanzia (^*) , ecc.) e, se necessario, rimuoverli.
Se possibile, scollegare e spostare la cucina o la cucina independente, che puo essere spinta nella nicchia tra gli elementi della cucina, per facilitare l'accesso alla parete del piano cottura e al soffitto. Se ciò non è possible, posizionare una copertura protettiva spessa sul piano cottura o sulla cucina per proteggere da danni e oggetti estranei. Scegliere una base piatta per montare l'apparecchio. Coprirque esta base con un rivestimento protettivo sul quale posizionare tutte le parti della cappa e le parti per il fissaggio.
Inoltre, controllare se nelle vicinanze del punto in cui si prevede di installare la cappa (un punto che sua accessibile anche dello installatione completa della cappa), sua disposizione una presa elettrica, e se è possible il collegamento all'impianto che scaricherà i vapori verso l'esterno.
Eseguiere prima tutti i lavori di costruzione necessari (ad es. montaggio di una presa elettrica e/o di un tubo di sfiato).
Per fissare la cappa sono in dotazione degli inserti per il muro adatti per la maggior parte dei tipi di pareti o soffitti. Tuttavia, un tecnico esperto abilitato a ciò deve verificare l'idoneità dei materiali in base al tipo o genere di parete/soffitto. La parete e il soffitto devono essere abbastanza forti da sostener il peso della cappa. Non tentare di collocare o di montare quello apparecchio su una parete con piastrelle, con massa per le fughe, o con stucco in gesso o silicone. L'apparecchio è destinato esclusivamente al montaggio in superficie.
FUNZIONAMENTO
Usare l'alta velocità di aspirazione solo in caso di alte concentrazioni di vapore durante la cottura. Si consiglia di accendere la cappa 5 minuti prima di cucinare, di lasciarla funzionare durante la cottura e lasciarla agire per circa 15 minuti al termine della cottura.
Pannello dei comandi
A - Tasto per accendere le lui
B-Tasto per spegnere
C - Tasto per impostare la velocita del funzionamento della cappa
Per spegnere le luci della cappa:
premere il tasto A.
Per accendere la cappa o cancellare la velocità di funzionamento in qualsiassi volteamento quando la cappa è più accesa: premere il tasto C per la prima, seconda o terza velocità di funzionamento, a seconda delle esigenze.
Per spagnere la cappa:
Premere il tasto B.
MANUTENZIONE
ATTENZIONE! Scollegare la cappa alla rete elettrica prima di qualiasi intervento di manutenzione o operazione, disattivando la connessione e rimuovendo il fusibile del connettore.
Se l'apparecchio è collegato a una rete elettricatramite una presa, rimuovere la spina alla presa.
Pulizia
La cappa dove essere pulita regolarmente (almeno tanto spesso quanto pulite il filtro antigrasso), sua dall'interno che dall'esterno. Pulire con un panno inumidito con un detergente neutro. Non usare detergenti ruvidi o abrasivi. NON USARE ALCOOL!
AVERTENZA: se non si tengono in considerazione i consigli di base sulla pulizia della cappa e la sostituzione dei filtri, potrebbe verificarsi il rischio di incendio. Pertanto si consiglia di seguire queste istruzioni. Il produttore declina agli responsabilità per anni al motore o dati derivanti da un incendio se tale danno o dati sono dovuti a una manutenzione inadequata o alla mancata osservanza delle raccomandazioni di sicurezza sulla riportate.
Filtri
Ilaggio antigrasso cattura particelle di grasso che vengono rilasciati durante la cottura. Ilaggio antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, manually o in lavastoviglie con un programma corto, a bassa temperatura. Se ilaggio viene lavato in lavastoviglie più scolorire macision non influenza sull'efficienza di filtrazione. Rimuovere ilaggio antigrasso tirando la leva a molla.
Ilattro antigrasso in carta (sintetico) devese essere sostituito almeno agli due mesi o quando atraverso le fessure della griglia si puo vedere il colore del filtrlo. Il filtrlo di carta è colorato su un solo lato. Quando si installa il filtrlo, il colore non devese essere visibleattervso le fessure della griglia.
Il filtering al carbone attivo (solo per la versione a filtering) assober gli odori sgradevoli che si formano durante la cottura. Dopo un uso prolongato il filtering si ostruisce -secondo il metod di cottura e la frequenza del filtering antigrasso. In agli caso, la cartuccia del filtering a carbone attivo devese essere sostituito agli quattro mesi. I filtri al carbone attivo non possono essere lavati o riutilizzati.
Sostituzione delle lampadine
La cappa è dotata di unsystema di illuminazione a LED. Le lampadine a LED fornisco un'illuminazione ottimale, la loro aspettativa di vita è 10 volte più lunga della normale durata delle lampadine comuni, nelle also stesso tempo consentono un risparmio energetico del 90% .
Sostituire la lampada danneggiata. Utilizzare solo lampade E14 LED 4Wx1.
Per maggiori dettagli consultare i disegni di installmente n. 20 e n. 21 del manuale.
Consiglio per risparmiare energia
1) Quando si inizia a cucinare accendere la cappa alla velocità minima per controllare l'umidità e aspirare gli odori che si formano durante la cottura.
2) Utilizzato l'alta velocità solo quando necessario.
3) Aumentare la velocità di funzionamento della cappa solo quando necessario in base alla quantità di vapore.
4) Per mantenere un'efficienza ottimale di rimozione di grassi e degli odori, mantenere puliti il filtro o i filtri della cappa.
Pressione a tecla A.
Pressione a tecla B.
MANUTENÇAO
AVISO: antes de proceder a qualquer operacao de limpeza ou de manutencao, deslige o aparelho da fonte de alimentacao eltrica removendo a ficha da toma eltrica ou, no caso de ligaao permanente, desarmando o disjuntor, ou ainda retirando o fusivel.
Limpeza
