Marca	ZANUSSI
Modello	ZHV64750BA
Tipo di prodotto	Cappa da cucina
Classe elettrica	Classe I (messa a terra obbligatoria)
Tensione di alimentazione	220-240 V ~ 50/60 Hz
Distanza di sicurezza minima (piano cottura)	650 mm
Diametro minimo del condotto di scarico	120 mm
Installazione	Scarico esterno o ricircolo (con filtro al carbone)
Filtro antigrasso	Lavabile (ogni 2 mesi, in lavastoviglie possibile)
Filtro al carbone	Non lavabile, sostituire ogni 4 mesi
Numero di velocità di aspirazione	3 velocità + 1 modalità intensiva temporizzata (6 min)
Arresto ritardato	Sì, 5 minuti (funzione Delay)
Illuminazione	LED a intensità massima (tasto A)
Manutenzione della cappa	Panno umido e detergente liquido neutro
Divieti d'uso	Non fiammeggiare sotto la cappa, non lasciare fuochi vivi, non utilizzare per altri usi
Compatibilità con apparecchi non elettrici	Richiede un'areazione sufficiente, pressione negativa <0,04 mbar
Sostituzione del cavo di alimentazione	Dal fabbricante o servizio autorizzato

Domande frequenti - ZHV64750BA ZANUSSI

Come installare la cappa ZANUSSI ZHV64750BA ?

Assicurarsi che la distanza tra il piano cottura e la cappa sia di almeno 650 mm. Utilizzare un condotto di scarico con diametro minimo di 120 mm. Collegare la cappa a una presa con messa a terra. Se si utilizza la cappa in ricircolo, installare un filtro al carbone attivo. Seguire lo schema di installazione fornito nel manuale.

Qual è la distanza di sicurezza minima tra la cappa e il piano cottura ?

La distanza di sicurezza minima è di 650 mm. Se le istruzioni del piano cottura specificano una distanza maggiore, rispettare quella.

Come pulire i filtri antigrasso ?

I filtri antigrasso devono essere puliti ogni 2 mesi. Possono essere lavati in lavastoviglie o a mano con un detergente neutro. Assicurarsi che siano completamente asciutti prima di rimetterli.

Quando è necessario sostituire il filtro al carbone attivo ?

Il filtro al carbone attivo non è lavabile e deve essere sostituito circa ogni 4 mesi per garantire una buona efficienza.

Come utilizzare la funzione di arresto ritardato (Delay) ?

Per attivare l'arresto ritardato, premere a lungo il tasto A da qualsiasi velocità. La cappa si spegnerà automaticamente dopo 5 minuti. L'icona della velocità lampeggia durante il ritardo. Per disattivare, premere il tasto della velocità o spegnere il motore.

Cosa fare se la cappa non si accende ?

Verificare prima che la cappa sia correttamente collegata e che l'interruttore non sia scattato. Assicurarsi che la tensione di rete corrisponda a quella indicata sulla targhetta. Se il problema persiste, contattare il servizio post-vendita.

Come regolare la velocità di aspirazione ?

Utilizzare i tasti B, C e D per selezionare le velocità 1, 2 e 3. Una seconda pressione su D attiva la modalità intensiva temporizzata di 6 minuti.

Posso utilizzare la cappa con un piano a gas ?

Sì, ma è necessario rispettare una distanza di sicurezza minima di 650 mm e garantire un'areazione sufficiente dell'ambiente. La pressione negativa non deve superare 0,04 mbar.

Come pulire l'esterno della cappa ?

Utilizzare un panno umido e un detergente liquido neutro. Non utilizzare prodotti abrasivi o corrosivi. Spegnere e scollegare la cappa prima di qualsiasi pulizia.

Cosa fare se il cavo di alimentazione è danneggiato ?

Non utilizzare la cappa. Far sostituire il cavo dal fabbricante o da un servizio post-vendita autorizzato per evitare rischi.

MANUALE UTENTE ZHV64750BA ZANUSSI

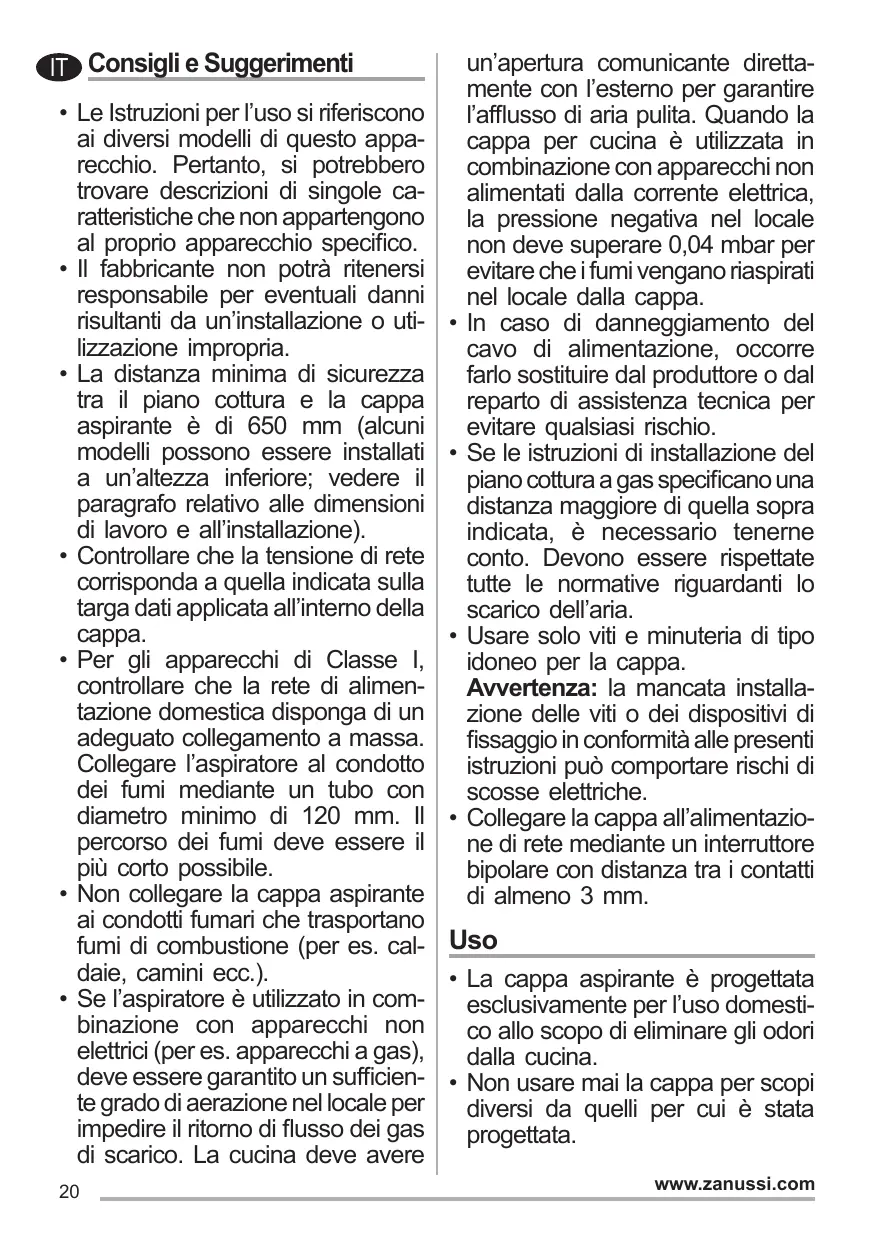

IT Consigli e Suggestimenti

• Le Istruzioni per l'uso si riferiscono ai diversi modelli di quello apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installata a un'altezza inferiore; vedere il paragrafo relative alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella individata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con appearecchi non elettrici (per es. appearecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve ave

un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con appearecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
• Se le istruzioni di installatione del piano cottura a gas specificano una distanza magiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispetto delle normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un interruptore bipolare con distanza tra i contatti di almeno 3 mm.

Uso

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.

• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.

• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.

• Regolare l'intensità della fiamma in modo da dirigerla escludivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
  Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità psico-fisicosensoriali o con esperienza e conoscenze insufficienti, perché attendamente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• "Attenzione: le parti accessibili possono divertare molto calde durante l'uso degli appearechi di cottura".

Manutenzione

• Il symbolo sul prodotto o sulla sua confazione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei

componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagliate sul ricericlaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

• Spagnere o scollegare l'apparecchio alla rete di alimentazione, prima di qualunque operazione di pulizia o manutenzione.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolò di incendio).

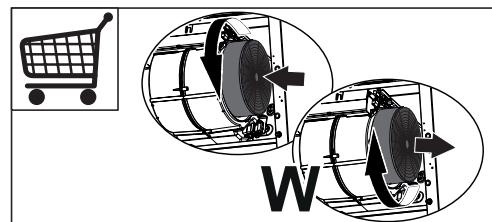

• Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzato molto intenso (W).

• I filtri antigrasso devono essere pulitiogni2mesidifunzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

Comandi

A

1

B

2

C

3i

1

D

Tasto	Funzione
A	Accende e spegne l'impianto di illuminazione alla massima intensità con una breve pressione del tasto. Attivabile da agli velocità.
	DelayAdatto per completare l'eliminazione di odori residui. Pò èssonere attivato da agli velocità. Con una lunga pressione attiva lo spegnimento automatico ridardato di 5 minuti. Quando è attivo, l'icona della velocità lampeggia. Si disattiva premendo il tasto della velocità, spegnendo il motore.
B	Breve pressione. Accende e spegne il motore di aspirazione alla prima velocità.
C	Breve pressione. Accende e spegne il motore di aspirazione alla seconda velocità.
D	Breve pressione. Accende il motore di aspirazione alla terza velocità. Premuto la seconda volta attiva la velocità INTENSIVA temporizzata a 6 minuti, al termine dei quali la cappa si spegne automaticamente. Questa funizione è adatta a fronteggiare le massime emissioni di fumi di cottura. Premendo nuovamente il tasto D si disattiva la modalità INTENSIVA e si spegne il motore.

Illuminazione

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
