ZHV64750BA - Köksfläkt ZANUSSI - Gratis bruksanvisning och manual

Märke	ZANUSSI
Modell	ZHV64750BA
Produkttyp	Köksfläkt
Elektrisk klass	Klass I (jordning obligatorisk)
Matningsspänning	220-240 V ~ 50/60 Hz
Minsta säkerhetsavstånd (spishäll)	650 mm
Minsta diameter för frånluftsrör	120 mm
Installation	Utsug utomhus eller recirkulering (med kolfilter)
Fettfilter	Tvättbart (var 2:a månad, kan diskas i diskmaskin)
Kolfilter	Ej tvättbart, byt var 4:e månad
Antal sugstyrkor	3 hastigheter + 1 intensivläge med timer (6 min)
Fördröjd avstängning	Ja, 5 minuter (Delay-funktion)
Belysning	LED med maximal ljusstyrka (knapp A)
Underhåll av fläkten	Fuktig trasa och neutralt flytande rengöringsmedel
Användningsförbud	Flambera inte under fläkten, lämna inte spritlågor, använd inte för andra ändamål
Kompatibilitet med icke-elektriska apparater	Kräver tillräcklig ventilation, undertryck <0,04 mbar
Byte av nätsladd	Av tillverkaren eller auktoriserad service

Vanliga frågor - ZHV64750BA ZANUSSI

Hur installerar man fläkt ZANUSSI ZHV64750BA ?

Se till att avståndet mellan spishällen och fläkten är minst 650 mm. Använd ett frånluftsrör med en minsta diameter på 120 mm. Anslut fläkten till ett jordat uttag. Om du använder fläkten i recirkulationsläge, installera ett aktivt kolfilter. Följ installationsschemat i bruksanvisningen.

Vad är det minsta säkerhetsavståndet mellan fläkten och spishällen?

Det minsta säkerhetsavståndet är 650 mm. Om din spishälls instruktioner anger ett större avstånd, följ det.

Hur rengör man fettfiltren?

Fettfiltren måste rengöras var 2:e månad. De kan diskas i diskmaskin eller för hand med neutralt rengöringsmedel. Se till att de är helt torra innan de sätts tillbaka.

När ska man byta det aktiva kolet?

Det aktiva kolfiltret är inte tvättbart och måste bytas ungefär var 4:e månad för att säkerställa god effektivitet.

Hur använder man funktionen för fördröjd avstängning (Delay)?

För att aktivera fördröjd avstängning, tryck länge på knapp A från valfri hastighet. Fläkten stängs av automatiskt efter 5 minuter. Hastighetsikonen blinkar under fördröjningen. För att avaktivera, tryck på hastighetsknappen eller stäng av motorn.

Vad göra om fläkten inte tänds?

Kontrollera först att fläkten är korrekt ansluten och att strömbrytaren inte har löst ut. Se till att nätspänningen motsvarar den som anges på typskylten. Om problemet kvarstår, kontakta serviceavdelningen.

Hur ställer man in sugstyrkan?

Använd knapparna B, C och D för att välja hastigheterna 1, 2 och 3. Ett andra tryck på D aktiverar intensivläge med timer på 6 minuter.

Kan jag använda fläkten med en gasspis?

Ja, men du måste följa ett minsta säkerhetsavstånd på 650 mm och säkerställa tillräcklig ventilation i rummet. Undertrycket får inte överstiga 0,04 mbar.

Hur rengör man fläktens utsida?

Använd en fuktig trasa och neutralt flytande rengöringsmedel. Använd inte slipande eller frätande produkter. Stäng av och dra ur fläkten innan rengöring.

Vad göra om nätsladden är skadad?

Använd inte fläkten. Låt en tillverkare eller auktoriserad service byta sladden för att undvika risker.

BRUKSANVISNING ZHV64750BA ZANUSSI

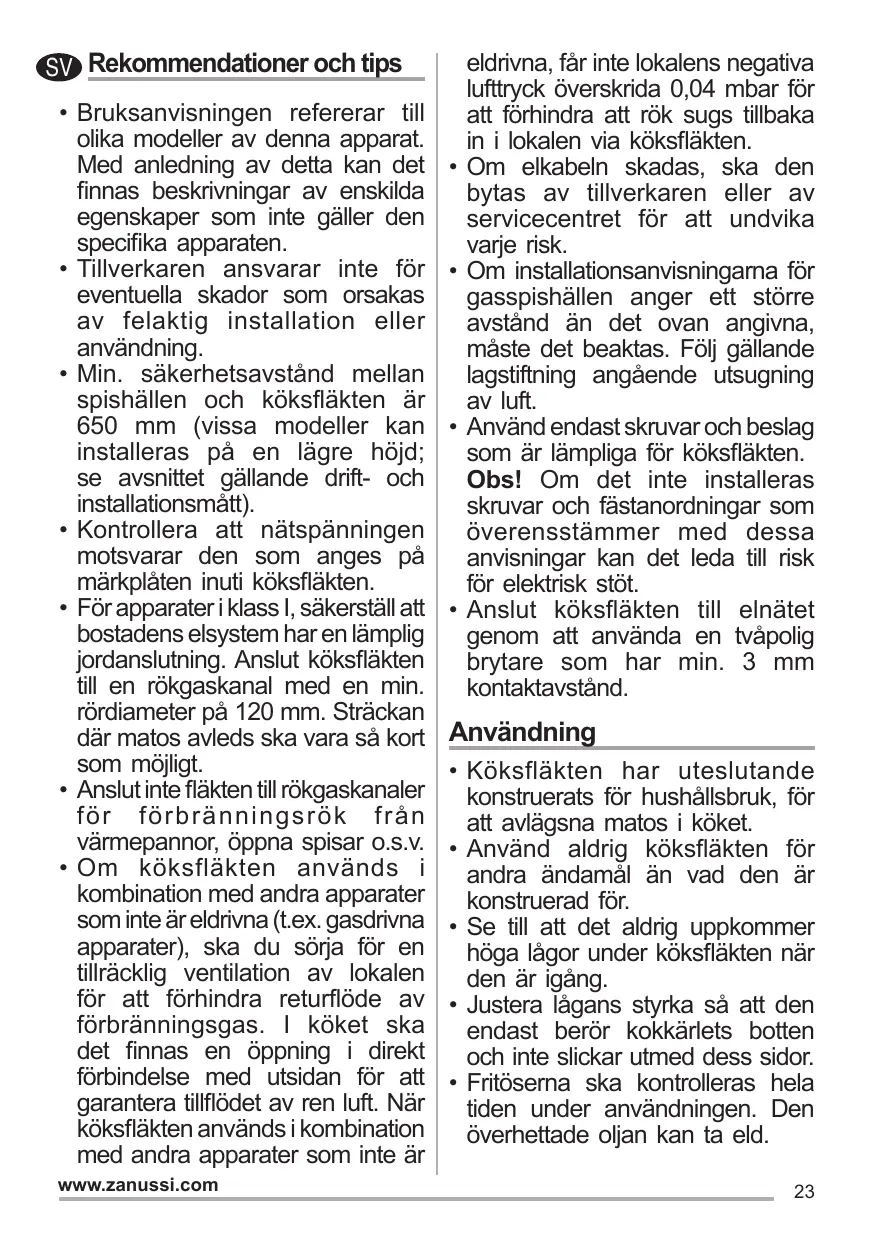

SV Rekommendationer och tips

• Bruksanvisningen refererar till olika modeller avenna apparat. Med anledning av detta kan det finnas beskrivninger av enskilda egenskaper som inte galler den specifica apparaten.
• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation aller användning.
  Min. sakerhetsavstand mellanspishallen och koksflakten ar650 mm (vissa modeller kaninstalleras pa en lagre hojd;se avsnittet gallande drift-och installationsmatt).
• Kontrollera att nätspänningen motsvarar den som anges på markpläten inuti köksfläkten.
• För apparater i klass I, sakerställ att bostadens elsystem har en lämpig jordanslutting. Anslut köksfläkten till en rökgaskanal med en min. rördiameter på 120 mm. Sträckan)där matos avleds skara vara sökt som möjlig.
  Anslut inte fläkten till rökgaskanaler für Förbränningsrök frän värmeppannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte ar eldrivna (t.ex. gasdrivna apparater), ska du söra for en tillräcklig ventilation av lokalen for att forhindra returflode av forbränningsgas. I koket skadet finnas en öppning i direkt forbindelse med utsidan for att garantera tillflodet av ren luft. När köksfläkten används i kombination med andra apparater som inte ar

eldrivna, fär inte lokalens negativa Lufttryck överskrida 0,04 mbar for att Förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Om elkabeln skadas,cka den bytas av tillverkaren eller av servicecentret for att undvika varje risk.
• Om installationsanvisingarna for gasspishallen angerett storre avstand andet ovan angivna, maste det beaktas.Folj gallande lagstiftning angaende utsugning avluft.
• Använd endast skruvar och beslag som ar lämpiga für köksfläkten. Obs! Om det inte installereras skruvar och fästanordninger som overensstämmer med dessa anvisningar kan det leda till risk für elektrisk stöt.
• Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

Användning

Köksfläkten har uteslutande konstruerats for hushållbruk, for att avlågsna matos i koket.
Anvand aldrig koksflakten for andra andamal an vad den ar konstruerad for.
- Se till att det aldrig uppkommer hoga lagor under koksflakten nar den ar igang.
- Justera lagans styrka sa att den endast berör kokkarlets botten och inte slickar utmed dess sidor.
- Fritöserna sk kontrolleras helatiden under användningen. Den overhettade oljan kan ta eld.

• Flambera inte under köksfläkten. Det finns risk für eldsvåda.
• Denna apparat fär användas av barn (över 8 År), personer med nedsatt fysisk, sensorisk eller mental Funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under forutsättning att de övervakas av nagon som kan ansvara for deras sakerhet ull som har lär dem hur apparaten används på ett saker tätt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och underhall fär inte utforas av barnutan tillsyn av en vuxen.
• VARNING! De atkomliga delarna kan bl mycket varma under användningen av spisar, matlagningsapparater o.dyl.

Underhäll

• Symbolen på apparaten eller emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in på en uppsamplingsplats for Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras på rätt satt bidrar du till att forebygga eventuella negativa miljö- och halsoeffekter som kan uppsta om apparaten kasseras som vanligt avfall. För ytterligare uppliesninger om Återvinning av apparaten bö du kontakta lokala myndigheter, sophämtningstjänsten eller affären)där du köpte apparaten.
• Stäng av eller frankoppla apparaten

frän elnätet före rengöring eller underhäll.
- Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk).

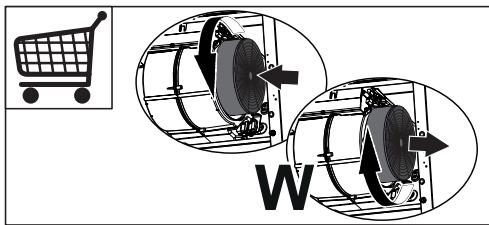

- Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret skabytascirkavar4:emanadeller oftare vid intensiv användning (W).

• Fettfiltren skarengöras varannan帽子ad eller oftare vid intensiv användning. De kan diskas i diskmaskin (Z).

• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.

	1	2	3i
A	B	C	D

Knapp	Funktion
A	Ett kort tryck på knappen+tänder och släcker belysningen med max. intensitet. Den kan aktiveras frän vilken hastighet som helst.
	DelayLämplig für att kompleftera avlågs-nandet av resterande matos. Den kan aktiveras frän vilken hastighet som helst. Ett längertryck aktiverar automatisch försenad avständning med 5 minutes. När den ar aktiverad, blinkkar ikonen für hastighet. Den deaktiveras genom att knappen für hastighet trycks in uller genom att motorn stågs av.
B	Kort tryck. Slår på/stänger av utsug-ningsmotorn på den forsta hastigheten.
C	Kort tryck. Slår på/stänger av utsug-ningsmotorn på den andra hastigheten.
D	Kort tryck. Slår på/stänger av utsug-ningmotorn på den tredje hastigheten. Pressad en anderegang aktiveras den INTENSIVA hastigheten tidinställd till 6 minutes, varefter hufen stågs av automatiskt. Denna Funktion ar[lamplig att ta itu med grändsvärdena für ma-tos. Genom att trycka på D-knappen släcks den intensiva länge och stänger av motorn.

Belysning

• För byte kontakta servicecenter ("För inköpet vänd dig till att servicecentra").
