ZHV64750BA - Keittiön liesituuletin ZANUSSI - Ilmainen käyttöohje ja opas

Merkki	ZANUSSI
Malli	ZHV64750BA
Tuotetyyppi	Keittiön liesituuletin
Sähköluokka	Luokka I (maadoitus pakollinen)
Syöttöjännite	220-240 V ~ 50/60 Hz
Vähimmäisturvaetäisyys (lieden taso)	650 mm
Poistokanavan vähimmäishalkaisija	120 mm
Asennus	Ulkoilmanpoisto tai kierto (hiilisuodattimella)
Rasvasuodatin	Pestävä (joka 2. kuukausi, astianpesukoneella mahdollista)
Hiilisuodatin	Ei pestävä, vaihdettava joka 4. kuukausi
Imutehojen lukumäärä	3 nopeutta + 1 ajastettu tehotila (6 min)
Viivästetty sammutus	Kyllä, 5 minuuttia (viivetila)
Valaistus	LED maksimiteholla (painike A)
Liesituulettimen huolto	Kostea liina ja neutraali nestemäinen pesuaine
Käyttökiellot	Älä flambeeraa liesituulettimen alla, älä jätä avotulta, älä käytä muihin tarkoituksiin
Yhteensopivuus muiden kuin sähkölaitteiden kanssa	Vaatii riittävän ilmanvaihdon, alipaine <0,04 mbar
Virtajohdon vaihto	Valmistajan tai valtuutetun huollon toimesta

Usein kysytyt kysymykset - ZHV64750BA ZANUSSI

Kuinka asentaa ZANUSSI ZHV64750BA -liesituuletin?

Varmista, että liesitason ja liesituulettimen välinen etäisyys on vähintään 650 mm. Käytä poistokanavaa, jonka vähimmäishalkaisija on 120 mm. Liitä liesituuletin maadoitettuun pistorasiaan. Jos käytät liesituuletinta kiertoilmana, asenna aktiivihiilisuodatin. Noudata asennusohjeen mukana tulevaa kaaviota.

Mikä on vähimmäisturvaetäisyys liesituulettimen ja keittotason välillä?

Vähimmäisturvaetäisyys on 650 mm. Jos keittotason ohjeissa mainitaan suurempi etäisyys, noudata sitä.

Kuinka puhdistaa rasvasuodattimet?

Rasvasuodattimet on puhdistettava joka 2. kuukausi. Ne voidaan pestä astianpesukoneessa tai käsin neutraalilla pesuaineella. Varmista, että ne ovat täysin kuivia ennen takaisin asennusta.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatinta ei voi pestä, ja se on vaihdettava noin joka 4. kuukausi hyvän tehokkuuden varmistamiseksi.

Kuinka käyttää viivästettyä sammutustoimintoa (Delay)?

Ota viivästetty sammutus käyttöön painamalla pitkään A-painiketta miltä tahansa nopeudelta. Liesituuletin sammuu automaattisesti 5 minuutin kuluttua. Nopeuden kuvake vilkkuu viiveen aikana. Peruuta painamalla nopeuspainiketta tai sammuttamalla moottori.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin, että liesituuletin on kytketty oikein ja että suojakytkin ei ole lauennut. Varmista, että verkkojännite vastaa arvokilvessä ilmoitettua jännitettä. Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

Kuinka säätää imutehoa?

Käytä painikkeita B, C ja D valitaksesi nopeudet 1, 2 ja 3. Toinen painallus D-painikkeesta aktivoi 6 minuutin ajastetun tehotilan.

Voinko käyttää liesituuletinta kaasuliesi kanssa?

Kyllä, mutta sinun on noudatettava vähintään 650 mm turvaetäisyyttä ja varmistettava huoneen riittävä ilmanvaihto. Alipaine ei saa ylittää 0,04 mbar.

Kuinka puhdistaa liesituulettimen ulkopinta?

Käytä kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Älä käytä hankaavia tai syövyttäviä aineita. Sammuta ja irrota liesituuletin pistorasiasta ennen puhdistusta.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä liesituuletinta. Anna valmistajan tai valtuutetun huoltopalvelun vaihtaa johto mahdollisten riskien välttämiseksi.

KÄYTTÖOHJE ZHV64750BA ZANUSSI

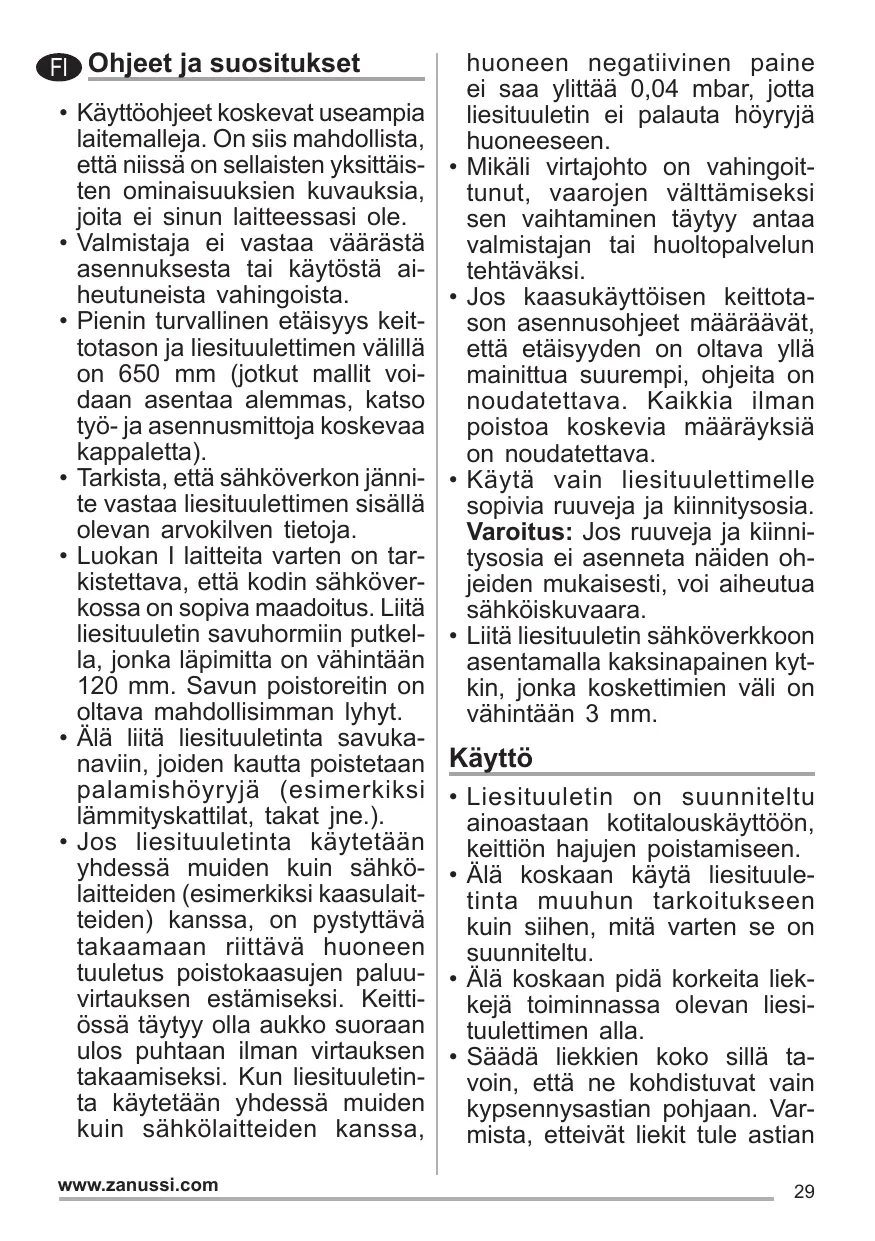

Ohjeet ja suositukset

• Kayttoohjeet koskevat useampia laitemalleja. On siis mahdolista, etta niissä on sellaisten yksittäisten ominaisuuksien kuvauksia, joita ei sinun laitteessasi ole.
• Valmistaja ei vastaa värästä asennuksesta tai käytösta aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen valillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Tarkista, etta sahköverkon jannite vastaa liesituulettimen sisallä olevan arvokilven tietoja.
• Luokan I laitteita varten on tarkistettava, etta kodin sahkoverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka lapimitta on vahintään 120~mm . Savun poistoreitin on oltava mahdollisimman lyhyt.
• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lammityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiki kaasulaitteiden) kanssa, on pystytävataukaamaan riittäva huoneentuuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä taytyy olla aukko suoraan ulos puhtaan ilman virtauksentakaamiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa,

huoneen negatiivinen paine ei saa ylittä 0,04 mbar, jotta liesituuletin ei palauta hóryjä huoneeseen.

• Mikäli virtajohto on vahingoitunut, vaarojen välttämiseksi sen vaihtaminen tätyy antaa valmistajan tai huoltopalvelun tehtäväksi.
• Jos kaasukäyttoisen keittotason asennusohjeet märävät, etta etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia märäyksiä on noudatettava.
  Kayta vain liesituulettimelle sopivia ruuveja ja kiinnitysosia. Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta naiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.
• Liitta liesituuletin sahköverkloon asentamalla kaksinapainen kytkin, Jonka koskettimien vali on vahintaan 3 mm.

Käytto

• Liesituuletin on suunniteltu ainoastaan kotitalouskayttoon, keittion hajufen poistamiseen.
• Alä koskaan käytä liesituule-tinta muuhun tarkoitukseen kuin sihen, mitä varten se on suunniteltu.
• Alä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian

reunojen alta.

Rasvakeittimä on valvottava jatkuvasti kayton aikana: ylikumentunut oljy voi syttya palamaan.
- Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
- Alle 8-vuotiaat lapset ja psyykisesti, fysisesti tai sensorisesti rajoitteiset henkilott tai kokematomat ja taitamattomat henkilott saavat kayttä tata laitetta vain, jos heita valvotaan ja heille on annettu tiedot laitteen turvallisesta kaytostä ja siihen liittyvista vaaroista. Varmista, etteivat lapset paase leikkimaan laitteella. Lapset eivat saa tehdä kayttajän puhdistus- ja huoltotoimenpiteita ilman valvontaa.
"HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden kayton aikana".

Huolto

• Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä ravallisen kotitalousjätteen mukana. Tuote taytyt toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetaän oikealla ravall, on mahdolista auttaa valttamaan ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voisyntya vaaränlaisesta havittämestä. Lisatietoja tuotteen kierrattämestäaat paikallsilta viranomaisilta, paikallsestä ja

tehuollosta tai liikkeestä, jostatuote on ostetu.

• Sammuta laite tai kytke se irti sahkoverkosta ennen minkaan puhdistus-tai huoltotoimenpiteen aloittamista.
• Puhdista ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara).

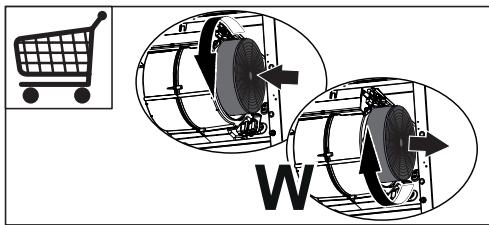

• Aktiivihiilusuodattimia e i voi pestä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetaan paljon (W).

Rasvasuodattimet taytyu puhdistaa aina 2 kuukauden kayton jalkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pestä astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

Ohjaimet

Painike	Toiminto
A	Lyhyellä painalluksella sytyttä/ som-muttaa valaistuksen suurimmalla te-holla. Voidaan aktivoida millä tahansa nopeudella.
	Ajastus Sopii jäännöshajulen poistamiseen. Voidaan aktivoida millä tahansa no-peudella. Pitämällä painettuna aktivi automaattisen 5 minuutin kuluttua tapahtuvan sammumisen. Nopeusku-vakevikkuu toiminnon ollesa päälä. Toiminto poistetaan käytõstä painamal-la nopeuspainiketta, sammuttamalla moottori.
B	Lyhyt painallus. Käynnistää ja sam-muttaa imumoottorin ensimmäisellä nopeudella.
C	Lyhyt painallus. Käynnistää ja sammut-taa imumoottorin toisella nopeudella.
D	Lyhyt painallus. Käynnistää imumoottorin kolmannella nopeudella. Kun painiketta painetaan toisen kerran käynnistää TEHONOPEUDEN 6 mi-nuutin ajaksi, minkä jälkeen liesituuletin sammuu automaattisesti. Toiminto soveltu käytettäväksi kun savua on paljon. Painamalla uudelleen painiketta D taps TEHONOPEUS poistetaan käytõstä ja moottori sammuu.

Valaistus
