Marke	ZANUSSI
Modell	ZHV64750BA
Produkttyp	Dunstabzugshaube
Elektrische Klasse	Klasse I (Erdung erforderlich)
Versorgungsspannung	220-240 V ~ 50/60 Hz
Mindestsicherheitsabstand (Kochfeld)	650 mm
Mindestdurchmesser des Abluftkanals	120 mm
Installation	Abluft oder Umluft (mit Aktivkohlefilter)
Fettfilter	Waschbar (alle 2 Monate, spülmaschinengeeignet)
Aktivkohlefilter	Nicht waschbar, alle 4 Monate ersetzen
Anzahl der Gebläsestufen	3 Stufen + 1 Intensivstufe zeitgesteuert (6 Min.)
Verzögerte Abschaltung	Ja, 5 Minuten (Delay-Funktion)
Beleuchtung	LED mit maximaler Intensität (Taste A)
Wartung der Dunstabzugshaube	Feuchtes Tuch und neutrales Flüssigwaschmittel
Nutzungsverbote	Nicht unter der Haube flambieren, keine offenen Flammen, nicht für andere Zwecke verwenden
Kompatibilität mit nicht-elektrischen Geräten	Erfordert ausreichende Belüftung, Unterdruck <0,04 mbar
Austausch des Netzkabels	Durch den Hersteller oder autorisierten Kundendienst

Häufig gestellte Fragen - ZHV64750BA ZANUSSI

Wie installiere ich die Dunstabzugshaube ZANUSSI ZHV64750BA?

Stellen Sie sicher, dass der Abstand zwischen Kochfeld und Haube mindestens 650 mm beträgt. Verwenden Sie einen Abluftkanal mit einem Mindestdurchmesser von 120 mm. Schließen Sie die Haube an eine geerdete Steckdose an. Wenn Sie die Haube im Umluftbetrieb verwenden, installieren Sie einen Aktivkohlefilter. Befolgen Sie den mitgelieferten Installationsplan.

Wie hoch ist der Mindestsicherheitsabstand zwischen Haube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Wenn die Anweisungen Ihres Kochfelds einen größeren Abstand vorschreiben, beachten Sie diesen.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten alle 2 Monate gereinigt werden. Sie können in der Spülmaschine oder von Hand mit einem neutralen Reinigungsmittel gewaschen werden. Stellen Sie sicher, dass sie vollständig trocken sind, bevor Sie sie wieder einsetzen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und sollte etwa alle 4 Monate ausgetauscht werden, um eine gute Wirksamkeit zu gewährleisten.

Wie verwende ich die Funktion der verzögerten Abschaltung (Delay)?

Um die verzögerte Abschaltung zu aktivieren, drücken Sie bei einer beliebigen Geschwindigkeit lange die Taste A. Die Haube schaltet sich nach 5 Minuten automatisch aus. Das Geschwindigkeitssymbol blinkt während der Verzögerung. Zum Deaktivieren drücken Sie die Geschwindigkeitstaste oder schalten Sie den Motor aus.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie zunächst, ob die Haube richtig angeschlossen ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die Gebläsestufe ein?

Verwenden Sie die Tasten B, C und D, um die Stufen 1, 2 und 3 auszuwählen. Ein zweites Drücken von D aktiviert den zeitgesteuerten Intensivmodus für 6 Minuten.

Kann ich die Haube mit einem Gaskochfeld verwenden?

Ja, aber Sie müssen einen Mindestsicherheitsabstand von 650 mm einhalten und eine ausreichende Belüftung des Raums gewährleisten. Der Unterdruck darf 0,04 mbar nicht überschreiten.

Wie reinige ich das Äußere der Haube?

Verwenden Sie ein feuchtes Tuch und ein neutrales Flüssigwaschmittel. Verwenden Sie keine scheuernden oder korrosiven Mittel. Schalten Sie die Haube aus und ziehen Sie den Netzstecker, bevor Sie sie reinigen.

Was tun, wenn das Netzkabel beschädigt ist?

Die Haube nicht verwenden. Lassen Sie das Kabel vom Hersteller oder einem autorisierten Kundendienst austauschen, um Risiken zu vermeiden.

BEDIENUNGSANLEITUNG ZHV64750BA ZANUSSI

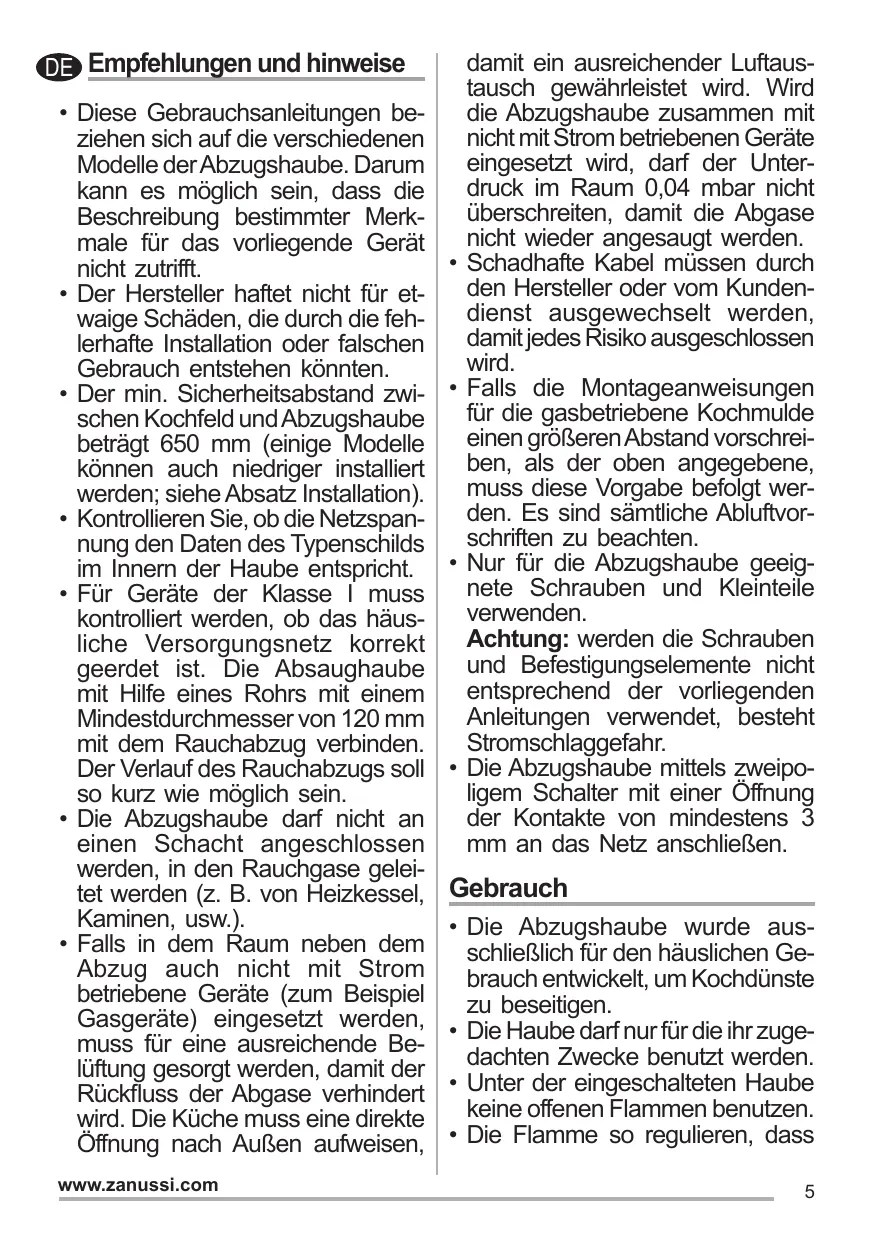

DE Empfehlungen und hinweise

• These Gebrauchsanleitungen beziehen sich auf die verschiedene Modèle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlherfte Installation oder falschen Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das händliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen,

dämit ein ausreichender Luftaus-tausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräteingesetzt wird, daß der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel mussen durch den Hersteller oder vom Kundenst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.
• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sümmtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfur fur die ihr zugedachtenZweckebenutztwerden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass

sie nicht über den Boden des Kochgeschirrs hinausrecht.

• Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl konnte sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)dürfen nicht mit dem Gerät umgehen, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen konnen. Reinigungsum Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heißt werden.

Wartung

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden damit. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling

deses Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

• Vor Reinigungsd oder Wartungsarbeiten am Gerät, muss diese ausgeschaltet und spannungsls gesamcht werden.
  Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

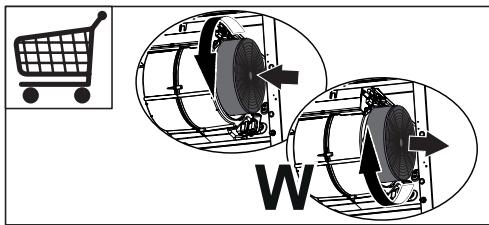

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirkaalle4 Monate oder auch after ausgewechselt werden, je nach Intensität des Gebrauchs (W).

Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und können in der Spülmaschine gespüt werden (Z).

Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Taste	Funktion
A	Schaltet die Beleuchtung mit kurzem Drücken der Taste bei maximaler Intensität ein/aus. Von jeder Betriebsgeschwindigkeit aus aktivierbar.
	DelayVervollständigt die Beseitigung von Restgerüchen. Kann bei jeder Betriebsgeschwindigkeit aktiviert werden. Mit anhaltendem Drücken wird das um 5 Minuten verzögerte, automatische Abschalten aktiviert. Wenn aktiviert, blinkt die Ikone der Geschwindigkeit. Wird durch Betätigten der Taste für Geschwindigkeit und Abschalten des Motors deaktiviert.
B	Kurzes Drücken. Schaltet den Ab-saugmotor bei der ersten Geschwin-digkeitsstufe ein und aus.
C	Kurzes Drücken. Schaltet den Ab-saugmotor bei der zweite Geschwin-digkeitsstufe ein und aus.
D	Kurzes Drücken. Schaltet den Ab-saugmotor bei der dritten Geschwin-digkeitsstufe ein. Aktiviert beim zweiten Drücken die auf 6 Minuten eingestellte INTENSIVGESCHWIN-DIGKEIT, nach denen Ablauf sich die Absaugaheube automatisch aus-schalten. Für die Beseitigung von sehr intensiven Kochdünsten geeignet. Durch erneutes Drücken der Taste D wird die INTENSIVGESCHWIN-DIGKEIT deaktiviert und der Motor abgestellt.

Beleuchting

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
