Marke	ZANUSSI
Modell	ZHP613
Produkttyp	Dunstabzugshaube
Installationsart	Außenabluft oder Umluft
Stromversorgung	220-240 V ~ 50/60 Hz
Absaugleistung	3 Stufen (Minimum, Mittel, Maximum)
Beleuchtung	Glühlampen 40 W oder Halogenlampen 20 W
Fettfilter	Selbsttragende Metallfilter, spülmaschinengeeignet
Aktivkohlefilter	Geruchshemmend, austauschbar (nicht waschbar)
Mindestsicherheitsabstand (Kochfeld)	650 mm
Luftauslassdurchmesser	mindestens 120 mm
Bedienungsart	Mechanische Schalter (Licht, Motor, Stufen)
Material der Dunstabzugshaube	Edelstahl (geschätzt)
Geräuschpegel	Variabel je nach Stufe
Empfohlene Installationshöhe	650 mm über der Kochfläche
Gewicht	Ca. 10 kg (geschätzt)
Abmessungen (ca.)	Breite 600 mm, Tiefe 500 mm, Höhe 150 mm
Verwendung	Nur für den Haushalt
Wartung	Metallfilter alle 2 Monate reinigen; Aktivkohlefilter alle 3-4 Monate ersetzen
Reparierbarkeitsindex	Nicht angegeben
Mitgeliefertes Zubehör	Bohrschablone, Schrauben, Ausrichtgitter, Verschlussprofil

Häufig gestellte Fragen - ZHP613 ZANUSSI

Was ist die minimale Installationshöhe der Dunstabzugshaube ZANUSSI ZHP613?

Der Mindestsicherheitsabstand zwischen Kochfläche und Haube muss mindestens 650 mm betragen. Überprüfen Sie die spezifischen Anweisungen in der Anleitung für Modelle, die eine geringere Höhe zulassen.

Wie reinige ich die Fettfilter der Dunstabzugshaube?

Die selbsttragenden Metallfilter können etwa alle 2 Monate in der Spülmaschine gereinigt werden. Entfernen Sie sie einzeln mit den Haken, waschen Sie sie ohne zu biegen, trocknen Sie sie und setzen Sie sie mit dem Griff nach außen wieder ein.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der geruchshemmende Aktivkohlefilter kann nicht gewaschen werden und muss alle 3 bis 4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden. Entfernen Sie zuerst die Fettfilter, dann den Aktivkohlefilter, indem Sie die Haken betätigen.

Wie wechsle ich eine Glühbirne der Dunstabzugshaube ZHP613?

Bei Glühlampen 40 W: Entfernen Sie die Metallfilter, schrauben Sie die Glühbirne heraus und ersetzen Sie sie durch eine identische. Bei Halogenlampen 20 W: Entfernen Sie die beiden Schrauben, die die Beleuchtungshalterung befestigen, entnehmen Sie die Lampe, ersetzen Sie sie und setzen Sie die Halterung wieder ein.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Haube kann im Umluftbetrieb betrieben werden. Dazu muss ein Loch von 125 mm in die obere Platte gebohrt werden, ein Schlauch mit 120 mm angeschlossen, das mitgelieferte Ausrichtgitter befestigt und sichergestellt werden, dass die Aktivkohlefilter eingesetzt sind.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst den Stromanschluss und den zweipoligen Schalter. Stellen Sie sicher, dass der Stecker fest eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, konsultieren Sie die Anleitung oder wenden Sie sich an einen Fachmann.

Kann die Dunstabzugshaube über einem Gasherd installiert werden?

Ja, aber der Sicherheitsabstand von 650 mm muss eingehalten werden. Bei Gasgeräten ist zudem auf ausreichende Raumbelüftung zu achten und es dürfen keine offenen Flammen über die Kochgefäße hinausragen.

Welche Glühbirnentypen sind für die Dunstabzugshaube geeignet?

Zwei Typen: Glühlampe 40 W (max) oder Halogenlampe 20 W. Verwenden Sie stets Glühbirnen gleicher Eigenschaften, um Risiken zu vermeiden.

Wie kann ich die Bedienungsanleitung der Dunstabzugshaube ZANUSSI ZHP613 herunterladen?

Sie können die Bedienungsanleitung kostenlos im PDF-Format auf der Website notice-facile.com herunterladen, indem Sie die gewünschte Sprache auswählen. Die Anleitung umfasst 40 Seiten und deckt Installation, Betrieb und Wartung ab.

Was tun, wenn die Fettfilter ihre Farbe geändert haben?

Eine Verfärbung der Metallfilteroberfläche ist mit der Zeit normal und beeinträchtigt die Wirksamkeit nicht. Reinigen Sie sie weiterhin regelmäßig.

BEDIENUNGSANLEITUNG ZHP613 ZANUSSI

HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG

INSTRUCTIES VOOR MONTAGE, GEBRUIK EN ONDERHOUD

INHALTSVERZEICHNIS

IT

EMPFEHLUNGEN UND HINWEISE 24

EIGENSCHAFTEN 25

MONTAGE 26

BEDIENUNG 28

WARTUNG 29

INHALTSVERZEICHNIS

NL

ADVIEZEN EN SUGGESTIES 31

EIGENSCHAPPEN 32

INSTALLATIE 33

GEBRUIK 35

WARTUNG 36

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden; beziehen Sie sich dazu auf den Abschnitt Raumbedarf und Installation).
• Prüfen Sie, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf nicht an Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Platzbedarf

Komponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblasegruppe, Filter
8	1	Luftleitungitter Luftaustritt
20	1	Abdeckprofil
Pos.	St.	Montagekomponenten
12a	4	Schrauben 4,2 x 44,4
12e	2	Schrauben 2,9 x 9,5
St.		Dokumentation
1		Bedienungsanleitung

Bohren der Trägerplatte und Montage der Dunstabzugshaube

MONTAGE MIT SCHRAUBEN

• Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Löcher mit Ø 4,5 mm in die Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch 125mm in die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

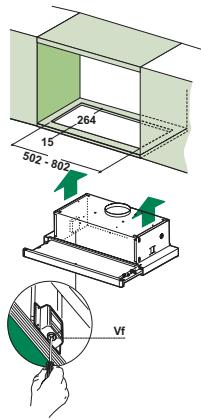

MONTAGE MIT SCHNAPPVERSCHLUSS

• Die Haube kann direkt an der Oberschrank-Unterfläche mit seitlichen Einrasthalterungen montiert werden.
• Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.
• Die Haube einfahren, bis die sichtlichen Schnappverschlüsse einrasten.
• Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

ABDECKPROFIL

• Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden.

Anschlüsse

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (φ 120 mm) an die Außenrohrleitung angeschlossen werden.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Eventuell vorhandene Aktivkohlefilter entnehmen.

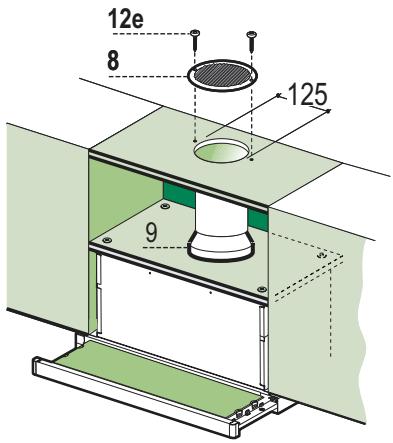

ANSCHLUSS IN UMLUFTVERSION

• In das eventuell über der Haube vorhandene Bord ein Loch 125mm bohren.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch φ 120 mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 × 9,5) beim Austritt der rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.

Bedienfeld

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: Bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
3. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: Bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

Fettfilter

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.
• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.
• Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65 °C, reinigen und vor dem Wiedereinsetzen trocknen lassen, damit sie nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen, dabei darauf achten, dass die Verriegelung sichtbar ist.
• Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

FILTERWECHSEL

• Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung, früher ersetzt werden.
• Den Wrasenleitschirm herausziehen. Die Fettfilter entnehmen.
• Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen. Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.

AUSWECHSELN DER LAMPEN

Glühlampen 40W

Die Metallfettfilter entfernen. Die Lampen ausschrauben und durch gleichwertige ersetzen. Die Metallfettfilter wieder montieren.

Beleuchtung

AUSWECHSELN DER LAMPEN

Halogenlampe 20 W

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung lösen und die Lampenhalterung aus der Dunstabzugshaube ziehen. Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, dass die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
