Marca	ZANUSSI
Modello	ZHP613
Tipo di prodotto	Cappa da cucina
Tipo di installazione	Evacuazione esterna o ricircolo
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza di aspirazione	3 velocità (minima, media, massima)
Illuminazione	Lampadine ad incandescenza 40 W o alogene 20 W
Filtri antigrasso	Metallici autoportanti, lavabili in lavastoviglie
Filtro al carbone	Anti-odore, sostituibile (non lavabile)
Distanza minima di sicurezza (cucina)	650 mm
Diametro di uscita dell'aria	120 mm minimo
Tipo di comando	Interruttori meccanici (luce, motore, velocità)
Materiale della cappa	Acciaio inossidabile (stima)
Livello sonoro	Variabile a seconda della velocità
Altezza di installazione consigliata	650 mm sopra il piano di cottura
Peso	Circa 10 kg (stima)
Dimensioni (circa)	Larghezza 600 mm, Profondità 500 mm, Altezza 150 mm
Utilizzo	Solo domestico
Manutenzione	Pulire i filtri metallici ogni 2 mesi; sostituire il filtro a carbone ogni 3-4 mesi
Indice di riparabilità	Non specificato
Accessori forniti	Dimora di foratura, viti, griglia orientabile, profilo di chiusura

Domande frequenti - ZHP613 ZANUSSI

Qual è l'altezza minima di installazione della cappa ZANUSSI ZHP613?

La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di almeno 650 mm. Verificare le istruzioni specifiche nel manuale per i modelli che consentono un'altezza inferiore.

Come pulire i filtri antigrasso della cappa?

I filtri metallici autoportanti possono essere lavati in lavastoviglie ogni 2 mesi circa. Rimuoverli uno per uno usando i ganci, lavarli senza piegarli, asciugarli prima di rimontarli con la maniglia orientata verso l'esterno.

Con quale frequenza va sostituito il filtro a carbone?

Il filtro a carbone anti-odore non si lava e va sostituito ogni 3-4 mesi, o più spesso in caso di uso intensivo. Rimuovere prima i filtri antigrasso, poi il filtro a carbone azionando i ganci.

Come cambiare una lampadina della cappa ZHP613?

Per le lampadine ad incandescenza 40W: rimuovere i filtri metallici, svitare la lampadina e sostituirla con una identica. Per le lampadine alogene 20W: rimuovere le due viti che fissano il supporto illuminazione, estrarre la lampada e sostituirla, quindi rimontare il supporto.

Posso utilizzare la cappa in versione ricircolo?

Sì, la cappa può funzionare in versione ricircolo. È necessario praticare un foro di 125 mm nel piano superiore, collegare un tubo di 120 mm, fissare la griglia orientabile fornita e assicurarsi che i filtri a carbone siano in posizione.

Cosa fare se la cappa non si accende?

Verificare prima il collegamento elettrico e l'interruttore bipolare. Assicurarsi che la spina sia ben inserita e che il salvavita non sia scattato. Se il problema persiste, consultare il manuale o contattare un professionista.

Si può installare la cappa sopra un piano cottura a gas?

Sì, ma la distanza di sicurezza di 650 mm deve essere rispettata. Inoltre, con apparecchi a gas, prevedere una ventilazione sufficiente della stanza e non lasciare mai fiamme libere sporgere dai recipienti.

Quali tipi di lampadine sono adatti per la cappa?

Due tipi: lampadina ad incandescenza 40W (max) o lampadina alogena 20W. Utilizzare sempre lampadine delle stesse caratteristiche per evitare rischi.

Come scaricare il manuale della cappa ZANUSSI ZHP613?

È possibile scaricare gratuitamente il manuale in formato PDF sul sito notice-facile.com selezionando la lingua desiderata. Il manuale contiene 40 pagine e copre installazione, utilizzo e manutenzione.

Cosa fare se i filtri antigrasso hanno cambiato colore?

Un cambiamento di colore della superficie del filtro metallico è normale con il tempo e non ne compromette l'efficacia. Continuare a pulirli regolarmente.

MANUALE UTENTE ZHP613 ZANUSSI

MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE

CONSIGLI E SUGGERIMENTI 3

CARATTERISTICHE 4

INSTALLAZIONE 5

USO 7

MANUTENZIONE 8

INDICE

EN

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm (alcuni modelli possono essere installati ad un'altezza inferiore; fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere a una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa. Non lasciare fiamme libere a forte intensità sulla cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone prive di esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati (rischio di incendio).
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Ingombro

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
8	1	Griglia direzionata Uscita Aria
20	1	Profilo chiusura

Rif.	Q.tà	Componenti di Installazione
12a	4	Viti 4,2 x 44,4
12e	2	Viti 2,9 x 9,5

Quantità Documentazione

1 Libretto Istruzioni

Foratura Piano di supporto e Montaggio Cappa

MONTAGGIO CON VITI

• Il piano di supporto della cappa deve essere rientrante di 135 mm dal piano inferiore dei pensili.
• Forare Ø 4,5 mm il supporto utilizzando la dima di foratura in dotazione.
• Praticare un foro Ø 125 mm sul piano di supporto, utilizzando la dima di foratura in dotazione.
• Fissare con 4 viti 12a (4,2 x 44,4) in dotazione.

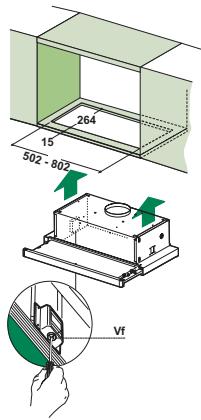

MONTAGGIO CON FISSAGGIO A SCATTO

• La cappa può essere installata direttamente sul piano inferiore dei pensili con i supporti laterali a scatto.
• Praticare un incasso sul piano inferiore del pensile, come indicato.
• Inserire la cappa sino ad agganciare i supporti laterali a scatto.
• Bloccare definitivamente serrando le viti Vf dal tutto della cappa.

PROFILO DI CHIUSURA

• Lo spazio tra il bordo della cappa e la parete di fondo può essere chiuso applicando il profilo 20 in dotazione con le viti predisposte a quello scopo.

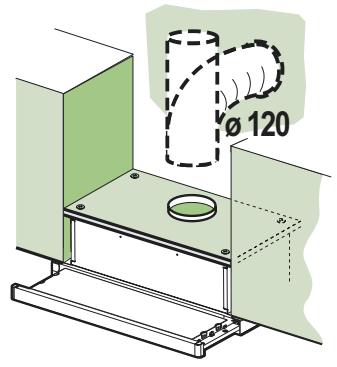

USCITA ARIA VERSIONE ASPIRANTE

Per installare in Versione Aspirante, collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di diametro 120 mm, la cui scelta è lasciata all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone Attivo.

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro di diametro 125 mm sull'eventuale Mensola soprastante la Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di diametro 120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei Filtri Antiodore al Carbone Attivo.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Dopo aver installato la cappa, è necessario per la prima volta spingere il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.

Quadro comandi

L Luci: Accende e spegne l'Impianto di Illuminazione. M Motore: Accende e spegne il motore di Aspirazione. V Velocità: Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

L Luci: accende e spegne l'impianto di illuminazione. M Motore: accende e spegne il motore di aspirazione. V Velocità: determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Chiudere il carrello aspirante.

Filtri antidore (Versione Filtrante)

SOSTITUZIONE

• Non sono lavabili né rigenerabili, vanno sostituiti dopo circa 4 mesi di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i filtri antigrasso.
• Rimuovere il filtro anti-odore al carbone attivo saturo, agendo sugli appositi agganci. Rimontare i filtri antigrasso. Richiudere il carrello aspirante.

SOSTITUZIONE LAMPADE

Lampade a incandescenza da 40 W

• Togliere i filtri antigrasso metallici.
• Svitare le lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i filtri antigrasso metallici.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W.

• Togliere le due viti che fissano il supporto illuminazione e sfilare la lampada dalla cappa.
• Estrarre la lampada dal supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandolo con le due Viti precedentemente tolte.
