ZHP 625 - Cappa da cucina ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	ZANUSSI
Modello	ZHP 625
Alimentazione elettrica	Rete (tensione indicata sulla targhetta)
Distanza minima di sicurezza	650 mm tra il piano di cottura e la cappa
Diametro di uscita aria	120 mm
Comandi	Luce, motore, selettore di velocità (3 velocità)
Illuminazione	Lampada a incandescenza 40 W o alogena 20 W
Filtro antigrasso	Metallico, lavabile in lavastoviglie
Filtro anti-odore	Carbone attivo, non lavabile, da sostituire
Funzione di aspirazione	Aspirazione dei vapori di cottura (evacuazione o ricircolo)
Velocità disponibili	3 velocità: minima (silenziosa), media, massima
Installazione	Sotto pensile, fissaggio con viti o aggancio
Manutenzione consigliata	Pulizia dei filtri antigrasso ogni 2 mesi; sostituzione filtro carbone ogni 3-4 mesi
Pulizia esterna	Panno umido e detergente liquido neutro
Sicurezza	Non utilizzare con fiamme libere; non flambare sotto la cappa; scollegare prima della manutenzione
Riciclaggio	Non gettare nei rifiuti domestici; depositare in centri di raccolta o punti di raccolta RAEE

Domande frequenti - ZHP 625 ZANUSSI

Qual è l'altezza minima di installazione della cappa ZHP 625?

La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di almeno 650 mm.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici possono essere lavati in lavastoviglie o a mano. Si consiglia di pulirli circa ogni 2 mesi, o più spesso in caso di uso intensivo. Lasciare asciugare prima di rimontarli.

Con quale frequenza sostituire il filtro al carbone?

Il filtro al carbone attivo non deve essere lavato e deve essere sostituito circa ogni 3-4 mesi, o più spesso se l'uso è intensivo.

Che tipo di lampadina usare per l'illuminazione?

La cappa può utilizzare una lampadina a incandescenza da 40 W o una lampadina alogena da 20 W. Verificare il tipo adatto al proprio modello.

La cappa può funzionare in modalità ricircolo?

Sì, la cappa ZHP 625 può essere installata in versione ricircolo, utilizzando i filtri al carbone attivo e dirigendo l'aria verso un'uscita nella parte superiore.

Cosa fare se la cappa emette rumori anomali?

Verificare che i filtri siano puliti e correttamente installati. Un rumore anomale può anche provenire da un condotto ostruito o da una ventola sbilanciata. Se il problema persiste, contattare un professionista.

Posso usare la cappa se ho un piano cottura a gas?

Sì, ma è necessario garantire un'aerazione sufficiente della stanza e non lasciare mai fiamme libere sotto la cappa. Regolare i bruciatori per evitare uscite laterali di fiamma.

Come sostituire la lampadina alogena?

Rimuovere i filtri antigrasso, poi svitare le viti del supporto illuminazione. Estrarre la vecchia lampada e sostituirla con una nuova delle stesse caratteristiche. Rimontare il supporto.

La cappa non si accende, cosa fare?

Verificare l'alimentazione elettrica (fusibile, interruttore). Assicurarsi che la cappa sia collegata e che l'interruttore generale sia attivato. Se non funziona nulla, contattare un tecnico.

Come installare la cappa senza condotto di evacuazione?

Se non si ha un condotto esterno, optare per l'installazione in modalità ricircolo: praticare un foro da 125 mm in un ripiano superiore, collegare la cappa con un tubo da 120 mm e installare un filtro al carbone attivo.

MANUALE UTENTE ZHP 625 ZANUSSI

MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE

CONSIGLI E SUGGERIMENTI 3

CARATTERISTICHE 4

INSTALLAZIONE 5

USO 7

MANUTENZIONE 8

INDICE

EN

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm (alcuni modelli possono essere installati ad un'altezza inferiore; fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere a una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa. Non lasciare fiamme libere a forte intensità sotto la cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati (rischio di incendio).
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Ingombro

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
8	1	Griglia direzionata Uscita Aria
20	1	Profilo chiusura

Rif.	Q.tà	Componenti di Installazione
12a	4	Viti 4,2 x 44,4
12e	2	Viti 2,9 x 9,5

Quantità Documentazione

1 Libretto Istruzioni

Foratura Piano di supporto e Montaggio Cappa

MONTAGGIO CON VITI

• Il Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili.
• Forare Ø 4,5 mm il supporto utilizzando la Dima di foratura in dotazione.
• Praticare un foro Ø 125 mm sul Piano di supporto, utilizzando la Dima di foratura in dotazione.
• Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione.

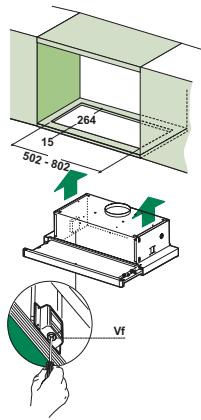

MONTAGGIO CON FISSAGGIO A SCATTO

• La Cappa può essere installata direttamente sul piano inferiore dei Pensili con i Supporti laterali a scatto.
• Praticare un incasso sul piano inferiore del Pensile, come indicato.
• Inserire la Cappa sino ad agganciare i Supporti laterali a scatto.
• Bloccare definitivamente serrando le Viti Vf dal tutto della Cappa.

PROFILO DI CHIUSURA

• Lo spazio tra il bordo della Cappa e la Parete di fondo può essere chiuso applicando il Profilo 20 in dotazione con le Viti predisposte a quello scopo.

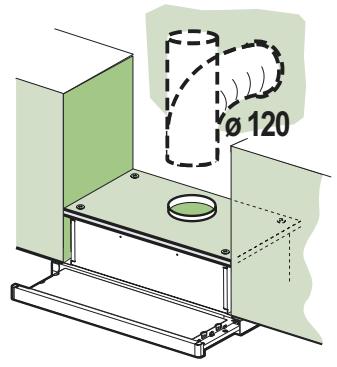

USCITA ARIA VERSIONE ASPIRANTE

Per installare in Versione Aspirante, collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di diametro 120 mm, la cui scelta è lasciata all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone Attivo.

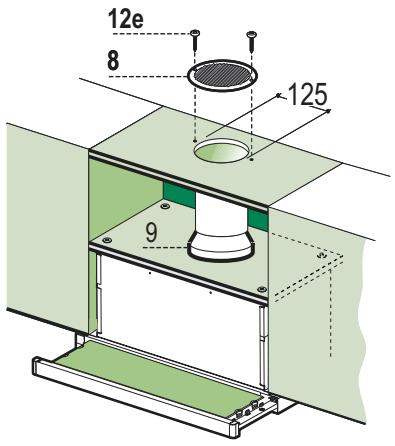

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro di diametro 125 mm sull'eventuale Mensola soprastante la Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di diametro 120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei Filtri Antiodore al Carbone Attivo.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Dopo aver installato la cappa, è necessario per la prima volta spingere il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.

Quadro comandi

L Luci: Accende e spegne l'Impianto di Illuminazione. M Motore: Accende e spegne il motore di Aspirazione. V Velocità: Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

L Luci: accende e spegne l'impianto di illuminazione. M Motore: accende e spegne il motore di aspirazione. V Velocità: determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Chiudere il carrello aspirante.

Filtri antidore (Versione filtrante)

SOSTITUZIONE

• Non sono lavabili né rigenerabili, vanno sostituiti dopo circa 4 mesi di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i filtri antigrasso.
• Rimuovere il filtro anti-odore al carbone attivo saturo, agendo sugli appositi agganci. Rimontare i filtri antigrasso. Richiudere il carrello aspirante.

SOSTITUZIONE LAMPADE

Lampade a incandescenza da 40 W

• Togliere i filtri antigrasso metallici.
• Svitare le lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i filtri antigrasso metallici.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W.

• Togliere le due viti che fissano il supporto illuminazione e sfilarlo dalla cappa.
• Estrarre la lampada dal supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandolo con le due viti precedentemente tolte.
